Le ventirad :
Le radiateur du Freezer i32 adopte le format tour et est composé de 49 ailettes en aluminium.
Il mesure 123 mm de large sur 150 mm de haut.
Il est plus compact que le Freezer i30 avec ses 161 mm de haut.
Format compact aussi en épaisseur avec seulement 47 mm.
4 caloducs en cuivre de 6 mm de diamètre traversent les ailettes en formant un “U”.
La dernière ailette est affublée de quelques reliefs pour donner un effet de style et eviter de n’avoir qu’une forme plate.
Par contre au niveau de la sortie des caloducs, nous ne trouvons aucun capuchon ou autre élément visant à améliorer l’esthétique de leur terminaison conique.
Nous remarquons que les ailettes présentent deux petits trous à leurs extrémités.
Ils permettent la mise en place des attaches métalliques afin de fixer le ventilateur sur l’une ou l’autre face du radiateur (ou deux ventilateurs).
Contrairement au Freezer i30, les caloducs plongent dans les ailettes en se repartissant dans la surface afin de ….
…. Profiter au maximum du flux d’air engendré par le ventilateur.
Nous voyons qu’aucun des tubes caloporteurs ne vient se placer devant son homologue.

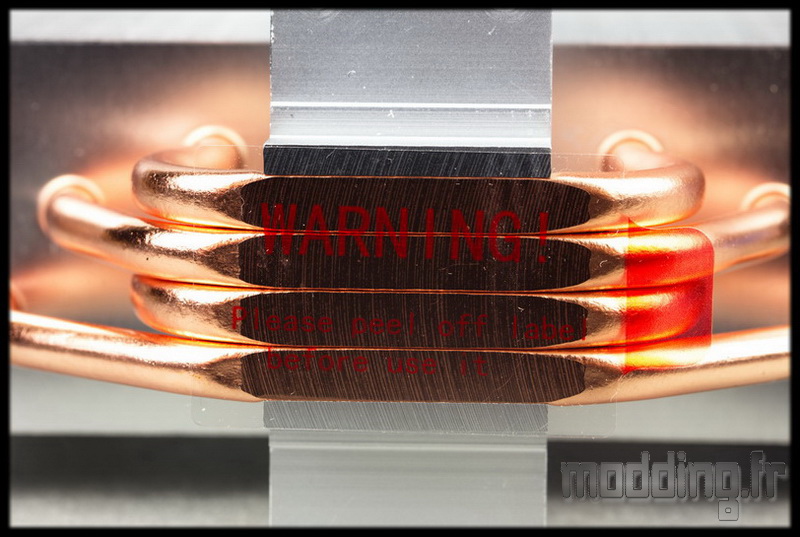

Un film protège la base du radiateur.
Comme écrit : ne pas oublier de retirer ce film lors de l’installation du Freezer i32 sur le cpu.
Arctic a choisi le contact direct des caloducs avec le cpu.
De ce fait, ils adoptent un méplat au niveau de la base du radiateur afin d’être au maximum au contact de l’IHS du processeur.
Sur cette partie du Freezer i32, les caloducs sont maintenus les uns aux autres par une pièce en aluminium qui vient les chapeauter.
Cette dernière comportent 4 trous pour la mise en place des pattes de fixation.
Une fois le ventilateur monté sur le radiateur, le freezer accuse un poids de 641 g.
Comme nous allons le voir dans le montage, les attaches métalliques ne débordent pas sur le coté du radiateur, de quoi optimiser la largueur totale du Freezer i32.
Niveau profondeur, nous passons à 72 mm.
