Les caractéristiques :
Le Floe Riing 240 prend place dans un carton haut en couleur histoire de coller à la notion du RGB.
Une grande partie de la face principale est occupée par la photo de l’AIO qui reste plongé dans la pénombre afin de mettre en valeur son rétroéclairage siégeant au niveau de la pompe et de la ventilation.
Un encart, en bas à gauche, mentionne la présence du logiciel de gestion RGB.
Alors que dans le coin supérieur, nous avons le logo de la marque, la partie droite spécifie le nom du modèle et la compatibilité avec les derniers Sockets AM4 et 2066.
Au dos de la boite, nous avons quelques photos mettant en avant les différents aspects du kit ainsi qu’une liste des principales caractéristiques du Floe Riing 240.
Un graphique fait la part belle aux performances de ce nouvel AIO.
Sur une bonne moitié, le logiciel est bien mis en évidence avec des photos du rétroéclairage en action et une capture d’écran de l’interface.
Les spécifications du kit sont reportées sur l’un des cotés de la boite.
Nous retrouvons les caractéristiques traduites en plusieurs langues dont le français.
Le logo de la marque et le nom du modèle, associé à son icone RGB, prennent place sur les autres cotés de la boite.

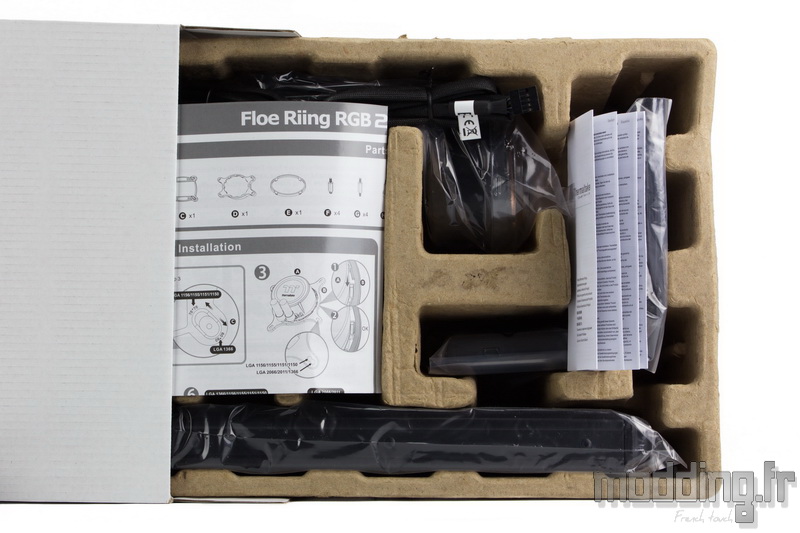

Les éléments de l’AIO sont bien rangés dans un panier en carton préformé prêt à accueillir tout ce beau monde.
La pompe, le radiateur ainsi que les tuyaux sont protégés par un emballage en plastique, tandis que les ventilateurs prennent place dans un étui en carton.
Dans le bundle, nous avons une notice d’information sur la garantie qui est portée à deux ans.

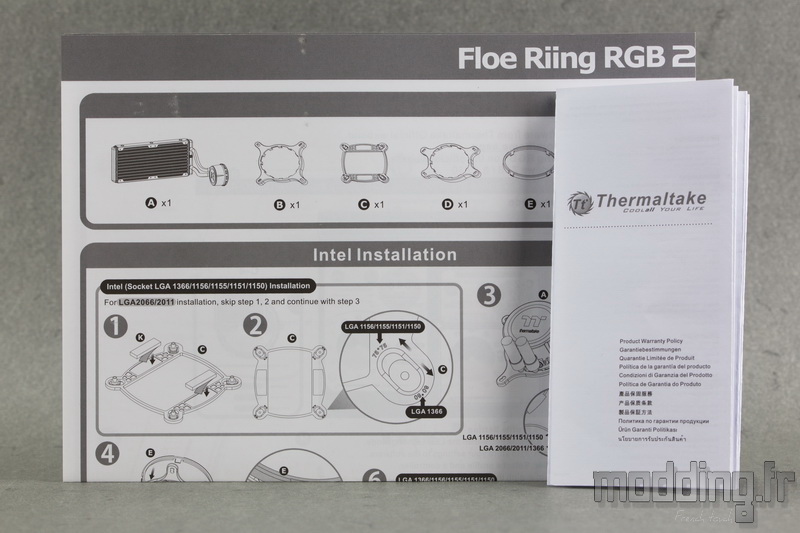

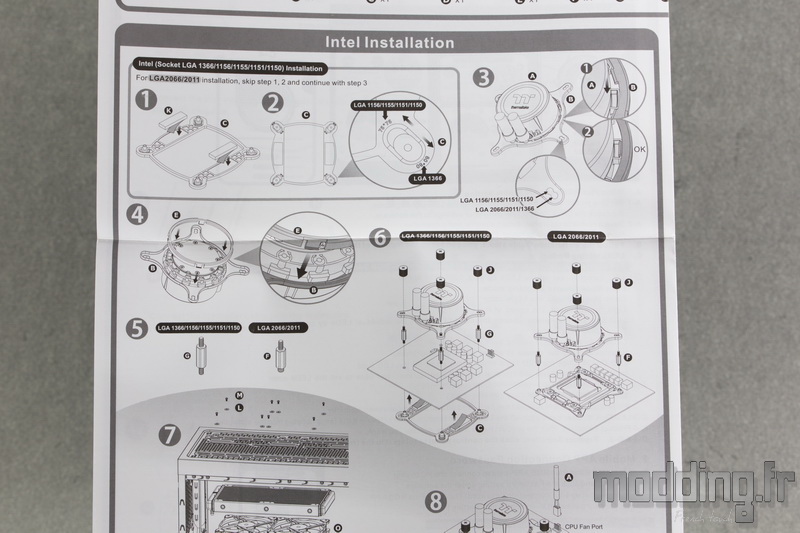

Le manuel d’installation se présente sous la forme d’un dépliant.
Nous n’avons que peu de blabla, donc pas besoin de traduction et les schémas sont nombreux et très explicites.

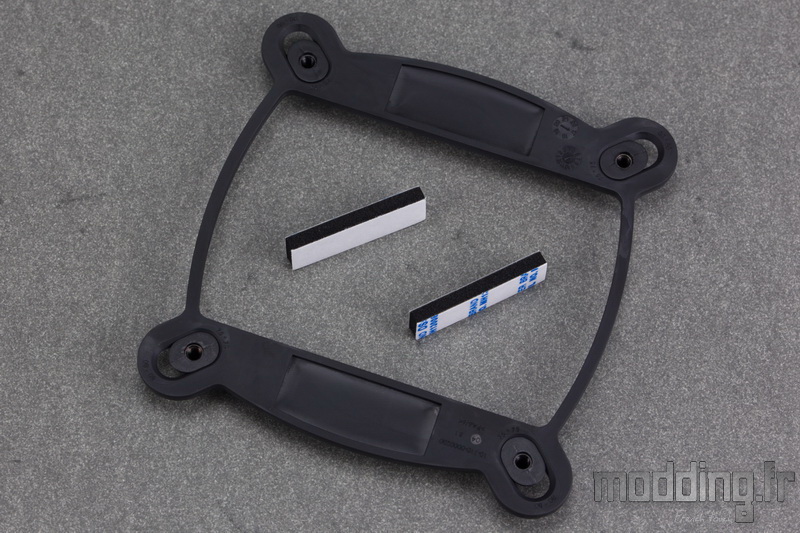

On trouve la backplate en plastique spécifique au Socket Intel et plus précisément les Sockets 115x et 1366.
Elles s’accompagne de deux petites bandes en mousse adhésives sur leurs deux faces.
Ici nous avons la plaque de fixation Intel qui prend place au niveau de la pompe.
Une autre plaque de fixation du même genre avec les entraxes spécifiques aux Sockets AMD.

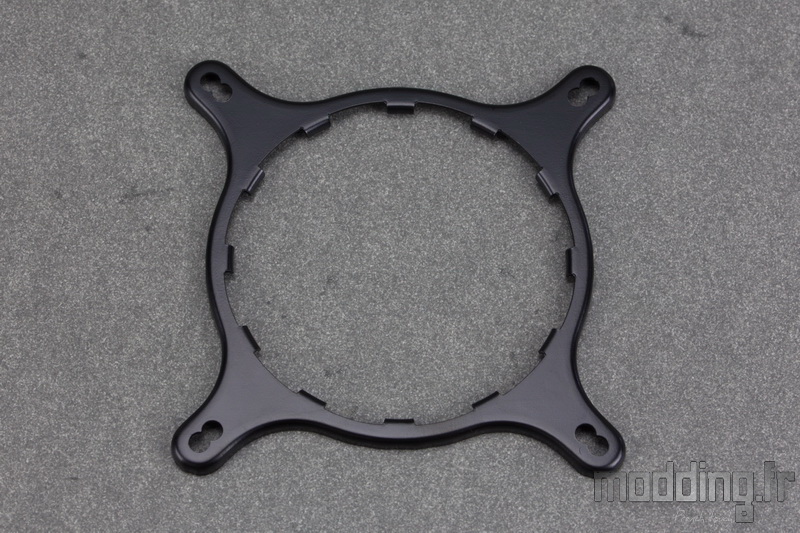

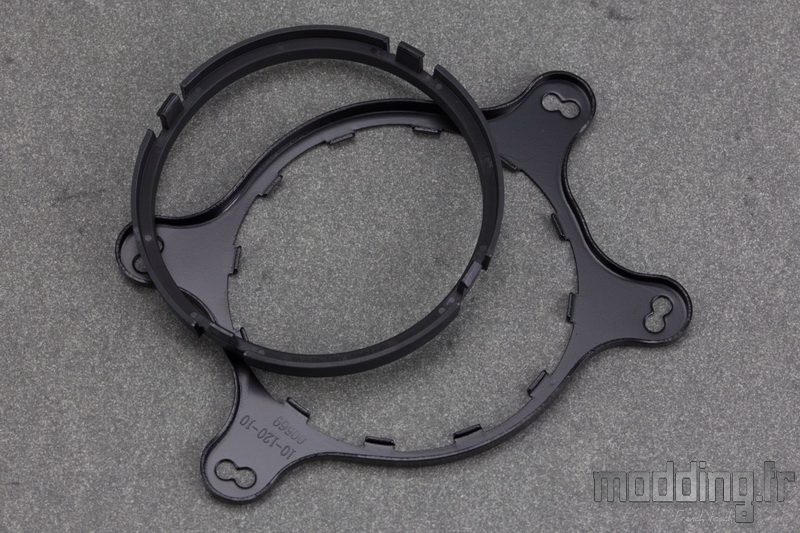

Le cerclage en plastique permet de maintenir en place l’une ou l’autre plaque au niveau de la pompe. Nous y viendrons plus en détail dans la rubrique consacrée au montage.

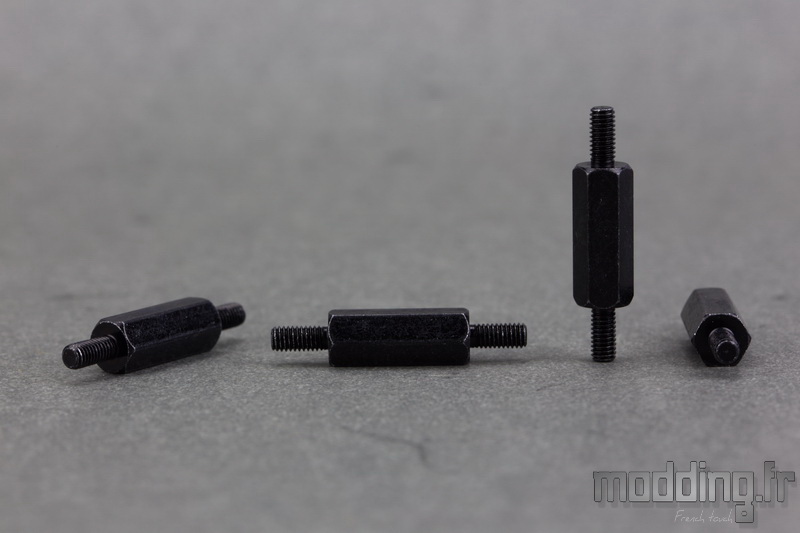

Contrairement au Water 3.0 Ultimate que nous avions testé, la marque passe maintenant par un système d’entretoises pour établir la jonction entre la backplate et la plaque de fixation.
Sur cette photo, nous avons les entretoises pour les Socket Intel 115x et 1366.

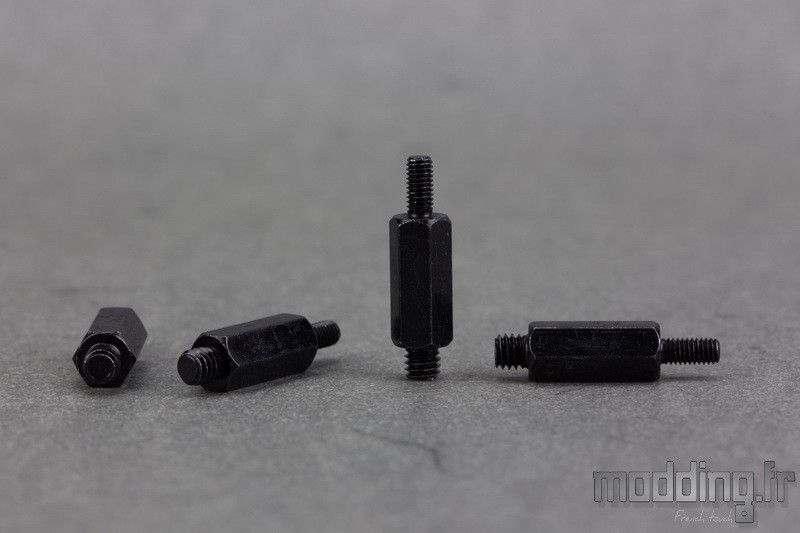

Là, ce sont les entretoises spécifiques aux Sockets 20xx.

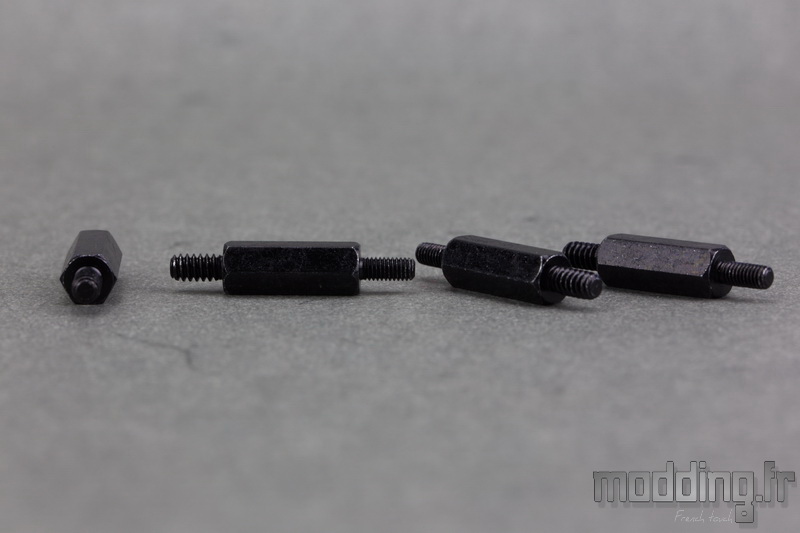

Les entretoises spécifiques au Socket AM4.

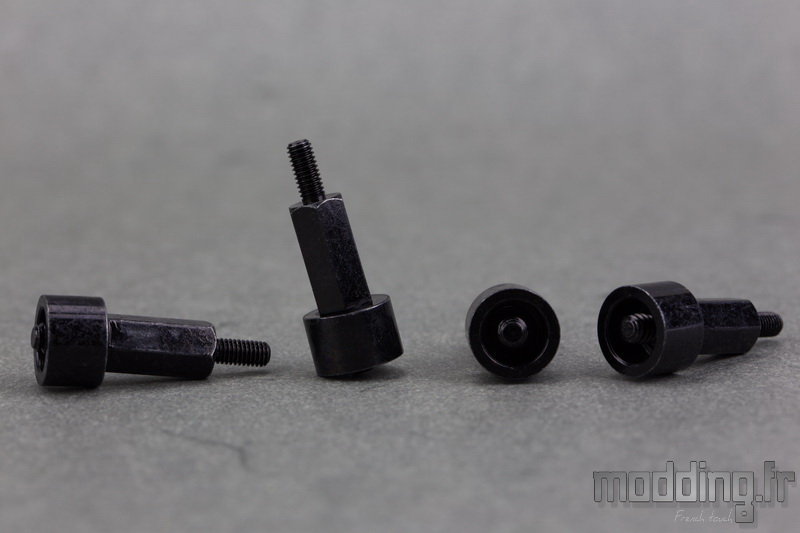

Et celles spécifiques aux autres Sockets AMD.

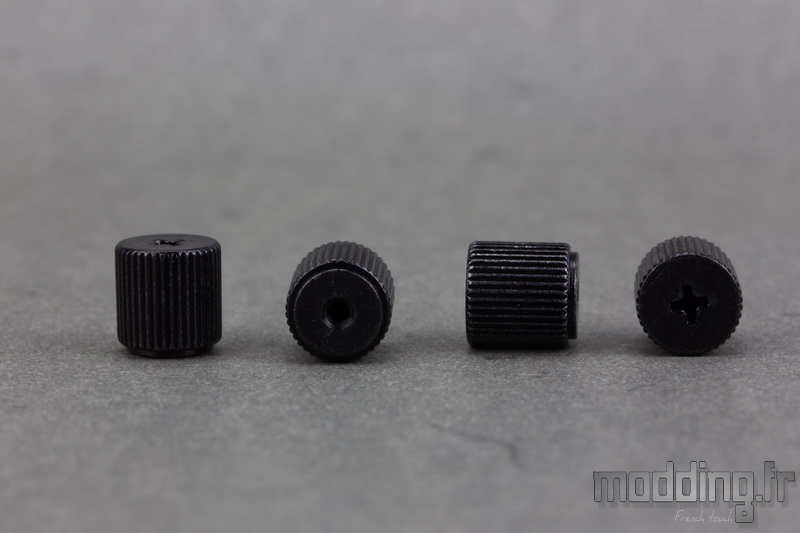

L’assemblage de la pompe sur le CPU est finalisée par ce jeu de vis à main noires.
On apprécie d’ailleurs que le système de fixation revêt cette couleur lui permettant de se fondre avec la carte mère.
On note que ces vis sont dotées d’une empreinte cruciforme.

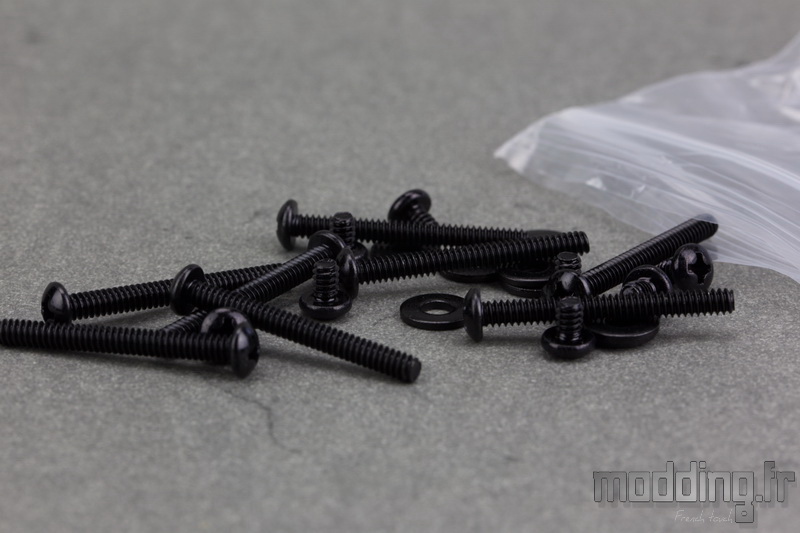

Un sachet contient la visserie dédiée au radiateur avec des longues pour fixer les ventilateurs et des courtes pour fixer le radiateur au boitier accompagnées de leur rondelle.
Elles sont dotées d’un pas de vis de type UNC-6.32.
Floe Riing 240 TT Premium Edition… Ces deux derniers mots traduisent la présence d’un contrôle RGB par le biais d’un logiciel maison.

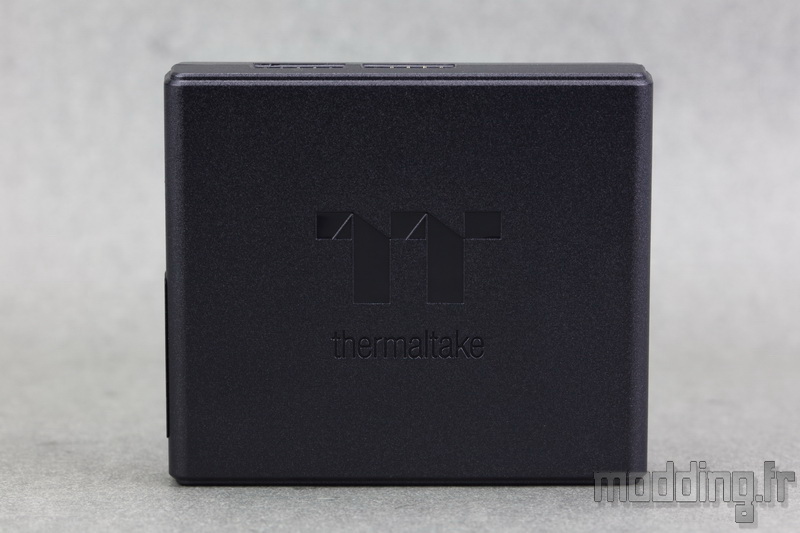

Afin d’assurer la communication entre les différents composants de l’AIO jouissant du rétroéclairage RGB et le système via la carte mère, nous avons ce boitier en plastique.
Le logo de la marque est gravé sur sa partie supérieure.
Il mesure 75 mm de long sur 64 mm de large avec une épaisseur de 20 mm.
Dessous nous avons un jeu de 4 cavaliers qui a pour but de lier plusieurs boîtiers de ce genre.
En effet, si jamais nous possédons des ventilateurs de la marque dotés d’une gestion logicielle du RGB et utilisant donc ce genre de boitier, on peut alors les combiner pour harmoniser le contrôle à l’ensemble du rétroéclairage.
Chaque boitier de ce type peut prendre en charge jusqu’à 5 composants.
Comme on peut le constater, la prise est spécifique avec la présence de 9 broches comme les prises internes USB 2.0 si ce n’est que le détrompeur n’est pas à la même place pour ne pas engendrer de confusion.

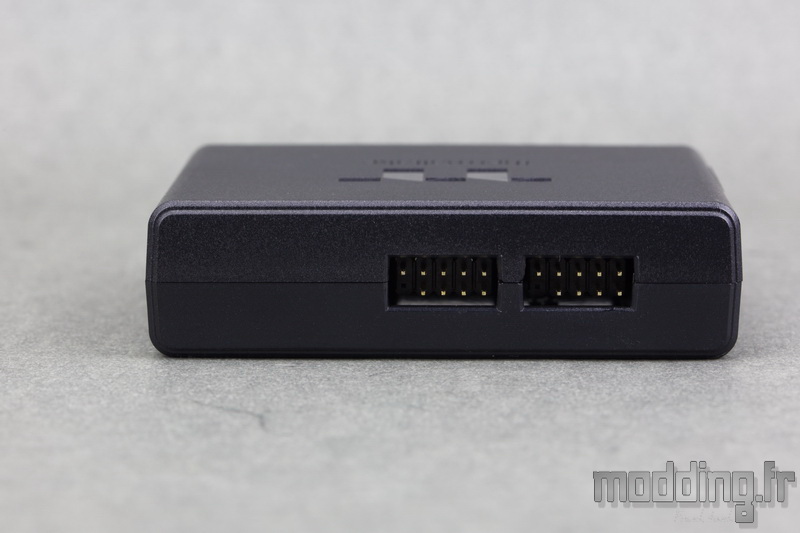

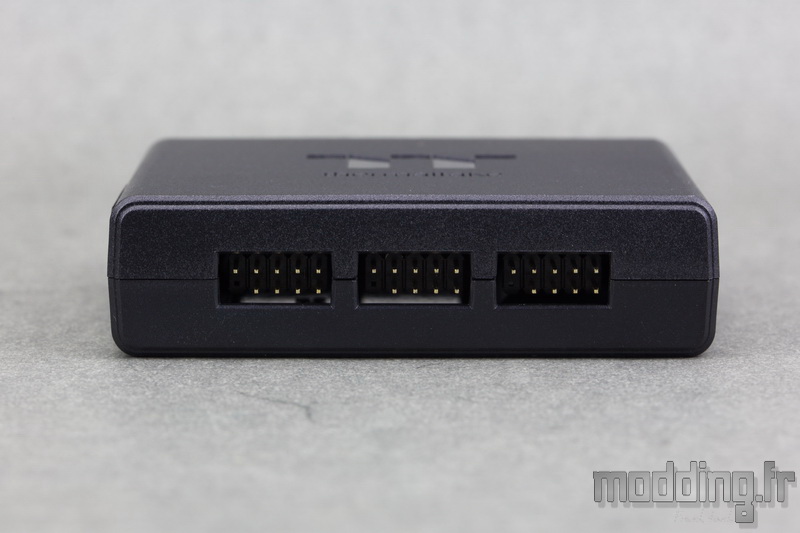

Sur un des bords, nous avons trois prises…
… Les deux autres prises sont reportées sur le bord opposé.

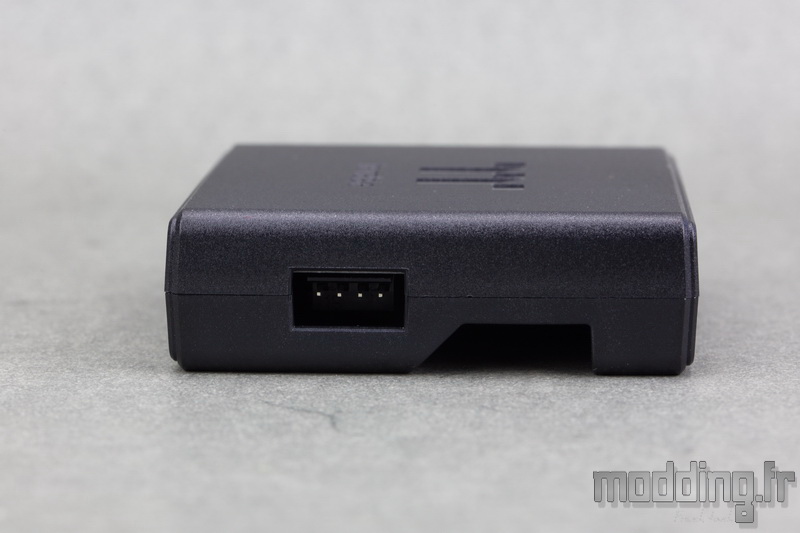

Un quart de tour et nous tombons sur une prise 4 broches sur laquelle nous branchons…

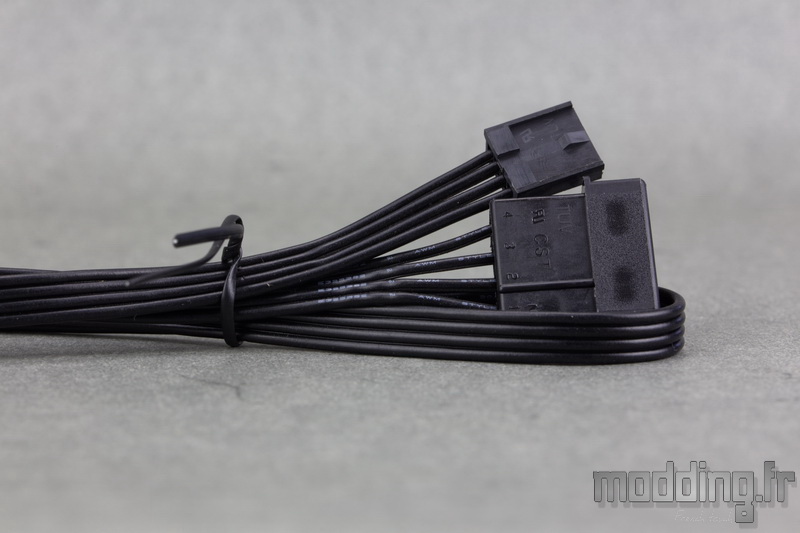

… Le câble d’alimentation du boitier.
Dommage de ne pas inclure une prise Sata en lieu et place de la vieillissante prise Molex.
Le câble ne revêt pas de gaine tressée et adopte un profil plat avec ses 4 fils noirs collés les uns aux autres.
Il mesure 500 mm.

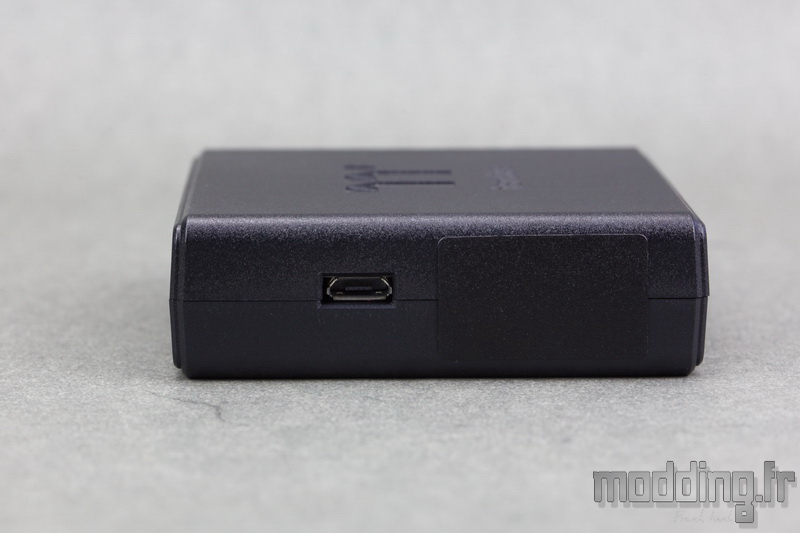

Le dernier bord présente une prise mini-USB sur laquelle on branche…

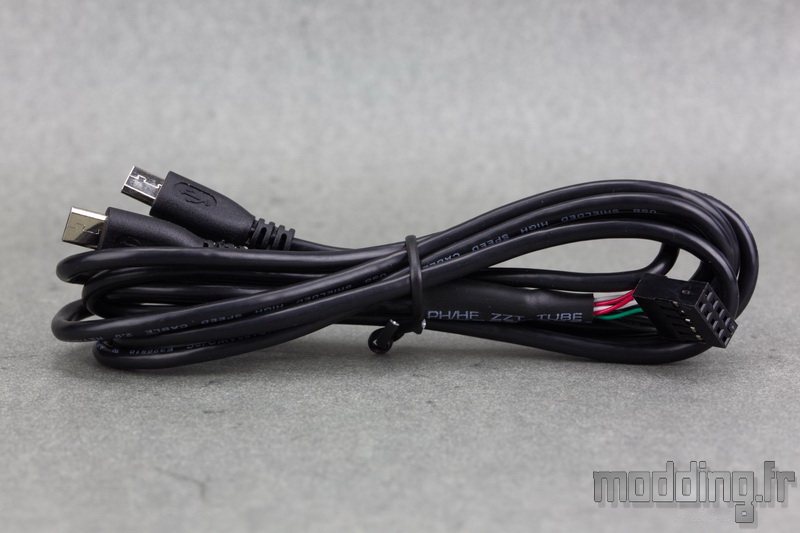

… Le câble de communication avec la carte mère.
Il mesure 870 mm.
A l’une des extrémités, nous avons une prise 9 broches correspondant, cette fois-ci à la prise typique du port USB 2.0 interne de la carte mère. D’où la notion de détrompeur placé différemment sur les prises 9 broches du boitier interface.
En fait, ce sont deux câbles qui émergent de cette prise USB interne et se terminent par une prise mini-USB.
L’un de ces prises se connecte sur le boitier tandis que la seconde pourra prendre en charge un second boitier de ce genre.
Les spécifications :
|
Floe Riing 240
|
| Waterblock |
Cuivre |
| Dimensions pompe (Diametre x H) |
64 x 44 mm |
| Vitesse pompe |
3600 |
| Connecteur pompe |
3 pins |
| Radiateur |
Aluminium |
| Dimensions radiateur |
270 x 120 x 27 mm |
| Longueur tuyaux |
326 mm |
| Diamètre des tuyaux |
11 mm |
| Compatibilité |
Intel LGA 20xx / 1366 / 115X (1150 – 1151 – 1155 – 1156) – AMD AM2 (+), AM3 (+), AM4, FM2, FM1 et TR4 (utilise la plaque de fixation incluse dans le bundle de ce CPU) |
| LEDs |
12 LEDs par ventilateur et 6 LEDs sur pompe |
| LED Type |
Adressable |
|
|
|
Ventilateur
|
| Dimensions |
120 x 120 x 25 mm |
| Vitesse de rotation |
500 – 1500 tr/min |
| Connectique |
5 pins (spécifique Thermaltake) |
| Débit d’air Max |
42.34 CFM soit 71.9 m3/h |
| Pression Statique Max |
1.54 mm H2O |
| Type de roulement |
Hydro Bearing |
