Le montage : Socket 115x

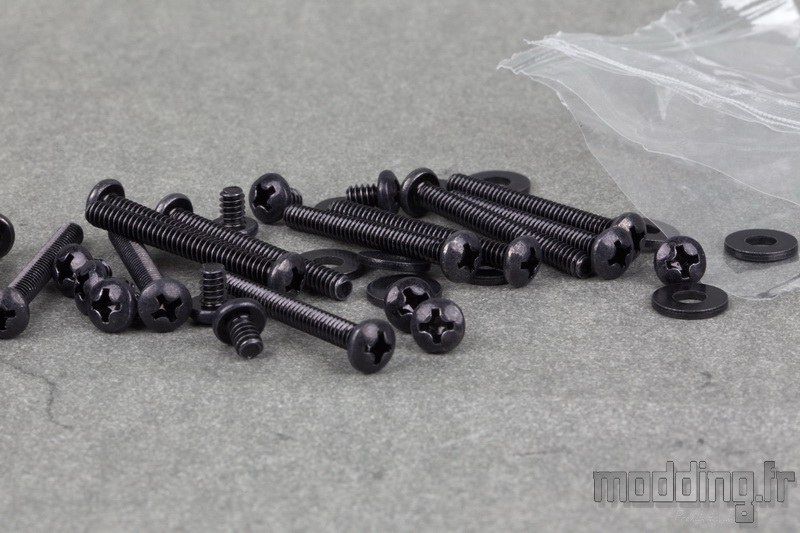

Avant d’entamer le montage de la pompe sur la carte mère, on installe les 3 ventilateurs sur le radiateur en utilisant les longues vis présentes dans le bundle.
A vous de voir sur quelle face du radiateur vous voulez fixer les Riing Duo en fonction du sens du flux d’air : extraction ou aspiration par rapport au boitier et Push ou Pull par rapport au radiateur.
On évite de serrer trop fort les vis afin de ne pas brider le rôle des patins en silicone.

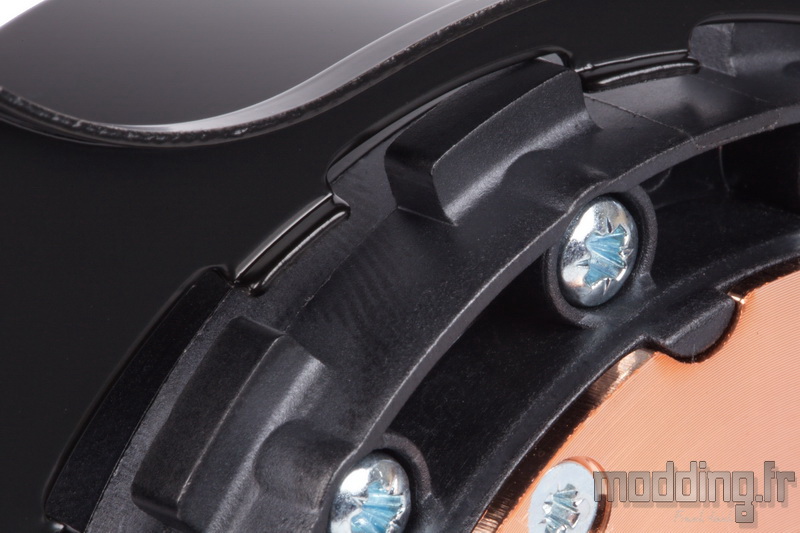

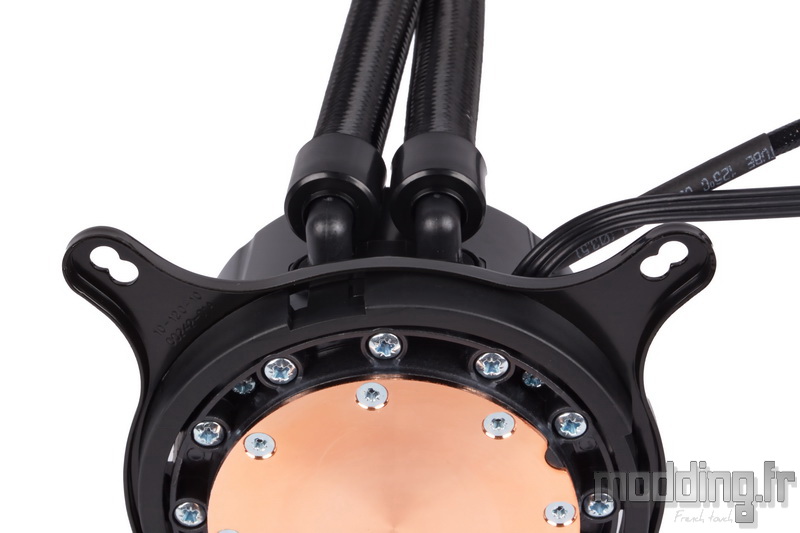

Les divers appendices positionnés à la base de la pompe sont creusés au niveau de leur face supérieure.

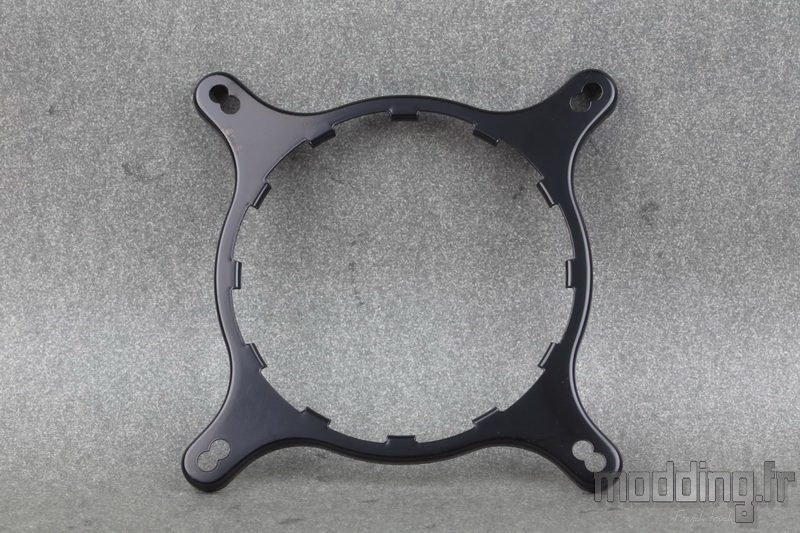

Nous installons la platine de fixation Intel de manière à ce que ses encoches se glissent entre les appendices.
On effectue une légère rotation de la plaque et nous faisons coïncider les encoches de façon à ce qu’elles se logent au niveau des appendices.

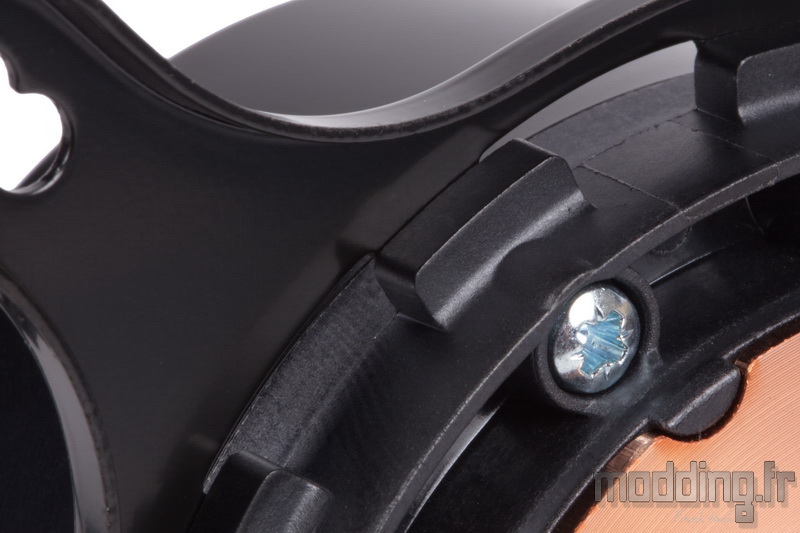

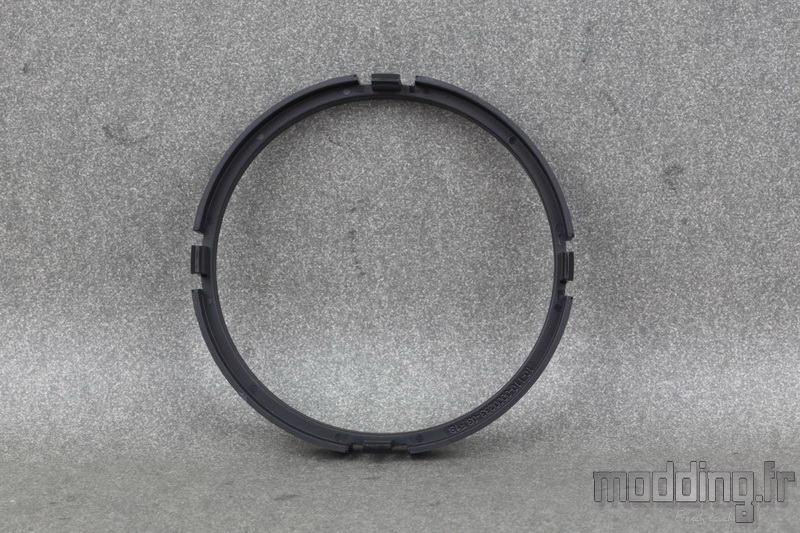

Tout en maintenant la plaque en place, car ses encoches ont plutôt tendance à ne pas vouloir rester au fond de leur logement… Nous insérons le cerclage en plastique dont le bord inférieur prend appui sur les appendices de la pompe.

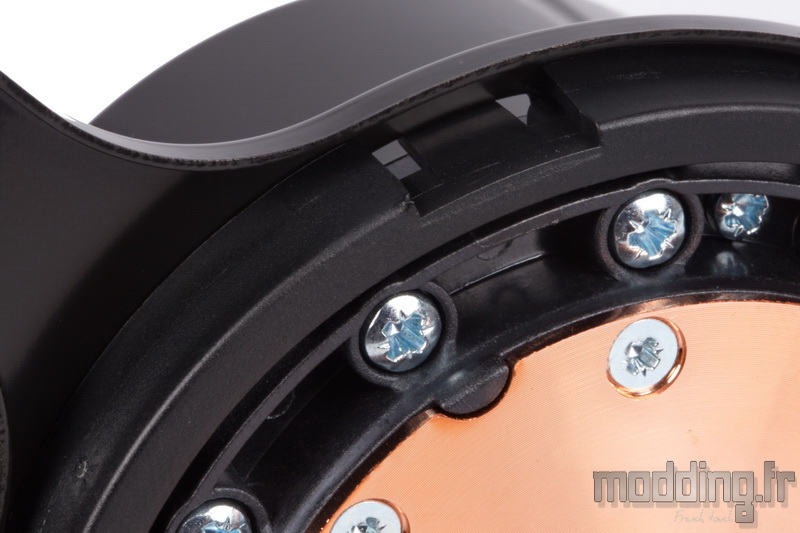

4 clips prennent alors en charge la plaque de fixation et ainsi cette dernière reste bien en place sur le carénage de la pompe.
Au moment de finaliser la fixation de la plaque au sein de la pompe, on vérifie sa rotation de façon à avoir ses branches bien symétriques de part et d’autres des embouts coudés.
C’est surtout utile pour que le logo ne se retrouve pas de travers par la suite.
Une fois la pompe équipée de sa plaque de fixation, nous la mettons de côté et nous passons à la backplate.

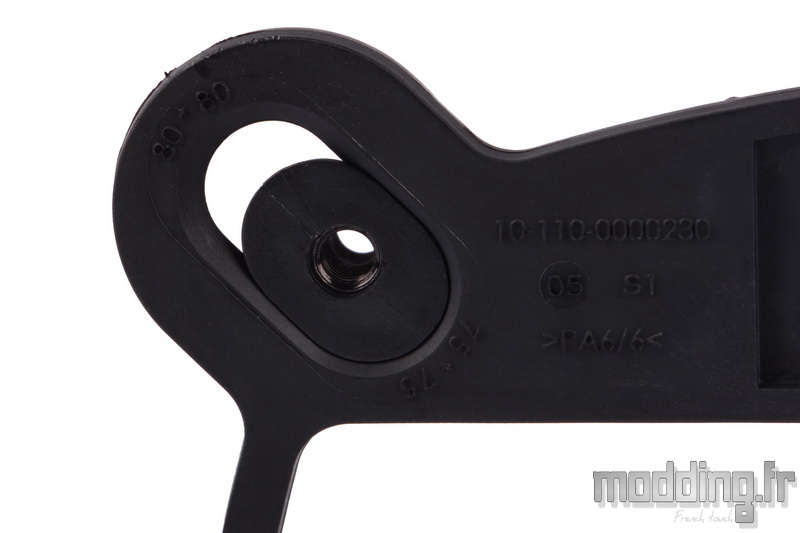

On constate que l’on peut régler la position des points de fixation en fonction de l’entraxe du Socket.
La position interne (75 x 75) correspond au Socket 115x, alors que la position externe est réservée aux Sockets dont l’entraxe est égal 80 x 80 comme le Socket 1366.

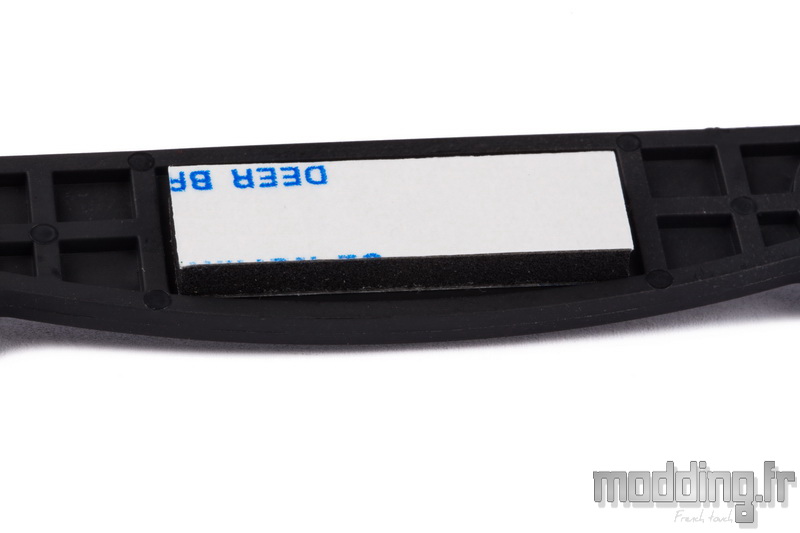

On dispose les bandes adhésives en mousse sur la face interne de la backplate.
Cette étape n’est pas indispensable, car la présence des entretoises que l’on va visser par la suite suffit à maintenir en place la backplate au dos de la carte mère pendant la mise en place de la pompe.

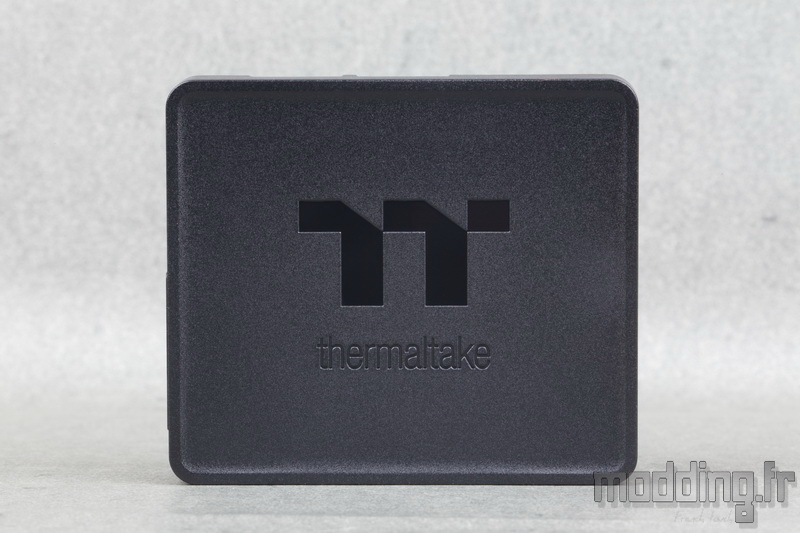

Du coup, nous pouvons détourner leur fonction afin de scotcher le contrôleur, ne disposant d’aucun système de fixation afin de l’installer dans le boitier PC.

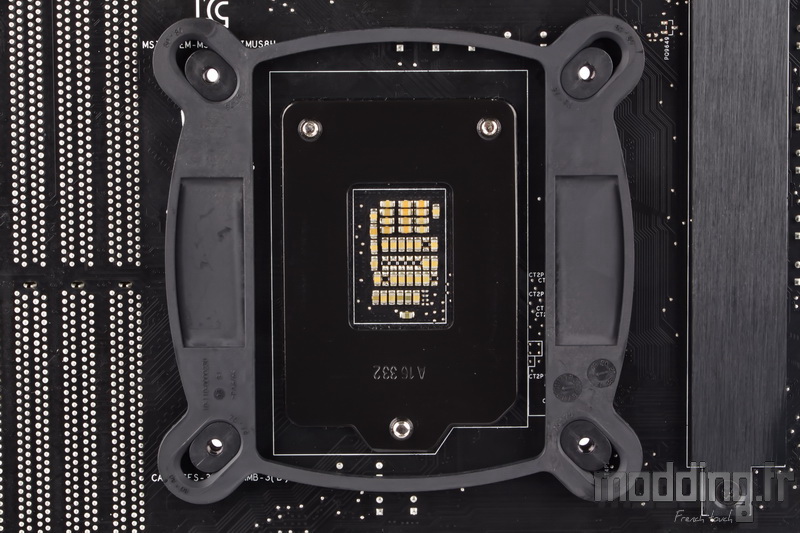

On positionne la backplate au dos de la carte mère.
Les points de fixation passent au travers des trous positionnés autour du Socket.

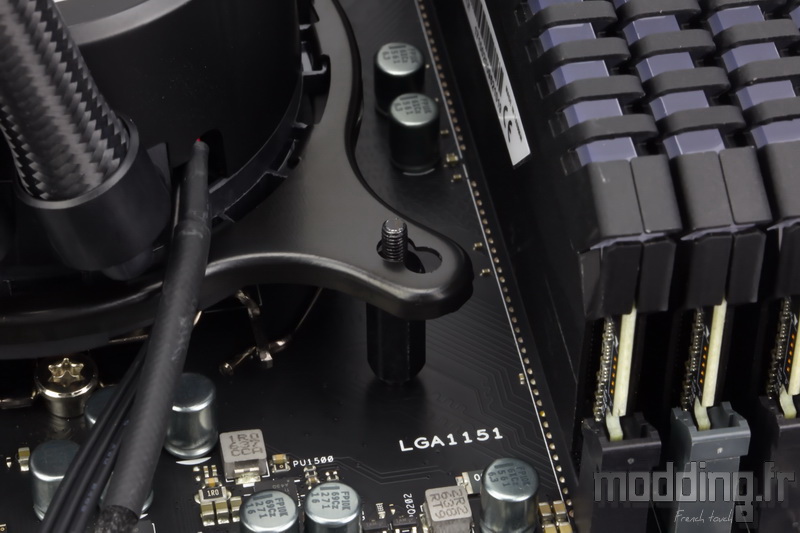

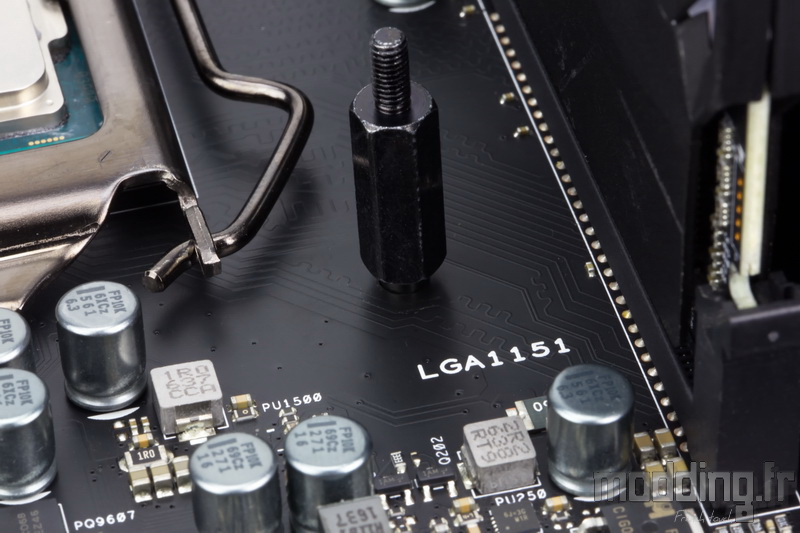

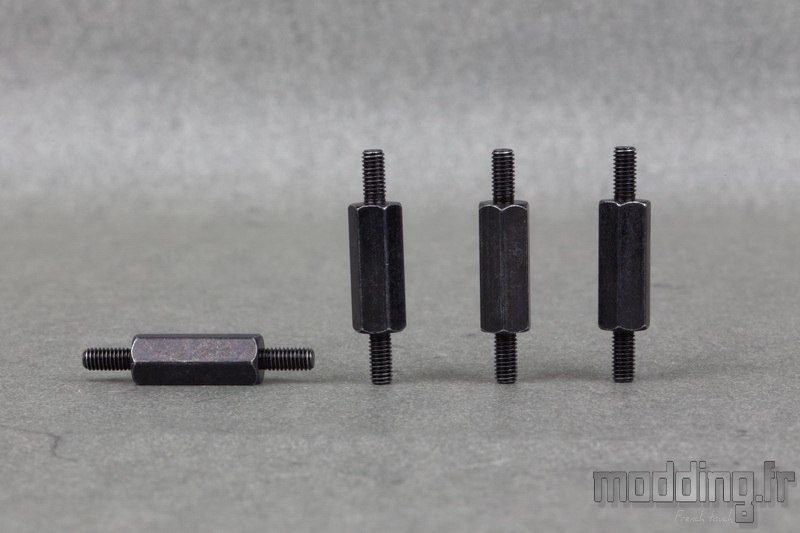

On met en place les entretoises spécifiques au Socket 115x.
L’absence de rondelle est compensée par le jeu qu’il y a entre l’entretoise et le PCB.
Le waterblock étant déjà enduit de pâte thermique, nous positionnons la pompe au niveau du processeur de façon à faire coïncider les trous internes des branches de la platine (correspondant à l’entraxe du Socket 115x) au niveau des tiges filetées des 4 entretoises.

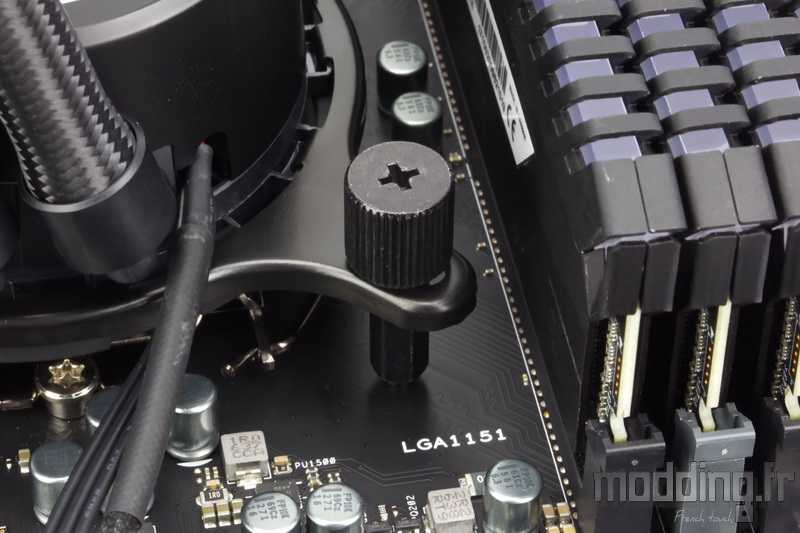

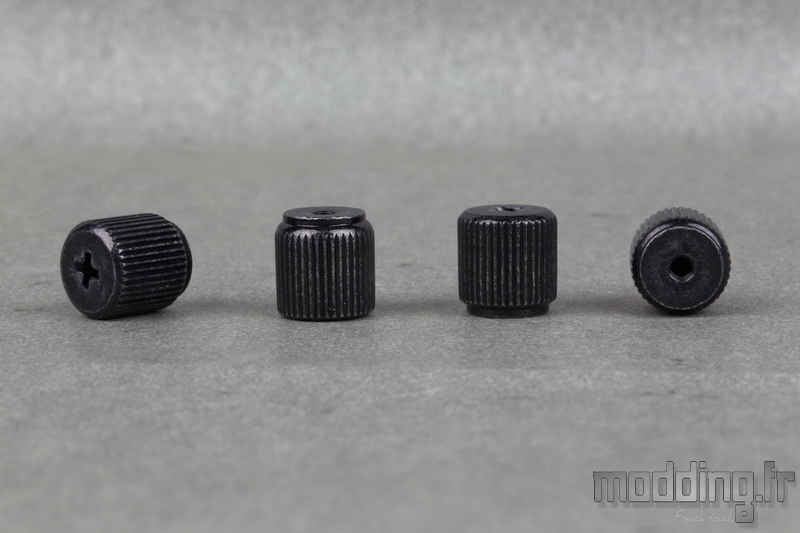

Tout en maintenant la pompe sur le processeur, nous finalisons l’assemblage avec les vis à main.
Nous effectuons un vissage en adoptant un schéma en croix , tour par tour, pour une approche bien parallèle du waterblock sur le processeur.
Même si les vis à main sont dotées d’une empreinte pour tournevis cruciforme, elles sont tout de même assez larges pour se passer d’un serrage supplémentaire avec ledit tournevis. Ce dernier n’est réellement utile que si nous avons du mal à glisser nos doigts à cause de la présence de dissipateurs trop encombrants.
Le serrage se fait à fond.

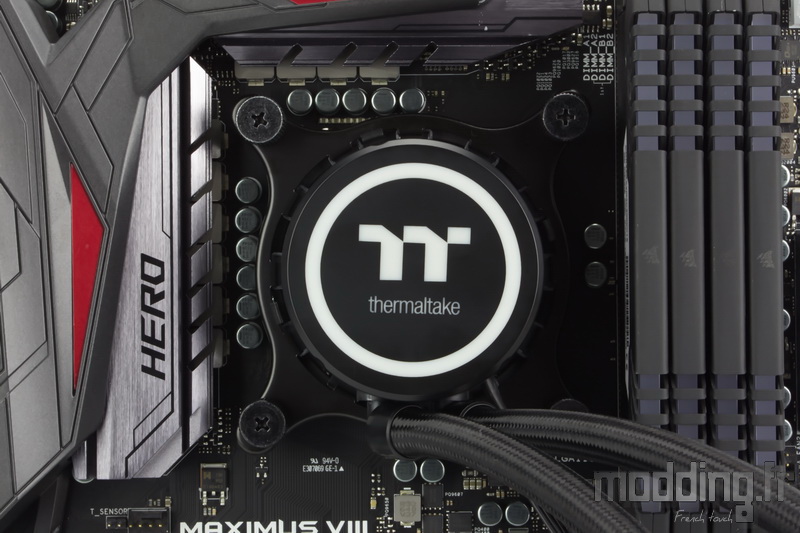

On ne sait vraiment pourquoi, mais Thermaltake semble vouloir garder l’émergence des tuyaux de façon à les avoir vers le bas de la carte mère… Alors que, généralement, ces sorties coudées sont plutôt orientées vers les barrettes mémoires.
Bien sûr, nous pouvons aussi les orienter de cette façon, mais le logo demeurant fixe, il ne sera plus dans le bon sens.
Une fois la pompe en place, il nous faut alors connecter les câbles émergeant à proximité des deux embouts coudés.
On branche la prise 3-pins sur la prise AIO ou W-Pump de la carte mère. Ces prises ont pour propriété de fournir directement du 12 V sans aucune modulation de la tension et ce même à l’allumage de notre PC, ainsi la pompe est de suite alimentée avec la tension adéquate.
A défaut d’avoir ce genre de prise, nous utilisons une quelconque prise Fan que l’on aura configurée pour qu’elle délivre constamment une tension maximale.

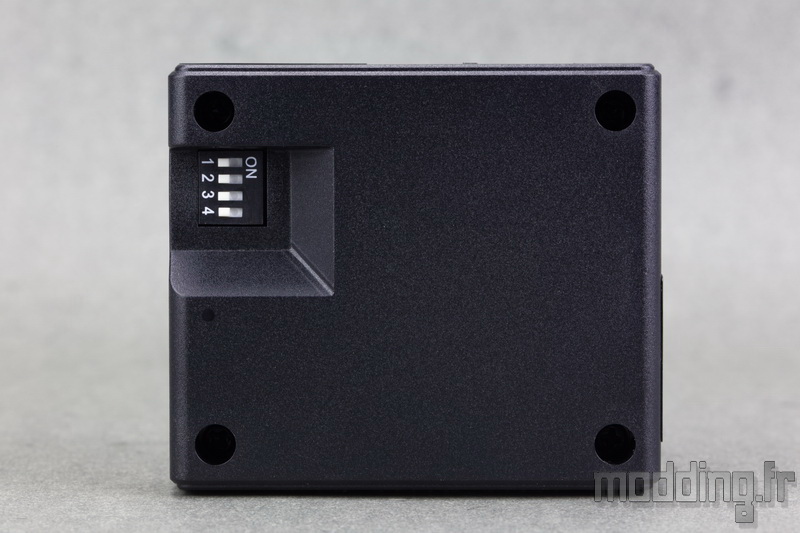

On branche ensuite les diverses prises 9 broches sur le boitier de commande, que ce soit les câbles issus des ventilateurs ou celui issu de la pompe.
Pour une meilleure gestion au niveau des effets lumineux que propose le logiciel, nous constatons que l’ordre de branchement à une importance.
Cette fois-ci, le boitier comporte une numérotation au niveau de ces prises, ce qui n’était pas le cas sur le Floe Riing.
Le contrôle de la ventilation se fait aussi par l’intermédiaire du logiciel, du coup la marque n’a point besoin de dédoubler le câble issu des ventilateurs et vu la longueur dudit câble, cela fait ça de moins à ranger.
