Les caractéristiques :
La taille de la boite s’adapte à la longueur du radiateur de notre modèle.
Le Floe DX RGB 360 prend place dans un carton haut en couleur histoire de coller à la notion du RGB.
Le packaging demeure identique à celui des modèles Water 3.0 aRGB et Floe Riing RGB.

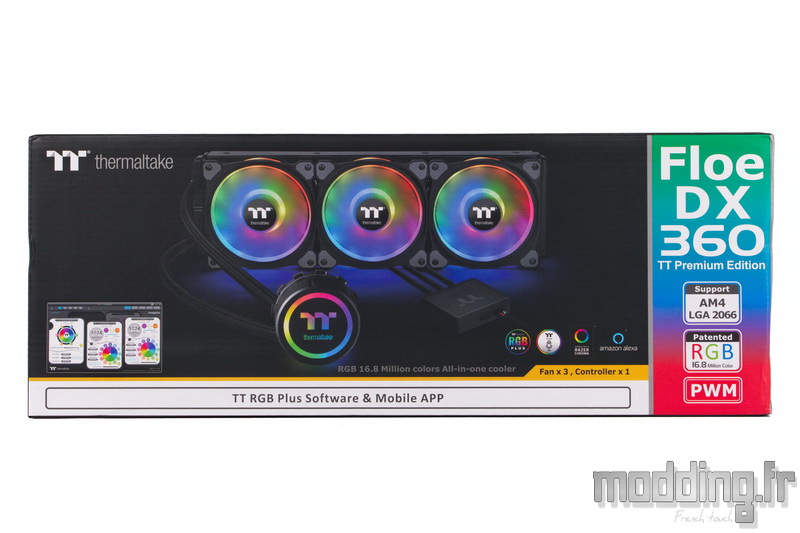

Une grande partie de la face principale est occupée par la photo de l’AIO qui reste plongé dans la pénombre afin de mettre en valeur son rétroéclairage siégeant au niveau de la pompe et de la ventilation.
Un encart, en bas à gauche, affiche l’interface du logiciel qui accompagne le contrôleur du Floe DX RGB 360.
Dans le coin supérieur, nous avons le logo de la marque tandis que la partie droite affiche le nom du modèle et la compatibilité avec les derniers Sockets AM4 et 2066.

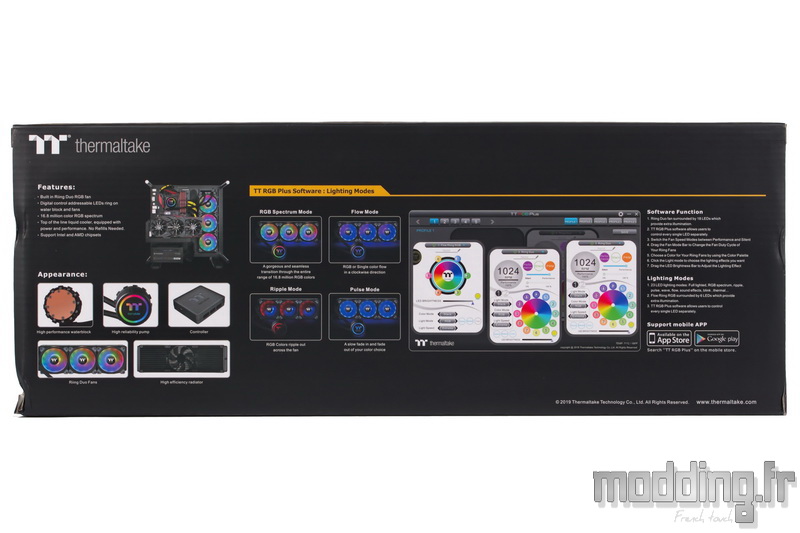

Au dos de la boite, nous avons quelques photos mettant en avant les différents aspects du kit ainsi qu’une liste des principales caractéristiques du Floe DX RGB 360.
Le logiciel est fort bien mis en évidence avec 4 photos affichant quelques-uns des effets du rétroéclairage en action ainsi qu’une capture d’écran de l’interface.

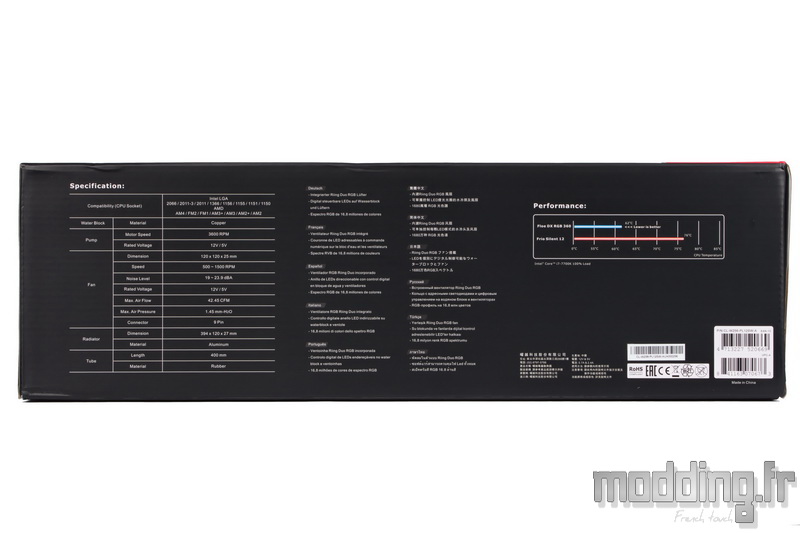

Les spécifications du kit sont reportées sur l’un des côtés de la boite.
Nous retrouvons les caractéristiques traduites en plusieurs langues, dont le français.

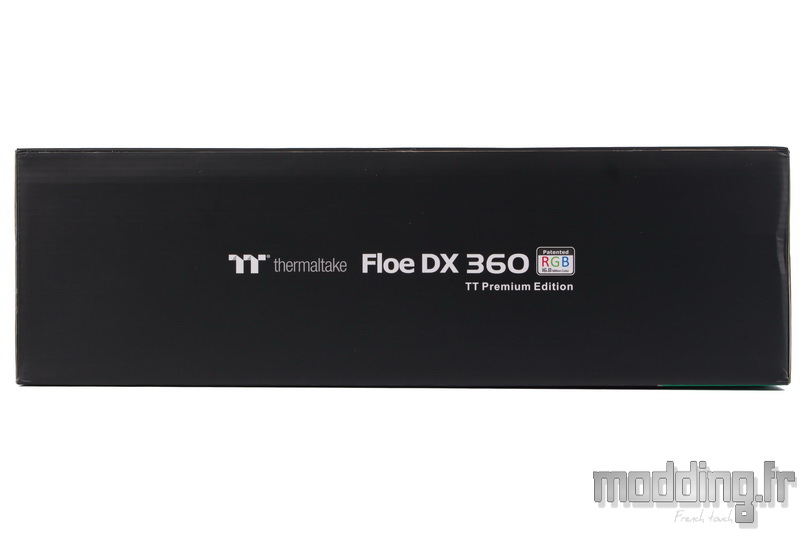

Le logo de la marque et le nom du modèle, associé à son icône RGB, prennent place sur les autres faces de la boite.

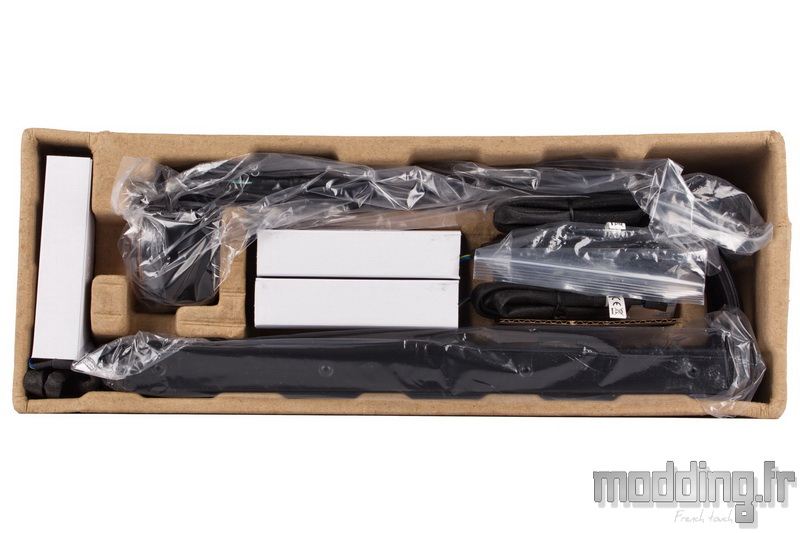

Les éléments de l’AIO sont bien rangés dans un panier en carton thermoformé prêt à accueillir tout ce beau monde.
La pompe, le radiateur ainsi que les tuyaux sont protégés par un emballage en plastique, tandis que les ventilateurs prennent place dans des étuis en carton.

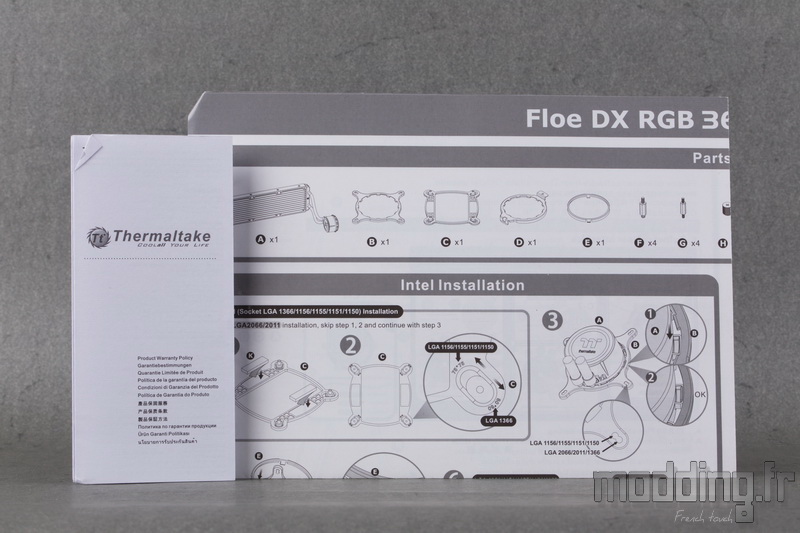

Nous avons une notice d’information sur la garantie qui est portée à deux ans.
Le manuel d’installation se présente sous la forme d’un dépliant.
Nous n’avons que peu de blabla, donc pas besoin de traduction. De plus, les schémas de montage sont assez nombreux et demeurent très explicites.
Le Floe DX RGB 360 reprend le système de fixation des autres AIO de la marque.

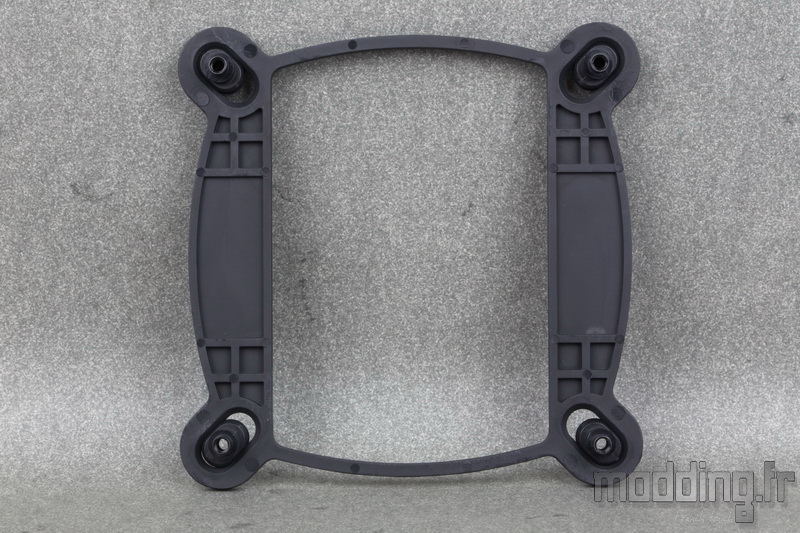

On trouve donc la backplate en plastique spécifique au Socket Intel et plus précisément aux Sockets 115x et 1366.

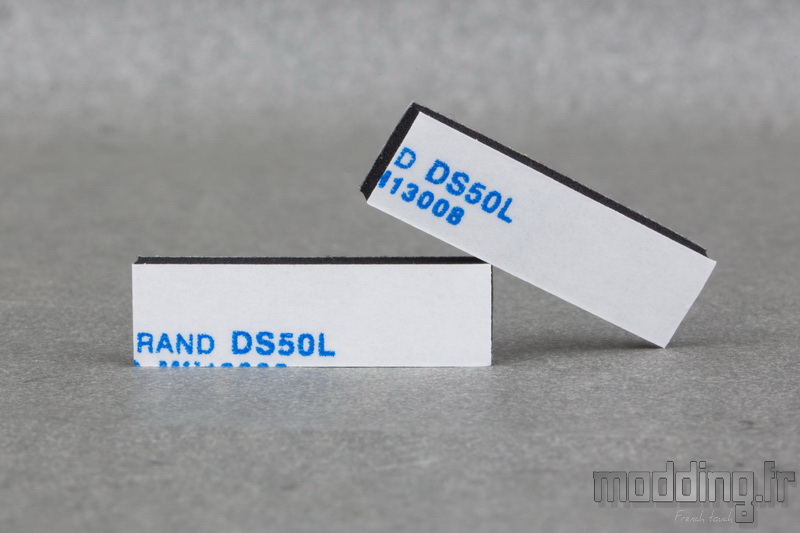

Elle s’accompagne de deux petites bandes en mousse adhésives.
La plaque de fixation dédiée au Socket Intel.
La plaque de fixation dédiée au Socket AMD…

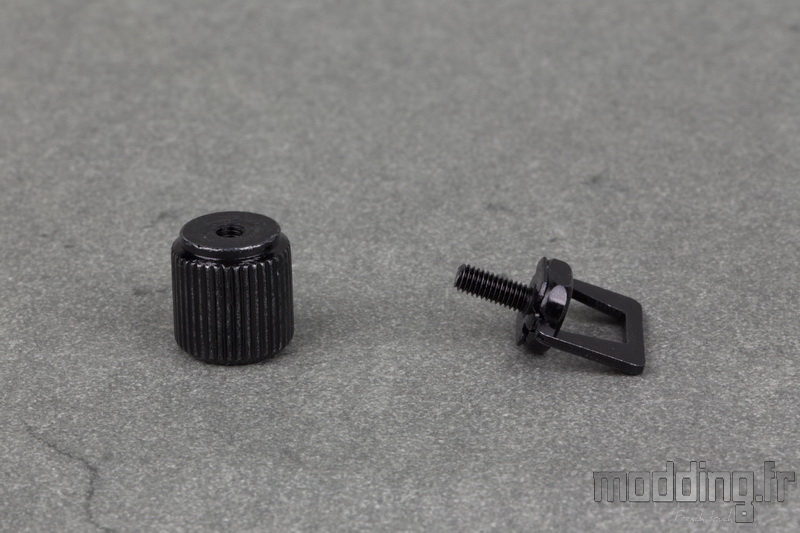

… Qui s’accompagne de son système de fixation spécifique.
En effet, Thermaltake utilise les points d’ancrage propre au Socket AMD.

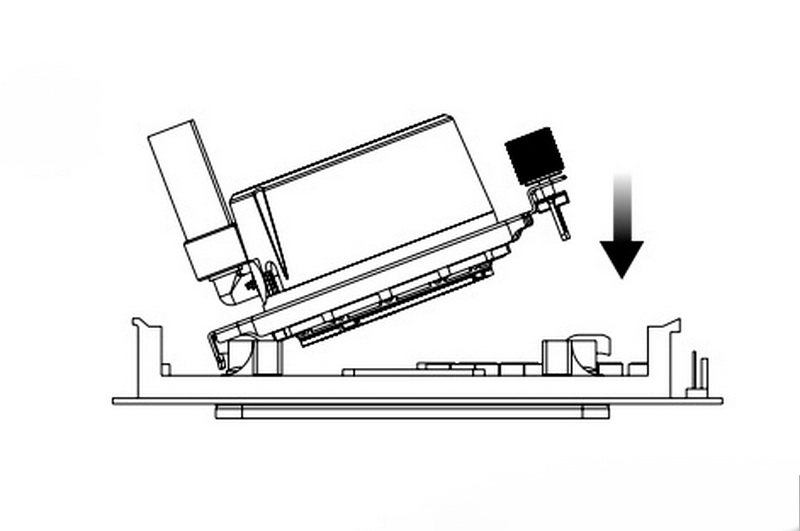

Une extrémité de la plaque de fixation s’enclenche sur l’une des encoches, tandis que la seconde encoche est prise en charge par les deux pièces de la photo ci-dessus.
Une large bague en plastique permet de maintenir en place l’une ou l’autre plaque au niveau de la pompe.
Nous y viendrons plus en détail dans la rubrique consacrée au montage.

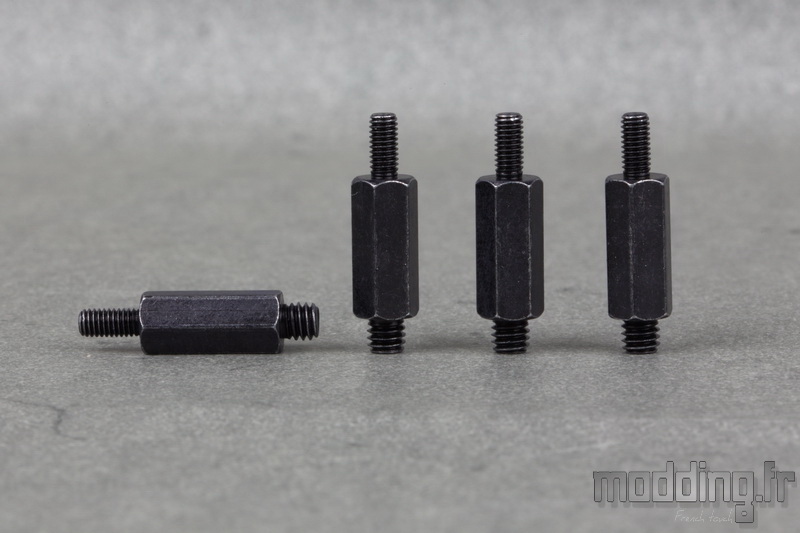

Les entretoises pour les Sockets Intel 115x et 1366.
Les entretoises spécifiques au Socket 20xx.
L’assemblage de la pompe sur le CPU est finalisé par ce jeu de 4 vis à main de couleur noire.
On apprécie que les différentes pièces revêtent cette couleur sombre permettant au système de fixation de se fondre avec la couleur généralement noire du PCB de la carte mère.
Au passage, on note que les vis sont dotées d’une empreinte cruciforme.
Un sachet contient la visserie dédiée au radiateur.
Les vis longues servent à assembler les ventilateurs sur le radiateur tandis que les vis courtes, accompagnées de leur rondelle, permettent de fixer ce dernier au boitier .
Elles sont dotées d’un pas de vis de type UNC-6.32.
La gamme Floe se distingue de la gamme Water 3.0 par une gestion logicielle du rétroéclairage ainsi que de la ventilation.
Afin d’assurer la communication entre les différents composants de l’AIO et le système par le biais de la carte mère, nous avons ce boitier en plastique.
Le logo de la marque est gravé sur sa face supérieure.
Il mesure 73 mm de long sur 64 mm de large pour une épaisseur de 20 mm.
Dessous nous avons un jeu de 4 cavaliers qui a pour but de lier plusieurs boîtiers de ce genre.
En effet, le logiciel peut gérer plusieurs de ces contrôleurs. On peut aussi les rassembler sur un seul et même canal afin que le logiciel les considère comme étant un contrôleur unique.
On note la présence de chiffres, de 1 à 5, qui identifient chacune des prises sur lesquelles nous branchons les ventilateurs et la pompe.
Nous avons donc un total de 5 prises.
Deux sont positionnés sur l’un des bords du contrôleur…
Les trois autres prennent place sur le bord opposé.
On remarque que les prises disposent d’une connectique spécifique à 9 broches. Elles ressemblent aux prises internes USB 2.0 si ce n’est que le détrompeur n’est pas à la même place pour ne pas engendrer de confusion.
Un quart de tour et nous tombons sur une prise mini-USB sur laquelle on branche…

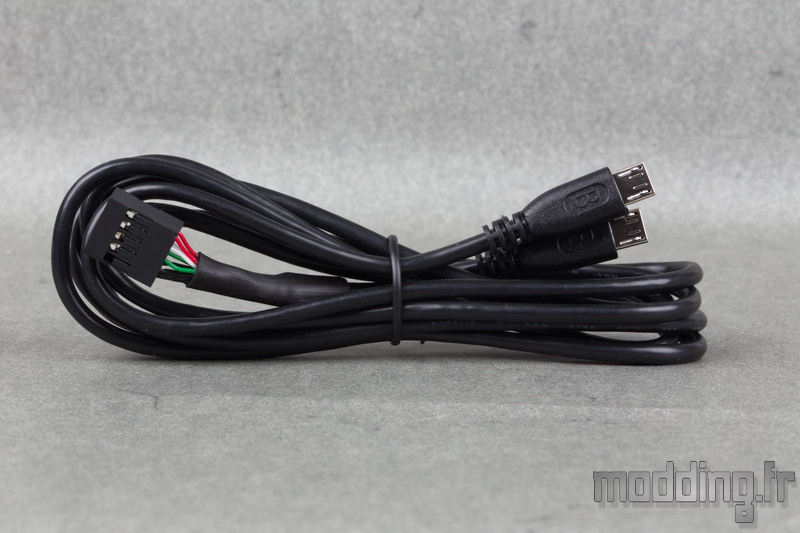

… Le câble de communication avec la carte mère.
Il mesure 870 mm.
A l’une des extrémités, nous avons une prise dotée de 9 broches correspondant, cette fois-ci, à la prise typique du port USB 2.0 interne de la carte mère. D’où la notion de détrompeur placé différemment sur les ports des ventilateurs.
En fait, ce sont deux câbles qui émergent de cette prise USB interne et se terminent par une prise mini-USB.
L’une de ces prises se connecte sur le boitier tandis que la seconde pourra être branchée sur un second contrôleur.

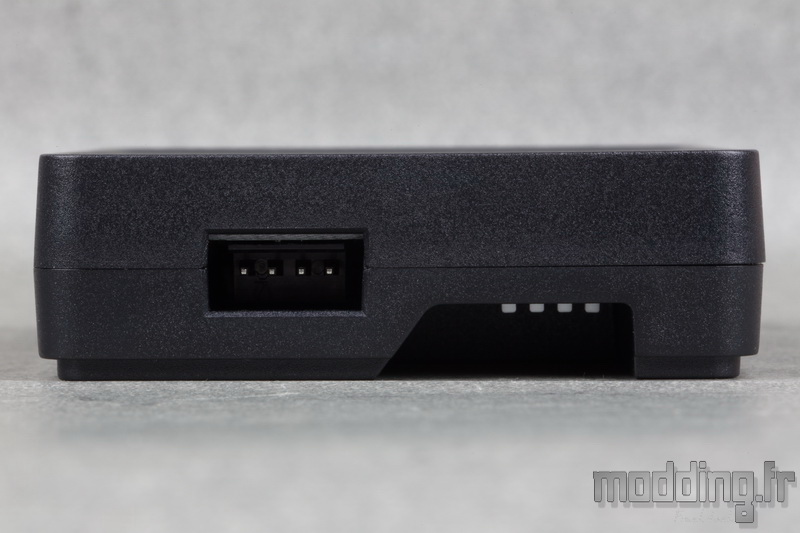

Le dernier bord présente une prise dotée de 4 broches sur laquelle nous connectons…

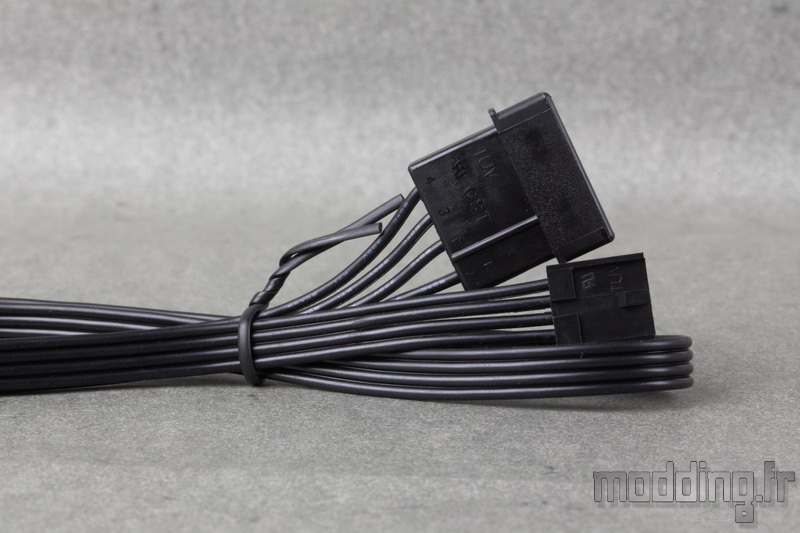

… Le câble d’alimentation du boitier.
Dommage de ne pas inclure une prise Sata en lieu et place de la vieillissante prise Molex.
Le câble ne revêt pas de gaine tressée et adopte un profil plat avec ses 4 fils noirs collés les uns aux autres.
Il mesure 500 mm.
Les spécifications :
Floe DX RGB 360
|
Waterblock |
Cuivre |
Dimensions réservoir (diamètre x hauteur) |
66 x 44 mm |
Vitesse pompe |
1800 tr/min |
Connecteur pompe |
3 pins |
Radiateur |
Aluminium |
Dimensions radiateur |
394 x 120 x 27 mm |
Longueur tuyaux |
400 mm |
Diamètre des tuyaux |
11 mm |
Compatibilité |
Intel LGA 20xx / 1366 / 115X (1150 – 1151 – 1155 – 1156)
AMD AM2 (+), AM3 (+), AM4, FM2, FM1. |
LED Type |
Adressable RGB |
LED Nombre |
18 LED par ventilateur et 6 LED sur la pompe |
|
|
Riing Duo
|
Dimensions |
120 x 120 x 25 mm |
Vitesse de rotation |
500 – 1500 tr/min (+/- 10 %) |
Connectique |
PWM (9-pins spécifique à Thermaltake) |
Débit d’air Max |
42.45 CFM soit 72.12 m3/h |
Pression Statique Max |
1.45 mm H2O |
Type de roulement |
Hydro Bearing |
