Le All in One :
Sur le Floe DX RGB, le système de Watercooling demeure identique aux deux autres AIO : Floe Riing RGB et Water 3.0 aRGB. Nous allons donc retrouver les mêmes composants.
Le radiateur permet d’accueillir trois ventilateurs en 120 mm.
Il est constitué d’aluminium revêtu d’une peinture de couleur noire.
Il mesure 394 mm de long sur 120 mm de large.
Les points de fixations sont taraudés d’un pas de vis de type UNC-6.32.
On remarque que la position des trous de fixation tombe en face des ailettes et non des tubes, un bon point pour éviter de percer le radiateur avec des vis trop longues ou un serrage trop appuyé.
Son épaisseur est portée à 27 mm, ce qui avec les ventilateurs porte l’addition à 53 mm (nous prenons en compte l’épaisseur des silentblocs).
Le radiateur présente un design plutôt basique où l’on note la présence de rivets sur les flancs.
Aucun carénage ne vient habiller les extrémités du radiateur.
L’étiquette mentionne le nom Asetek confirmant la collaboration de Thermaltake avec cette marque quant à l’élaboration de ses AIO.

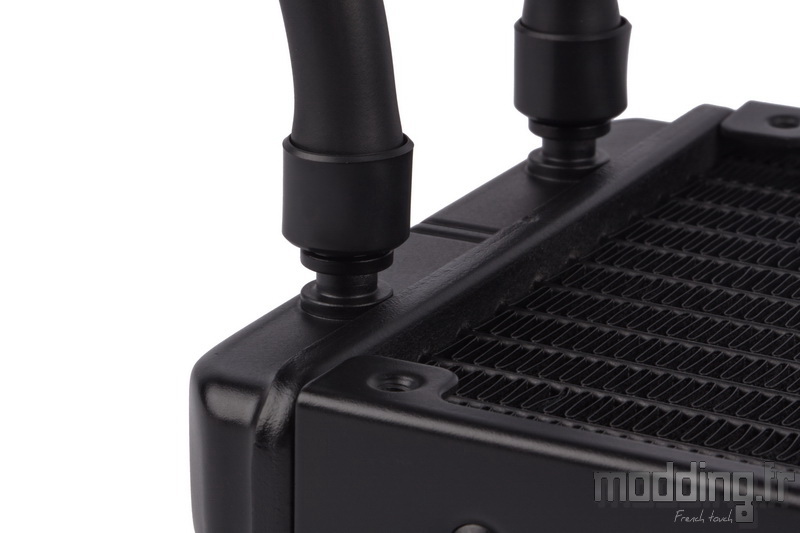

Les tuyaux sont sertis à deux embouts droits émergeant à la base du radiateur.
Des bagues en plastique noir assurent le sertissage tout en permettant de garantir la mise en place de…
… La gaine tressée qui recouvre les tuyaux du Floe DX RGB 360, une gaine noire de type Paracord (absente sur le Water 3.0 aRGB).
Les tuyaux mesurent 400 mm et sont dotés d’un diamètre externe de 11 mm. Il est fort probable que le diamètre interne soit de 8 mm.
Ils accèdent à la pompe par l’intermédiaire de deux embouts coudés.
Nous retrouvons les mêmes bagues en plastique.
Ces embouts sont rotatifs ce qui donne encore plus de liberté pour la mise en place du radiateur.
Le module pompe/waterblock présente un carénage en plastique noir satiné de forme cylindrique.
Le diamètre est porté à 64 mm pour une hauteur totale de 44 mm.
Le logo Thermaltake prend place sur la partie supérieure de la pompe. Il revêt un aspect translucide tout comme le cerclage qui l’entoure.
6 LED aRGB, installées sous le carénage, se chargent du rétroéclairage.
On retrouve le système de fixation présent sur les autres AIO, spécifique au design Asetek.
La base du module (de couleur noir mat) présente des petits ergots en plastique creusés, dont le rôle est d’accueillir la plaque de fixation de l’un des deux Sockets.
A proximité des embouts coudés, nous avons deux câbles qui émergent de la pompe.

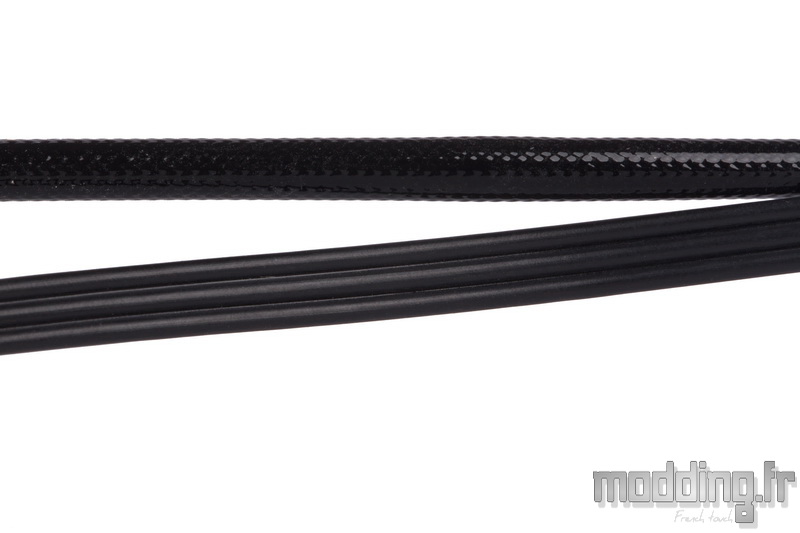

L’un d’eux est composé de trois fils noirs collés les uns aux autres afin de présenter un profil plat.
Le second est habillé d’une gaine tressée noire très compacte.

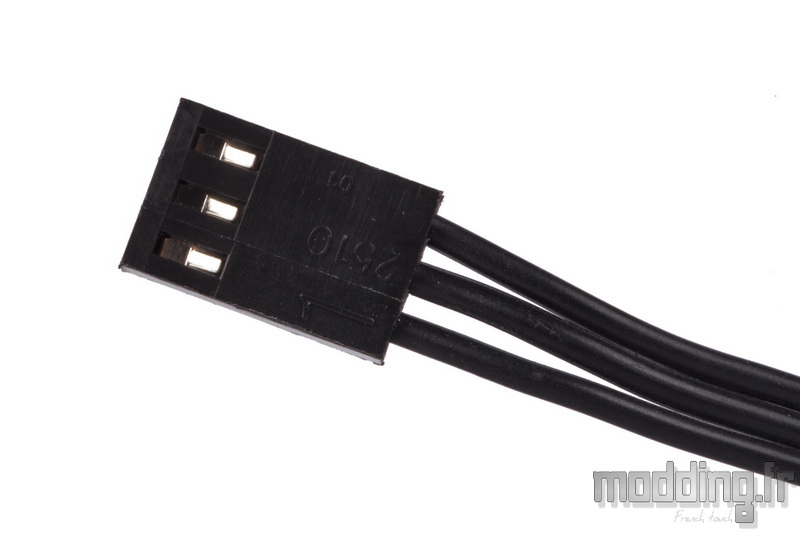

Le câble plat mesure 280 mm et se termine par une prise 3-pins.
Il assure l’alimentation de la pompe.
Le câble gainé mesure 900 mm.
Il se termine par une prise 9 broches dont seulement 4 connectiques sont reliées aux fils.

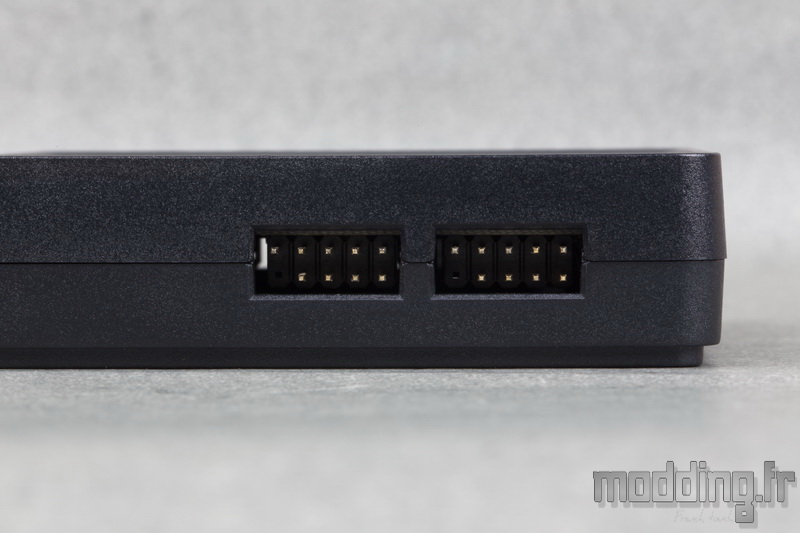

Il assure l’alimentation du rétroéclairage de la pompe et se branche sur le boitier de commande.
La base du waterblock est équipée d’un capuchon en plastique transparent afin de protéger la pâte thermique déjà en place.
Pour les besoins du test, nous retirons la pâte, ce qui nous permet d’apprécier totalement la surface du waterblock en cuivre.
Cette surface de contact ne bénéficie d’aucune finition de type miroir ou nickelée, c’est du brut… On note même la présence des traces d’usinages concentriques.
Nous relevons un diamètre de 54 mm.
Voici notre Floe DX RGB 360 une fois les trois ventilateurs fixés sur le radiateur ainsi que la platine de fixation sur la pompe.
