Le All in One :
Le radiateur mesure :
- Version 120 : 157 mm de long sur 120 mm de large.
- Version 240 : 277 mm de long sur 120 mm de large.
- Version 280 : 317 mm de long sur 140 mm de large.
- Version 360 : 397 mm de long sur 120 mm de large.
Il est totalement constitué d’aluminium, Bequiet! abandonne le cuivre présent dans le radiateur du Silent Loop afin de réaliser quelques économies.
Les points de fixations sont taraudés d’un pas de vis de type UNC-6.32.

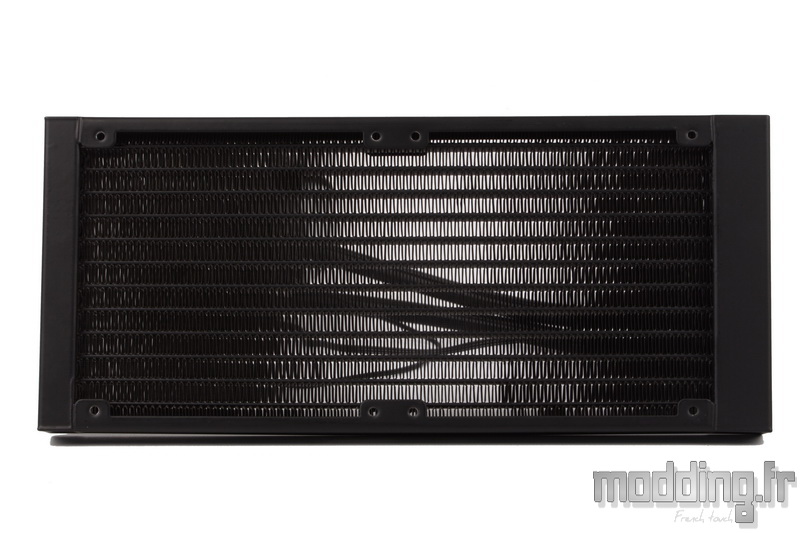

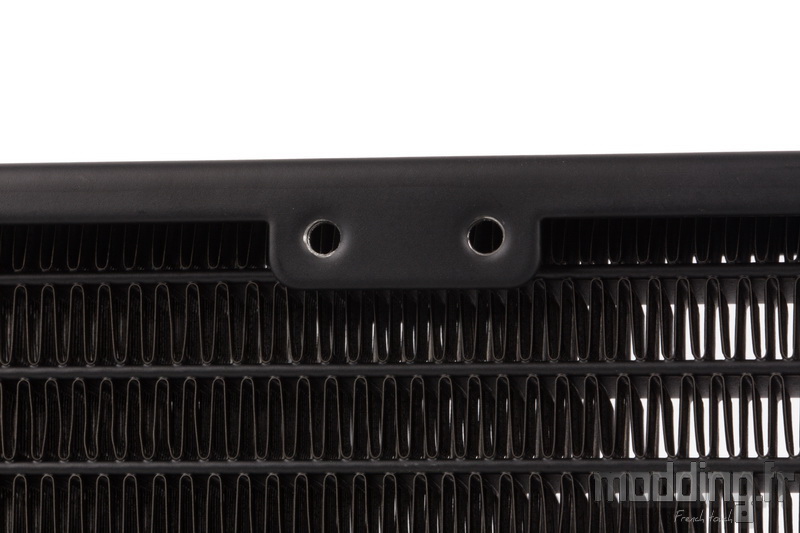

On remarque que la position des trous de fixation tombe en face des ailettes et non des tubes, un bon point pour éviter de percer le radiateur avec des vis trop longues ou un serrage trop appuyé.
Son épaisseur est portée à 27 mm. et ce quelle que soit la version du Pure Loop.
Cette épaisseur est devenue un standard pour la majorité des AIO, toutes marques confondues.
Un radiateur revêtu d’une peinture noire mate.

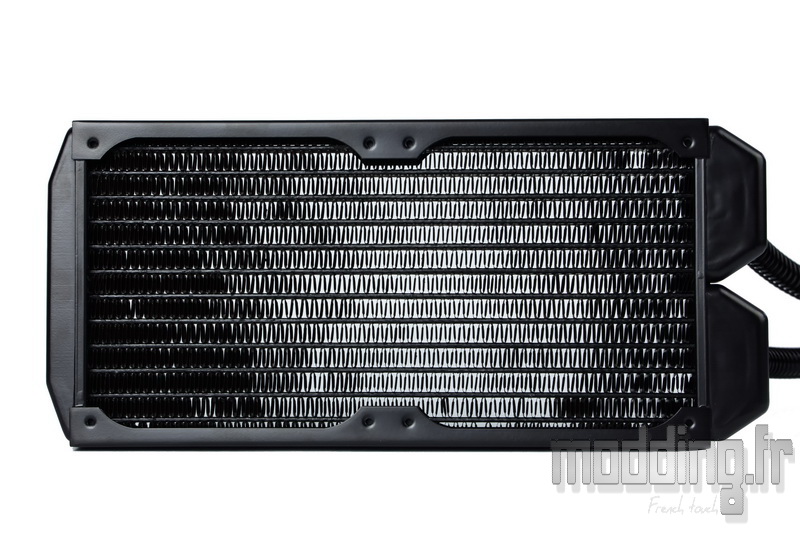

On constate que Bequiet! soigne la finition du radiateur avec un style bien plus aboutie que la forme basique du radiateur qui équipait le Silent Loop.
Alors que les extrémités présentent un profil carré, les bords du radiateur ne sont pas totalement aplanis et arborent une large rainure dans laquelle la marque y appose non pas son logo, mais le nom de son nouvel AIO.

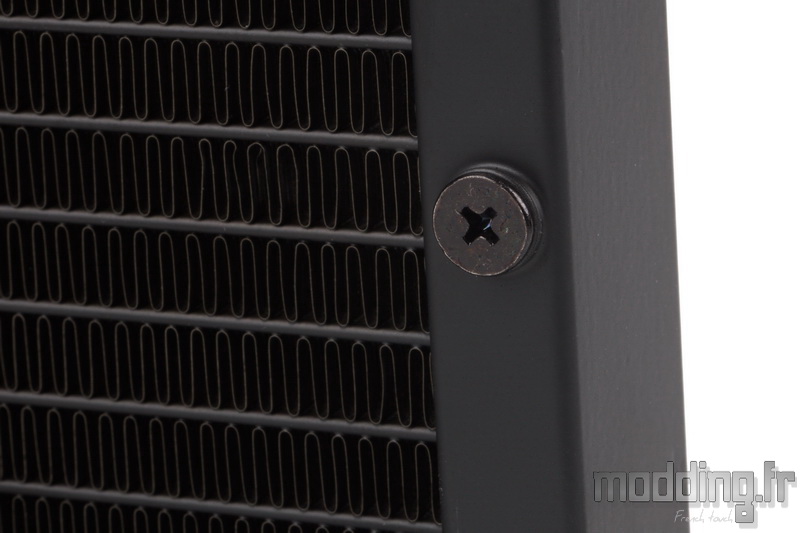

A l’extrémité distale du radiateur, on remarque la présence d’une légère excroissance de la structure en aluminium refermé par une large vis noire.
C’est par cet orifice que l’on pourra faire l’appoint de liquide de refroidissement si un tel cas se présente.
Les tuyaux sont sertis à deux embouts droits émergeant à la base du radiateur.
Un insert métallique dissimule l’ensemble et permet surtout de garantir la mise en place de…
… La gaine tressée qui recouvre les tuyaux du Pure Loop, une gaine noire de type Paracord.

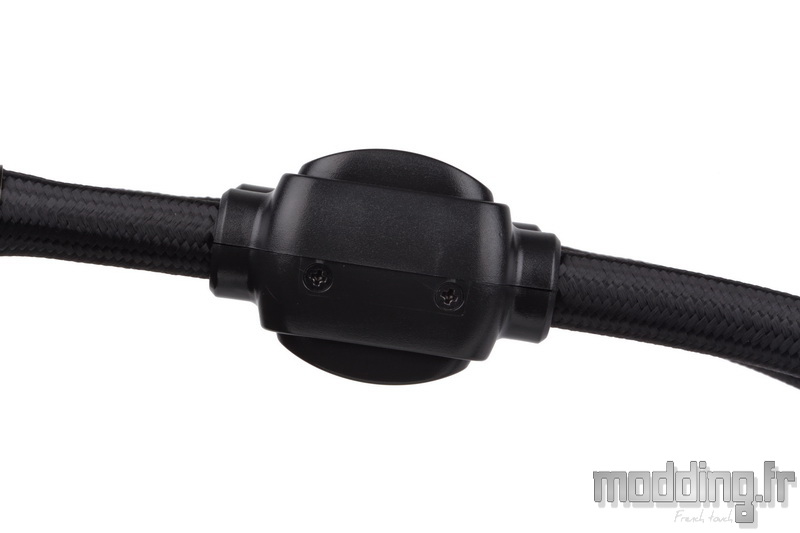

Nous avons à peine parcouru 50 mm que l’on se retrouve nez à nez avec un module prenant en charge ces deux tuyaux !

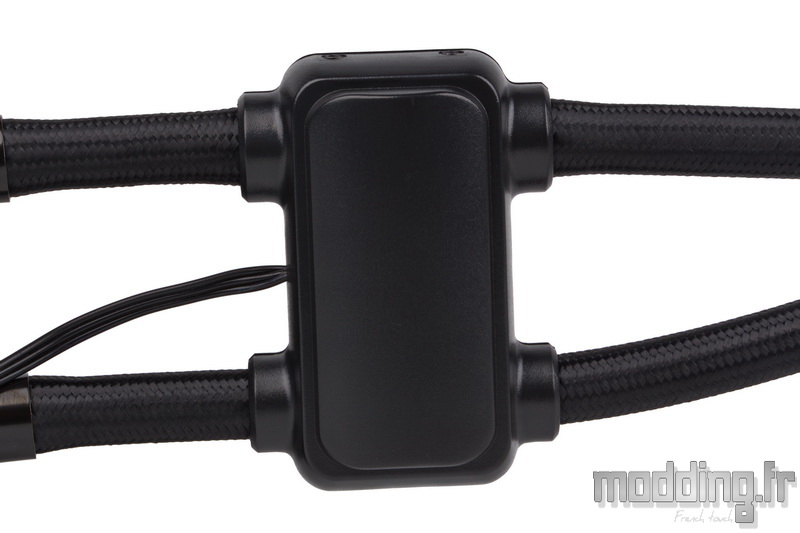

Un carénage tout en plastique, mesurant 70 mm de long sur 35 mm de large, renferme la pompe.
Tout comme Raijintek avec sa gamme Orcus, Bequiet! choisit aussi de positionner sa pompe hors du compartiment où se positionne le waterblock.
Par contre, nous trouvons que Bequiet! intègre mieux sa pompe par rapport à Raijintek, elle ne se positionne pas en dehors, mais entre les deux tuyaux.
On constate que la finition est nettement plus soignée et plus flatteuse, le carénage prend en charge les deux tuyaux, mais un seul d’entre eux est associé à la pompe du Pure Loop.

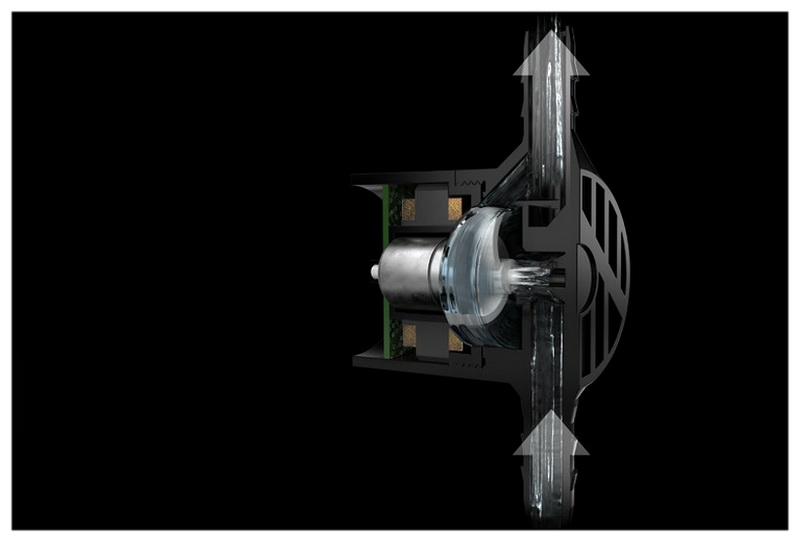

Sur le descriptif de son AIO, Bequiet! évoque une pompe doublement découplée.
En d’autres termes, la pompe peut être considérée comme suspendue au sein des tuyaux et elle est donc moins sujette à la transmission d’éventuelles vibrations.
De plus, le moteur de la pompe bénéficie d’un système d’amortissement lui permettant de générer peu de bruit tout en réduisant encore d’un cran les vibrations.
Entre les deux tuyaux, un câble composé de trois fils émerge du carénage en plastique.
Il s’agit du câble d’alimentation de la pompe mesurant 450 mm.
Il se termine par une prise 3-pins.
Nous avons le choix de connecter le câble directement sur la prise “Pump” ou “AIO” de notre carte mère ou de le brancher sur l’adapteur inclus dans le bundle qui permet de connecter la pompe sur notre bloc d’alimentation.
Les deux tuyaux traversent le module de la pompe pour parcourir les 300 mm qui les séparent des embouts coudés du réservoir.
Le sertissage est toujours confié à une large bague en métal.
Ces embouts coudés sont rotatifs sur environ 180°.
Nous voici en présence du module qui va prendre place sur le processeur.
Le carénage en plastique comprend le waterblock qui est alors surmonté, non pas par la pompe, mais par seulement la tubulure interne qui traverse le Maze dudit waterblock.
La forme n’est ni carré ni circulaire… Sous cet angle, cela nous fait même penser à la coiffe de Napoléon, n’est-il pas ?

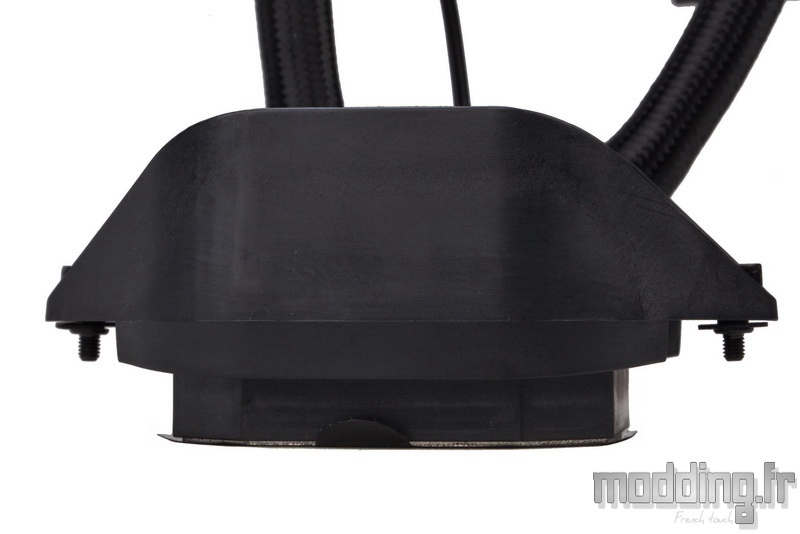

Nous avons une hauteur totale de 42 mm.
La partie supérieure arbore le nom de la marque.

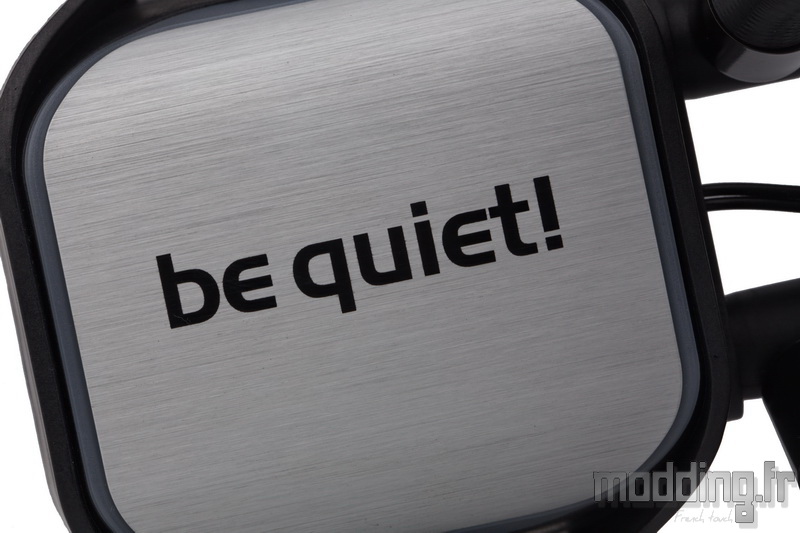

“bequiet!” est inscrit en lettres noires sur une fine plaque en aluminium brossé.
Un liseré translucide souligne la périphérie cette plaque tout en laissant passer un rétroéclairage.
De quelle couleur ?
Oui, la marque cède aussi à la mode du RGB et l’on découvre ce genre d’éclairage sur certains de ses boitiers, mais en ce qui concerne le Pure Loop, la marque tient à garder un style épuré et l’éclairage est alors confié à…
… Une dizaine de simples LED blanches.
Par ailleurs, on constate que la partie supérieure du carénage est simplement clipsée. Ainsi, si nous désirons orienter le waterblock pour avoir les sorties des tuyaux du côté gauche de la carte mère, nous n’avons qu’à retourner cette platine afin de retrouver le logo dans le bon sens.
Entre les deux embouts coudés émerge le câble d’alimentation du circuit électronique sur lequel sont disposés les 10 LED.
Le câble, composé de deux fils, mesure 280 mm.
Nous le connectons sur l’adapteur inclus dans le bundle en même temps que le câble d’alimentation de la pompe.
Le carénage en plastique noir arbore deux extensions.
Ce sont les deux points de fixation du waterblock du Pure Loop.
Une vis noire prend position sur chacune de ces extensions.
Chaque vis reste solidaire de la structure grâce à un circlip.
On note l’absence de ressort dans ce système de fixation.
Bequiet! a dû bien calculer son coup pour assurer la pression adéquate du waterblock sur le processeur.
L’avantage est que l’on a pas à se soucier de la force de serrage, on visse à fond et puis c’est tout.
Une étiquette adhésive vient protéger la surface du waterblock qui entre en contact avec l’IHS du processeur.
Comme il est stipulé en anglais… Il est impératif de retirer le film avant d’installer le module sur le CPU au risque de ne pas avoir les performances espérées…
Le waterblock est en cuivre et sa base bénéficie d’un traitement de nickelage.

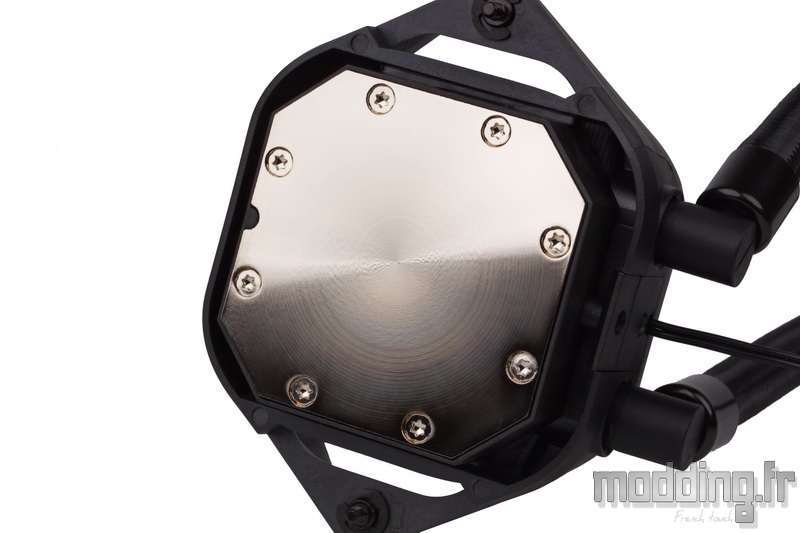

Elle présente une forme carrée, de 56 mm de côté, avec des coins largement biseautés.

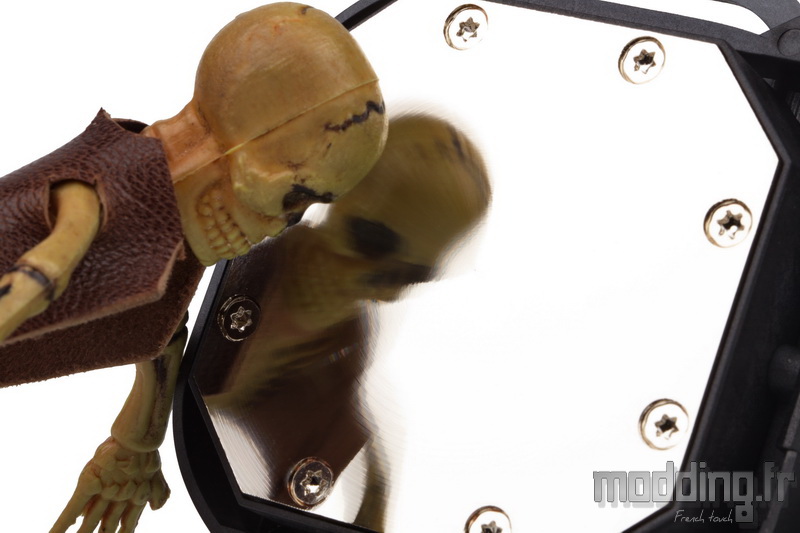

La finition n’est pas totalement miroir en raison de la présence des traces d’usinages sous la forme de cercles concentriques.
Avant de passer au montage du Pure Loop sur notre carte mère, le voici avec ses deux Pure Wings 2.
