Le montage : Socket 115x

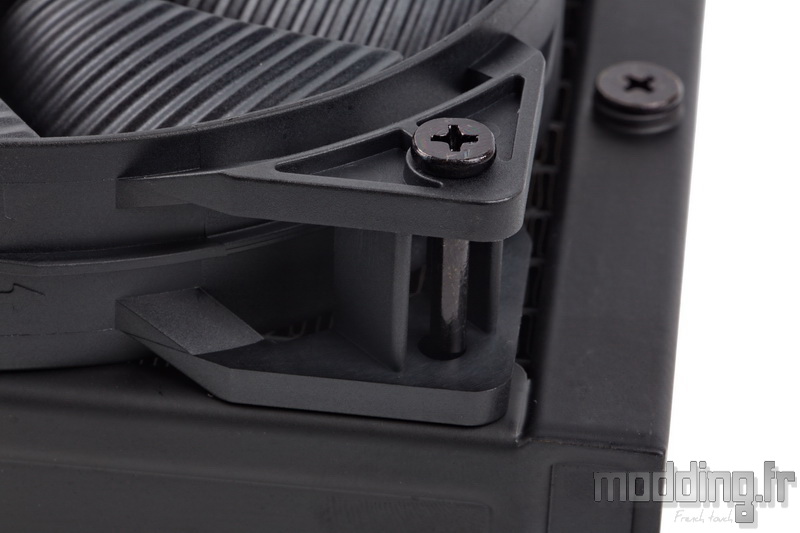

Dans un premier temps, on installe les ventilateurs sur le radiateur en utilisant les vis adéquates présentes dans le bundle.
À vous de voir, sur quelle face du radiateur vous voulez fixer les Pure Wings 2 en fonction du sens du flux d’air : en extraction ou en aspiration par rapport au boitier et en Push ou en Pull par rapport au radiateur.
Le système de fixation n’a plus rien à voir avec celui du Silent Loop. Nous n’avons même pas besoin de monter un quelconque accessoire sur le carénage du waterblock, ce dernier intègre ses propres points de fixation.
En fait, Bequiet! reprend le système de fixation présent sur ces derniers ventirads comme le Pure Rock 2.
Dans le cadre d’un montage sur Socket Intel 115x (ou 1200 doté du même entraxe), nous utilisons la backplate spécifique.

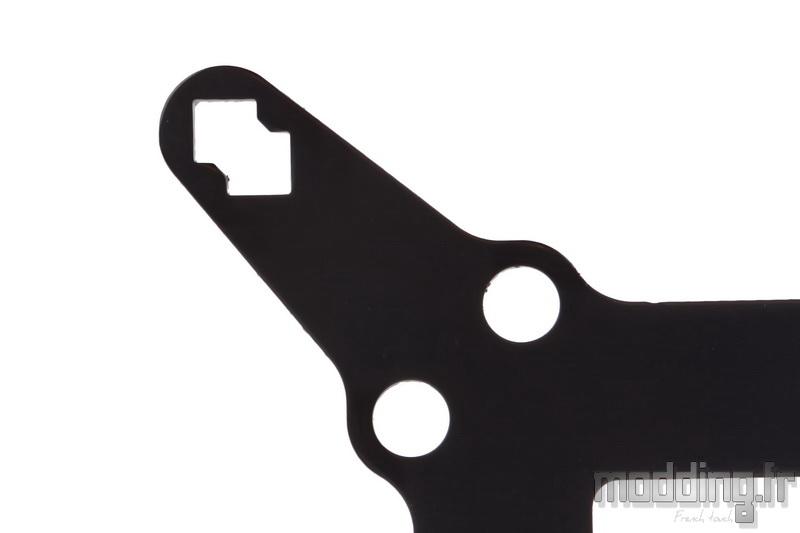

Comme on peut le constater, chacune des branches est dotée de deux ouvertures carrées qui se chevauchent de moitié.

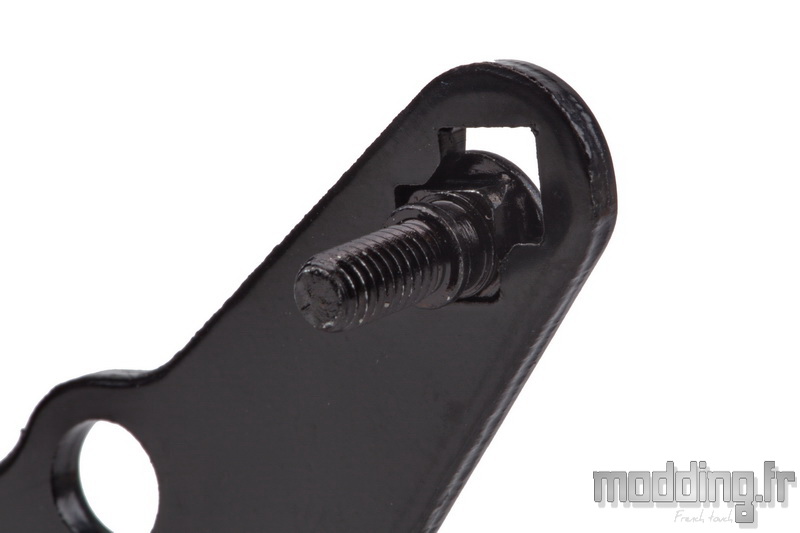

Nous glissons dans l’orifice le plus interne, l’une des 4 vis spécifiques.
Peu importe la face utilisée de la backplate.

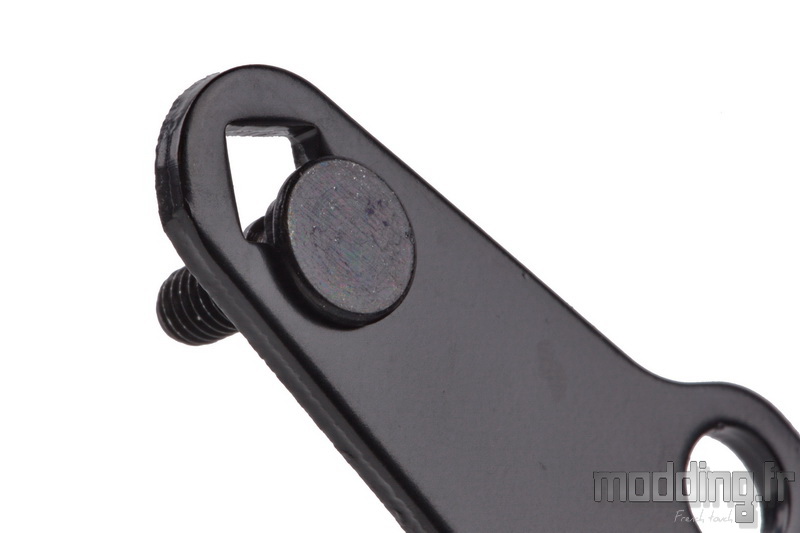

La forme carrée de l’ouverture est reprise par la base des vis de fixation dédiées à la backplate.
On remarque que la vis ne tient pas bien en place en l’état…

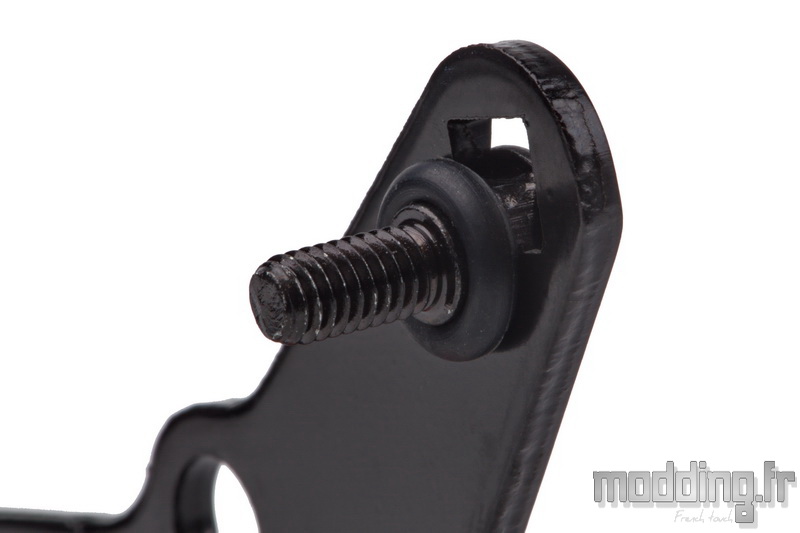

Il faut alors glisser le joint torique jusqu’à la gorge. Cela a pour conséquence de bloquer la vis et de ce fait la maintenir en place sur la backplate.
On répète l’opération pour les trois autres vis.
Bequiet! pourrait simplifier encore plus la tâche en nous procurant une backplate déjà montée (comme une certaine marque autrichienne), même si cela se fait au détriment du feu Socket 1366 (orifices externes) qui n’est, d’ailleurs, même plus mentionné dans les caractéristiques de cet AIO.

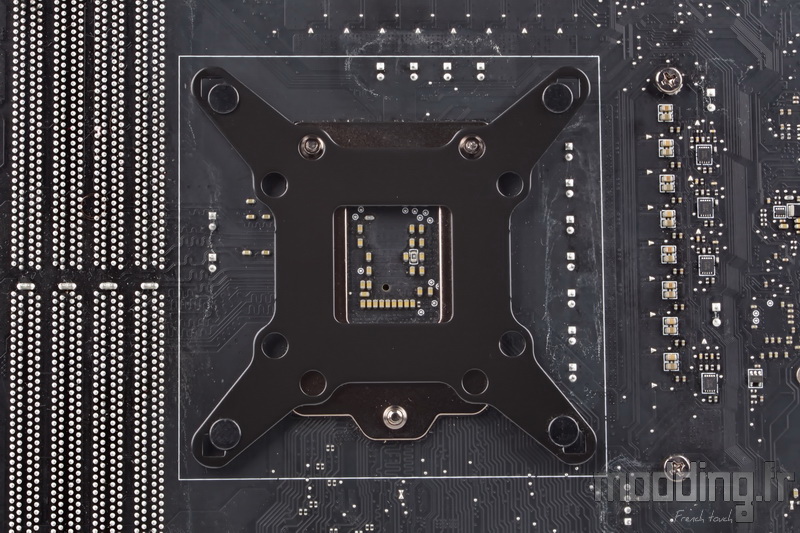

On place ensuite la backplate au dos de la carte mère.
Comme elle comporte plusieurs trous spécifiques aux points de fixation du Socket sur chaque bord, nous n’avons pas à nous soucier de son orientation.

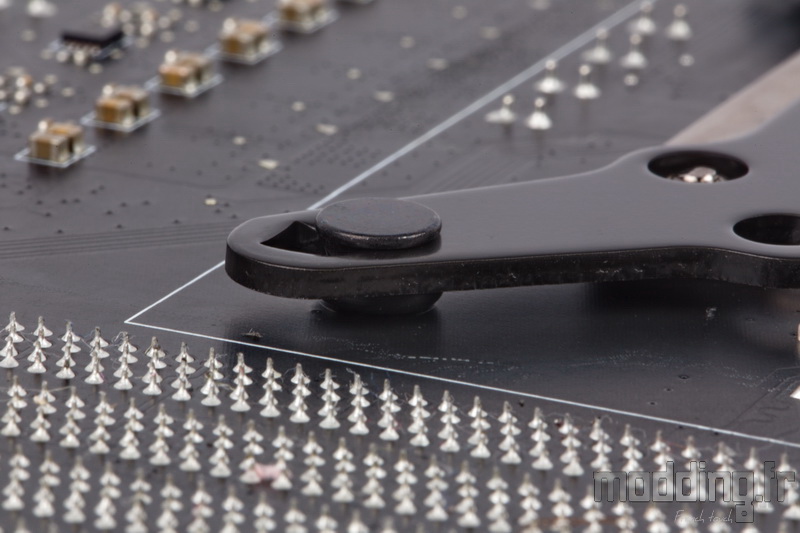

Les joints toriques permettent non seulement d’immobiliser les vis de fixation, mais elles viennent aussi s’intercaler entre le PCB et l’acier de la backplate, rattrapant ainsi l’épaisseur de la plaque propre au Socket tout en protégeant le PCB.

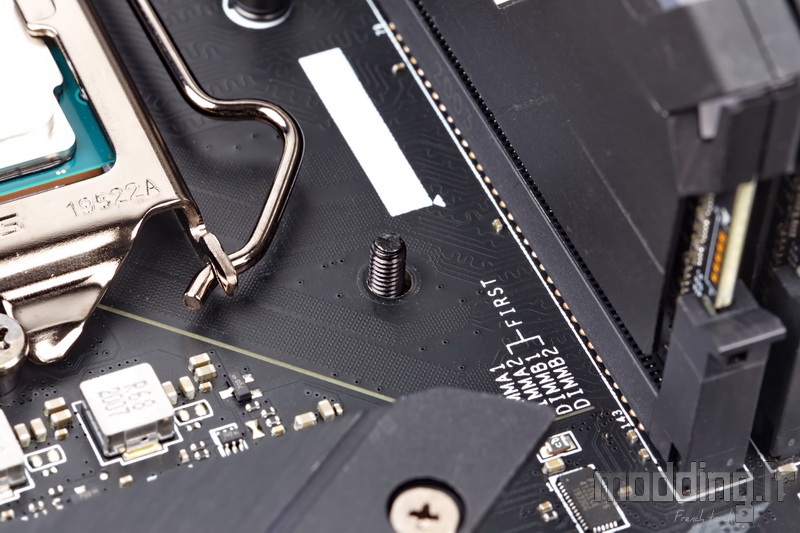

Les vis de la backplate passent au travers du PCB par les trous situés autour du Socket.

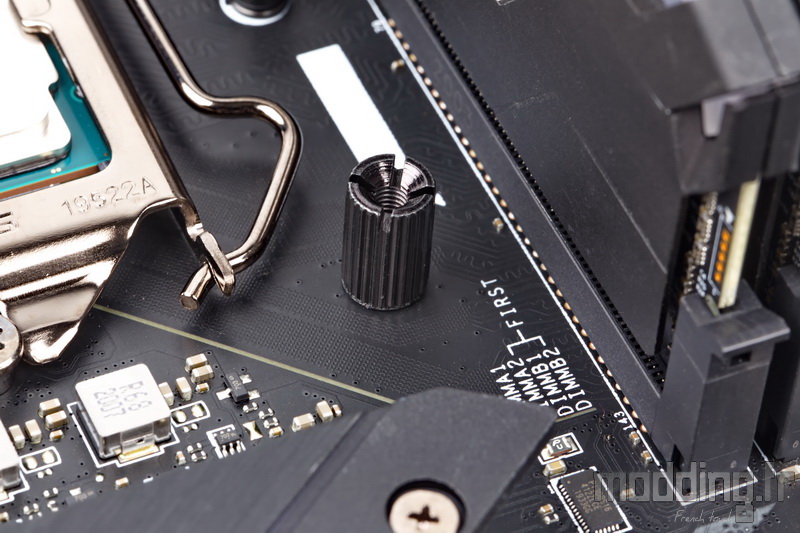

On insère les entretoises en orientant l’extrémité dotée d’une rondelle du côté de la carte mère.
On place ensuite les pattes de fixation de façon à faire coïncider le trou le plus interne avec l’orifice de l’entretoise.

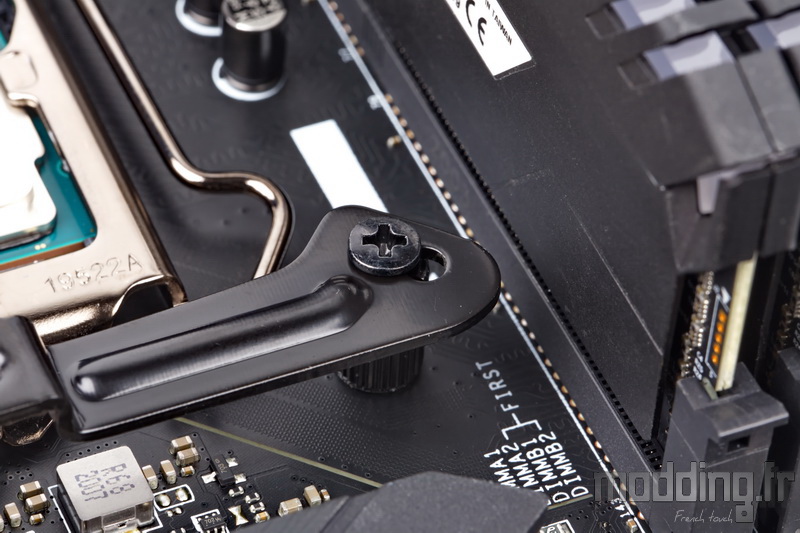

On installe ensuite les petites vis avec un tournevis cruciforme.
Nous serrons les vis, terminant ainsi l’assemblage des pattes sur les entretoises.

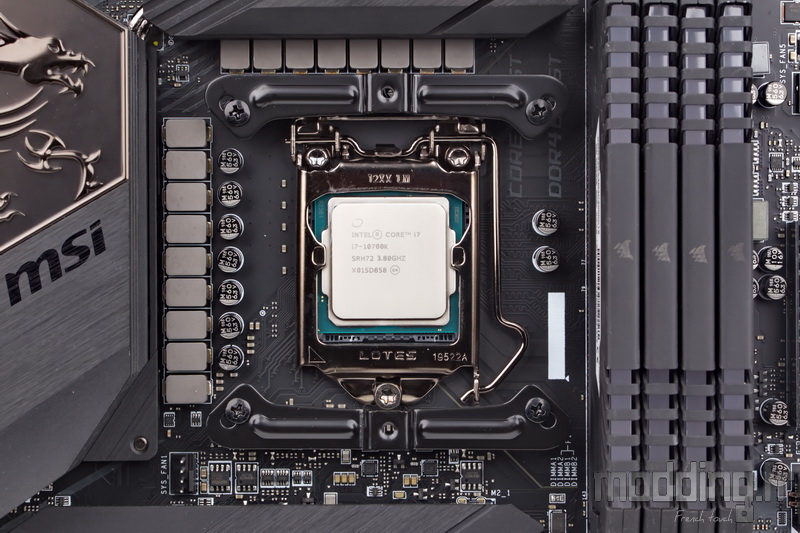

Les platines de fixation sont installées horizontalement en raison de la position des points de fixation sur le carénage du waterblock.
Il faut aussi s’assurer que le déport central de ces platines soit orienté vers nous. Les pointes des extrémités de chacune d’elles sont tournées vers le Socket.

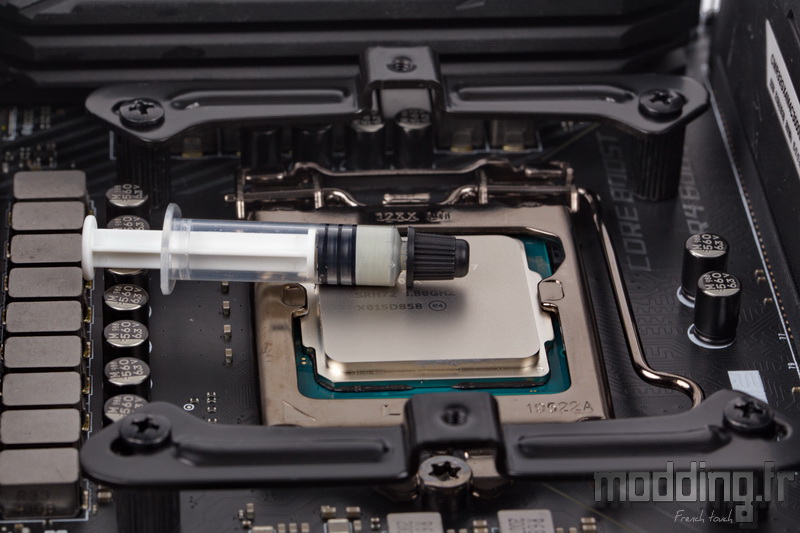

On utilise la seringue de pâte thermique.
On vous laisse le choix de la méthode : grain de riz qui se fait éclater par la pression du bloc ou étalement au préalable de la pâte sur le CPU.
On n’oublie pas de retirer le film qui protège la base du waterblock.
Nous positionnons cette dernière sur le processeur de façon à faire coïncider les vis du carénage en face des trous taraudés des platines de fixation.

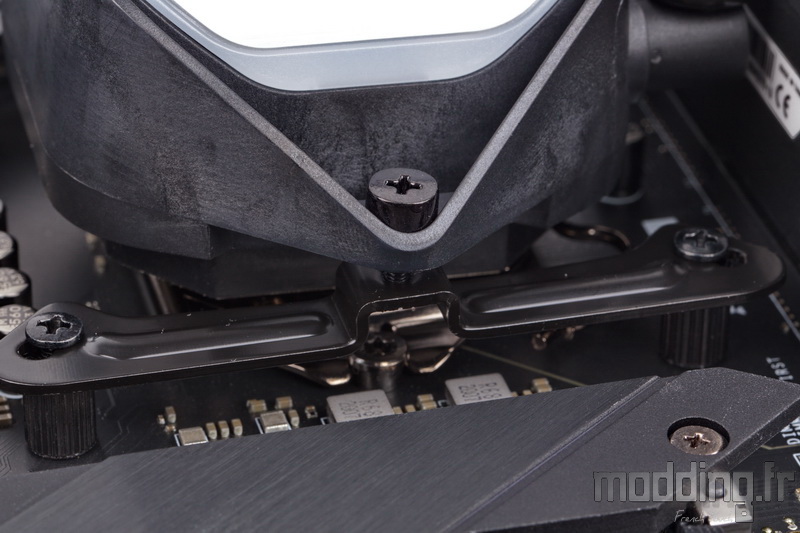

Tout en maintenant le module par le dessus, nous vissons les deux vis à l’aide d’un tournevis cruciforme.
Le serrage se fait alternativement, tour à tour, pour que la base reste bien parallèle au CPU.
On serre jusqu’à la butée.
Comme nous vous l’avons suggéré dans la page précédente, nous avons la possibilité de positionner les tuyaux du côté droit de la carte mère (vers les barrettes mémoires)…
… Ou du côté gauche de la carte mère.
La plaque en aluminium est fixée sur le carénage par deux clips, il nous a été facile de la retirer et ainsi nous avons pu la retourner avant de la reposer sur le carénage de manière à retrouver le logo Bequiet! dans le bon sens.
Les accessoires du système de fixation sont tout de noir vêtus comme le module en plastique recouvrant le waterblock.
Le logo Bequiet! est retranscrit en lettres noires sur une fine plaque en aluminium arborant un aspect brossé.
Il n’est alors pas question pour la marque de gâcher ce style épuré avec de la couleur.
C’est donc en toute logique que le liseré entourant la plaque en aluminium émet une lumière blanche.
Nous avons branché le câble alimentant les LED sur l’une des prises 3-pins de l’adaptateur que l’on branche sur notre bloc d’alimentation grâce à sa connectique Sata.
La pompe peut aussi être branchée sur cet adaptateur ou être connectée directement sur notre carte mère disposant d’une prise “Pump” ou “AIO”. Ces prises ont pour propriété de fournir directement du 12 V sans aucune modulation de la tension, et ce dès l’allumage de notre PC. Ainsi la pompe est de suite alimentée avec la tension adéquate.
Nous utilisons le petit câble en Y pour joindre les prises 4-pins des deux ventilateurs pour ensuite le brancher sur la prise CPU_Fan de la carte mère.
