Les caractéristiques :
Le système de refroidissement change, mais le packaging demeure identique.
On reconnait de suite le design de la boite qui contient le Pure Loop avec ce fond noir associé à sa bande grise dans laquelle un nom identifie le niveau de gamme du produit.
De “Premium”, nous passons à “Essential”. En effet, la dénomination “Pure” est généralement affiliée aux produits de l’entrée de gamme chez Bequiet!, comme sur les boitiers, les ventirads, ainsi que les ventilateurs.
Nous verrons pour autant que le Pure Loop n’a pas à rougir sur sa finition par rapport à ce que présentait le Silent Loop.
Nous avons la photo de l’AIO dévoilant sa ventilation ainsi que la face supérieure du waterblock qui se pare d’un liséré rétroéclairé de blanc.
Alors que dans le coin, en haut à droite prend place le logo de la marque qui apporte sa touche de couleur orange, le nom du modèle ainsi que la taille du radiateur se positionne dans la partie basse.
Au dos de la boite, la marque détaille les principales caractéristiques du Pure Loop avec 4 photos illustrant les propos.
Cependant, les commentaires sont seulement retranscrits en anglais et en allemand.

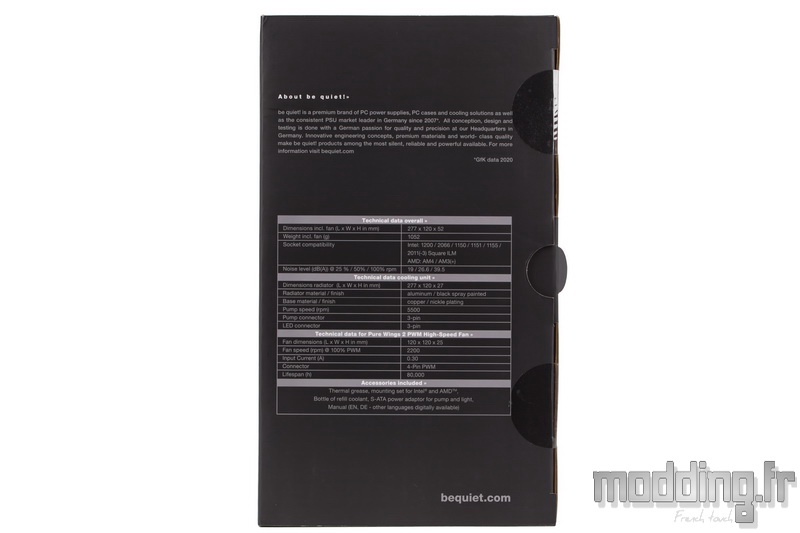

L’un des côtés affiche un tableau réunissant les spécifications de notre Pure Loop 240.

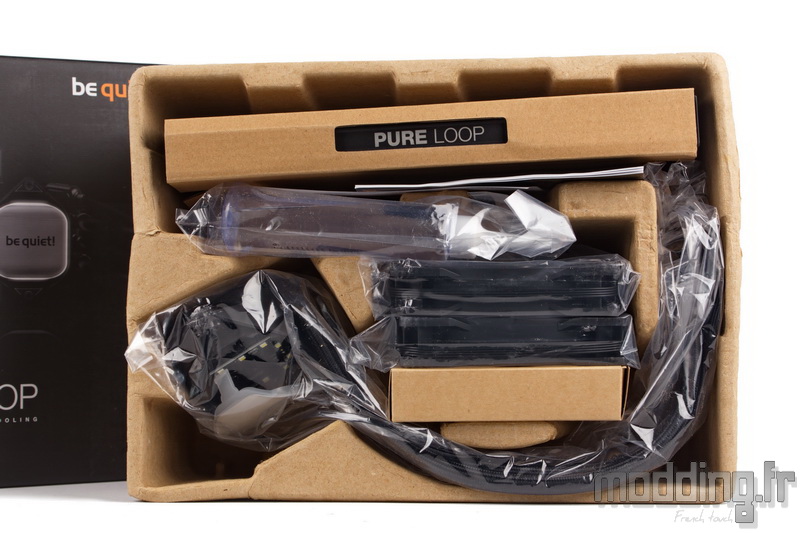

L’ensemble des éléments de l’AIO est bien rangé dans un panier en carton compartimenté afin de bien protéger tout ce beau monde.
Les différents éléments sont enveloppés dans un emballage en plastique afin de les mettre à l’abri de la poussière. Le radiateur a droit à un traitement particulier en se glissant dans un carton qui protège ainsi les nombreuses ailettes.
Nous avons le guide d’utilisation qui s’accompagne d’un feuillet nous renseignant sur les modalités de la garantie portée à 3 ans.
Le guide se présente sous la forme d’un livret.
On constate que les différentes explications ne sont traduites qu’en anglais ou en allemand.

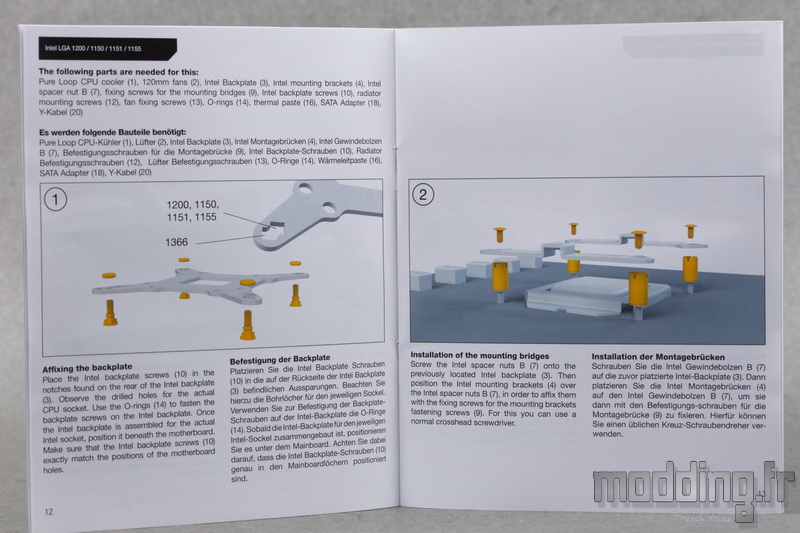

Les schémas demeurent cependant très explicites et l’on peut se passer du bla-bla pour comprendre les différentes étapes de montage.
On peut aussi se rendre sur le site Bequiet! pour télécharger la notice en français.

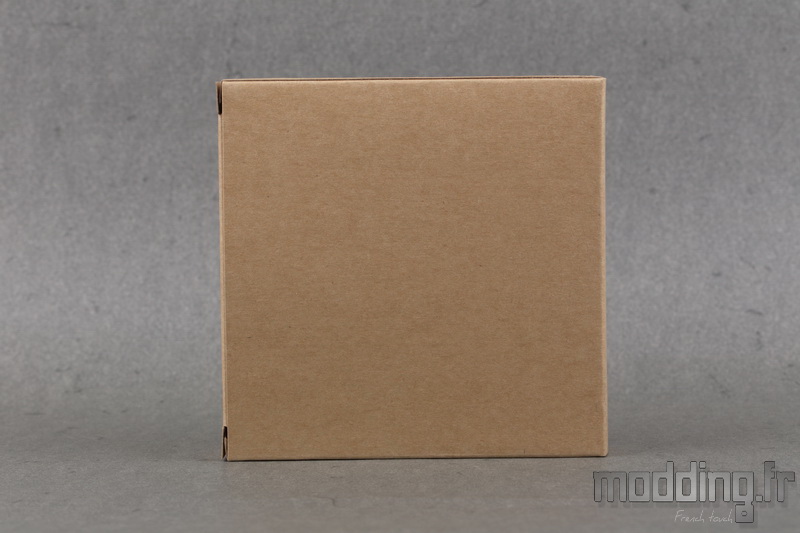

Le bundle est soigneusement rangé dans une petite boite en carton.

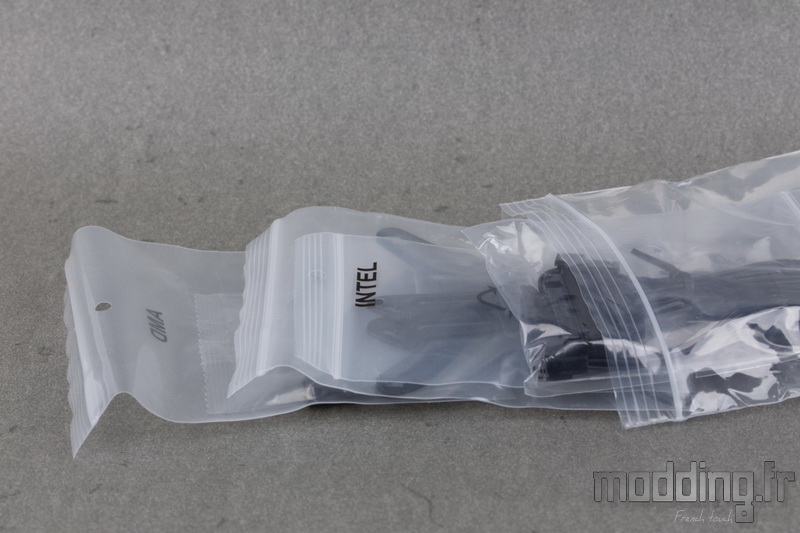

Les différents accessoires nécessaires au montage du Pure Loop sont repartis dans des sachets suivant la marque du Socket.

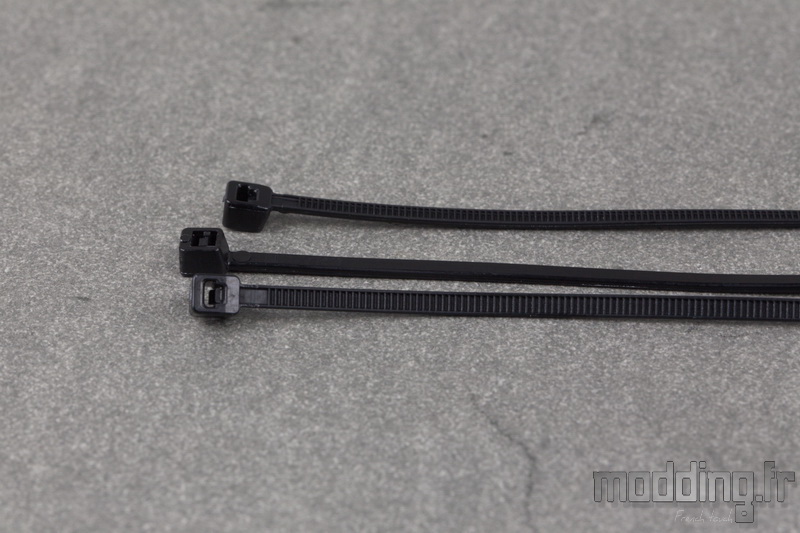

Bequiet! fournit trois petits colliers Serflex pour nous permettre de soigner le câble management.

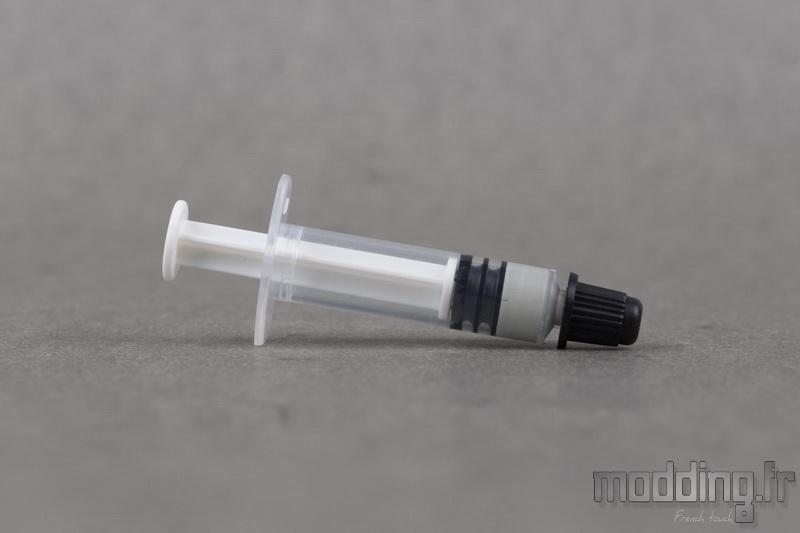

Une “toute” petite seringue de pâte thermique est aussi fournie.
La marque ne reprend pas le système de fixation du Silent Loop, mais plutôt celui qui est présent avec les ventirads comme le Pure Rock 2. Une bonne chose car le montage est nettement plus simple.
Les différentes pièces sont toutes de noir vêtues.

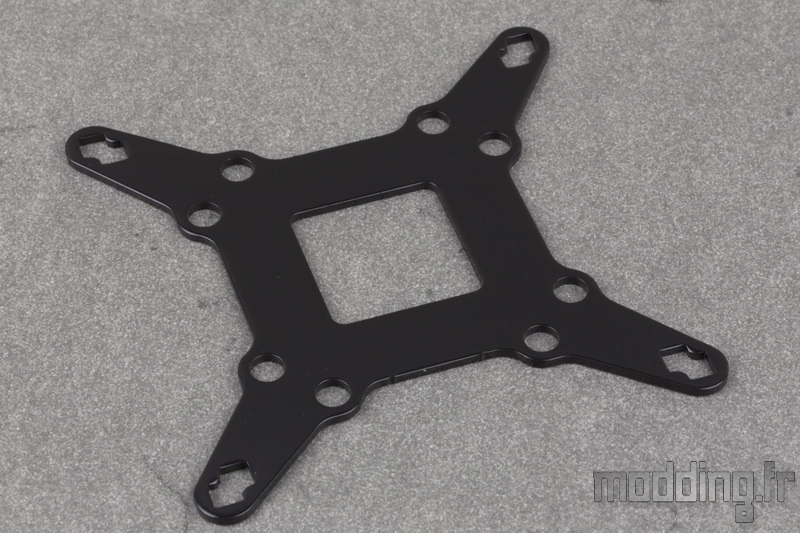

Pour les Sockets Intel 115x et 1200 (et même 1366), nous disposons d’une backplate en acier.

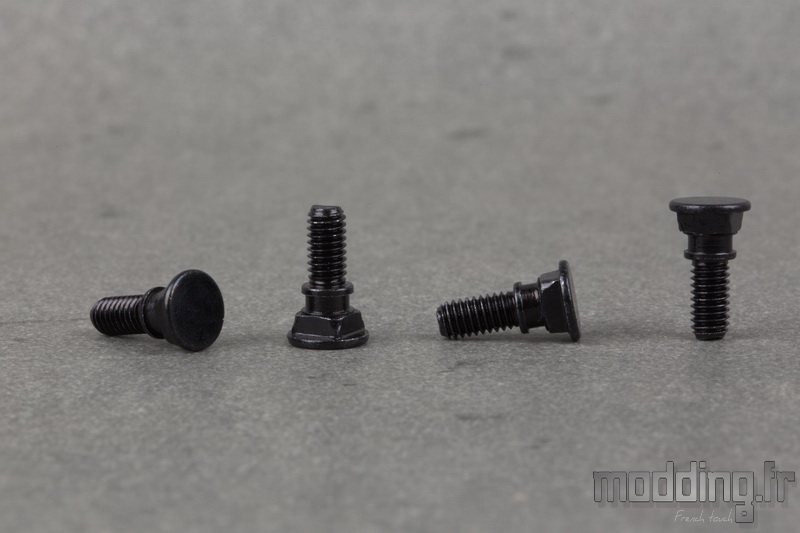

4 vis viennent se placer sur cette backplate.
Elles sont dotées d’une empreinte carrée pour se positionner au niveau des ouvertures de même forme, placées aux extrémités de ladite backplate.

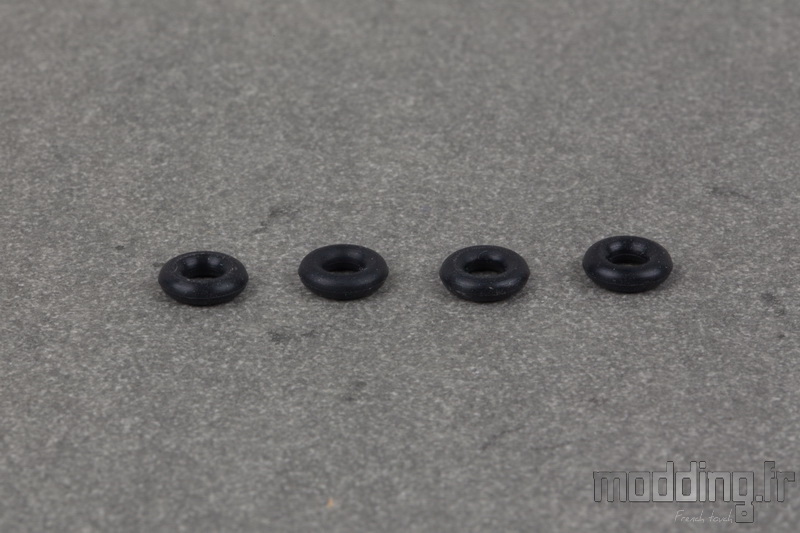

Elles disposent aussi d’une gorge dans laquelle prennent place ces joints toriques.
Ces derniers assurent ainsi la fixation des vis sur la backplate, mais aussi s’intercalent entre l’acier de celle-ci et le PCB de la carte mère.

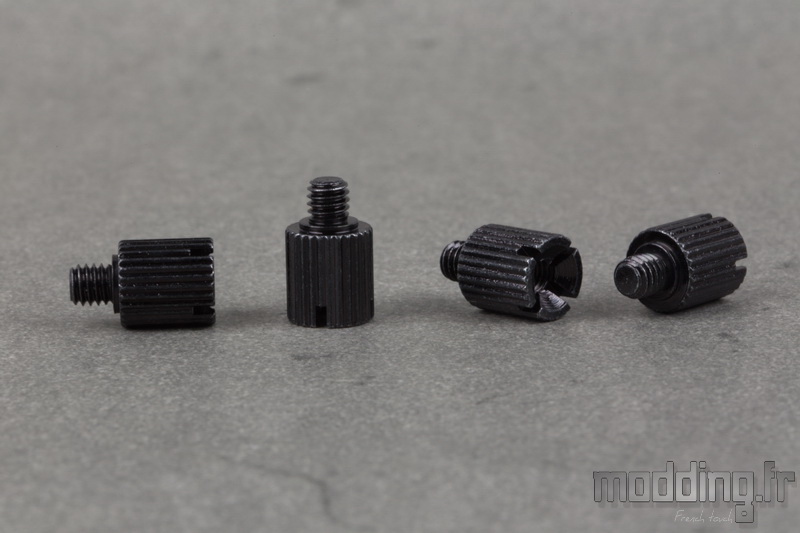

Nous avons les 4 entretoises spécifiques à ce type de Socket.
On remarque la présence d’une rondelle noire collée à l’une des extrémités pour garantir le contact avec le PCB de la carte mère.
L’autre extrémité dispose d’une empreinte cruciforme afin d’affiner le serrage si jamais les dissipateurs de la carte mère empêchent nos gros doigts d’atteindre correctement ces entretoises.
Les pattes de fixation spécifiques aux Sockets Intel.
Les trous les plus externes sont dédiés aux Sockets : 2011 (-3) square ILM et 2066 (voire 1366).
Les plus internes sont spécifiques aux Sockets 115x et 1200.

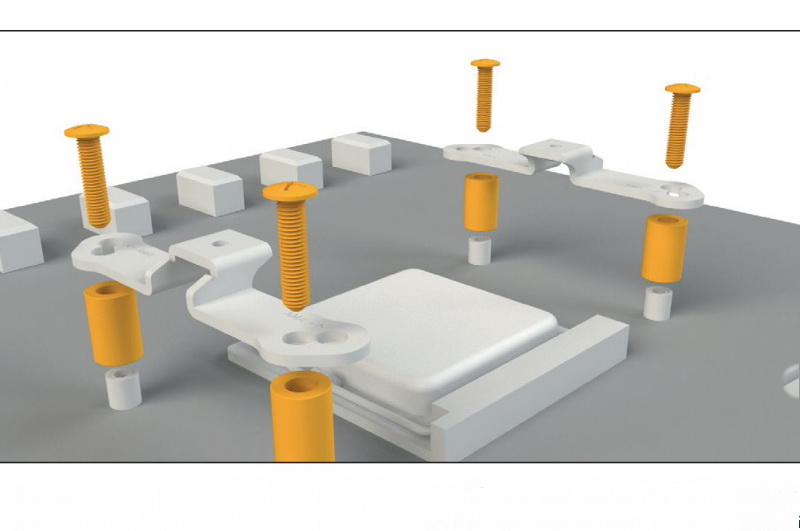

4 petites vis assurent l’assemblage des pattes de fixation sur les entretoises.
Les Sockets 20xx se passent de backplate, les entretoises se vissent directement sur l’armature du Socket.

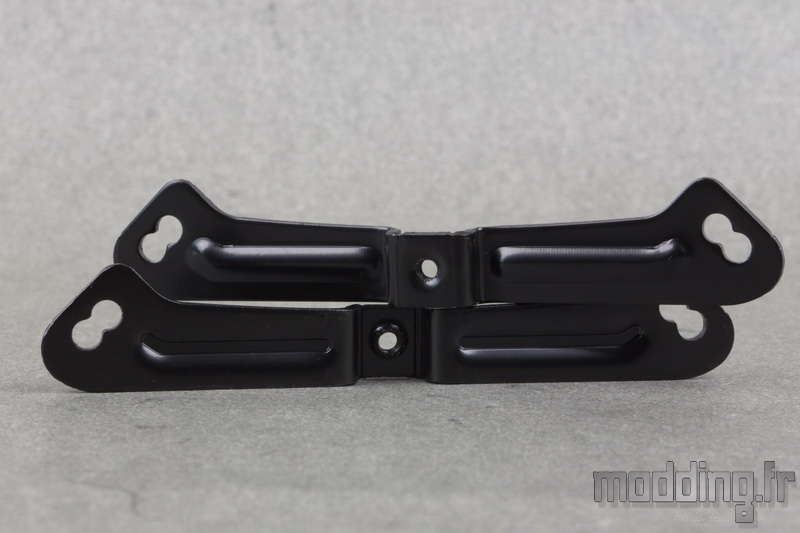

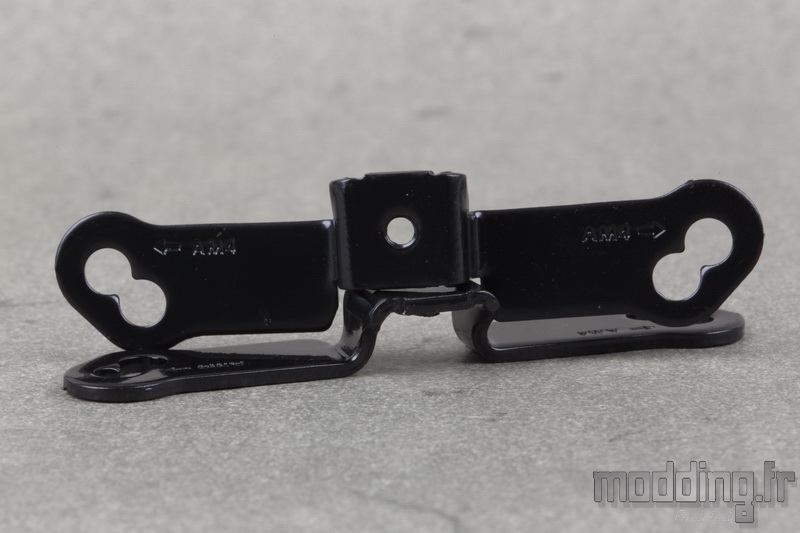

Le sachet AMD contient les pattes de fixation spécifiques dotées de deux trous à chacune des extrémités. L’entraxe pour Socket AM4 est alors désigné par le nom du Socket frappé à même la structure des platines.
On remarque qu’elles sont plus courtes que celles présentes dans le bundle du Pure Rock 2.
Le Socket AMD dispose d’un entraxe différent sur son plan vertical ou horizontal.

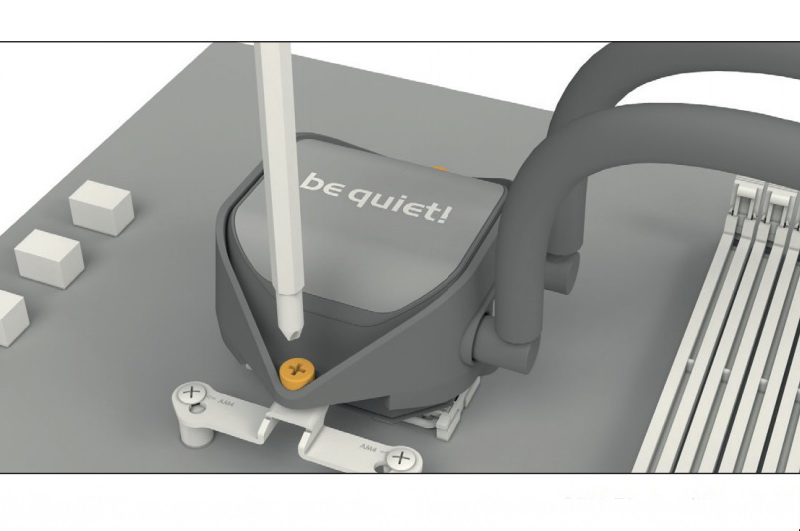

En raison du type de fixation du waterblock tout en gardant le logo présent sur le carénage dans le bon sens, nous utilisons le petit axe du Socket pour installer les platines de fixation.

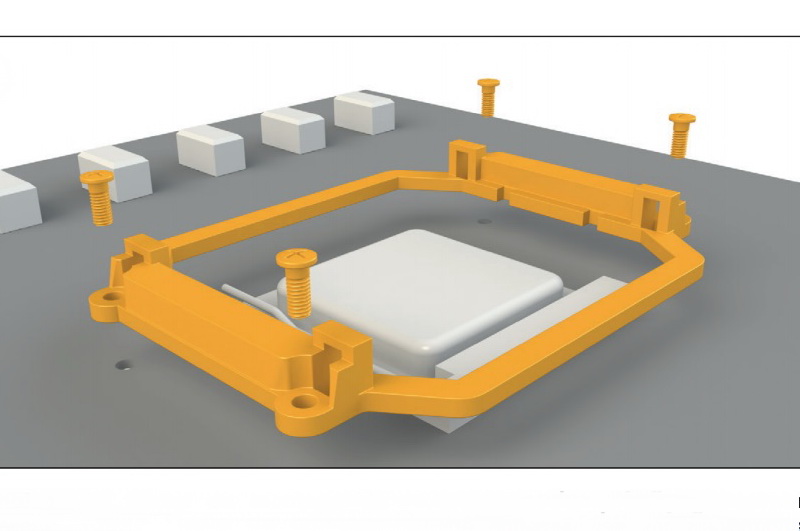

Nous allons retirer le dispositif de retenue en plastique lié au Socket AMD.

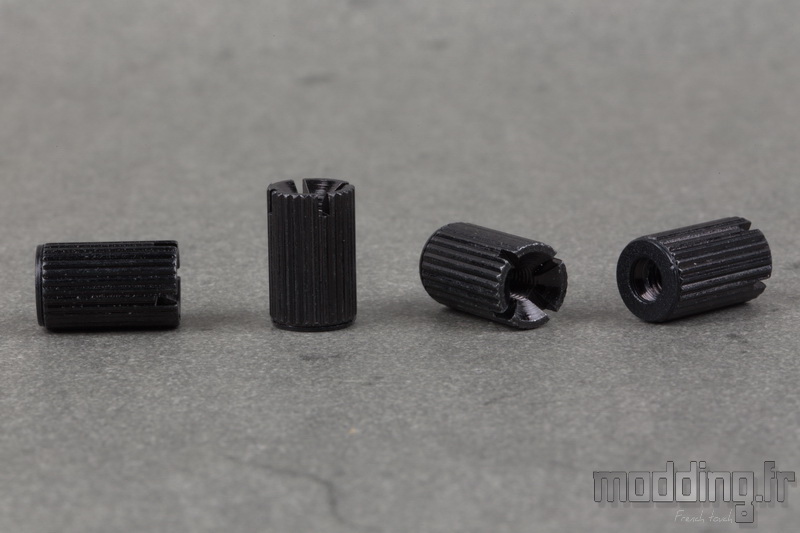

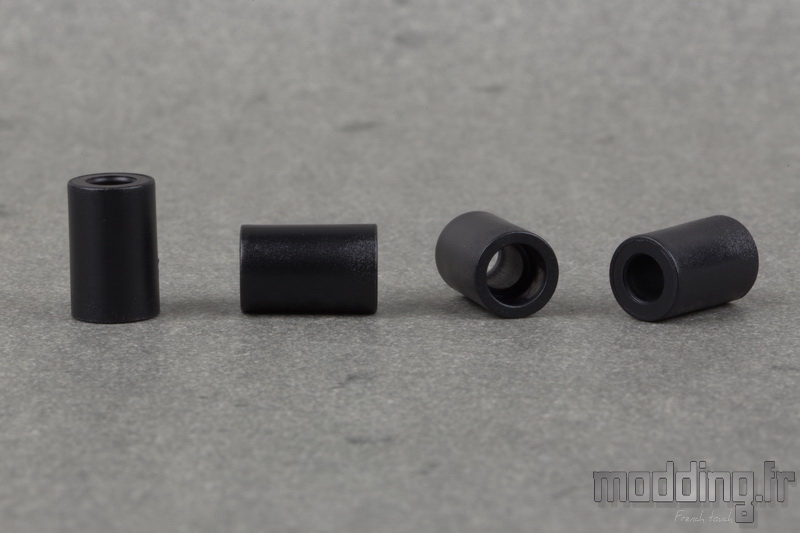

On installe ces entretoises en plastique sur les boulons de la plaque arrière débordant du PCB de la carte mère.
On note qu’il y a un sens pour insérer ces entretoises, l’orifice le plus large est positionné vers le PCB.

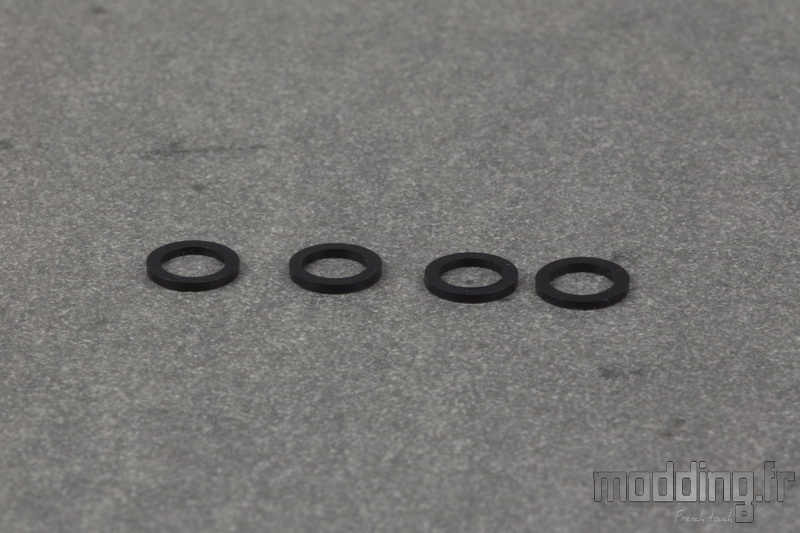

Pour le Socket AM3 (+), nous intercalons ces rondelles en plastique.

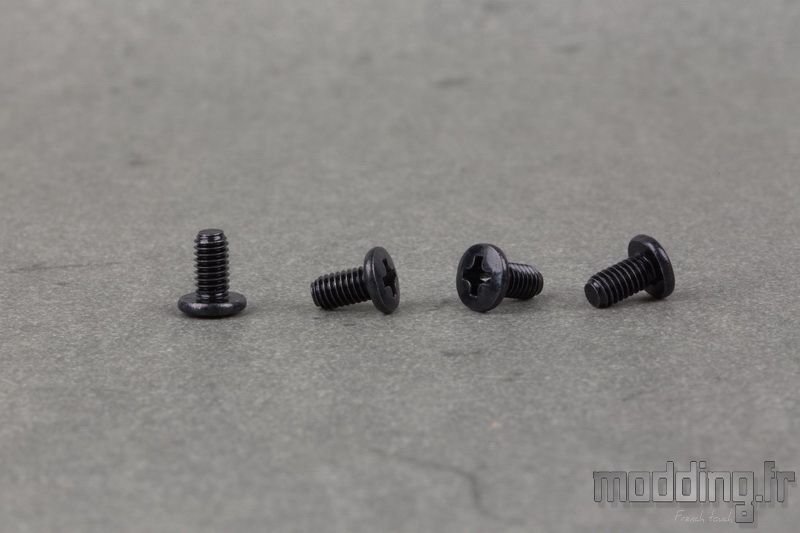

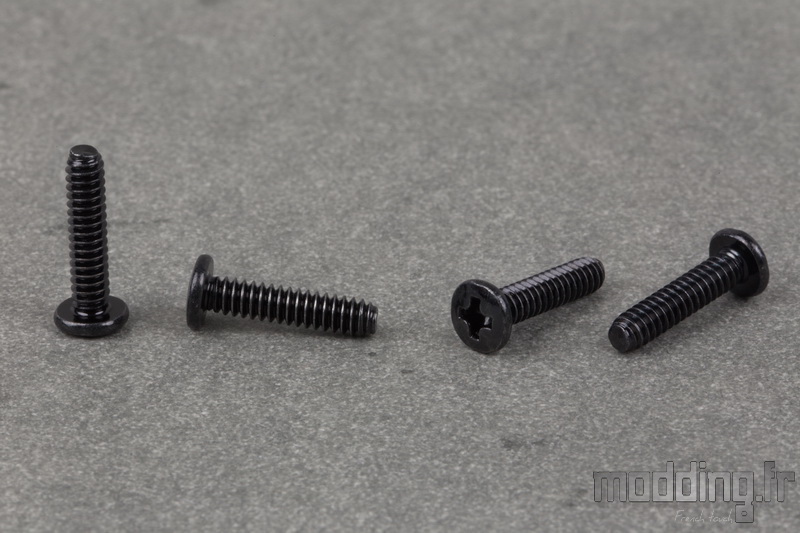

Ces 4 vis finalisent l’assemblage des pattes de fixation sur les entretoises.

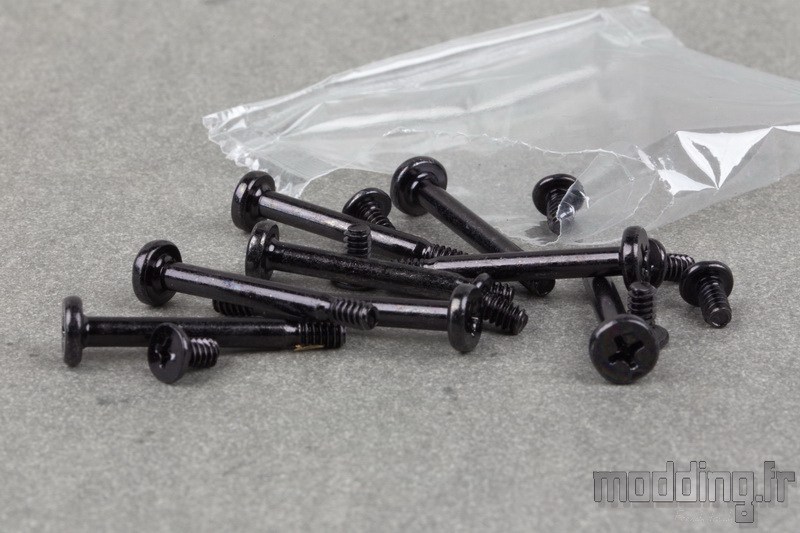

Comme pour tout AIO qui se respecte, nous avons un sachet contenant la visserie afin de fixer la ventilation sur le radiateur (vis longues) et celle qui permet d’installer le radiateur directement contre la paroi du boitier (vis courtes).
Notre modèle est équipé de deux ventilateurs, Bequiet! fournit le câble en Y afin de les brancher sur la même prise CPU_Fan de la carte mère.
Nous avons aussi un câble qui va venir connecter la pompe ainsi que le rétroéclairage du waterblock directement sur notre bloc d’alimentation par l’intermédiaire d’une prise Sata.
Il mesure 300 mm de long.
Bequiet! garde toujours en tête de pouvoir faire l’appoint de liquide sur son nouvel AIO comme ce fut le cas avec le Silent Loop, à une différence près.

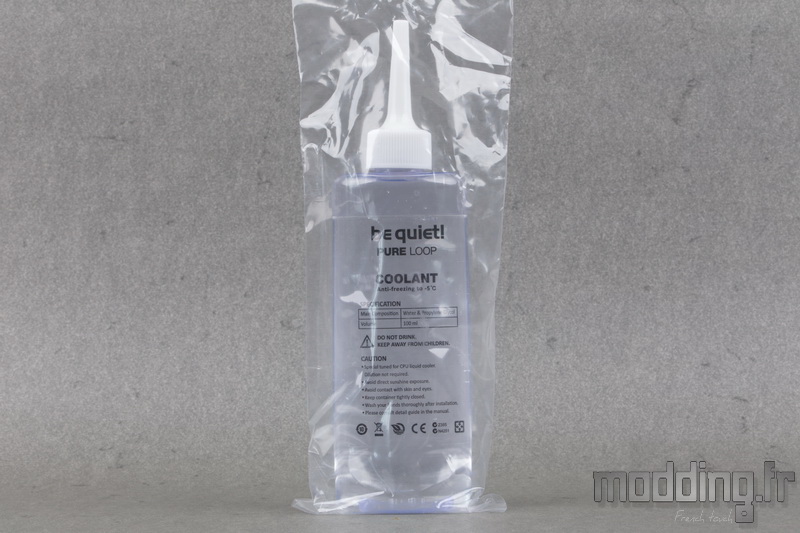

Avec le Pure Loop, la marque nous fournit une petite bouteille de liquide de refroidissement.

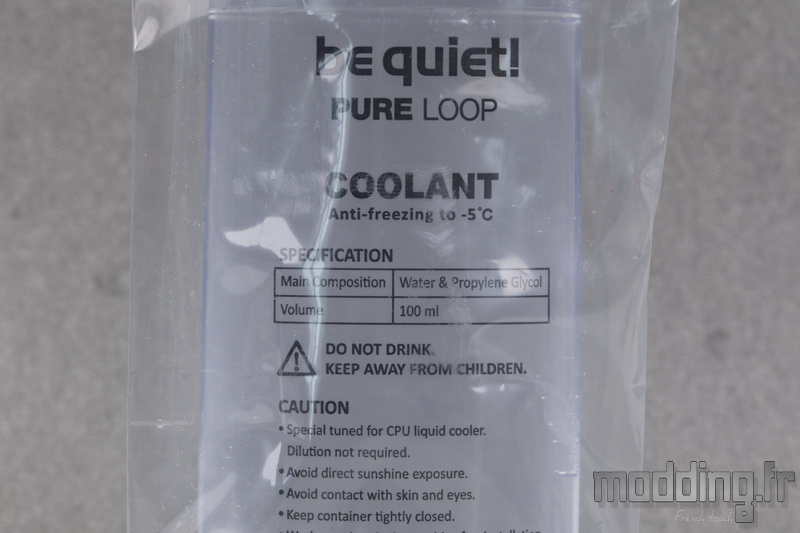

Alors ce n’est pas pour trinquer à la fiabilité de ce nouvel AIO… C’est d’ailleurs clairement marqué sur la bouteille : “Ne pas boire”.
La contenance est de 100 ml.
Les spécifications :
Pure Loop 240 |
|
Waterblock | Cuivre (Plaqué nickel noir) |
Hauteur module waterblock | 42 mm |
Vitesse de la pompe | 5500 tr/min |
Radiateur | Aluminium (pulvérisation de peinture noir mat) |
Dimensions radiateur | 277 x 120 x 27 mm |
Longueur tuyaux | 350 mm (+ largeur de la pompe : 35 mm) |
Poids total | 1050 g |
Compatibilité | Intel LGA 2011 (-3) / 2066 / 1200 / 115X (1150-1155-1156).AMD AM3 (+), AM4. |
Garantie | 3 ans |
Ventilateurs Pure Wings 2 |
|
Dimensions | 120 x 120 x 25 mm |
Vitesse de rotation Max | 2000 tr/min |
Connectique | 4 pins (PWM) |
Débit d’air Max | 65.51 CFM soit 111.3 m3/h |
Pression Statique Max | 2.23 mm H2O |
