Le montage :
On commence par installer le Silent Loop 2 sur notre carte mère.

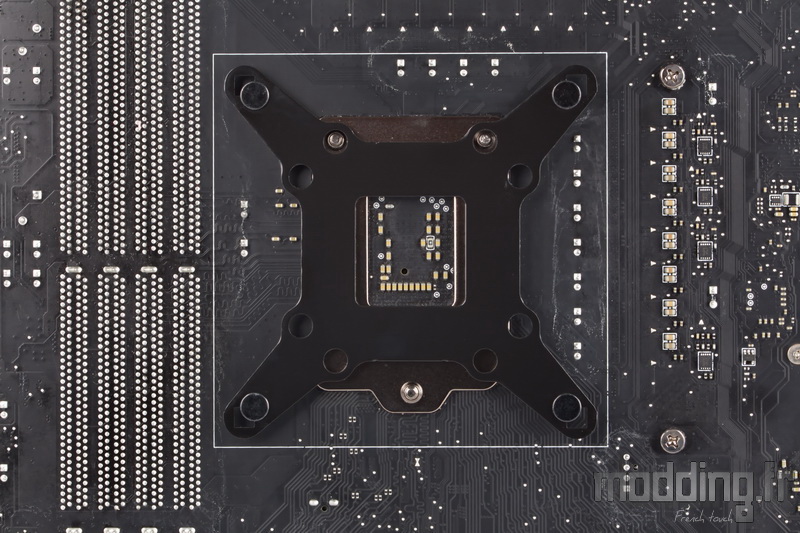

Au préalable, on équipe la plaque arrière des 4 vis de fixation avant de la positionner au dos de la carte mère.
On installe les entretoises et nous fixons les platines qui reçoivent la pompe en les positionnant ainsi :
Un peu de pâte thermique, juste ce qu’il faut, mais pas trop non plus.
On peut soit étaler la pâte au préalable sur le processeur, soit mettre un grain de riz (pour notre 11900k) et laisser le module pompe/waterblock se charger d’écraser ledit grain lorsqu’il est installé.
Dans tous les cas, il est toujours préférable de maintenir le module en place sur le processeur pendant que l’on serre les vis montées sur ressort.
Le but est que la plaque froide du waterblock demeure en contact permanent avec le processeur durant cette opération afin de ne pas inclure de minuscules bulles d’air au sein de la pâte thermique.
On branche la prise 3-pins qui alimente la pompe du Silent Loop 2 sur la prise AIO_PUMP de notre carte mère.
On réalise ce montage en dehors du boitier pour deux raisons.
La première raison est que nous sommes plus à l’aise pour effectuer les différentes étapes de montage.
La seconde raison est que nous conseillons de tester l’ensemble de la configuration en dehors du boitier afin d’être sûr qu’aucun des composants ne pose de souci avant de tout installer dans le Silent Base 802.
Avant de positionner la carte mère à l’intérieur du châssis, nous procédons à quelques petits aménagements.
En d’autres termes, nous retirons les éléments qui ne nous sont pas nécessaires.
Cela commence par la cage HDD qui se positionne sous le cache-alimentation.
Toutefois, la plaque qui maintient la cage HDD permet aussi d’assurer la rigidité structurelle entre le plateau de la carte mère et la base du châssis. Du coup, nous la remettons en place dans le Silent Base 802.
Nous avons des SSD, mais au format M2. Ils vont donc prendre place sur les ports M2 de la carte mère.
Hop!
Nous retirons les deux supports pour SSD présents dans les coulisses.
Comme nous allons remplacer les ventilateurs d’origine du Silent Base 802 par des Lights Wings et que ces derniers sont en PWM, nous n’avons pas besoin du HUB.
Cela fait aussi un peu de moins de câbles à ranger, car avec les câbles des Light Wings, nous allons devoir en gérer un bon nombre afin de ranger soigneusement tout ce petit monde.
Lorsque nous retirons les ventilateurs d’origine, nous remarquons que be quiet! intègre des petites rondelles en caoutchouc.
Trois ventilateurs Pure Wings 2 en 140 mm équipent, ou du moins équipaient notre Silent Base 802.
Il est maintenant temps d’installer la carte mère dans le boitier.
Le plus simple est de basculer le boitier à plat afin de faciliter la pose de la carte sur les entretoises.
Nous avons installé la pompe sur le processeur, il reste à positionner le radiateur du Silent Loop 2 dans le boitier.
Le cache-alimentation dispose d’une série de plaques en plastique qui couvre son armature métallique.
L’une d’entre elles, située à l’avant du compartiment principal, permet de libérer de l’espace afin d’installer le radiateur 360 de notre AIO sur la paroi antérieure du châssis.
Le radiateur et la ventilation viennent prendre en sandwich cette paroi du châssis.
Tout en maintenant le radiateur contre cette paroi, nous fixons un premier ventilateur.
Nous commençons par le ventilateur du milieu pour nous simplifier la tâche.
Dans un premier temps, nous ne serrons pas totalement les vis afin d’avoir un peu de jeu pour ajuster au mieux la hauteur du radiateur.
Une fois ce dernier idéalement positionné, nous mettons en place les deux autres ventilateurs et nous serrons l’ensemble des vis.
Néanmoins, on ne les serre pas à fond afin de ne pas brider le rôle des silentblocs.
Comme il s’agit de refroidir le liquide de l’AIO qui parcourt les conduits cheminant dans les ailettes du radiateur, nous avons opté pour les modèles “High Speed“.
La vitesse maximale passe de 1700 tr/min à 2500 tr/min par rapport à un Light Wings classique.
A cette vitesse, le débit d’air est de 52.3 CFM (soit 88.86 m3/h contre 70.53 m3/h) et la pression statique est de 2.6 mmH2O (contre 1.66 mmH2O).
Mais pour que ces ventilateurs s’expriment pleinement, il faut aussi que le boitier leur facilite la tâche.
Le Silent Base 802 est équipé d’une façade pleine avec des ouïes d’aérations présentes sur les montants. Toutefois, be quiet! inclut dans le bundle une seconde façade qui prend l’aspect d’une grille Mesh.
De quoi permettre à la ventilation positionnée à l’avant du boitier d’aspirer une plus grande quantité d’air frais et de l’envoyer directement dans le compartiment principal.
A voir par la suite, si l’éclairage des Light Wings se diffuse proprement à travers cette grille.
Nous pouvons aussi installer le radiateur dans la partie haute du boitier.

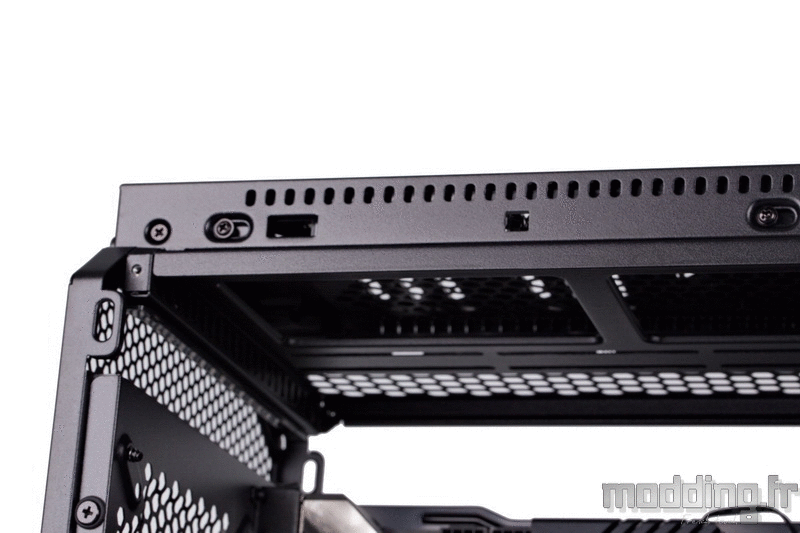

Nous remarquons la présence d’une structure métallique qui est fixée au châssis par deux vis.
Cette structure n’est autre que le support de ventilation supérieure du Silent Base 802.
Il coulisse à la manière d’un tiroir afin de faciliter l’installation des ventilateurs voire d’un radiateur.

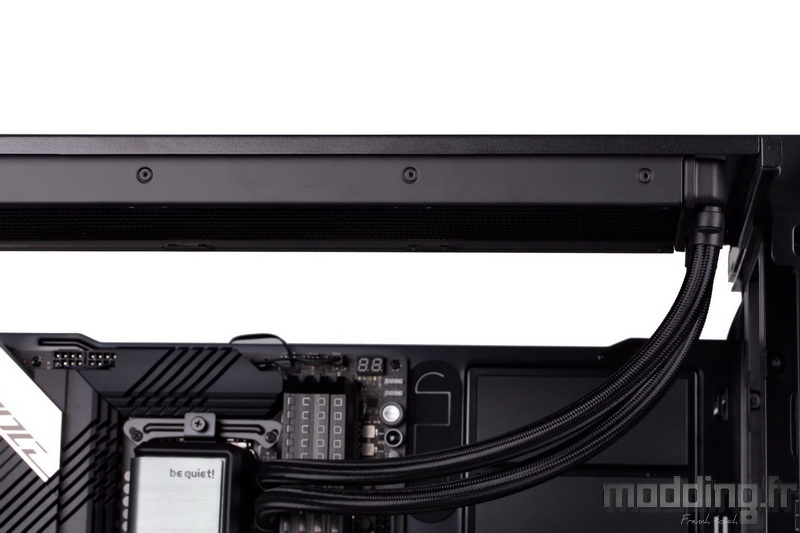

Et finalement, nous optons pour ce second emplacement.
Nous utilisons les petites vis incluses dans le bundle du Silent Loop 2 afin de fixer le radiateur sur le support de ventilation supérieur.
Même si ce support facilite l’installation du radiateur, il est préférable de fixer au préalable les Light Wings sur ledit radiateur.
On anticipe leur orientation de manière à ce que leurs câbles émergent du côté des coulisses.
La question que tout se pose à ce moment : est-ce plus efficace d’installer le radiateur dans cette zone plutôt qu’à l’avant du boitier ?
En fait, les deux méthodes ont leur avantage et inconvénient :
- Position haute : la ventilation du radiateur puise son air du compartiment principal qui est chauffé par les composants, toutefois la ventilation positionnée à l’avant du boitier envoie de l’air frais au sein de ce compartiment.
- Position avant : la ventilation du radiateur puise son air de l’extérieur, le liquide de l’AIO est mieux refroidi, mais cet air se chauffe en traversant les ailettes et est envoyé dans le compartiment principal. Cela ne favorise pas le refroidissement des composants branchés sur la carte mère.

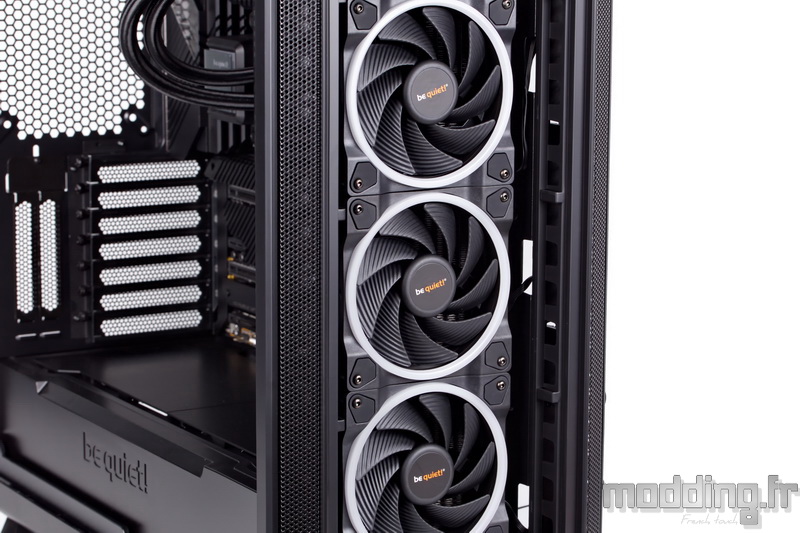

Nous remplaçons les deux Pure Wings 2 qui étaient installés à l’avant du boitier par trois Light Wings classique en 120 mm.
Pourquoi opter pour une ventilation en 120 mm alors que les Pure Wings 2 d’origine sont en 140 mm ?
Simplement pour un petit détail esthétique.
Il s’avère que les Light Wings disposent aussi d’un rétroéclairage à l’arrière du cadre. La structure de la paroi antérieure apporte une meilleure visibilité sur le cadre d’un ventilateur en 120 mm que sur celui d’un ventilateur en 140 mm.

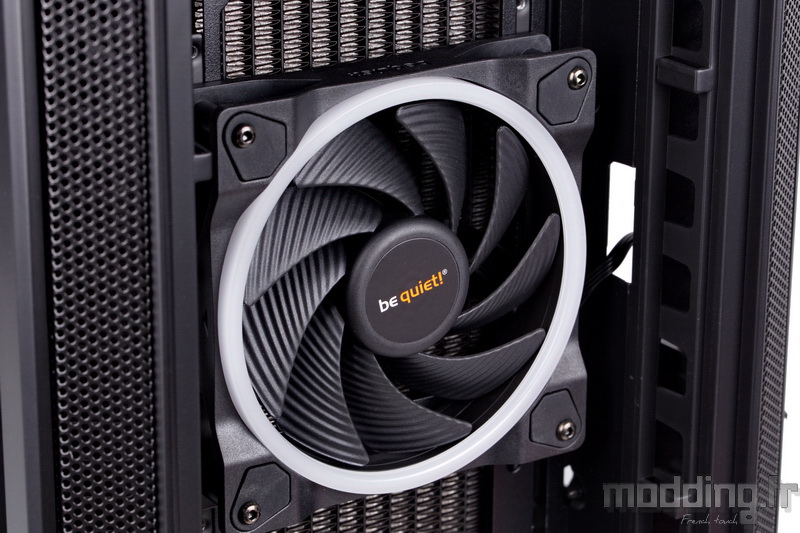

Par contre, nous restons dans un diamètre de 140 mm pour remplacer le Pure Wings 2 installé à l’arrière du boitier.
La carte mère est installée ainsi que son système de refroidissement.
Nous passons maintenant au bloc d’alimentation.
La grille de la Dark Power 12 n’est pas sans rappeler la façade Mesh du boitier.
D’accord, cela reste un détail qui ne se verra plus par la suite.
Les câbles d’origine de cette Dark Power 12 se présentent ainsi :
Un câble dont les fils sont réunis pour former un câble rond et habillé d’une gaine tressée. Celle-ci est fixée par un collier Serflex et une large gaine thermorétractable.
Nous les remplaçons par des câbles optionnels que l’on choisit dans le catalogue “Power cable“.
Il s’agit de câbles dont les fils sont gainés individuellement.
Quant à la couleur de la gaine tressée, nous n’avons pas grand choix : du noir ou du noir. Mais il est bien connu que le noir se marie avec tout.
Plusieurs références s’offrent à nous.

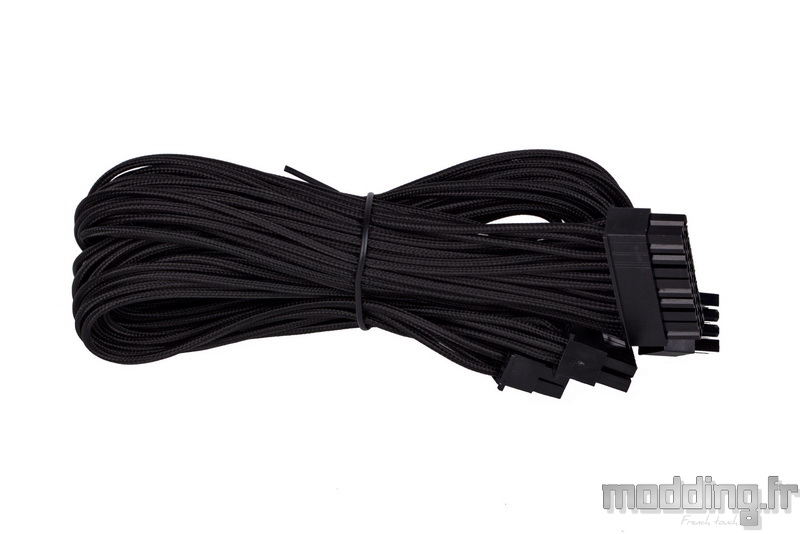

Nous prenons le câble ATX.
Et des câbles PCIe.
Nous avons le choix entre deux modèles : CP-6610 ou CP-6620.
Le premier câble ne dispose que d’une seule prise PCIe.
Le CP-6620 dispose de deux prises PCIe. Toutefois, il a l’avantage que la seconde prise ne soit pas repiquée sur la première, mais prend directement naissance sur la prise qui se connecte au bloc d’alimentation.
Cet aspect rend le branchement du câble sur la carte graphique plus propre.
On fixe le support sur l’arrière du bloc d’alimentation.
Dans un premier temps, on ne serre pas totalement les vis.
Puis on glisse l’ensemble par l’arrière du boitier.
On préfère largement avoir recours à ce dispositif plutôt que d’insérer le bloc par les coulisses.
En effet, on peut simplement reculer l’alimentation dans son logement pour connecter plus facilement les différents câbles, sans avoir à complètement la retirer.
On finalise le serrage des vis une fois que tous les câbles sont bien branchés sur le bloc.
La prochaine étape consiste à effectuer les divers branchements avant d’installer la carte graphique.
C’est ce que nous allons voir dans la page suivante.
