Les finitions :
Lorsque nous effectuons les divers branchements du côté du compartiment principal, nous conseillons de le faire avant de connecter la carte graphique sur le port PCIe de la carte mère afin de ne pas être gêné.
Les câbles optionnels de notre Dark Power 12 sont certes sympathiques avec leurs fils gainés individuellement, mais il manque un accessoire pour rendre l’ensemble nettement plus présentable, du moins dans la partie visible du boitier.

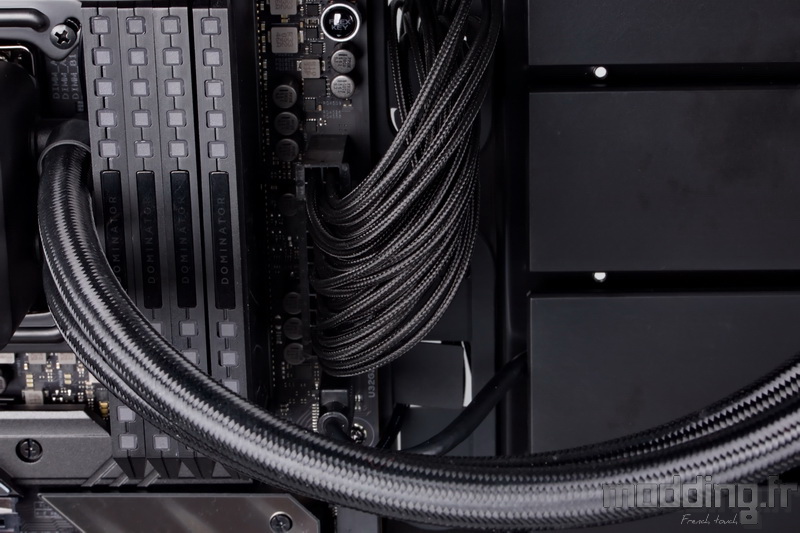

Tel que le câble ATX se présente, il est clair que cela fait un peu fouillis…

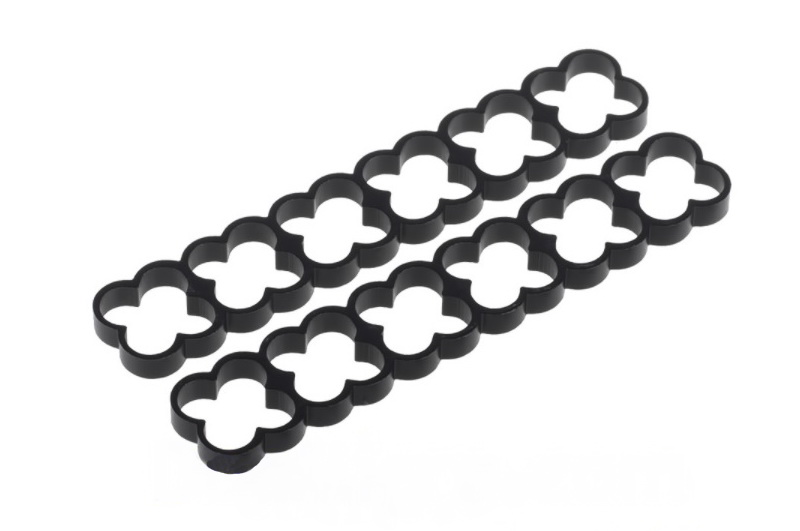

Les “Cable Combs”, que l’on nomme aussi des peignes, sont les accessoires indispensables pour assurer une présentation ordonnée des différents fils.
Bien que la Dark Power Pro 12 soit équipée de ce genre d’accessoires, be quiet! ne les propose pas à la vente.
Nous avons trois types de peignes :
Pour utiliser le peigne fermé, il est nécessaire de retirer chaque fil de l’une des prises du câble afin de le glisser dans les orifices dudit peigne.
Le peigne ouvert est souvent le peigne le plus utilisé, car on y insère facilement les différents fils comme nous allons le faire avec les câbles PCIe.
Mais ce genre de peigne présente un inconvénient quand on a à faire avec des câbles d’origine et non des câbles rallonge. En prenant comme exemple le câble ATX, il s’avère que pour passer d’une prise 24 broches à une prise 8 broches et une prise 20 broches, on se retrouve avec 4 fils doublés.

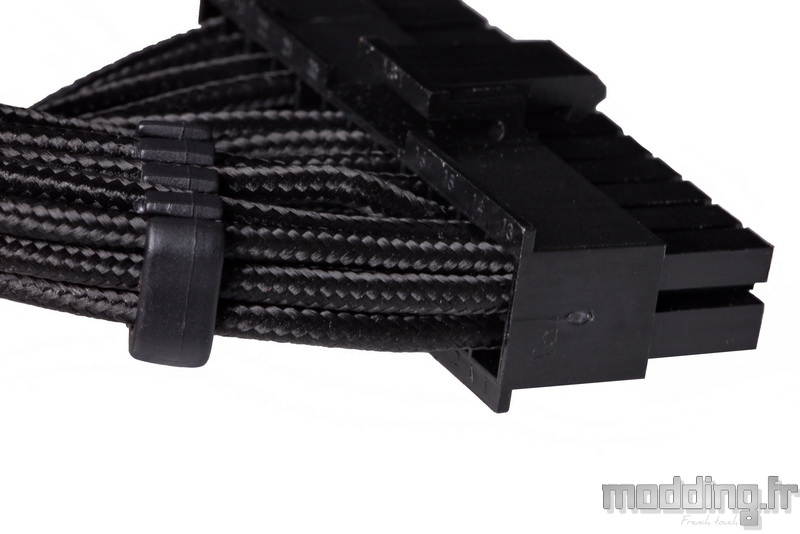

Comme on peut le remarquer sur la photo ci-dessous, le connecteur numéro 13 dispose de deux fils.
Dans ce cas, seul le peigne semi-ouvert permet de prendre en compte les trois fils.
Quel que soit le type de peigne, nous avons des modèles spécifiques au câble ATX (x24), au câble CPU ou au câble PCIe 8 broches (x8) ainsi qu’au câble PCIe 6 broches (x6). Il existe aussi des variantes x14 ou x16 permettant de prendre en charge les fils de deux câbles PCIe.

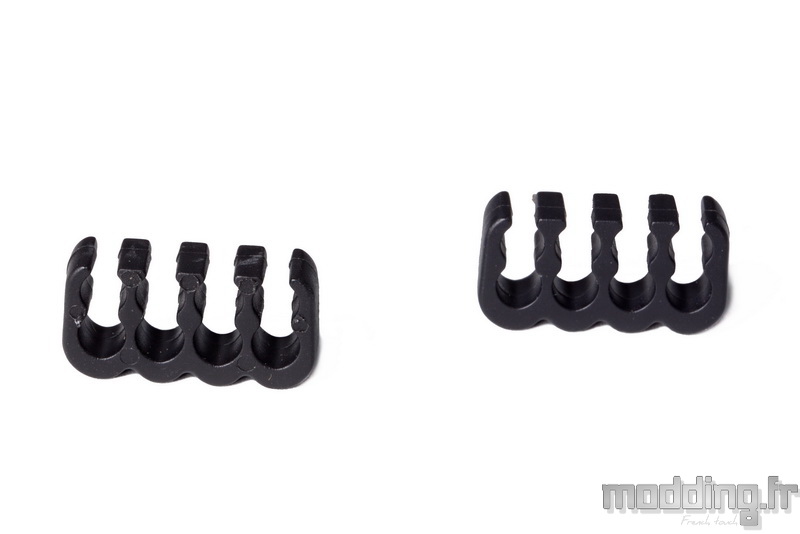

Ici, nous avons deux peignes semi-ouverts x8.
L’autre avantage de ce genre de peigne est que le câble peut présenter soit son côté ouvert, soit son côté fermé que l’on a plutôt tendance à privilégier.

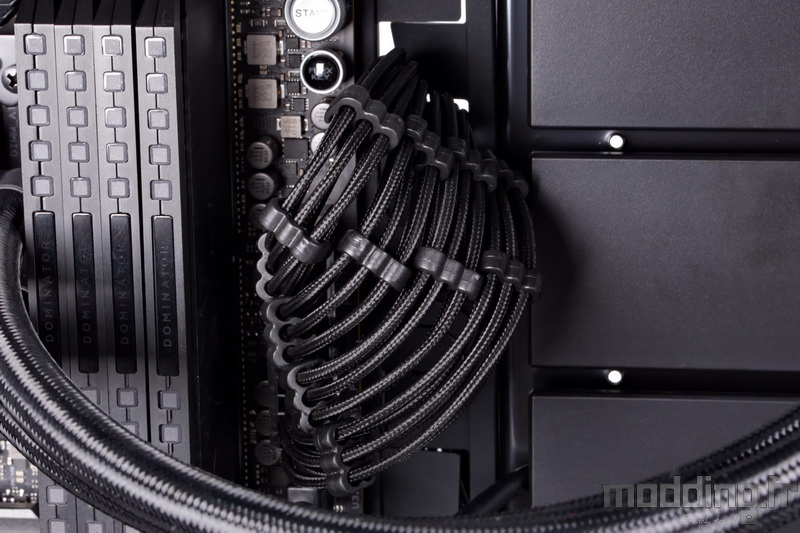

Si comme nous, vous n’avez plus d’exemplaires x24, nous pouvons toujours nous rabattre sur des modèles x8 ou x6 pour équiper notre câble ATX.
On décale les peignes pour donner un tout autre style.

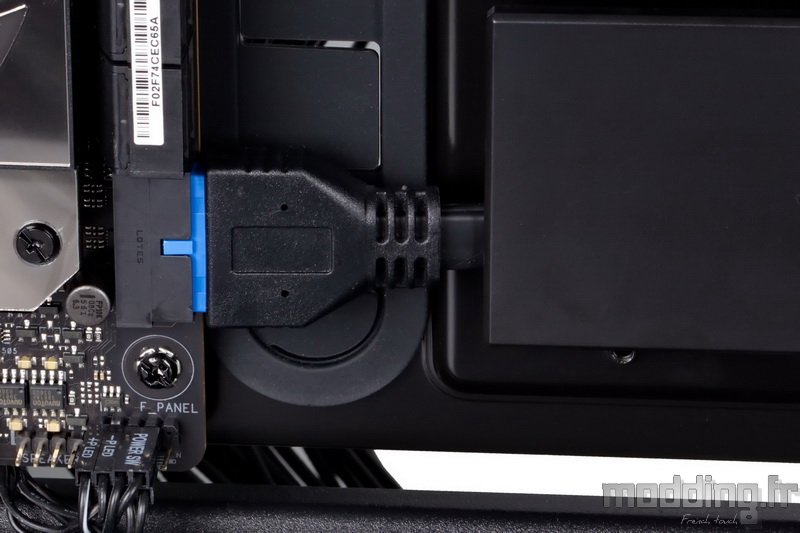

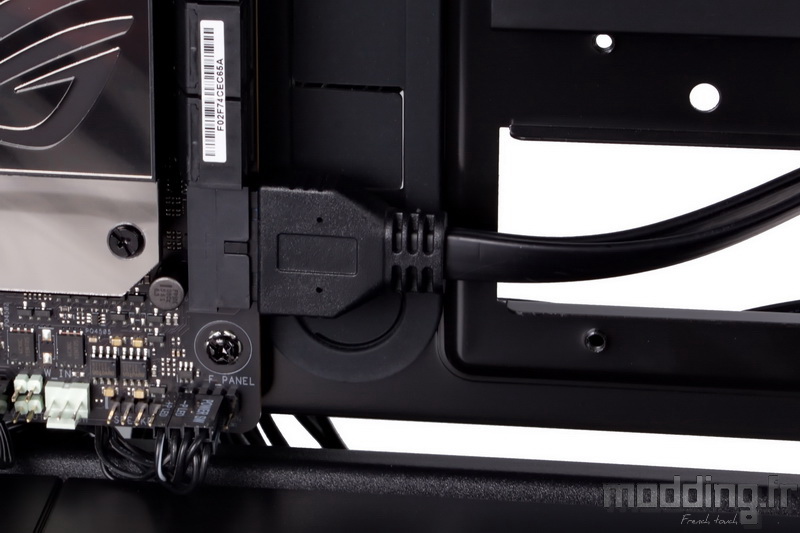

Le Silent Base 802 dispose d’une connectique interne USB 3.2 Gen 2 et une connectique interne USB 3.2 Gen 1.
Cette dernière est souvent équipée d’un manchon noir associé à une extrémité bleue.
Un détail…
Mais maintenant qu’on le sait, on ne voit que lui.
Un feutre noir et l’on n’en parle plus.
On connecte les autres câbles issus du boitier : prise audio et celles du Front Panel.
Maintenant que nous avons branché la majorité des câbles dans le compartiment principal, nous allons installer notre carte graphique.

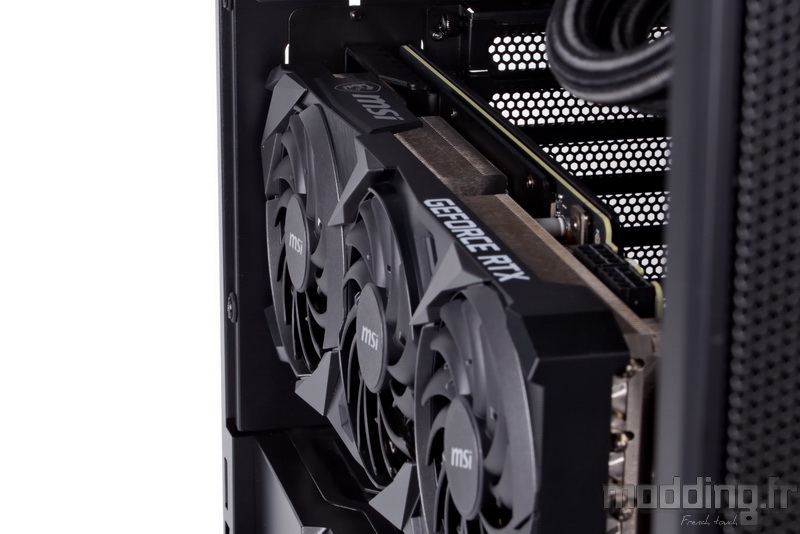

Le Silent Base 802 offre la possibilité d’installer la carte à la verticale. Une position qui permet d’apprécier le style de son système de refroidissement à travers la porte en verre trempé.
L’avantage est surtout d’ordre esthétique, mais ce type d’installation n’est pas sans défaut.
Cela implique l’acquisition d’un Riser pour connecter la carte sur le port PCIe de la carte mère.
Par ailleurs, on constate que cette installation rapproche nettement la carte graphique de la paroi vitrée du boitier. En d’autres termes, la ventilation se retrouve quelque peu bridée.

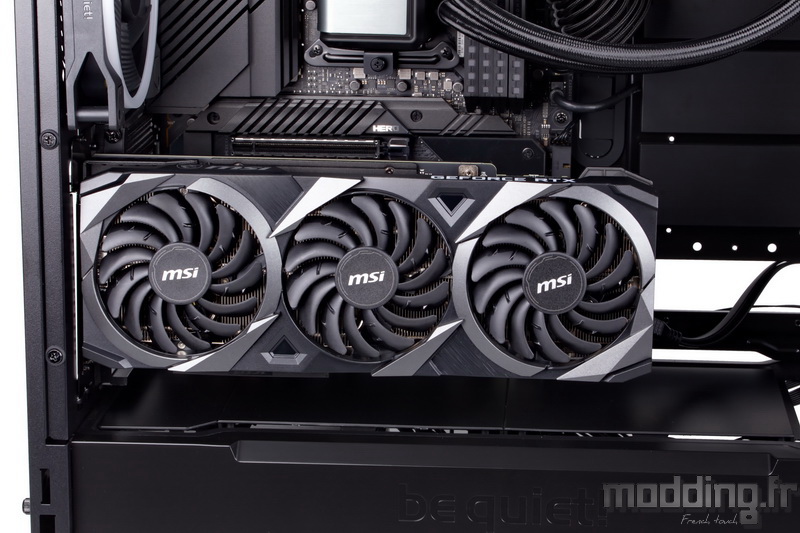

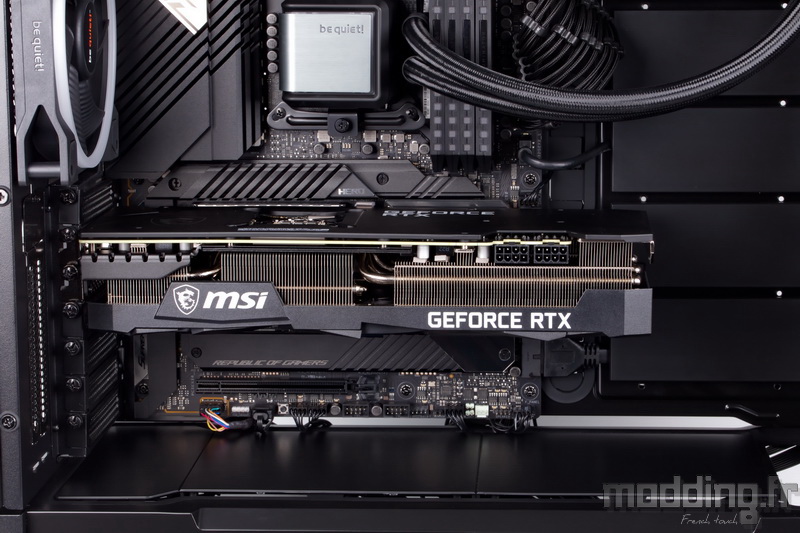

On reste classique et nous positionnons la carte graphique dans un plan horizontal avec un branchement direct sur la carte mère.
Nous avons pris des câbles PCIe optionnels CP-6610 (une seule prise PCIe par câble).

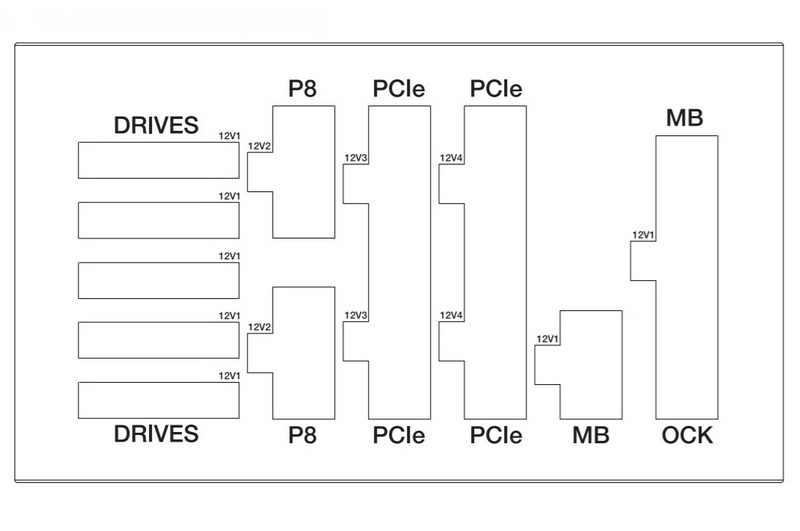

Notre carte graphique dispose de deux prises d’alimentation, cela permet de relier chacune de ces prises à l’un des rails de la Dark Power 12 (12V3 et 12V4).

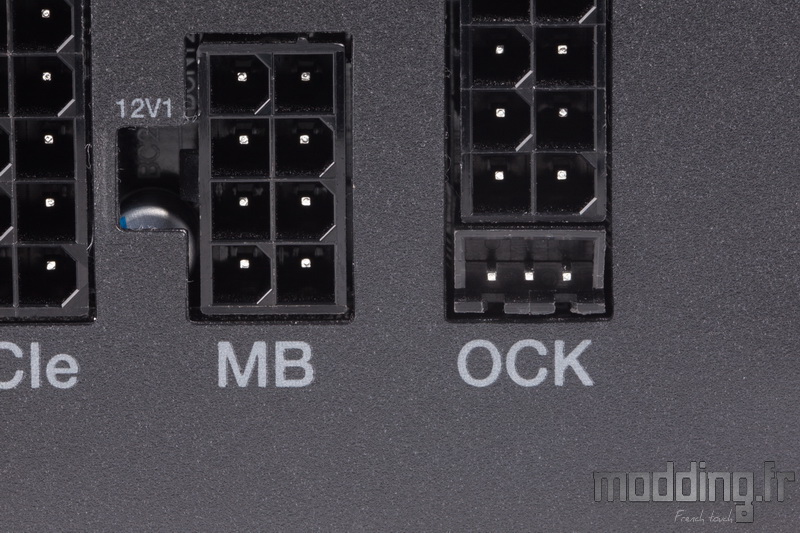

A noter que cette alimentation peut aussi basculer de son mode multi rail sur un mode simple rail. Pour cela, nous utilisons le petit cavalier que l’on connecte sur la prise OCK. (seulement lorsque le bloc d’alimentation est à l’arrêt).
Nous n’avons pas de fils doublés sur ce genre de câbles comme sur le câble ATX.

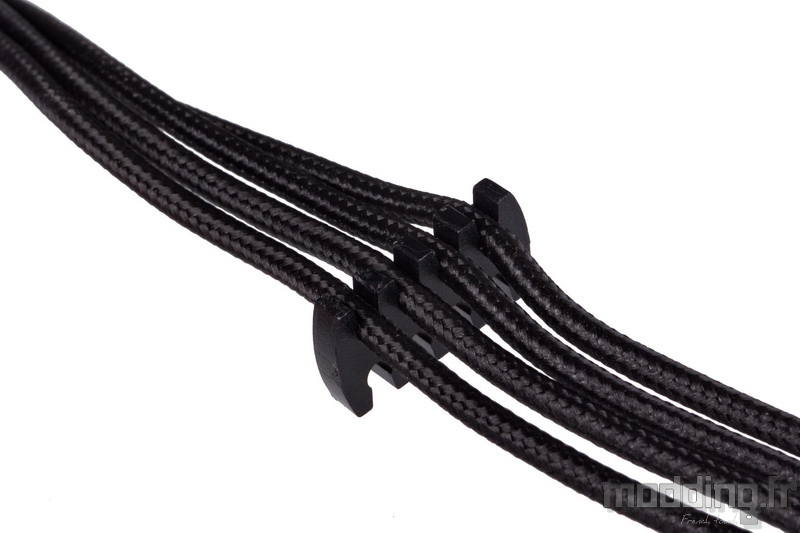

Cette fois-ci, nous allons utiliser les peignes de type ouvert.
Peigne ouvert ou fermé, il s’agit plus d’une approche esthétique et comme tout ce qui à trait au design cela demeure totalement subjectif.
Chacun d’entre nous y trouvera son compte, car tous les types de cables-combs permettent de mieux organiser les différents fils.

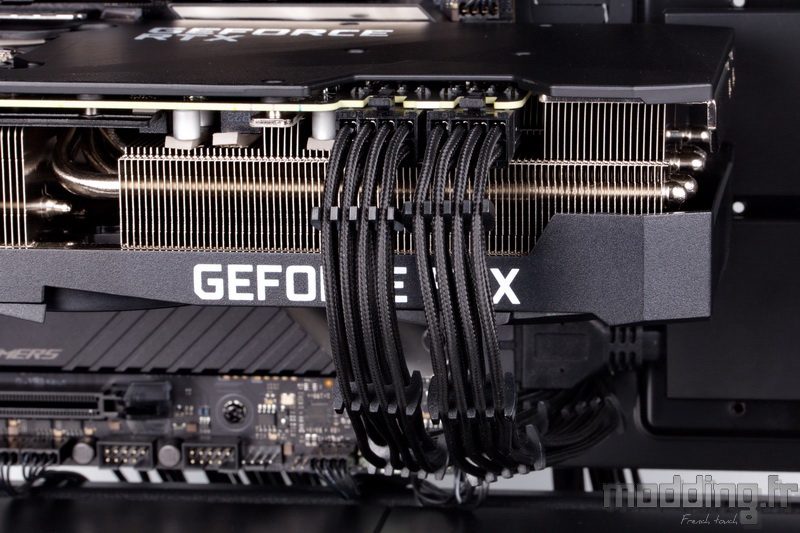

Il faut avouer que c’est tout de même plus net, avec les fils bien alignés.
Souvent, les peignes ouverts se destinent plus à des fils finement gainés. D’ailleurs, même avec ce genre de fil, nous conseillons de positionner au mieux les peignes, car il n’est pas évident de les déplacer par la suite.
Ce constat peut varier en fonction des marques.

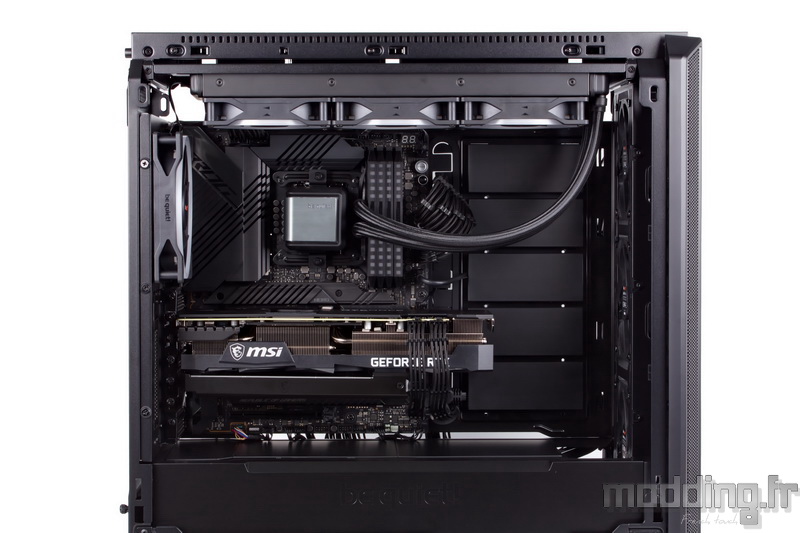

Nous avons bien avancé dans l’installation de notre configuration dans le Silent Base 802.
Le radiateur du Silent Loop 2 est installé tout comme les différents ventilateurs Light Wings qui ont remplacé les Pure Wings 2 d’origine.
Nous avons un total de trois Light Wings PWM High Speed 120 mm, trois Light Wings PWM 120 mm et un Light Wings PWM 140 mm.
Nous avons branché la plupart des câbles dans le compartiment principal.
Mais ce n’est pas fini.
Il nous reste à nous occuper du “câble management” du côté des coulisses.
Certes, la porte controlatérale est totalement opaque, on peut alors se satisfaire d’un rangement “vite fait”…
Ou pas…
Comme en témoignent les nombreux restes des colliers Serflex qui jonchent le sol, non du pied du Silent Base 802.
Les câbles sont nombreux, nous avons :
- Les câbles propres au boitier, issus du panneau des connectiques.
- Les câbles de notre alimentation, la Dark Power 12.
- Les câbles des ventilateurs Light Wings.
Et encore, nous avons retiré le HUB et nous n’avons pas installé d’unités de stockage dans cette zone du boitier.

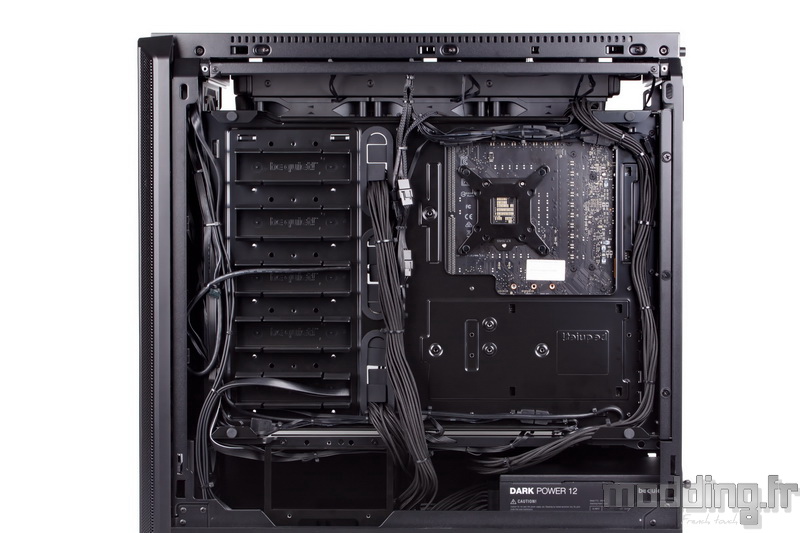

Nous avons reparti l’ensemble de ces câbles en quatre grands groupes.
Le Silent Base 802 dispose d’un bon nombre de points d’ancrage, ce qui nous facilite quelque peu le rangement des câbles.

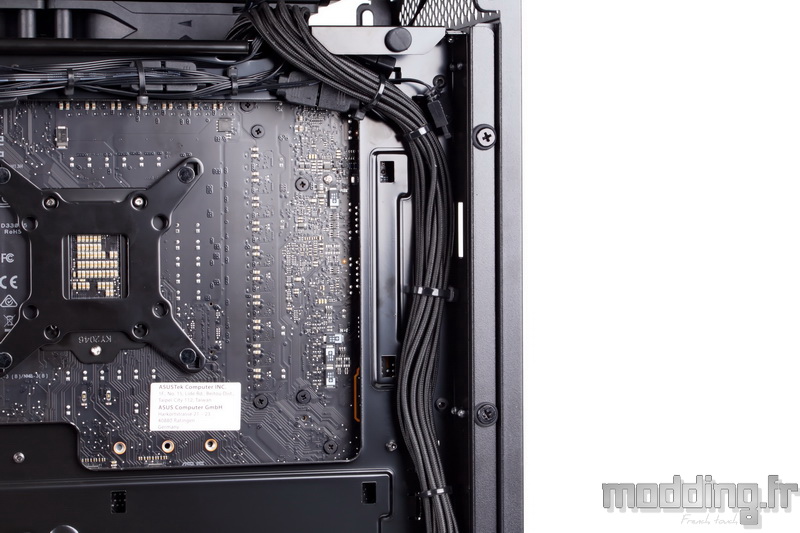

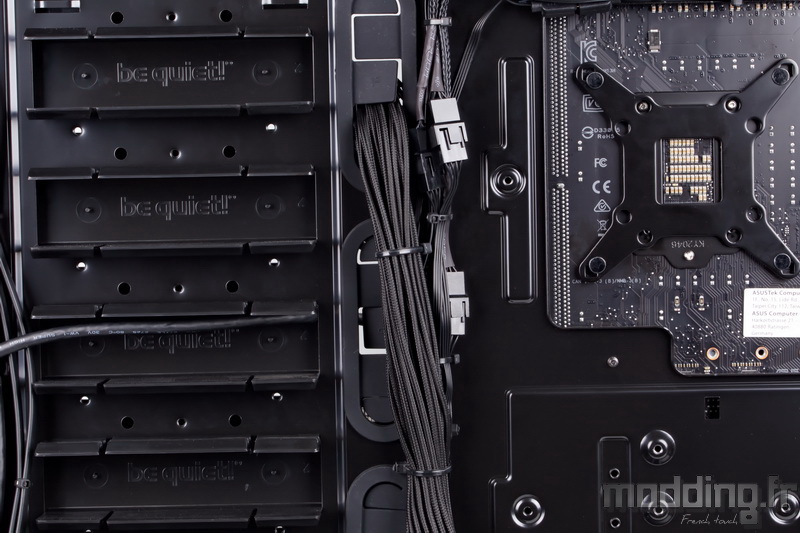

Le long du montant arrière du châssis, nous avons les deux câbles CPU.
Au centre, nous avons regroupé les fils du câble ATX ainsi que les câbles d’alimentation des ventilateurs installés sur le radiateur du Silent Loop 2.

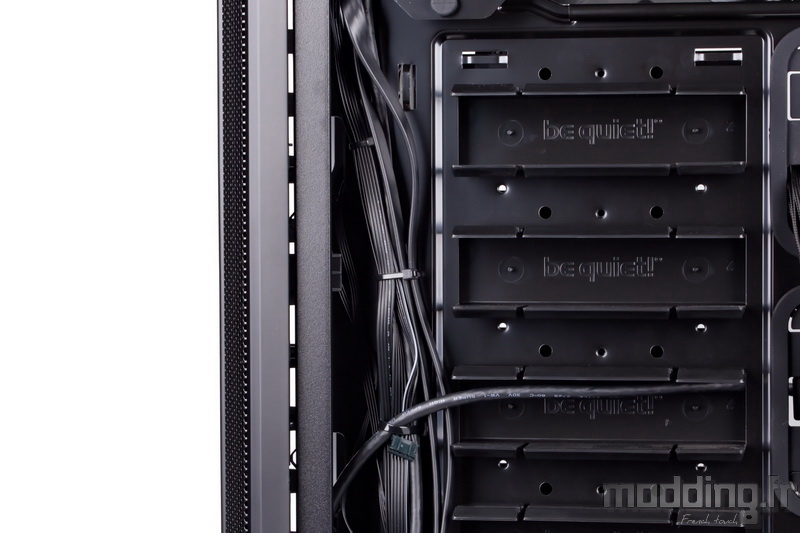

Le long du montant antérieur du châssis, nous avons les câbles issus du panneau des connectiques du boitier ainsi que les câbles des ventilateurs Light Wings positionnés à l’avant du boitier.
La difficulté supplémentaire est que chaque ventilateur Light Wings dispose d’un câble pour alimenter son moteur ainsi que d’un câble pour alimenter les LED aRGB.

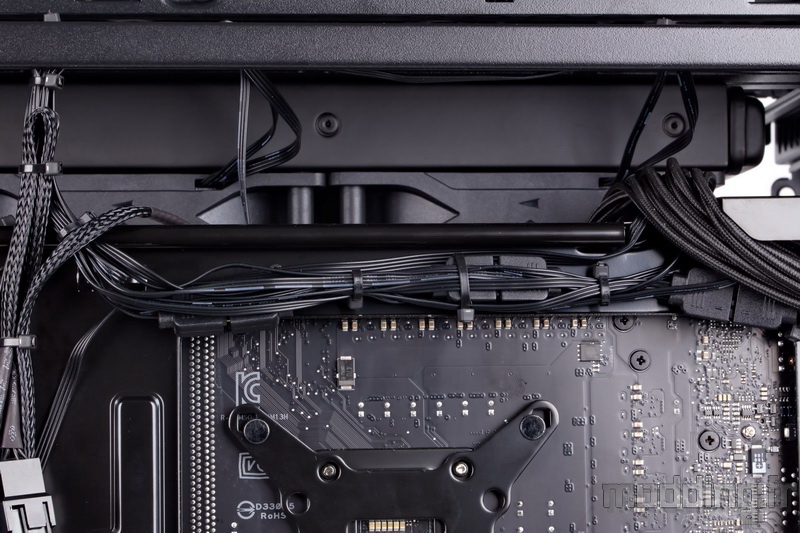

Les câbles aRGB des ventilateurs du Silent Loop 2 sont regroupés sur le bord supérieur du plateau de la carte mère.
On n’hésite pas à utiliser de nombreux colliers Serflex, bien plus de ce que l’on peut trouver dans le bundle des différents boitiers.

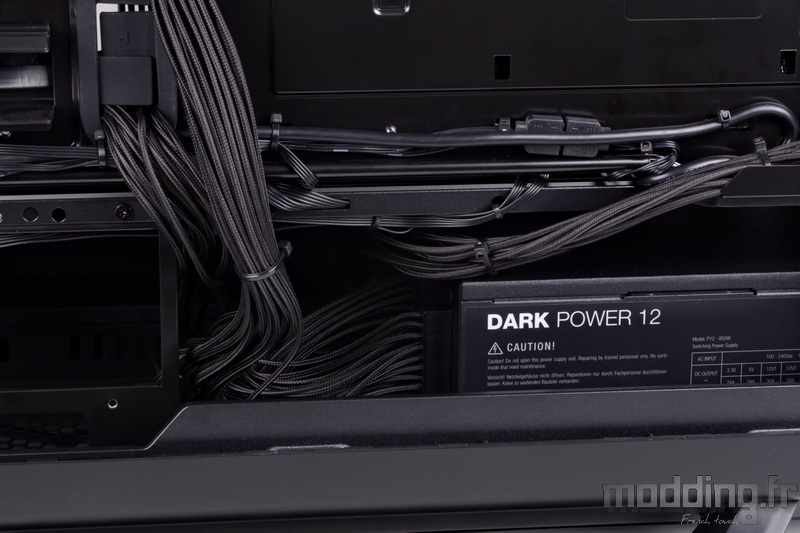

Aux côtés du câble ATX, on aperçoit les fils des deux câbles PCIe qui se dirigent aussi sous le cache-alimentation.
On note aussi la présence des câbles aRGB des ventilateurs positionnés à l’avant du boitier.
On précise que les câbles aRGB des Light Wings sont de type gigogne. Nous avons une prise aRGB mâle qui est repiquée sur la prise aRGB femelle.
Ce dispositif permet de relier les câbles aRGB entre eux avant de ne connecter qu’une seule prise aRGB sur l’un des headers aRGB de notre carte mère.
Il faut prendre son mal en patience pour bien organiser le rangement de l’ensemble des câbles.
On ne vous cache pas que nous avons parfois repositionné certains câbles pour optimiser le “câble management”.
Nous touchons au but.
A priori, nous devrions avoir terminé le montage de la configuration dans le Silent Base 802.
Toutefois, il reste un élément à modifier.

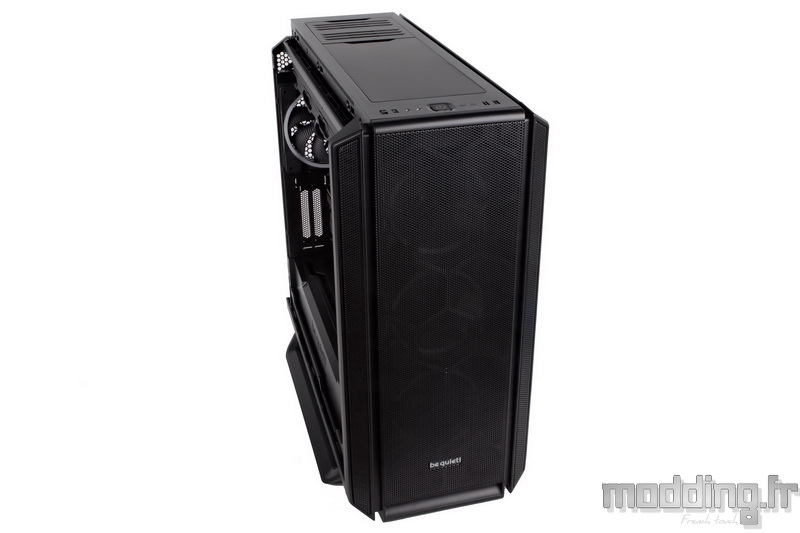

Le Silent Base 802 propose deux façades, mais aussi deux Top.
Nous avons donc un jeu qui optimise le niveau sonore du boitier.
Nous avons un autre jeu qui optimise le flux d’air.

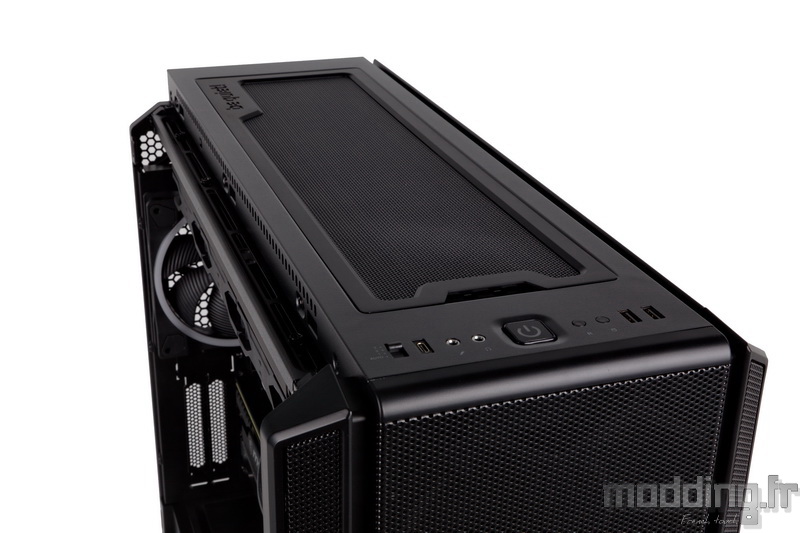

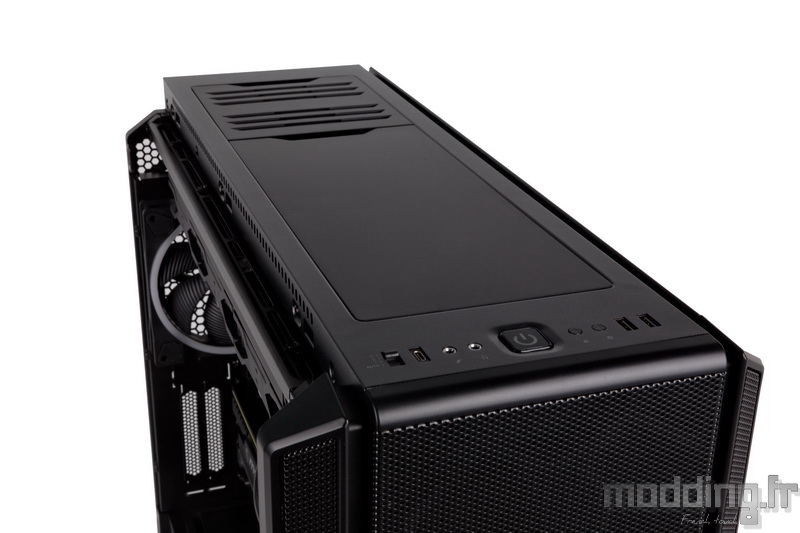

Rien de tel que d’installer la grille Mesh sur le haut du boitier pour faciliter l’extraction de l’air soufflé par les trois Light Wings “High Speed” installés sur le radiateur du Silent Loop 2 dans un mode “Push”.
