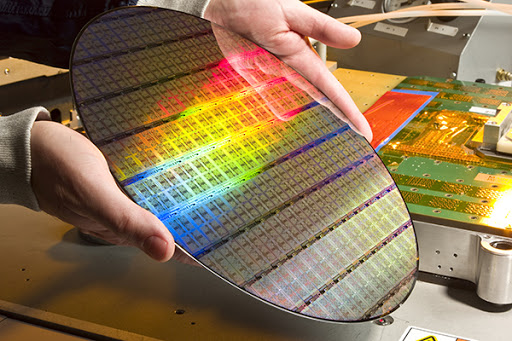

TSMC , le plus grand fabricant de puce en silicium au monde, vient de dévoilé un peu par accident dans un gros pdf le prix qu’elle facture pour ses wafers (plaque de puce). Et cette fuite concerne les processus de fabrication qui commence à 90 nm pour atteindre 5 nm , ce qui est son procédé de fabrication le plus avancé à ce jour. Les prix filtrés sont ceux d’avril dernier, donc surement relativement proche des prix actuels.

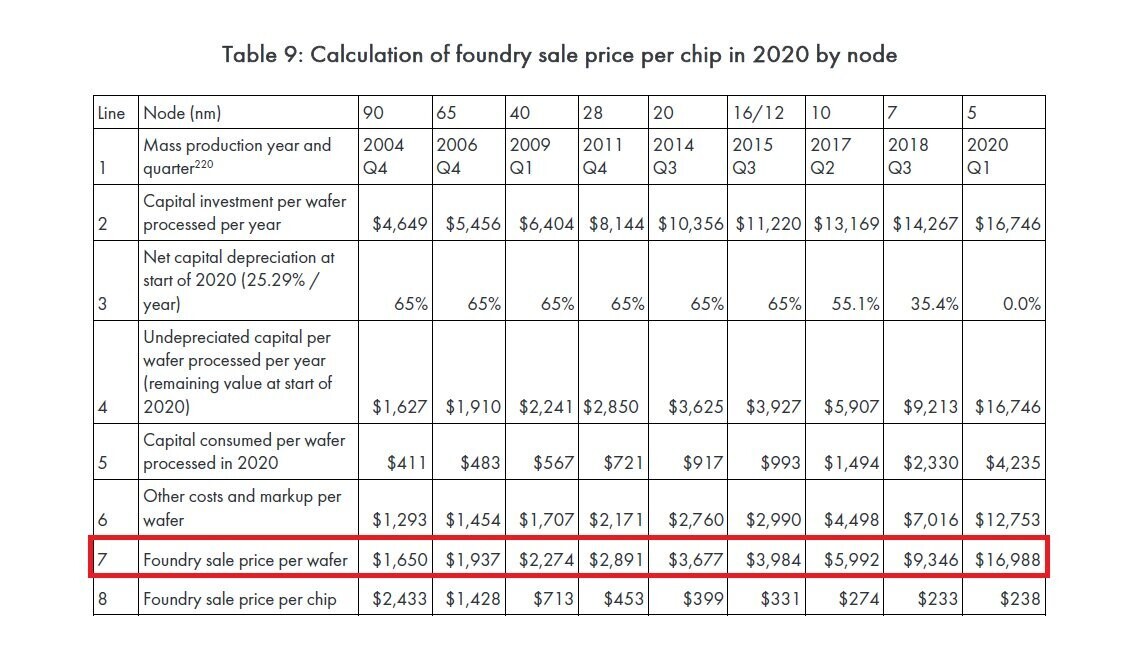

Comme nous pouvons le voir, de 90 nm à 12 nm, il n’y a pas de grandes différences de prix, avec un prix d’environ 1650 $ , tandis qu’un 16 ou 12 nm coûte 3984$ .
Mais si on passe sur des procédés de fabrication plus moderne avec par exemple du 10 nm, nous commençons déjà à voir de gros sauts de prix, une “plaquette” de ce type a un coût de 5992$. Et quasi le double pour du 7 nm à 9346$ . Et pas loin de 16 988$ pour un accès au 5 nm .

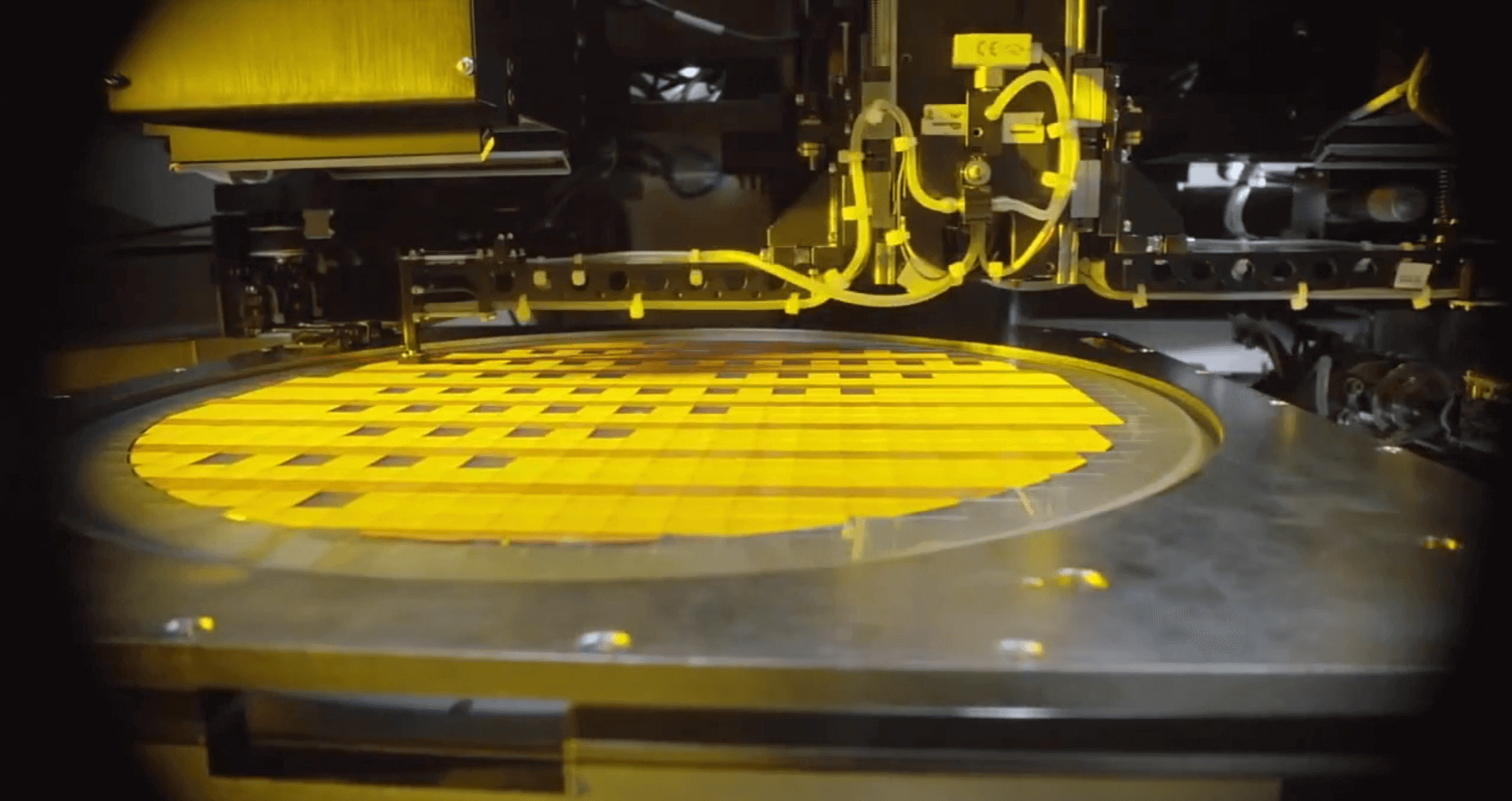

Mais on ne sait pas combien de siliciums fonctionnels sont susceptibles d’être extraits de ces plaquettes. Car le rendement des méthodes est souvent très variable en fonction de la maturation du processus industriel.
