Tests :
Config de test :
Niveau sonore
Les ventilateurs du Dukase Liquid
Un test est effectué sur le ventilateur du boitier ainsi que sur ceux de l’AIO.
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Seasonic X-850 en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, elles sont contrôlées par un multimètre.

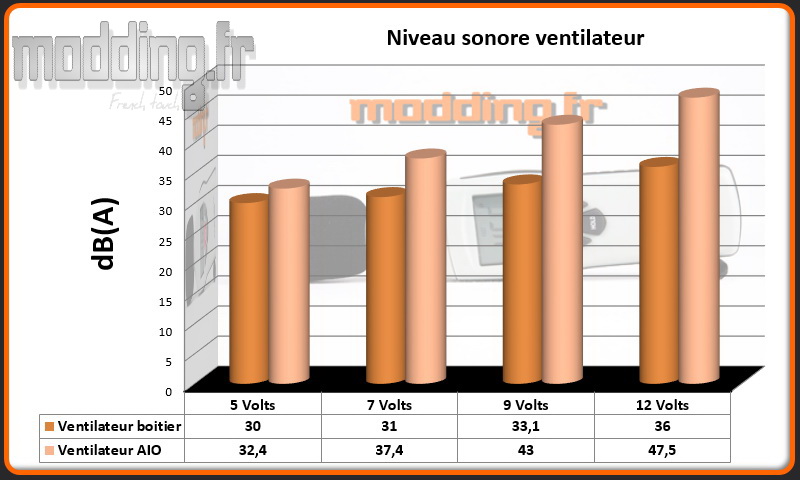

Niveau sonore

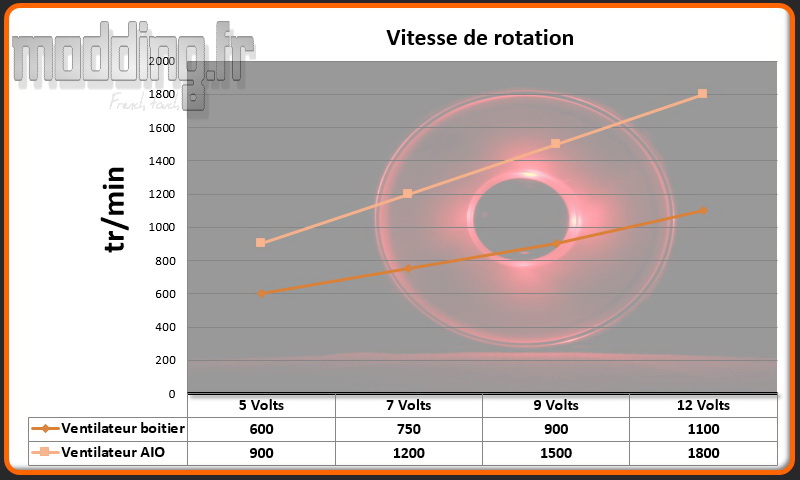

Vitesse de rotation
Le niveau sonore du ventilateur du boitier reste relativement discret voire même inaudible en deçà de 9 V.
Le ventilateur TF120 du Captain240EX est discret mais seulement à sa vitesse minimale…. il donne beaucoup plus de voix notamment à 12 V.
Ambiance sonore

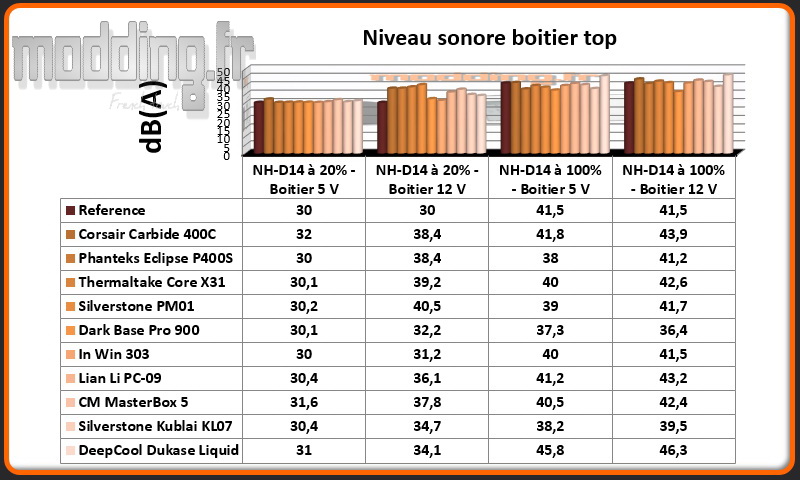

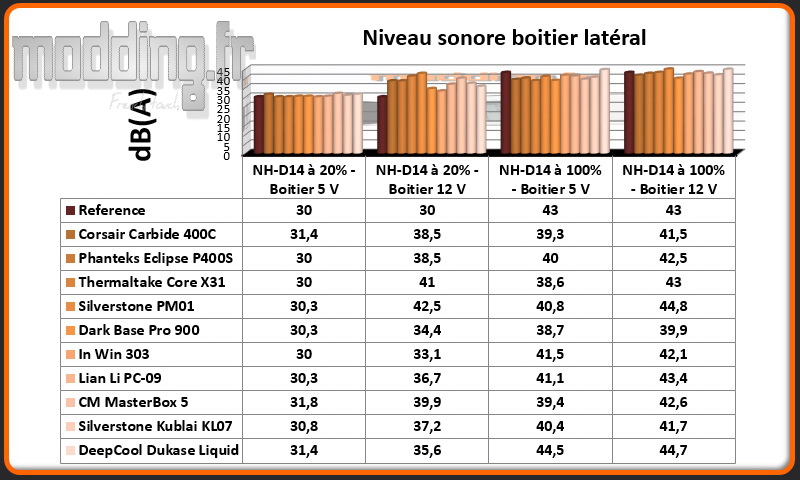

Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, à mi-hauteur.
- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5 V– Ventilation NH-D14 20% (B 5V / NH-D14 20%)
- Ventilation boitier 12 V – Ventilation NH-D14 20% (B 12V / NH-D14 20%)
- Ventilation boitier 5 V– Ventilation NH-D14 100% (B 5V / NH-D14 100%)
- Ventilation boitier 12 V – Ventilation NH-D14 100% (B 12V / NH-D14 100%)
Le ou les ventilateurs du boitier sont branchés sur des adaptateurs Molex en 5 V et 12 V, l’AIO Captain 240EX est géré par le logiciel MSI Command Center.
Nous gardons la dénomination “NH-D14″ dans le tableau pour le Captain 240EX.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (20%).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…ni même une mouche! en même temps, elles hibernent….).
Pour avoir un relevé « référence » du niveau sonore, nous avons soumis au sonomètre la config hors du boitier avec un relevé à 30 cm (pour palier à la distance dans un boitier) en position latérale et au-dessus telle que la carte mère se positionne dans le boitier.
Cas spécifique du Dukase Liquid, nous avons donc gardé son AIO en place et nous comparons les relevés avec les autres boîtiers dans lesquels nous avions le ventirad Noctua NH-D14.
Avec l’ensemble de la ventilation au minimum, nous avons un niveau sonore qui plait à nos oreilles!
Par contre, une fois que l’on passe le Captain à sa pleine vitesse, le boitier devient vraiment audible mais ça souffle fort!
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au-dessus de la carte graphique.
Le relevé des températures de la carte mère (sonde SYSTIN et TMPIN3) et de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor v1.29.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Les ventilateurs du Captain 240EX sont configurés par le logiciel MSI Command Center comme suit :
- –> 40° = 20%
- 40°–> 55° = 20% –> 100%
- 55° et + = 100%
On effectue les relevés avec la ventilation du boitier à 5 V et à 12 V sous :
- OCCT CPU
- OCCT CPU + démo en boucle de 3D Mark Fire Strike.

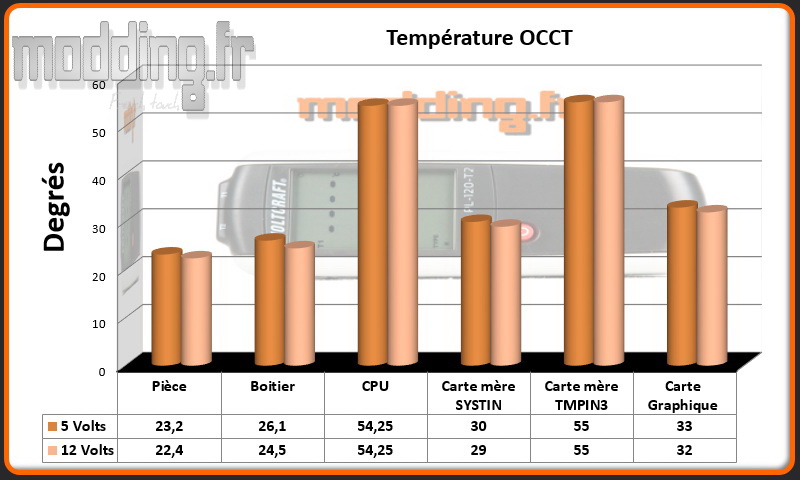

OCCT CPU

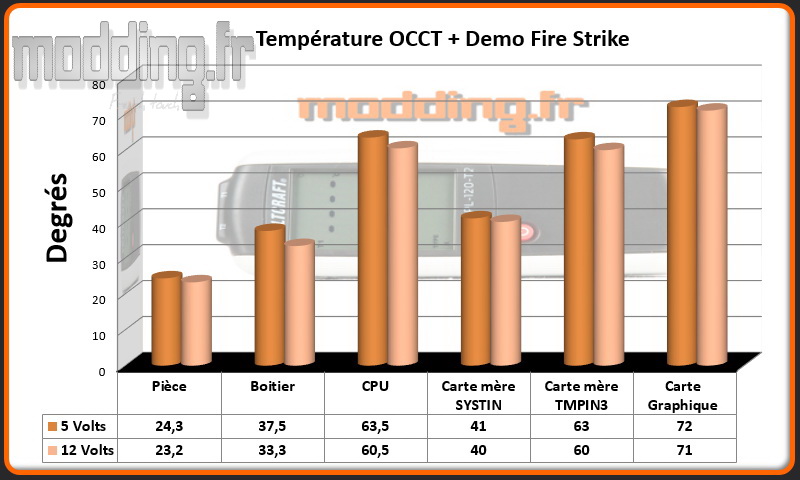

OCCT CPU + Fire Strike
Le passage de 5 V à 12 V améliore les performances de refroidissement essentiellement lors du test combiné.
Nous allons comparer les résultats avec les boîtiers précédemment testés, même si la configuration du test était basé sur le NH-D14. Cela permet de se faire une idée plus globale du concept “tout-en-un” qu’offre le Dukase Liquid.
Nous insérons aussi un test avec la config hors du boitier mais toujours refroidi par le Captain 240EX afin d’apprécier l’impact de la ventilation du boitier.
Nous prenons seulement en compte les résultats du test du boitier effectué avec leurs ventilateurs alimentés en 12 V.
Les résultats sont exprimés en valeur Delta, c’est à dire la différence avec la température de l’air ambiant.

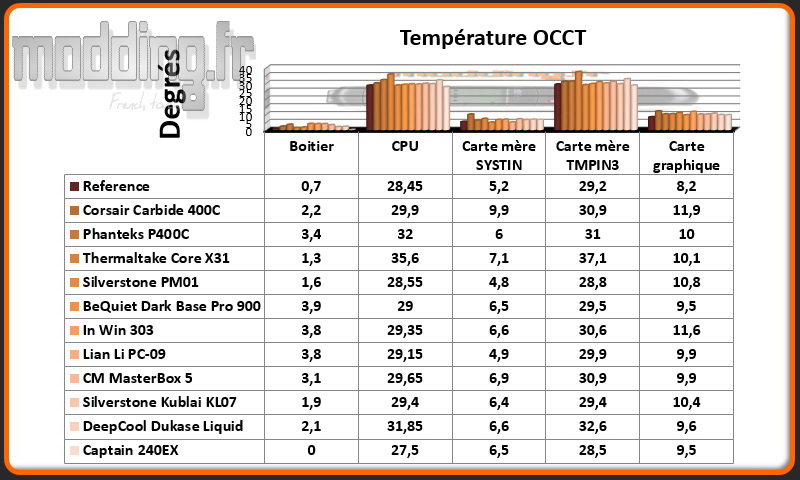

Comparatif OCCT CPU

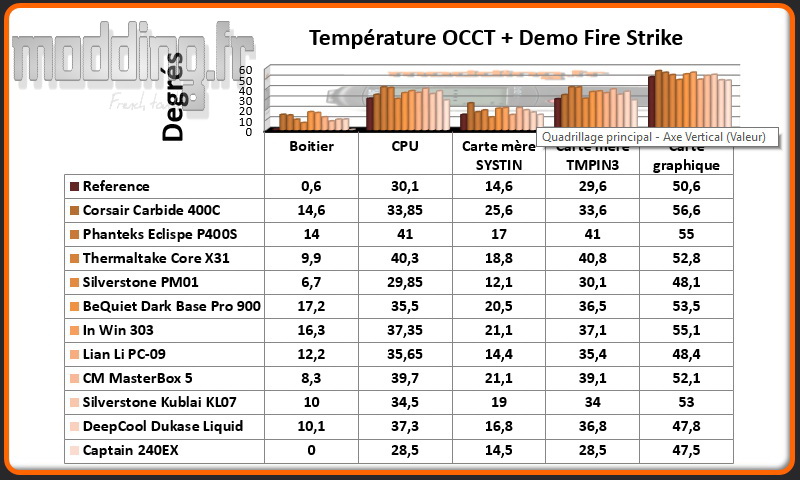

Comparatif OCCT CPU+Fire Strike
On remarque que par rapport à la config en dehors du boitier, le Captain 240EX a un peu de mal à tirer tout son potentiel….
Ceci s’explique par l’absence de flux d’air actif à l’interieur du Dukase Liquid du fait de la présence d’un seul ventilateur.
Lors du test combiné, la chaleur engendrée par la carte graphique stagne au sein du boitier et du coup le Captain ne peut brasser que cet air chaud….
