Montage :

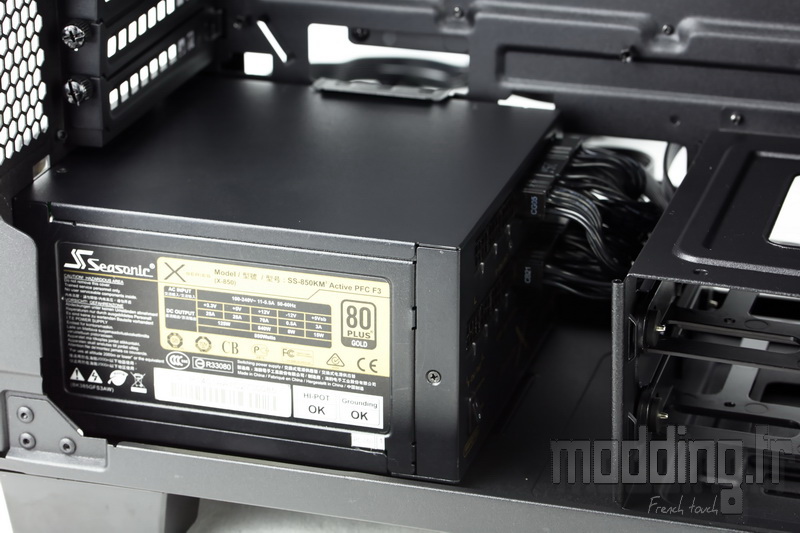

On retire les deux caches qui couvrent la partie basse du boitier et on insère le bloc d’alimentation dans son logement.
Corsair donne comme profondeur disponible une valeur de 200 mm …. à condition d’avancer la cage HDD.

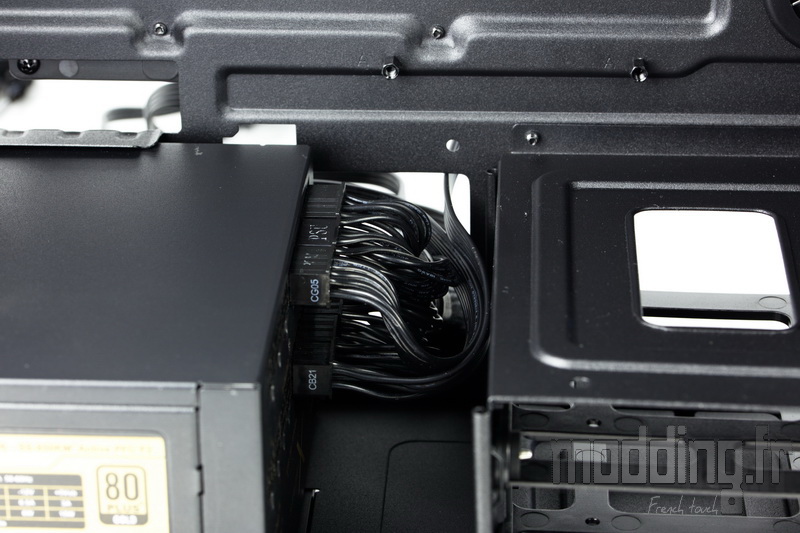

Notre Seasonic mesure 160 mm et vu l’espace restreint avec la cage HDD en place sur sa position par défaut, il est préférable de connecter à l’avance les différents câbles..

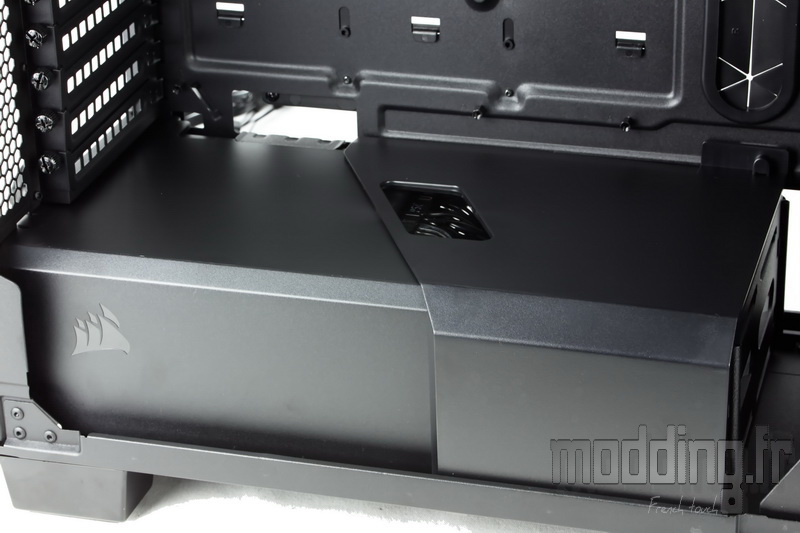

On ne mettra les caches qu’au dernier moment car il ne faut pas compter sur l’ouverture pour le passage des câbles pour espérer brancher celui qui manque par la suite.

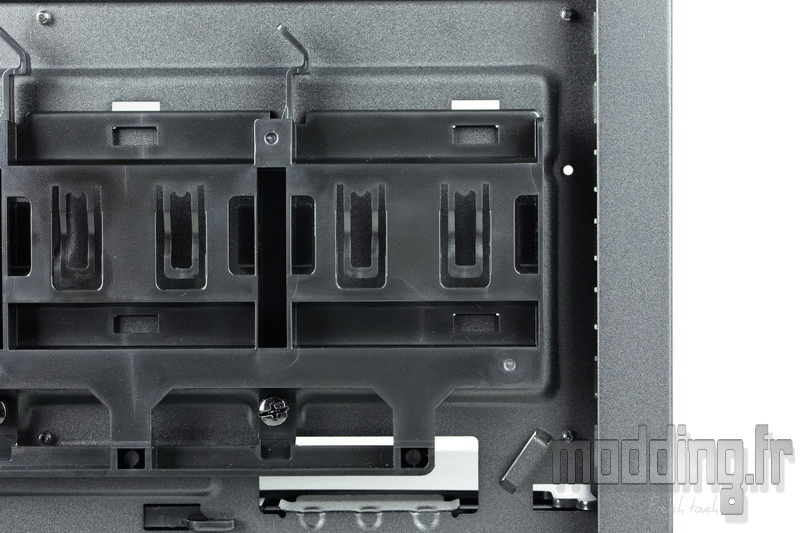

Les unités de stockage 2.5″, plus particulièrement les SSD de par l’absence de silentblocs, prennent place dans le support dédié placé derrière le plateau de la carte mère.
Aucun outil n’est nécessaire, on glisse le SSD au fond de son logement jusqu’à ce que le petit levier en plastique se referme sur lui.
Nous avons vu que le support est pourvu d’un ressort au fond de chacun des trois logements.
Une pression sur le levier libère automatiquement l’unité de stockage en éjectant ce dernier.
On constate que la connectique ne peut être placée que vers le haut de par la configuration du support.

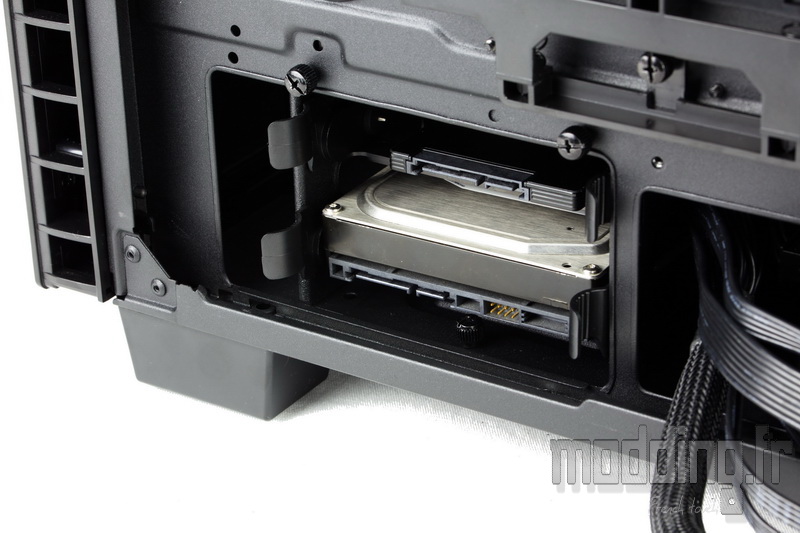

Le disque dur 3.5″ vient prendre place dans le tiroir de la cage HDD.
Ce dernier intègre des silentblocs au niveau des ergots de prise en charge du disque.
Ici aussi on se passe d’outil, il suffit d’insérer l’un des bords de l’unité en faisant coïncider ses trous avec les ergots du panier.
Ensuite on exerce une pression sur le bord opposé du panier afin de pouvoir insérer complètement le disque dur 3.5″.

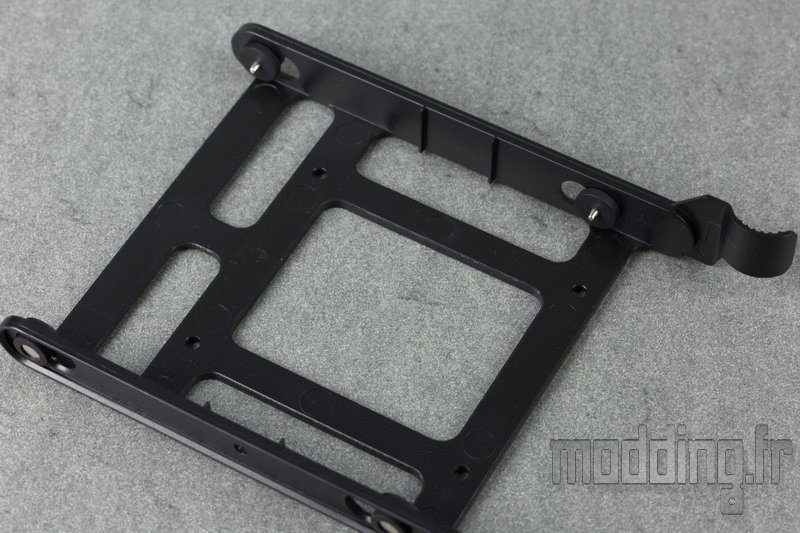

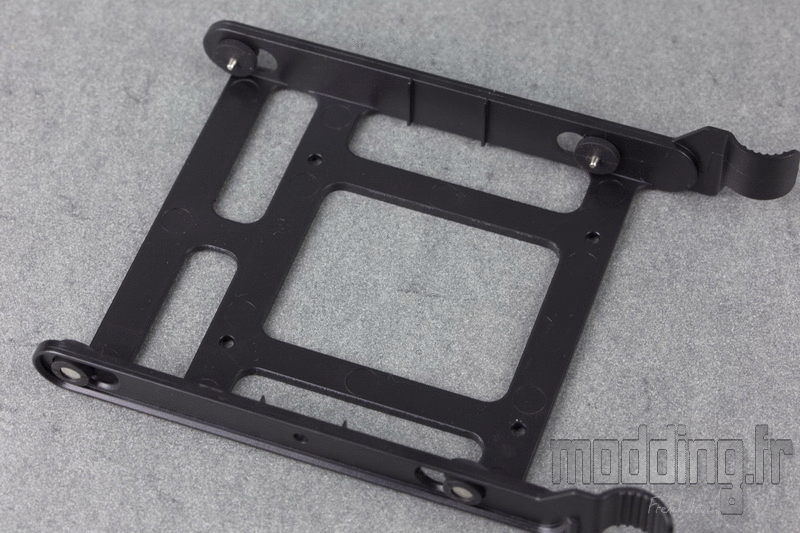

Chacun des deux tiroirs peut aussi accueillir une unité 2.5″.
Dans ce cas, il nous faut un tournevis et 4 vis M3.
La fixation se fait par dessous l’unité qui reste centrée par rapport au tiroir.
Il ne reste plus qu’à mettre en place les paniers en les glissant au fond de la cage HDD.

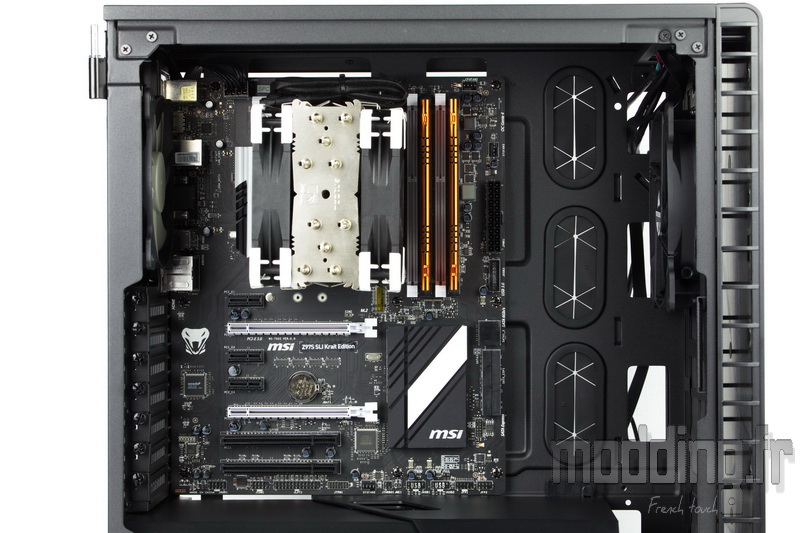

Le montage de la carte mère ne pose aucun soucis particulier.

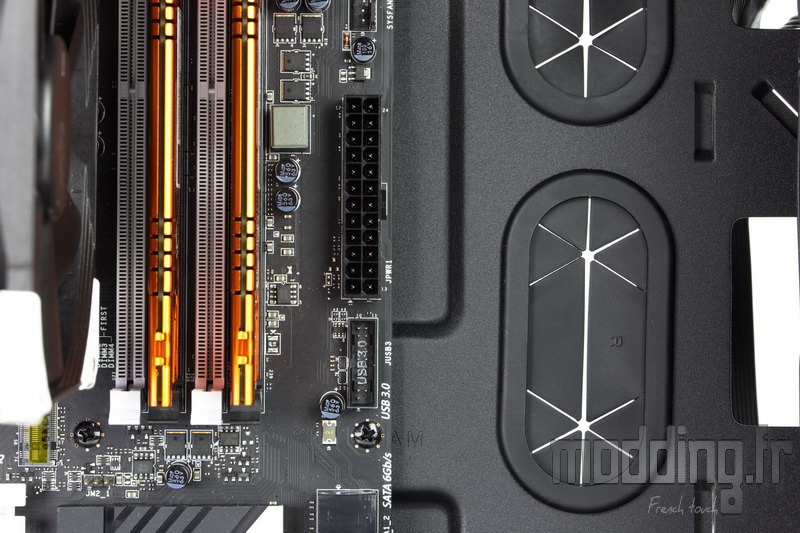

On remarque que les passages de câbles sont plus éloignés du bord de la carte qu’à l’habitude.
Ceci s’explique par le fait que le 400C peut accueillir une carte mère jusqu’au format E-ATX.
On note un décalage des ouvertures par rapport à la prise ATX 24 broches.

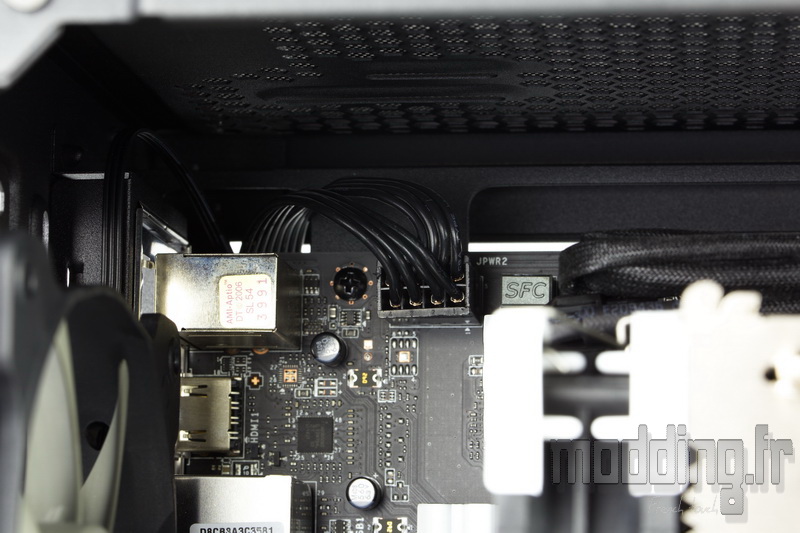

Le câble CPU peut être mis en place après la fixation de la carte mère.
On apprécie le décalage de l’ouverture bien en arrière du châssis.
La place disponible sur le haut du boitier semble assez restreinte, mais le décalage des emplacements ventilateurs vers la porte principale permet de s’affranchir de la présence de la carte mère.
Pour autant seul l’emplacement en 120 mm passe au delà des slots mémoires et si les dissipateurs des barrettes n’ont pas une taille excessive, on peut envisager d’y associer un radiateur en 240.

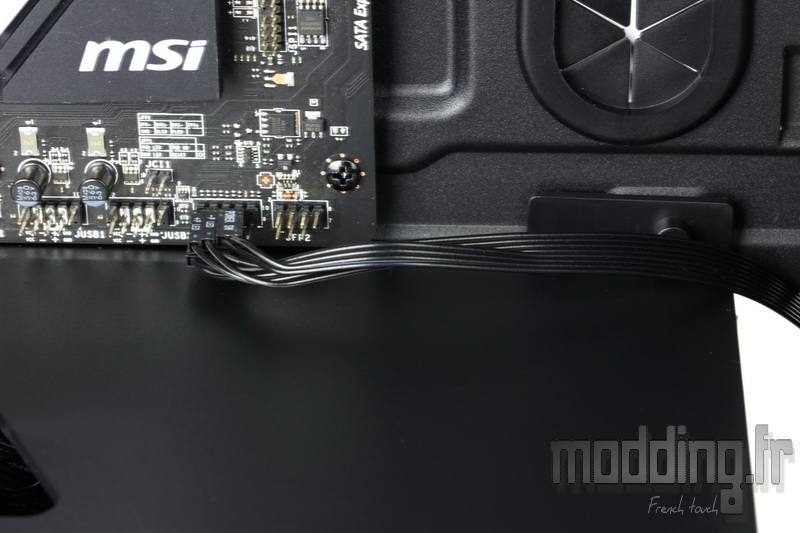

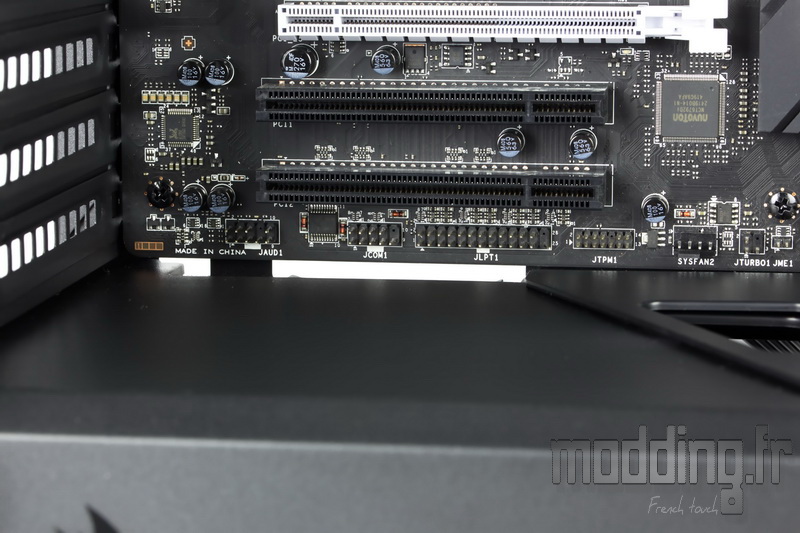

Nous trouvons des passages de câbles sous la carte mère pour y faire passer ceux du panneau avant.
La carte mère descendant au contact des carénages, on passera les câbles au préalable.
Une petite ouverture au niveau du cache de la cage permettrait de passer le câble de la connectique boitier sans faire de détour…
La grande ouverture étant aussi éloignée et même plus centrale rendant moins discret le passage du câble que le long du plateau de la carte mère.

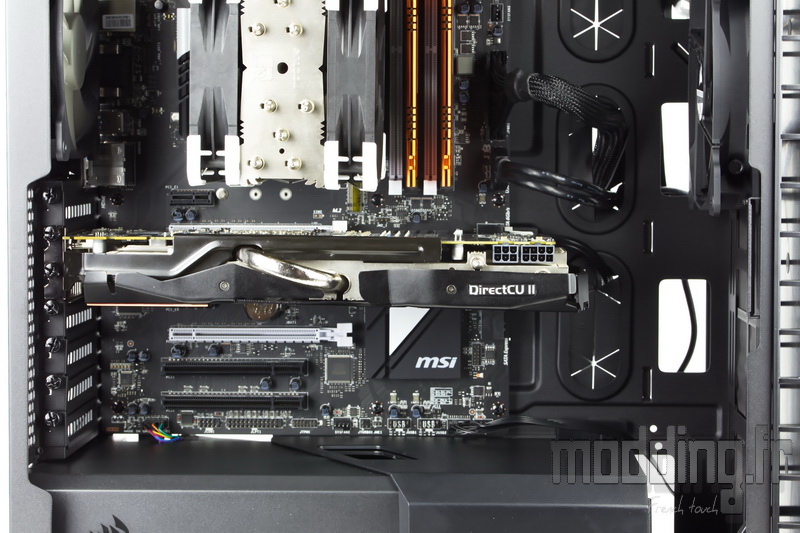

On passe à la mise en place de la carte graphique.
Nous avons jusqu’à 370 mm de disponible.
En théorie, car cela dépend de ce que l’on va placer à l’avant du châssis, ventilateur…. radiateur…
Mais cela laisse quand même pas mal de marge notamment pour notre R9 280X custom.
On apprécie les ouvertures supplémentaires à l’avant du châssis.
On branche les différents câbles…

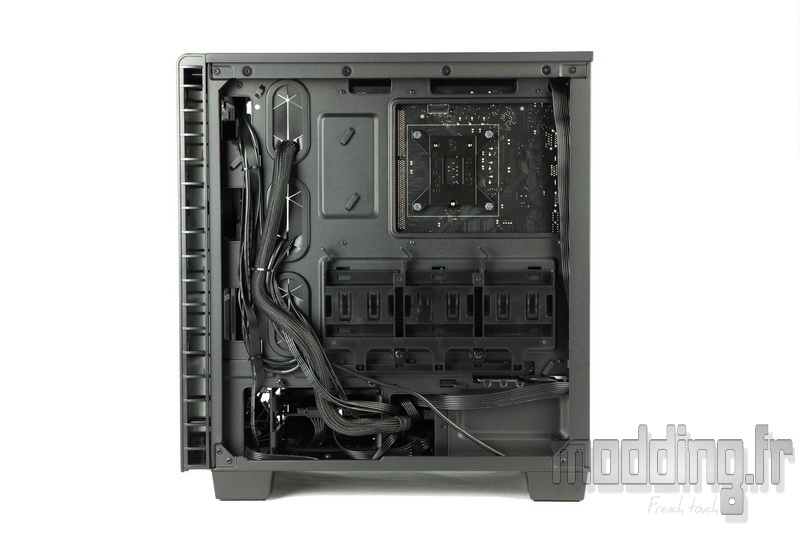

… Et on les range du coté des coulisses.
Les points d’ancrage sont assez nombreux pour faciliter la tâche et ce malgré le faible espace alloué au câble management
Par contre le support 3 SSD peut nous gêner quelque peu… Nous aurions aimé trois supports indépendants qu’un seul commun. Ainsi nous aurions plus de modularité.
L’accès à l’arrière du Socket est optimal.
Au niveau du ventirad, nous avons 170 mm de disponible! au temps dire que cela englobe tous les modèles du marché.

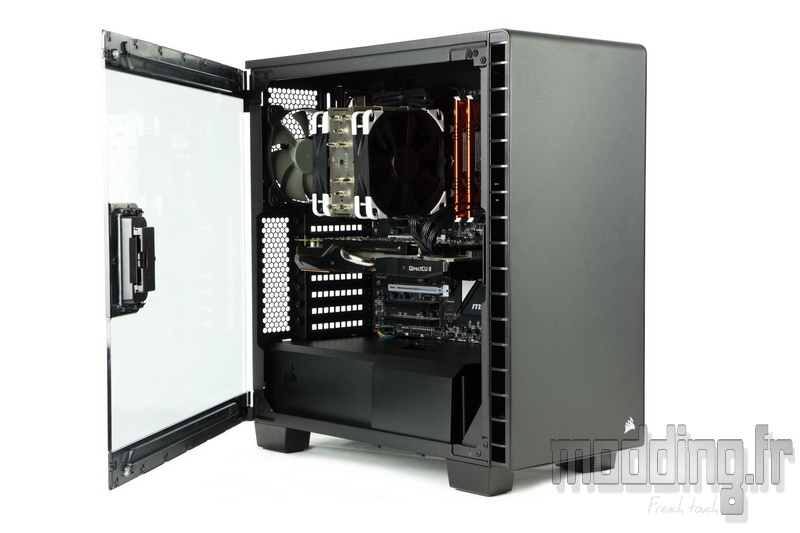

On pose la porte latérale vitrée sur ses gonds….
… et on la referme délicatement sans avoir à la claquer, les deux aimants veillant à sa bonne fermeture en plus de la poignée.

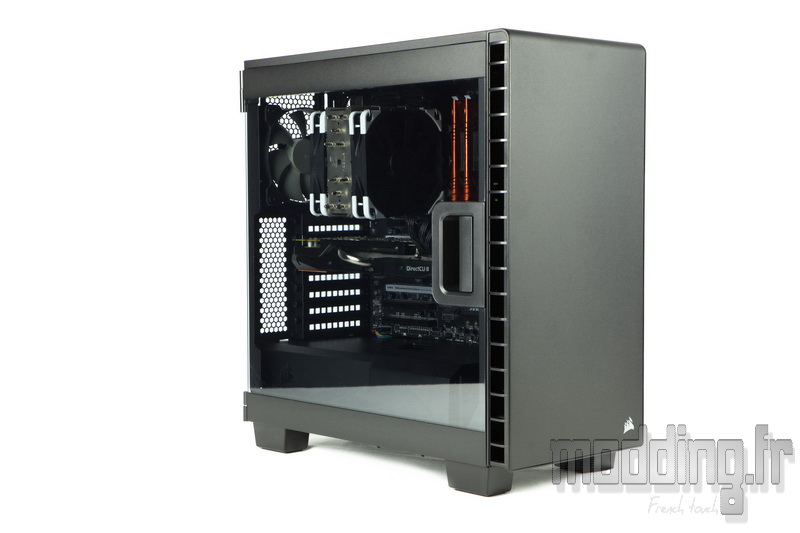

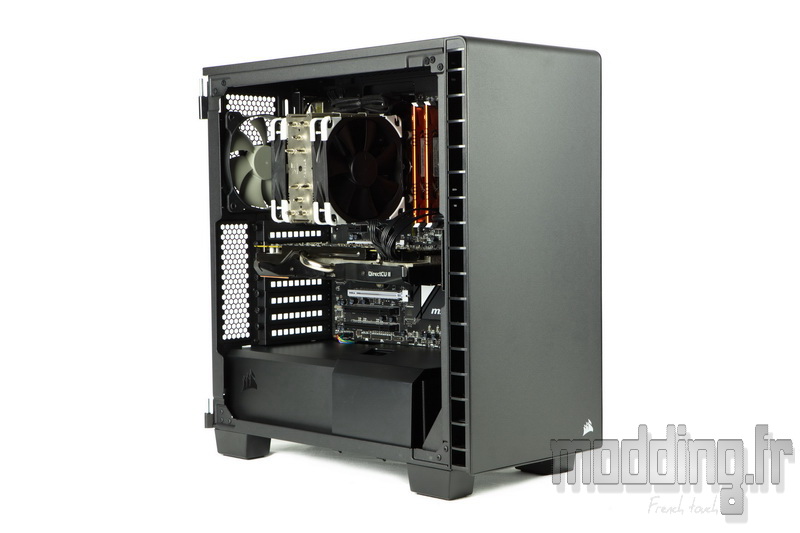

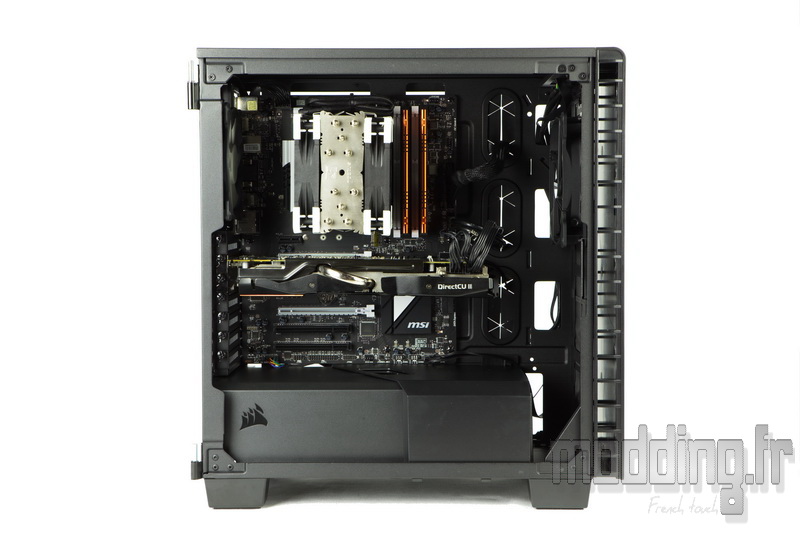

Une sacré vue sur notre config s’offre à nous avec cette large baie vitrée et son coté légèrement teinté!
