Tests :
Config de test :
Niveau sonore
Les ventilateurs du View 71TG
Un test est effectué sur les ventilateurs du boitier : Riing 14 Led Blue.
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Seasonic X-850 en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, elles sont contrôlées par un multimètre.
Niveau sonore
Vitesse de rotation
Les ventilateurs peuvent facilement donner de leur voix mais en contre partie cela souffle pas mal… Cependant en réduisant leur vitesse, ils se font nettement plus discrets.
Thermaltake fournit dans le bundle des adaptateurs permettant de réduire la vitesse de rotation à 1000 tr/min si on désire avoir une ventilation qui reste dans le domaine du silence. D’autant que pour rappel, les Riing 14 Led Blue qui équipent le View 71TG sont cablés 3-pins et ne bénéficient pas de gestion PWM.
Ambiance sonore
Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, à mi-hauteur.
- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5 V – Ventilation Silent Loop 120 20% (AIO 20% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation Silent Loop 120 20% (AIO 20% – Boitier 12 V)
- Ventilation boitier 5 V – Ventilation Silent Loop 120 100% (AIO 100% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation Silent Loop 120 100% (AIO 100% – Boitier 12 V)
Le ou les ventilateurs du boitier sont branchés sur des adaptateurs Molex en 5 V et 12 V, le ventilateur de notre AIO est géré par le logiciel de notre carte mère Gigabyte.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (mode hybride).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…ni même une mouche! en même temps, elles sont parties dans l’hémisphère Sud….).
Pour avoir un relevé ‘’référence’’ du niveau sonore, nous avons soumis au sonomètre la config hors du boitier avec un relevé à 30 cm (pour palier à la distance dans un boitier) en position latérale et au-dessus telle que la carte mère et le Silent Loop 120 se positionnent dans le boitier.
Une fois que l’ensemble de la ventilation est au repos, le View 71TG se révèle être silencieux, on ne tombe pas dans l’extrême mais cela reste très discret comme fond sonore.
La colonne “AIO 100% – Boitier 5 V” permet de quantifier la filtration de la nuisance sonore issue de la la config. On constate que même si les panneaux en verre ne sont pas au contact avec le châssis, ils absorbent les “fuites sonores”.
En passant la ventilation au maximum, on ne peut que constater une augmentation du niveau sonore mais nous restons dans la moyenne des autres boîtiers testés. Nous avons constaté une sorte de résonance qui se met en place lorsque l’on pousse les ventilateurs à fond.
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au-dessus de la carte graphique.
Le relevé des températures de la carte mère (sonde TMPIN1 et TMPIN2) et de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Le ventilateur du Silent Loop 120 est configuré par le logiciel de la carte mère comme suit :
- 0° –> 40° = 20%
- 40°–> 55° = 20% –> 100%
- 55° et + = 100%
On effectue les relevés avec la ventilation du boitier à 5 V et à 12 V sous :
- OCCT CPU
- OCCT CPU + démo en boucle de 3D Mark Fire Strike.

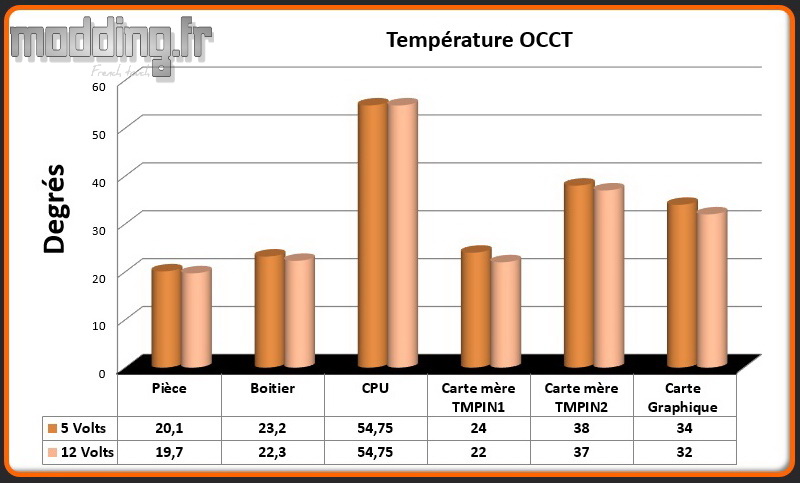

OCCT CPU
OCCT CPU + Fire Strike
Malgré l’augmentation du flux d’air engendré par la vitesse de rotation maximale des Riing 14, on ne constate qu’un faible impact sur le processeur et même sur la carte graphique quelque soit le test appliqué.
Le compartiment interne est réellement spacieux et l’absence de contact des panneaux en verre avec le châssis fait que nous avons une déjà bonne aération passive au sein du View 71TG.
On peut alors imaginer qu’en augmentant le nombre de ventilateurs réglés à une vitesse minimale nous allons optimiser l’efficacité du flux d’air tout en restant avec un niveau sonore relativement bas.
Nous allons comparer les résultats avec ceux relevés sur la config hors du boitier (Référence) et avec les boîtiers précédemment testés embarquant cette config. Cela permet de comparer leur capacité à évacuer la chaleur engendrée par les composants.
Nous prenons seulement en compte les résultats du test du boitier effectué avec leurs ventilateurs alimentés en 12 V.
Les résultats sont exprimés en valeur Delta, c’est à dire la différence avec la température de l’air ambiant.
On ne tient pas compte des résultats de la carte mère, étant donné que nous avons dû troquer momentanément (on espère en tout cas…) notre Gigabyte Aorus contre une Asus Maximus VIII.
Comparatif OCCT CPU

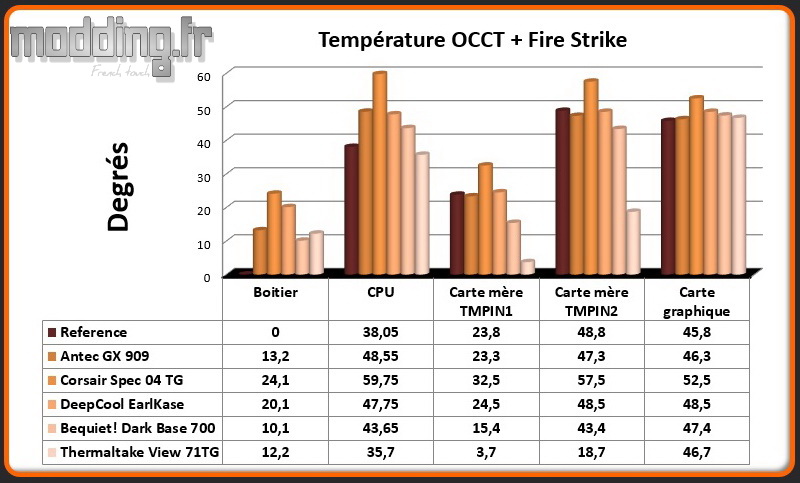

Comparatif OCCT CPU+Fire Strike
Les performances en terme de refroidissement sont très corrects.
