Démontage :
On commence par les différents panneaux en verre trempé (je ne sais pas si j’ai assez précisé qu’il s’agit de verre trempé….) afin de visualiser la forme du carénage de la façade et du Top.
On rappelle que la structure de ces derniers est en plastique.

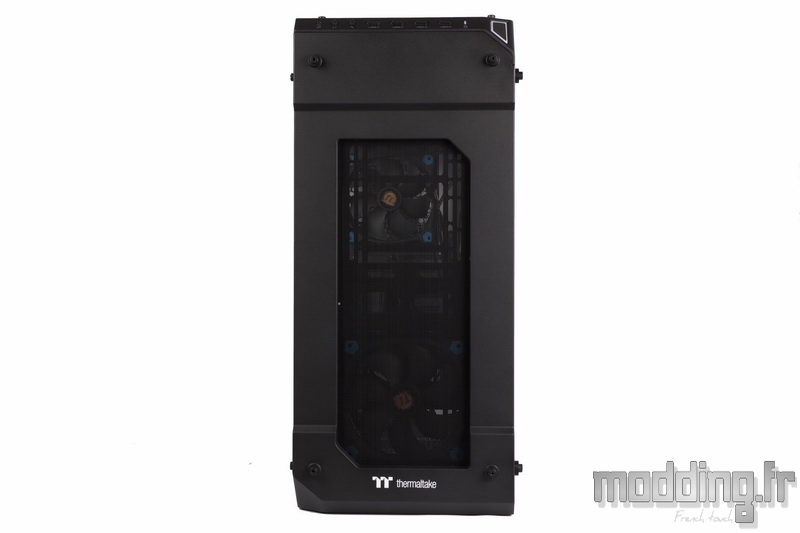

Les carénages sont dotés d’une large ouverture donnant sur la ventilation que ce soit pour la façade ou ….
… Le Top.

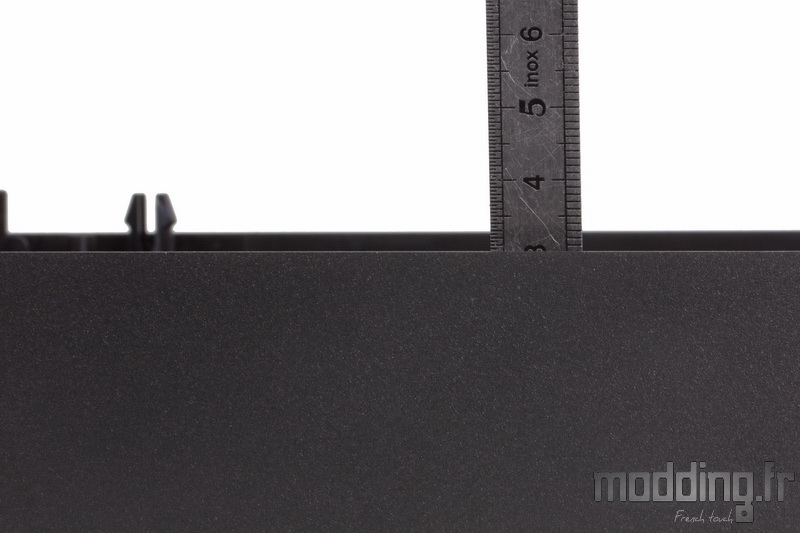

On retrouve les décrochés qui permettent d’agrandir la distance avec la vitre et ainsi optimiser le passage de l’air entrant ou sortant.
Ces larges ouvertures reprennent le même style général du View 71TG avec deux coins biseautés.
On note qu’au niveau du Top, l’ouverture est décalée vers la porte principale et suit donc la double position du support de ventilation supérieure (concept détaillé plus bas dans cette page).
On retire la façade facilement de-clipsable en glissant la main dans l’ouverture du bord inférieur et en tirant vers soi.
6 clips “bâtonnet” assurent la fixation de ladite façade.

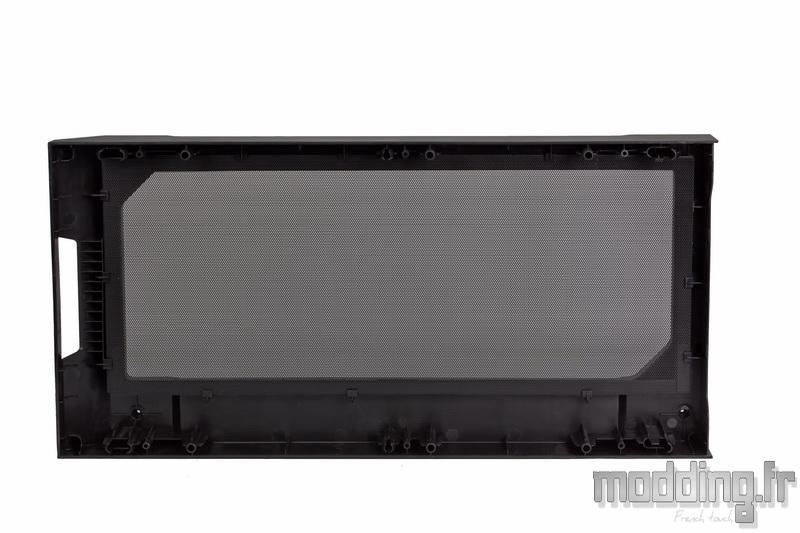

Un filtre se charge de la ventilation avant du boitier.

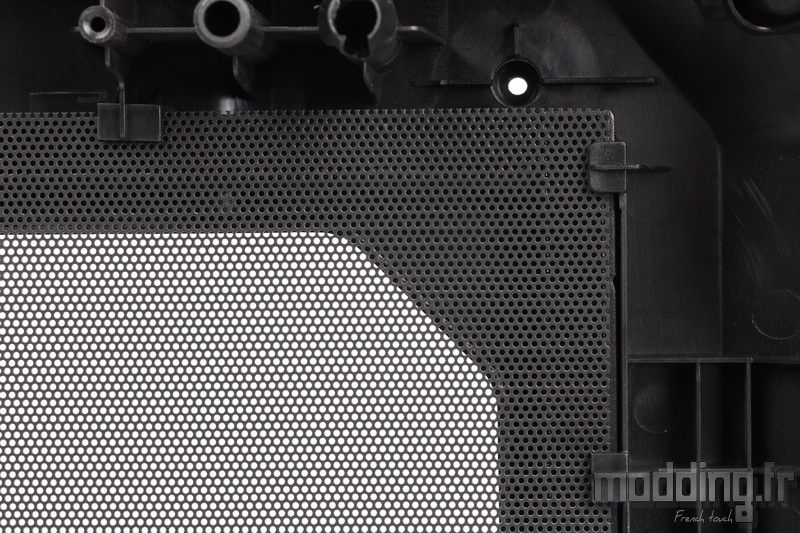

Il est de type grille Mesh et est fixé à la structure par des petites pattes.

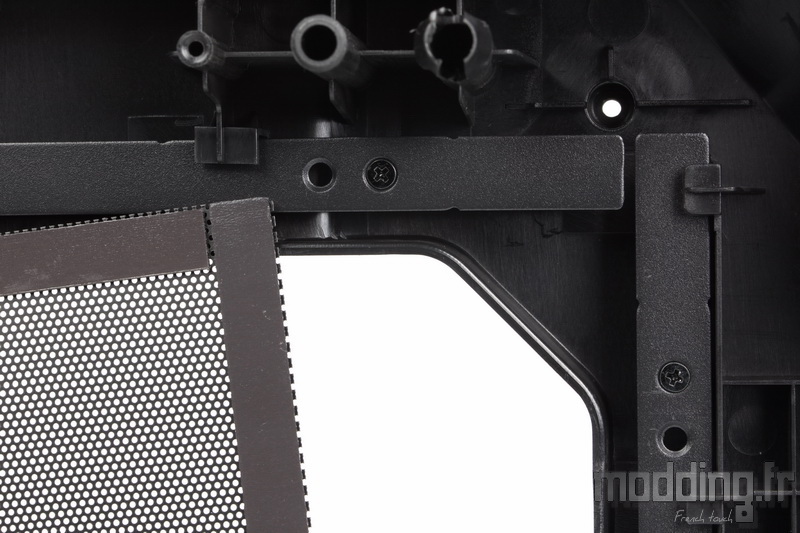

Thermaltake pousse un peu plus loin la fixation en rajoutant des baguettes en acier au niveau de la structure de la façade et en dotant son filtre de bandes magnétiques.
Le filtre n’est pas prêt de bouger mais cela complique aussi son retrait …

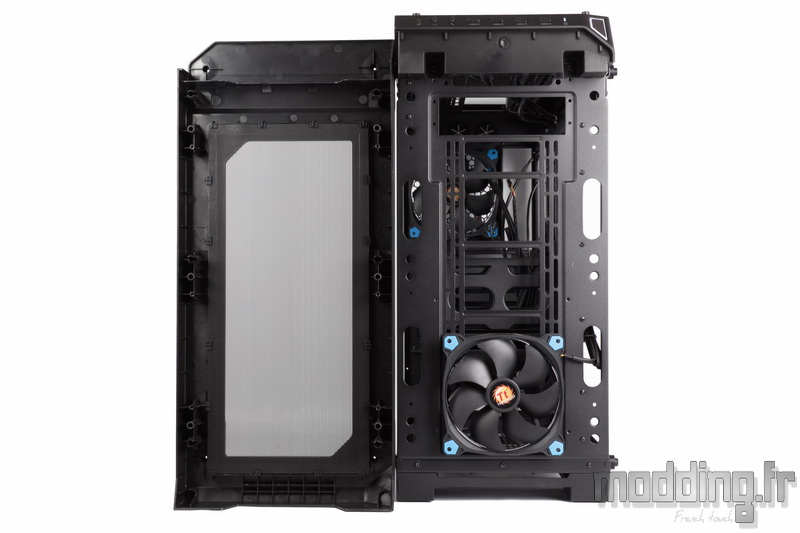

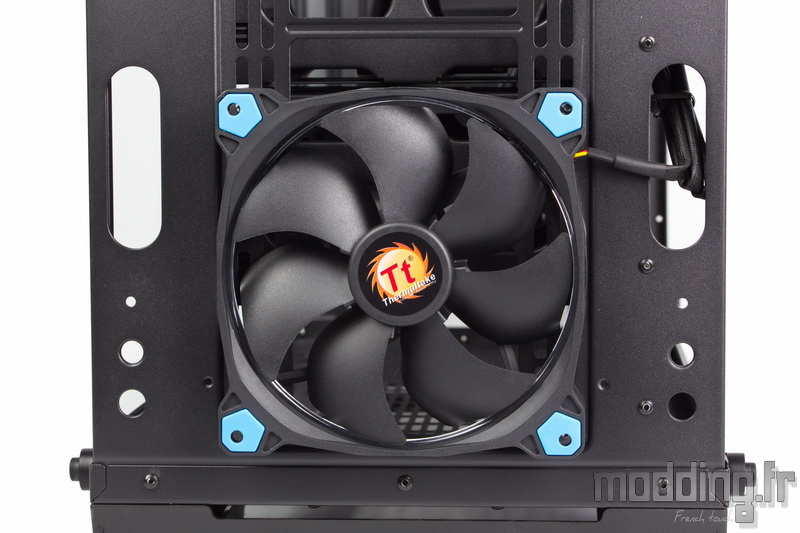

Le ou les ventilateurs se positionnent à l’avant de la paroi du châssis comme ici avec un second Riing 14 Led Blue placé en aspiration.
Cela a l’avantage d’avoir un maximum de place à l’interieur du châssis pour caser les différents radiateurs Watercooling.

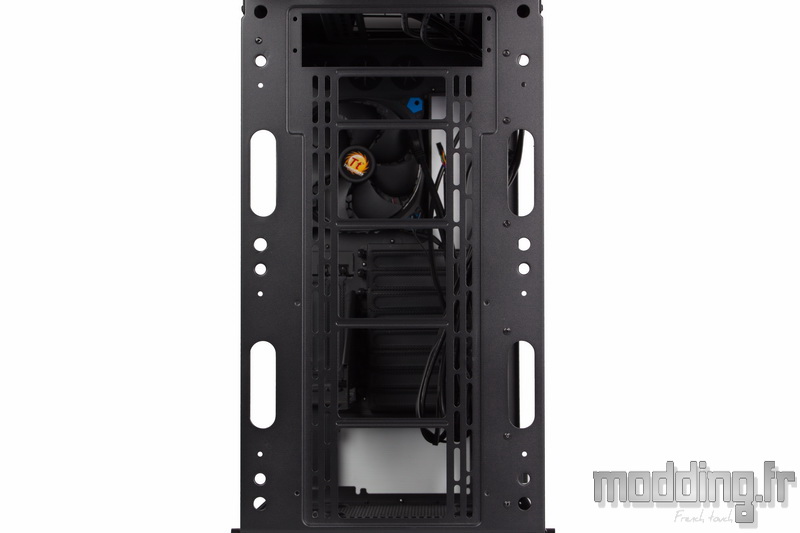

La paroi antérieure du châssis permet de fixer trois ventilateurs en 120 mm ou deux ventilateurs en 140 mm.
On peut aussi disposer un radiateur en 360 voire même 420 …. Mais, mais !!!… on vient d’écrire que l’on ne peut fixer que deux ventilateurs en 140 !!! Alors oui sur le châssis tel qu’il est, mais on peut fixer directement le troisième ventilateur sur le radiateur.
Un radiateur de 35 mm si on garde les cages HDD ou plus si on les retire.

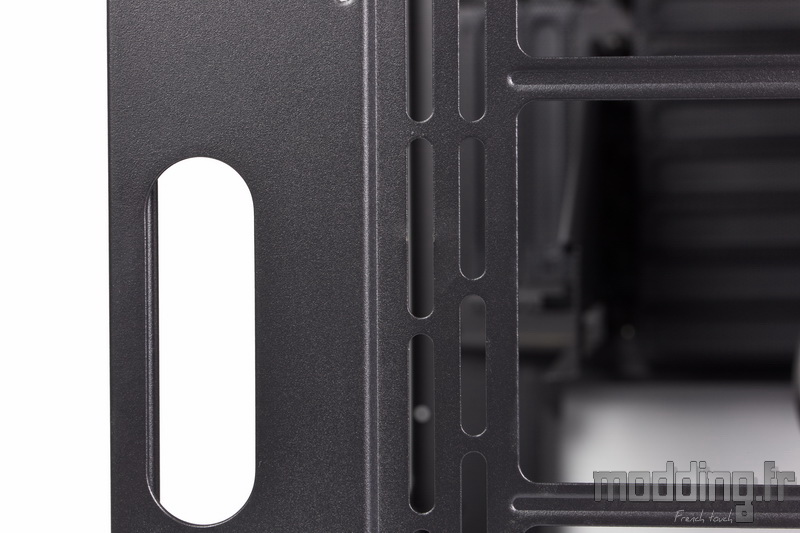

La forme oblongue des points de fixation permet d’ajuster la hauteur du radiateur et/ou ventilateurs.
4 vis se chargent d’assurer la fixation du panneau des connectiques. La structure est totalement indépendante de la façade et du Top.
Une fois les vis retirées, nous avons deux petites pattes qui s’insèrent dans la paroi du châssis, il faut juste légèrement soulever le module pour completement le libérer.

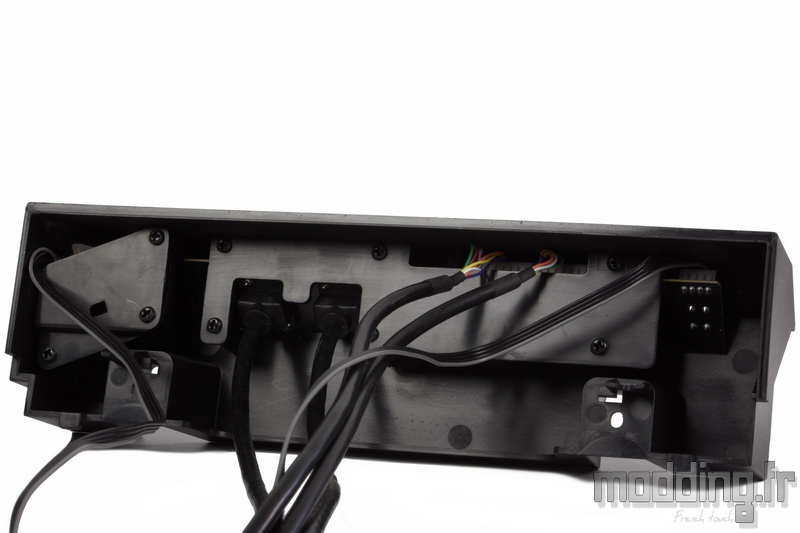

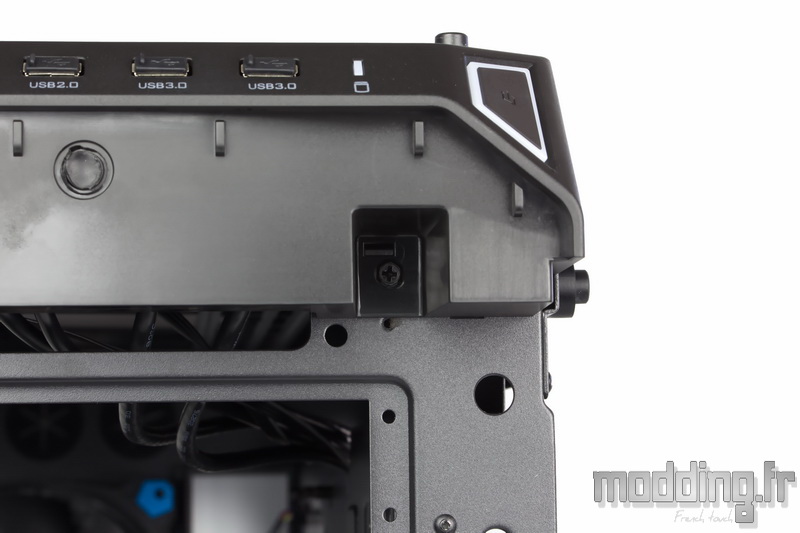

Le module des connectiques du View 71TG.

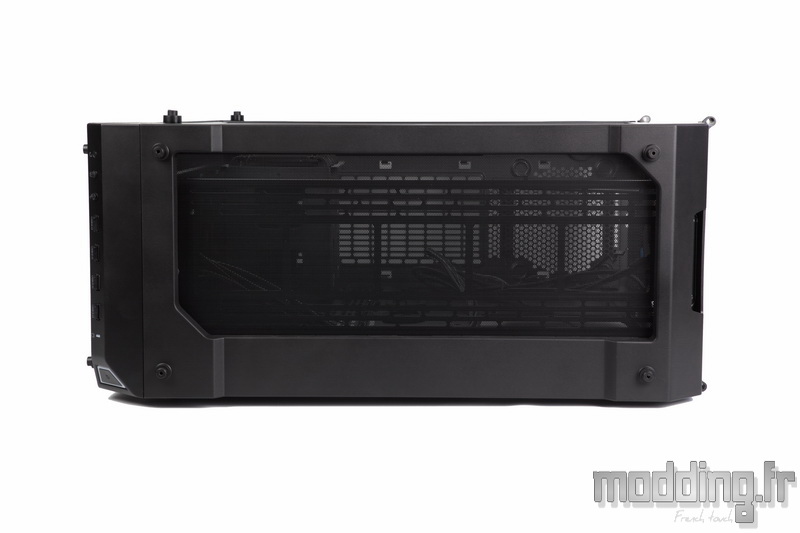

En glissant la main dans l’ouverture placée sur le bord arrière du Top, on tire ce dernier vers le haut pour le déclipser du châssis.

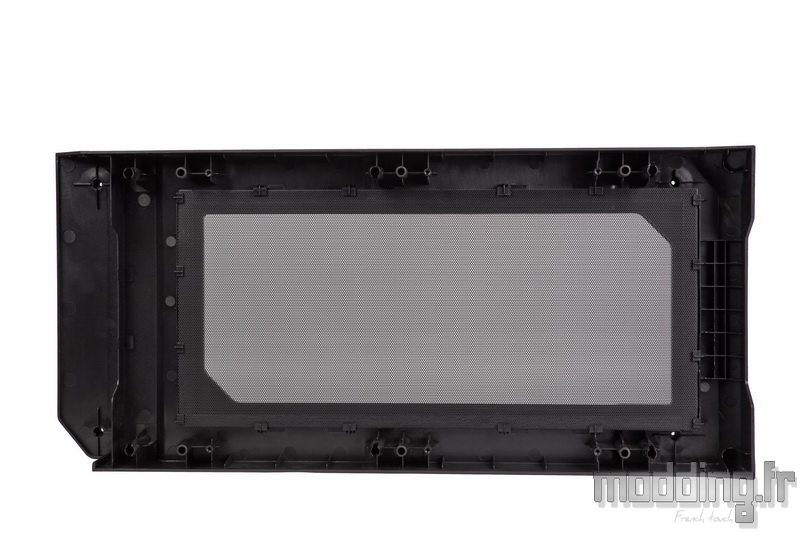

Tout comme la façade, nous avons le même type de filtre doté du même type de fixation.
Que ce soit pour le Top ou la façade, il n’est pas forcement nécessaire de retirer les panneaux de verre pour retirer ces éléments afin d’accéder aux filtres.
Le carénage du Top est aussi assez profond pour pouvoir placer la ventilation au-dessus du châssis…
… De quoi optimiser la mise en place d’un radiateur Watercooling en haut du compartiment principal.
On peut alors utiliser un 360 voire même un 420 !

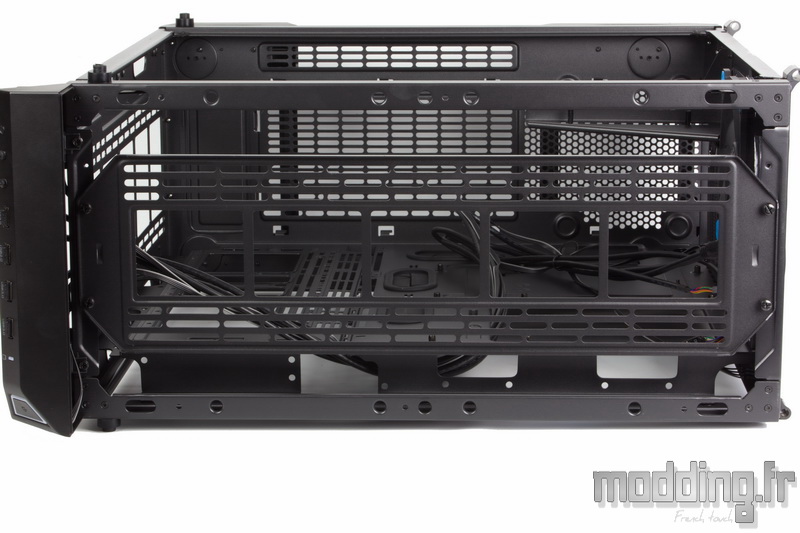

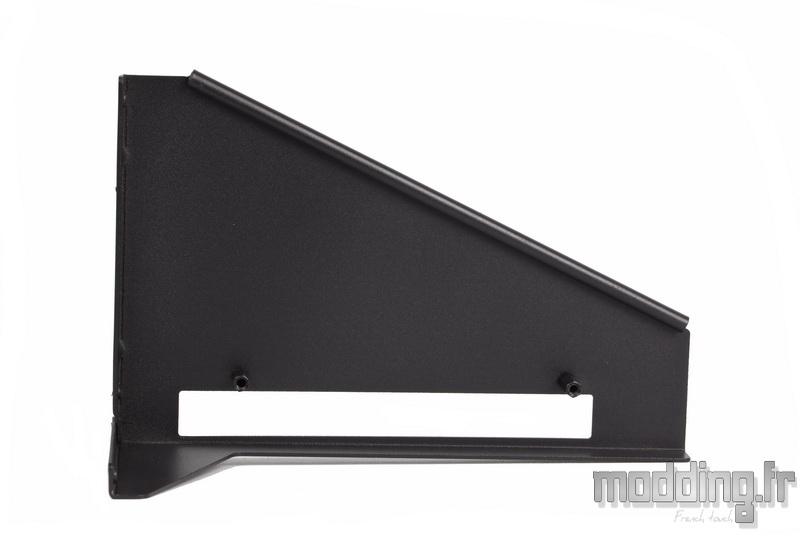

Nous avons remarqué que la paroi du châssis est en fait découpée … La place béante ainsi laissée est alors occupé par un support spécifique dont les bords de la structure en acier sont repliés afin d’augmenter la rigidité de l’ensemble.
Ce support est fixé au châssis par 4 vis à main ….???
4 vis à main car Thermaltake permet de jouer sur sa position en le décalant plus vers la porte principale ce qui diminue l’interaction du radiateur Watercooling avec les composants de la carte mère.
Si il n’y a pas de la réflexion en terme de Watercooling !!!
Nous avons démonté les deux cages HDD retenues par 4 vis pour chacune d’elles.

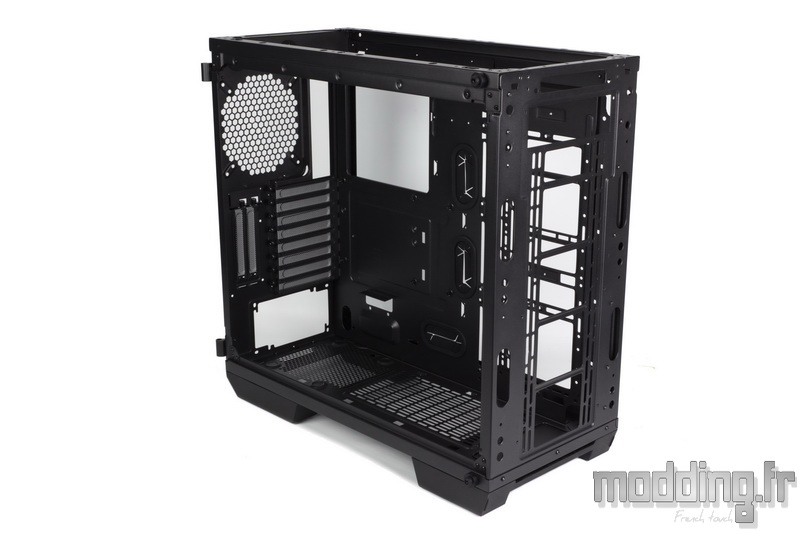

Le View 71TG est conçu pour accueillir un gros Watercooling…

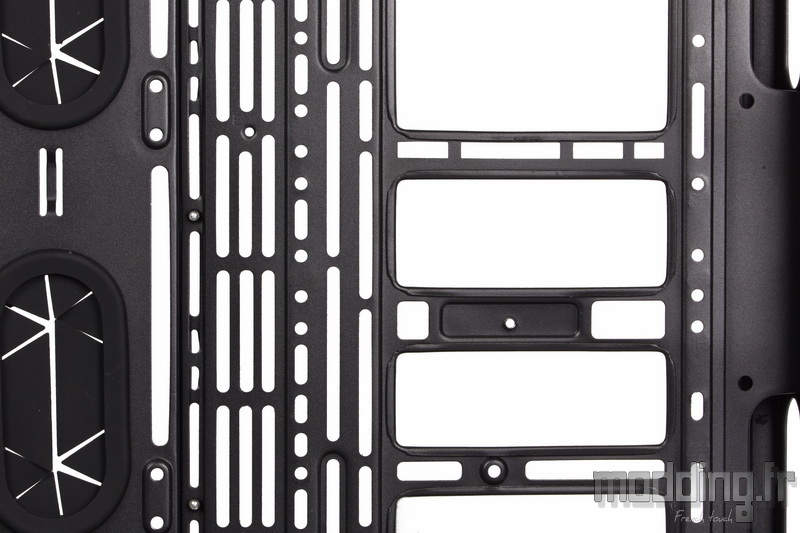

Toutes ces colonnes comportant des points de fixation permettent notamment de fixer un réservoir +/- en avant du châssis….
… Mais aussi un radiateur Watercooling à ce niveau ce qui avec une ventilation dotée de Led (+/- RGB) viendra sublimer votre circuit !!!
Ici avec un exemple issu du site Thermaltake avec leur propre AIO Water 3.0.
Ou dans le cas d’un circuit complet de Watercooling avec un réservoir et un radiateur 360 voir 420.

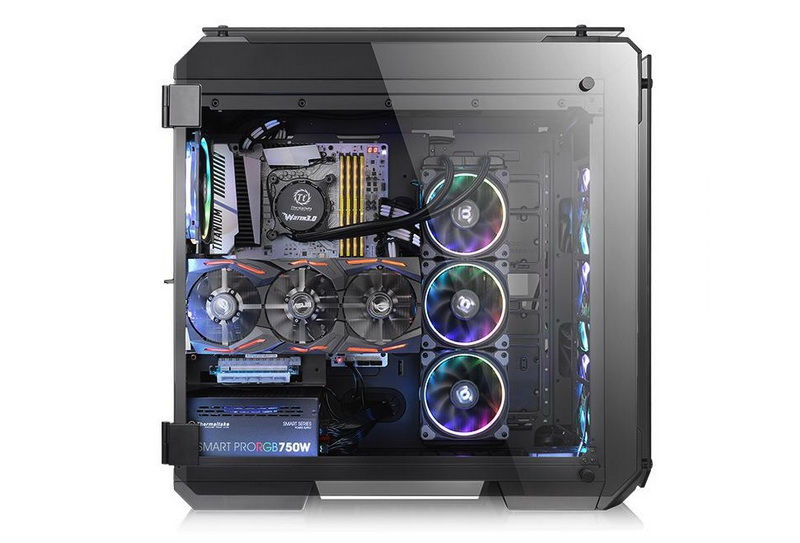

Comme on peut le voir sur cette photo issue du site Thermaltake, nous avons encore loisir de disposer un second radiateur sur le haut du boitier. Par contre on fait bien sûr l’impasse sur l’emplacement avant en terme de radiateur mais non en terme de ventilation (qui de toute façon se positionne devant la paroi du châssis).
Dans cet exemple le combo réservoir/pompe est fixé à la base du châssis mais on peut tout à fait utiliser les différents points de fixations cités plus haut.
Cela explique aussi en partie l’absence de cache alim… En partie car la marque pouvait tout de même disposer d’un cache de plus petite taille, ne prenant pas toute la profondeur du boitier. Mais on ne jouirait pas de la présence du ventilateur RGB de leur alimentation :p
La présence des panneaux en verre et notamment le fait d’avoir les portes latérales sur charnières peuvent mettre à mal la structure en acier du châssis.
Aussi Thermaltake met en place des renforts afin de rigidifier un peu plus la structure.
Le support du Riser est fixé par trois vis à l’arrière du châssis.

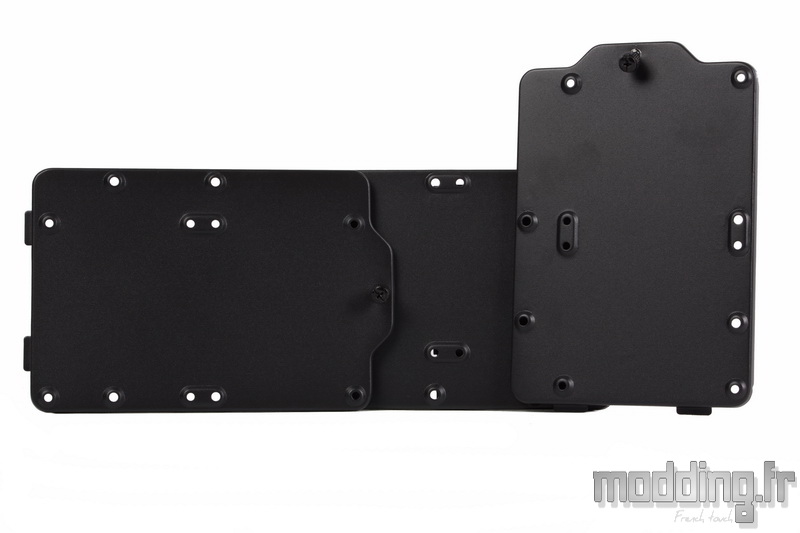

Les trois supports de stockage dédiés aux coulisses du View 71TG.

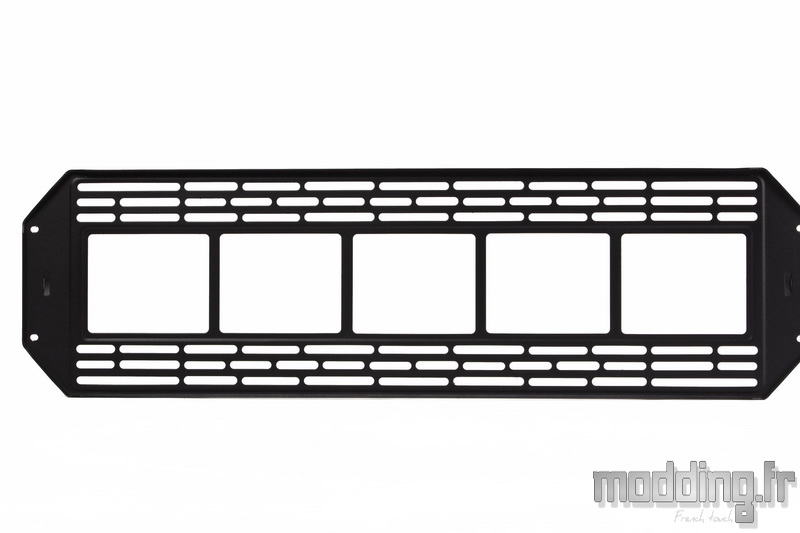

Le support de ventilation supérieure avec ses points de fixation de forme oblongue permettant d’ajuster la position des ventilateurs et +/- du radiateur.

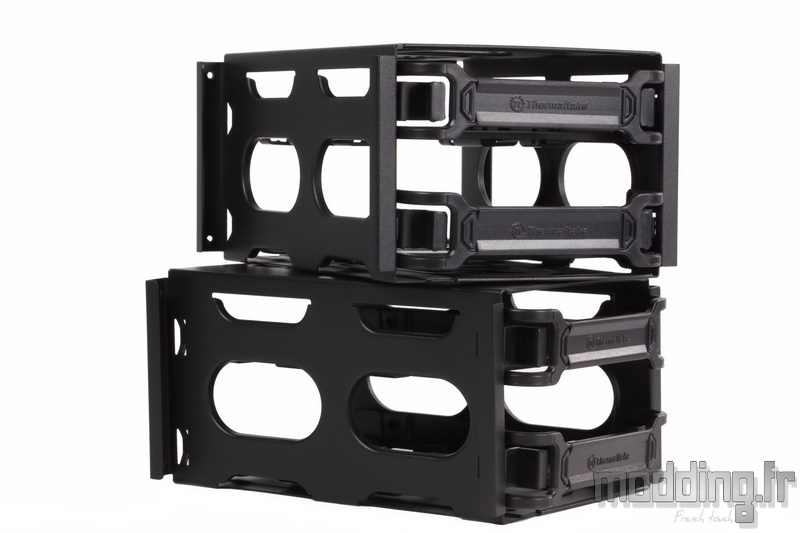

Les deux cages HDD.
Structure de la cage en acier mais chaque panier est en plastique doté d’une certaine souplesse, ce qui à priori permet à Thermaltake de se passer de silentblocs…

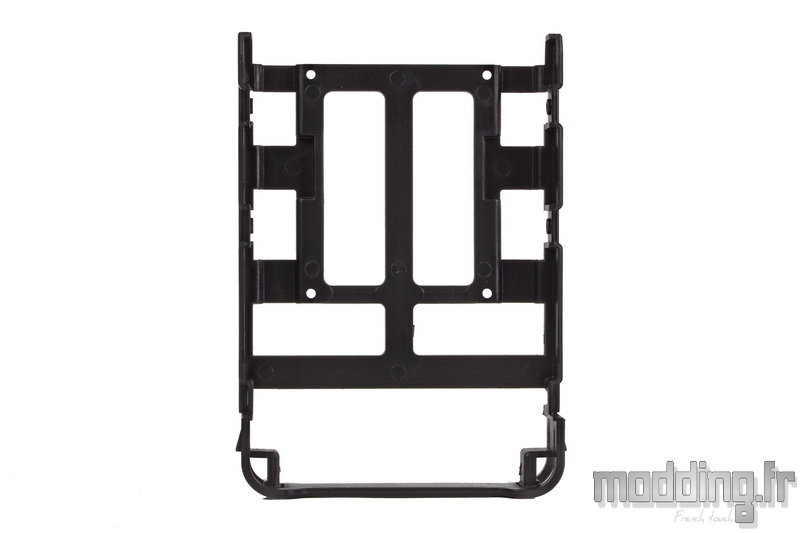

On note la position centrale de l’unité de stockage 2.5″.

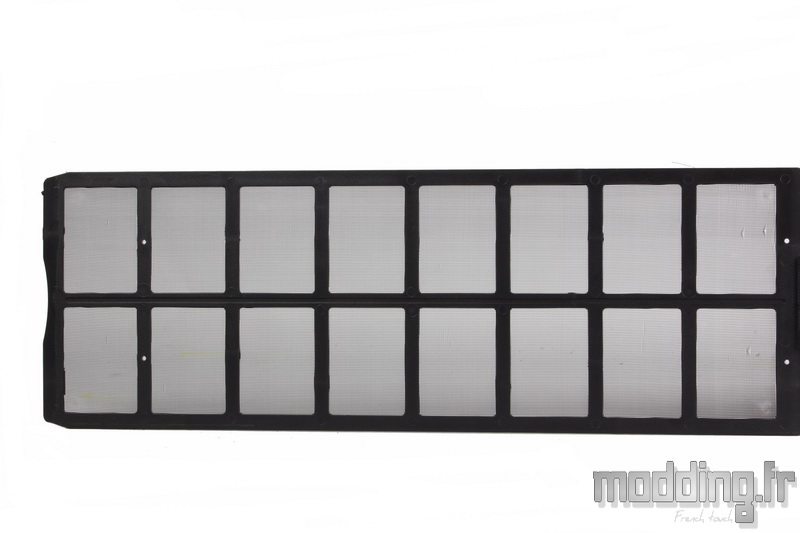

Le tiroir filtre inférieur.

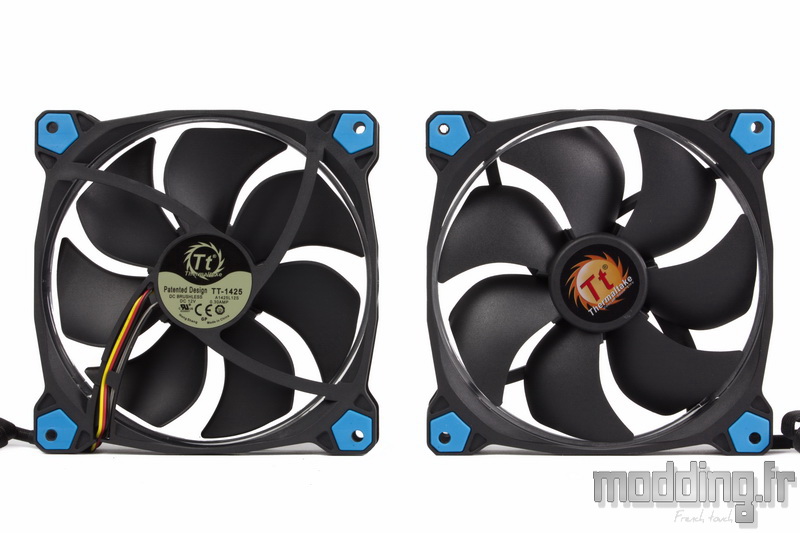

Les deux Riing 14 Led Blue équipés d’une connectique 3-pins.
L’édition RGB du View 71TG est dotée de deux ventilateurs Riing 14 Led RGB.

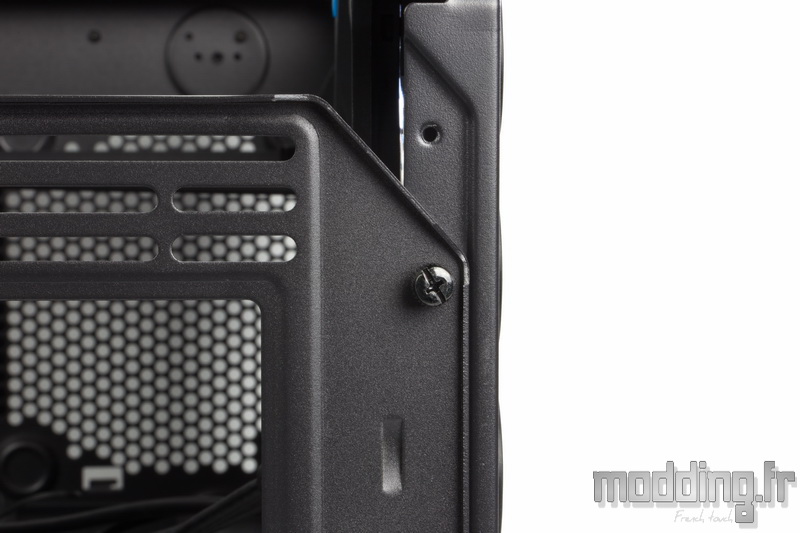

Les pieds sont fixés au châssis par des vis dissimulées sous les patins en caoutchouc.

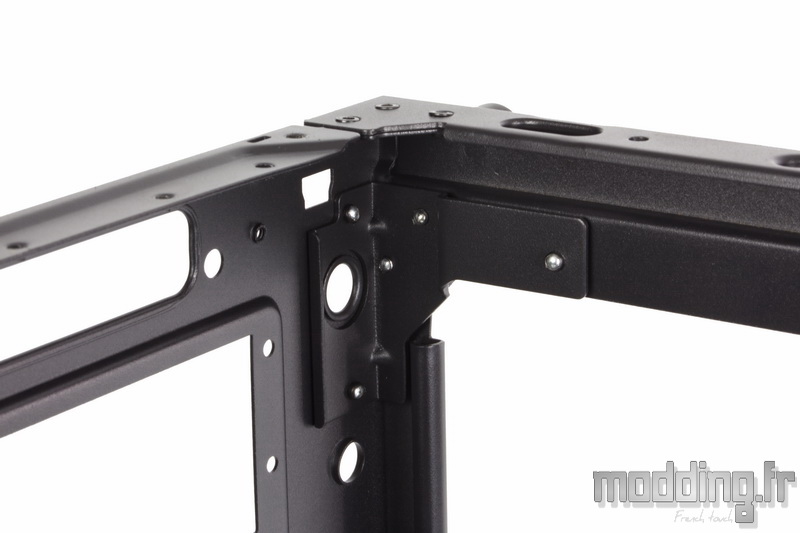

Mis à part les équerres, toutes les autres pièces du châssis sont fixées entre elles par des rivets.
