L’intérieur :
Les deux portes latérales sont dotées de charnières ce qui permet d’accéder à l’interieur du boitier sans avoir impérativement à démonter ces portes.
Ce qui est assez judicieux comme système vu qu’il s’agit de panneaux en verre et qu’il est moins aisé de poser ces vitres n’importe où comme de simples portes en acier…
L’intérieur du View 71TG est tout de noir vêtu. On remarque l’aspect légèrement fumé de la vitre avec une teinte grise.
Les charnières semblent bien être à l’épreuve du poids de la vitre, la fixation à ce niveau passe par deux vis dotées de joint en caoutchouc.
Le système est démontable et Thermaltake a la bonne idée de différencier la longueur des gonds !
Le gond supérieur est plus long que le gond inférieur ce qui facilite d’autant la mise en place des portes.

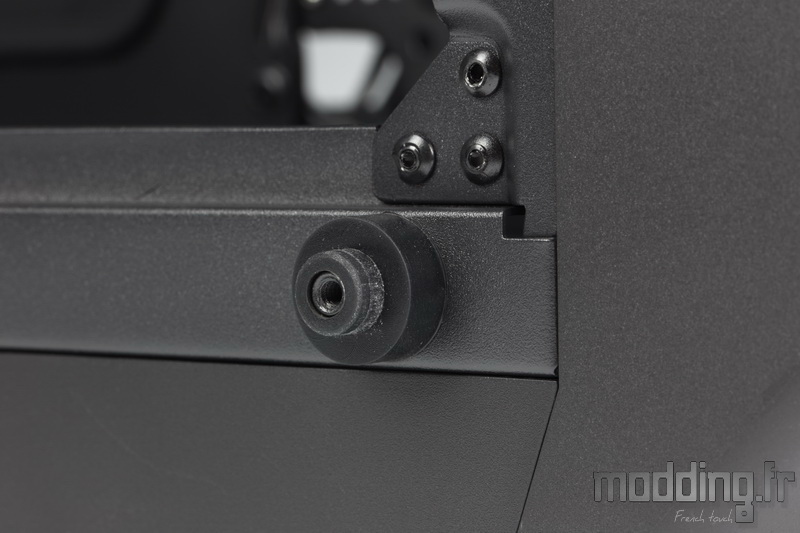

Contrairement aux entretoises de la façade et du Top du boitier, du coté des portes latérales, les points de fixations des vis à main sont dotés d’un large joint en caoutchouc.

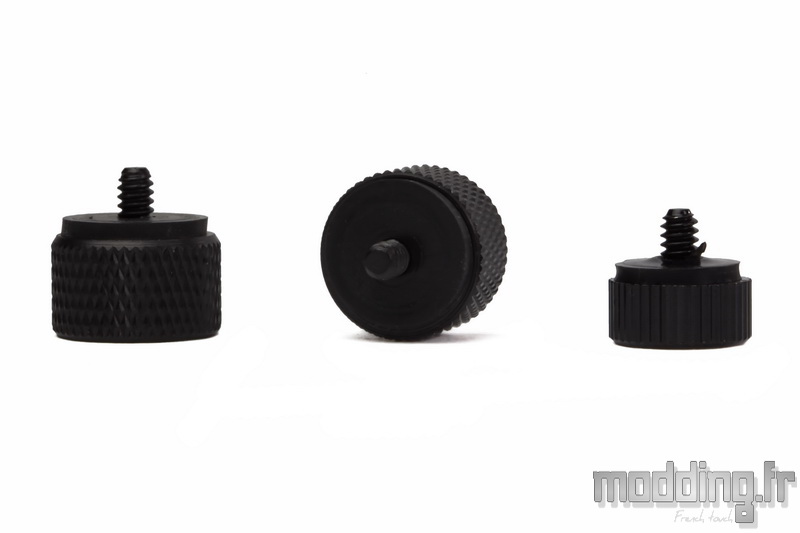

Les vis à main et ici nous parlons même celles des panneaux avant et supérieur, sont aussi dotées d’une rondelle en caoutchouc afin de sécuriser le serrage.
De suite, deux détails sautent aux yeux quant à l’aménagement interne du châssis…
Le premier et non des moindres est l’absence d’un cache alimentation… Snif…
Le second est la présence d’un support pour Riser lorsque l’on envisage de placer la carte graphique à la verticale.

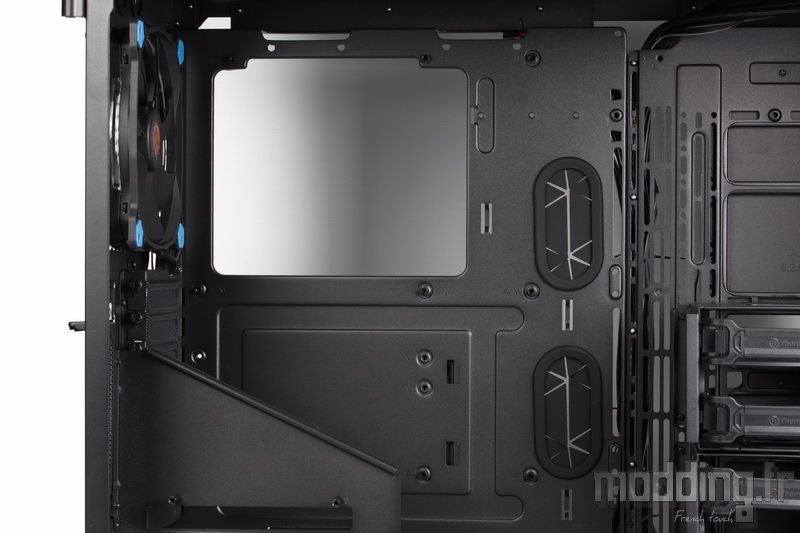

Le plateau de la carte mère est doté d’une large ouverture permettant d’accéder à l’arrière du Socket.
Le View 71TG peut accueillir des cartes mères jusqu’au format E-ATX (30.4 x 33 cm / 12″ x 13″).

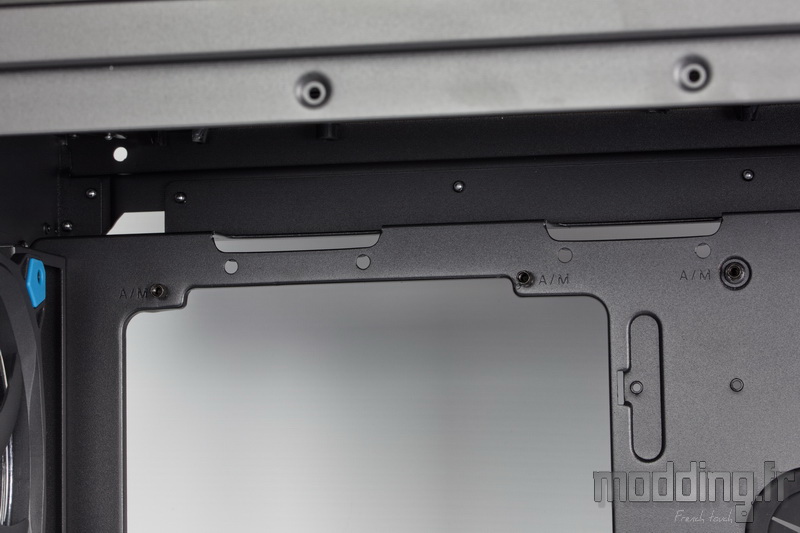

Sur le bord supérieur du plateau, nous avons trois ouvertures pour passer le câble CPU ainsi que les éventuels câbles de la ventilation supérieure.
Au premier abord, ces ouvertures semblent étroites…
… Mais en fait elles se prolongent sur la partie horizontale de la structure du plateau.

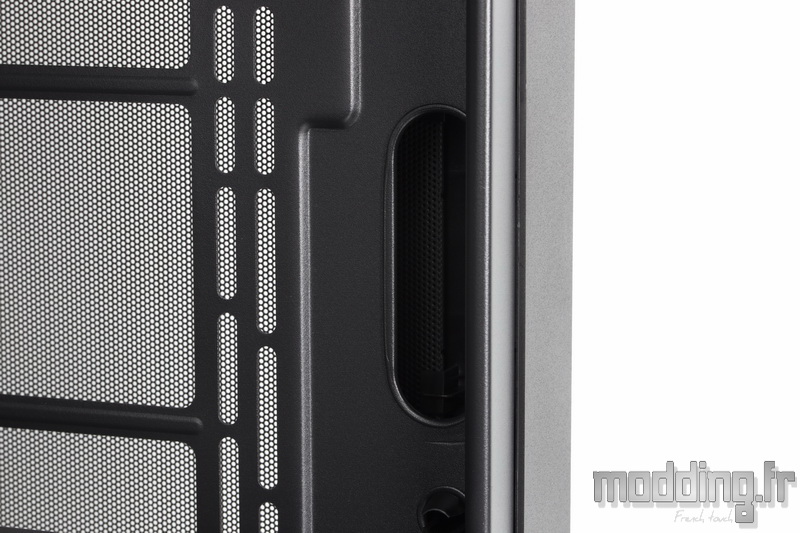

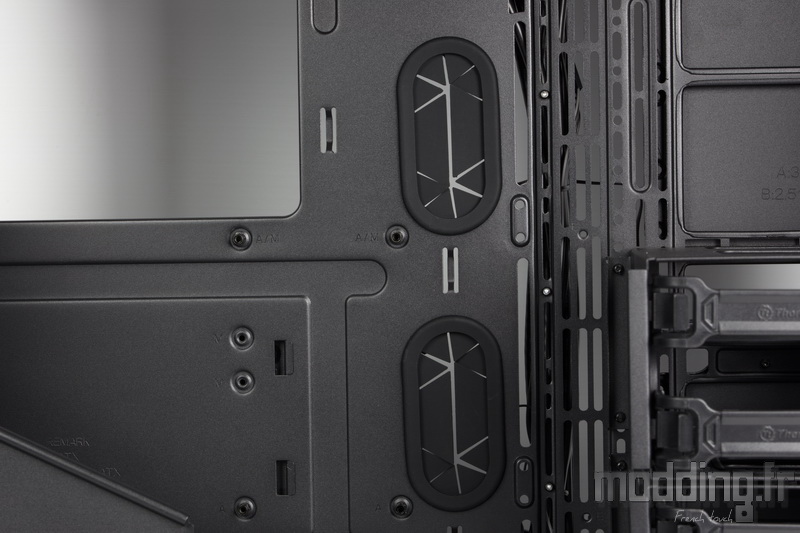

Deux passages de câbles de forme oblongue prennent place à l’avant du plateau.
Ils sont équipés de grommet noir.

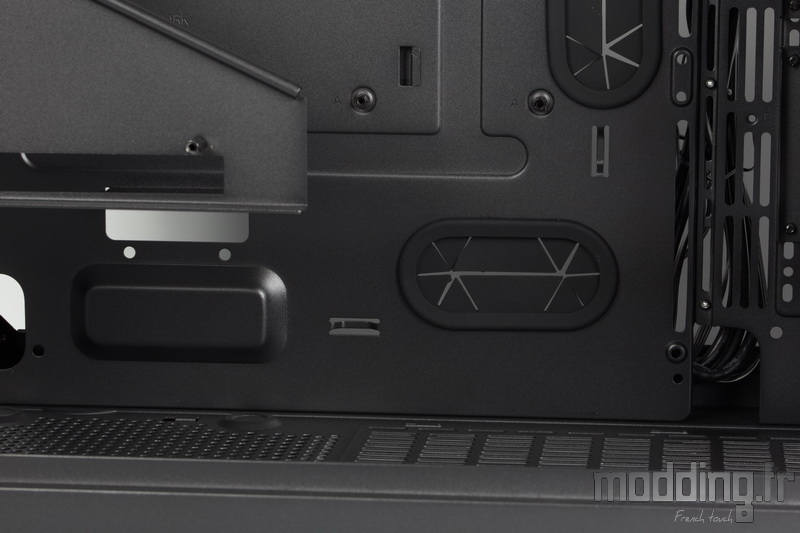

Une troisième ouverture est dédiée au passage des câbles provenant directement du bloc d’alimentation.
Toujours de forme oblongue, elle dispose aussi d’un grommet.
A la base du châssis nous retrouvons sur sa partie avant, la trappe de vidange.
Dans l’état actuel, elle tombe sous la cage HDD mais cette dernière est modulable.
On retrouve ensuite l’emplacement pour deux ventilateurs en 120 mm voire un radiateur Watercooling en 240.
Mais il faut alors composer avec la profondeur du bloc d’alimentation… notamment dans le cas d’un radiateur…
On finit par l’emplacement de l’alimentation avec sa grille spécifique.

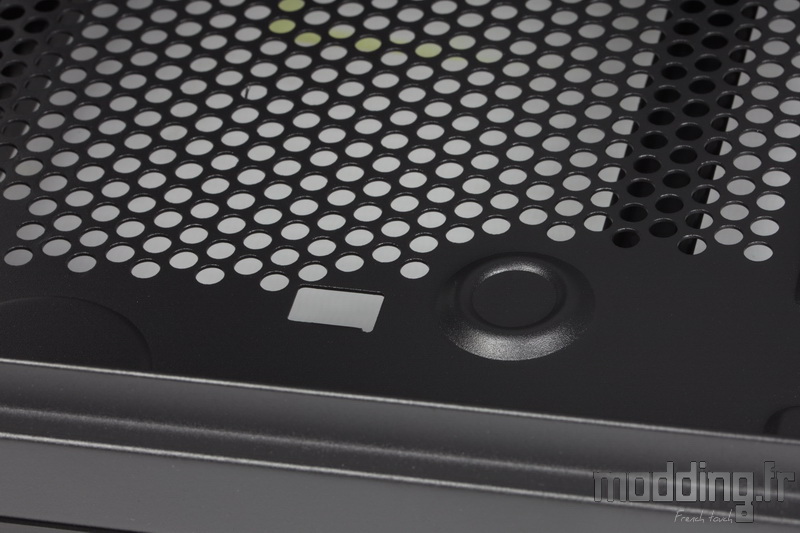

On note la présence de 4 excroissances métalliques sur lesquelles nous mettrons en place les plots en caoutchouc inclus dans le bundle.
On remonte sur la partie arrière du châssis pour tomber sur le support dédié au Riser qui connecte la carte graphique à la carte mère.
Deux longues entretoises permettent la fixation dudit Riser, cependant ce dernier n’est pas inclus dans le bundle.

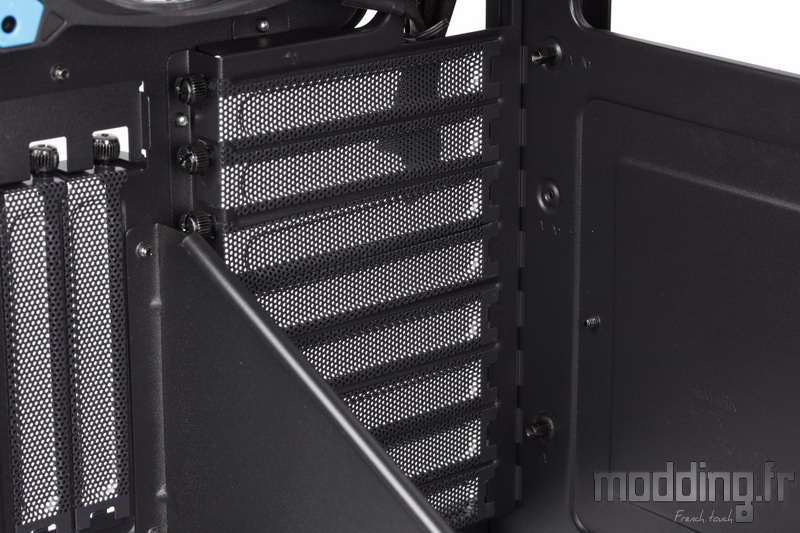

Les 8 équerres PCI sont fixées par des vis à main.
L’emplacement de ventilation arrière est occupé par un Riing 14 Led Blue, ventilateur en 140 mm placé en extraction.

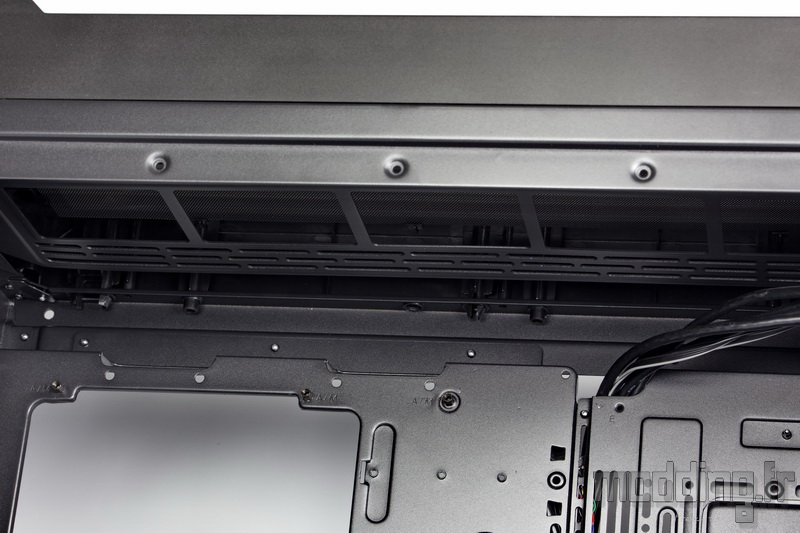

Dans la partie haute du châssis, nous avons un emplacement qui permet d’accueillir jusqu’à trois ventilateurs en 120 mm ou en 140 mm.
On note que cet emplacement n’occupe pas toute la largeur du boitier…. Il s’agit en fait d’une plaque support amovible ! Nous donnons plus de détail dans le chapitre suivant.

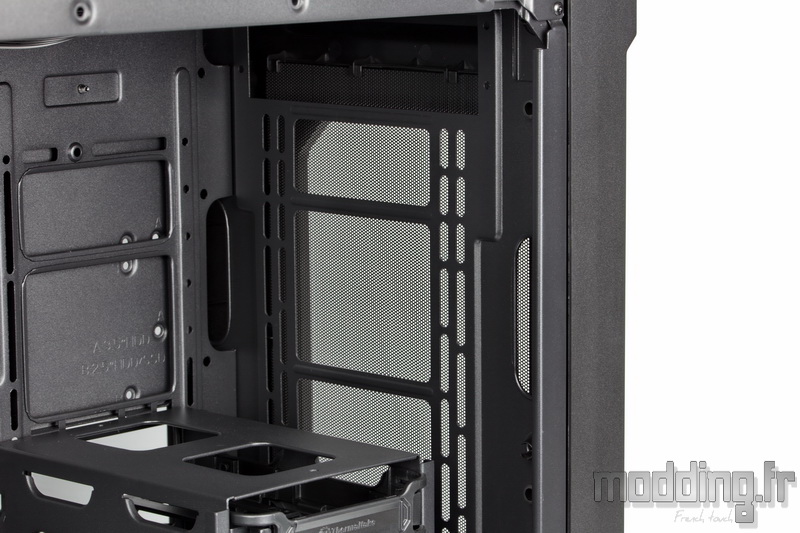

Le View 71TG est aussi doté d’un emplacement pour trois ventilateurs en 120 mm (mais deux ventilateurs en 140 mm) donnant sur la façade.
On note au passage, les vestiges d’un emplacement pour baie 5.25″… Qui justement ne permet pas de fixer correctement le troisième ventilateur en 140 mm.
En redescendant dans la partie avant du châssis, nous avons deux cages HDD dotées chacune de deux tiroirs.
Ces derniers peuvent accueillir un disque dur 3.5″ ou une unité de stockage en 2.5″.

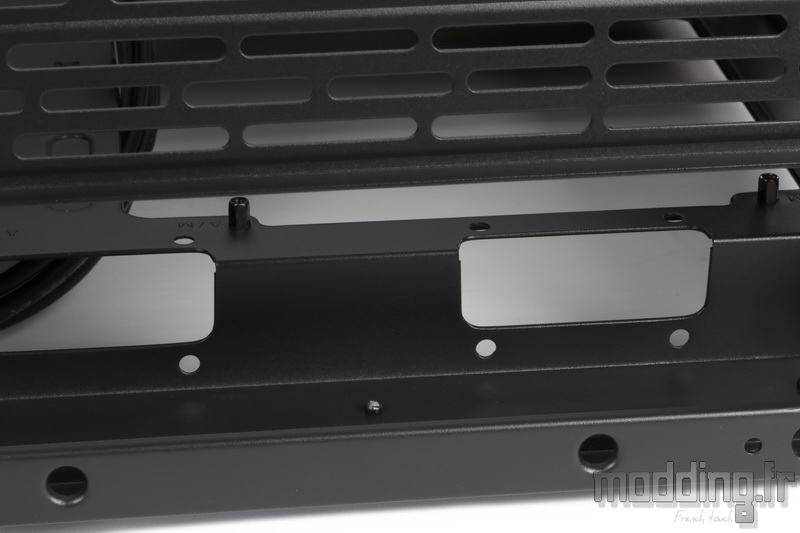

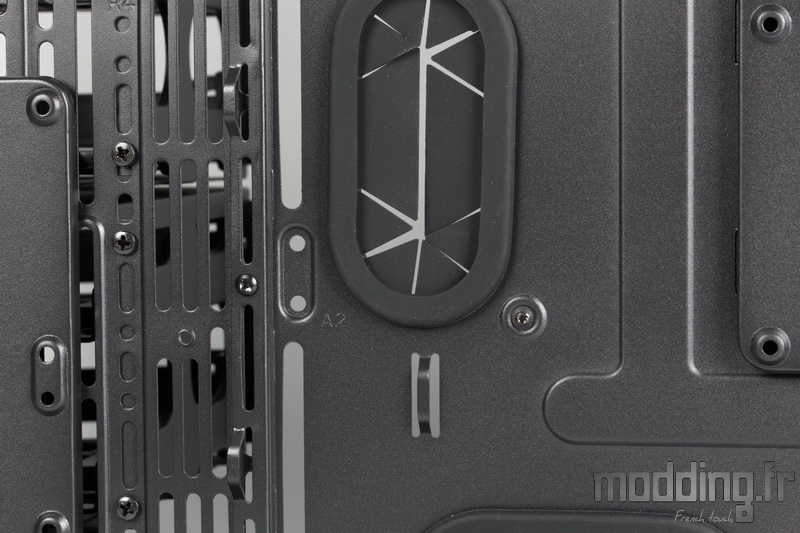

A l’avant du plateau de la carte mère, nous avons toute une série de points de fixation avec des formes plus ou moins oblongues… Ainsi que de larges ouvertures de forme rectangulaire.
Ces dernières permettent d’accéder à la connectique des unités de stockage placées dans les cages HDD.
Mais pas seulement…. nous verrons que le View 71TG est capable d’accueillir un radiateur Watercooling à ce niveau !!!!
Les points de fixation sont repartis sur plusieurs colonnes, deux d’entre elles assurent la fixation des cages HDD et nous avons alors tout loisir de remonter +/- haut l’une ou les deux cages…
La présence de ces dernières limite la mise en place d’un radiateur Watercooling à l’avant du châssis.

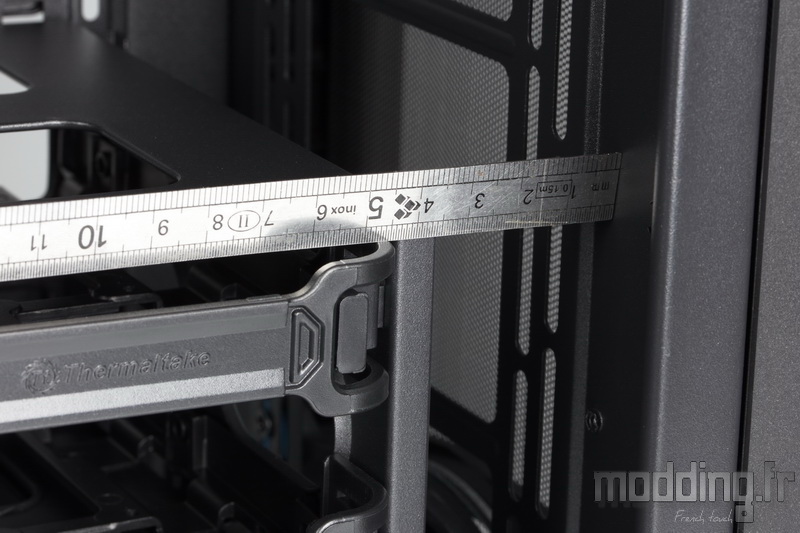

Sachant que la ventilation est positionnée à l’avant de la paroi du châssis, nous avons quand même la possibilité de positionner un radiateur de 35 mm d’épaisseur.
Thermaltake dispose d’un bon nombre de petites ouvertures à l’avant du châssis pour faire passer différents câbles de ventilateurs voire même de bandes de Leds…
De quoi soigner son câble management afin de minimiser leur présence.
Les coulisses du View 71TG.
Les câbles issus du panneau avant sont tous revêtus de noir.
Quelques points d’ancrage sont disséminés à l’arrière du plateau de la carte mère…
Cependant ça se limite essentiellement autour de la colonne centrale sur le bord antérieur du plateau.
Rien au niveau des passages de câbles supérieurs ou le long du cheminement du câble CPU….
On note la présence d’une ouverture en face de la partie arrière du bloc alimentation. Ce dernier n’étant pas au contact du plateau de la carte mère, on peut alors glisser notamment le câble Audio.

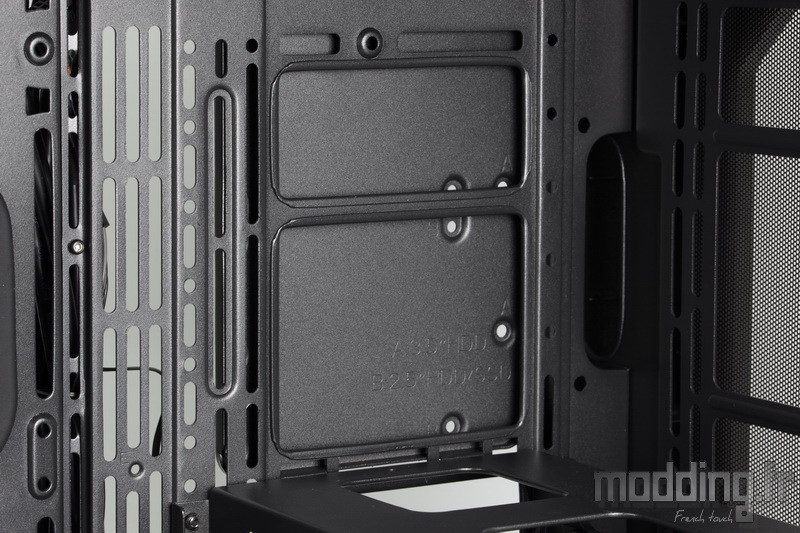

Sous l’accès à l’arrière du Socket, nous avons un premier support qui permet de fixer deux SSD voire un disque dur 3.5″ !!!
Certes nous n’avons pas de silentblocs spécifique pour ce genre d’unité mécanique ce qui est dommage mais au moins, le View 71TG permet de passer le gros stockage du coté des coulisses….

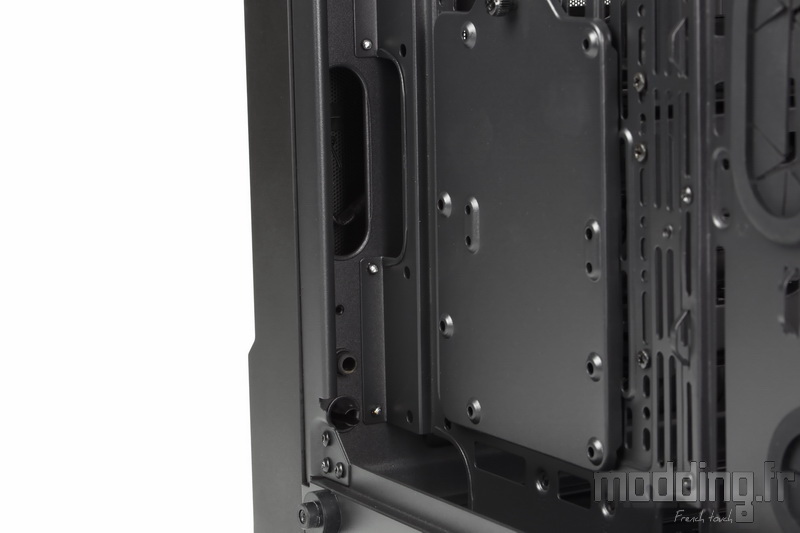

…. D’autant que nous disposons de deux autres supports du même acabit à l’avant du châssis, cool !!!
Du coup nous pouvons retirer les cages HDD du compartiment principal sans léser la notion de stockage (3 disques 3.5″ ou 6 unités 2.5″ voire un mixte des deux).
Une belle place ainsi libérée pour la mise en place d’un bon gros Watercooling !!!

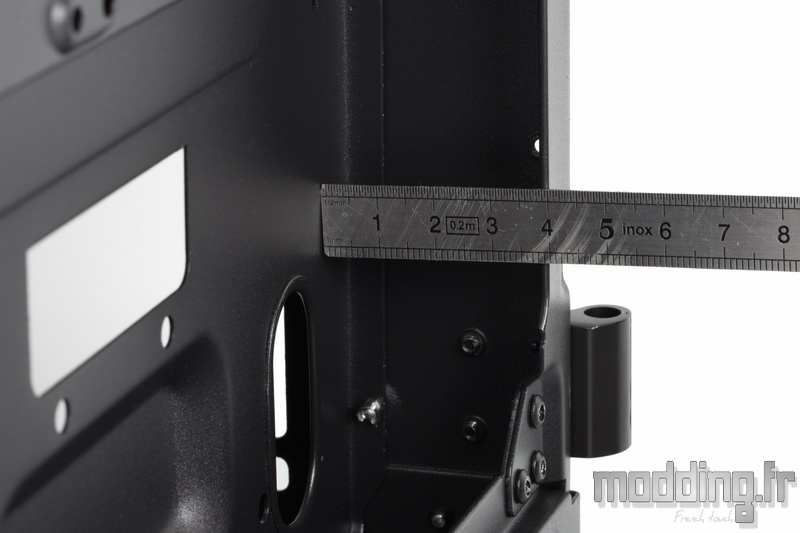

Mais pour pouvoir mettre un disque dur 3.5″ du coté des coulisses, il faut un certain espace à ce niveau…
Pour rappel le View 71TG fait 274 mm de large ! Résultat : 40 mm rien que pour les coulisses, Oh Yeah !!!…
A l’avant du châssis, on découvre encore d’autres passages de cables !!! Un véritable gruyère ce châssis !
