Les caractéristiques :

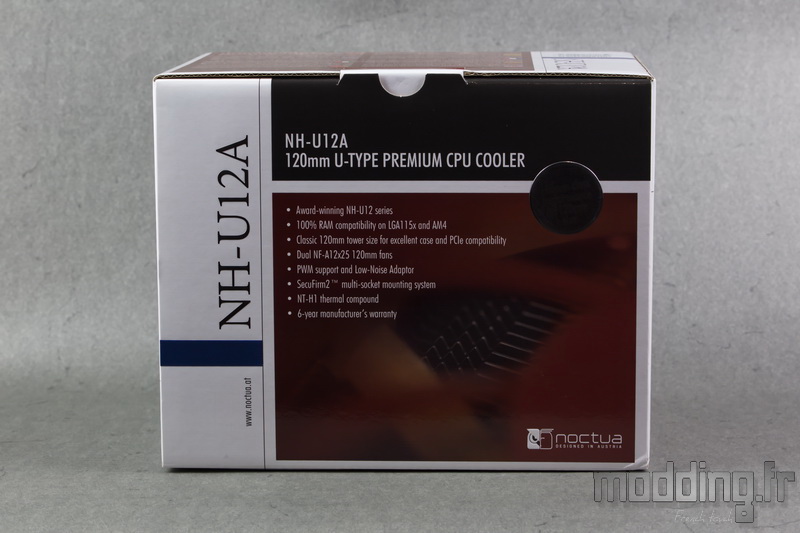

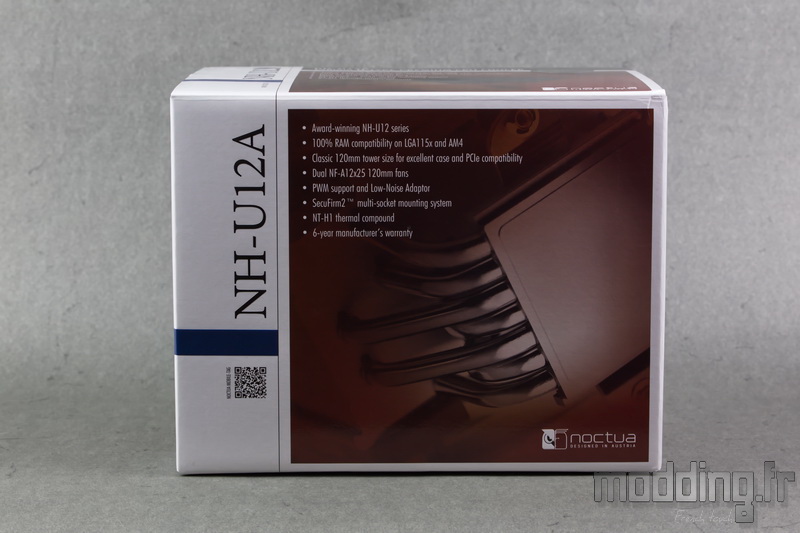

Le style de la boite reste fidèle au design Noctua, la marque privilégie l’effet “Teasing” avec des photos nous poussant à en savoir plus.
On trouve une large bande blanche latérale affichant le nom du modèle. Ce dernier est reporté sur fond noir juste au-dessus de la photo.
Nous avons une liste des principales caractéristiques du NH-L12S, ainsi qu’une pastille métallisée mettant en avant le principal atout : “la performance d’un 140 mm dans les dimensions d’un 120 mm.”
Le logo de la marque en bas à droite complète le tableau.
Nous reprenons les mêmes éléments sur l’un des côtés de la boite tout en affichant une seconde photo sur laquelle Noctua nous laisse deviner la base du NH-U12A et ses nombreux caloducs.

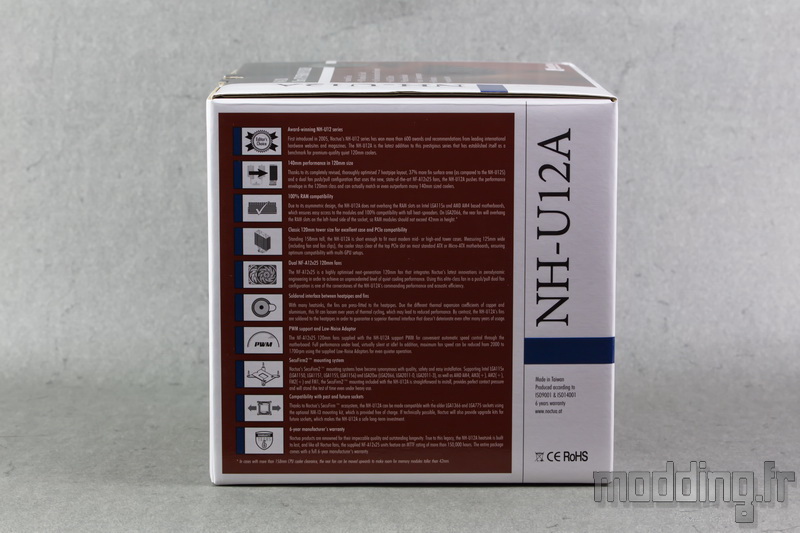

Un quart de tour et nous avons les différentes caractéristiques, reprises en détail avec un jeu d’icônes pour illustrer les propos.

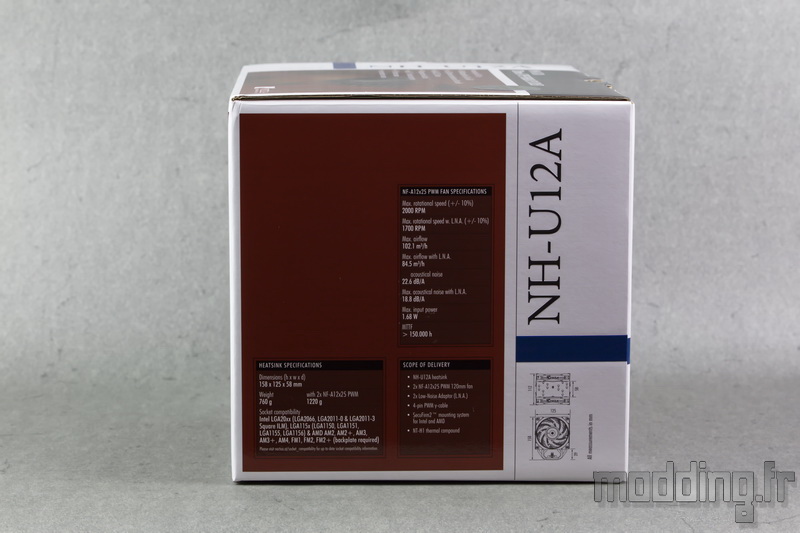

Le côté opposé affiche les spécifications du radiateur et du ventilateur ainsi qu’un tableau détaillant le contenu de la boite.
Deux schémas, en bas à droite, reportent les différentes dimensions du NH-U12A.

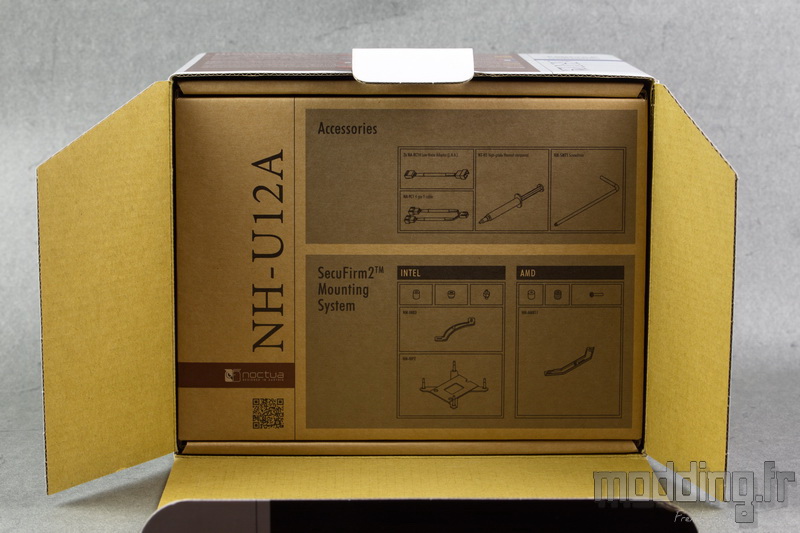

A l’ouverture, nous découvrons une première boite en carton contenant le bundle avec tout l’équipement nécessaire au montage du ventirad en fonction du Socket.

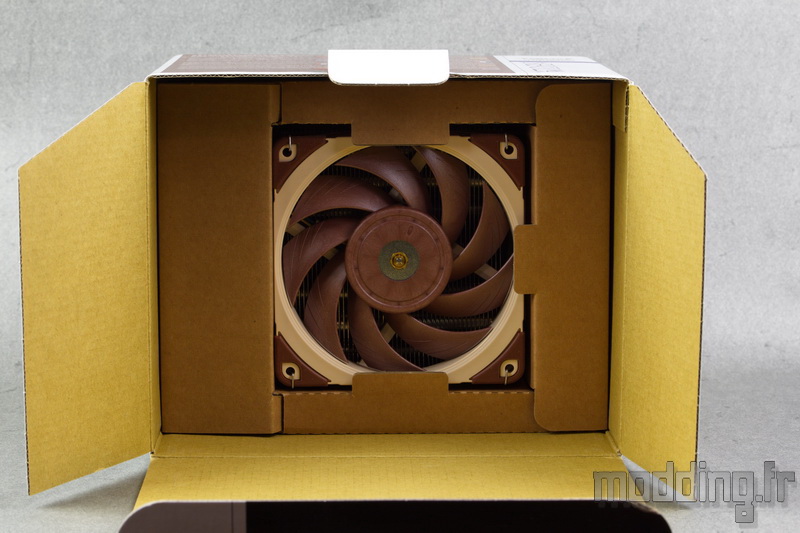

Le NH-U12A est bien à l’abri dans son emballage en carton spécifique.
Les deux ventilateurs sont déjà en place sur le radiateur.

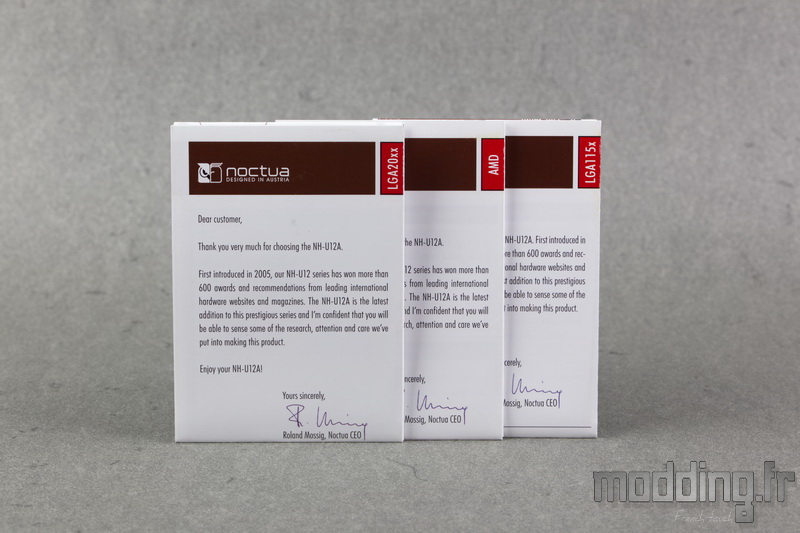

Nous avons trois notices de montage en fonction du Socket : AMD, Intel LGA 20xx et LGA 115x.
Certes, les explications sont en anglais, mais les différents schémas sont très explicites pour éviter d’utiliser google traduction.

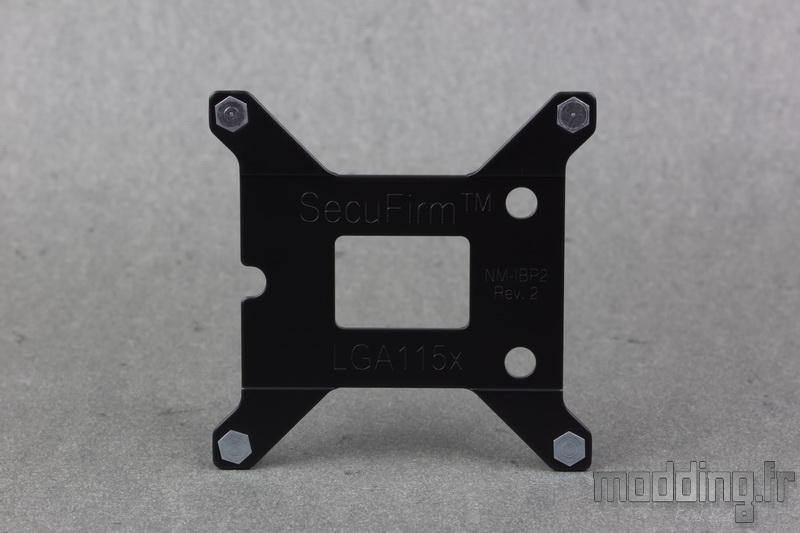

Nous retrouvons la célèbre backplate SecuFirm spécifique au Socket 115x…
… Avec son jeu de vis serties à la plaque et accompagnées de petites rondelles en plastique blanc.

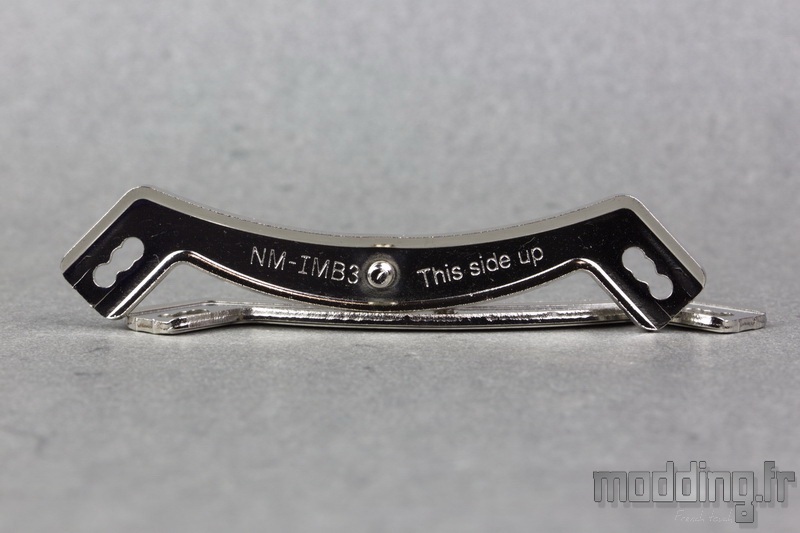

Deux plaques de fixation (NM-IMB3) concernent autant le Socket 115x que le 20xx.

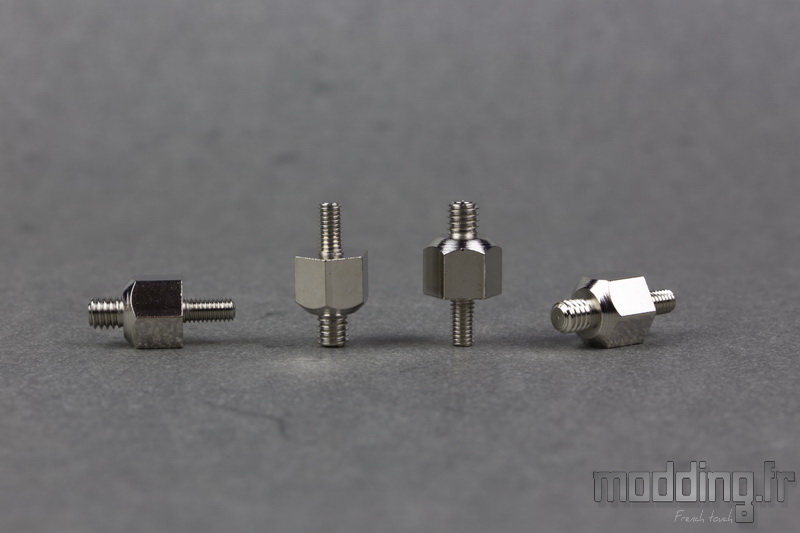

Pour ce dernier Socket, nous avons les entretoises spécifiques.

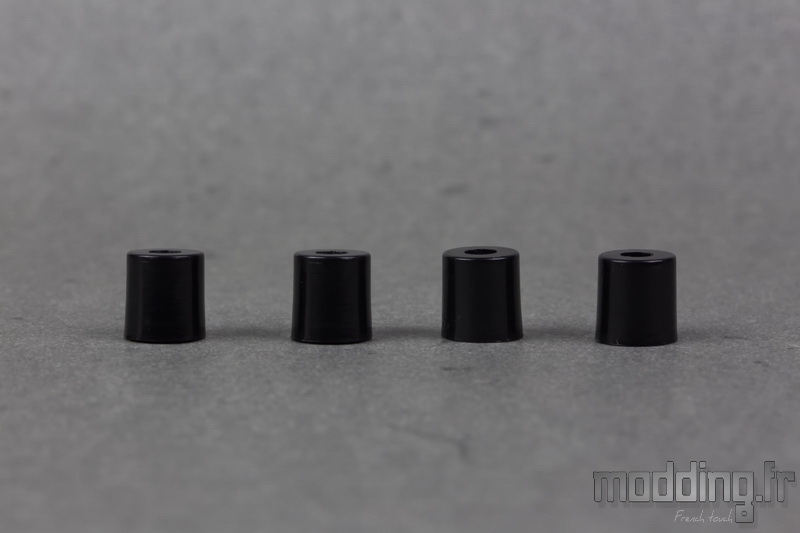

Concernant l’installation sur un Socket 115x, nous disposons d’un jeu d’entretoises en plastique noir.

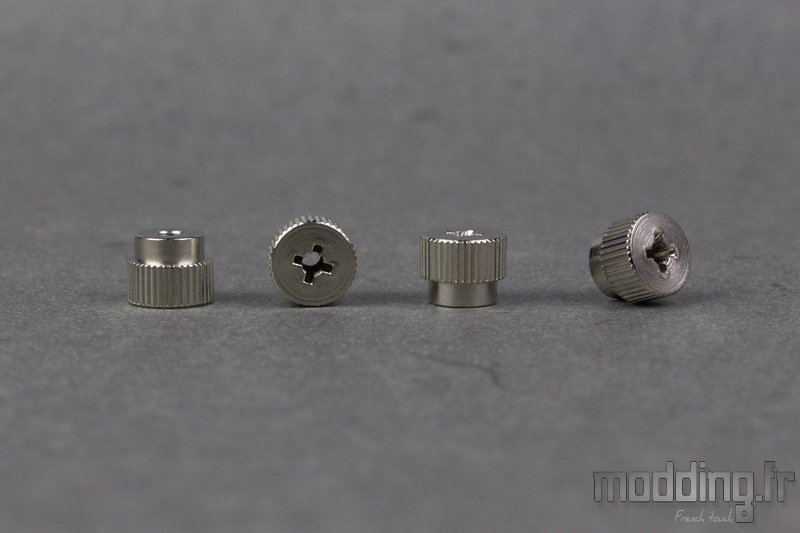

Un jeu de 4 boulons assure l’assemblage des platines de fixation, quel que soit le Socket.
On les visse à la main, cependant, ils intègrent une empreinte cruciforme pour affiner le serrage au tournevis.
Les deux platines de fixation spécifiques au Socket AMD.
Les orifices les plus internes correspondent au Socket AM4.
Nous avons deux jeux d’entretoises en plastique.

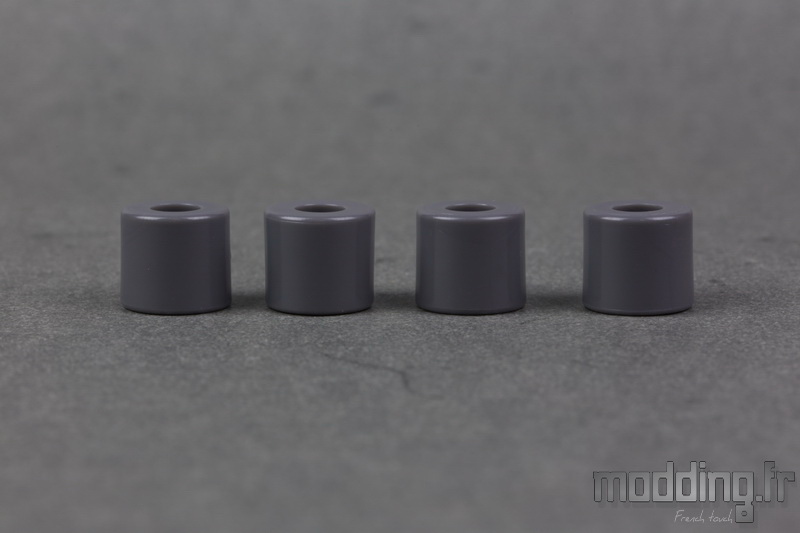

La couleur grise est destinée au Socket AM4…

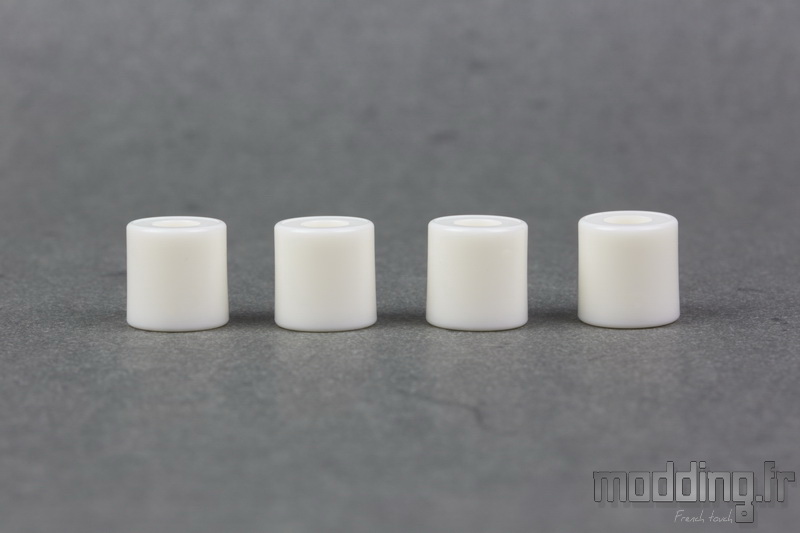

… Tandis que la couleur blanche concerne les autres Socket AMD.
A noter que le Socket TR4 ne fait pas partie de la liste. Noctua propose le NH-U12S-TR4-SP3 qui dispose d’une base dont les dimensions sont en adéquation avec la taille du processeur Threadripper.

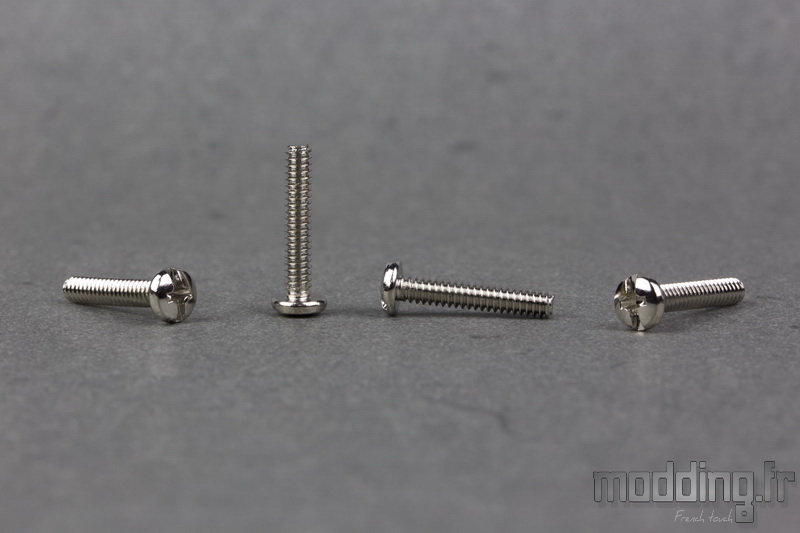

4 longues vis permettent de fixer les deux platines AMD sur le Socket.

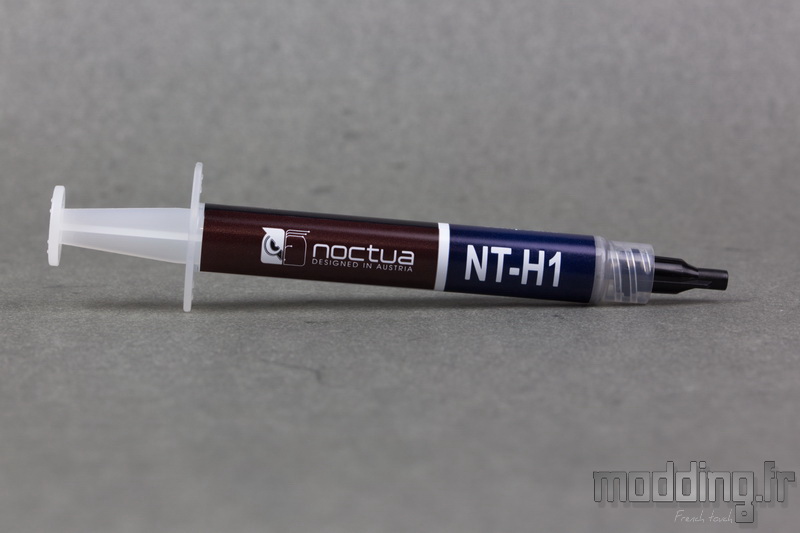

On trouve aussi une seringue de pâte thermique NT-H1.
A ce propos, nous allons profiter du test du NH-U12A pour jeter un œil sur la nouvelle pâte thermique : NT-H2. Nous lui consacrons tout un chapitre.
Noctua ne manque pas d’inclure quelques câbles dans son bundle.

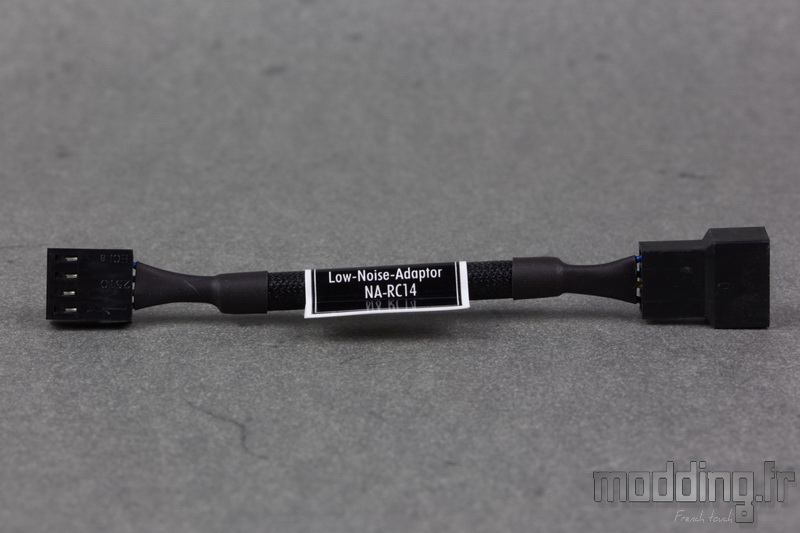

Ainsi, nous trouvons deux adaptateurs LNA (Low Noise Adaptator) qui permettent de limiter la vitesse maximale de chaque ventilateur NF-A12x25 PWM. On passe de 2000 tr/min à 1700 tr/min.
Ce qui influe directement sur le débit d’air, la pression statique et le niveau sonore.

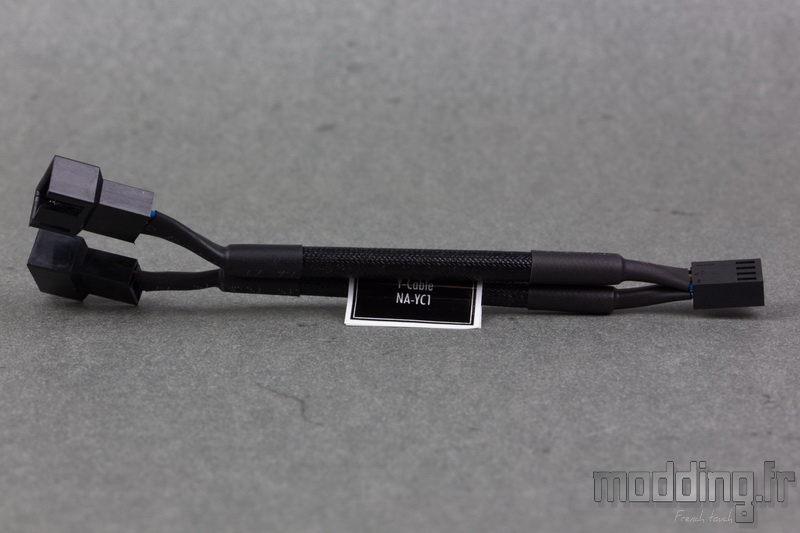

Afin de connecter les deux ventilateurs sur la même prise CPU_Fan de notre carte mère, Noctua fournit l’adaptateur adéquat : NA-YC1, un câble en Y disposant de deux prises 4-pins mâle et d’une prise 4-pins femelle.

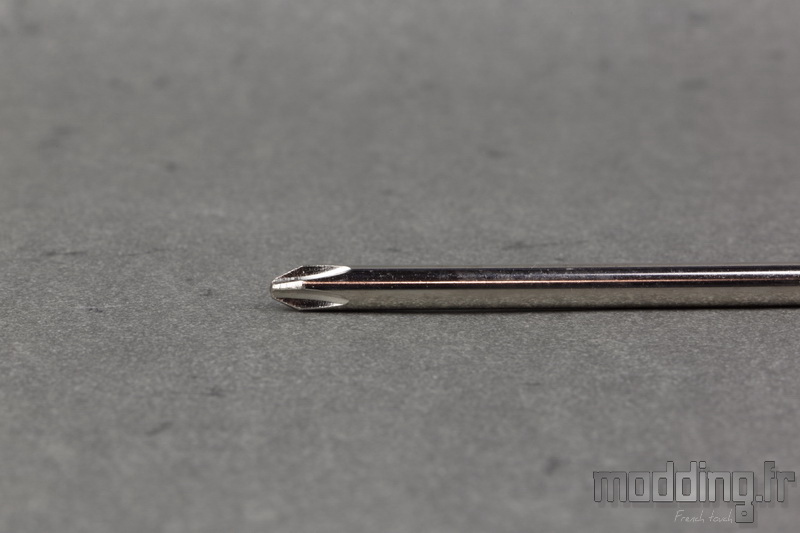

La marque fournit aussi le tournevis cruciforme afin d’installer le radiateur sur les platines de fixation.

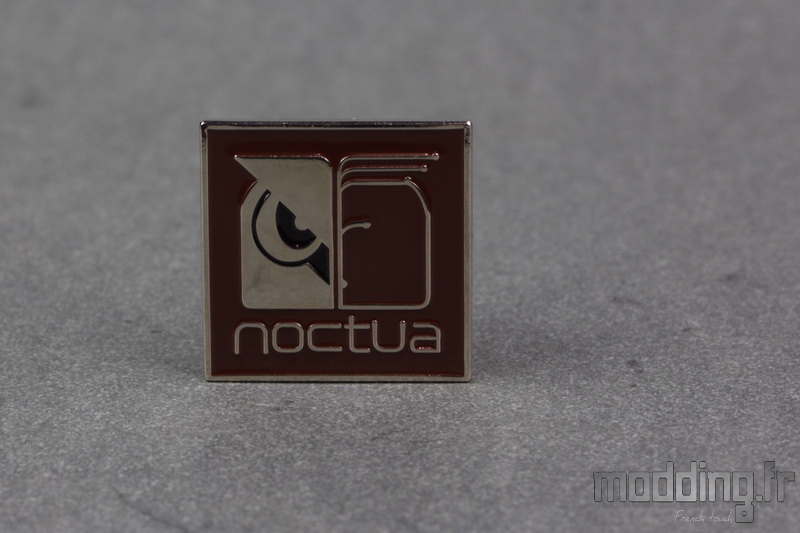

Nous finissons par la petite plaque métallique à l’effigie de la marque. Sa face interne présente une surface adhésive.
Les spécifications :
|
Ventirad NH-U12A
|
| Dimensions (H x L x P) |
158 x 125 x 58 mm |
| Profondeur avec ventilateurs |
112 mm |
| Poids à vide |
760 g |
| Poids avec ventilateurs |
1220 g |
| Matériau |
Cuivre (base et caloducs), Aluminium (ailettes) tout plaqué Nickel |
| Compatibilité |
Intel LGA 2011 / 2011-3 / 2066 / 115X (1150-1151-1155-1156) / AMD AM2, AM2+, AM3, AM3+, AM4, FM1, FM2, FM2+ (backplate requise). |
|
Ventilateur NF-A12x25 PWM
|
| Dimensions |
120 x 120 x 25 mm |
| Vitesse de rotation (12 V) |
2000 tr/min +/- 10% |
| Vitesse de rotation avec LNA |
1700 tr/min |
| Vitesse de rotation min (PWM) |
450 tr/min +/- 20% |
| Niveau sonore (12 V) |
22.6 dB(A) |
| Débit d’air (12 V) |
102.1 m3/h (LNA : 84.5 m3/h) |
| Puissance |
1.68 W |
| Ampérage |
0.14 A |
|
Câble
|
| Connectique |
4 pins (PWM) |
| Longueur du câble |
200 mm |
| Gainage du câble |
Oui (noir) |
| Couleur du câble |
Noir, jaune, bleu, vert |
|
|
| Type de roulement |
SSO2 |
| Durée de vie |
150 000 h |
|
|
| Garantie |
6 ans |
