Les caractéristiques :
Le packaging annonce la couleur!
Du noir, du noir et un peu de marron tout de même… Noctua ne renie pas pour autant la couleur d’origine de ses produits.
Alors que nous avions l’habitude que la marque ne montre qu’une partie de son ventirad, cette fois-ci nous avons le NH-U12A Chromax Black dans sa totalité avec un angle de vue de trois quarts en contre-plongée.
Le nom du modèle apparait en lettres blanches tout en étant accompagné de quelques lignes mettant en avant ses principales caractéristiques.
Le nom de la série Chromax se positionne dans la partie tandis que le logo de la marque se fait nettement plus discret s’intégrant dans un fin liseré de couleur marron.
Au dos de la boite, nous avons trois tableaux.
L’un d’eux énumère les spécifications du radiateur tandis qu’un second nous renseigne sur les spécifications des ventilateurs qui l’accompagnent.
Le troisième tableau décrit le contenu de la boite.
Noctua développe les deux principales caractéristiques du NH-U12A Chromax Black : performance et compatibilité totale avec la mémoire.
Sur l’un des côtés, la marque complète la description de deux autres caractéristiques du ventirad.
On note la présence de deux petits schémas sur lesquels sont reportées les diverses dimensions.
Le côté opposé affiche un peu plus de lecture, du moins si l’on maitrise la langue de Shakespeare.
On note par ailleurs que ces côtés de la boite affichent une vue antérieure et postérieure du ventirad.
La vue de dessus se positionne naturellement sur le rabat supérieur de la boite.
A l’ouverture, nous découvrons une première boite en carton contenant le bundle avec tout l’équipement nécessaire au montage du ventirad en fonction du socket.
Le NH-U12A Chromax Black est bien à l’abri dans son emballage en carton spécifique.
Les deux ventilateurs sont déjà en place sur le radiateur.
Nous avons deux notices de montage en fonction du type du socket : AMD ou Intel.
Avec l’arrivée du nouveau socket Intel LGA1700, Noctua a dû revoir la conception de son système de fixation et notamment sa backplate.
Ce socket dispose d’un nouvel entraxe de 78 mm, tandis que le socket 115x/1200 dispose d’un entraxe de 75 mm. Ces trois petits millimètres de différence impliquent à la marque de ne plus nous proposer la backplate équipée au préalable de ces vis de fixation.
Du coup, nous verrons lors du montage que nous allons devoir fixer ces vis dans les orifices correspondant à l’entraxe du socket spécifique à la carte mère.
L’une des faces de la backplate doit impérativement se trouver contre le PCB de la carte mère comme cela est noté sur la structure en acier.
Les nouvelles vis de fixation qui vont prendre place sur les branches de la nouvelle backplate.
On remarque au niveau de la base la présence d’une forme triangulaire ainsi que d’une petite gorge.
Gorge dans laquelle vient s’insérer ce clip en plastique afin de fixer la vis au niveau de l’orifice des extrémités de la plaque arrière.
Les propriétaires de modèles de ventirads Noctua peuvent commander gratuitement ce nouveau kit de montage en fournissant la preuve d’achat.
Il existe deux kits :
- NM-i17xx-MP78
- NM-i17xx-MP83
Noctua présente sur son site la liste des ventirads compatibles avec l’un ou l’autre système de montage.
Concernant l’installation sur le socket 1700, nous disposons d’un jeu d’entretoises en plastique bleu.
Pourquoi bleu ?
Car la couleur noire est prise par les entretoises spécifiques au socket 115x/1200, et nous verrons que la couleur blanche ou grise est réservée au socket AMD.
La différence entre ces deux entretoises se situe au niveau de leur hauteur. En effet, l’entraxe est différent sur le socket LGA1700, mais de plus la distance entre le bord supérieur de l’IHS du CPU et le PCB de la carte mère est aussi légèrement différente avec quasiment un millimètre en moins.
Les entretoises mesurent 5.1 mm tandis que les noires mesurent 5.9 mm. Ceci est dans le but de générer la pression adéquate de la base du radiateur sur le processeur.
Nous avons aussi de nouvelles plaques de fixation (NM-IMB3 v3) qui intègrent le nouvel entraxe.
“Check hole position” :
- 1 : socket 115x/1200
- 2 : socket 1700
- 3 : socket 20xx
Un jeu de 4 écrous assure l’assemblage des platines de fixation, quel que soit le socket.
On les visse à la main, toutefois, ils intègrent une empreinte cruciforme pour affiner le serrage au tournevis.
Le socket 20xx dispose d’un jeu d’entretoises spécifiques qui viennent se visser directement sur l’armature propre à ce socket.
Les deux platines de fixation spécifiques au Socket AMD.
Les orifices les plus internes correspondent au Socket AM4.
Nous avons deux jeux d’entretoises en plastique.
La couleur grise est destinée au socket AM4…

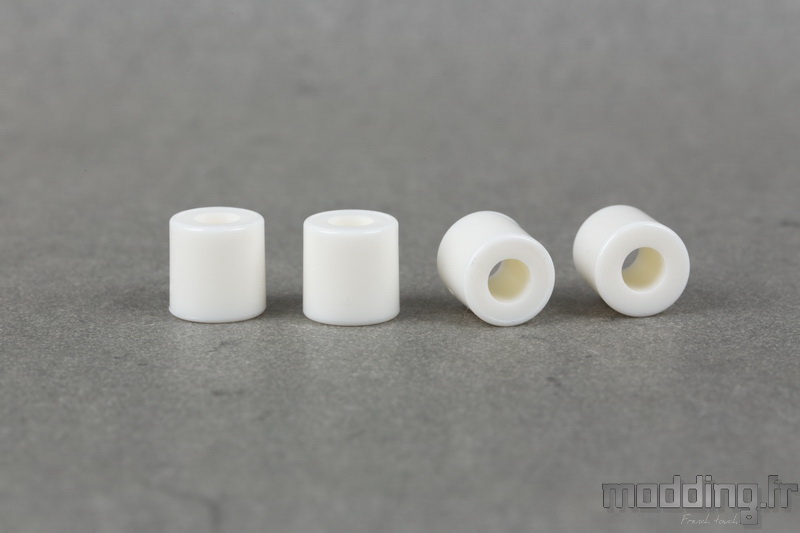

… Tandis que la couleur blanche concerne les autres sockets AMD.
4 longues vis permettent de fixer les deux platines sur…
… Les pas de vis de la plaque arrière spécifique au socket AMD.
Noctua fournit une petite plaque métallique à l’effigie de la marque. Sa face interne présente une surface adhésive.
Afin de connecter les deux ventilateurs sur la même prise CPU_Fan de notre carte mère, Noctua inclut dans le bundle l’adaptateur adéquat : NA-YC1, un câble en Y disposant de deux prises 4-pins mâle et d’une prise 4-pins femelle.
Nous avons aussi deux adaptateurs LNA (Low Noise Adaptator) qui permettent de limiter la vitesse maximale de chaque ventilateur NF-A12x25 PWM. On passe de 2000 tr/min à 1700 tr/min.
Ce qui influe directement sur le débit d’air, la pression statique et le niveau sonore.
Deux adaptateurs, car il est important de les intercaler avant le branchement sur le câble en Y.
On trouve aussi une seringue de pâte thermique NT-H1.
Ainsi qu’un tournevis cruciforme afin d’installer le radiateur sur les platines de fixation.
Les spécifications :
|
Ventirad NH-U12A Chromax Black
|
| Dimensions (H x L x P) |
158 x 125 x 58 mm |
| Profondeur avec ventilateurs |
112 mm |
| Poids à vide |
760 g |
| Poids avec ventilateurs |
1220 g |
| Matériau |
Cuivre (base et caloducs), Aluminium (ailettes) |
| Compatibilité |
Intel : 2011, 2066, 115x, 1200 et 1700.
AMD AM4, AM3 (+), AM2 (+), FM1, FM2(+). |
|
Ventilateur NF-A12x25 PWM Chromax Black
|
| Dimensions |
120 x 120 x 25 mm |
| Vitesse de rotation (12 V) |
2000 tr/min +/- 10% |
| Vitesse de rotation avec LNA |
1700 tr/min |
| Vitesse de rotation min (PWM) |
450 tr/min +/- 20% |
| Niveau sonore (12 V) |
22.6 dB(A) |
| Débit d’air (12 V) |
102.1 m3/h (LNA : 84.5 m3/h) |
| Puissance |
1.68 W |
| Ampérage |
0.14 A |
|
Câble
|
| Connectique |
4 pins (PWM) |
| Longueur du câble |
200 mm |
| Gainage du câble |
Oui (noir) |
| Couleur du câble |
Noir |
|
|
| Type de roulement |
SSO2 |
| Durée de vie |
150 000 h |
|
|
| Garantie |
6 ans |
