Le ventilateur :
Avant de présenter la ventilation du NH-D15 G2, il est à noter que Noctua a ajouté une protection sur la bande interne du cadre, empêchant tout mouvement des pales pendant le stockage du ventirad dans sa boîte.
Le NH-D15 G2 est équipé de deux ventilateurs de 140 mm, les NF-A14x25r G2, installés en configuration Push/Pull.
Noctua a combiné les pales en Sterrox du célèbre NF-A12x25 avec un cadre inspiré du design du NF-A15, le ventilateur de 140 mm utilisé sur le NH-D15.

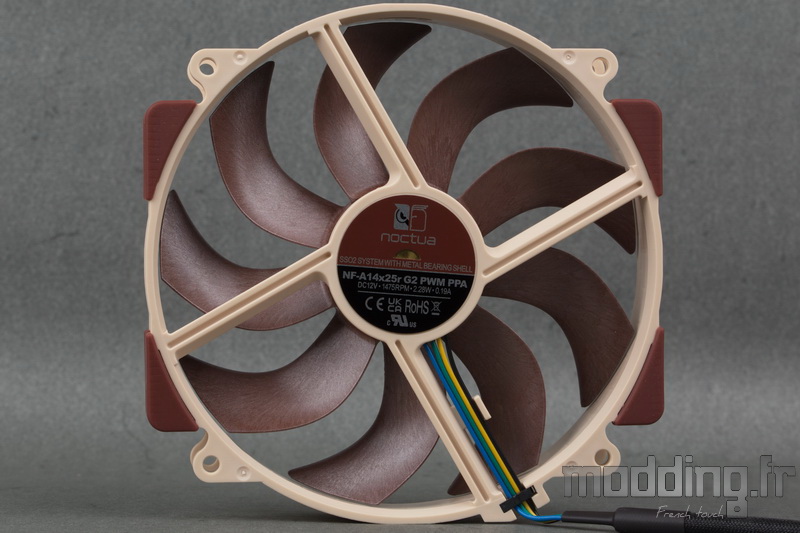

A l’arrière, on retrouve l’étiquette métallisée typique des ventilateurs Noctua.
Elle affiche le logo de la marque, le nom du ventilateur, sa version (PWM), sa puissance de 2,28 W et son intensité de 0,19 A. Le type de roulement est également mentionné : SSO2.
Le SSO (“Self Stabilising Oil-pressure”) est un roulement hydrodynamique à bain d’huile, renforcé par un aimant qui stabilise automatiquement l’axe du rotor. La version 2 (SSO2) utilise des coussinets métalliques et, grâce à des techniques de moulage par injection améliorées, l’aimant est positionné plus près de l’axe du rotor, augmentant ainsi la force magnétique pour une meilleure stabilité et précision. Cela se traduit par un roulement plus fiable et durable.
Les branches de liaison restent rectilignes tout en présentant un sillon creusé directement dans la matière du cadre.
On note également que les deux ventilateurs ont une vitesse légèrement différente, l’un d’eux atteignant une vitesse maximale de 1475 tr/min.
Le second ventilateur atteint une vitesse maximale de 1525 tr/min.
Noctua ajoute une mention spécifique au nom de chaque ventilateur : “PPA” pour celui tournant à une vitesse inférieure et “PPB” pour celui tournant à une vitesse supérieure.
La marque explique : “Quand deux ventilateurs fonctionnent à des vitesses constantes très proches en configuration push-pull, des interactions acoustiques peuvent parfois provoquer des phénomènes harmoniques indésirables dus à l’interférence (par exemple, vibrations ou bourdonnements cycliques), et un effet de battement peut être perçu.”
Pour éviter ce phénomène, les deux ventilateurs sont réglés avec un décalage de vitesse d’environ 25 tr/min par rapport à la valeur initiale de 1500 tr/min.
Ce réglage précis est rendu possible grâce au nouveau moteur “etaPERF” et au circuit intégré “NE-FD6″, qui permettent d’atteindre une régulation aussi fine.
De plus, la technologie “SupraTorque“, intégrée à ces ventilateurs, offre une plus grande plage de couple et permet de maintenir précisément la vitesse choisie, même face à la résistance au flux significative des ventirads.
La différence de vitesse entre les deux NF-A14x25r (-25 tr/min et +25 tr/min) permet d’éviter les vibrations intempestives et les bourdonnements cycliques sans compromettre les performances de la ventilation.
Noctua ajoute : “Chaque utilisateur pourra aisément améliorer les performances acoustiques de sa configuration en réduisant un peu plus la vitesse du ventilateur PPA via le contrôle PWM ou l’adaptateur faible bruit fourni. Ce réglage personnalisé, en augmentant l’écart de vitesse entre les deux ventilateurs, permet par ailleurs d’obtenir une signature sonore encore plus agréable.”
Pour plus de détails sur ce réglage et ses impacts sur l’optimisation acoustique, Noctua consacre un chapitre complet à ce sujet.
La marque fournit également des exemples audio pour illustrer ces optimisations. Cependant, je dois reconnaître que mon oreille n’est plus aussi fine et a du mal à percevoir les différences entre les divers réglages de décalage de la vitesse.
NF-A indique l’appartenance du ventilateur à cette série, suivi du chiffre 14 pour son diamètre de 140 mm et de x25 pour identifier son épaisseur de 25 mm.
La lettre “r” à la fin du nom du ventilateur indique la forme arrondie du cadre.
Comme sur le NF-A15, les “coins” dotés de silentblocs ne correspondent plus exactement aux coins du cadre où se trouvent les points de fixation du ventilateur.
Le design présente une forme hybride, alliant des courbes arrondies à des zones plates.
Le nom Sterrox, dérivé du mot grec στερρός signifiant ferme, solide ou robuste, révèle un penchant de Noctua pour la Grèce antique. Ce matériau est un polymère à cristaux liquides (LCP), similaire à ceux utilisés dans le Kevlar, renforcé de fibres de verre. Il confère aux pales une rigidité extrême, une bonne résistance thermique, et une stabilité dimensionnelle remarquable.
Cela réduit considérablement le phénomène de fluage (légère augmentation du diamètre du ventilateur avec le temps), permettant à Noctua de minimiser la distance entre l’extrémité des pales et la bande interne du cadre. Cette optimisation diminue les pertes de flux, améliorant ainsi le rendement du ventilateur, surtout lorsqu’il est installé sur un ventirad ou un radiateur de watercooling.

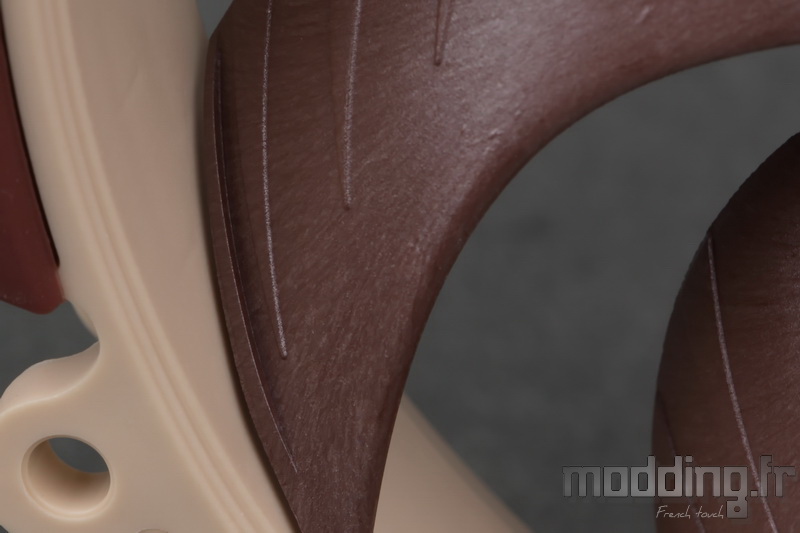

En termes d’optimisation aérodynamique, la série NF-A utilise des “Flow Acceleration Channels“, ou canalisateurs d’air, sous la forme de trois structures situées sur le bord de succion. Ces canalisateurs réduisent la séparation des flux, accélérant ainsi le passage de l’air et diminuant le niveau sonore en éliminant le vortex causé par les turbulences.
On peut également observer que la forme des pales diffère légèrement de celles du NF-A12x25r.
Les 9 pales, courbées vers l’arrière près du moyeu, se courbent progressivement vers leur extrémité, formant un angle plus prononcé que celui des autres ventilateurs de la marque.
Noctua justifie cette conception en expliquant qu’elle permet non seulement de diriger plus d’air vers l’extrémité des pales (la zone d’efficacité maximale), mais aussi de répartir la charge de manière plus uniforme le long du profil des pales.
En plus des “Flow Acceleration Channels“, une nouvelle technologie appelée “Winglets” est présente à l’extrémité des pales.
Cette ailette, positionnée à 90° comme sur les ailes d’un avion, réduit les vortex générés par les différences de pression entre les faces de succion et d’extraction des pales. Ces vortex, causés par les déplacements d’air à haute vitesse, peuvent diminuer l’efficacité du ventilateur.
Comme mentionné précédemment, le Sterrox offre une rigidité exceptionnelle et un coefficient de dilatation thermique très faible. Cela permet à Noctua de réduire l’espace entre l’extrémité des pales et la bande interne du cadre à seulement 0,7 mm.
Cette conception aide à contrer plus efficacement les phénomènes de résistance rencontrés lors de l’installation du ventilateur sur un ventirad ou un radiateur.

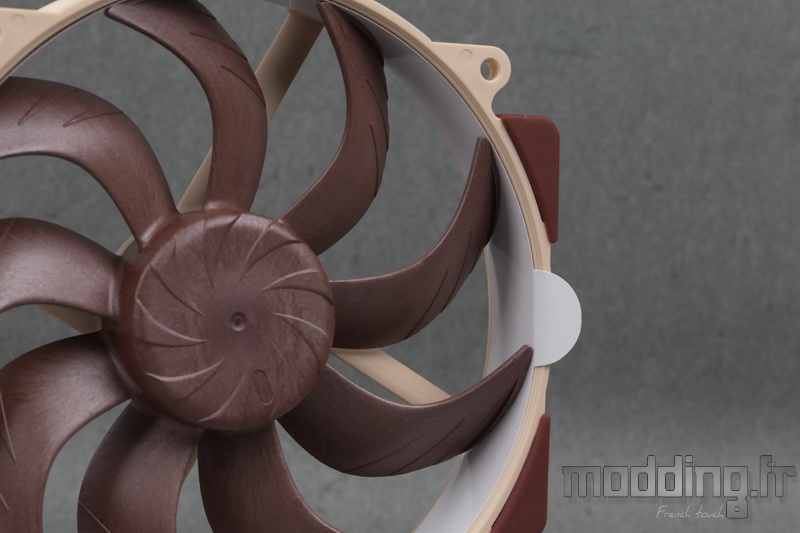

Noctua a vraiment misé sur l’innovation technique avec ce ventilateur, et cela se poursuit au centre des pales. Contrairement aux autres modèles qui révélaient une cloche en acier renforçant la partie centrale du moyeu, le NF-A14x25r est équipé d’un moyeu “Centrifugal Turbulator”. Ce moyeu possède plusieurs canalisateurs d’air en forme de virgule, dont la courbure est orientée dans le sens opposé à celui des pales.
Le mouvement de ces canalisateurs génère une force centrifuge qui éloigne l’air du moyeu, une zone moins performante en raison des faibles vitesses de rotation. L’air est ainsi dirigé vers les zones les plus efficaces, c’est-à-dire vers l’extrémité des pales, ce qui améliore la performance globale en optimisant le flux d’air.
Les améliorations aérodynamiques du cadre sont également présentes.
On retrouve le système Stepped Inlet qui adopte une conception en forme de marches d’escalier.
Ce design introduit une turbulence dans le flux d’air entrant, ce qui permet au flux de mieux adhérer au cadre et renforce ainsi sa performance. De plus, cette technologie impacte le niveau sonore en répartissant le bruit sur une gamme de fréquences plus large. En conséquence, le bruit se fond mieux dans l’environnement sonore ambiant, sans que l’oreille perçoive de tonalité aiguë ou grave prédominante.
On le remarque à peine, mais le système Inner Surface Microstructures est bien présent sous forme de petits conduits intégrés directement dans le matériau du cadre.
Cette optimisation réduit les émissions sonores générées par le mouvement des pales, tout en améliorant le flux d’air et en augmentant la pression statique.
En raison du décalage des coins, les points de fixation sont également recentrés, avec un entraxe de 105 mm, correspondant à celui d’un ventilateur classique de 120 mm.
L’espace entre les deux faces du cadre est conçu pour accueillir les attaches métalliques nécessaires à l’installation des ventilateurs sur le radiateur du NH-D15 G2.

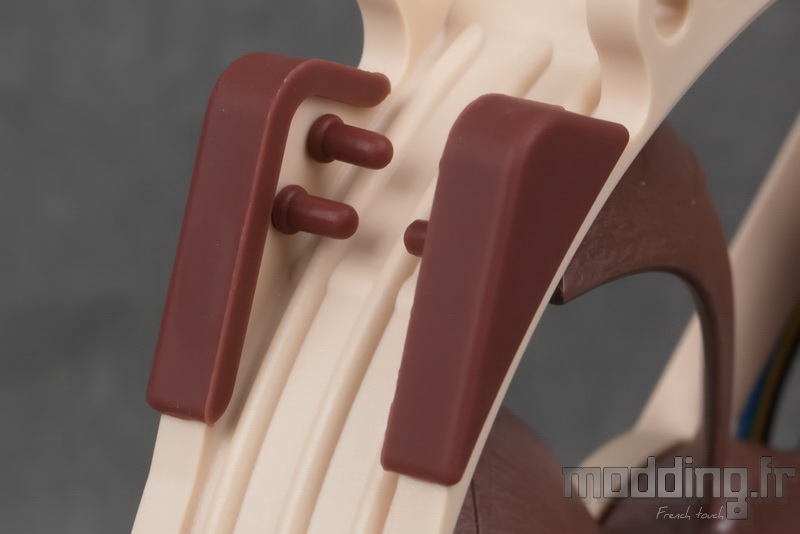

Les silentblocs, bien entendu présents, sont fixés sur ces pseudo-coins et restent amovibles.
Les fils d’alimentation sont guidés le long d’une des branches du cadre, dotée d’un petit appendice à mi-parcours pour les maintenir éloignés des pales.
Colorés à l’origine, les fils émergent du cadre pour s’enfoncer dans une gaine thermorétractable, suivie d’une gaine tressée noire dont le maillage dense masque complètement leur couleur.
Le câble, d’une longueur de 200 mm, se termine par un connecteur 4 broches, indiquant la prise en charge de la gestion PWM du ventilateur.
Cette version PWM est associée au circuit électronique NE-FD6, qui intègre la technologie SCD (Smooth Commutation Drive) pour assurer un fonctionnement plus silencieux et économe en énergie.
En général, les systèmes PWM produisent des signaux carrés entraînant des à-coups, ce qui provoque le bruit de cliquetis typique des ventilateurs, surtout à basse vitesse.
Le SCD atténue ce phénomène en réduisant la vitesse de balayage pour fournir une impulsion plus progressive, éliminant ainsi ces cliquetis. Le NF-A14x25r bénéficie de la seconde version du SCD, qui améliore encore davantage la transition entre les bobinages du stator, rendant le moteur presque inaudible.
La vitesse de nombreux ventilateurs diminue face à des pressions opposées rencontrées lorsque le ventilateur est installé sur un radiateur (Aircooling ou Watercooling), entraînant une perte de performance.
Grâce au circuit intégré NE-FD6, la technologie SupraTorque de Noctua, présente dans ce ventilateur, ajoute une marge de couple supplémentaire lorsque nécessaire pour maintenir la vitesse désirée, quelle que soit la résistance au flux d’air. Cela permet de conserver des performances optimales même dans les conditions les plus exigeantes.
La vitesse de rotation maximale est de 1500 tr/min (avec une tolérance de +/- 10 %). Noctua propose un adaptateur LNA qui limite cette vitesse à 1250 tr/min.
A pleine vitesse, le ventilateur produit un débit d’air de 155,6 m³/h (91,6 CFM) et une pression statique de 2,56 mmH2O.
Si nécessaire, il est possible d’arrêter complètement les pales en réglant la gestion PWM à 0 %.
