Les caractéristiques :
Hors de la gamme chromax.black, nous revenons sur le packaging classique Noctua avec la présence de photos “Teasing” qui ne laissent entrevoir que des parties du produit.
On trouve une large bande blanche latérale affichant le nom du modèle. Ce dernier est reporté sur fond noir juste au-dessus de la photo.
Nous avons une liste des principales caractéristiques du NH-D12L, ainsi qu’une pastille métallisée mettant en avant le principal atout du ventirad :
“145 mm de hauteur pour une meilleure comptabilité avec les boitiers”.
Le logo de la marque, positionné en bas à droite, complète le tableau.
Un quart de tour et nous avons les différentes caractéristiques reprises en détail avec un jeu d’icônes pour illustrer les propos.

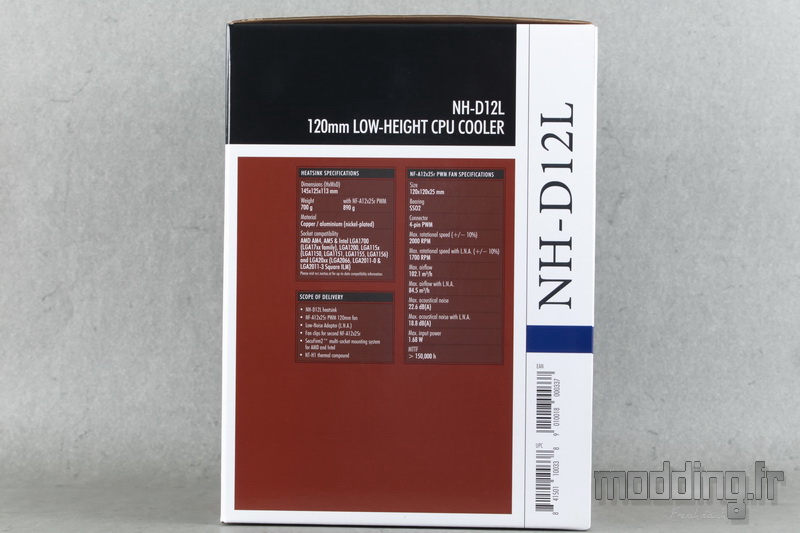

Le côté opposé affiche les spécifications du radiateur et du ventilateur ainsi qu’un tableau détaillant le contenu de la boite.

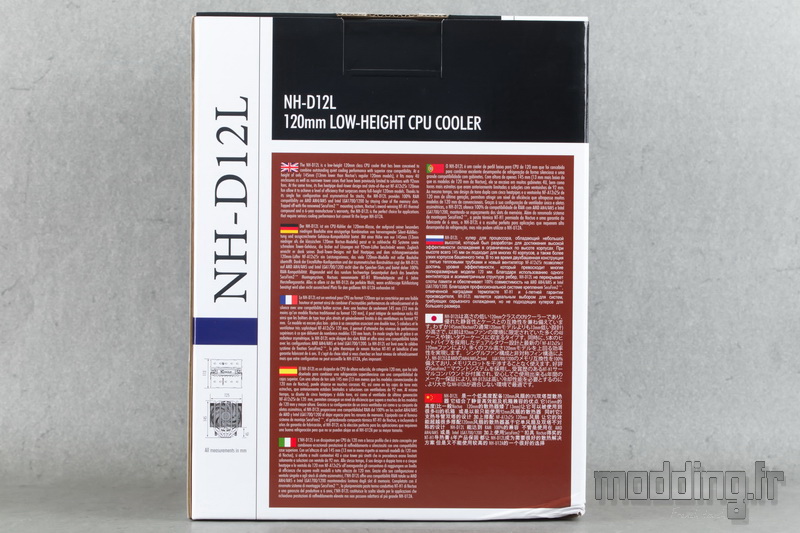

La dernière face de la boite affiche une traduction en plusieurs langues d’un descriptif du NH-D12L.
Deux schémas, en bas à gauche, reportent les différentes dimensions du ventirad.
A l’ouverture, nous découvrons une première boite en carton contenant le bundle avec tout l’équipement nécessaire au montage du ventirad en fonction du socket.
Le NH-D12L est bien à l’abri dans son emballage en carton spécifique.
Le ventilateur est déjà en place sur le radiateur.

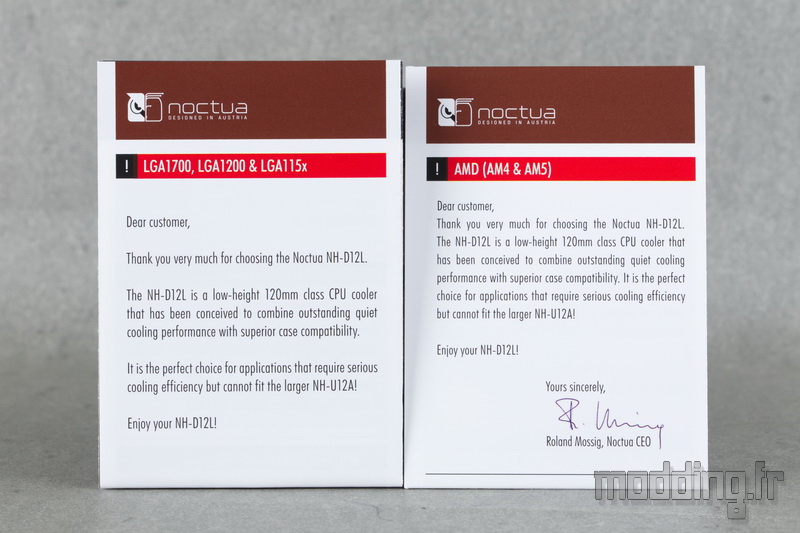

Nous avons deux notices de montage en fonction du type du socket : Intel ou AMD (avec le nouveau socket AM5).
Elles se présentent sous la forme d’un dépliant.
Nous avons le récapitulatif des différents accessoires ainsi qu’un bon nombre de schémas très explicites sur les étapes de montage du ventirad.
Avec l’arrivée du nouveau socket Intel LGA1700, Noctua a dû revoir la conception de son système de fixation et notamment sa backplate.
Ce socket dispose d’un nouvel entraxe de 78 mm, tandis que le socket 115x/1200 dispose d’un entraxe de 75 mm. Ces trois petits millimètres de différence impliquent à la marque de ne plus nous proposer la backplate équipée au préalable de ces vis de fixation.
Du coup, nous verrons lors du montage que nous allons devoir fixer ces vis dans les orifices correspondant à l’entraxe du socket spécifique à la carte mère.
Les nouvelles vis de fixation qui vont prendre place sur les branches de la nouvelle backplate.
On remarque au niveau de la base la présence d’une forme triangulaire ainsi que d’une petite gorge.
Le triangle permet de caler la base de la vis au sein de la branche de la backplate.
Au niveau de la gorge vient s’insérer ce clip en plastique afin de maintenir la vis en place au niveau de cette plaque arrière.
Noctua fournit 6 unités au cas où l’une de ces bagues viendrait à se fissurer. On n’est jamais trop prudent.
Concernant l’installation sur le socket 1700, nous disposons d’un jeu d’entretoises en plastique bleu.
Pourquoi bleu ?
Car la couleur noire est prise par les entretoises spécifiques au socket 115x/1200, et nous verrons que la couleur blanche ou grise est réservée au socket AMD.
La différence entre ces deux entretoises se situe au niveau de leur hauteur. En effet, l’entraxe est différent sur le socket LGA1700, mais de plus la distance entre le bord supérieur de l’IHS du CPU et le PCB de la carte mère est aussi légèrement différente avec quasiment un millimètre en moins.
Les entretoises mesurent 5.1 mm tandis que les noires mesurent 5.9 mm. Ceci est dans le but de générer la pression adéquate de la base du radiateur sur le processeur.

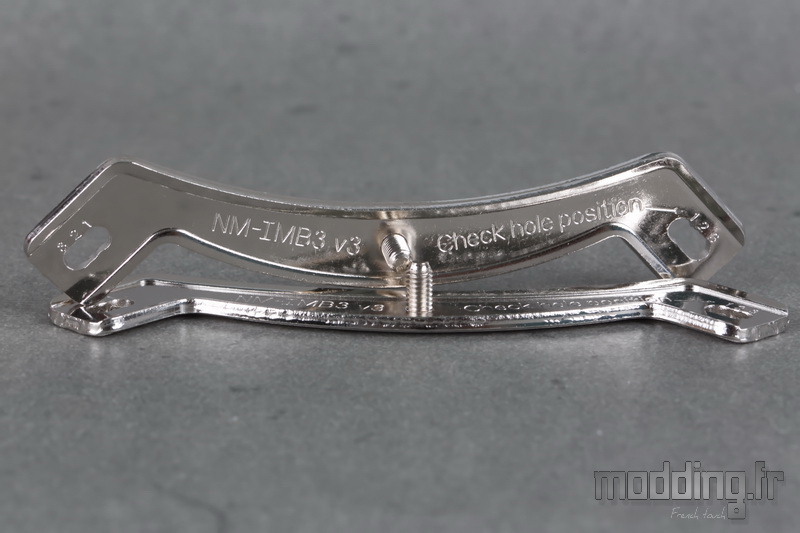

Nous avons aussi de nouvelles plaques de fixation (NM-IMB3 v3) qui intègrent le nouvel entraxe.
“Check hole position” :
- 1 : socket 115x/1200
- 2 : socket 1700
- 3 : socket 20xx
Un jeu de 4 écrous assure l’assemblage des platines de fixation, quel que soit le socket.
On les visse à la main, toutefois, ils intègrent une empreinte cruciforme pour affiner le serrage au tournevis.
Le socket 20xx dispose d’un jeu d’entretoises spécifiques qui viennent se visser directement sur l’armature propre à ce socket.
Les deux platines de fixation spécifiques au Socket AMD.
Pour le NH-D12L, la compatibilité avec AMD se limite aux derniers sockets : AM4 et AM5.
De ce fait, nous n’avons plus qu’un jeu d’entretoises qui s’habillent de gris.
4 longues vis permettent de fixer les deux platines sur…
… Les pas de vis de la plaque arrière spécifique au socket AMD.
On note la position des platines de fixation avec le bord incurvé orienté vers le socket.
Noctua fournit une petite plaque métallique à l’effigie de la marque. Sa face interne présente une surface adhésive.
Nous avons aussi un adaptateur LNA (Low Noise Adaptator) qui permettent de limiter la vitesse maximale du ventilateur NF-A12x25r PWM. On passe de 2000 tr/min à 1700 tr/min.
Ce qui influe directement sur le débit d’air, la pression statique et, bien sûr, le niveau sonore.
On trouve aussi une seringue de pâte thermique NT-H1.
Ainsi qu’un second jeu d’attaches métalliques pour éventuellement associer un second ventilateur NF-A12x25r PWM sur le radiateur.
Un long tournevis cruciforme facilite l’installation du radiateur sur les platines de fixation.
Les spécifications :
|
Ventirad NH-D12L
|
| Dimensions (H x L x P) |
145 x 125 x 113 mm |
| Profondeur avec ventilateurs |
113 mm |
| Poids à vide |
700 g |
| Poids avec ventilateurs |
890 g |
| Matériau |
Cuivre (base et caloducs), Aluminium (ailettes) soudé et nickelé |
| NSPR |
148 |
| Compatibilité |
Intel LGA 2011 / 2066 / 115X / 1200 / 1700AMD AM4, AM5 |
|
Ventilateur NF-A12x25r PWM
|
| Dimensions |
120 x 120 x 25 mm |
| Vitesse de rotation (12 V) |
2000 tr/min +/- 10% |
| Vitesse de rotation avec LNA |
1700 tr/min |
| Vitesse de rotation min (PWM) |
450 tr/min +/- 20% |
| Niveau sonore (12 V) |
22.6 dB(A) |
| Débit d’air (12 V) |
102.1 m3/h (LNA : 84.5 m3/h) |
| Puissance |
1.68 W |
| Ampérage |
0.14 A |
|
Câble
|
| Connectique |
4 pins (PWM) |
| Longueur du câble |
200 mm |
| Gainage du câble |
Oui (noir) |
| Couleur du câble |
Noir, jaune, bleu, vert |
|
|
| Type de roulement |
SSO2 |
| Durée de vie |
150 000 h |
|
|
| Garantie |
6 ans |
