Les caractéristiques :
Gamme chromax.black oblige, le packaging annonce la couleur!
Du noir, du noir et un peu de marron tout de même… Noctua ne renie pas pour autant la couleur d’origine de ses produits.
Alors que nous avions l’habitude que la marque ne montre qu’une partie de son ventirad, cette fois-ci nous avons le NH-D12L chromax.black dans sa totalité avec un angle de vue de trois quarts en contre-plongée.
Toutefois, on ne peut pas dire que le fond noir dévoile tous les détails du radiateur et encore moins ceux du ventilateur pris en sandwich entre les deux tours.
Le nom du modèle apparait en lettres blanches tout en étant accompagné de quelques lignes mettant en avant ses principales caractéristiques.
Le nom de la série Chromax se positionne dans la partie basse tandis que le logo de la marque se fait nettement plus discret s’intégrant dans un fin liseré de couleur marron.
Le dos de la boite affiche un peu plus de lecture, du moins si l’on maitrise la langue de Shakespeare.
Les différents propos reprennent en détails les caractéristiques du NH-D12L chromax.black.
Sur l’un des côtés, nous avons trois tableaux.
L’un d’eux énumère les spécifications du radiateur tandis qu’un second nous renseigne sur les spécifications du ventilateur NF-A12x25r.
Le troisième tableau décrit le contenu de la boite.
Sur le côté opposé, nous distinguons deux petits schémas représentant le ventirad de face et de dessus tout en y reportant différentes dimensions.
A l’ouverture, nous découvrons une première boite en carton contenant le bundle avec tout l’équipement nécessaire au montage du ventirad en fonction du socket.

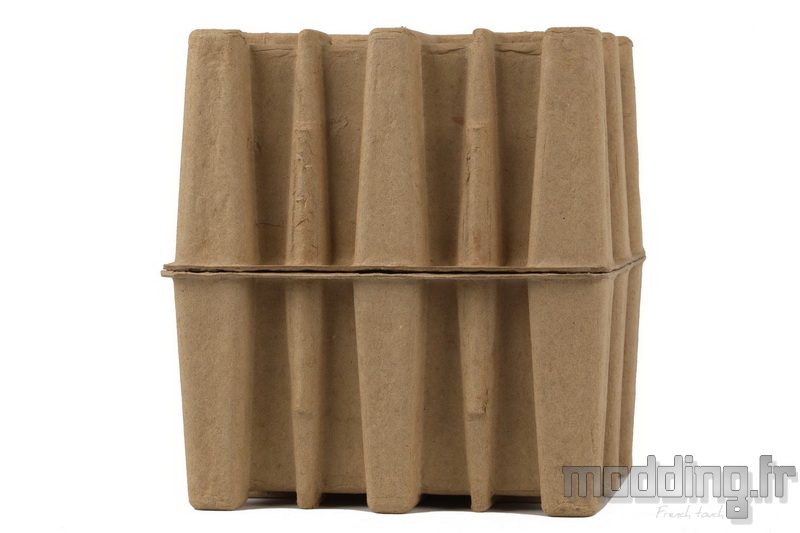

Le NH-D12L chromax.black est bien à l’abri dans son emballage en carton spécifique.
Son double emballage devrions-nous dire !

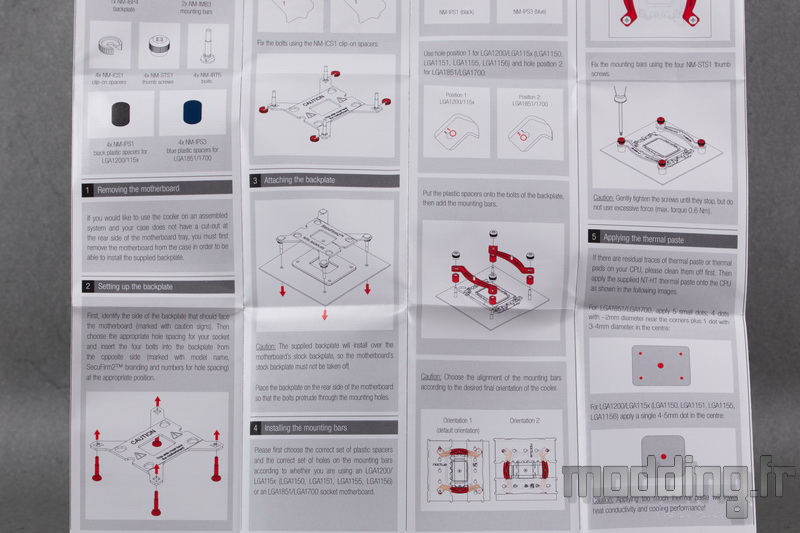

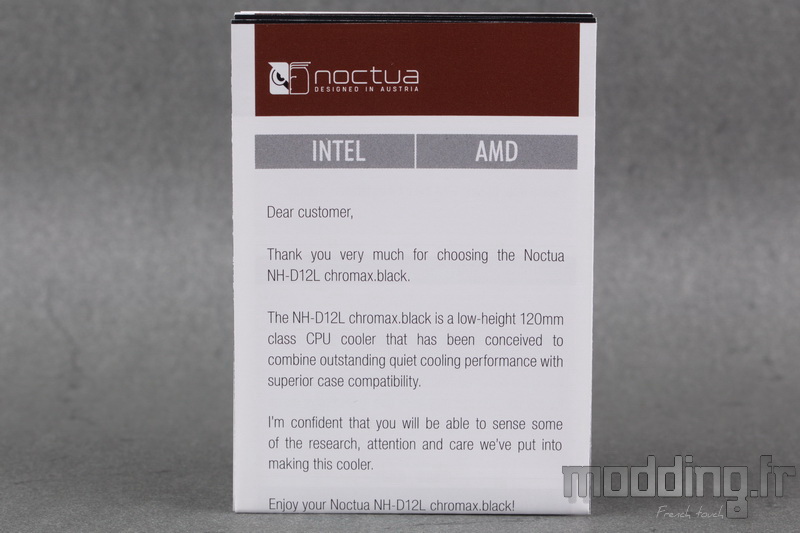

De deux notices, nous passons sur une seule notice d’assemblage qui réunit les deux types de sockets : Intel et AMD.
Elle se présente sous la forme d’un dépliant.
Nous avons le récapitulatif des différents accessoires ainsi qu’un bon nombre de schémas très explicites sur les étapes de montage du ventirad.
Avec l’arrivée du nouveau socket Intel LGA1700, Noctua a dû revoir la conception de son système de fixation et notamment sa backplate.
Ce socket dispose d’un nouvel entraxe de 78 mm, tandis que le socket 115x/1200 dispose d’un entraxe de 75 mm. Ces trois petits millimètres de différence impliquent à la marque de ne plus nous proposer la backplate équipée au préalable de ces vis de fixation.
Du coup, nous verrons lors du montage que nous allons devoir fixer ces vis dans les orifices correspondant à l’entraxe du socket spécifique à la carte mère.

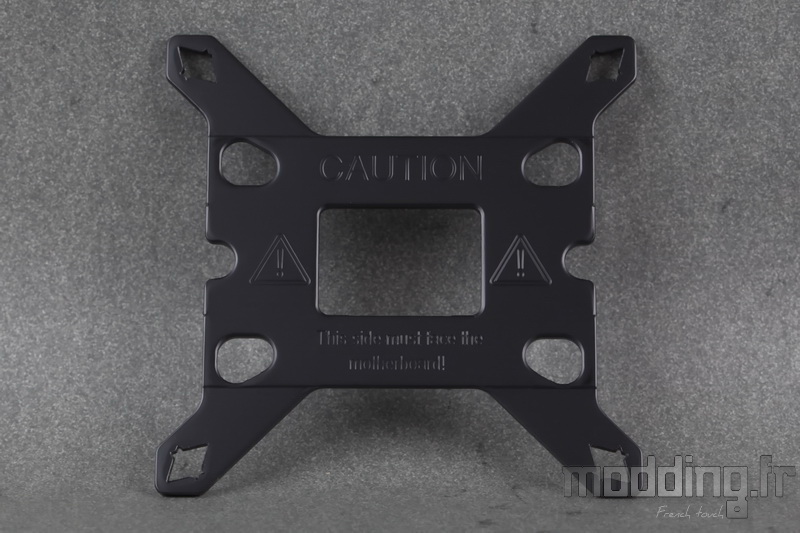

L’une des faces de la backplate doit impérativement se trouver contre le PCB de la carte mère comme cela est noté sur la structure en acier.

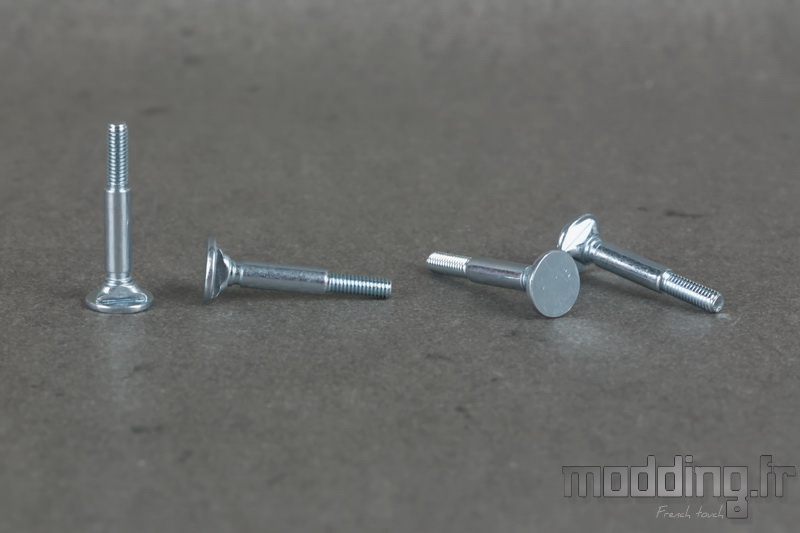

Les vis de fixation vont prendre place sur les branches de la backplate.
On remarque au niveau de la base la présence d’une forme triangulaire ainsi que d’une petite gorge.

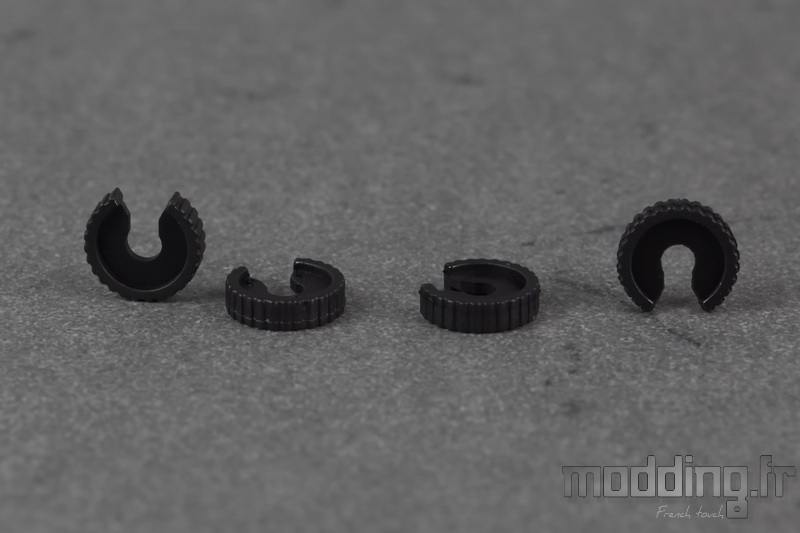

Gorge dans laquelle vient s’insérer ce clip en plastique afin de maintenir en place la vis au niveau de l’orifice des extrémités de la plaque arrière.

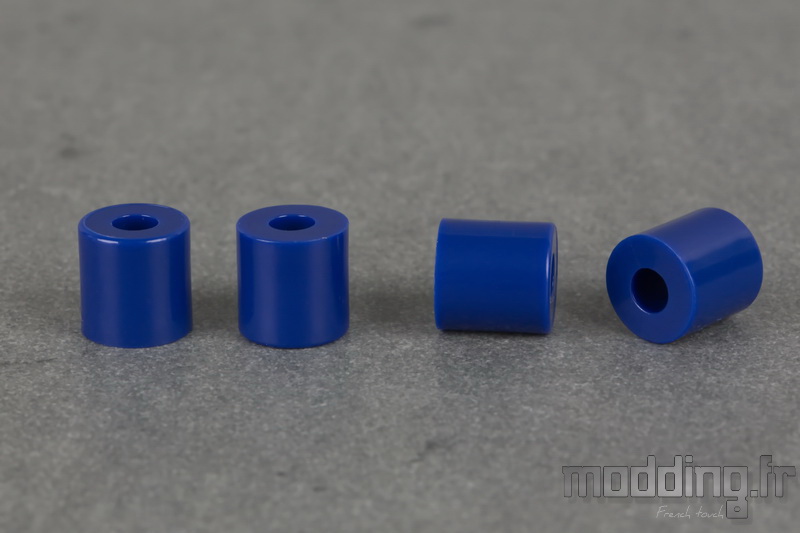

Concernant l’installation sur le socket 1700, nous disposons d’un jeu d’entretoises en plastique bleu.
Pourquoi bleu ?

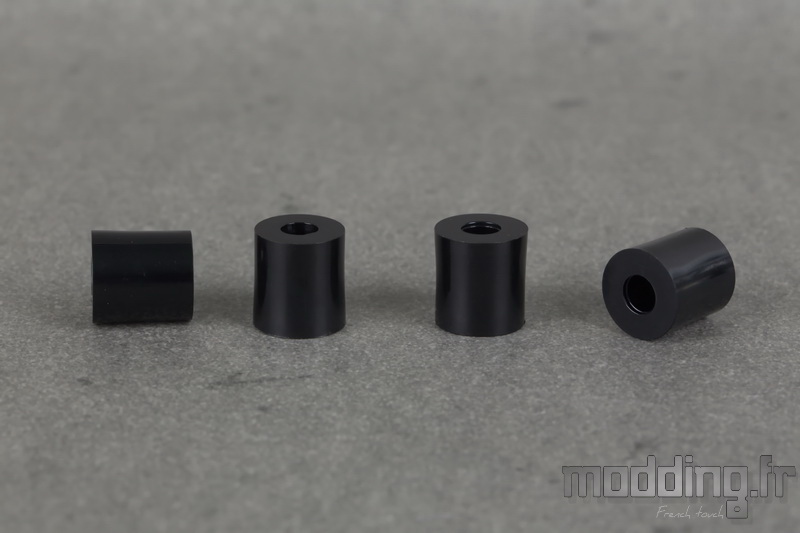

Car la couleur noire est prise par les entretoises spécifiques au socket 115x/1200.
La différence entre ces deux entretoises se situe au niveau de leur hauteur. En effet, l’entraxe est différent sur le socket LGA1700, mais de plus la distance entre le bord supérieur de l’IHS du CPU et le PCB de la carte mère est aussi légèrement différente avec quasiment un millimètre en moins.
Les entretoises bleues mesurent 5.1 mm tandis que les noires mesurent 5.9 mm. Ceci est dans le but de générer la pression adéquate de la base du radiateur sur le processeur.
Nous avons aussi de nouvelles plaques de fixation (NM-IMB3 v4) qui intègrent l’entraxe du socket 1700.
Mais elles délaissent l’entraxe du Socket 20xx comme c’est le cas sur les plaques de montage NM-IMB3 v3.
Nous n’avons plus que deux orifices aux extrémités de cette pièce métallique :
- 1 : socket 115x/1200
- 2 : socket 1700
Noctua ne propose plus la compatibilité avec les processeurs montés sur les sockets 2011 ou 2066 et ne fournit donc plus les entretoises spécifiques.
Un jeu de 4 écrous assure l’assemblage des platines de fixation.
On les visse à la main, toutefois, ils intègrent une empreinte cruciforme pour affiner le serrage au tournevis.

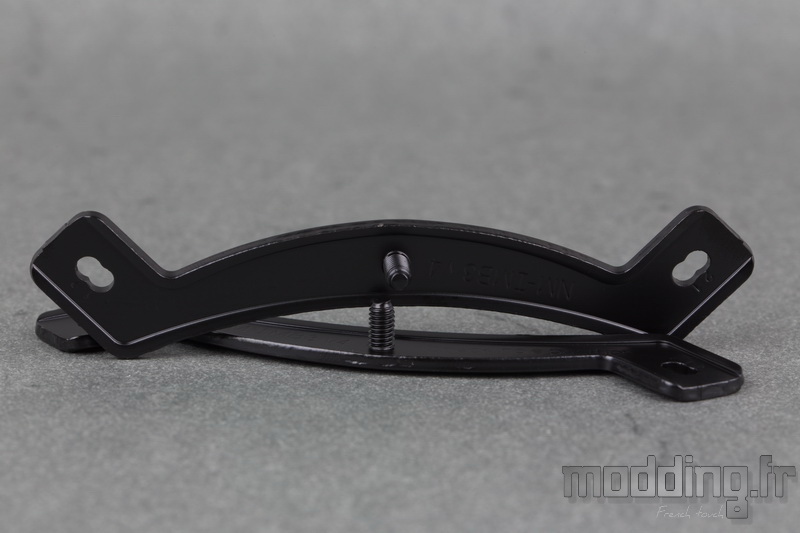

Les platines dédiées aux sockets AMD sont différentes de ce que nous avions l’habitude de voir.

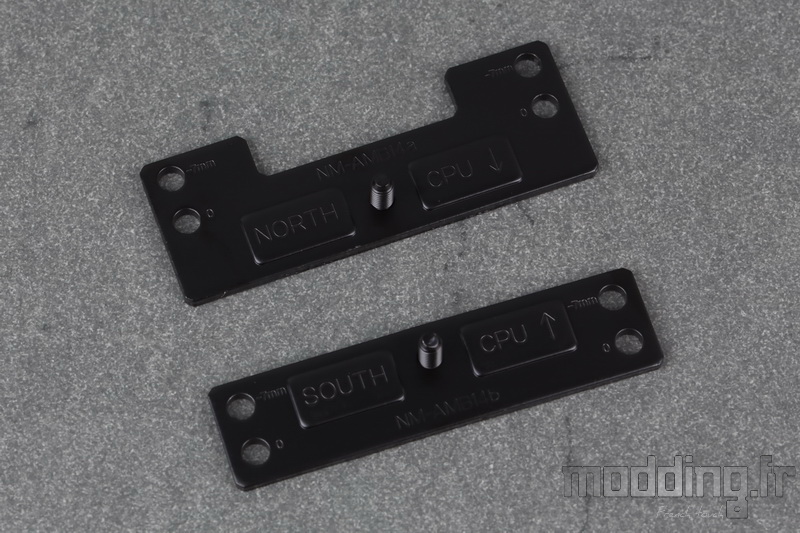

Ces barres de fixation ont comme pour particularité de disposer de deux jeux d’orifices avec un décalage de 7 mm.
Ce dispositif permet d’installer le ventirad avec ce déport de 7mm en direction du sud du socket ce qui améliore la qualité du contact de la base du radiateur juste au-dessus du/des CCD(s), une zone critique du processeur des séries Ryzen, afin de réduire les températures du CPU avec des gains oscillants entre 1 et 3°C.
Pour le NH-D12L, la compatibilité avec AMD se limite aux derniers sockets : AM4 et AM5.

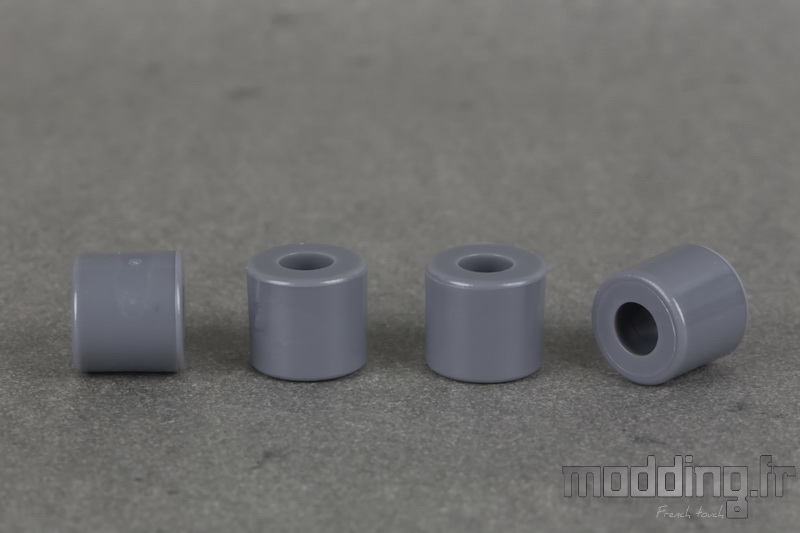

De ce fait, nous n’avons plus qu’un jeu d’entretoises qui s’habillent de gris.

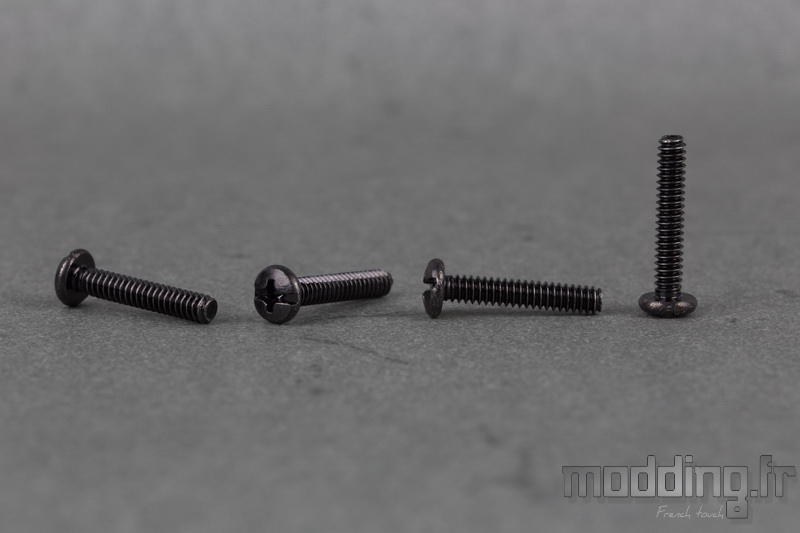

4 longues vis noires permettent de fixer les deux platines sur…
… Les pas de vis de la plaque arrière spécifique au socket AMD.
On note la position des barres de fixation avec la flèche accompagnant la mention “CPU” orientée vers le socket.

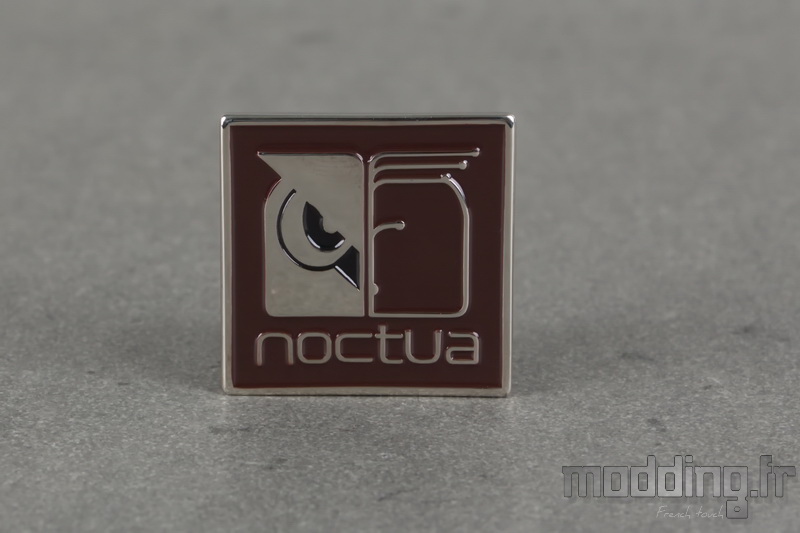

Noctua fournit une petite plaque métallique à l’effigie de la marque. Sa face interne présente une surface adhésive.
Nous avons aussi un adaptateur LNA (Low Noise Adaptator) qui permet de limiter la vitesse maximale du ventilateur NF-A12x25r PWM. On passe de 2000 tr/min à 1700 tr/min.
Ce qui influe directement sur le débit d’air, la pression statique et, bien sûr, le niveau sonore.

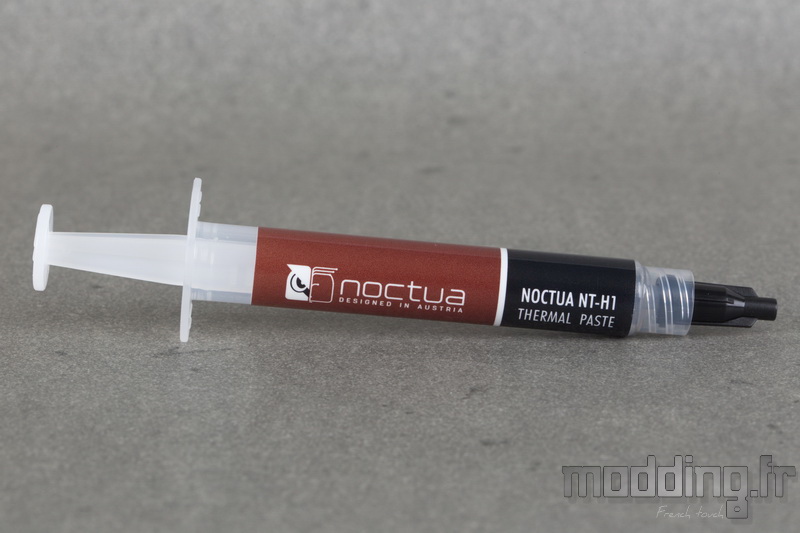

On trouve aussi une seringue de pâte thermique NT-H1.
Un long tournevis cruciforme facilite l’installation du radiateur sur les platines de fixation.
On remarque l’absence d’un second jeu d’attaches métalliques pour éventuellement associer un second ventilateur NF-A12x25r PWM sur le radiateur comme ce fut le cas pour le NH-D12L.
Les spécifications :
Ventirad NH-D12L chromax.black |
|
Dimensions (H x L x P) | 145 x 125 x 113 mm |
Profondeur avec ventilateurs | 113 mm |
Poids à vide | 700 g |
Poids avec ventilateurs | 890 g |
Matériau | Cuivre (base et caloducs), Aluminium (ailettes) soudé et nickelé |
NSPR | 148 |
Compatibilité | Intel LGA 115X / 1200 / 1700 / 1851 AMD AM4 / AM5 |
Ventilateur NF-A12x25r PWM chromax.black |
|
Dimensions | 120 x 120 x 25 mm |
Vitesse de rotation (12 V) | 2000 tr/min +/- 10% |
Vitesse de rotation avec LNA | 1700 tr/min |
Vitesse de rotation min (PWM) | 450 tr/min +/- 20% |
Niveau sonore (12 V) | 22.6 dB(A) |
Débit d’air (12 V) | 102.1 m3/h (LNA : 84.5 m3/h) |
Puissance | 1.68 W |
Ampérage | 0.14 A |
Câble |
|
Connectique | 4 pins (PWM) |
Longueur du câble | 200 mm |
Gainage du câble | Oui (noir) |
Couleur du câble | Noir |
Type de roulement | SSO2 |
Durée de vie | 150 000 h |
Garantie | 6 ans |
