Le NH-U12S chromax.black :
Après le ventirad au format double tour, nous avons le modèle simple tour, plus compact notamment en profondeur avec le NH-U12S chromax.black.
Plus compact, car il s’associe à un ventilateur de 120 mm de diamètre. A voir si Noctua décline le modèle NH-U14S dans cette version chromax.black.
Mis à part le revêtement noir de cette série, le radiateur de ce NH-U12S reprend en tout point le design de la version classique.
Il mesure 158 mm de hauteur pour 125 mm de largeur et accuse un poids de 580 g.
Comme on peut le voir sur cette vue de face, les branches des caloducs se répartissent sur trois niveaux en bordure du radiateur. Ils profitent au maximum du flux d’air engendré par les pales du ventilateur, tout en évitant de se positionner au centre et de se placer en face du rotor.
La tour en elle même est dotée d’une profondeur de 45 mm.
Nous totalisons 50 ailettes en aluminium.

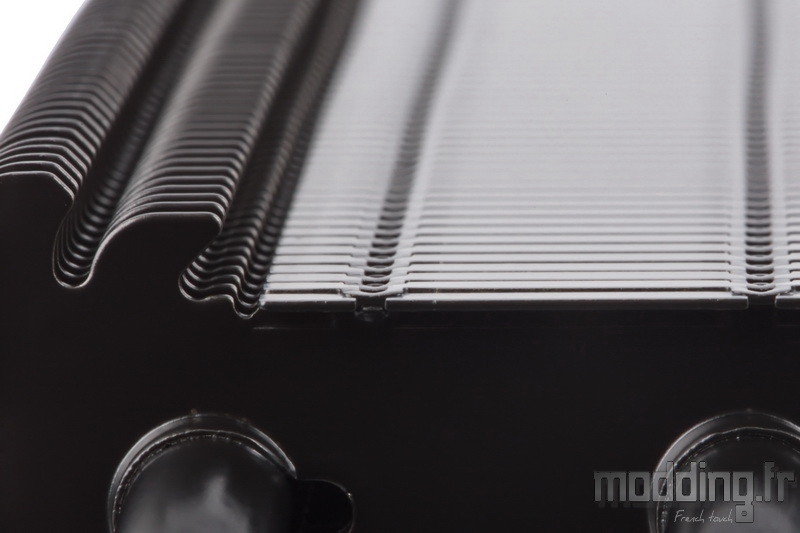

Une partie de leurs extrémités est pliée sur l’ailette inférieure, cloisonnant ainsi le radiateur sur ses côtés et permettant ainsi de canaliser le flux d’air au niveau des caloducs.
On retrouve les deux jeux de doubles encoches afin de fixer le ventilateur sur l’une ou l’autre face du radiateur. Ainsi, nous pouvons inverser le flux d’air sans avoir à retourner le radiateur.
Cela permet aussi de passer le ventirad dans un mode Push/Pull en y adjoignant un second ventilateur.
La dernière ailette affiche le logo de la marque qui est embouti à même la structure en aluminium.
Ici aussi, les extrémités des caloducs ne sont point cachées.
Comme les ailettes, les tubes se voient aussi appliquer le revêtement noir satiné. Une couleur qui estompe quelque peu l’aspect disgracieux du cône terminal.
La base du NH-U12S présente les mêmes caractéristiques que celle du NH-D15 !
Tout en cuivre, elle mesure aussi 38 mm sur 40 mm.
Elle bénéficie d’un traitement nickelé qui ne gomme pas les traces d’usinage.

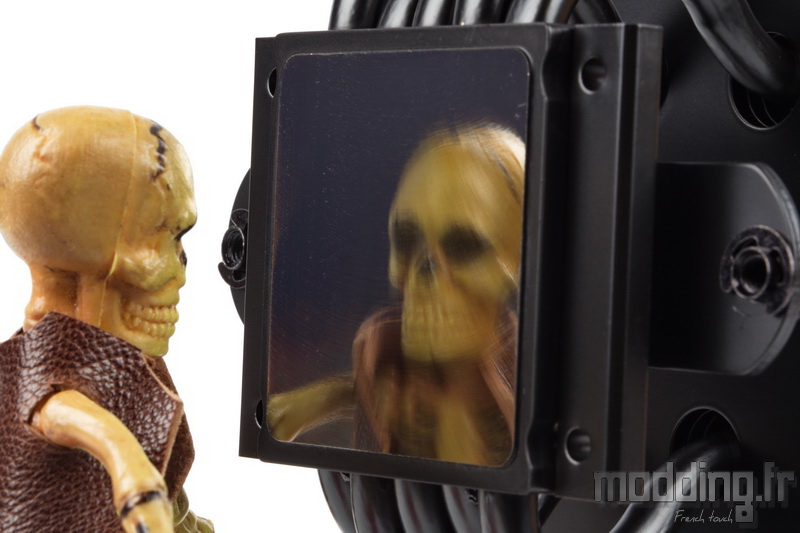

Pour autant, elles demeurent extrêmement légères, le reflet de Xray restant bien visible.

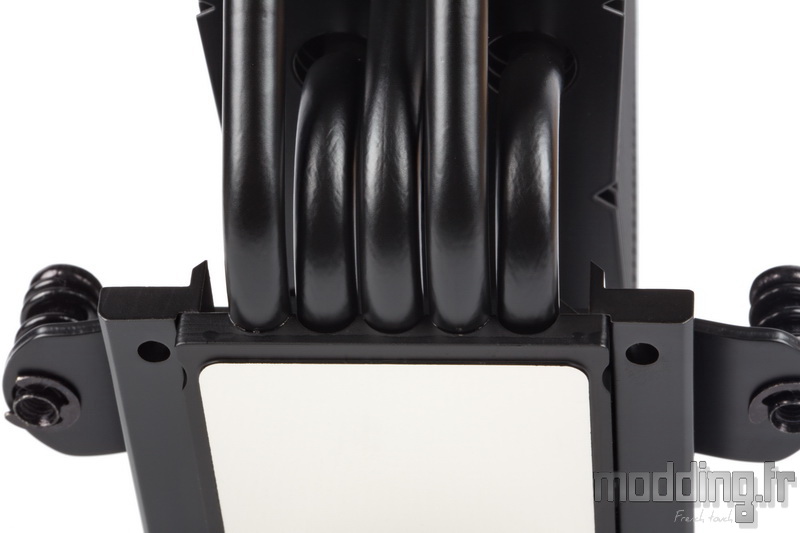

La base est identique à tel point que l’on retrouve aussi les points de fixation disposés sur la platine supérieure qui recouvre la portion centrale des caloducs.
Cependant, sur son NH-U12S, Noctua passe par l’installation d’une unique plaque où nous retrouvons les deux vis montées sur ressort.
Cette plaque NM-SFB4 est fixée par une seule vis.
Une vis que l’on peut atteindre avec le tournevis du bundle grâce à l’orifice central présent sur chacune des ailettes.

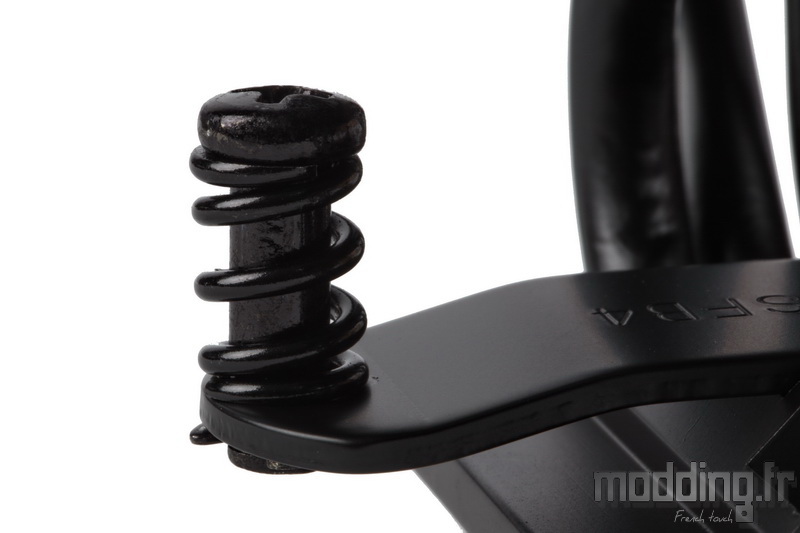

A chacune des extrémités de cette platine, nous trouvons donc une vis montée sur ressort. Ressort qui assure la pression adéquate de la base sur le processeur.

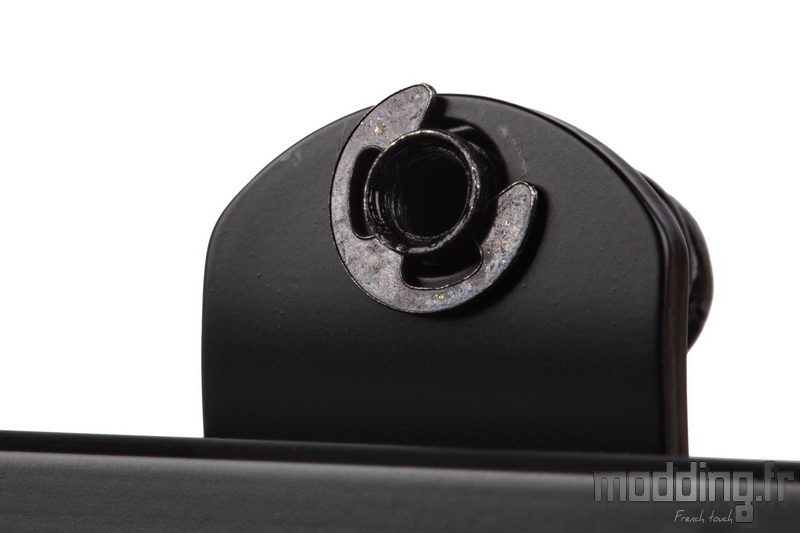

Un circlips noir les rend solidaires de cette platine tout en assurant leur rotation lors du serrage.
En raison de l’épaisseur de la tour (45 mm contre 50 mm pour les tours du NH-D15), Noctua installe seulement 5 caloducs au sein de son NH-U12S.
Entièrement en cuivre et dotés d’un diamètre de 6 mm, ils revêtent la couleur noire spécifique à cette série chromax.black.
Ils plongent dans les différentes ailettes et se positionnent, formant 3 groupes, avec un léger décalage entre eux pour profiter au maximum du flux d’air traversant les ailettes.
Les différentes ailettes sont fixées aux tubes caloporteurs par un procédé de soudure et non de compression. Cette jonction assure une conduction thermique constante, et ce même sur le long terme.
On constate que le degré de finition que fournit Noctua est tout aussi constant, quel que soit le modèle de ventirad.
Nous mettons en place les ventilateurs NF-F12 PWM chromax.black.
L’attache métallique prend place dans le point de fixation positionné sur le bord opposé à celui en contact avec les ailettes.
La partie centrale de l’attache vient se loger dans les deux rangées d’encoches que présentent les ailettes.
Nous pouvons à loisir ajuster la hauteur des ventilateurs par rapport au radiateur.
Avec son unique ventilateur en place, le NH-U12S Noctua passe de 45 mm à 71 mm de profondeur.
L’épaisseur d’un millimètre des silentblocs en silicone est alors prise en compte.
Le poids total est de 775 g.
Bien loin des 1320 g du NH-D15 chromax.black.
Moins lourd et par conséquent, plus svelte !
Le noir est plus facile à marier que la couleur native de la série classique Noctua.
On n’hésite pas à déplacer le curseur.
