[TEST] Ventirad Noctua chromax.black NH-D15, NH-12S et NH-L9i

Les caractéristiques :

En général, le packaging Noctua met en avant sa couleur fétiche, le marron.
Avec sa série chromax.black, c’est bien sûr la couleur noire qui prend un maximum de place. Un noir anthracite occupe le fond afin de distinguer le noir profond de chaque ventirad.
Noctua garde une petite touche de marron sur la bordure, tout en englobant son logo.
Nous étions aussi habitués à des photos “teasing” ne dévoilant qu’une infime partie du produit… Ici, nous restons plus classiques en affichant le produit dans son intégralité afin d’apprécier, d’admirer sa robe totalement noire.
En lettres blanches apparaissent le nom du ventirad ainsi que le nom de cette nouvelle série à laquelle il appartient.
Trois phrases en lettre bleues décrivent les principales caractéristiques.

Sur l’un des côtés, nous trouvons trois tableaux.
L’un d’eux énumère les spécifications du radiateur tandis qu’un second nous renseigne sur les spécifications du ventilateur qui l’accompagne.
Le troisième tableau décrit le contenu de la boite.

Un autre côté affiche plus en détail les différentes caractéristiques du ventirad.
En l’absence de traduction, il faut maitriser la langue de Shakespeare.

Sur une autre face, en plus de la présence d’autres photos, nous avons deux petits schémas qui nous renseignent sur les différentes dimensions.

Une dernière face nous dévoile la photo du ventirad prise sous un autre angle de vue.

Chaque boite ne manque pas de protection afin de mettre le ventirad à l’abri des aléas du transport.
Tandis que le bundle est soigneusement rangé dans une boite en carton, le NH-D15 est recouvert de toute part par des cales en mousse expansée.

Ce qui n’empêche pas Noctua de le placer dans une seconde boite en carton tout comme le second ventilateur qui’ l’accompagne.

Le NH-U12S voit aussi son bundle prendre place dans une boite dédiée.
Le ventirad est bien emballé dans une seconde structure en carton sans pour autant être protégé par des plaques en mousse.

Le NH-L9i prend place dans un véritable écrin !
Une mousse noire dévoile différents compartiments dans lesquels prend place le ventirad en lui-même ainsi qu’une seringue de pâte thermique, un adaptateur, 4 vis de fixation et une petite plaque en métal avec le logo Noctua.

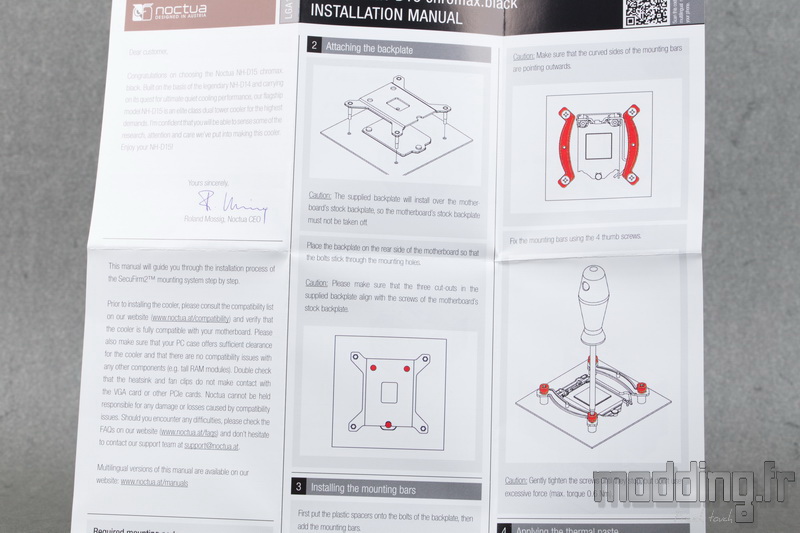

Que ce soit dans le bundle du NH-D15 ou du NH-U12S, nous avons trois guides d’installation concernant les Sockets Intel 115x, 20xx et les Sockets AMD.
En raison de son système de fixation, le NH-L9i n’est accompagné que du guide concernant le Socket Intel 115x.
Cependant, Noctua propose gratuitement le kit optionnel qui permet d’installer ce ventirad sur le Socket AM4 : NM-AM4-L9aL9i (à commander directement sur le site Noctua et seulement disponible en version chromée).

Certes, les explications sont en anglais, mais les différents schémas demeurent très explicites, ce qui nous évite d’utiliser un quelconque traducteur.
De plus, Noctua nous propose d’autres traductions en téléchargement sur son site.

Nous allons décrire les accessoires présents dans les différents bundle.
La plupart des éléments entrant dans le système de fixation sont communs aux NH-D15 et NH-U12S. Nous ne manquons pas de mentionner les quelques spécificités en fonction du ventirad.
La fixation du NH-L9i demeure particulière à ce modèle et ne passe pas par la mise en place d’une backplate ou d’entretoises.

Nous retrouvons la célèbre backplate SecuFirm spécifique au Socket 115x…

… Avec son jeu de vis serties à la plaque en acier et accompagnées de petites rondelles en plastique blanc.

Nous allons voir que seul ce jeu de vis demeure chromé.
En effet, les autres accessoires de fixation revêtent une couleur noire plus en adéquation avec la finition chromax.black.

Deux plaques de fixation (NM-IMB2) concernent autant le Socket Intel 115x que le Socket Intel 20xx et demeurent spécifiques au NH-D15.

Un jeu de 4 entretoises en plastique noir est dédié au Socket Intel 115x.

4 boulons noirs assurent l’assemblage des platines de fixation Intel.
On les visse à la main.
Cependant, ils intègrent une empreinte cruciforme afin d’affiner le serrage avec un tournevis cruciforme ou pour peu que l’on ne puisse accéder à ces boulons avec la présence de dissipateurs sur la carte mère venant gêner la manipulation.

4 entretoises métalliques sont spécifiques au Socket Intel 20xx.

Les deux platines de fixation dédiées au Socket AMD : NM-AMB8.
Les orifices numérotés 4 correspondent au Socket AM4.
Elles sont spécifiques au NH-D15.

Les trous positionnés autour du Socket AMD ne sont pas à égale distance les un des autres comme sur le Socket Intel. Nous avons deux entraxes :

Grand axe dans le sens vertical.
Petit axe dans le sens horizontal.

Cependant et tout comme les autres marques, Noctua ne fournit qu’un jeu de platines de fixation. Ce jeu ne permet qu’une implantation du ventirad de manière à ce que le flux d’air s’oriente horizontalement.
En accord avec le système de fixation du NH-D15, les platines NM-AMB8 sont spécifiques au petit axe.

Nous avons deux jeux d’entretoises en plastique dédié aux Socket AMD.
La couleur grise est destinée au Socket AM4…

… Tandis que la couleur blanche concerne les autres Socket AMD.

4 longues vis noires permettent de fixer les deux platines AMD autour du Socket.

Comme à son habitude, Noctua ne passe pas par un système de backplate en ce qui concerne le Socket AMD.
Du coup, cela permet à la marque de nous fournir une backplate Intel complète et préassemblée.
Pour le Socket AMD, Noctua utilise tout simplement les points de fixation des attaches d’origine de la carte mère.

Le NH-D15 chromax.black est livré avec deux ventilateurs.
L’un d’eux est en place entre les deux tours tandis que le second est rangé dans sa propre boite en carton.
De ce fait, nous avons dans le bundle, un jeu d’attaches métalliques qui lui est dédié.

Deux ventilateurs engendrent deux câbles… Afin de connecter ces deux câbles sur la même prise CPU_Fan de notre carte mère, Noctua fournit l’adaptateur en Y : NA-YC1.
Il n’est présent que dans le bundle du NH-D15 chromax.black.
Il est doté d’une prise 4-pins femelle et de deux prises 4-pins mâles.

Noctua propose aussi deux câbles LNA (Low-Noise Adaptor) : NA-RC7.
Spécifiques aux ventilateurs du NH-D15, ils viennent plafonner la vitesse maximale de ces derniers à 1200 tr/min au lieu des 1500 tr/min.

Un long tournevis est présent dans le bundle du NH-D15 et du NH-U12S afin de faciliter l’accès aux vis montées sur ressort du radiateur.

Deux platines de fixation : NM-IMB3.
Elles sont dédiées au Socket Intel et spécifiques au NH-U12S chromax.black.

Deux platines de fixation : NM-AMB11.
Elles sont dédiées au Socket AMD et spécifiques au NH-U12S chromax.black.
En accord avec le système de fixation de ce dernier, Noctua utilise le plus grand axe du Socket AMD afin de garder le flux d’air dans le plan horizontal.

La marque fournit un second jeu d’attaches métalliques pour le NH-U12S chromax.black si nous voulons passer ce dernier en mode Push/Pull.

Elle nous fournit aussi un jeu supplémentaire de 4 silentblocs noirs spécifique au ventilateur du NH-U12S chromax.black.
Il faut savoir que si l’on se procure un second ventilateur NF-F12 PWM chromax.black, il est livré avec des silentblocs anti-vibrations NA-AVP1 noirs, blancs, rouges, verts, bleus et jaunes.
Mais seulement 4 silentblocs de chaque couleur et non 8, d’où la présence de 4 autres silentblocs noirs dans le bundle du NH-U12S chromax.black.
Une mise à jour du contenu a été réalisée par la marque et les derniers modèles de ventilateur appartenant à la série Chromax intègrent un jeu de 8 silentblocs noirs, les autres couleurs demeurant à 4 unités.

Nous avons le câble LNA (Low-Noise adaptor) : NA-RC6 spécifique au ventilateur du NH-U12S.
Il plafonne la vitesse maximale de ce dernier à 1200 tr/min au lieu des 1500 tr/min.

Le système de fixation du NH-L9i ne passe pas par l’installation d’une backplate.
On pose le ventirad sur le processeur et la fixation s’effectue à l’arrière de la carte mère avec ce jeu de 4 vis spécifiques.
On note la présence d’une rondelle afin de sécuriser le contact de la vis avec le PCB de la carte mère.

Le NH-L9i dispose aussi d’un câble LNA (Low-Noise Adaptor) : NA-RC7.
Il est donc identique à celui du NH-D15 et permet de plafonner la vitesse maximale du ventilateur à 1800 tr/min au lieu des 2500 tr/min.

Noctua propose un second jeu de vis pour la ventilation du NH-L9i chromax.black.
Non pas que l’on puisse passer ce dernier en mode Push/Pull… Par contre, on peut troquer son ventilateur NF-A9x14 HS PWM chromax.black de 14 mm d’épaisseur par un NF-A9 PWM chromax.black de 25 mm d’épaisseur.
Ces vis sont donc plus longues avec 27 mm au lieu de 16 mm.

Quel que soit le modèle de ventirad, nous trouvons dans le bundle une seringue de pâte thermique NT-H1.

Ainsi qu’une petite plaque métallique à l’effigie de la marque.
Sa face interne présente une surface adhésive.

Les spécifications :

	NH-D15	NH-U12S	NH-L9i
Dimensions (H x L x P)	165 x 150 x 161 mm	158 x 125 x 71 mm	37 x 95 x 95 mm
Poids total	1320 g	755 g	380 g
Matériau	Cuivre (base et caloduc), Aluminium (ailettes)
Compatibilité	Intel 20xx/ 115XAMD AM2 (+), AM3 (+), AM4, FM1, FM2 (+)		Intel 115xAMD AM4
	NF-A15 HS-PWM	NF-F12 PWM	NF-A9x14 PWM
Dimensions	140 x 150 x 25 mm	120 x 120 x 25 mm	92 x 92 x 14 mm
Vitesse de rotation	300 – 1500 tr/min	300 – 1500 tr/min	600 – 2500 tr/min
Vitesse LNA	300 – 1200 tr/min	300 -1200 tr/min	600 – 1800 tr/min
Débit d’air max	140.2 m3/h	93.4 m3/h	57.5 m3/h
Débit d’air LNA	115.5	74.3 m3/h	40.8 m3/h
Pression statique max	2.08 mm H2O	2.61 mm H2O	2.11 mm H2O
Puissance	1.56 W	0.6 W	2.52 W
Ampérage	0.13 A	0.05 A	0.21 A
Câble
Connectique	4 pins (PWM)
Longueur du câble	200 mm
Gainage du câble	Oui (noir)
Couleur du câble	Noir

Type de roulement	SSO2
Durée de vie	150 000 h

Garantie	6 ans
