Le montage : Socket 115x
Selon les inscriptions sur la boite, le montage se fait en 5 minutes chrono.
On lit alors la notice pour se mémoriser les étapes de montages et go!!!

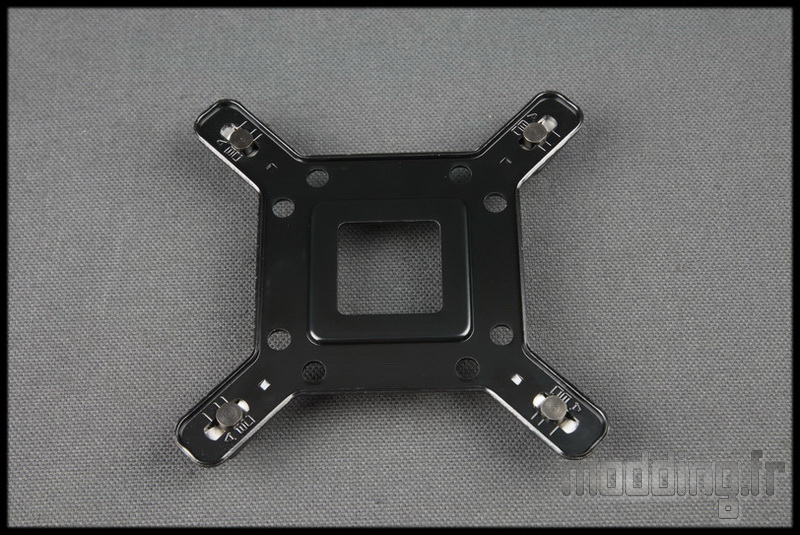

On prend la backplate spécifique au Socket présent sur la carte mère, ici c’est Intel.

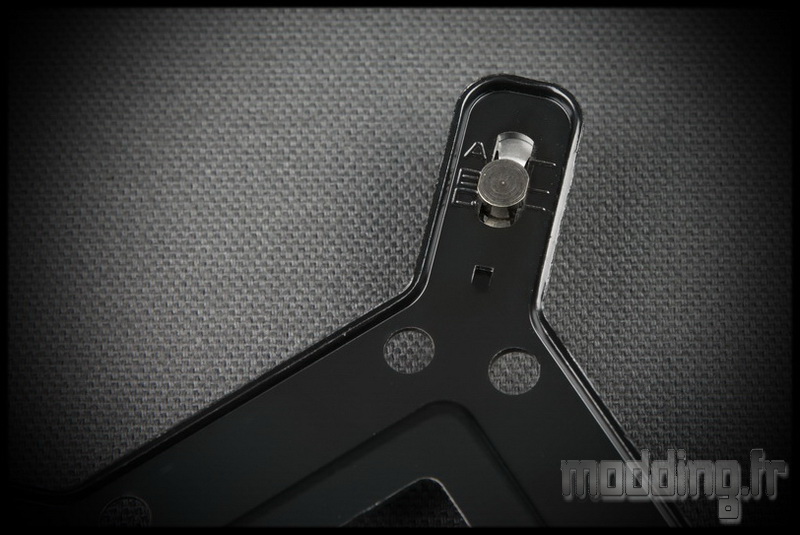

Les vis sont intégrées à la backplate! il ne reste plus qu’à les positionner en fonction du Socket Intel : A = 1366, B = 115x et C = 775.
D’usine, les vis sont positionnées sur le repère B donc le Socket 115x.

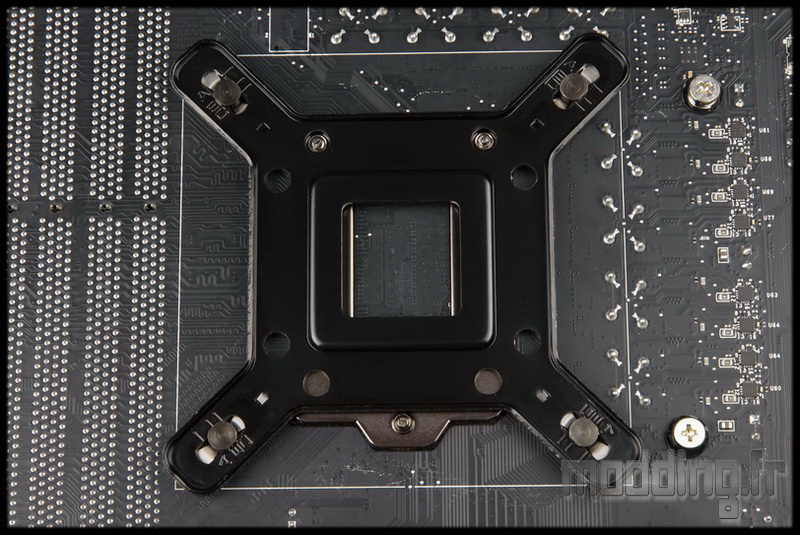

Donc déjà pas grand chose à faire, si ce n’est de placer la backplate à l’arrière de la carte mère.
En plus peu importe le sens, Cryorig a troué la plaque de “partout” pour ne pas être gêné par les vis présentes à l’arrière du Socket.

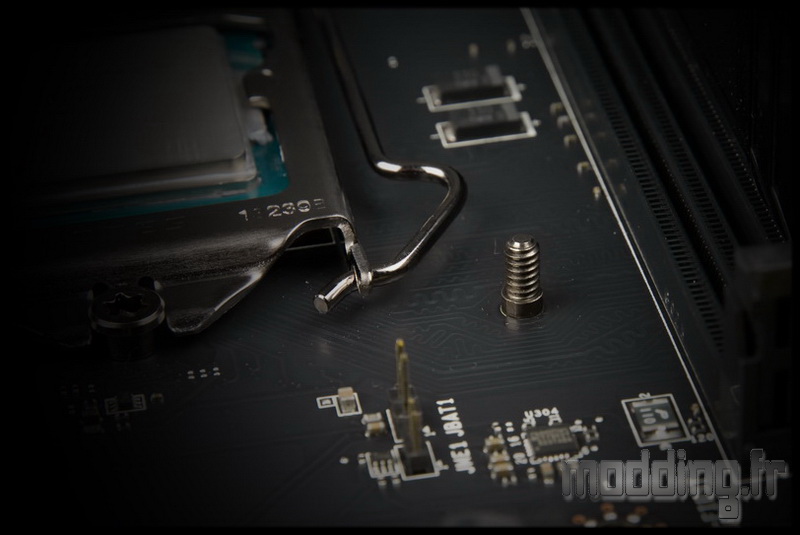

Les vis de la backplate passent au travers des trous de la carte mère.

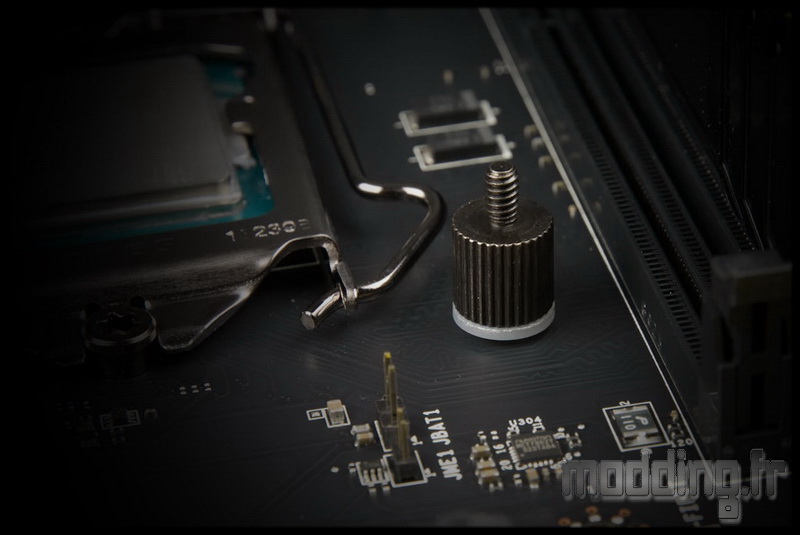

Deuxième étape : on met en place les 4 entretoises. Celles-ci sont munies de rondelles plastiques.
Sur ces entretoises, nous plaçons les pattes de fixations du ventirad.
Trois trous sur chaque extrémité correspondant aux différents Sockets Intel. Le plus externe étant le 1366, le milieu étant le 115x et l’interne pour le 775.

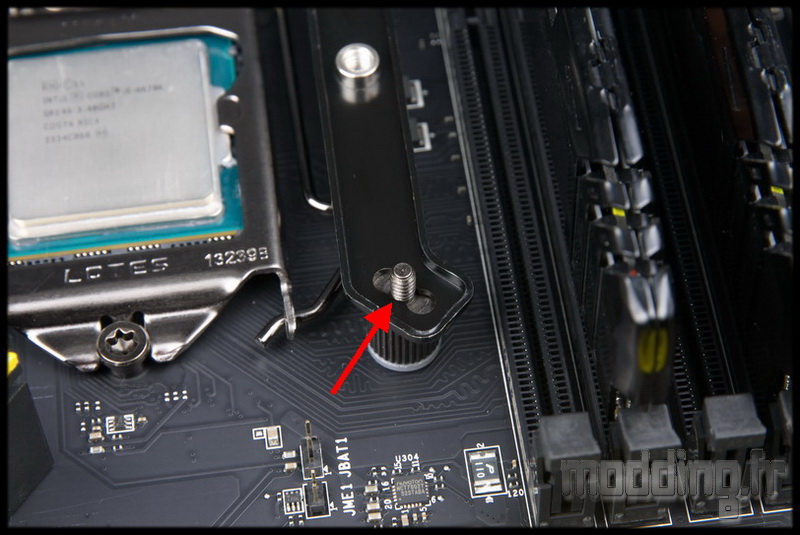

Juste vérifier que la patte de fixation soit mise en place dans le bon sens avec le rebord vers le haut et les extrémités tournées vers l’extérieur du Socket.
A ce moment là, on peut choisir la position du ventirad.
Placées ainsi….
… Le ventirad sera en position verticale… Mais ce n’est pas la meilleure position! ne serait ce que pour la compatibilité illimitée aux barrettes mémoire….

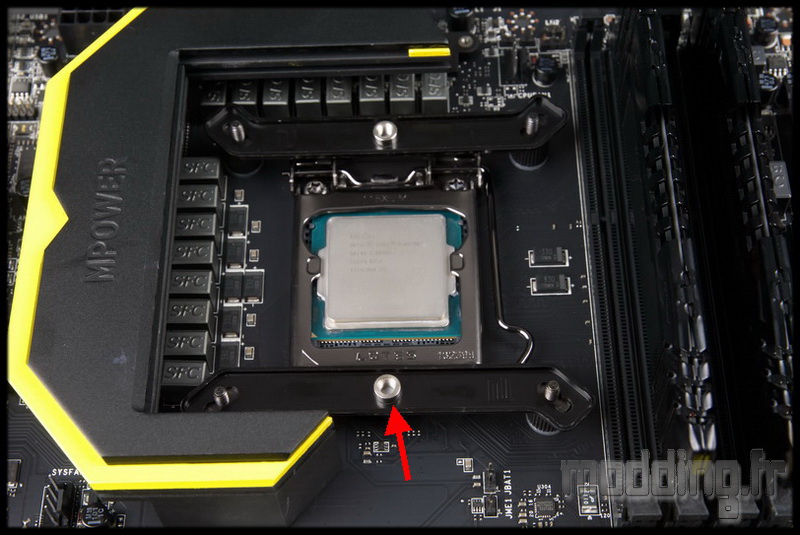

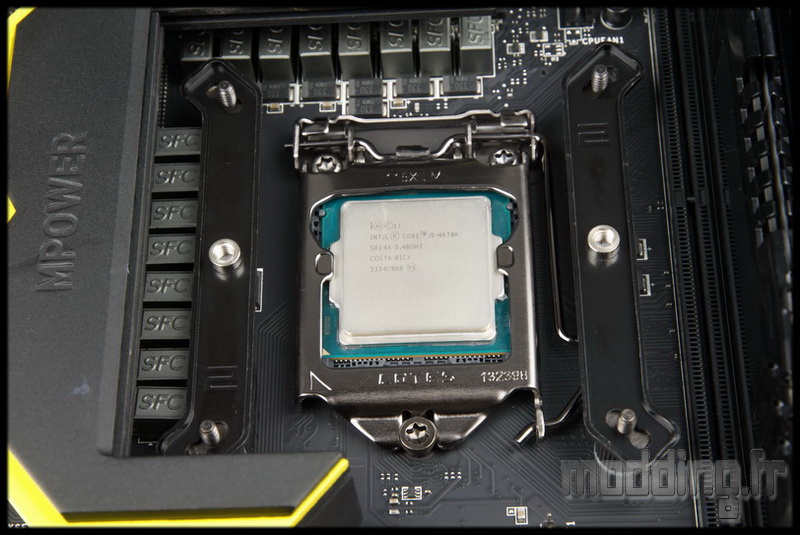

Du coup, on place les pattes de fixation dans ce sens. (le pas de vis au centre de la patte vers le haut).

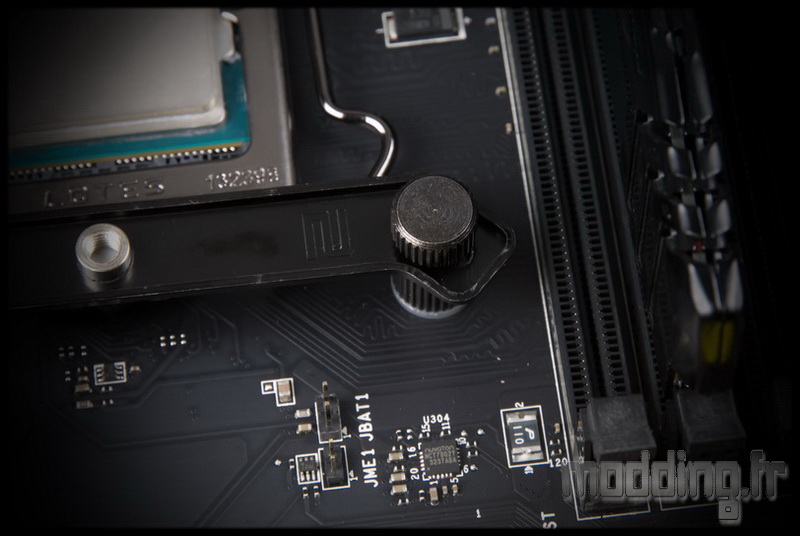

On met en place les 4 boulons pour fixer les pattes. Serrage à la main.

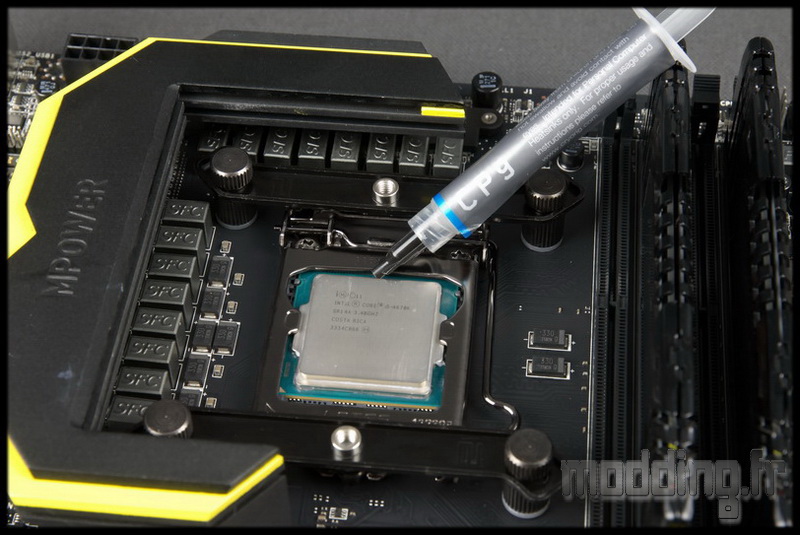

Un petit grain de riz sur le processeur. Nous vous laissons le choix d’étaler ou non la pâte thermique.
On place ensuite le ventirad de façon a faire coïncider les vis de fixation aux pas de vis qui se trouvent au centre de chaque patte.

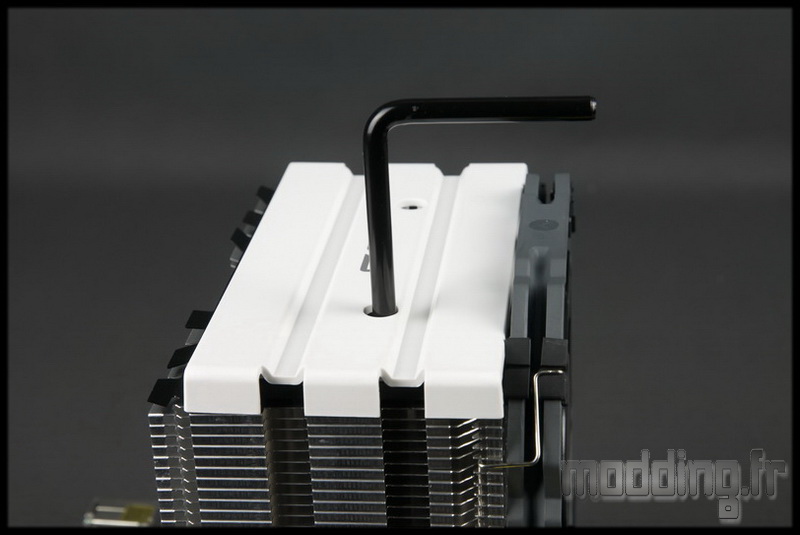

Tout en maintenant le radiateur, on introduit le tournevis cruciforme par le haut de ce dernier.

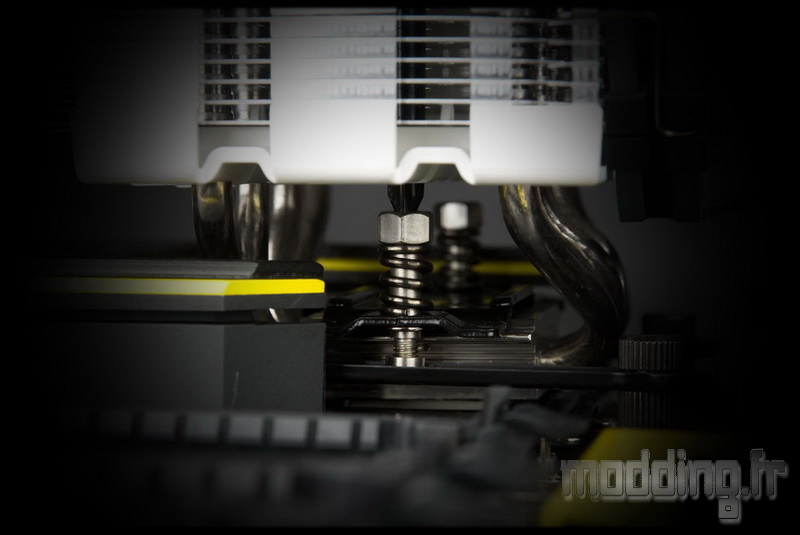

Le tournevis prenant bien la tête de la vis pour un vissage sans effort.

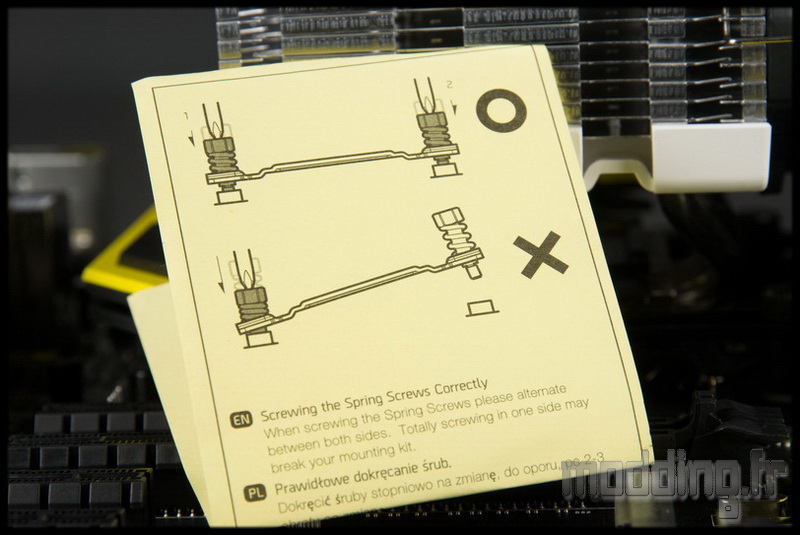

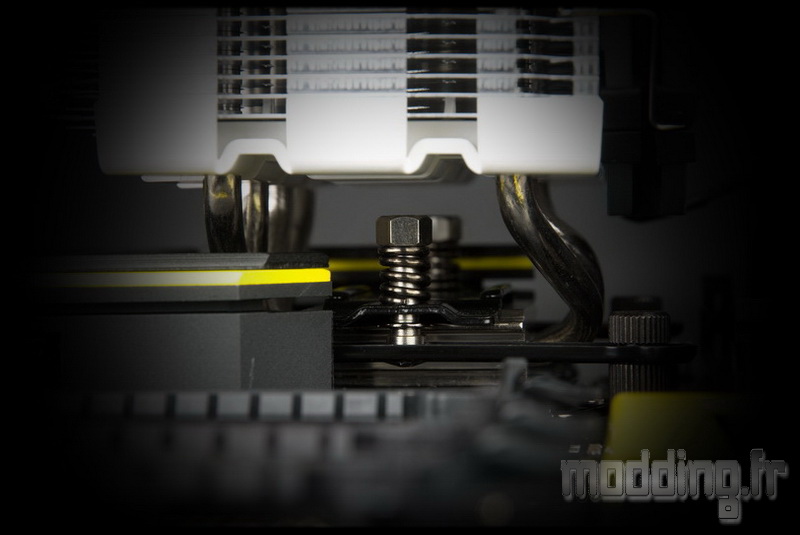

Comme le spécifie le papier que fournit Cryorig, on visse petit à petit et à tour de rôle les deux vis de fixation pour que la base reste bien parallèle au processeur.
Pas besoin de se demander de combien on visse… c’est à fond!

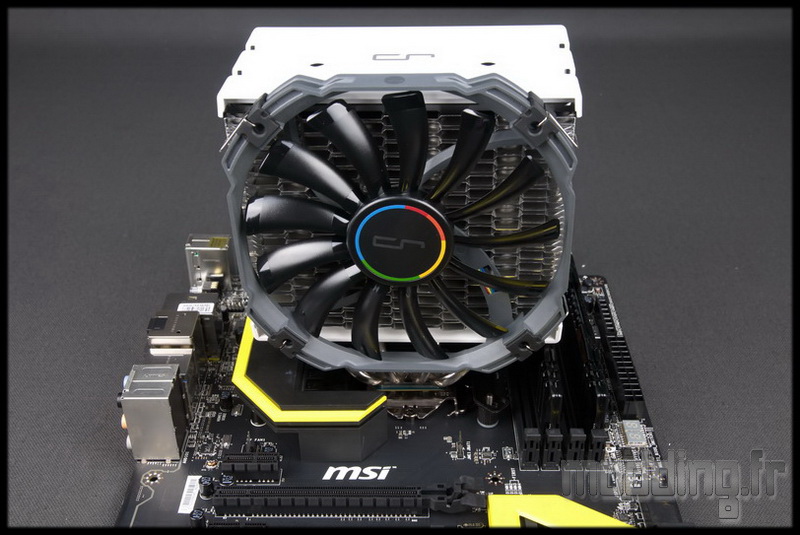

On arrête le chrono! 4’58″68.

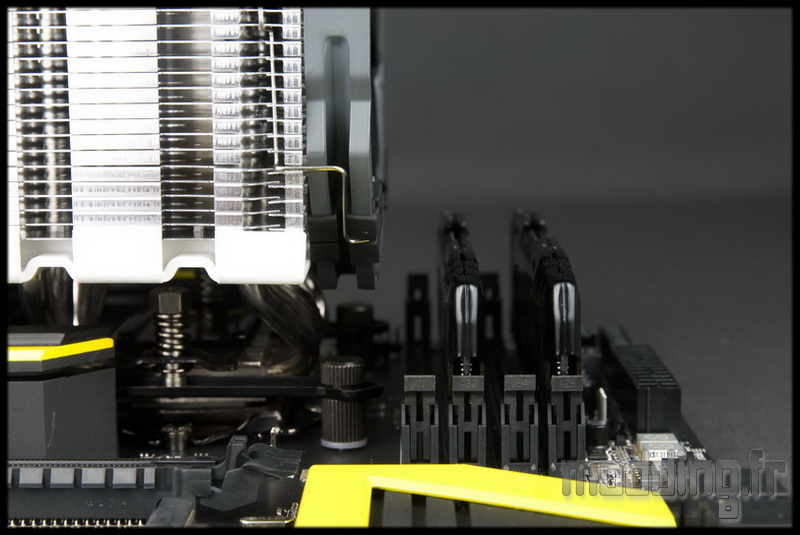

C’est sans problème que l’on pourra mettre en place des barrettes mémoire de toute taille!

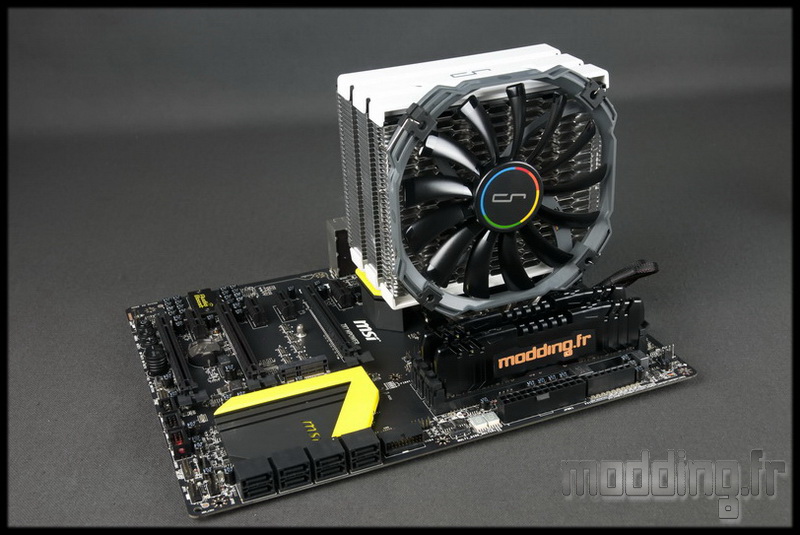

Moins conséquent que la version R1, le H5 en impose quand même!
