Les caractéristiques :
Le Gammaxx GT prend place dans une boite en carton dotée d’un fond noir et bleu ciel (la couleur fétiche de DeepCool).
Sur la face principale, nous avons une photo d’une partie du ventirad avec une vue mettant en avant le top du radiateur et ainsi son rétroéclairage RGB.
Mais ne nous fions pas à cette photo qui donne l’impression que les Leds sont capable d’afficher leur propre couleur par rapport à leurs voisines car ce n’est pas du tout le cas….
Le logo de la marque ainsi que le nom du modèle complètent le tableau.
Au dos de la boite, nous avons les spécifications du Gammaxx GT ainsi qu’une liste des Sockets compatibles.
Le dernier Socket AM4 fait partie de cette liste.
Dans la zone bleu ciel, trois schémas nous informent sur les dimensions du ventirad.

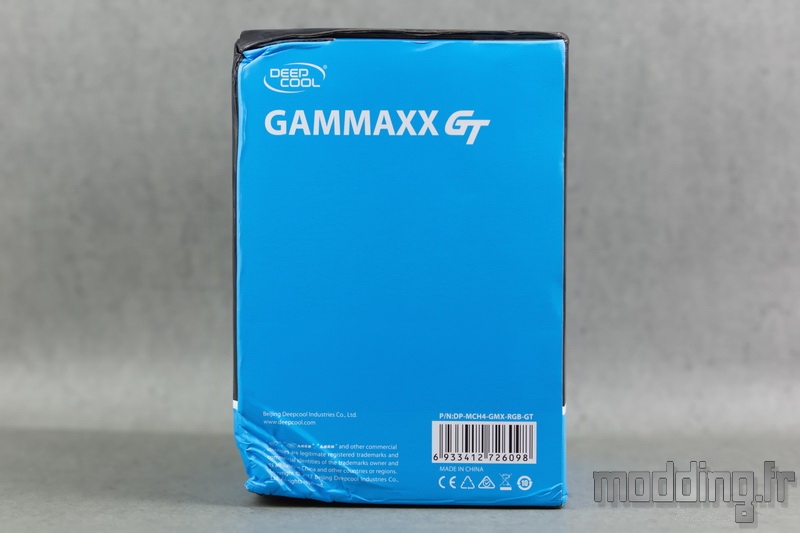

Sur un des cotés, on retrouve le logo et le nom du modèle …
… Tout comme sur le côté opposé mais en y rajoutant la principale caractéristique qui différencie le Gammaxx GT des autres versions : le rétroéclairage RGB.
Au-dessus, nous avons 6 icônes mettant en avant les atouts de ce ventirad.
Bien sûr une majorité des icônes tourne autour du RGB.
4 rabats viennent dissimuler le Gammaxx GT qui est logé au sein de cales en mousse expansée.
Un guide d’utilisation accompagne le ventirad.
Aucun bla-bla au niveau des explications ce qui évite d’avoir à les traduire en plusieurs langues ….
Cependant les schémas sont très explicites et nous n’aurons aucun mal à suivre les différentes étapes de montage.

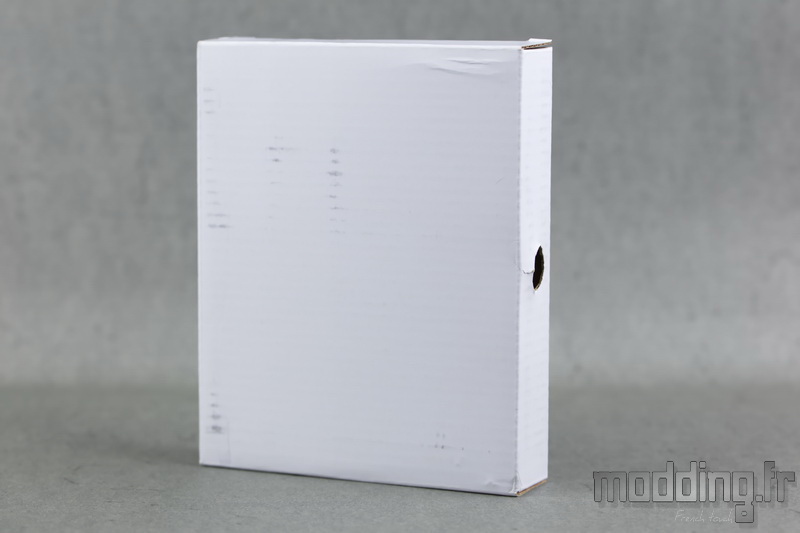

L’ensemble du bundle prend place dans cette petite boite blanche.

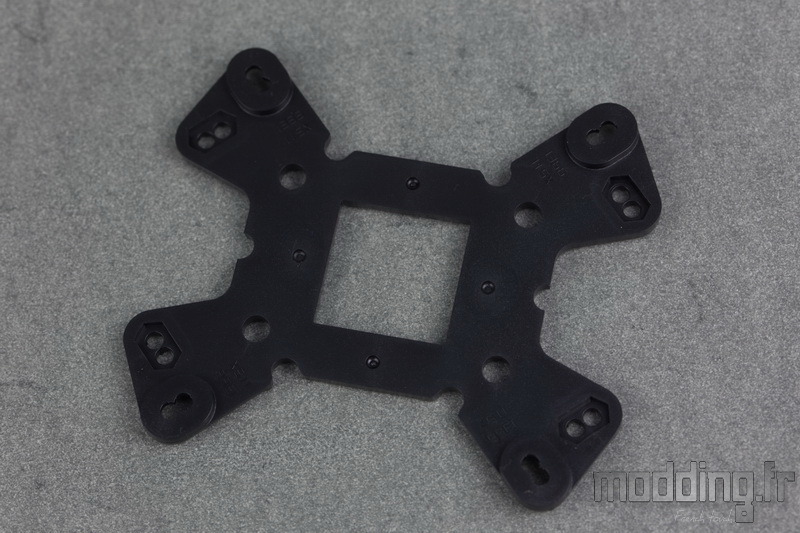

La backplate est commune aux différents Sockets avec une face Intel et une face AMD.
Elle est en plastique.

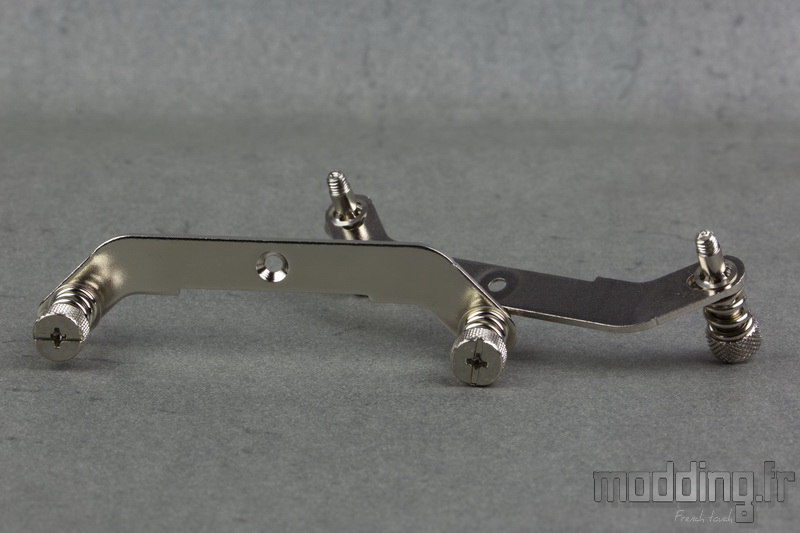

Nous avons les pattes de fixation spécifique au Socket AMD.
Et celles dédiées au Socket Intel.
On constate que les vis de fixations sont déjà en place et montées sur ressort.
Nous avons un jeu de 4 attaches métalliques dédié à la ventilation.
D’origine, le Gammaxx GT ne comporte qu’un seul ventilateur, mais avec ces deux attaches supplémentaires, nous pouvons éventuellement passer le ventirad en Push/Pull.
4 entretoises dotées d’une rondelle afin de préserver le PCB de la carte mère.
Le pas de vis convient également au Socket Intel 2011.
4 boulons munis d’une tête hexagonale qui prennent place au niveau de la backplate.

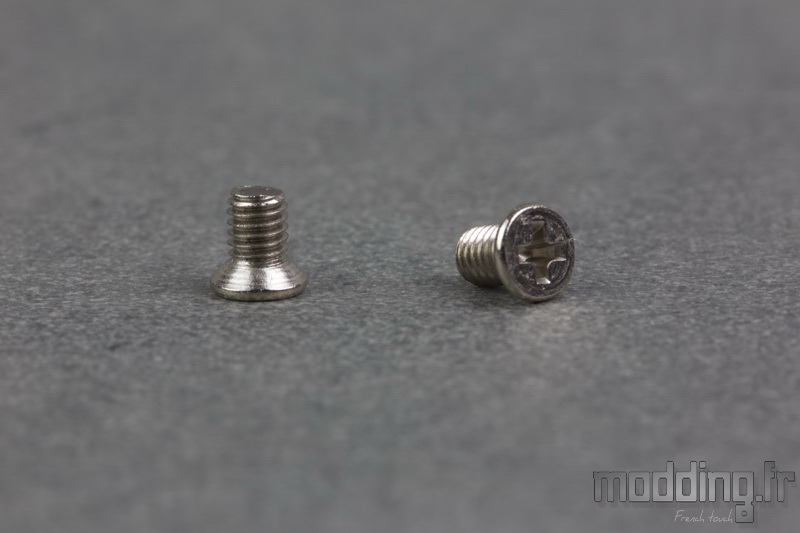

Deux petites vis à tête fraisée permettent d’assembler les pattes de fixation au radiateur.

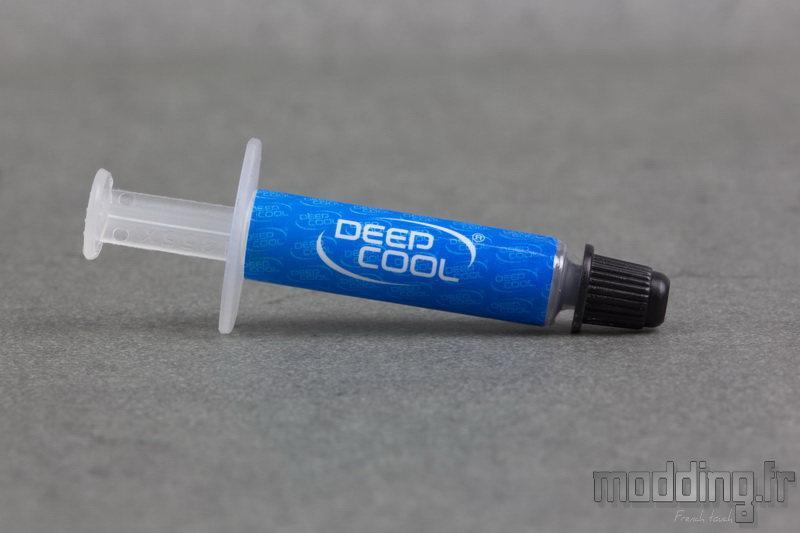

DeepCool fournit une seringue de pâte thermique.
Ensuite nous avons deux câbles dédiés à la gestion du rétroéclairage RGB.
Le premier permet de prendre directement le contrôle sur l’éclairage du radiateur et du ventilateur.
Il mesure 630 mm dans sa totalité.

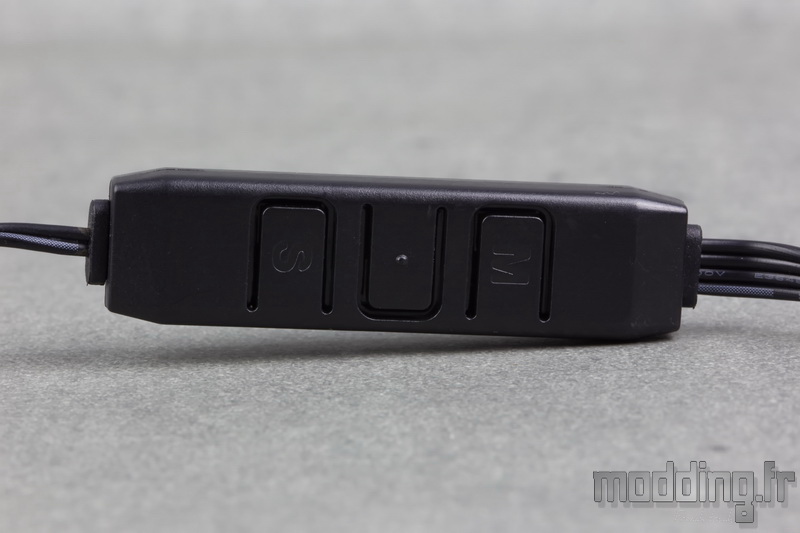

Au centre de ce câble nous avons un module mesurant 54 mm sur 13 mm.
Il comporte trois boutons.
Le bouton M permet de passer d’un mode d’éclairage à l’autre.
Le bouton S permet de jouer sur la vitesse des effets.
Le bouton central permet de moduler l’intensité lumineuse, voire de désactiver le rétroéclairage.
A l’une des extrémités du module émerge un câble constitué de deux fils qui parcourt 400 mm avant de se terminer par une prise Sata.

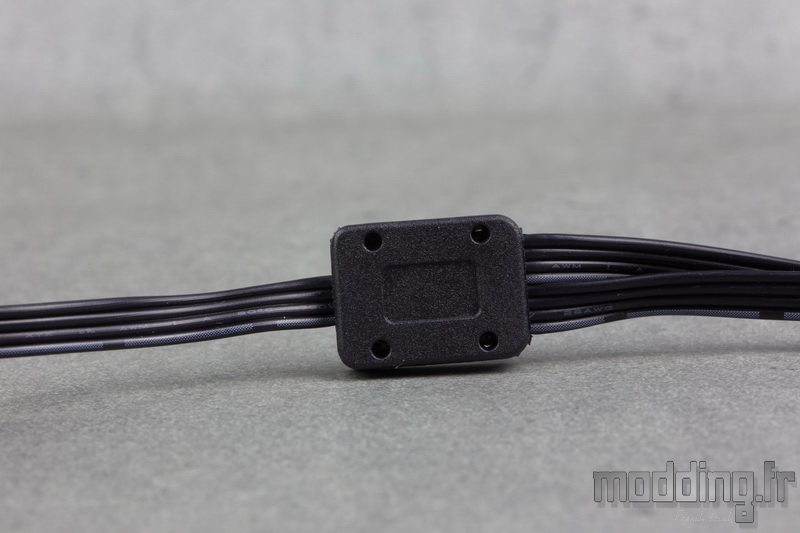

A l’autre extrémité, ce sont 4 fils qui parcourt une faible distance (50 mm) avant de se dédoubler…

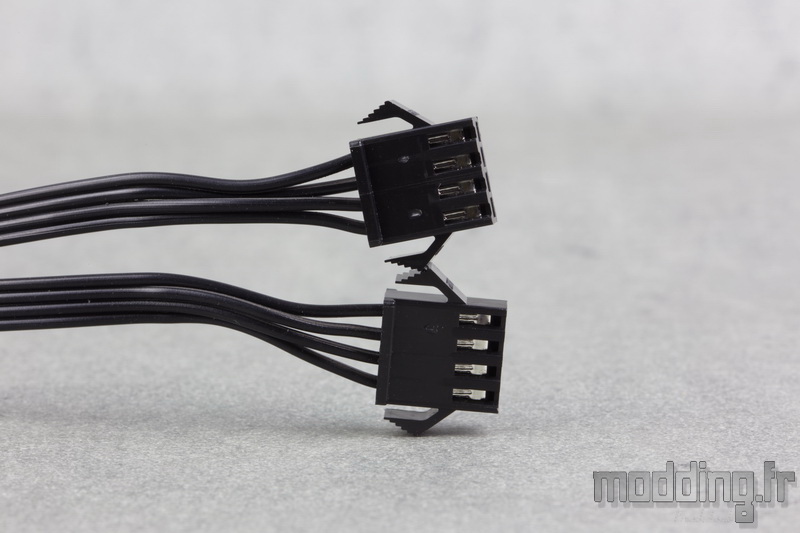

…. Et de terminer leur course de 100 mm dans une prise 4-pins spécifique au branchement des Leds RGB.
Chacune des prises est munies d’un détrompeur pour éviter d’inverser les fils.
Le second câble permet de brancher directement le rétroéclairage RGB du radiateur et du ventilateur directement sur la prise spécifique de la carte mère si cette dernière gère ce genre d’éclairage.
Il mesure 400 mm.

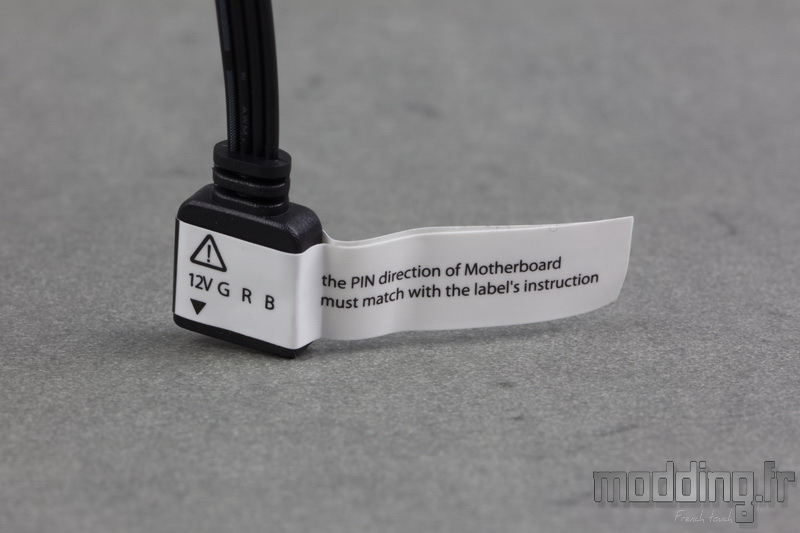

Une étiquette permet d’identifier l’emplacement des fils sur la prise, notamment le 12 V afin d’éviter toute inversion.
Le système est théoriquement compatible avec les différentes marques de carte mère gérant cette technologie : Aura d’Asus, Mystic Light de MSI et RGB Fusion de Gigabyte.
Cependant sur Gigabyte, le header comporte 5 pins car il gère le RGBW, du coup la prise et notamment son manchon gêne le branchement.
Les spécifications :
|
Gammaxx GT
|
| Dimensions (H x L x P) |
156 x 135 x 79.2 mm |
| Poids avec ventilateur |
870 g |
| Matériau Caloducs |
Cuivre |
| Matériau Ailette |
Aluminium |
| TDP max |
150 W |
| Nombre d’ailettes |
46 |
| Nombre de caloducs |
4 |
| Compatibilité |
Intel LGA 115x / 2011 (V3) / 1366 / AMD AM2(+) / AM3(+) / AM4 / FM1 / FM2 (+) |
|
Ventilateur
|
| Dimensions |
120 x 120 x 25 mm |
| Vitesse de rotation maximale |
500 – 1500 tr/min |
| Débit d’air max |
70.08 CFM soit 119 m3/h |
| Ampérage / Puissance |
0.23 A / 2.76 W |
|
Câble
|
| Connectique |
4 pins (PWM) |
| Longueur du câble |
300 mm |
| Gainage du câble |
Oui |
| Couleur du câble |
Noir |
|
|
| Type de roulement |
Hydro Bearing |
|
|
