Les caractéristiques :
Le MasterAir MA620M prend place dans une boite dotée des couleurs fétiches de la marque, à savoir le noir et surtout le violet.
Sur la face principale, nous avons la photo du ventirad pris de côté, avec une vue plongeante afin d’apprécier son carénage complet qui dissimule le ventilateur présent entre les deux tours ainsi que le rétroéclairage qui vient illuminer la partie supérieure du ventirad.
Dans le coin supérieur et à gauche prend place le logo de la marque tandis que le nom du modèle se positionne sous la photo.
Plusieurs icônes, dans le coin en haut et à droite, mentionnent la compatibilité de l’éclairage avec les différentes marques de cartes mères gérant la technologie adressable des LED RGB.
Un encart met en avant la présence d’un contrôleur externe pour ceux qui ne possèdent pas ce genre de carte mère.
Au dos de la boite nous avons une vue éclatée du MasterAir MA620M permettant d’identifier les différents éléments dont il est constitué.
Mais, on vous le dit de suite… Ne vous fiez pas à cette vue qui pourrait nous faire croire que le MasterAir MA620M est facilement démontable, car il n’en est rien !
En effet, on ne peut pas directement accéder à sa ventilation… Cooler Master n’a installé aucune trappe permettant de retirer aisément le ventilateur.
Nous avons quand même procédé au démontage, non sans mal, et nous lui avons consacré tout un chapitre pour que vous puissiez vous rendre compte des différentes barrières qu’a mises en place la marque.
Dans la partie basse, nous avons les caractéristiques du ventirad traduites en plusieurs langues.
On note que le français doit parler l’italien.
Sur l’un des côtés, les spécifications sont communiquées sous la forme d’un tableau.
Trois schémas représentent diverses vues du MasterAir MA620M afin de reporter ses dimensions.
Le côté opposé affiche trois autres photos du ventirad illustrant ses principales caractéristiques.
Le MasterAir MA620M est enfermé dans un caisson en mousse expansée afin de le protéger des aléas du transport.
Juste au-dessus, nous avons cette boite en carton blanc estampillé du logo Cooler Master.
Elle réunit l’ensemble du bundle.
On trouve deux livrets dont l’un nous renseigne sur les modalités de la garantie.
On ne peut accéder au ventilateur, mais Cooler Master garantit son MasterAir MA620M pour une durée de 5 ans.
Nous n’avons pas obtenu de réponse si le fait de démonter le ventirad provoque l’annulation de la garantie.
A savoir que le seul “scellé” de garantie prend place au bout du câble du ventilateur sous la forme d’une simple étiquette…
Le second livret n’est autre que le manuel d’utilisation.
Aucune traduction en français n’est prévue vu que de toute façon nous n’avons pas de texte… Par contre, une multitude de schémas, très explicites, nous renseignent sur les différentes étapes du montage en fonction du Socket.
Le système de fixation reprend dans les grandes lignes celui que nous avions avec l’Hyper 212 Black Edition.
Nous retrouvons la backplate en plastique qui est commune aux deux Sockets avec une face Intel et une face AMD.
4 petites vis prendront place au niveau de cette backplate.
Leur tête plate et de forme rectangulaire permet de les insérer dans les logements pratiqués dans chacune des branches.
Afin qu’elles tiennent bien en place, nous avons deux jeux de 4 manchons en plastique noir.
Un premier jeu est destiné au Socket Intel.
Le second jeu est destiné au Socket AMD.
Viennent ensuite les entretoises.
On note que l’extrémité qui va se présenter contre le PCB de la carte mère ne possède pas de rondelle.
Nous verrons dans la rubrique “Montage” que l’aspect de la vis de fixation crée un jeu évitant que l’entretoise ne vienne justement au contact du PCB.
La marque fournit les entretoises spécifiques au Socket Intel 20xx.
Sur ces entretoises prennent place les platines de fixation.
Nous avons un jeu dédié au Socket Intel
On remarque la présence d’une série de trois orifices à chaque extrémité. Ils correspondent aux différents entraxes des Sockets Intel.
Il est à noter que Cooler Master garde la compatibilité avec le Socket 775 ! (l’orifice le plus interne)
Afin d’assurer la rigidité structurelle de ces platines, la marque réalise un pli à 90° sur le bord externe.
Le jeu de platines dédié au Socket AMD.
En raison de leur longueur, les deux bords de la platine se voient repliés à 90° afin de conforter la rigidité structurelle.
Nous finalisons l’assemblage avec 4 boulons que l’on peut serrer à la main voire avec un tournevis cruciforme ou plat.
On apprécie que l’ensemble de ces pièces revête un aspect, certes pas noir, mais bien plus sombre que des pièces chromées.
La marque fournit une petite seringue de sa pâte thermique : MasterGel Pro.
Le MasterAir MA620M s’accompagne d’un contrôleur externe afin de modifier le rétroéclairage présent sur sa partie supérieure.
Il se traduit par un petit module en plastique de 25 mm sur 44 mm.
Sa face principale dispose d’un simple bouton de forme carré qui s’accompagne d’une minuscule LED blanche attestant de l’alimentation du contrôleur.
Un simple appui sur le bouton permet de passer d’un effet à l’autre.
La marque grave son logo juste au-dessus dudit bouton.
Le module dispose d’une épaisseur de 15 mm.
Il est doté d’un système de fixation magnétique qui permet de facilement le positionner un peu partout dans le boitier si le châssis de ce dernier est en acier et non en aluminium.
Sur l’un de ses bords, on note la présence de deux prises.
Nous avons un port 2-pins qui permet d’effectuer un Reset du contrôleur.
Le port principal permet de connecter…
… Cette prise.
5 fils émergent de cette prise.
Deux fils constituent un premier câble de 300 mm de long et se termine par une prise Sata afin d’assurer l’alimentation du contrôleur.
Trois autres fils constituent un second câble de 200 mm. Il se termine par une prise aRGB de type 5V/D/-/G mâle.
Nous connectons cette prise à la prise aRGB femelle du MasterAir MA620M.
Certes, le MasterAir MA620M n’a pas son propre logiciel de contrôle comme le Wraith Ripper, mais le rétroéclairage demeure compatible avec les cartes mères gérant cette technologie aRGB.
Nous allons ainsi pouvoir profiter de la partie logicielle du rétroéclairage proposée par chacune des marques proposant ce type de carte mère.
Cependant, il ne faut pas confondre les prises aRGB avec les prises RGB classiques qui alimentent les LED en 12 V alors que les LED aRGB sont alimentées en 5 V.
Pour corser l’affaire, chacune des marques de cartes mères dispose de leurs propres prises aRGB de type 5V/D/G, avec un connecteur disposant sa connectique comme bon lui semble…
Heureusement, Asus, MSI et Asrock semblent s’être entendu pour proposer un type de connecteur identique 5V/D/-/G, même si le nom diffère.
Cooler Master nous fournit un adaptateur qui va se connecter sur les deux types de header aRGB.
A l’une de ses extrémités, nous avons la prise aRGB de type 5V/D/-/G mâle que l’on connecte sur la prise aRGB femelle du MasterAir MA620M.
A l’autre extrémité, nous avons une prise aRGB de type 5V/D/-/G femelle que l’on connecte sur le header aRGB des cartes mères Asus, MSI ou Asrock.
De cette première prise, la marque y repique une seconde prise.

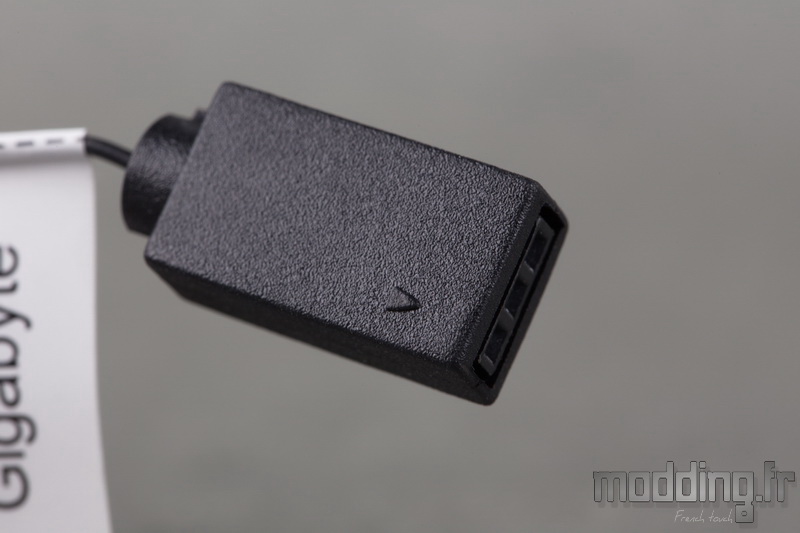

Une prise dont la connectique correspond au header aRGB des cartes mères Gigabyte.
Un petit triangle sur le manchon permet de repérer la connectique V de cette prise VDG.
Cependant, il nous parait étrange que cette prise ne soit câblée que par un seul fil… Mystère !
Afin de parfaire le branchement entre la prise aRGB de type 5V/D/-/G femelle du MasterAir MA620M et la prise de type 5V/D/-/G mâle du câble du contrôleur ou de l’adaptateur, Cooler Master fournit ce petit accessoire qui garantit que les prises restent bien connecter entre elles.
Les spécifications :
|
Ventirad MasterAir MA620M
|
| Dimensions (H x L x P) |
165 x 135 x 125 mm |
| Poids total |
1300 g |
| Nombre de caloducs |
6 |
| Matériau |
Cuivre (base et caloducs), Aluminium (ailettes) |
| Compatibilité |
Intel 2011 / 2011-3 / 2066 / 115X (1150-1151-1155-1156) / 1366
AMD AM2, AM2+, AM3, AM3+, AM4, FM1, FM2, FM2+ |
|
Ventilateur SF120R
|
| Dimensions |
140 x 140 x 25 mm |
| Vitesse de rotation |
650 – 2000 tr/min (+/- 10 %) |
| Niveau sonore (12 V) |
30 dB(A) |
| Débit d’air (12 V) |
57.3 CFM soit 97.35 m3/h |
| Pression statique (12 V) |
2.0 mm H2O |
| Puissance |
1.92 W |
| Ampérage |
0.16 A |
|
Câble
|
| Connectique |
4 pins (PWM) |
| Longueur du câble |
280 mm |
| Gainage du câble |
Oui (gaine tressée noire) |
| Couleur du câble |
Noir |
|
|
| Type de roulement |
Rifle Bearing |
|
|
| Garantie |
5 ans |
