Les tests :
Niveau sonore
On effectue un relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm du ventilateur (le souffle dirigé à l’opposé).
Les relevés se font à différentes tensions appliquées au(x) ventilateur(s) par l’intermédiaire d’un rheobus et contrôlées par un multimètre.
Ce rheobus nous permet, dans le même temps, de connaitre la vitesse de rotation en fonction de la tension appliquée.

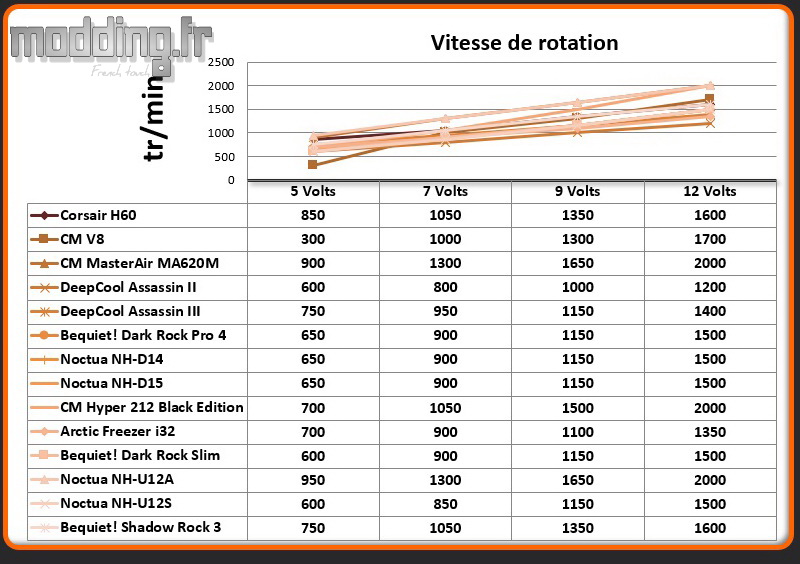

Vitesse de rotation

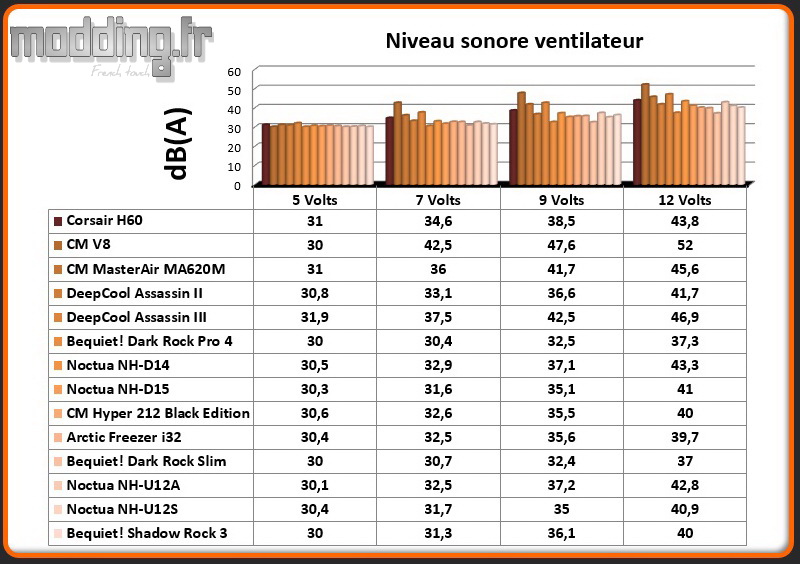

Niveau sonore du ventilateur seul

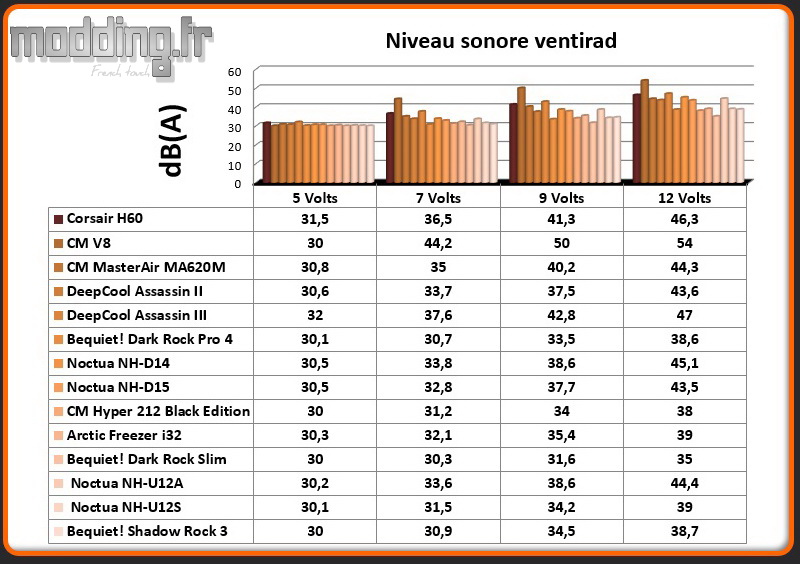

Niveau sonore ventilation sur radiateur
Forcement, par rapport à la version boite du Shadow Wings 2, le modèle prenant place sur le Shadow Rock 3 se révèle un peu moins silencieux.
Il n’en demeure pas moins discret, d’autant que le niveau sonore du ventilateur tend à diminuer lorsqu’il est fixé sur le radiateur. Il passe dans le monde du silence pour peu que sa vitesse tombe sous les 1200 tr/min.
Le ventirad reste dans le peloton de tête juste derrière le Dark Rock Slim qui embarque un Silent Wings 3.
Mesure des températures
Config de test :
Protocole de test :
Température ambiante de la pièce prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
Relevé des pics de température de chaque cœur du i7 7700k à l’aide du logiciel Core Temp.
La valeur retranscrite sur le tableau est la moyenne des 4 cœurs.
Pâte thermique utilisée : Noctua NT-H1 (grain de riz).
Configuration hors boitier.
Carte mère posée à plat.
Les relevés sont effectués avec la ventilation alimentée en 5 V et en 12 V. Gestion de la tension par rheobus avec un contrôle par multimètre.
Deux configurations de test :
- OCCT CPU
- OCCT CPU @ 4.9 GHz
Le bios @ stock est configuré en XMP.
Le processeur est overclocké @ 4.9 GHz avec un Vcore de 1.30 V (valeur Bios).
Nous comparons le modèle testé avec les autres ventirad et notre AIO présent dans la configuration de test (Corsair H60 2018).
Le but est de reconduire le plus rigoureusement possible les mêmes conditions de test pour chacun des modèles.
La température ambiante de la pièce est prise en compte dans la lecture des résultats. Les valeurs sont exprimées en delta, soustrayant cette température ambiante à la température relevée.

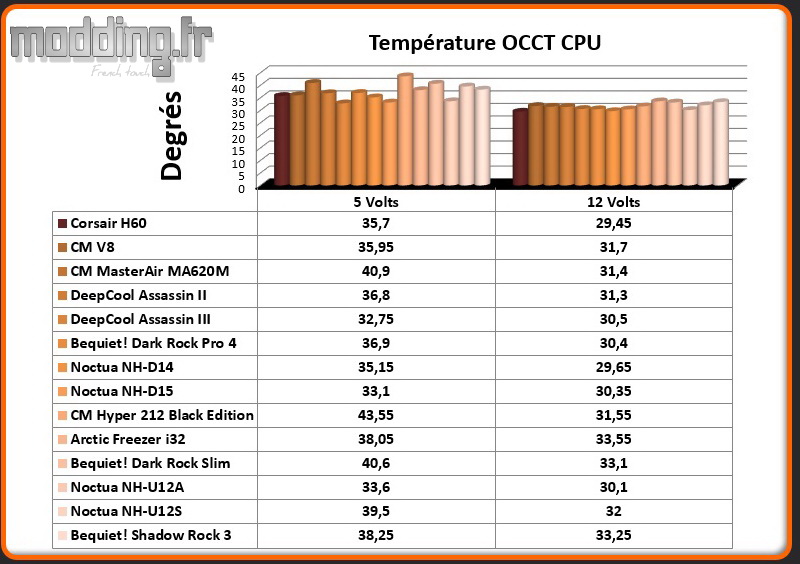

Température CPU @ stock

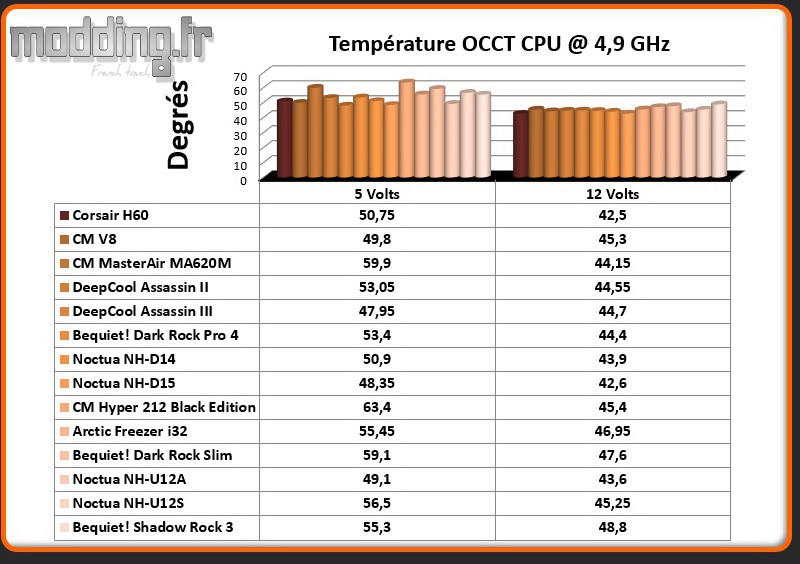

Température CPU @ 4.9 GHz
Lorsque notre 7700k est @ stock, le Shadow Rock 3 se défend sans pour autant atteindre les performances des gros ventirad.
On note que la profondeur de son radiateur et donc la surface de ses ailettes favorisent le refroidissement lorsque le ventilateur tourne à plus faible vitesse.
Un constat que l’on retrouve au niveau du test OCCT lorsque notre 7700k est overclocké en comparaison avec des ventirad dotés d’un radiateur plus étroit.
C’est dans ce contexte que le Shadow Rock 3 se révèle même plus efficace qu’un Dark Rock Slim ou même un NH-U12S.
