Les caractéristiques :
Tout comme nous reconnaissons facilement un ventilateur en provenance de chez Bequiet!, la boite suit scrupuleusement le design dicté par la marque allemande.
On retrouve donc le fond noir associé à une étroite bande grise située sur le bord gauche de la face principale. Celle-ci détermine le niveau de gamme auquel appartient le produit, “Premium” étant le milieu de gamme chez Bequiet!.
La photo du Shadow Rock 3, prise de 3/4 face, permet d’apprécier la profondeur du radiateur ainsi que la présence d’un Shadow Wings 2.
Juste en dessous, nous avons le nom du modèle accompagné de quelques mots mettant en avant les deux principales caractéristiques du ventirad : silence et performance.
Au dos de la boite, nous avons deux autres photos illustrant deux autres caractéristiques du Shadow Rock 3.
A gauche, la compatibilité totale avec les barrettes mémoires est bien mise en avant.
A droite, c’est le concept “Direct Touch” qui est dévoilé. Les différents caloducs sont de ce fait en contact direct avec l’IHS du processeur.
L’un des côtés de la boite affiche le tableau des spécifications ainsi que le TDP du Shadow Rock 3.

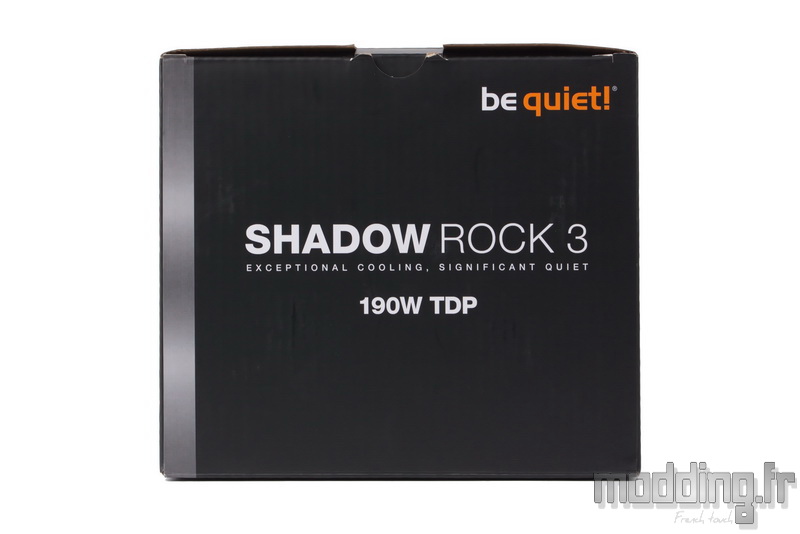

Un chiffre que l’on retrouve sur la partie supérieure avec le report du nom du ventirad ainsi que du logo de la marque.

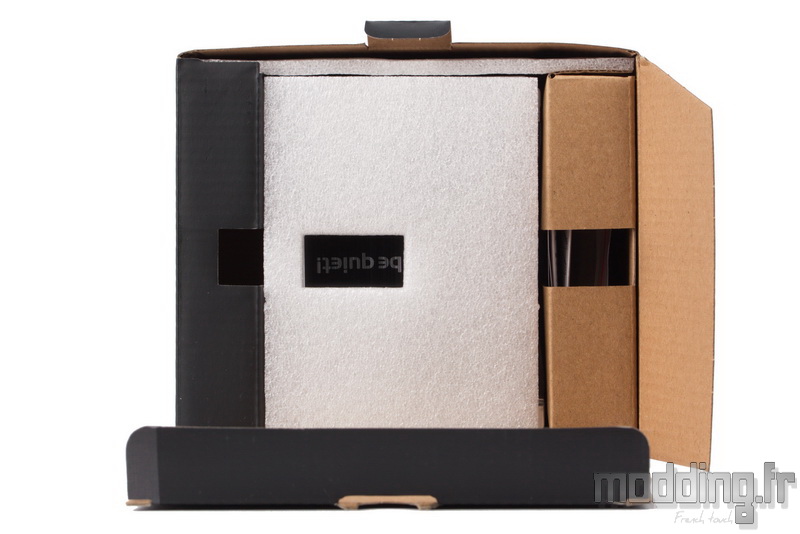

A l’ouverture, on constate que le ventirad est protégé par de fines cales en mousse expansée.
Le bundle ainsi que le ventilateur sont soigneusement rangés dans des boites en carton.

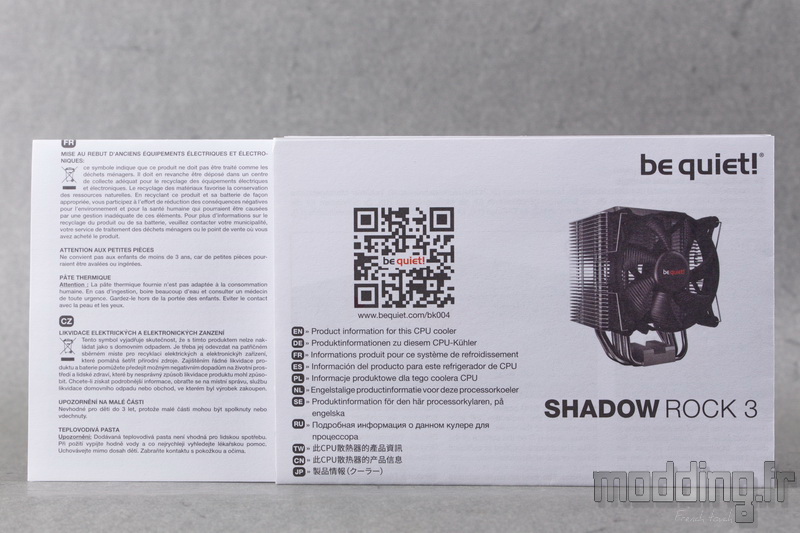

Nous avons le manuel d’utilisation qui s’accompagne d’un feuillet nous renseignant sur la mise au rebut d’anciens équipements électroniques.
La notice d’utilisation n’est traduite qu’en allemand et en anglais.
Les schémas demeurent cependant très explicites et l’on peut se passer du bla-bla pour comprendre les différentes étapes de montage.

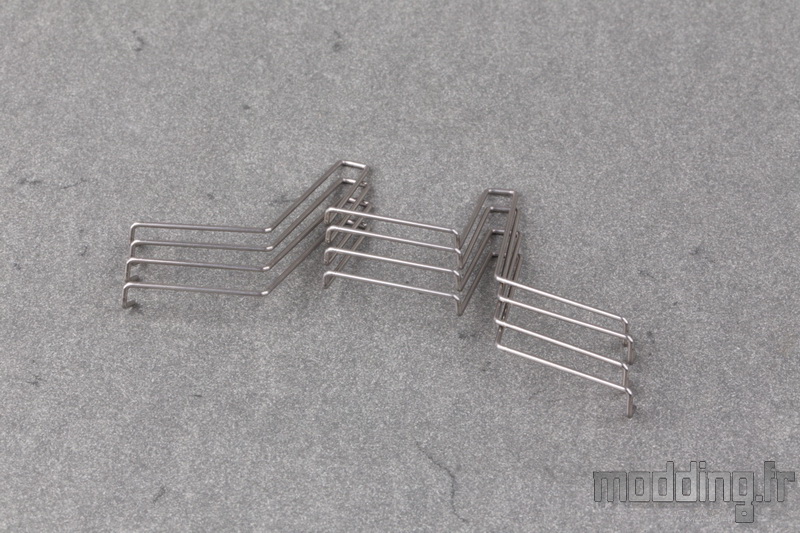

Deux jeux de 2 attaches métalliques sont présents afin de fixer la ventilation du Shadow Rock 3.
Cela traduit la possibilité de passer le ventirad en mode Push/Pull.
On constate que la marque a quelque peu modifié le profil de ses attaches afin de faciliter leur mise en place.

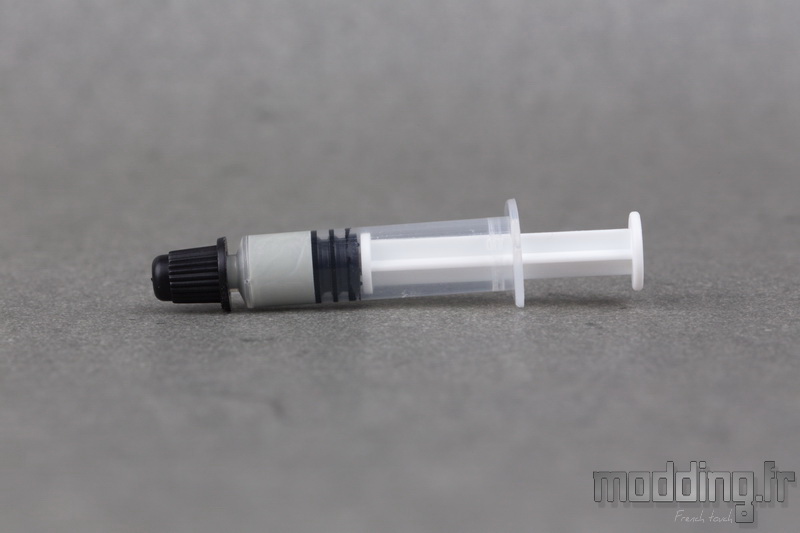

La petite seringue de pâte thermique.
L’histoire ne dit pas s’il s’agit de la pâte thermique de la marque… La DC1.
Il y a quand même de grandes chances que ce soit le cas, du moins nous l’espérons.
Le système de fixation est identique à celui que nous avons vu sur le Dark Rock Slim.
Nous allons donc retrouver les mêmes accessoires si ce n’est qu’ils délaissent leur habit noir.

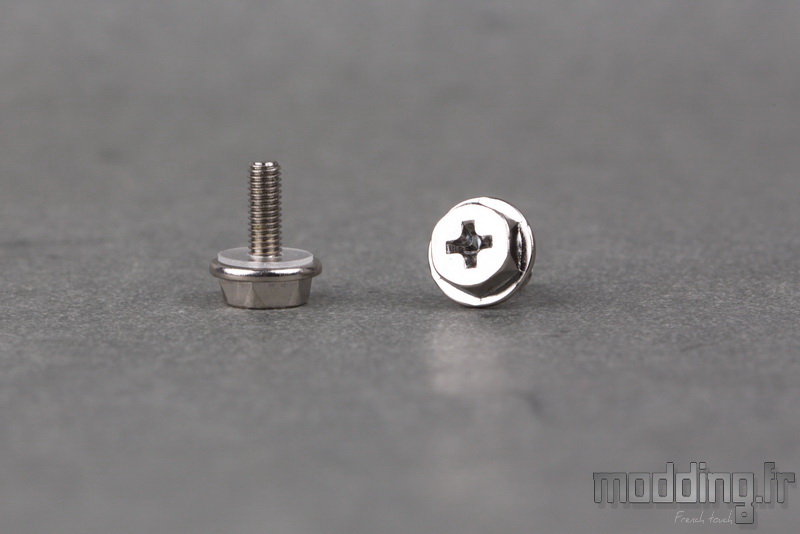

Nous avons deux vis dotées d’une rondelle en plastique.
Elles permettent de fixer le ventirad au niveau de sa barre de fixation, lorsque nous l’aurons installé sur la carte mère.

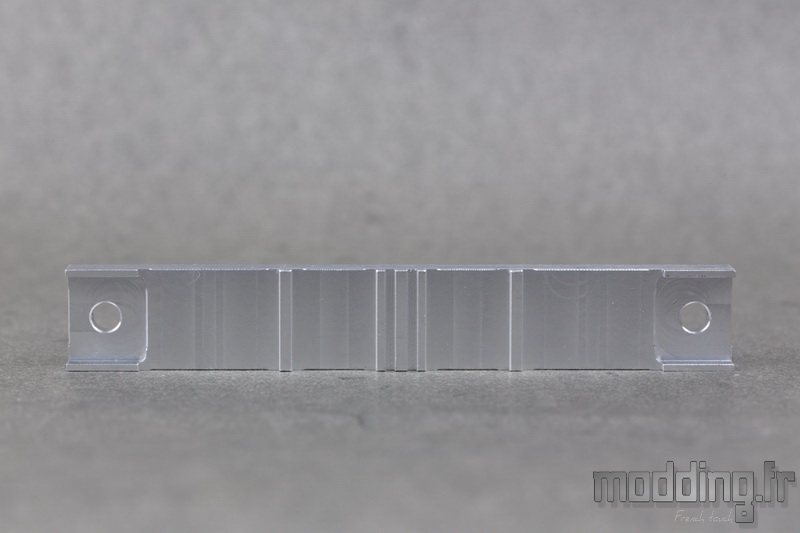

Voici la barre en question qui est une réglette en aluminium relativement épaisse. Elle va prendre place au niveau de la base du Shadow Rock 3.
Sa face interne présente quelques excroissances qui lui permettent de prendre place au niveau de la base du radiateur.
Nous verrons tout cela plus en détail dans la rubrique “Montage”.

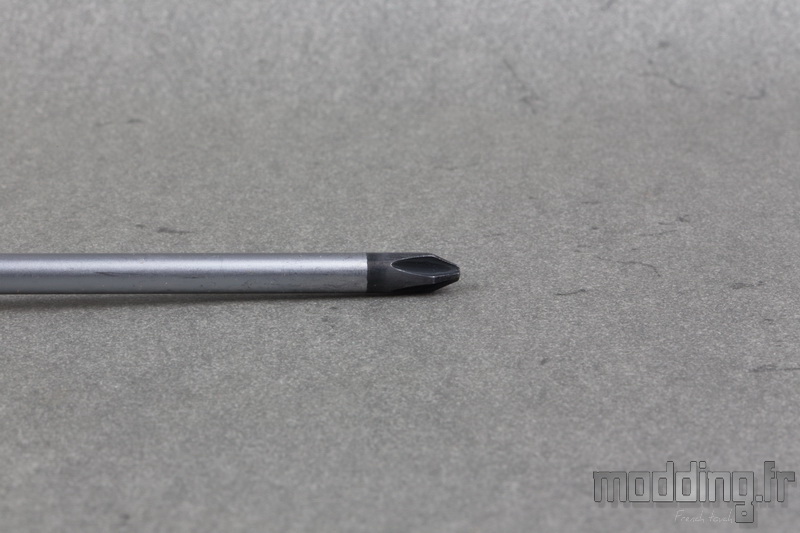

Bequiet! fournit un tournevis afin de bien serrer les deux vis de fixation.
Un long tournevis cruciforme qui se glisse sur toute la hauteur du radiateur en raison du profil spécifique de ce dernier.
Le Shadow Rock 3 est compatible aux Sockets AMD (dont l’AM4) et Intel (mis à part le Socket 775).
Nous avons un sachet spécifique pour chacun des Sockets.

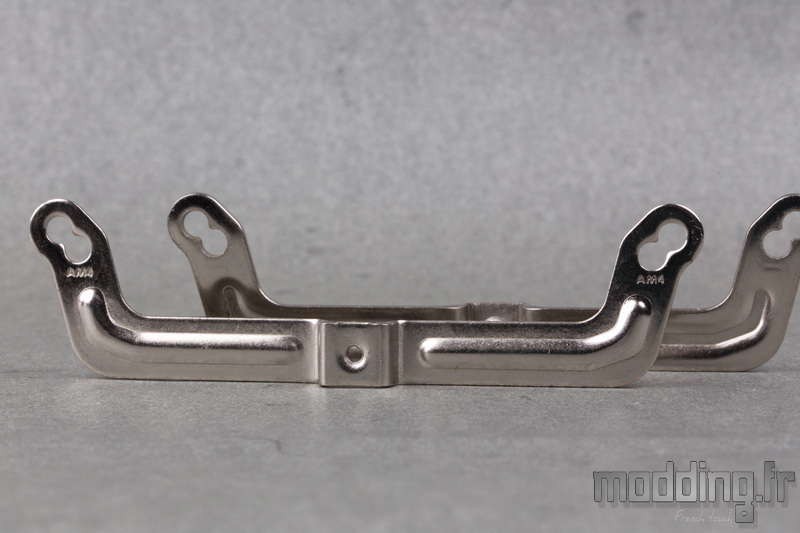

Celui pour AMD contient les pattes de fixation spécifiques dotées de deux trous à chacune des extrémités. L’entraxe pour Socket AM4 est alors désigné par le nom du Socket frappé à même la structure des platines.
On remarque qu’elles sont plus longues que celles présentes dans le bundle du Dark Rock Pro 4.
Le Socket AMD dispose d’un entraxe différent sur son plan vertical ou horizontal.
Du coup, contrairement au Socket Intel, on ne peut pas installer le radiateur dans le plan que l’on désire et son orientation dépend donc de la taille de ces platines de fixation. Tout en sachant que la marque choisit un sens du flux d’air dans le plan horizontal, généralement le plus utilisé.

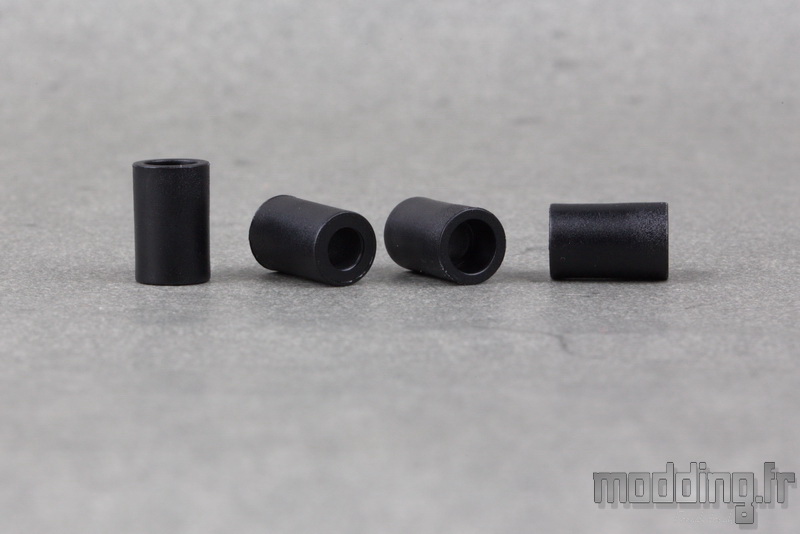

Nous trouvons un jeu d’entretoises en plastique…

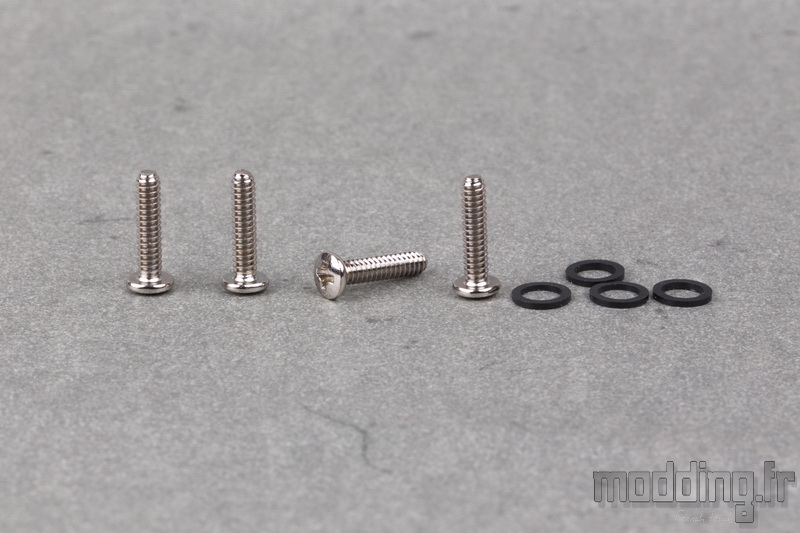

… Accompagnées de leur vis.
Des rondelles en caoutchouc sont présentes pour assurer le contact avec le PCB de la carte mère.

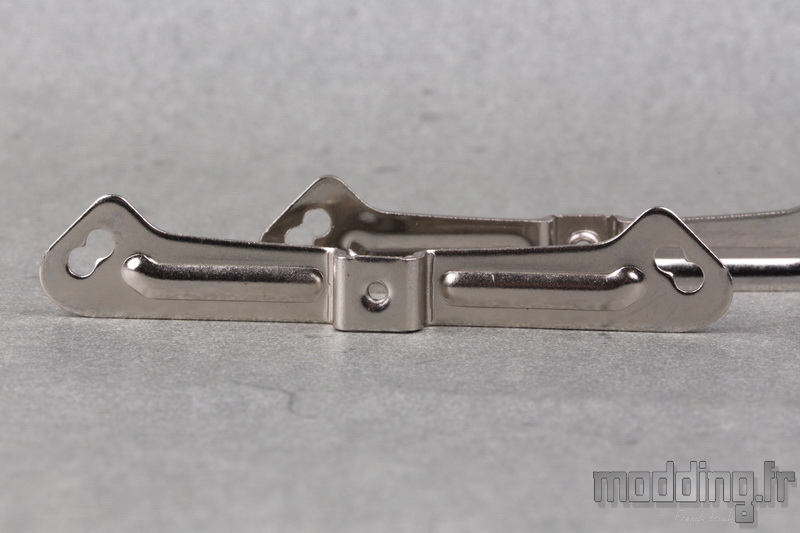

Les pattes de fixation spécifiques aux Sockets Intel.
Les trous les plus externes sont dédiés aux Sockets : 2011 (-3) square ILM et 2066.
Les plus internes sont spécifiques aux Sockets 115x.
Les Sockets 20xx se passent de backplate, les entretoises se fixent directement à l’armature du Socket.

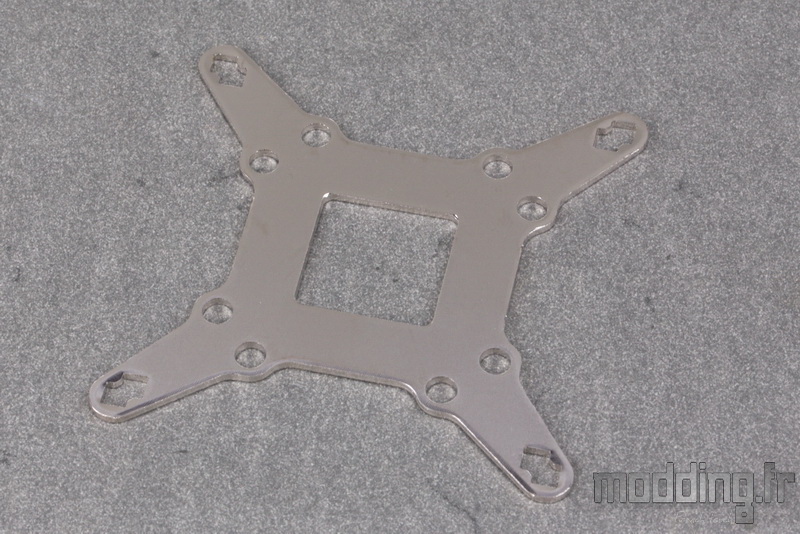

Pour le Socket Intel 115x, nous disposons d’une backplate en acier.
Au passage, on note que les différents accessoires du système de fixation du ventirad demeurent avec leur aspect aluminium afin de s’accorder avec la couleur globale du radiateur.

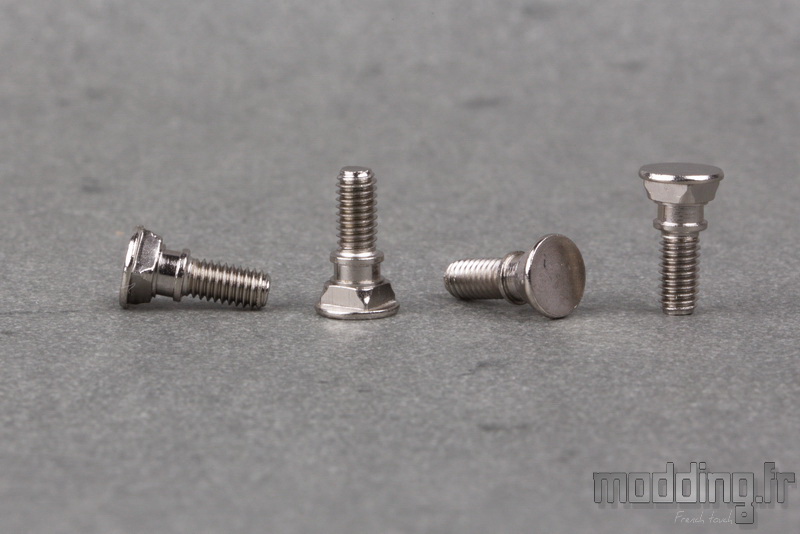

4 vis viennent se placer sur cette backplate.
Elles sont dotées d’une empreinte carrée pour se positionner au niveau des ouvertures de même forme, placées aux extrémités de ladite backplate.
Elles disposent aussi d’une gorge dans laquelle prennent place ces joints toriques.
Ces derniers assurent ainsi la fixation des vis sur la backplate, mais aussi s’intercalent entre l’acier de celle-ci et le PCB de la carte mère.

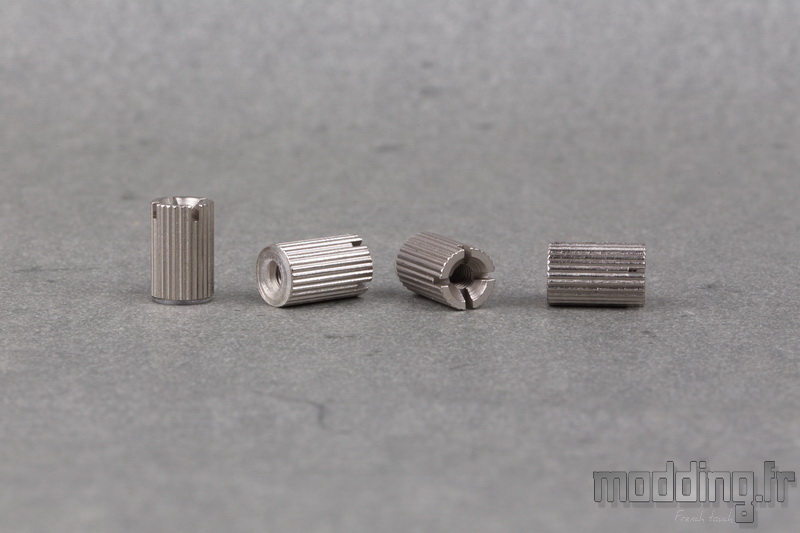

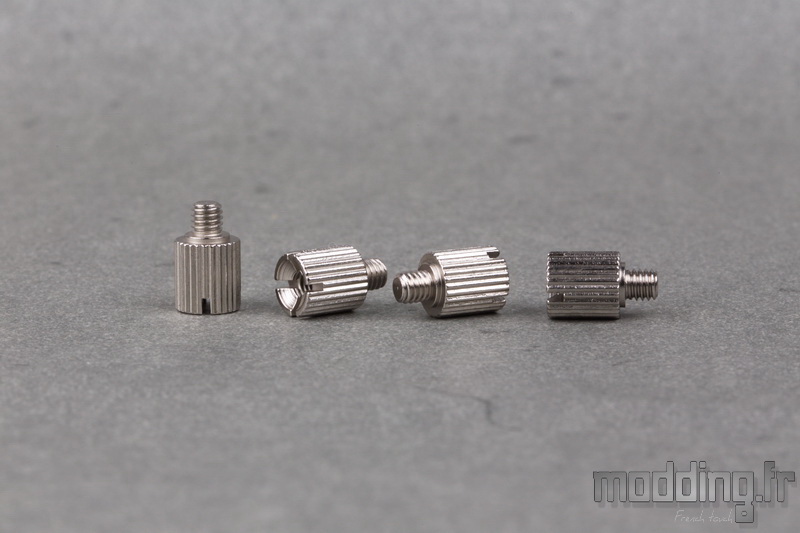

Nous avons les 4 entretoises spécifiques à ce type de Socket.
On remarque la présence d’une rondelle collée à l’une des extrémités pour garantir le contact avec le PCB de la carte mère.
L’autre extrémité dispose d’une empreinte cruciforme afin d’affiner le serrage si jamais les dissipateurs de la carte mère empêchent nos gros doigts d’atteindre correctement ces entretoises.
4 petites vis assurent l’assemblage des pattes de fixation sur les entretoises.
Les spécifications :
Ventirad Shadow Rock 3
|
Dimensions (H x L x P) |
163 x 130 x 96 mm |
Profondeur avec ventilateurs |
121 mm |
Nombre d’ailettes |
30 |
Poids avec ventilateurs |
710 g |
TDP |
190 W |
Matériau |
Cuivre (base et caloducs), Aluminium (ailettes) |
Diamètre des caloducs |
6 mm |
Compatibilité |
Intel LGA 2011 / 2011-3 / 2066 / 115X (1150-1151-1155-1156) / 1200
AMD AM3+, AM4 |
Ventilateur Shadow Wings 2
|
Dimensions |
120 x 120 x 25 mm |
Vitesse de rotation max |
1600 tr/min |
Niveau sonore (12 V) |
24.4 dB(A) |
Puissance |
2.4 W |
Intensité d’entrée |
0.20 A |
Câble
|
Connectique |
4 pins (PWM) |
Longueur du câble |
220 mm |
Gainage du câble |
Non (câble plat) |
Couleur du câble |
Noir |
|
|
Type de roulement |
Rifle |
|
|
Garantie |
3 ans |
