Le montage : Socket 115x

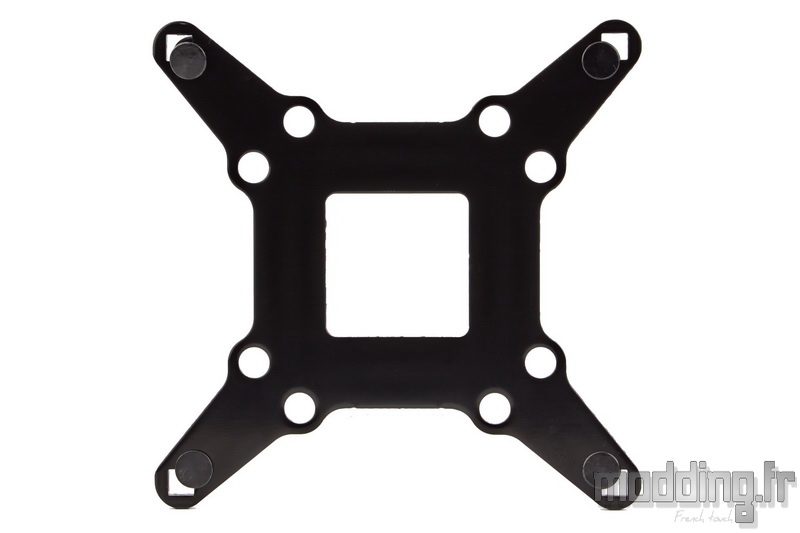

Dans le cadre d’un montage sur Socket Intel 115x (voire 1366), nous utilisons la backplate dédiée.

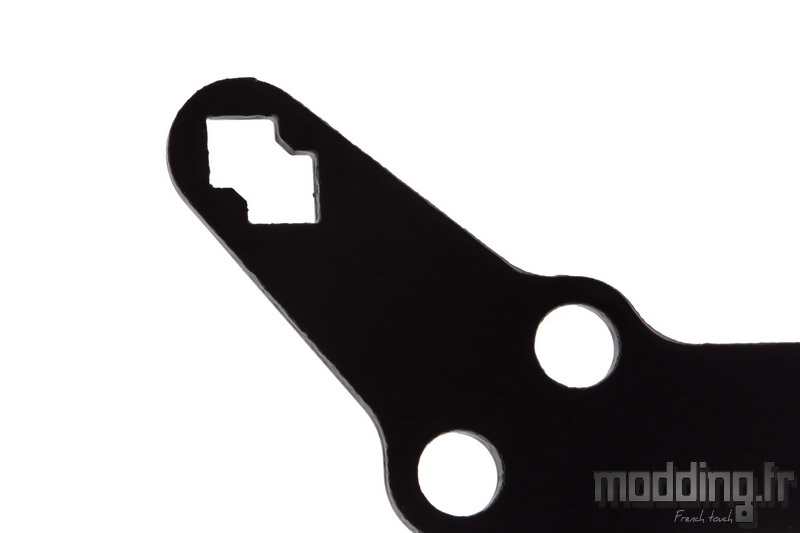

Comme on peut le constater, chacune des branches est dotée de deux ouvertures carrées qui se juxtaposent.
Ce format carré est repris par la base des vis de fixation spécifiques à la backplate.
Peu importe la face utilisée de cette dernière, nous insérons les vis par l’ouverture dédiée à notre Socket (la plus interne pour le 115x).

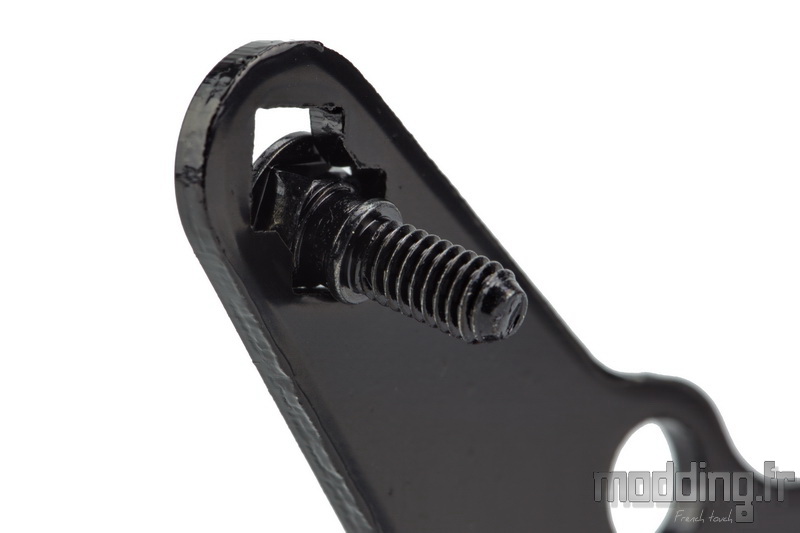

On remarque que la vis ne tient pas en place en l’état….

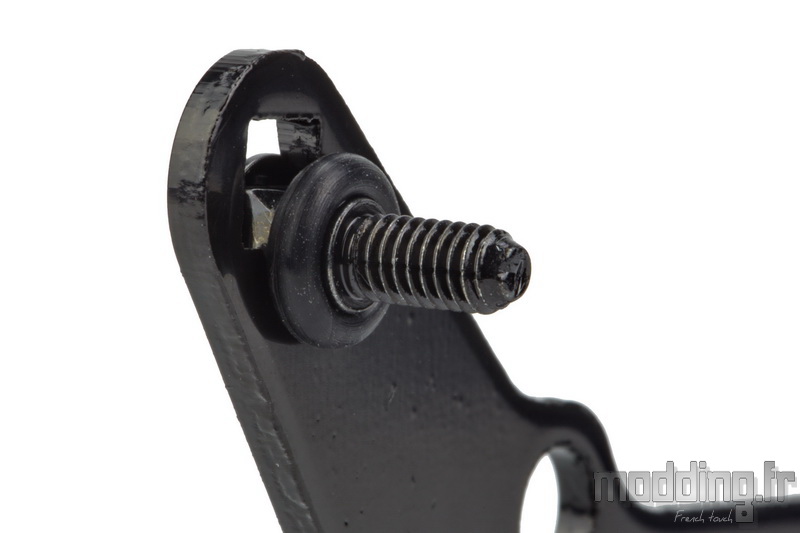

Il faut alors glisser le joint torique jusqu’à la gorge. Cela a pour conséquence de bloquer la vis et de ce fait la maintenir en place sur la backplate.
On répète l’opération pour les trois autres vis.
bequiet! pourrait simplifier encore plus la tache en nous procurant une backplate déjà monté mais cela se ferait au détriment du Socket 1366 (ouvertures externes).

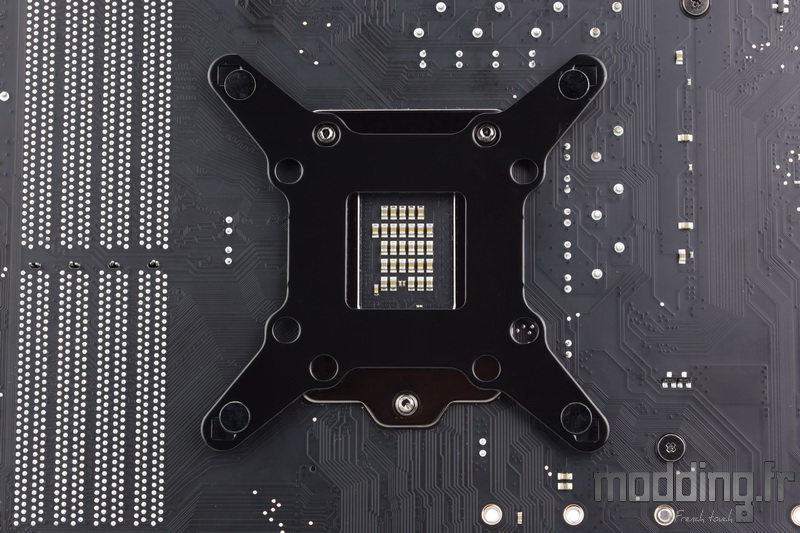

On place ensuite la backplate au dos de la carte mère.
Comme elle comporte des trous spécifiques aux points de fixation du Socket sur chaque bord, nous n’avons pas à nous soucier de son orientation.

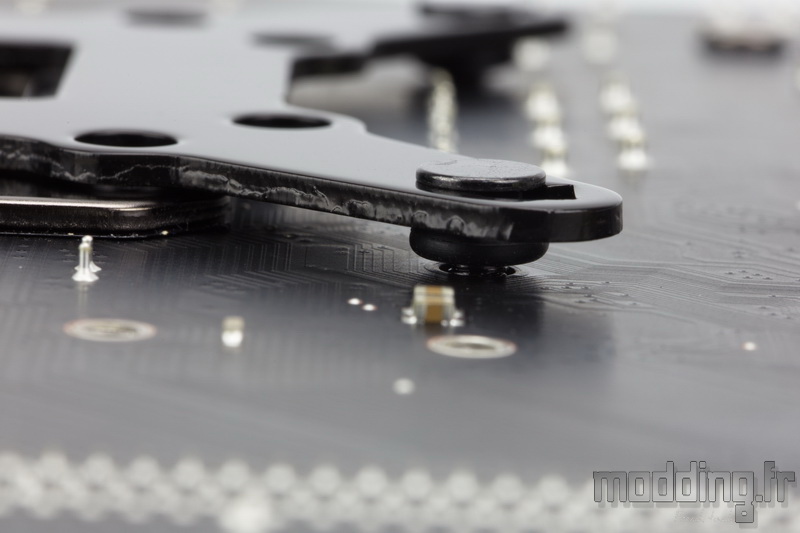

Les joints toriques permettent non seulement d’immobiliser les vis de fixation mais elles viennent aussi s’intercaler en le PCB et l’acier de la backplate, rattrapant ainsi l’épaisseur de la plaque propre au Socket tout en protégeant le PCB.

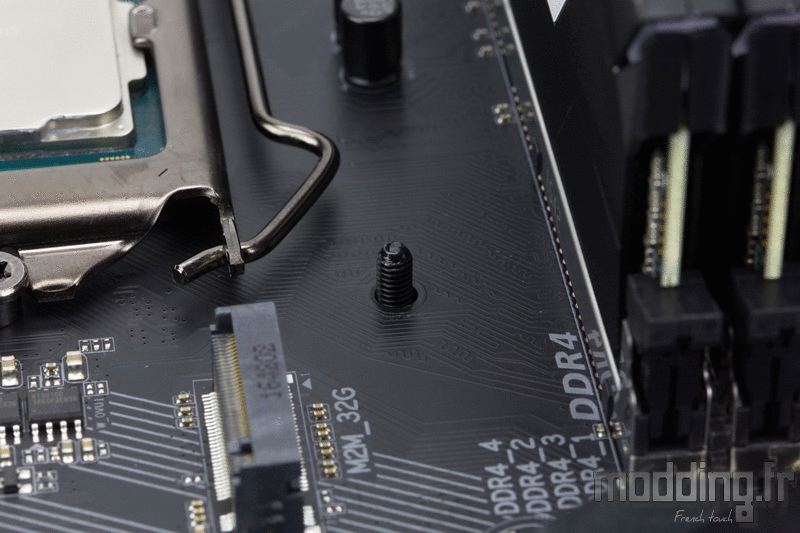

Les vis de la backplate passe au travers du PCB par les trous situés autour du Socket.
On insère les entretoises avec leur rondelle en caoutchouc du coté de la carte mère.

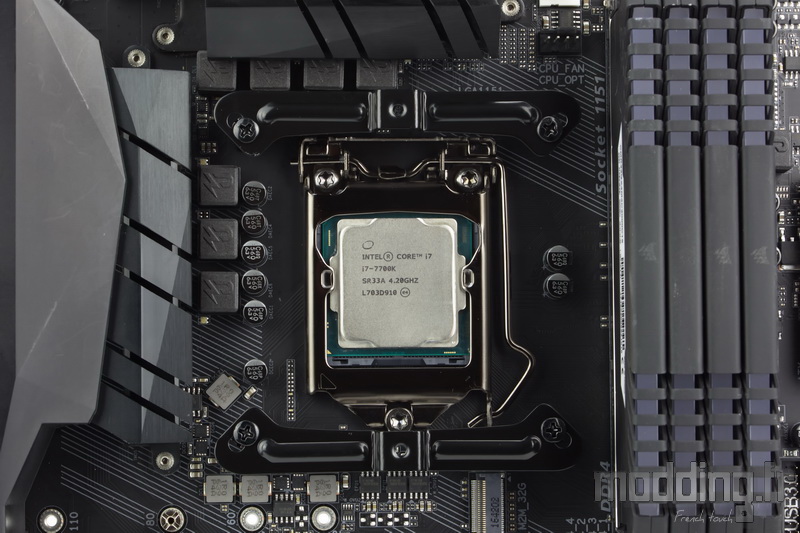

On place ensuite les pattes de fixation de façon à faire coïncider le trou le plus interne avec l’entretoise.
On serre ensuite les petites vis grâce au tournevis cruciforme fourni, terminant ainsi l’assemblage des pattes sur les entretoises.
Afin d’assurer un flux d’air dans le sens horizontal, nous fixons les pattes dans le même sens.
En orientant les pattes verticalement, la fixation du Dark Rock Pro 4 tourne d’un quart de tour ce qui engendre une orientation du flux d’air dans le sens vertical….
Il faut aussi s’assurer que le déport central des pattes soit tourné à l’opposé de la carte mère.

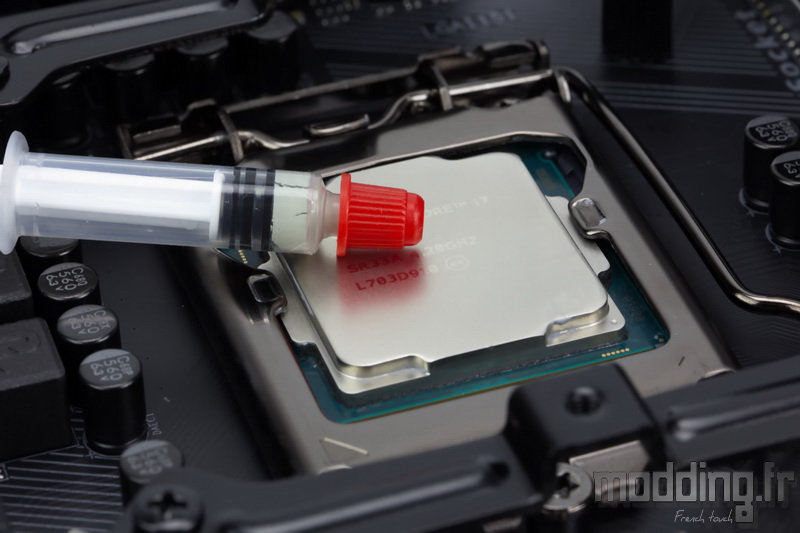

On utilise la seringue de pâte thermique.
On vous laisse le choix de l’étalement de ladite pâte…
Petit rappel… On n’oublie pas de retirer le film de protection de la base du ventirad…
Nous avions vu sur la partie supérieure de cette base, la présence d’un canal au niveau de ses ailettes.
Ce canal est dédié à la mise en place de la réglette dont voici sa face interne.
On note la présence de petits appendices rectilignes de différentes largeurs.
En y regardant de plus prés, les lignes extrêmes ainsi que la ligne centrale sont un peu plus larges…
En regardant aussi de plus prés la photo ci-dessus , on constate que l’espace entre certaines ailettes sont aussi plus larges.
De ce fait, nous n’avons qu’une seule position où la réglette vient bien prendre sa place au niveau de la base.
Sa face externe doit se trouver à fleur du sommet des ailettes de la base.
Le fait d’avoir cette réglette juste posée sur la base du ventirad implique que le montage du Dark Rock Pro 4 se fasse avec la carte mère à plat (il en est de même pour le boitier si ladite carte mère reste en place dans le châssis).

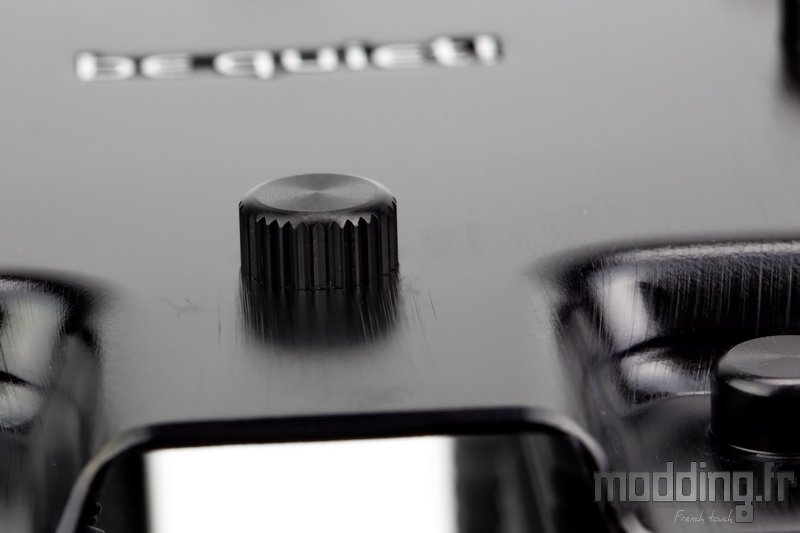

On en profite aussi pour devisser les capuchons de la plaque supérieure.
On positionne délicatement la base du Dark Rock Pro 4 sur le processeur de façon à faire coïncider le profil de la réglette avec le déport des pattes de fixation.
On aligne les trous et on positionne les deux vis de montage.

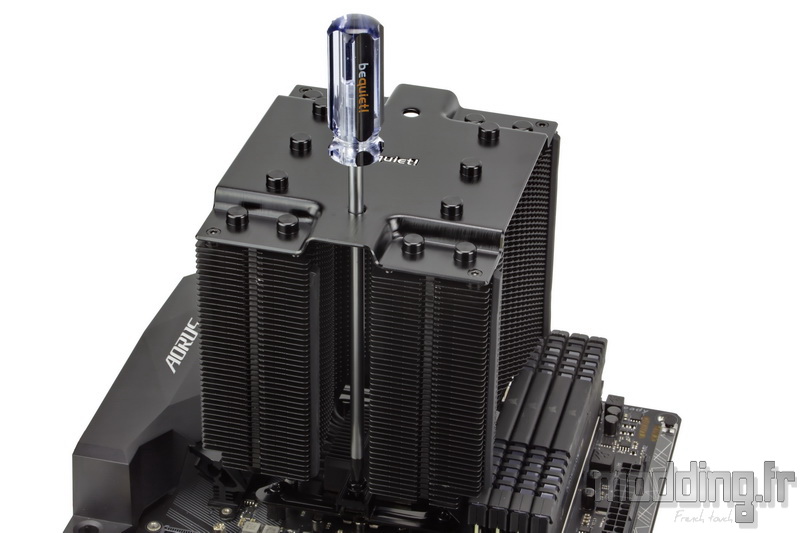

On passe le tournevis par les ouvertures de la plaque supérieure du ventirad.
Comme le tournevis est aimanté, on peut disposer la vis de montage sur l’embout cruciforme du tournevis avant de commencer le serrage.
On serre une vis après l’autre pour assurer le bon maintien de la réglette.
Pas de chichi, on serre à fond.
Voici donc le nouveau système de fixation du Dark Rock Pro 4 que l’on a pu déjà voir sur le Shadow Rock LP.
On note l’absence totale de ressort au niveau des deux vis de montage, la marque optimise la hauteur des entretoises pour assurer le bon contact de la base sur l’IHS du processeur.

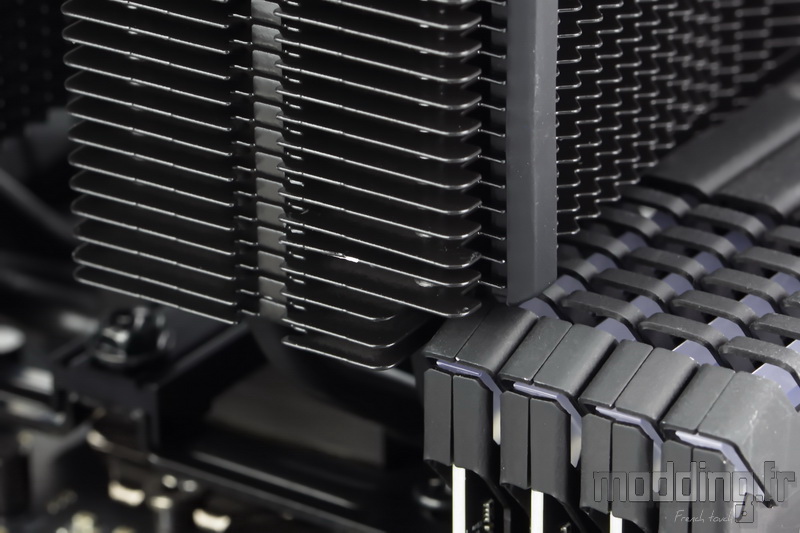

Le décalage interne des trois premières ailettes optimise le débordement du ventirad sur nos barrettes mémoires, tout du moins avec notre kit de Vengeance Led RGB et ses 49 mm de hauteur.

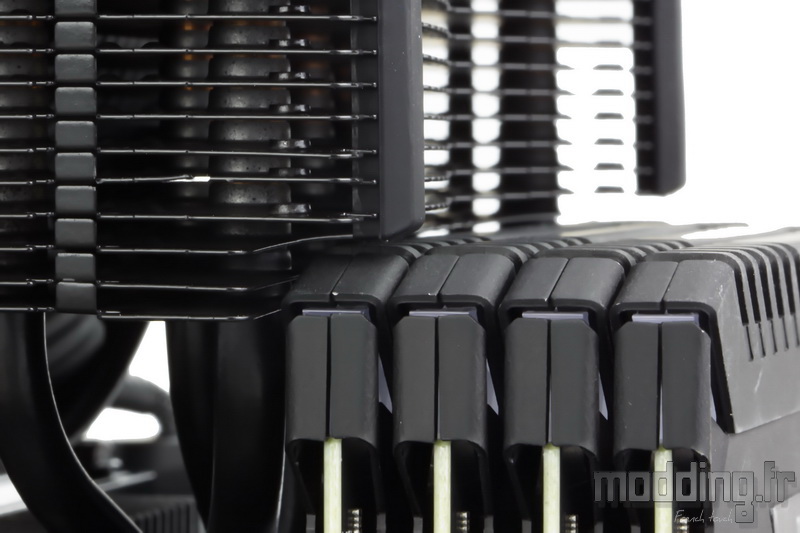

Il reste tout juste un petit millimètre de clairance avant que l’ailette suivante ne soit au contact avec le dissipateur…

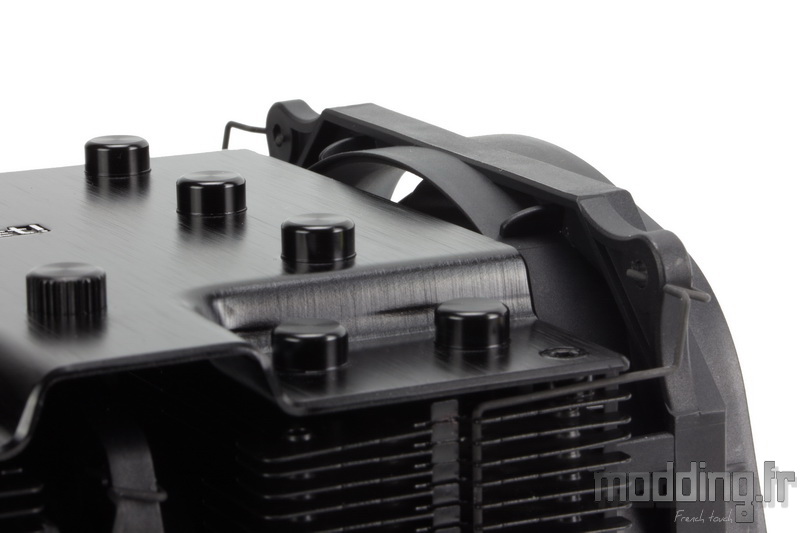

Cependant il faut aussi ajuster la hauteur du ventilateur externe…
Cela est bien sûr rendu possible grâce à la présence des encoches sur l’ensemble des ailettes du ventirad.
Mais force est de constater qu’il ne fallait pas monter plus haut…

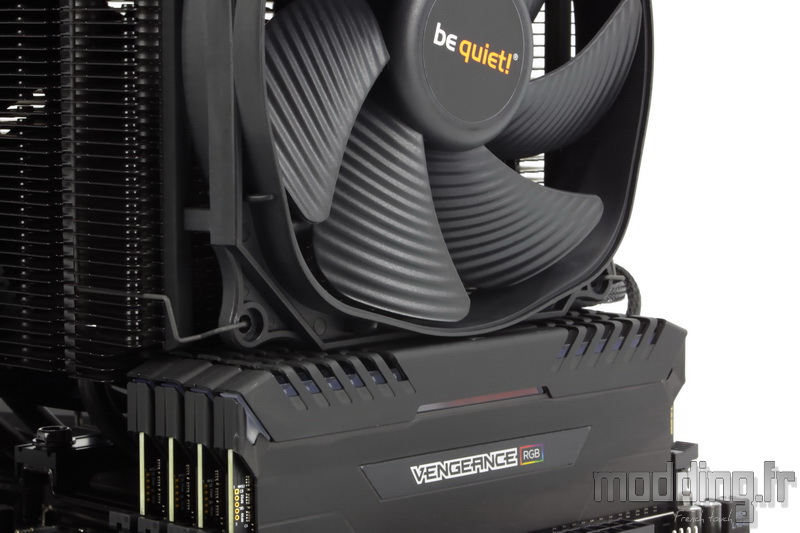

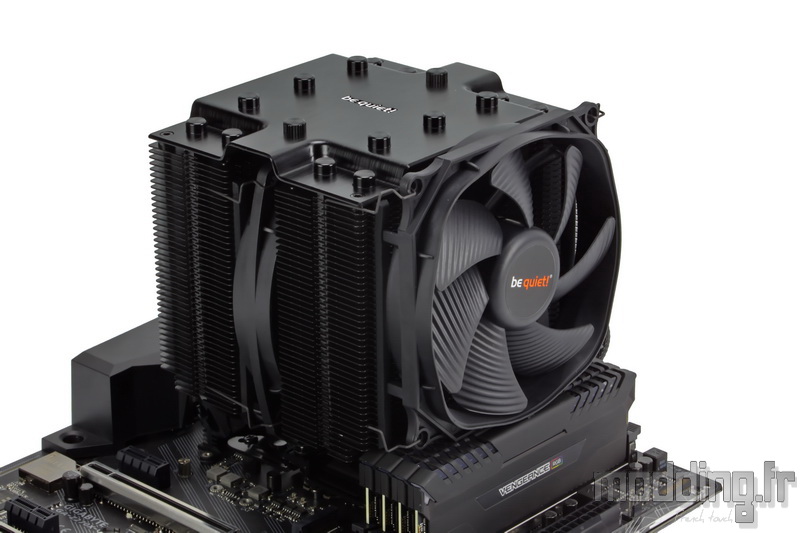

On constate aussi que le Silent Wings 3 en 120 mm vient jusqu’à recouvrir le slot mémoire le plus externe.
Accessoirement, l’animation RGB de nos barrettes ne peut que se retrouver occultée…

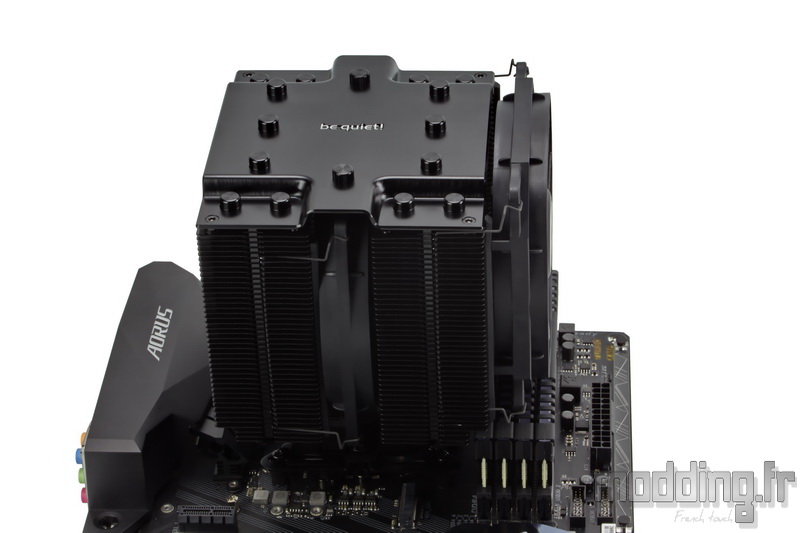

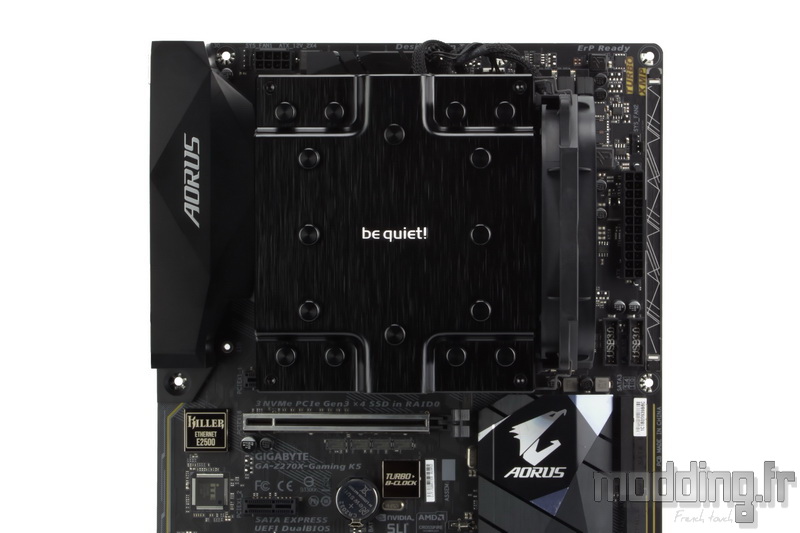

Le Dark Rock Pro 4 occupe bien l’espace autour du Socket !!!
L’orientation du logo bequiet! reprend le sens “classique” d’un flux d’air horizontal soufflant vers l’arrière du boitier, et du coup reste droit ce qui n ‘était pas le cas sur le Dark Rock Pro 3 (parallèle aux ventilateurs…).
Le premier port PCIe de notre carte mère ne souffre d’aucun empiétement de la part du Dark Rock Pro 4.
Mais il s’agit d’une carte au format ATX, le problème peut se révéler tout autre sur une carte mère au format Micro ATX dont le premier port PCIe est nettement plus prés du Socket.
