Le montage : Socket 1200 (115x)

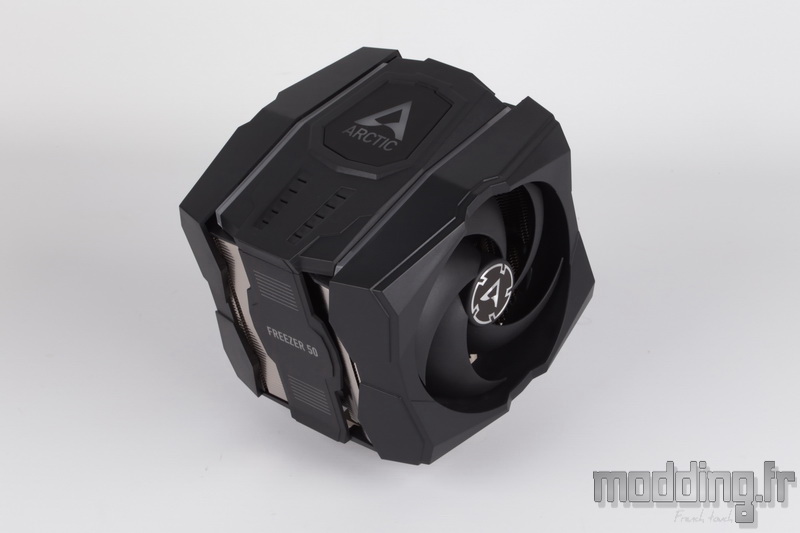

Le Freezer 50 est donc totalement caréné de toute part.
Pour autant il n’est pas nécessaire de le déshabiller entièrement afin de fixer le radiateur sur la carte mère.
Nous devons juste retirer le ventilateur central et pour cela nous exerçons une pression sur les deux bords inférieurs de la coque centrale qui se clipsent sur les carénages latéraux.
Une fois ces bords libérés de leur emprise, nous retirons le ventilateur en 140 mm de son logement.

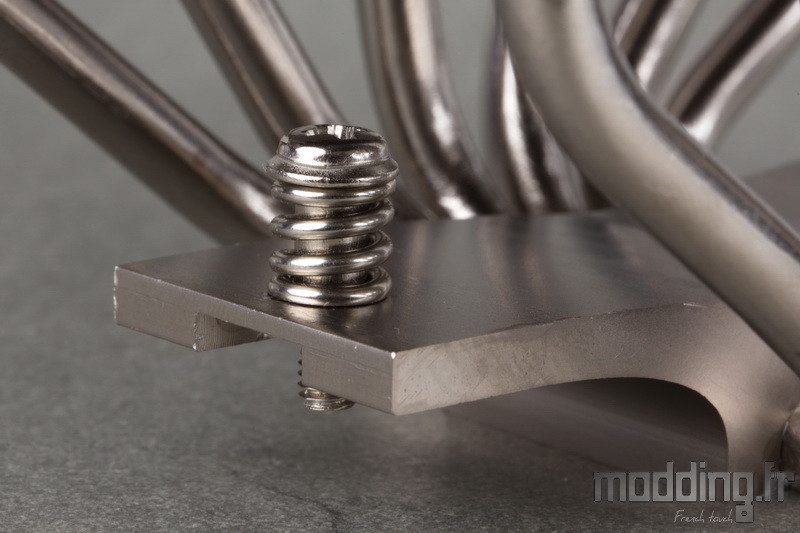

Cette étape permet d’accéder aux vis de fixation présentes sur la base du radiateur.
Pour un montage du Freezer 50 sur une carte mère disposant d’un Socket Intel 115x ou 1200, nous utilisons la backplate incluse dans le bundle.
Celle-ci dispose de petits appendices taraudés à chaque extrémité de ses branches.
On installe la backplate au dos de la carte mère.
Des orifices correspondent aux points de fixation du Socket, nous n’avons qu’une manière de positionner la backplate.

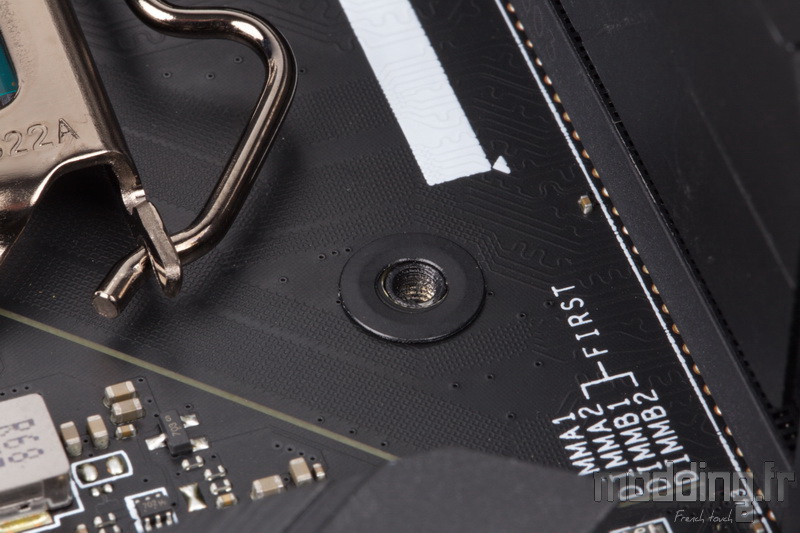

Les appendices viennent à fleur du PCB.
Pour éviter d’abimer le PCB lors du serrage des entretoises, Arctic fournit un jeu de rondelles adhésives.
Nous ne sommes pas fans de ce genre de rondelles, car une fois collées, il n’est pas évident de les retirer si jamais nous désirons changer de ventirad…
De simples rondelles en plastique ou caoutchouc non adhésives auraient suffi.
Nous installons les entretoises spécifiques au Socket Intel 1200/115x.
Elles se reconnaissent des autres jeux d’entretoises en raison de l’absence d’entaille sur leur corps.
Ensuite, on met en place les platines de fixation de manière à insérer l’orifice correspondant à l’entraxe du Socket 1200/115x sur la tige filetée de l’entretoise.
Il ne reste plus qu’à insérer l’écrou afin de finaliser le montage de la platine sur les entretoises.

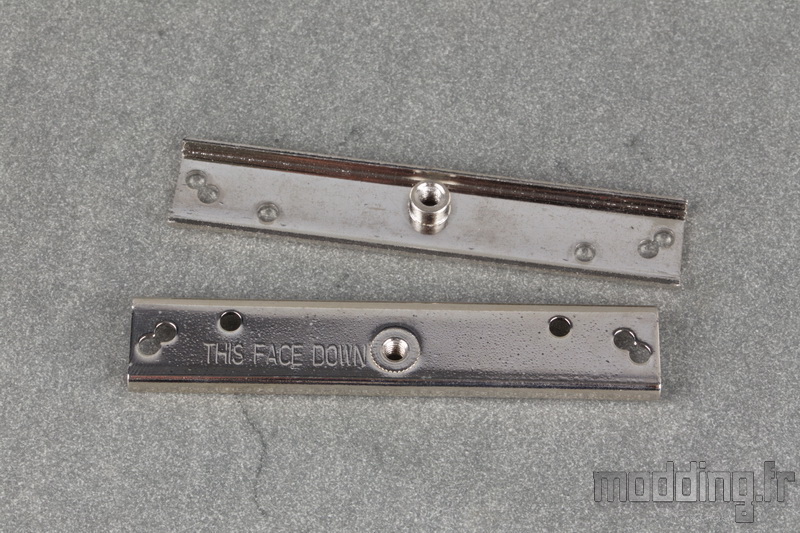

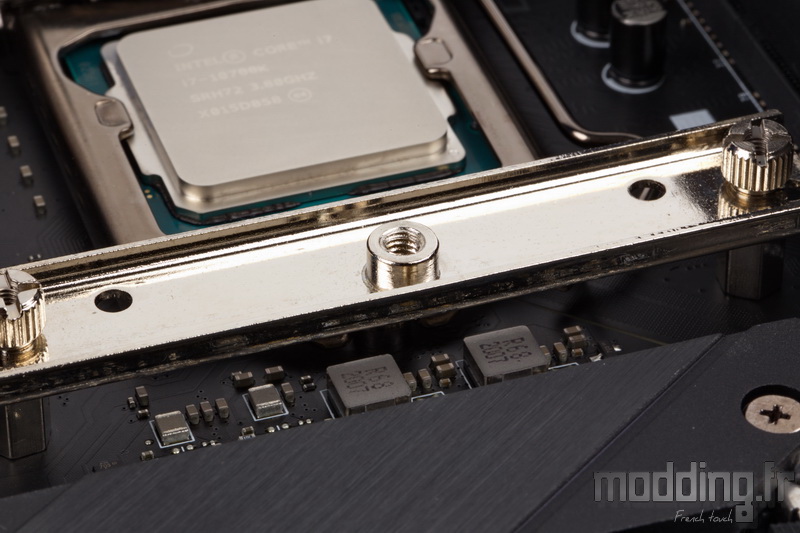

Lorsque nous mettons en place la platine, le cylindre taraudé situé au centre de ladite platine doit bien sûr être orienté vers le haut.
D’ailleurs la face interne porte la mention : “This face down”.
On constate par ailleurs que ce cylindre est excentré par rapport à la largeur de la platine.
Il faut alors orienter cette platine de manière à éloigner le cylindre du Socket.
Nous installons les pattes de fixation horizontalement afin que le Freezer 50 engendre un flux d’air d’avant en arrière du boitier PC.
Il en sera de même sur une carte mère disposant du Socket AM4.
On met en place la pâte thermique.
On vous laisse le choix de la méthode : grain de riz qui se fait éclater par la pression du bloc ou étalement au préalable de la pâte sur le CPU.
Quel que soit le mode utilisé, au moment de la mise en place du ventirad sur le processeur, interdiction de défaire le contact au risque d’introduire des petites bulles d’air qui n’optimisent pas la conduction thermique.
On fait bien coïncider les vis de la base du radiateur par rapport aux cylindres taraudés émergeant des pattes de fixation.
Puis dans la théorie, nous sommes censés serrer les vis, à l’aide d’un tournevis cruciforme, alternativement de façon à garder la base du radiateur bien parallèle au processeur.
On visse ainsi jusqu’à la butée. Pas besoin de se prendre la tête pour savoir si l’on n’a pas assez ou trop vissé. C’est à fond, le ressort s’occupe du reste.
Mais…

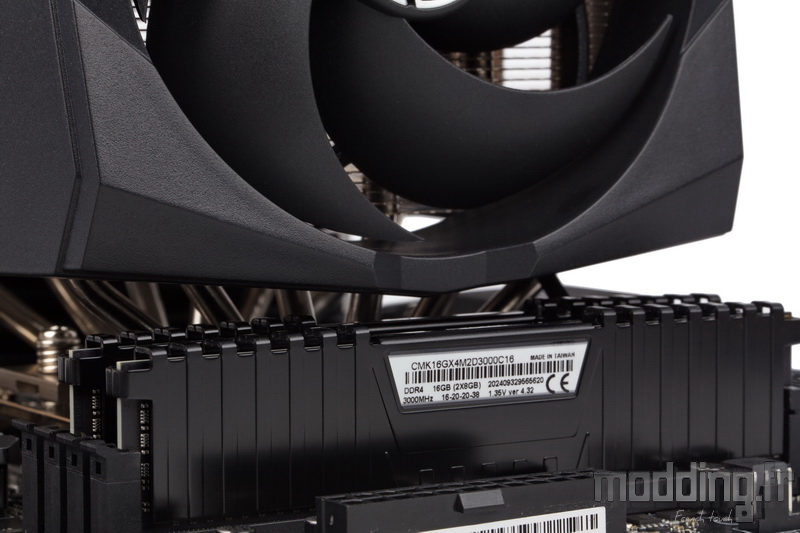

Mais notre configuration de test dispose d’un kit mémoire dont la hauteur des barrettes excède largement les 37.5 mm. Une valeur correspondant à la clairance maximale du Freezer 50.

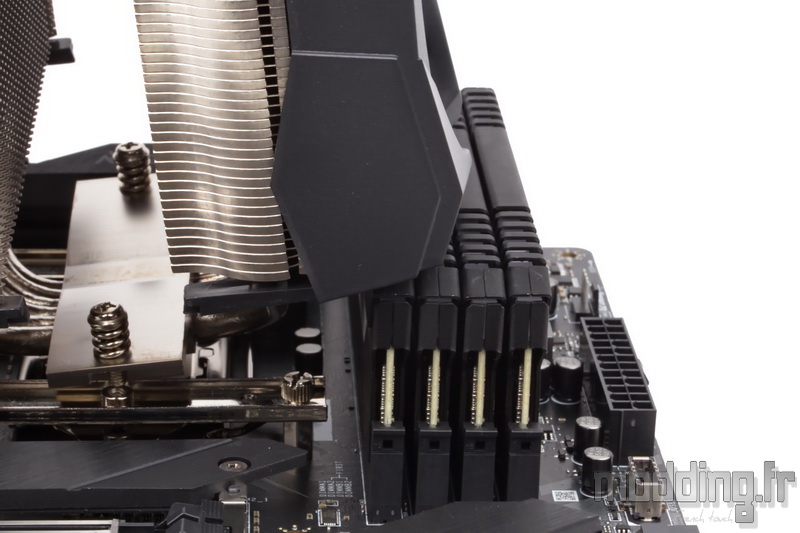

On constate par ailleurs que le carénage du ventilateur primaire se positionne au-dessus des trois premiers slots mémoires…

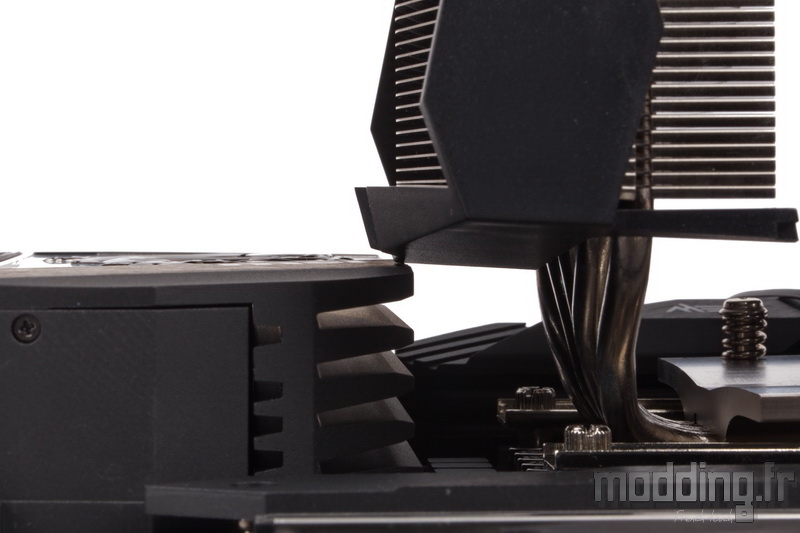

Et pour finir, nous devons aussi composer avec la hauteur des dissipateurs dédiés à l’étage d’alimentation de notre carte mère.
En effet, dans notre cas, le carénage arrière du Freezer 50 vient au contact du dissipateur.
Force de constater que le Freezer 50 ne peut s’installer sur n’importe quelle configuration.
L’imposant carénage qui habille le radiateur et la ventilation augmente nettement la hauteur totale du ventirad, passant de 153 mm à 166 mm ce qui limite le choix du boitier PC.
Nous avons donc aussi cette restriction au niveau de la hauteur des barrettes mémoires qui ne doivent pas dépasser les 37.5 mm et l’on constate donc que les dissipateurs de la carte mère peuvent aussi gêner l’installation du ventirad.
Nous remplaçons notre kit de mémoire Vengeance RGB par un kit LPX, toujours de chez Corsair, haute de 33.5 mm.
Là, ça passe…
En relativisant un peu cet état de fait, vu l’encombrement de ce Freezer 50, il est totalement illusoire et inutile de prendre des barrettes mémoires arborant un quelconque rétroéclairage RGB (tout comme sur la plupart des gros ventirads).
Nous avons fixé le radiateur sur ses platines de fixation, nous remettons en place le ventilateur central.
Bien sûr, on veille à bien l’orienter de manière à ce que le souffle se dirige dans le même sens que celui du premier ventilateur. On aura de toute façon vite remarqué que le logo est mal orienté.
Nous pouvons être amené à batailler sur la fixation des bords inferieurs de la coque sur les branches des carénages latéraux.

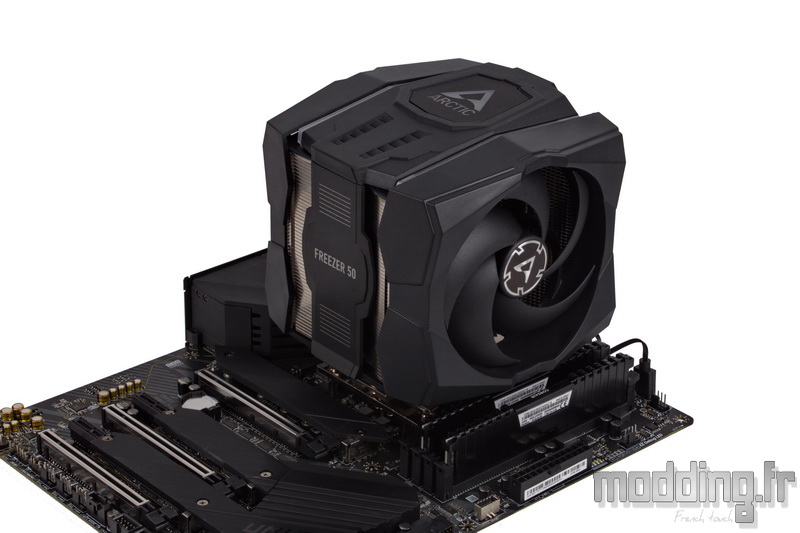

Pour en imposer, il en impose !!!
On ne voit que lui.
Lui et le logo Arctic, on n’oublie pas de brancher la prise aRGB sur le header de la carte mère pour profiter du rétroéclairage.
Par contre, le radiateur en lui-même disparait sous les pièces plastiques des différents carénages.
Sur une carte mère ATX, les 149.5 mm de largeur ne viennent pas gêner la carte graphique.
Cela peut être plus problématique sur une carte mère Micro ATX où le premier port PCIe se trouve plus proche du Socket.
