Le ventirad :
On commence par vous présenter le Freezer 50 du fait que la ventilation s’intègre dans le carénage de ce ventirad.
Nous devinons à peine les deux tours constituant le radiateur.

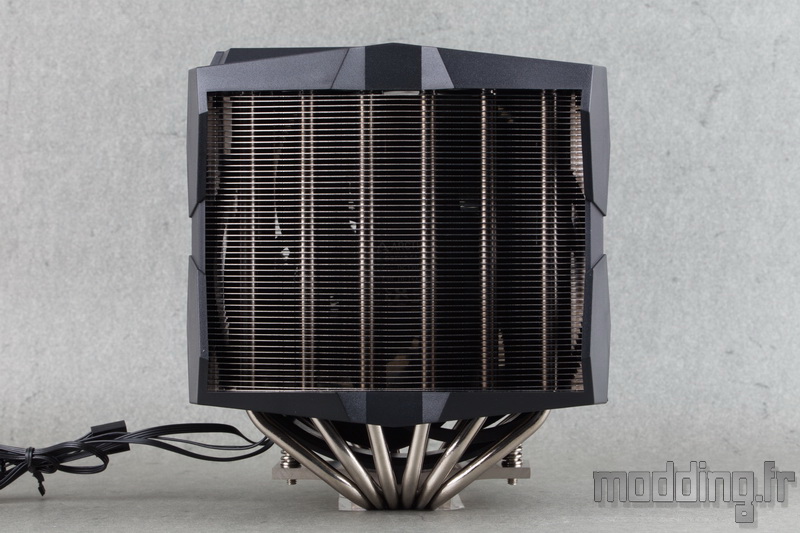

Le carénage en plastique ne favorise pas la compacité du Freezer 50. Il mesure 148 mm de profondeur sur 166 mm de hauteur.
Cette dernière dimension se révèle conséquente et limite l’intégration du Freezer 50 dans certains boitiers PC.
Une autre dimension risque de brider l’installation du ventirad, mais cette fois-ci sur la carte mère, c’est la clairance par rapport aux barrettes mémoires…
Une faible distance, car le Freezer 50 n’est compatible qu’avec des barrettes présentant une hauteur maximale de 37.5 mm !
La largeur totale n’est pas en reste, car nous avons tout de même 149.5 mm !

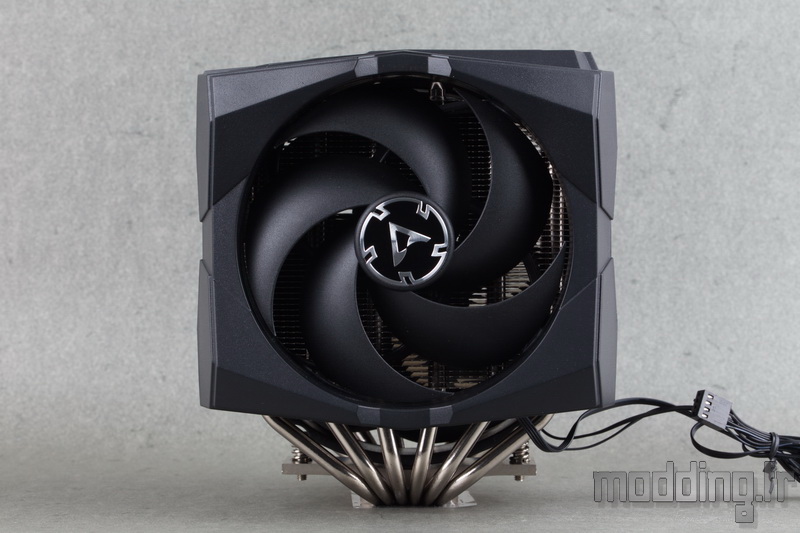

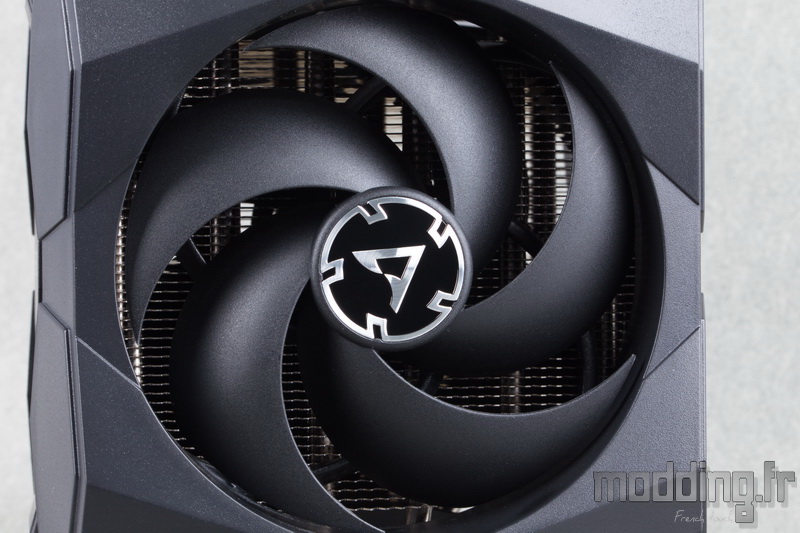

La face principale du Freezer 50 dévoile le premier ventilateur affichant un diamètre de 120 mm.
Nous reviendrons plus en détail sur chaque ventilateur du ventirad dans la page suivante.

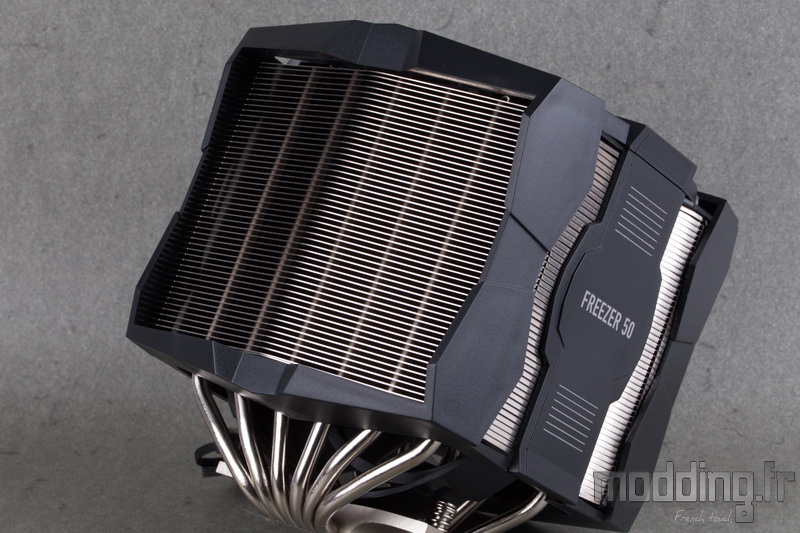

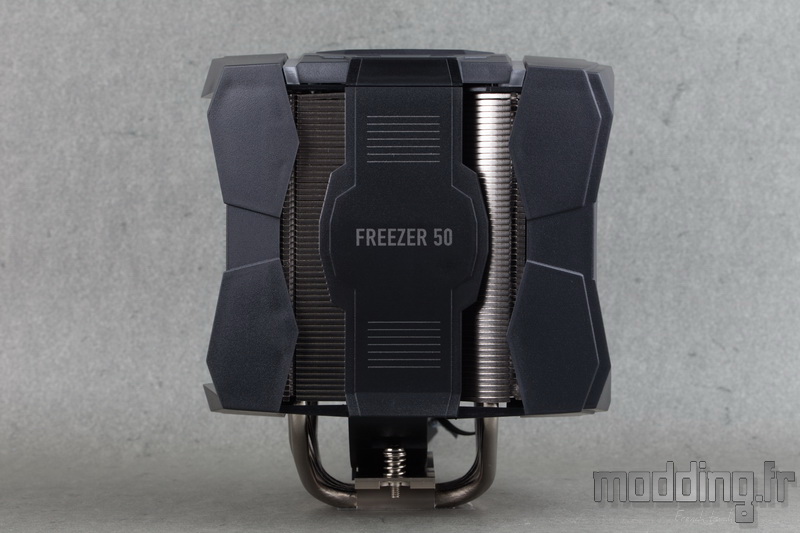

Tandis que sur l’un des côtés du carénage central nous avons le nom du ventirad, le côté opposé affiche le logo de la marque.
La face arrière du Freezer 50 dispose de son propre carénage si ce n’est qu’il demeure complètement ouvert afin de laisser passer le flux d’air engendré par la ventilation et traversant les différentes ailettes.
La partie supérieure ne laisse rien voir du radiateur.

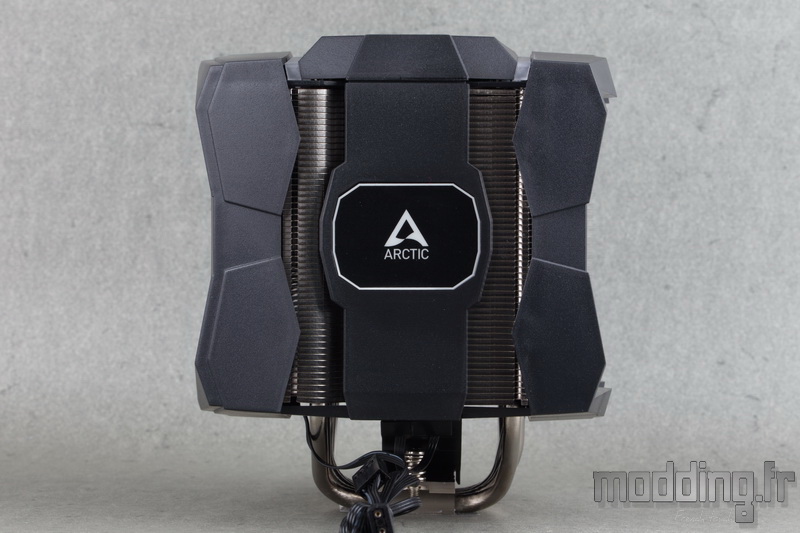

Les carénages latéraux du ventirad viennent se joindre à la coque centrale qui dissimule le second ventilateur.

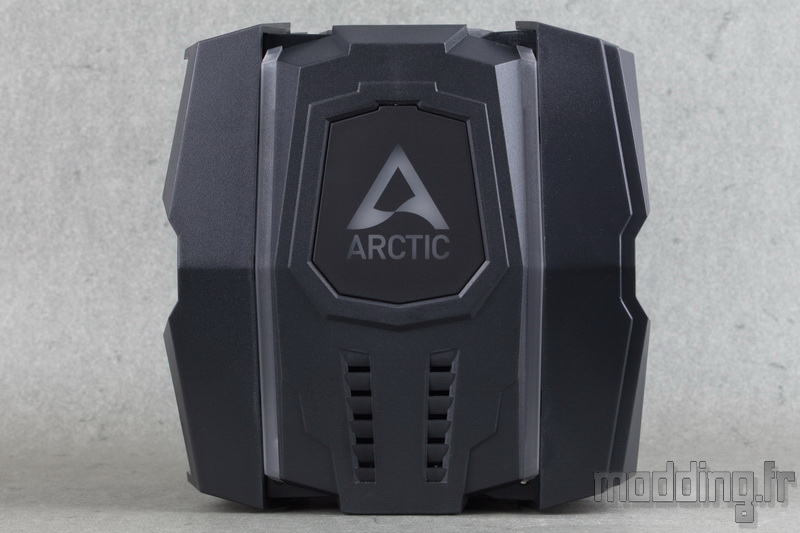

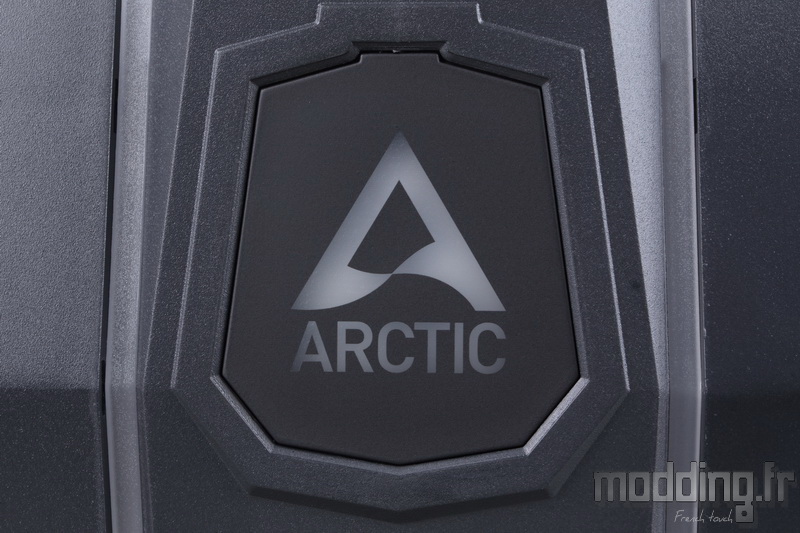

Le logo Arctic est repris sur la partie centrale si ce n’est que cette fois-ci il bénéficie d’un rétroéclairage aRGB sur l’ensemble du logo.

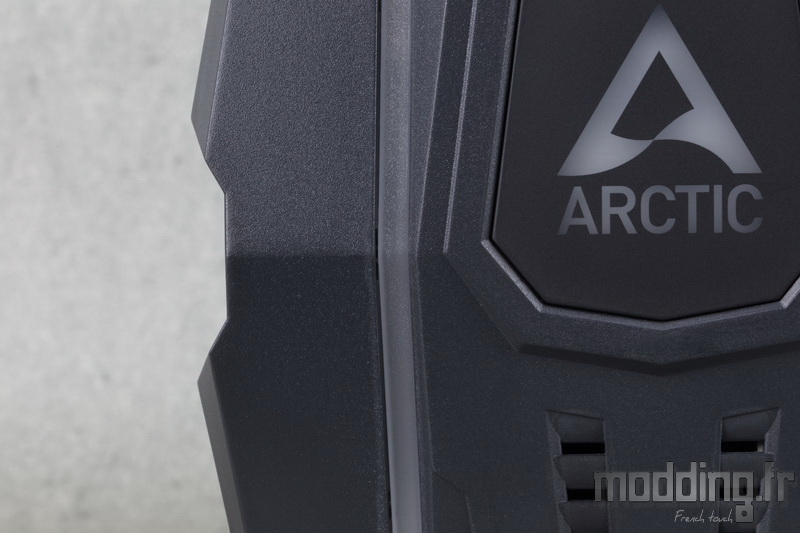

Un rétroéclairage qui est aussi présent au niveau du liseré translucide qui délimite la zone de jonction entre la coque centrale et les parties latérales.
Le liseré mesure 5 mm de large.

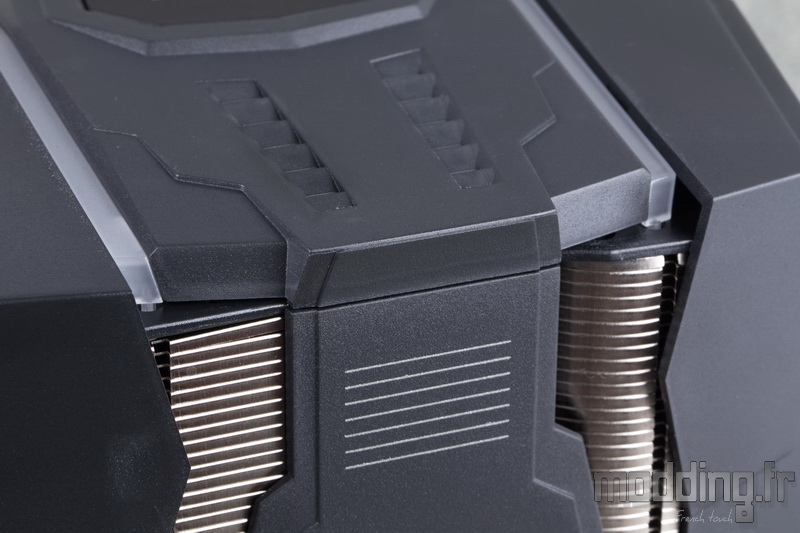

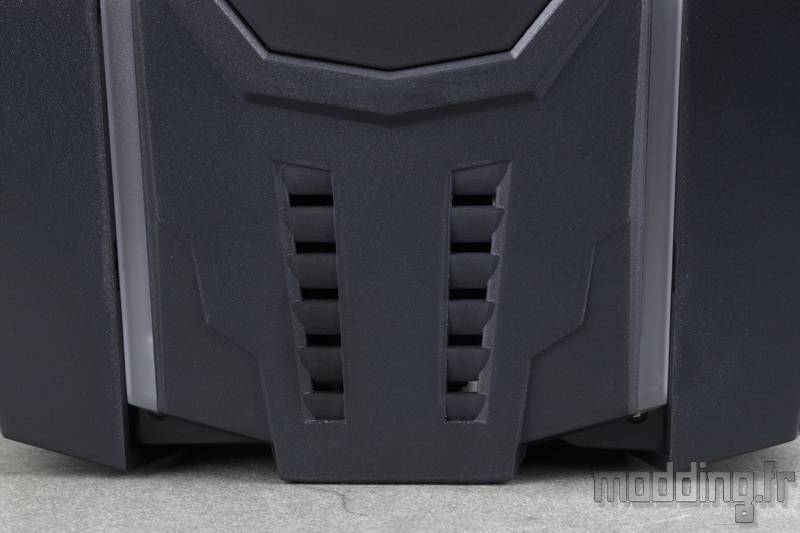

Sous le logo, nous avons une série de petites ouïes d’aération. Pour autant, il semble que cela soit plus un effet de style que de véritables orifices d’aération.
La finition est correcte et nous ne détectons aucun défaut d’assemblage entre les différentes pièces en plastique.
Comme nous allons le voir plus en détail, le premier ventilateur est totalement intégré dans le carénage de la face principale du Freezer 50.
Ceci implique que l’on ne pourra pas changer la ventilation du Freezer 50, étant donné qu’elle lui est spécifique.
Ce n’est d’ailleurs pas une première chez Arctic de proposer ce genre de ventilateur disposant d’un carénage dédié.
Le Freezer 50 n’est autre qu’une déclinaison du Freezer 50 TR qui se consacre au refroidissement du processeur ThreadRipper (AMD).
Notre modèle présente les mêmes dimensions hors tout, la différence se situe au niveau de la base du radiateur.
Les différents carénages habillent donc le radiateur tout en prenant en charge les deux ventilateurs qui équipent le Freezer 50.
Cela permet de canaliser le flux d’air au sein du ventirad le dirigeant exclusivement vers la face arrière du radiateur sans échappatoires latérales.
La coque centrale vient se clipser sur les autres carénages dans sa partie inférieure.

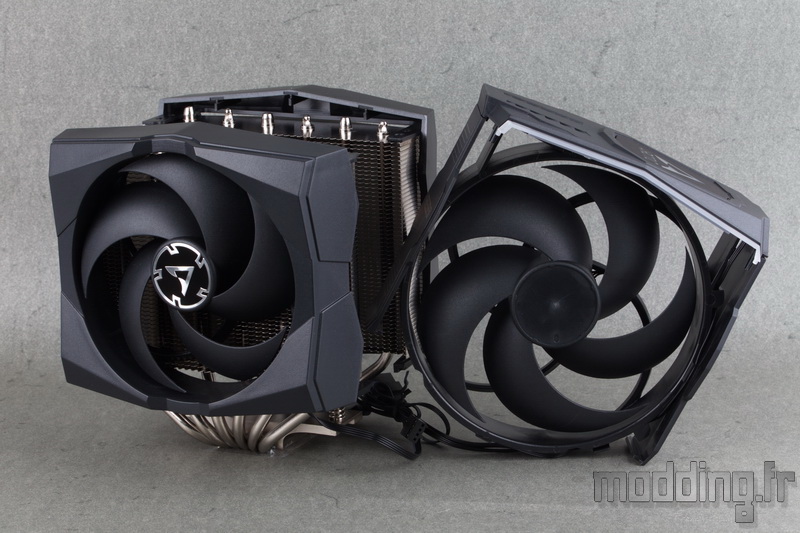

Une fois libérée de son emprise, on peut alors faire coulisser la coque vers le haut tout en dévoilant le second ventilateur qui reste solidaire de cette structure plastique.
On entame ainsi le démontage de ce ventirad afin de découvrir le radiateur en lui-même.
On passe sur le carénage arrière qui se clipse sur les bords de la seconde tour du radiateur.
Sur chacun de ses montants, la structure dispose de deux clips qui viennent s’insérer au niveau …
… Des encoches présentes sur le bord des ailettes.
Il en est de même pour le carénage embarquant le ventilateur en 120 mm.

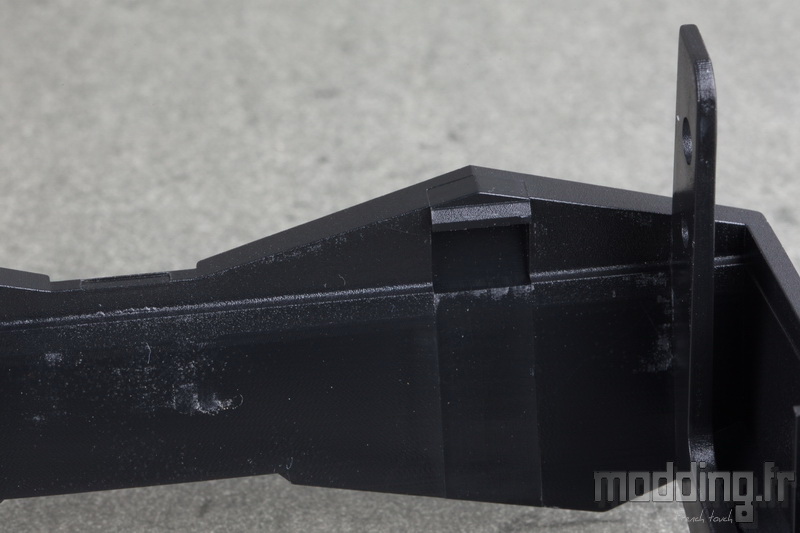

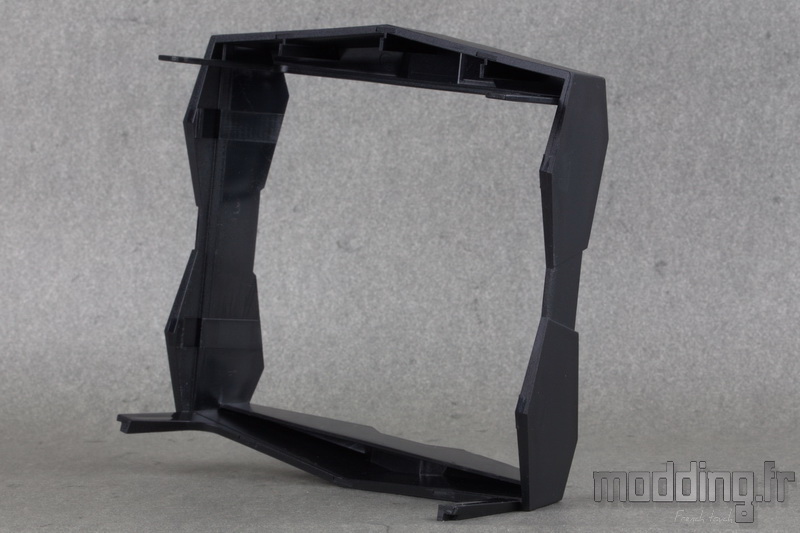

Le carénage arrière du Freezer 50.

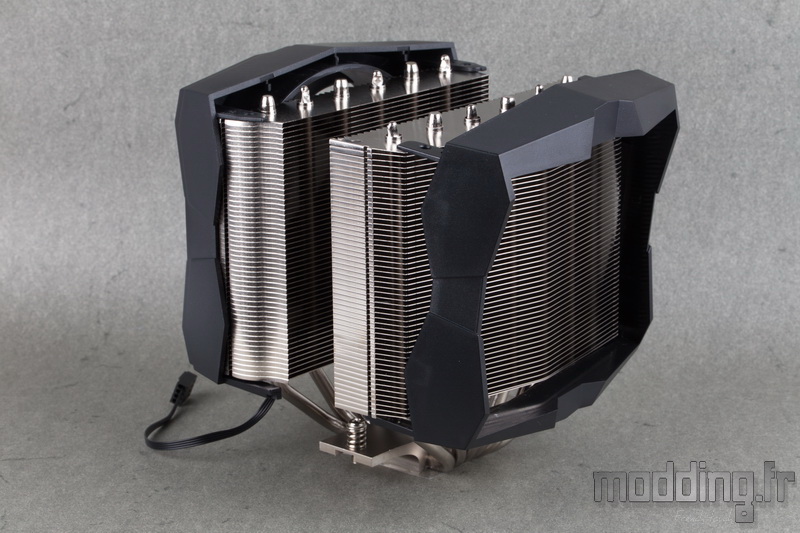

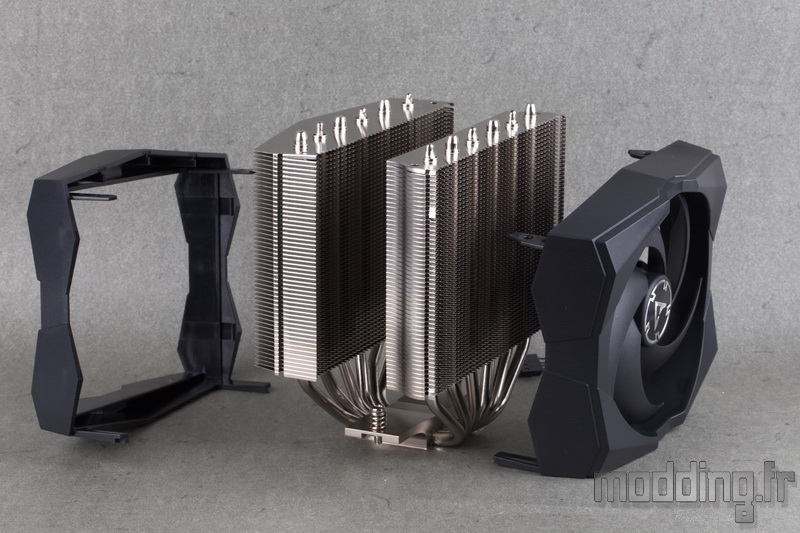

Voici le radiateur complètement dévêtu de ses coques.
Le cœur du Freezer 50 est donc un radiateur au format double tour.
La profondeur totale est de 105 mm.

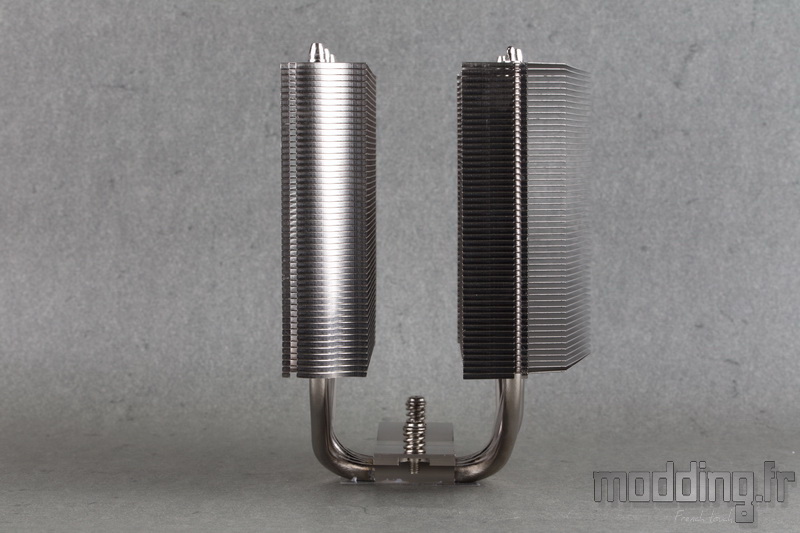

On constate que les deux tours ne sont pas identiques. A gauche, nous avons la tour primaire sur laquelle vient souffler le ventilateur externe.
Elle est plus fine que la tour secondaire et mesure 28 mm.
L’espace séparant les tours est de 31 mm.
La largeur est de 140 mm tandis que l’extrémité des caloducs culmine à 153 mm.

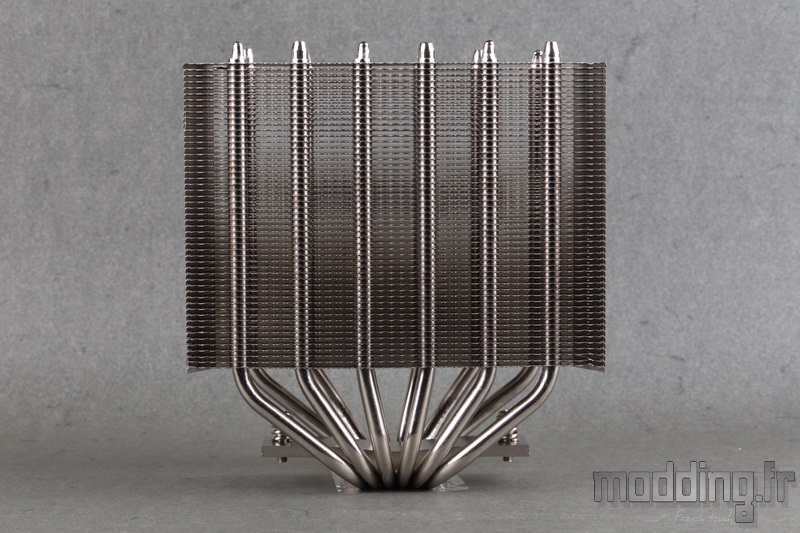

On note que les 6 caloducs se repartissent sur toute la surface du radiateur. Une vingtaine de millimètres les séparent les uns des autres.

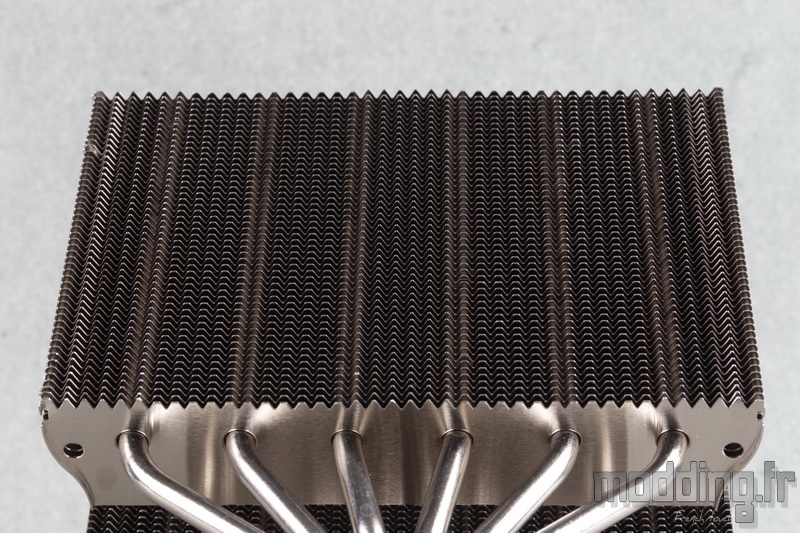

Chacune de ces tours est composée de 52 ailettes en aluminium de 0.4 mm d’épaisseur.

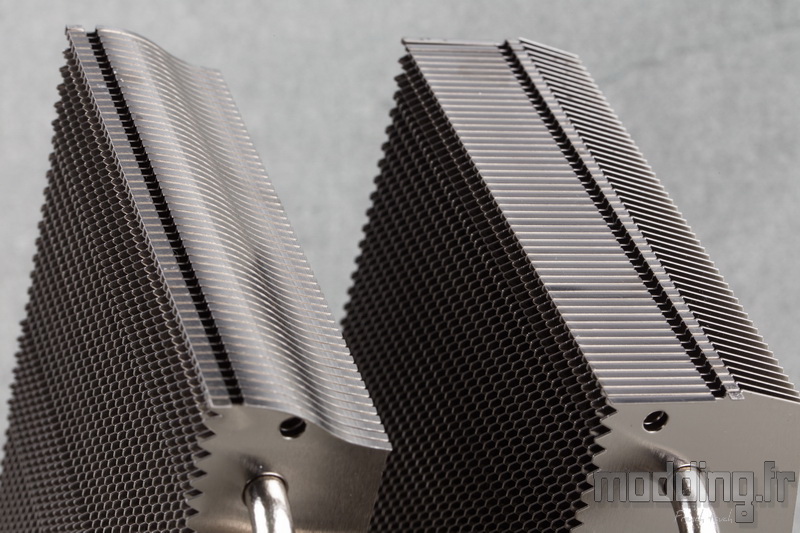

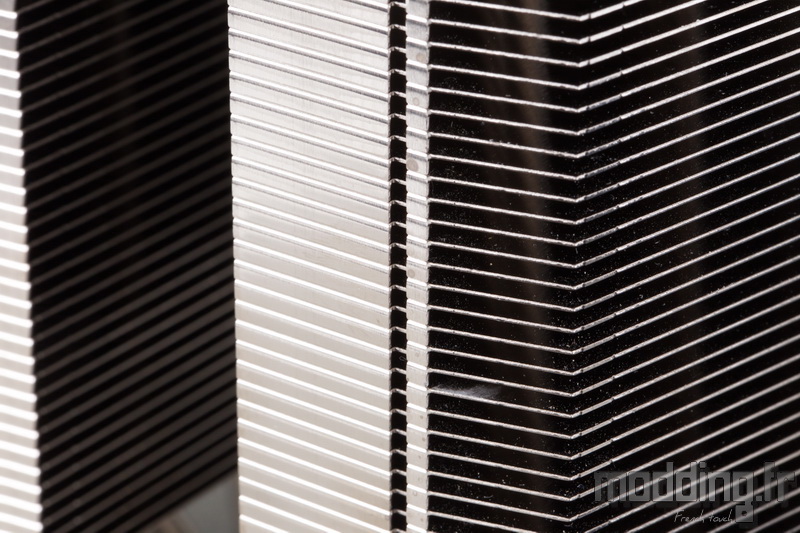

Leur face ventilée présente le même aspect en dent de scie qui permet certainement de réduire le niveau sonore engendré par le mouvement des pales.
Alors que la face opposée de la tour primaire demeure plane…

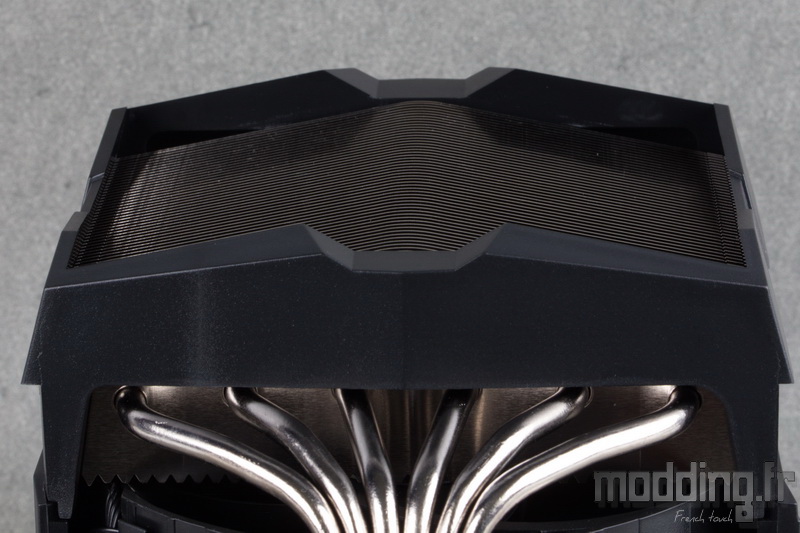

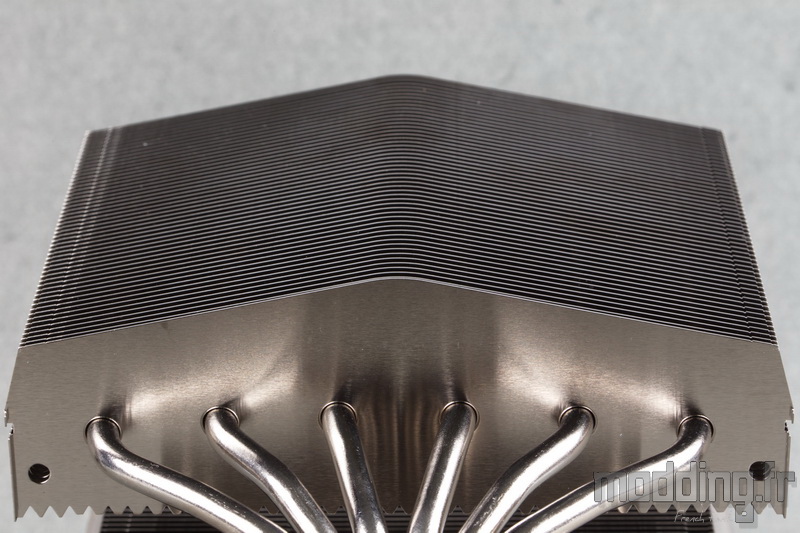

… Celle de la tour opposée présente une forme triangulaire qui module l’épaisseur de cette tour de 34 à 46 mm.
L’extrémité de chaque ailette est pliée à 90° sur l’ailette inférieure. Cet aspect cloisonne le bord de chacune des deux tours ne laissant pas le flux d’air s’échapper sur les cotes du radiateur.
Par ailleurs, on remarque que la tour primaire réduit sa face arrière passant de 140 mm à 124 mm de largeur ce qui a pour effet de concentrer le flux d’air engendré par le premier ventilateur sur le second ventilateur afin d’optimiser le rendement du Freezer 50.

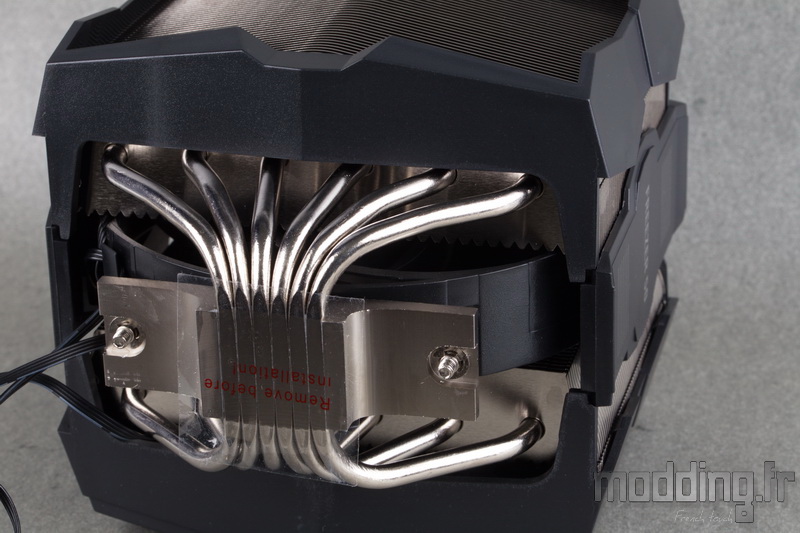

Un film protège la base du radiateur.

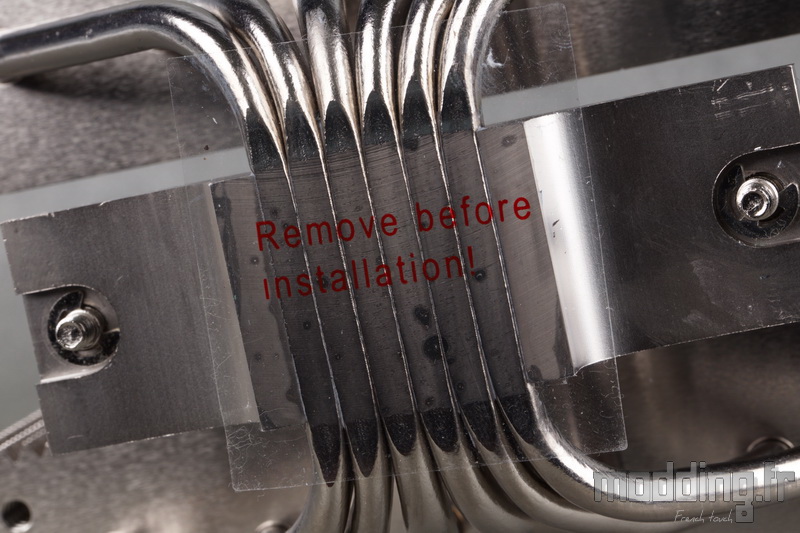

Comme mentionné : ne pas oublier de retirer ce film lors de l’installation du Freezer 50 sur le processeur au risque de ne pas obtenir les performances espérées…
Arctic est adepte de la technologie “Direct Touch”.
Les 6 caloducs sont alors usinés de façon à obtenir une surface totalement plane pour être en contact direct avec l’IHS du processeur.
La finition est…
On ne peut pas dire la finition soit très soignée sur cette partie du ventirad.

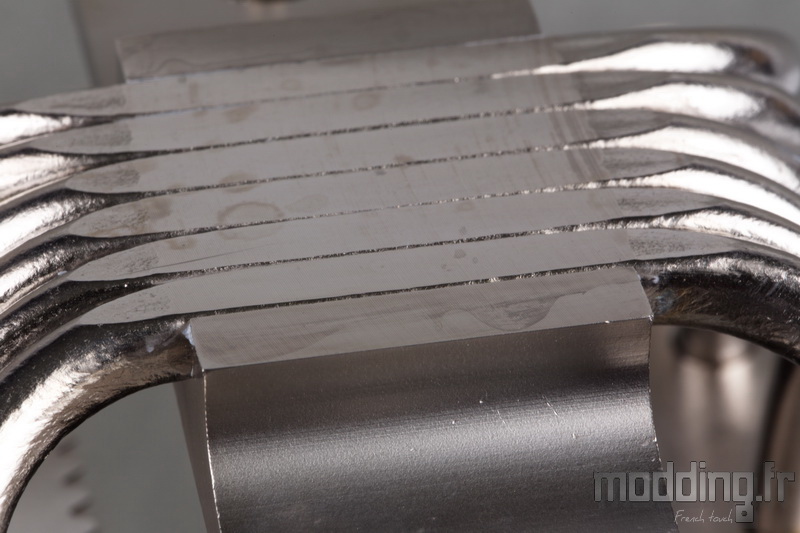

On distingue clairement les interstices entre les caloducs.

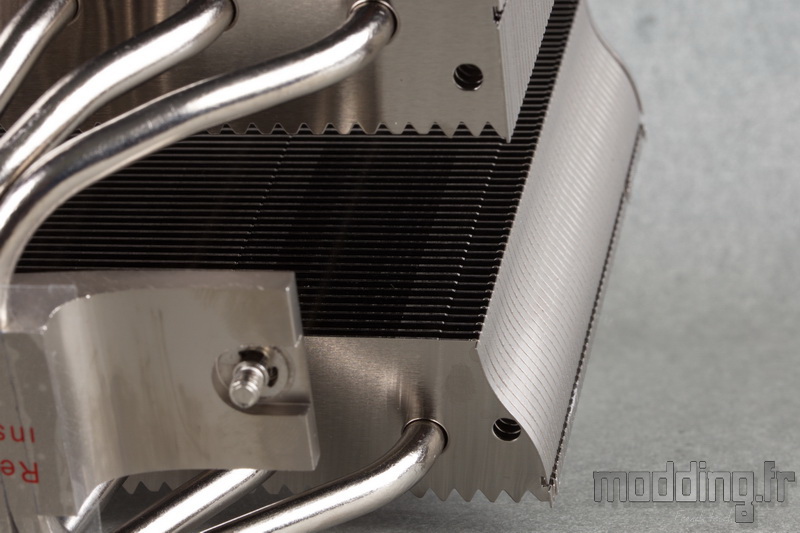

Les différents caloducs sont maintenus les uns contre les autres par une pièce en aluminium.

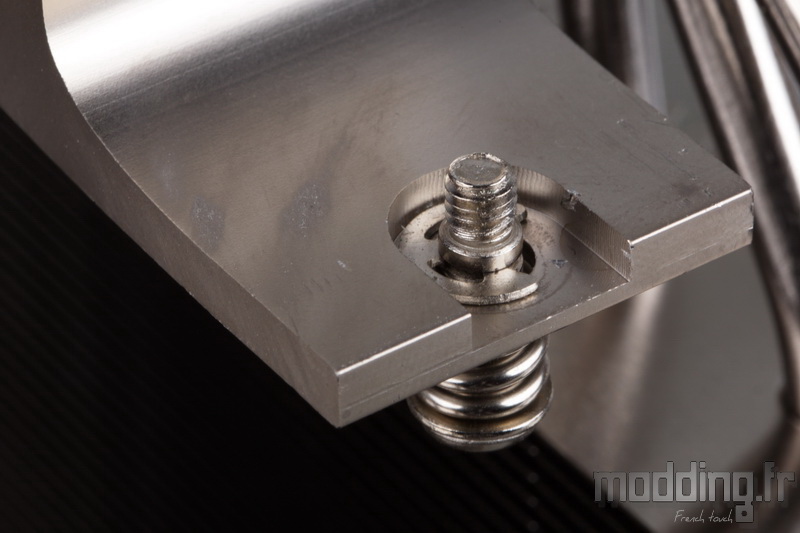

Cette pièce intègre le système de fixation du radiateur sous la forme de deux vis montées sur ressort…
… Et maintenues par un circlips.

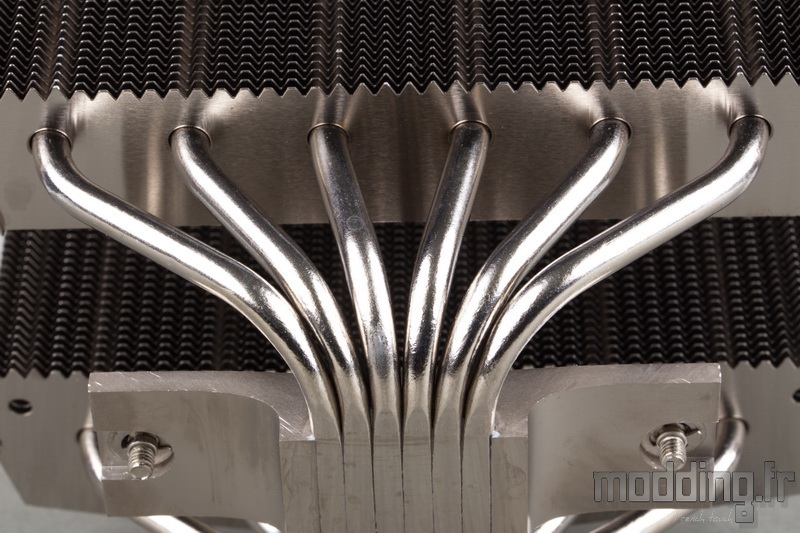

Les caloducs s’écartent peu à peu les uns des autres avant de s’engouffrer dans les ailettes.
Ils présentent un diamètre de 6 mm et bénéficient d’un traitement de surface chromé.
Afin de s’adapter à la taille du processeur par rapport à la version TR4 du Freezer 50, Arctic passe de 8 caloducs à 6 sur notre modèle.
