Les ventilateurs :
Le Freezer 50 dispose de deux ventilateurs.

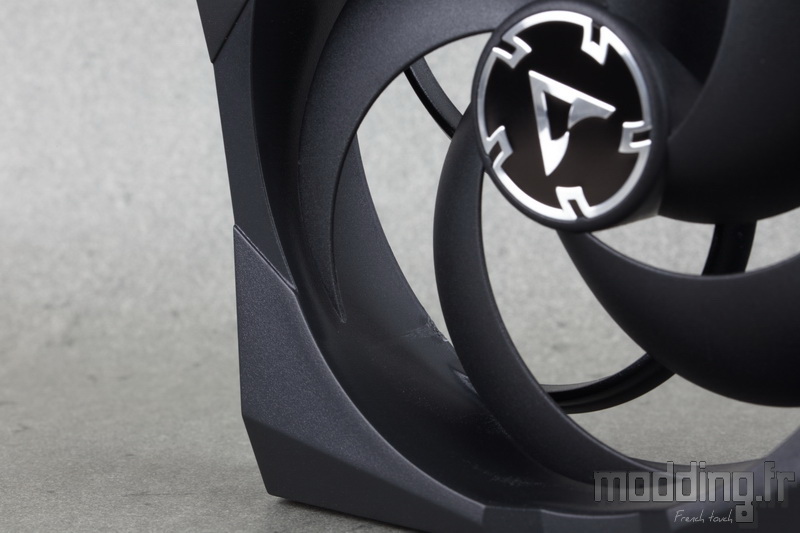

Nous avons un premier ventilateur de 120 mm qui se positionne à l’avant du ventirad.
On constate que le ventilateur fait partie intégrante du carénage en plastique comme en témoignent les branches de liaison qui relie la partie centrale à la structure en plastique.

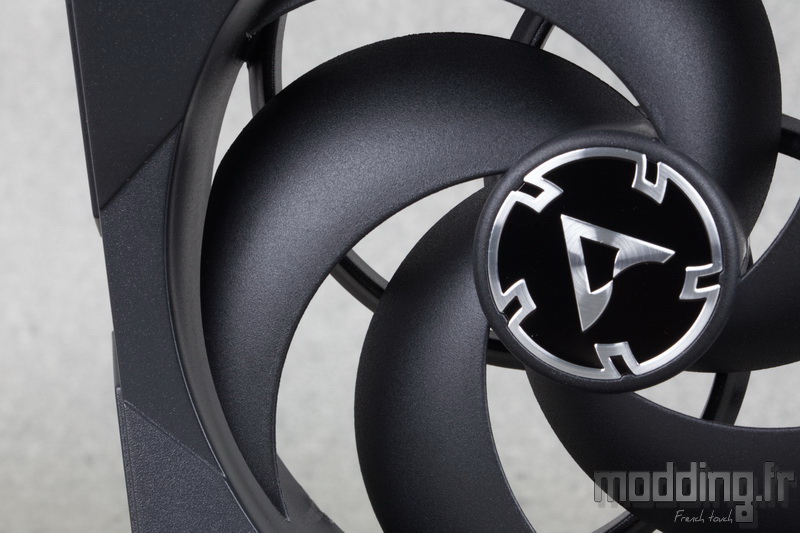

Les 5 pales noires sont extrêmement effilées.
Cette forme allongée se retrouve dans les ventilateurs Bionix P120 qui optimisent la pression statique.

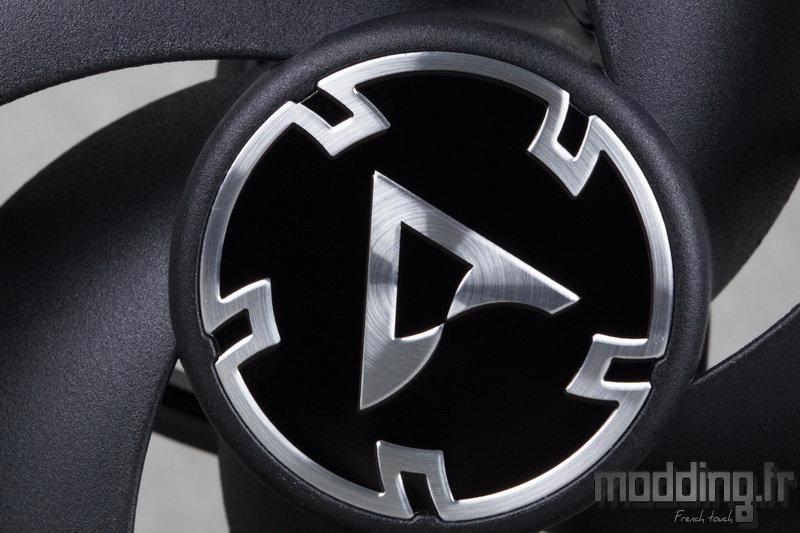

Au centre des pales prend place le logo Arctic affichant un aspect métallisé.
On ne saurait dire si c’est le carénage qui intègre le ventilateur ou si c’est le cadre du ventilateur qui s’étend de toutes parts afin de s’agripper aux ailettes du radiateur.

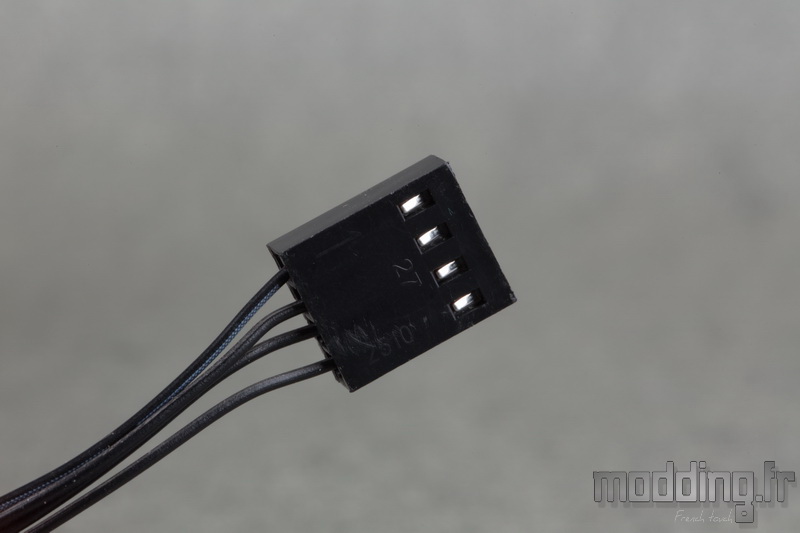

Le câble d’alimentation mesure 140 mm et se termine par une prise 4-pins traduisant une gestion PWM.

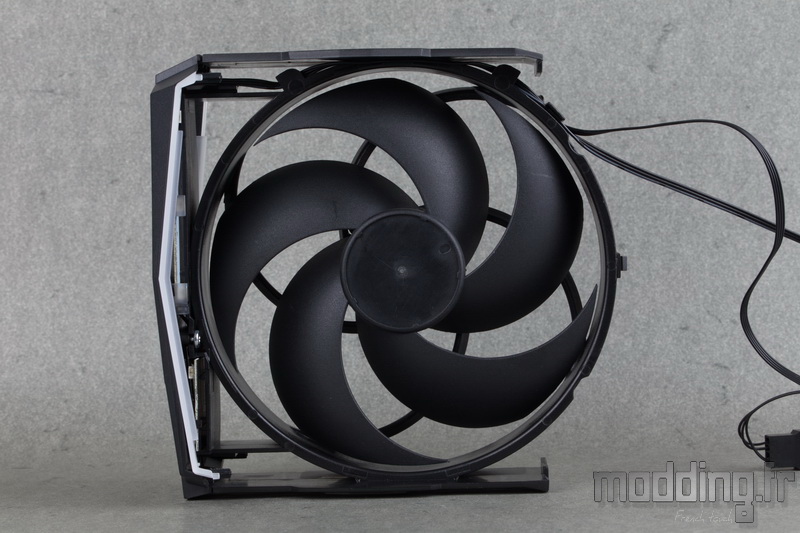

Le second ventilateur du Freezer 50 arbore un diamètre de 140 mm.
Son cadre tout en rondeur est soudé à la coque centrale du ventirad.

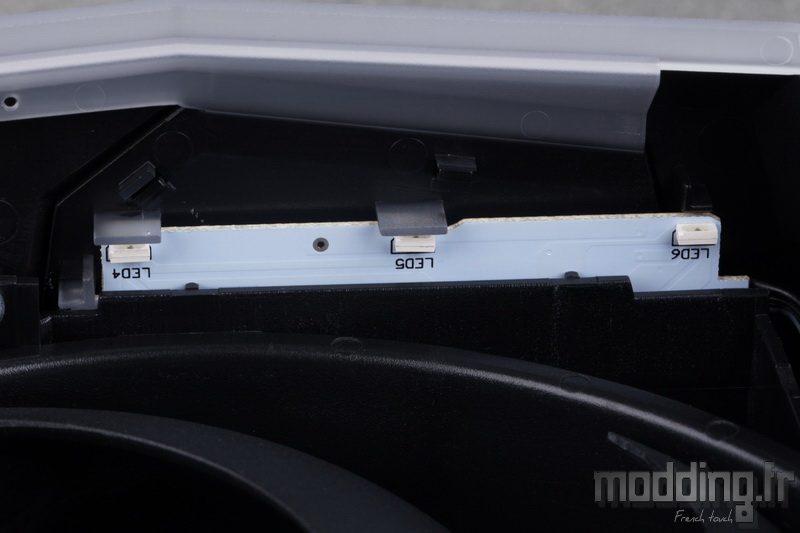

Une coque dont la partie supérieure intègre les 13 LED se chargeant du rétroéclairage du Freezer 50.
Elles se répartissent sur un PCB fixé dans la structure de la coque par deux vis.

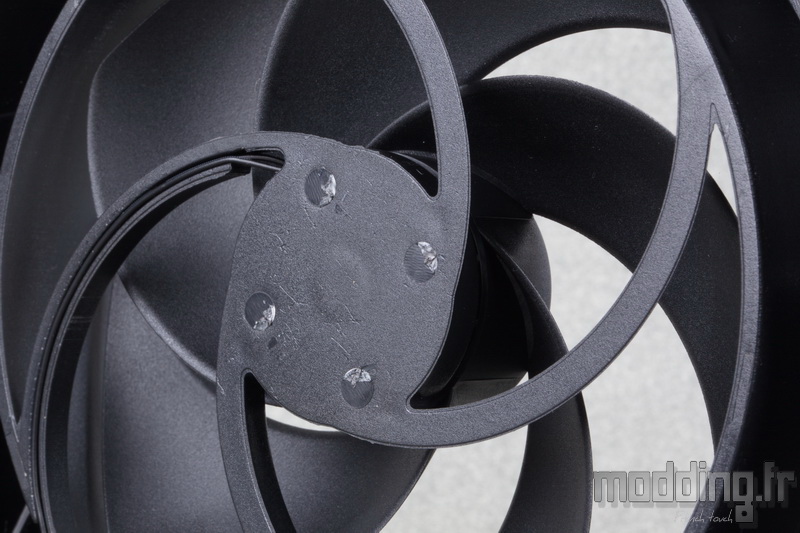

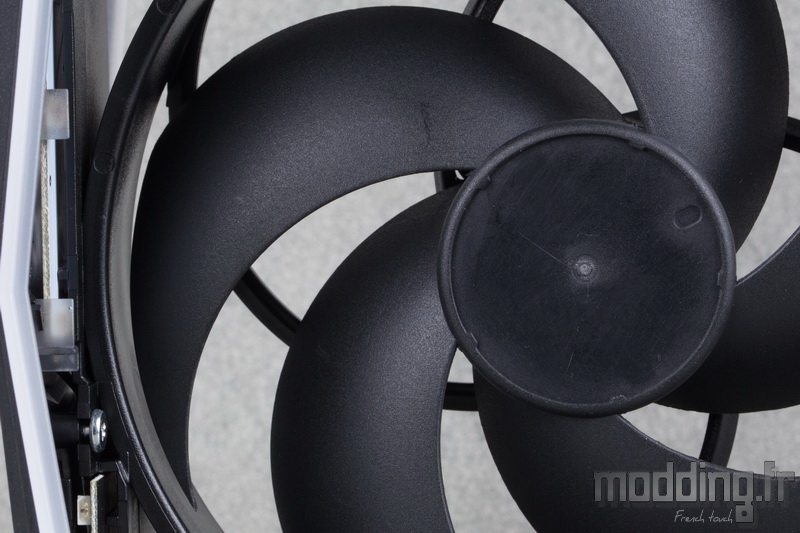

Le ventilateur en 140 mm dispose de mêmes pales que le ventilateur en 120 mm, toujours dans le but d’optimiser la pression statique.

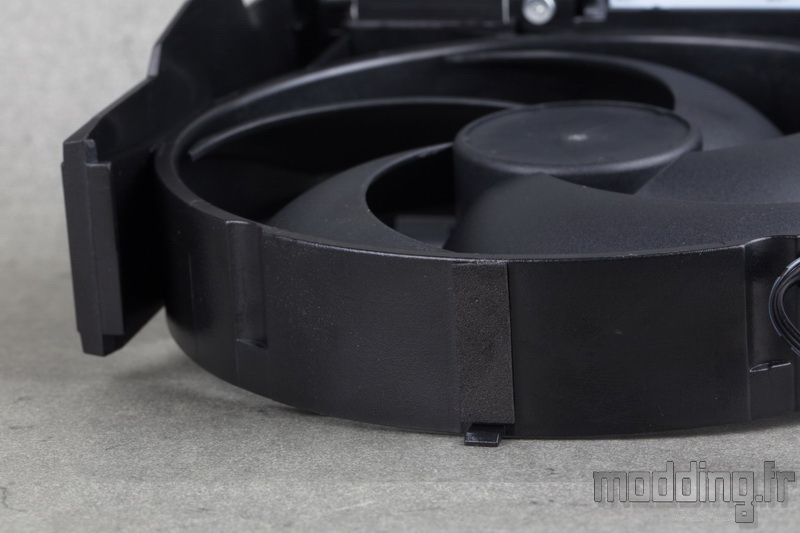

Le cadre va s’appuyer sur la pièce en aluminium prenant en charge les caloducs, Arctic place une petite bande en mousse pour minimiser la propagation d’une quelconque vibration liée au mouvement des pales.
Le cadre faisant partie intégrante de la coque centrale, le ventilateur demeure spécifique au Freezer 50.

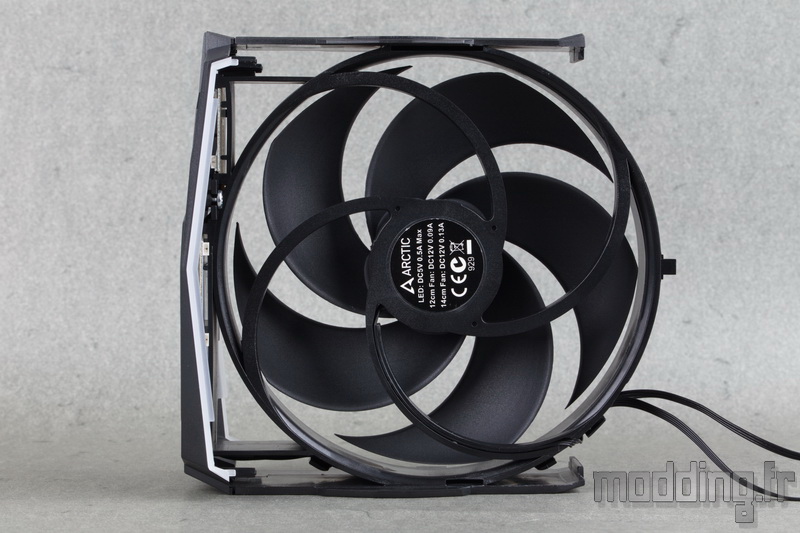

Au centre de ce cadre, nous avons une pastille adhésive nous renseignant sur les caractéristiques électriques des deux ventilateurs ainsi que de l’éclairage par LED.

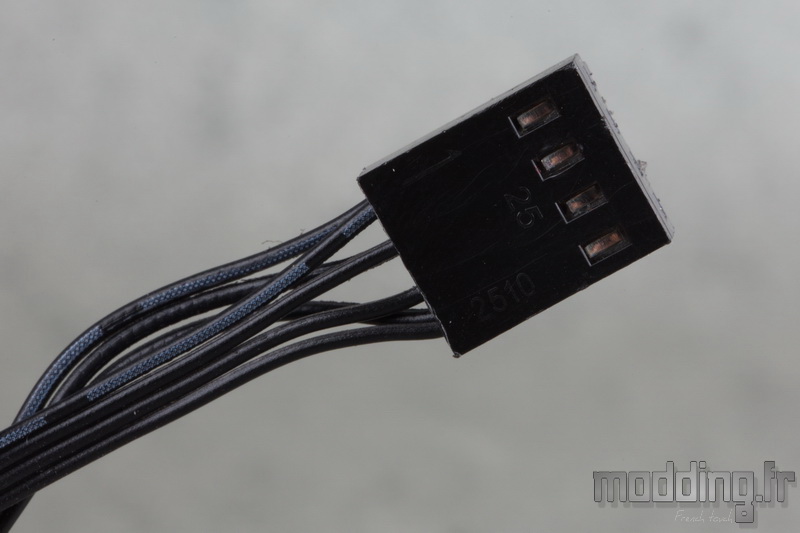

Le câble d’alimentation de ce second ventilateur mesure 210 mm et aboutit à une prise 4-pins.

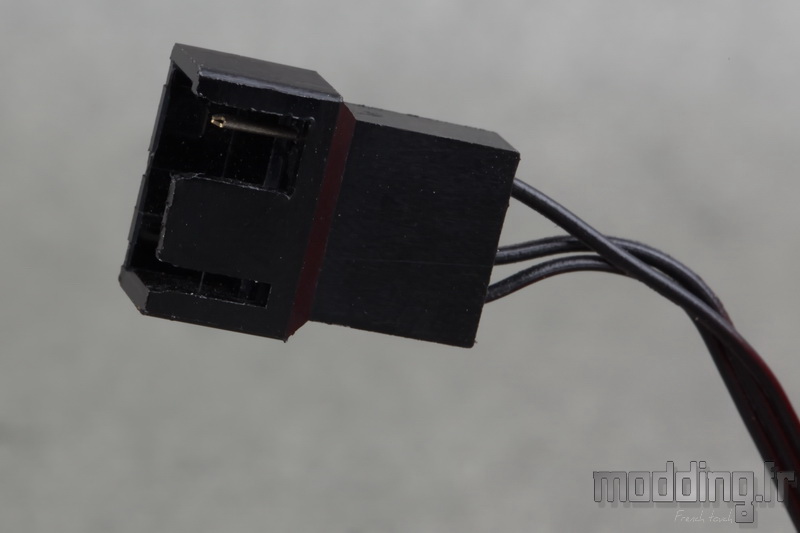

De cette prise sont repiqués trois fils pour former un câble de 80 mm se terminant par une prise 4-pins mâle.
Nous allons brancher sur cette prise la connectique 4-pins du ventilateur en 120 mm.
Ainsi, le Freezer 50 dispose d’une seule connectique 4-pins à brancher sur la prise CPU_Fan de la carte mère.

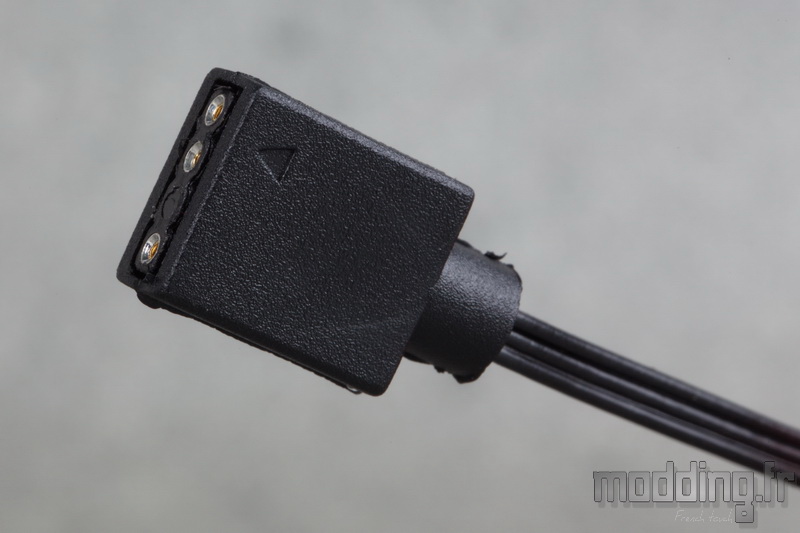

Un second câble alimente les LED aRGB.
Il mesure 360 mm de long et se termine par une prise aRGB 5V/D/-/G de type femelle.
Notre version n’inclut pas le contrôleur aRGB externe propre au Freezer 50, l’éclairage de ce dernier ne peut alors que se synchroniser avec le logiciel de la carte mère.
Bien sûr, il faut que la carte mère gère la technologie adressable des LED RGB et dispose d’un header aRGB 5V/D/-/G.
Les modes d’éclairage du Freezer 50 dépendent donc du logiciel propre à chaque marque de carte mère.
Tout comme le Freezer 50 TR, Arctic propose une version du Freezer 50 avec un contrôleur aRGB externe et muni d’une télécommande.
Le supplément est de l’ordre de 10 euros.
La marque ne communique aucune information concernant le débit d’air et la pression statique des deux ventilateurs qui équipent le Freezer 50.
Nous connaissons seulement la vitesse de rotation de chacun d’eux.
Le ventilateur en 120 mm dispose d’une vitesse qui varie de 200 à 1800 tr/min, tandis que le ventilateur en 140 mm varie de 200 à 1700 tr/min.

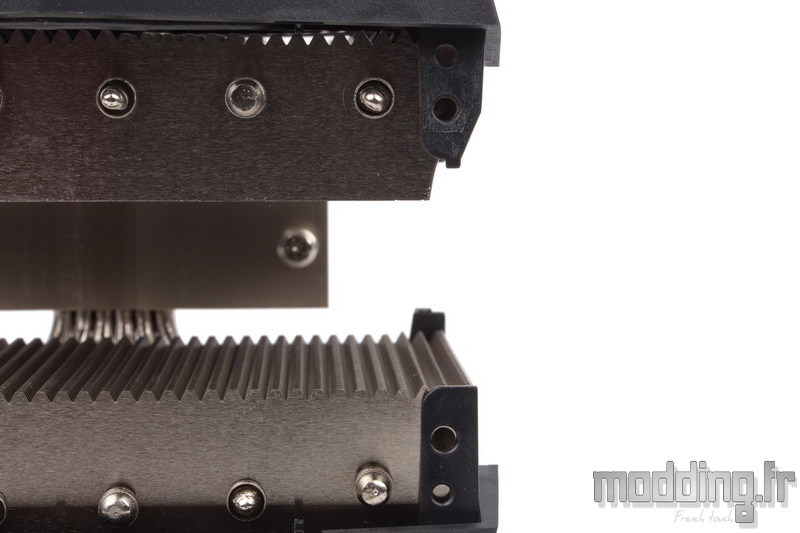

En remontant le ventilateur en 120 mm sur le radiateur tout comme le carénage arrière du Freezer 50, nous devons prêter attention à ce que les orifices des pattes supérieures s’alignent avec l’orifice présent sur les ailettes.
Cette opération permet de bien insérer les plots présents sur la coque centrale lorsque l’on glisse le ventilateur en 140 mm entre les deux tours du radiateur.
Il ne reste plus qu’à clipser les bords inférieurs de cette coque sur les branches des carénages latéraux.
