Le ventilateur Bionix :
Nous commençons par la gamme Bionix qui présente un design un peu plus “recherché” que la série P1x.

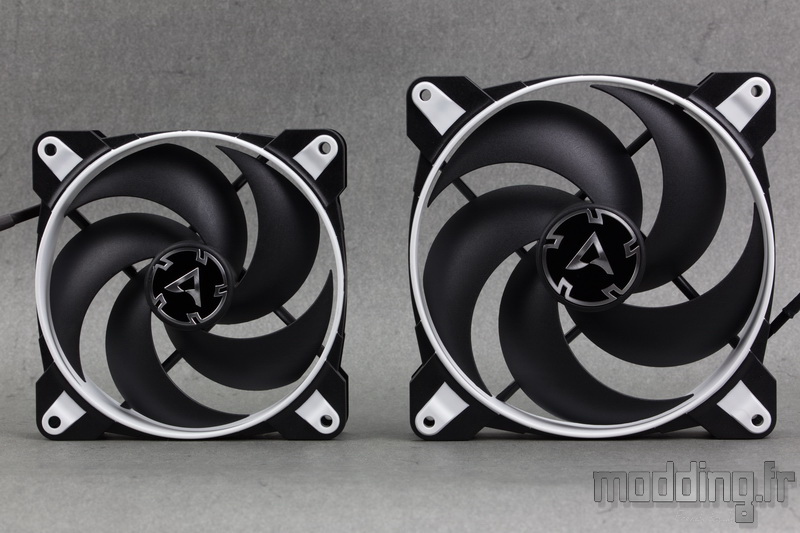

Cette gamme se décline en deux modèles : Bionix P120 et Bionix P140, qui diffèrent de par le diamètre du ventilateur.
Le Bionix P1x0 présente donc un cadre bicolore : noir/blanc ou noir/rouge.
Il est d’ailleurs un peu plus allégé que le simple cadre d’un ventilateur classique.

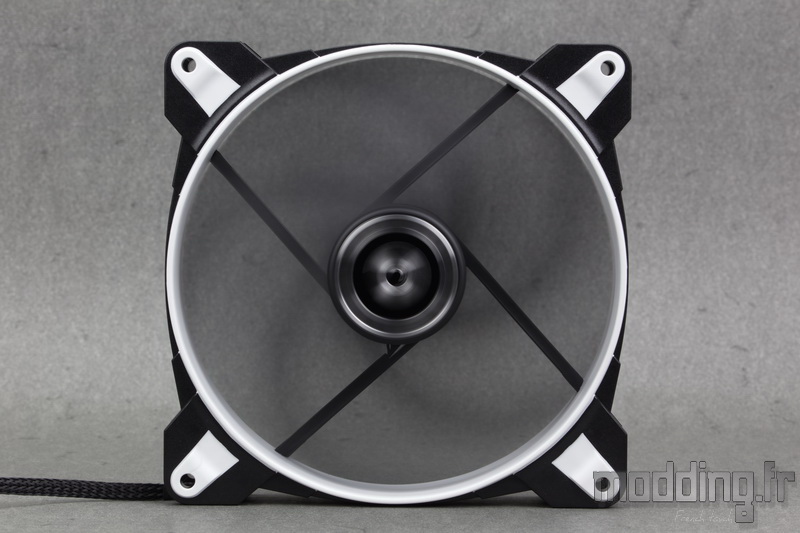

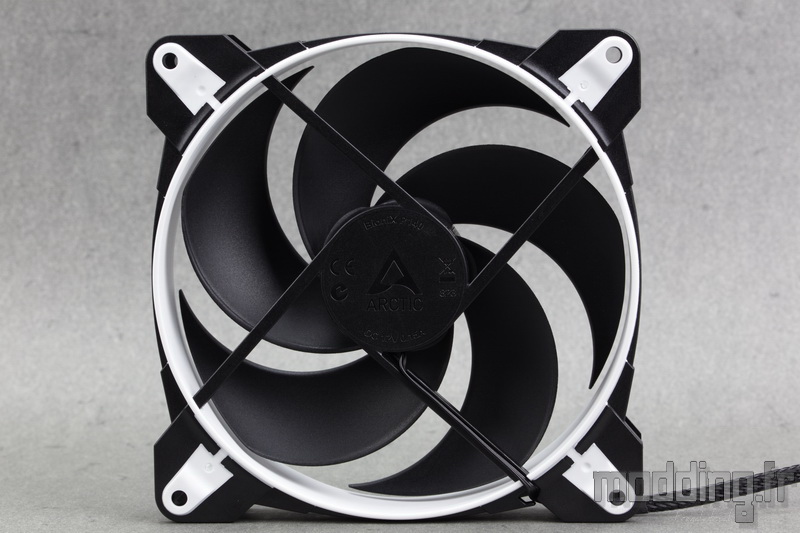

Les branches de liaison du cadre sont fines et rectilignes.
Point d’étiquette au centre, les différentes mentions sont gravées à même la matière plastique.
On trouve le logo Arctic, le nom du ventilateur ainsi que ses caractéristiques électriques : 0.13 A soit une puissance de 1.56 W pour le Bionix P120 et 0.15 A soit une puissance de 1.8 W pour le Bionix P140.

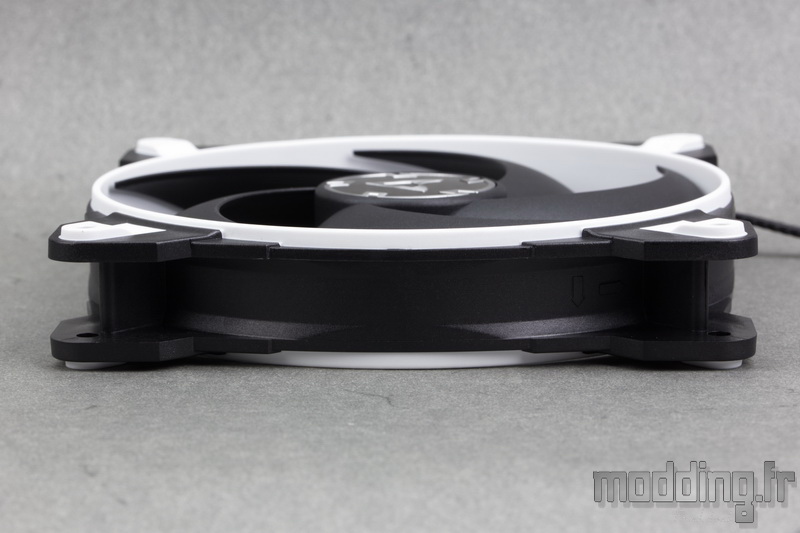

Les BioniX P1x0 sont plus épais que les ventilateurs classiques avec pas moins de 27 mm pour le P120 et 28 mm pour le P140.

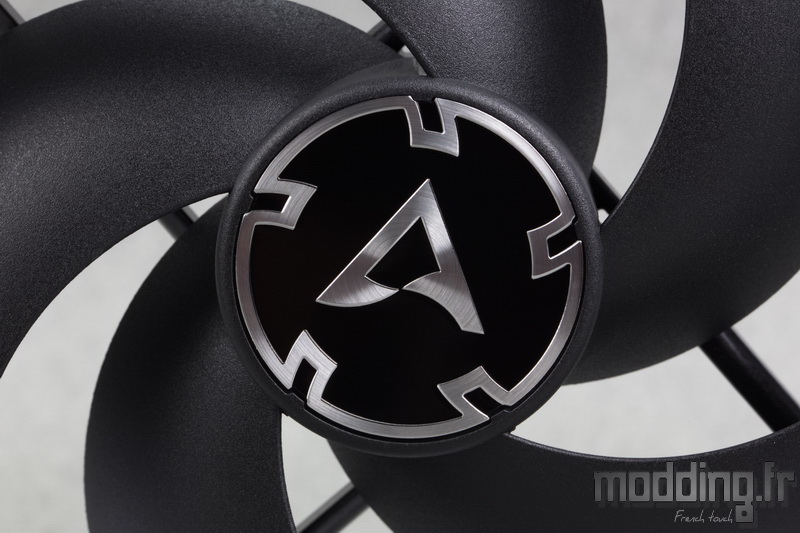

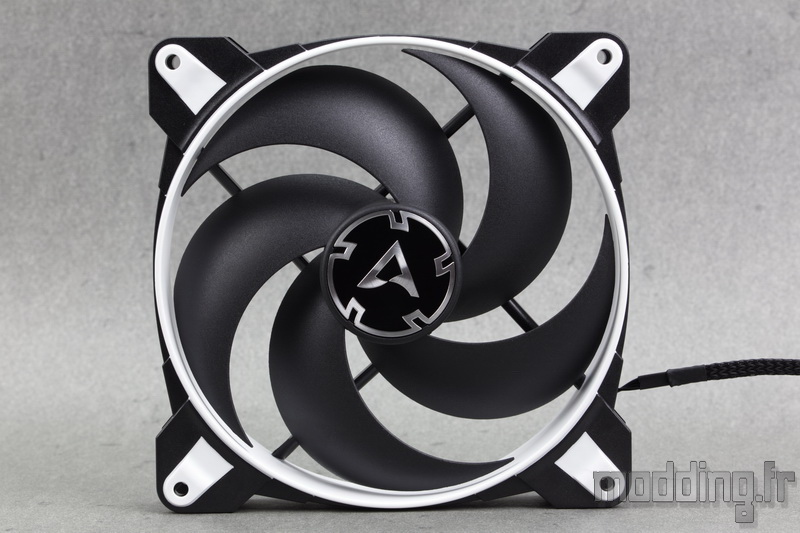

Au centre des pales du ventilateur, nous trouvons le logo Arctic doté d’un bel aspect métallisé sur fond noir.
Le roulement est de type FDB : Fluid Dynamic Bearing.

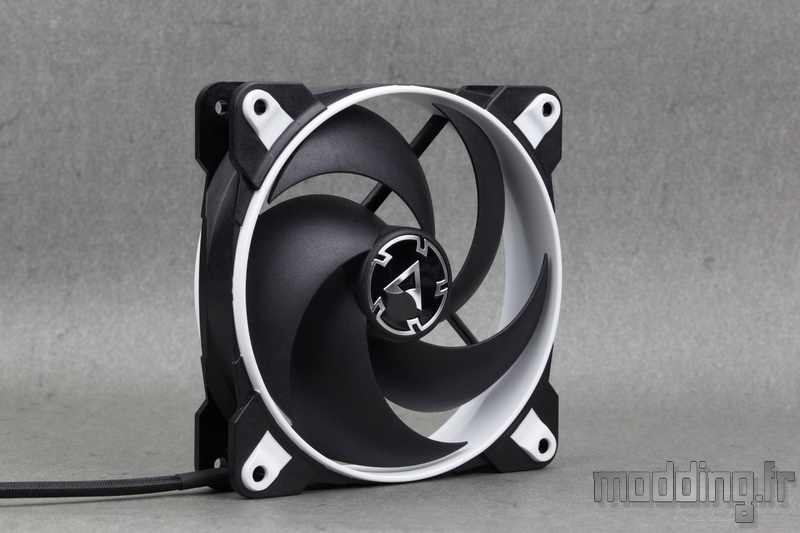

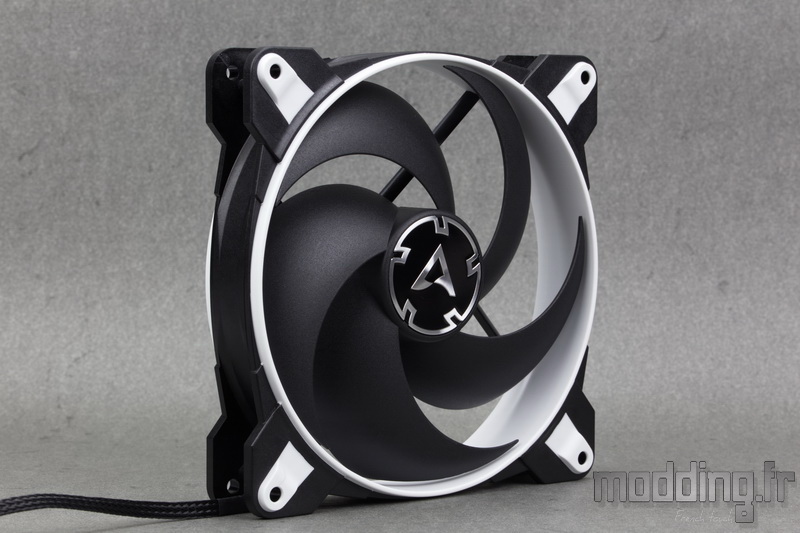

Par rapport à son homologue Bionix F1x0 qui comporte 9 pales, le Bionix P1x0 descend le nombre à seulement 5 pales !

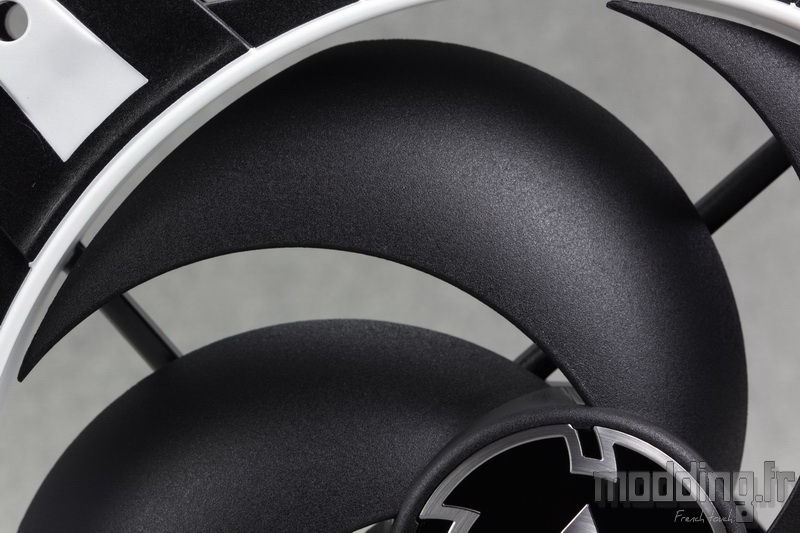

Moins de pales, mais elles présentent une surface plus étendue et surtout elles arborent une sacrée courbure !!!

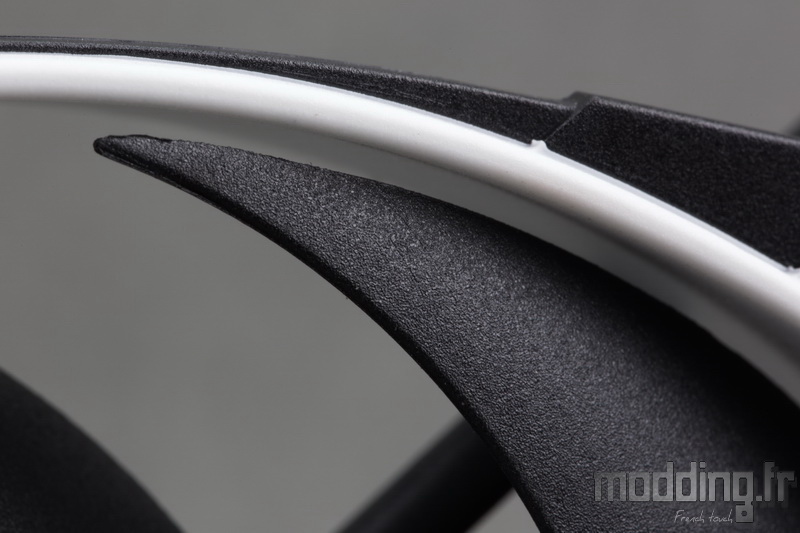

Leur bord distal est nettement plus allongé que sur le Bionix F1x0.
La pale se finit comme une lame acérée et il ne doit pas faire bon d’y laisser traîner les doigts…
Cet aspect des pales contribue essentiellement à optimiser la pression statique.

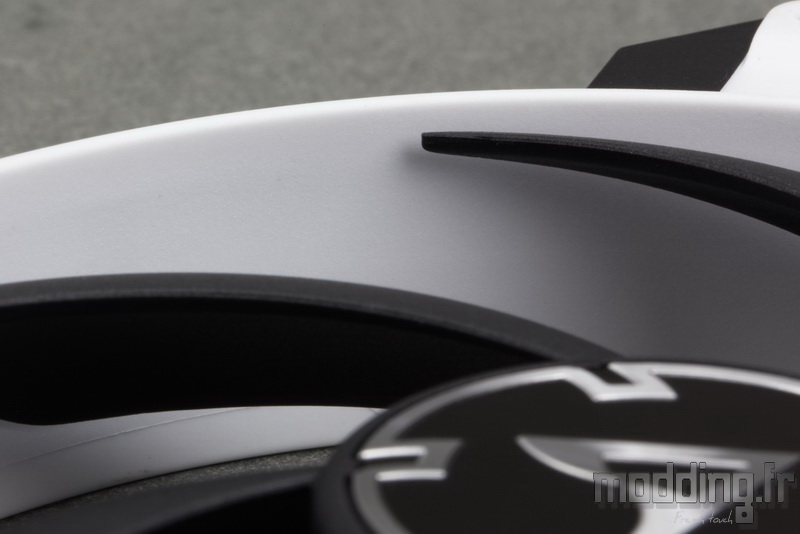

La bande interne du cadre reprend la couleur de la version du Bionix P1x0 : blanc ou rouge.

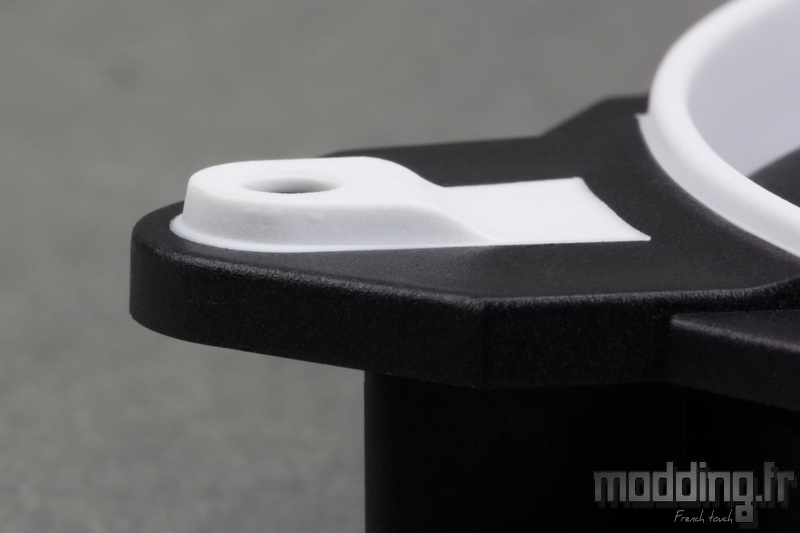

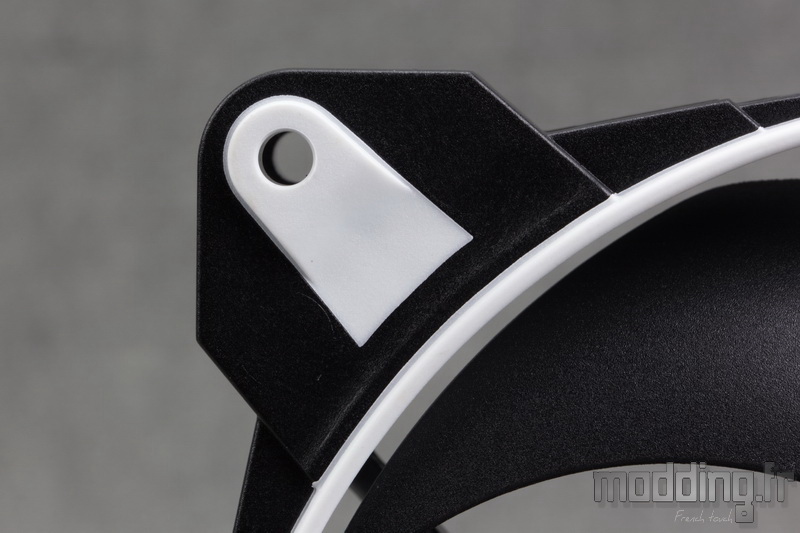

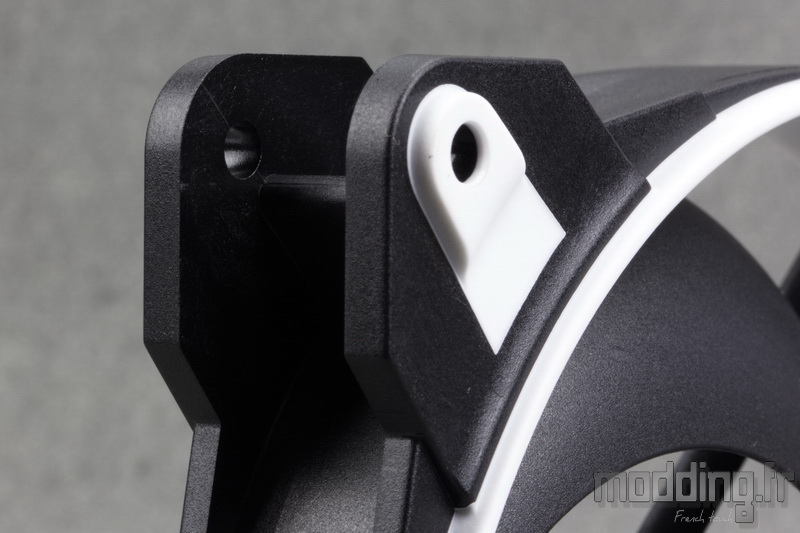

Les coins, faisant partie intégrante de la structure en plastique du cadre, sont dotés d’un insert en silicone faisant office de silentbloc.
Cet insert reprend la couleur de la bande interne du cadre.
L’espace entre les deux faces est laissé libre.
Néanmoins, nous avons un petit renfort afin d’améliorer la rigidité structurelle à ce niveau.
Les silentblocs disposent d’une épaisseur confortable ce qui fait que le ventilateur est plus épais que les ventilateurs classiques.

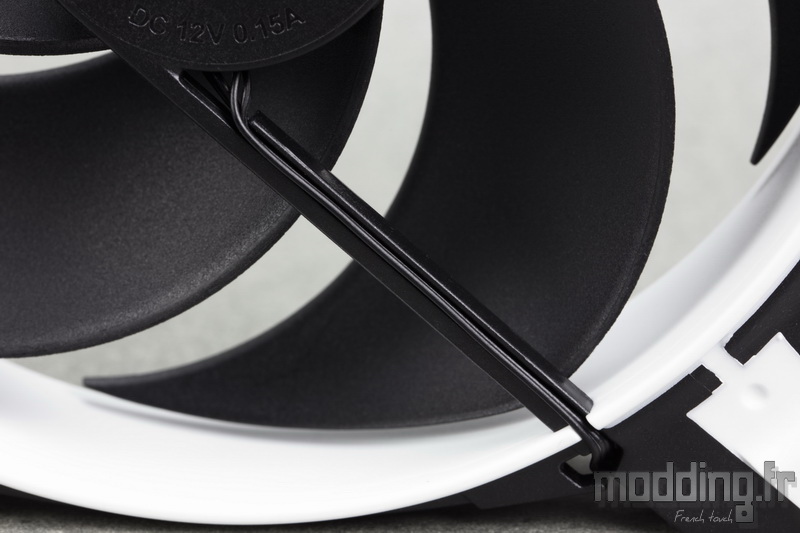

Les fils issus de la platine électronique s’insèrent dans la structure d’une des branches du cadre pour ensuite émerger à proximité de l’un des coins.

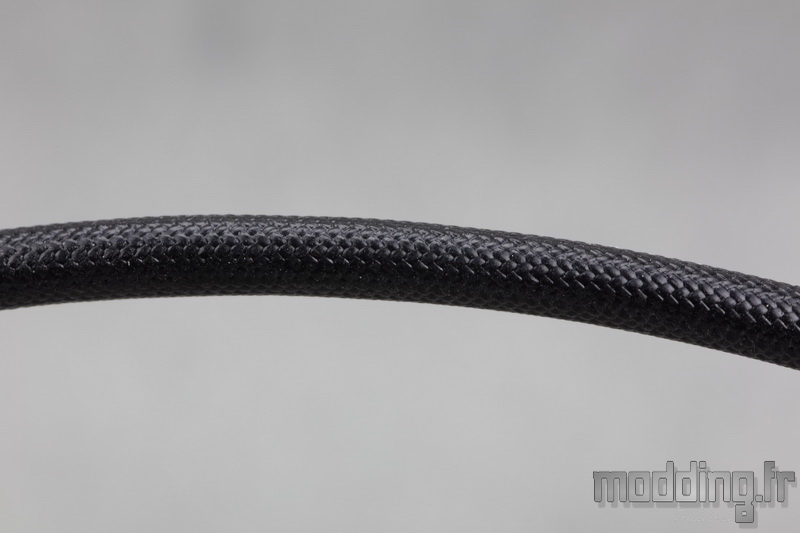

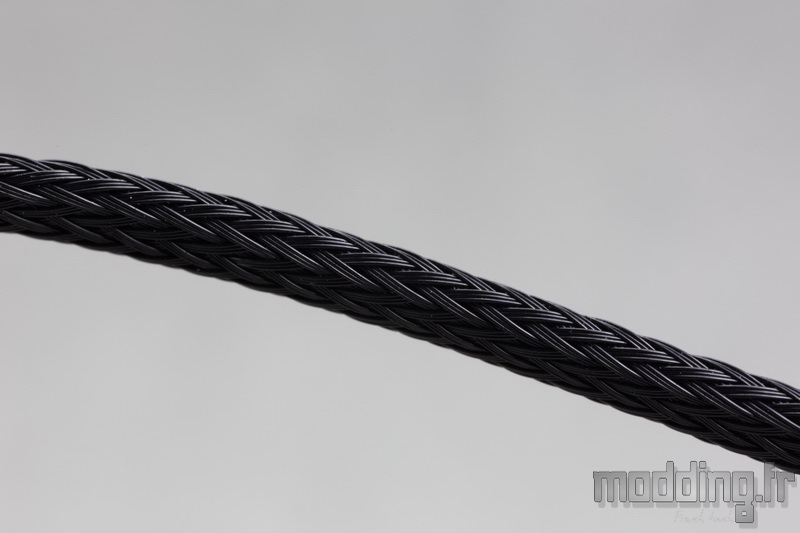

Le câble revêt ensuite une gaine tressée de couleur noire dont le maillage très compact ne laisse aucunement apparaître la couleur des fils, qui de toute façon sont aussi noirs.
Bizarrement le Bionix P120 ne présente pas le même type de gaine que son confrère…

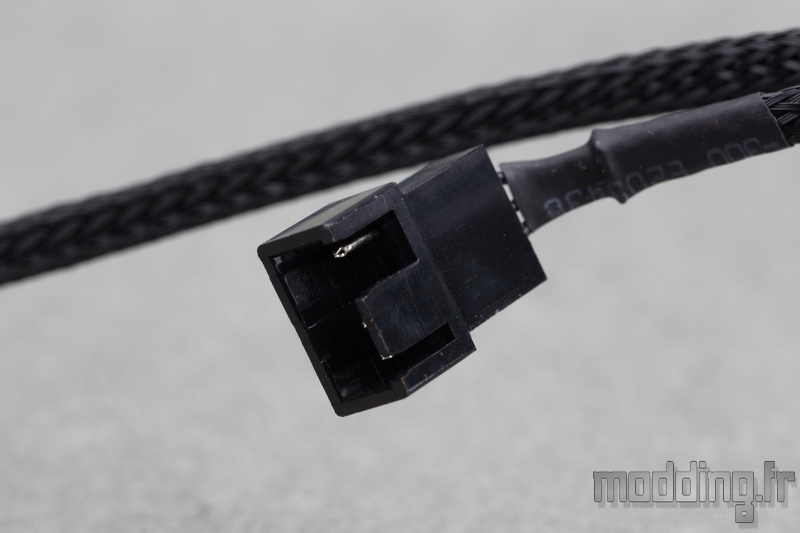

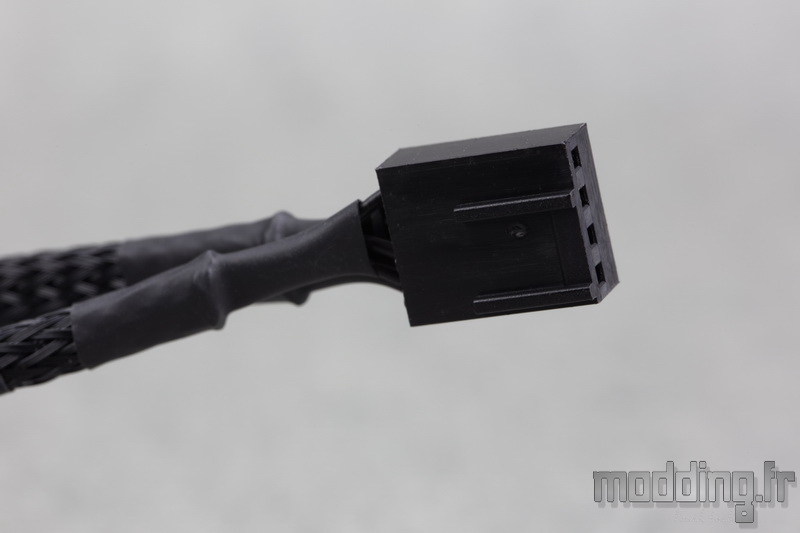

Le câble mesure 400 mm et se termine dans une prise 4-pins femelle traduisant une gestion PWM.
Il est une particularité spécifique à la gamme Bionix que ce soit dans la série F1x0 ou P1x0, c’est le système PST : PWM Sharing Technology, nous avons une seconde prise 4-pins, mâle cette fois-ci, qui est repiquée sur la première prise.
Son câblage ne comporte pas le fil du signal indiquant la vitesse de rotation. Cela permet de brancher un second ventilateur et ainsi de n’avoir qu’une prise 4-pins femelle à brancher sur la carte mère. La gestion PWM est transmise aux deux ventilateurs.
L’extension mesure 50 mm.
Sur le Bionix P1x0, cette gestion PWM permet d’avoir une large plage de vitesse de rotation.
De plus, lorsque l’on règle la vitesse à une valeur inférieure à 5 %, cela stoppe le mouvement des pales et nous passons ainsi dans un mode totalement passif, ne générant plus un seul bruit. Cela est rendu possible grâce au nouveau moteur dont est équipé cette récente série.
Au niveau du Bionix P140, la vitesse de rotation s’étend de 200 tr/min à 1950 tr/min.
La vitesse maximale engendre un débit d’air de 77.6 CFM, soit 131.92 m3/h et une pression statique de 2.85 mmH2O.
Au niveau du Bionix P120, la vitesse de rotation s’étend de 200 tr/min à 2100 tr/min.
La vitesse maximale engendre un débit d’air de 67.56 CFM, soit 114.79 m3/h et une pression statique de 2.75 mmH2O.
