Le controleur RGB :
Dans un clavier RGB, pas de soucis de place pour embarquer le contrôleur au sein de la structure dudit clavier.
Mais pour un ventilateur…. Il nous faut un boitier à part….. Thermaltake en profite alors pour inclure d’autres fonction dans son module.
Le contrôleur est doté d’un carénage en plastique de 78 mm sur 59 mm avec une épaisseur de 19 mm.

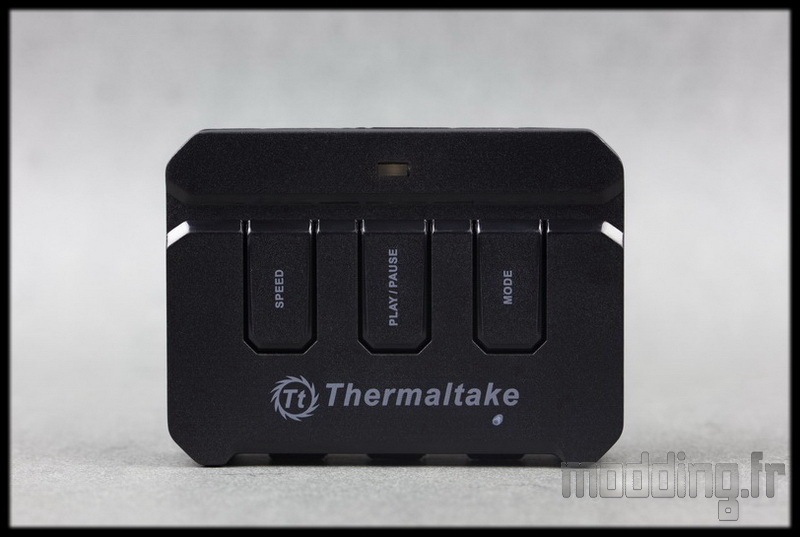

Sur le dessus, nous avons le logo Thermaltake accompagné de trois boutons.

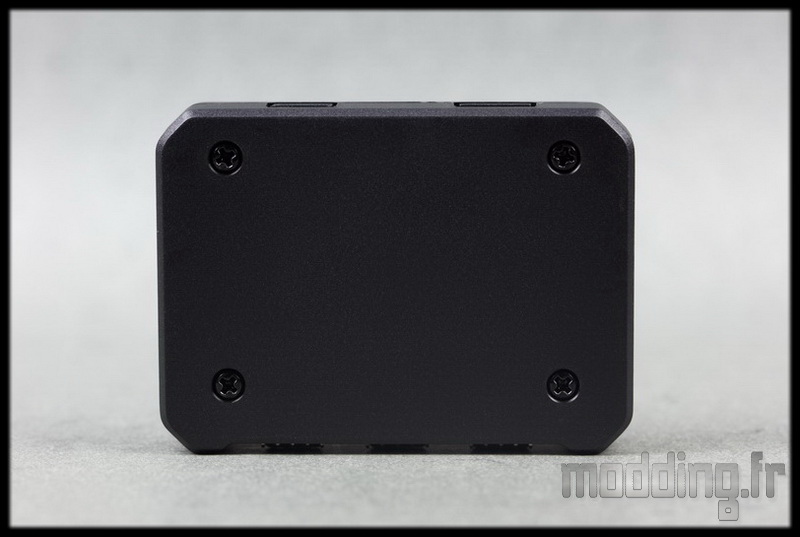

Dessous, nous avons 4 vis qui permet d’accéder aux entrailles du boitier.

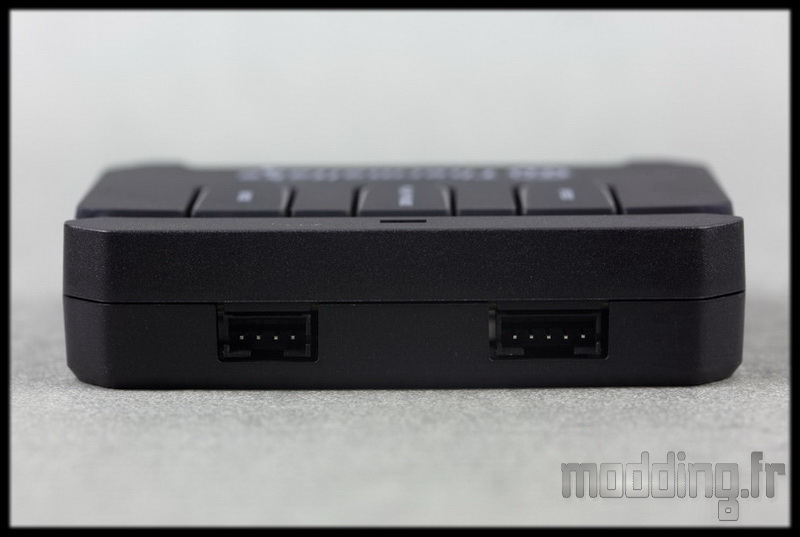

Sur l’un des cotés nous avons deux prises.
Celle à gauche sur la photo permet de brancher le câble inclus dans le bundle à une des prises 4-pins de la carte mère (gestion PWM).
Celle à droite permet en fait de connecter un autre module RGB! ainsi nous pourrons contrôler 6 Riing RGB en associant deux modules par le biais d’un câble dédié que Thermaltake ne saurait tarder à proposer dans son catalogue. L’un des deux modules prendra le pas sur l’autre au niveau des diverses fonctions.

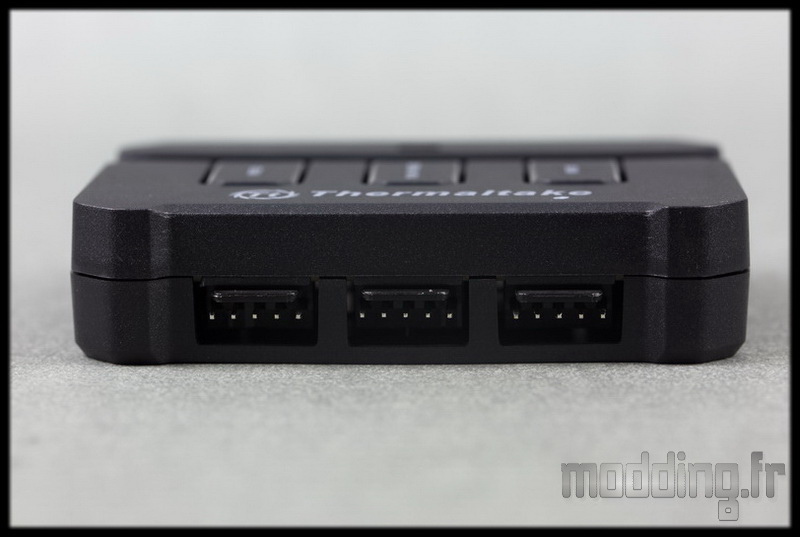

Histoire de ne pas avoir un contrôleur par ventilateur, Thermaltake intègre 3 prises permettant de brancher jusqu’à ……….. 3 Riing RGB.
Le contrôleur fait alors fonction de Hub PWM.
Du coup la marque propose à la vente des kits de trois Riing RGB avec un contrôleur.
On revient sur le dessus avec donc la présence de trois boutons.
Le bouton “SPEED” permet de réduire la vitesse de rotation maximale du Riing 14 en la passant de 1400 tr/min à 1100 tr/min.
Le bouton “PLAY/PAUSE” permet de mémoriser l’une des 256 couleurs. Au cours du défilement RGB, nous allons choisir la couleur voulue en appuyant une fois sur ce bouton. La couleur est alors mémorisée et ce même au redémarrage du pc (le Riing 14 se met alors à clignoter avant d’afficher la couleur gardée en mémoire).
Le bouton “MODE” permet d’afficher une couleur préprogrammée, un appui permet de passer d’un mode à l’autre :
- RGB 256 couleurs en continu
- Rouge
- Bleu
- Blanc
- Vert
- Eteint

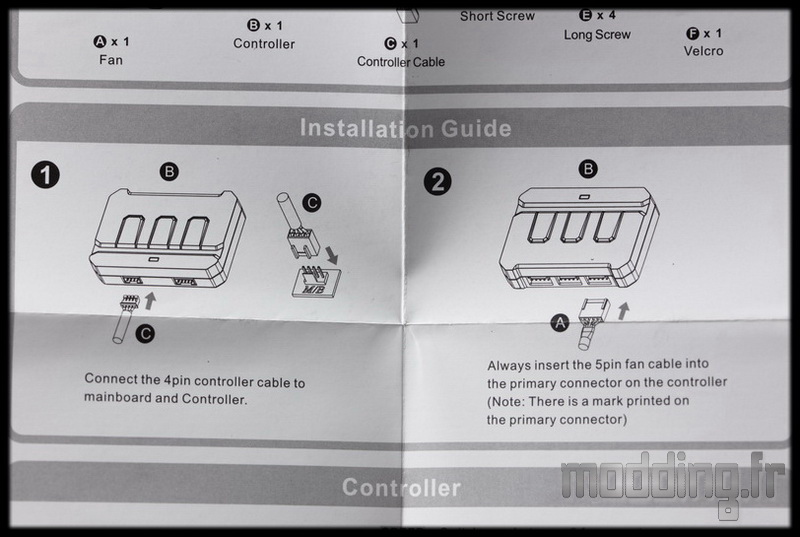

Le guide nous explique par le biais de deux schémas, le branchement du kit.
Une animation est plus stylée :).

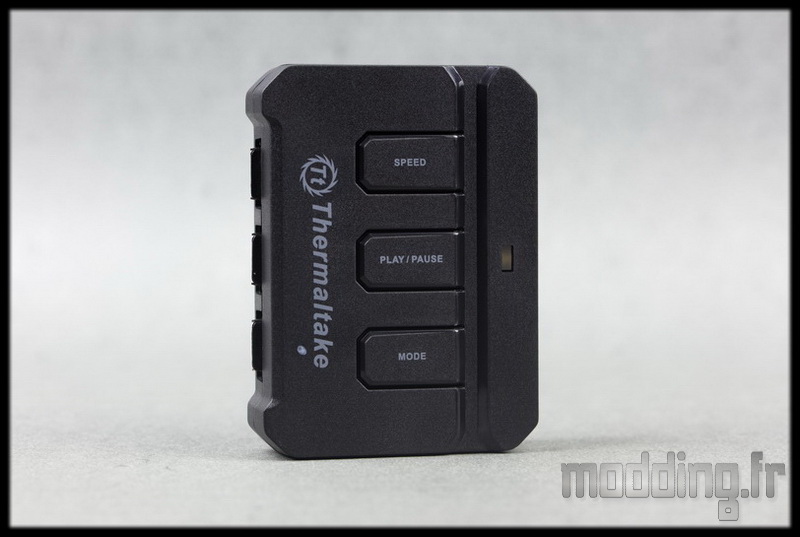

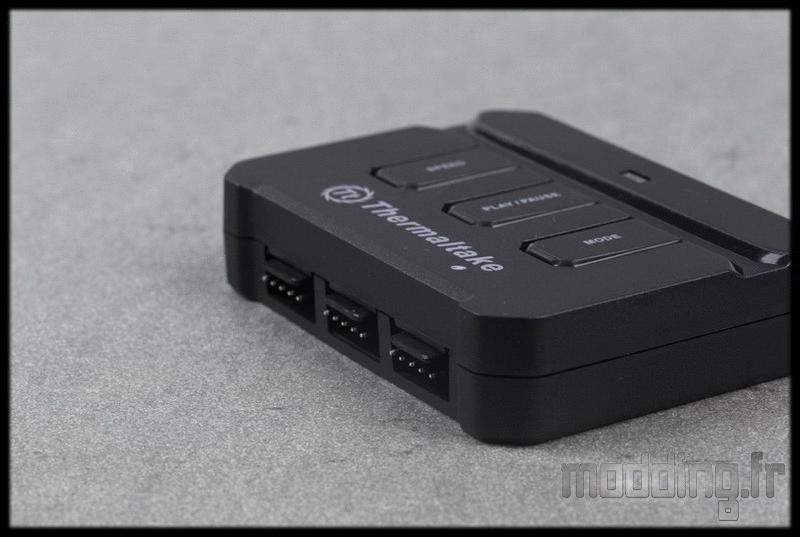

On remarque que sur le dessus du contrôleur, sous la lettre “k” de Thermaltake” nous avons une petite marque blanche.
Celle-ci se situe juste au dessus de l’une des trois prises 5-pins du boitier.
Elle permet de repérer le connecteur primaire, celui sur le quel on branche le premier ou l’unique Riing.
La raison est que comme dans tout hub pour ventilateur seule une des prises comporte le fil “Signal” pour que le système ne s’embrouille pas avec les signaux des trois ventilateurs.
On peut tout a fait brancher le Riing sur une autre des prises, mais le monitoring logiciel ne pourra récupérer la vitesse de rotation…

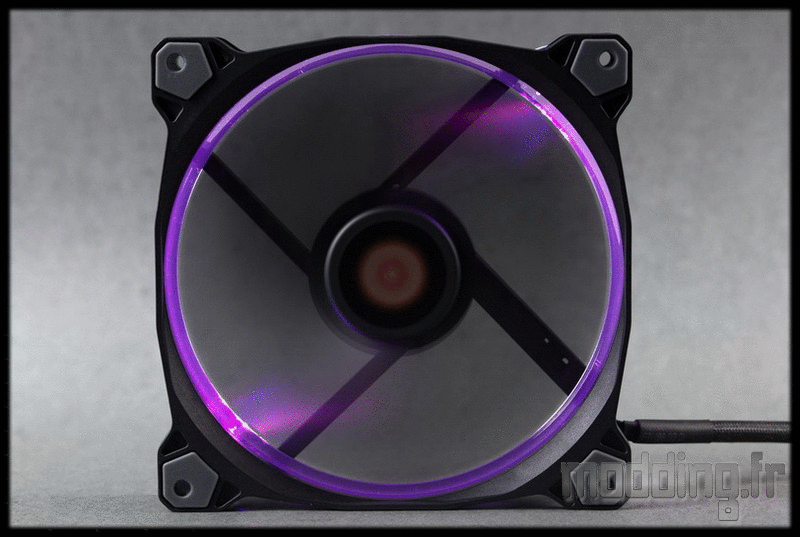

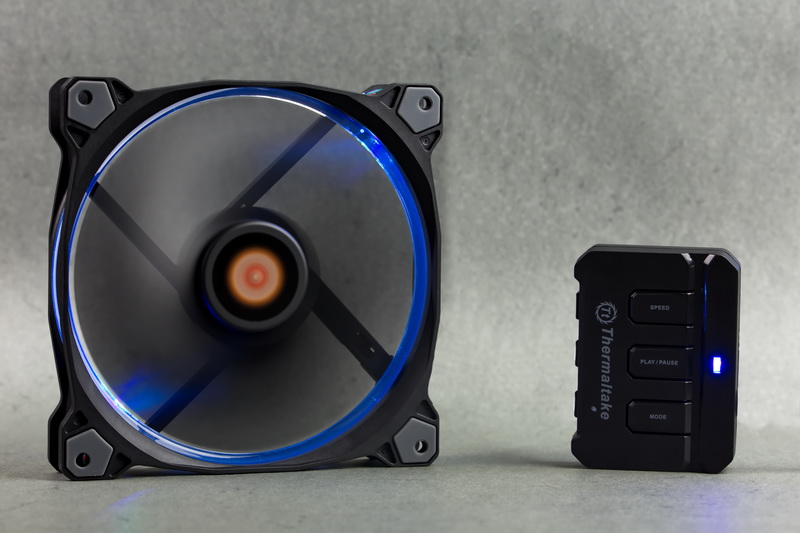

Lorsque le Riing 14 RGB est branché, l’effet lumineux RGB en continu est activé par défaut.
Nous allons avoir les 256 couleurs défiler les unes aprés les autres. Moins que 16.7 million…. mais même ces 256 couleurs ne sont franchement pas discernables dans leur totalité…
Le défilement des couleurs est assez rapide sur un cycle (voir la vidéo plus bas), on se reprend à deux fois ou plus pour mémoriser la bonne couleur voulue…
La présence des deux paires de Leds diamétralement opposées permettent une bonne diffusion de la lumière au sein de l’anneau.

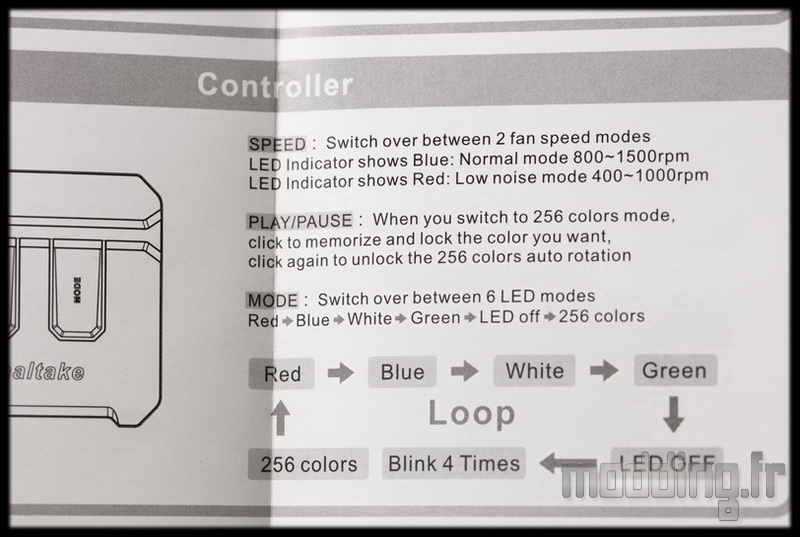

Le guide donne aussi les explications concernant la fonction des trois touches du boitier (en anglais…).

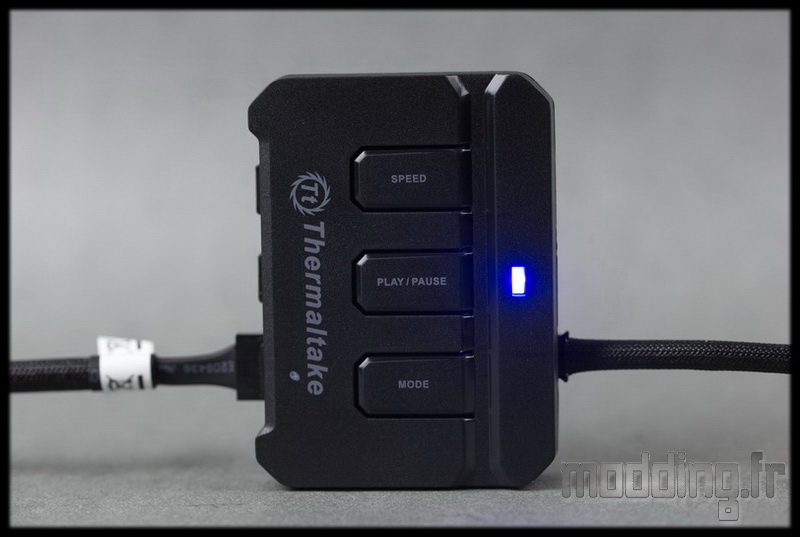

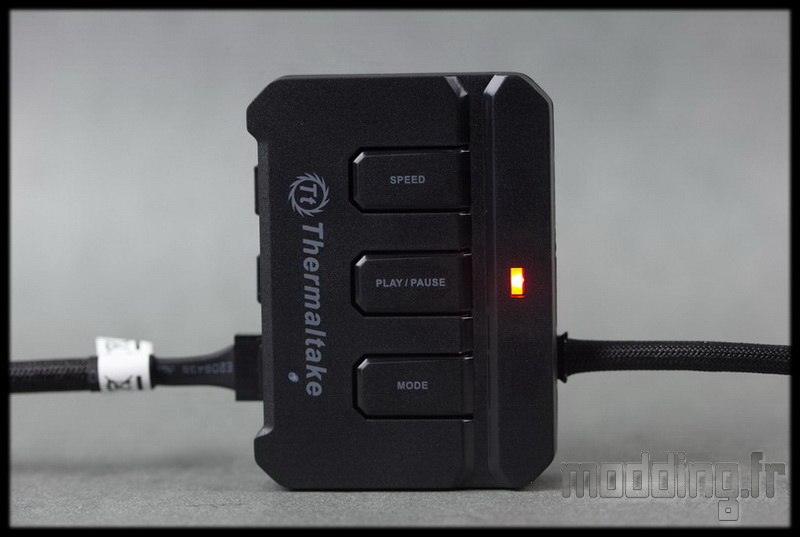

En ce qui concerne la touche “Speed”, on note la présence d’une Led sur le bord du boitier qui permet de notifier le “mode Low Noise”
Led bleue : Mode normal, vitesse de rotation 800 – 1400 tr/min (les valeurs indiquées sur le guide correspondent au Riing 12 RGB) avec la gestion PWM.

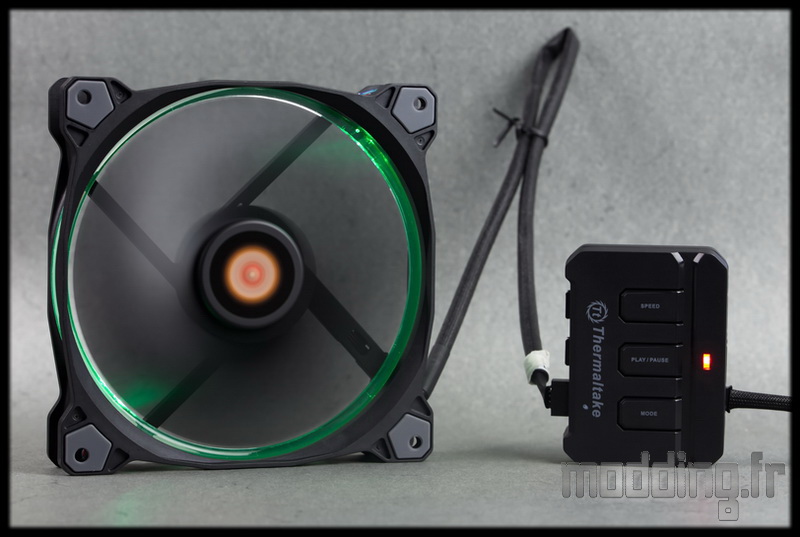

Led rouge : Mode Low Noise actif, la vitesse de rotation diminue avec une plage s’étalant de 600 tr/min à 1100 tr/min.
Ne reste plus qu’à monter le kit sur notre banc de test…
Mais avant cela, nous avons réaliser une petite vidéo pour mieux apprécier la dynamique RGB du Riing 14.
