Les caractéristiques :
La boite qui renferme le NF-A4x20 n’est pas aussi petite que le ventilateur…. En fait, elle fait la même taille que celle d’un ventilateur en 120 mm.

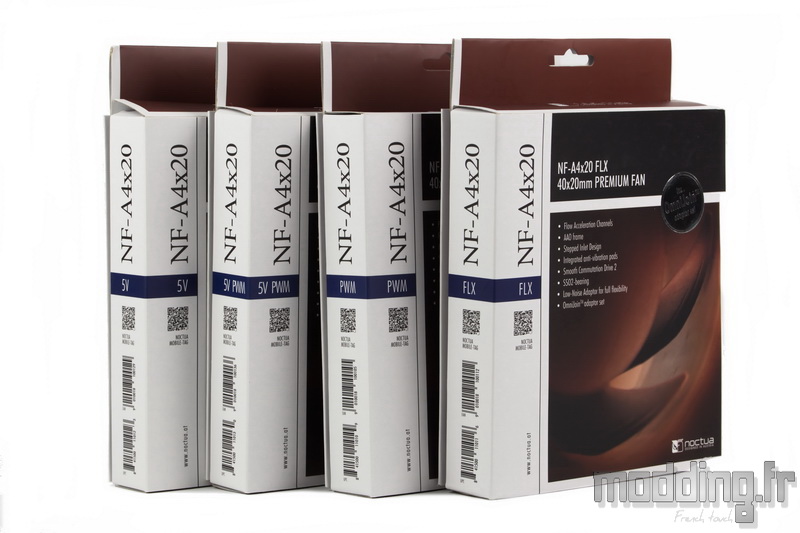

Globalement les boites des 4 déclinaisons sont identiques si ce n’est la mention de la version du ventilateur et les quelques caractéristiques qui diffèrent.

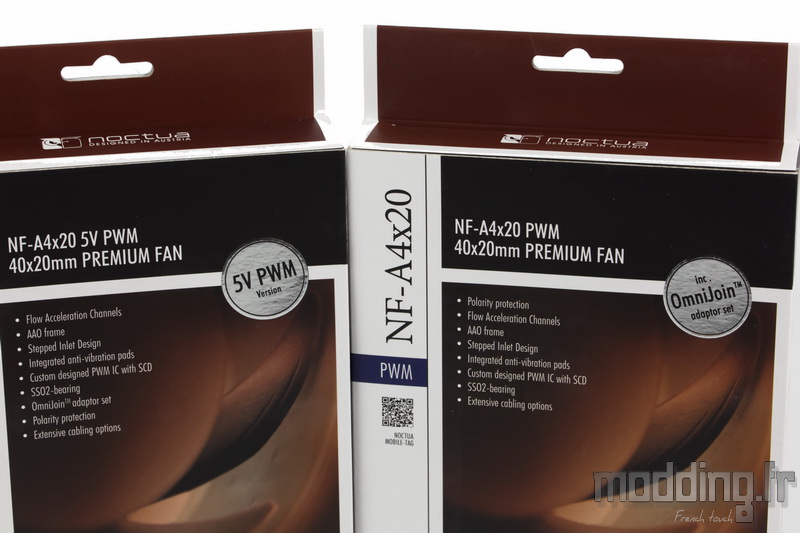

Nous remarquons aussi la présence d’une pastille métallisée précisant la version 5 V ou le kit OmniJoin compris dans le bundle.
Mais qu’est-ce donc ?
La réponse un peu plus bas dans cette page.

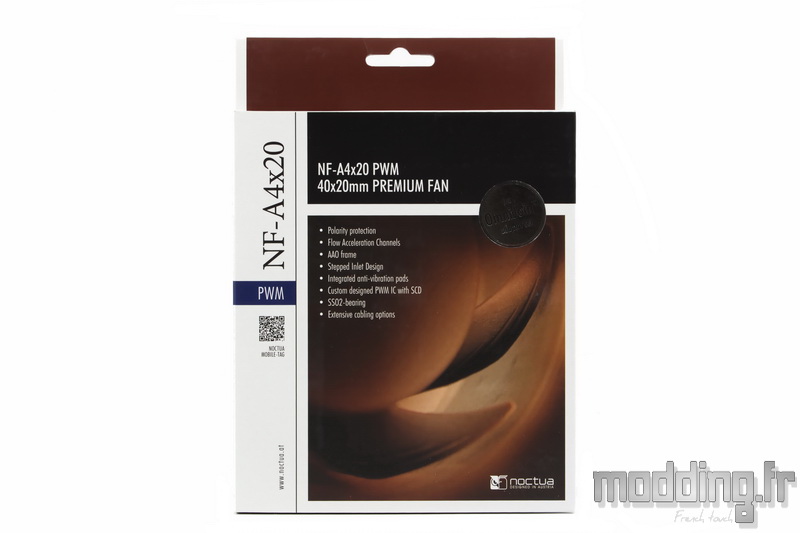

Sur la face avant, nous avons une photo qui “tease”, comme aime faire Noctua, ce petit ventilateur. On y distingue deux petites pales et la bande interne du cadre.
Dans le coin supérieur de cette photo, nous avons quelques lignes qui mettent en avant les caractéristiques du NF-A4x20.
Le nom du modèle ainsi que sa version sont repris juste au-dessus ainsi que sur la bande blanche qui prend place sur le côté.

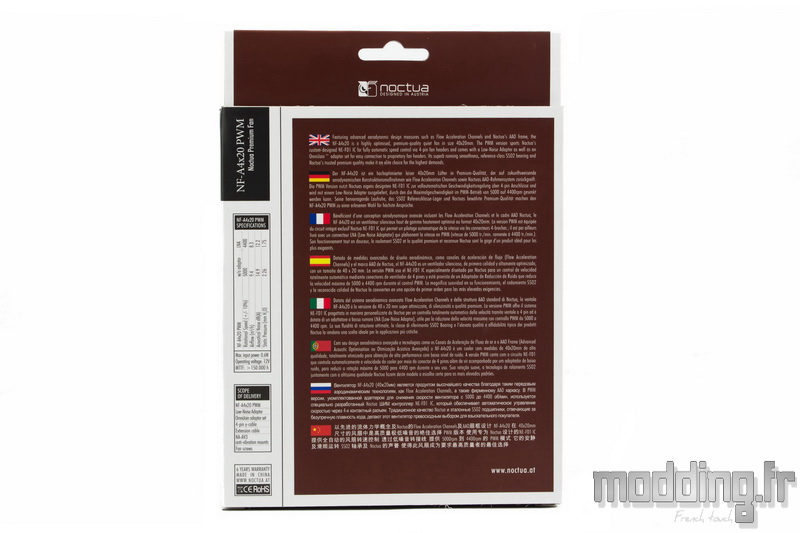

Au dos de la boite, nous avons une traduction en plusieurs langues dont le français qui met en avant les atouts de ce ventilateur.
Sur le coté, sur fond blanc, Noctua nous renseigne sur les spécifications ainsi que sur le contenu de la boite.

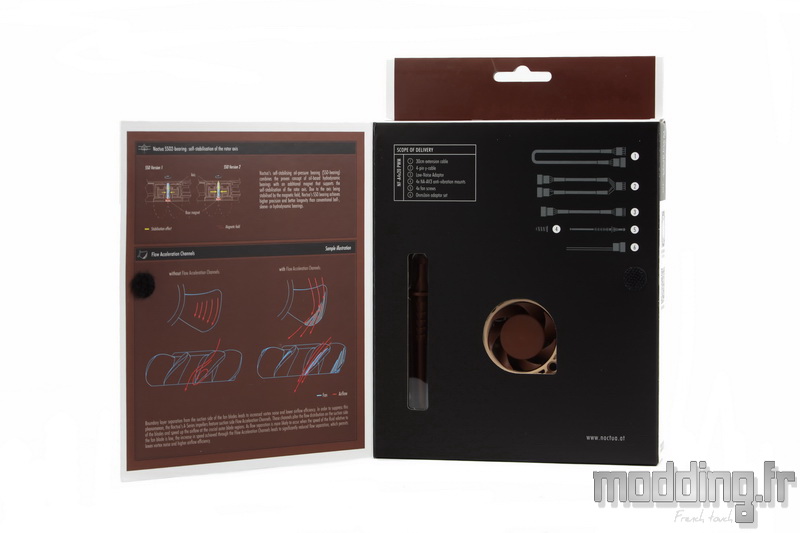

La boite est dotée d’un rabat qui permet d’entrevoir le petit, tout petit NF-A4x20…. N’est-il pas mignon ce petit ventilateur qui se perd dans ce fond noir sur lequel est retranscrit, sous forme de schémas et de listes, le contenu du bundle ?
Pour ne pas laisser le ventilateur tout seul, Noctua lui octroie un peu de compagnie en laissant apparaître une des attaches souples.

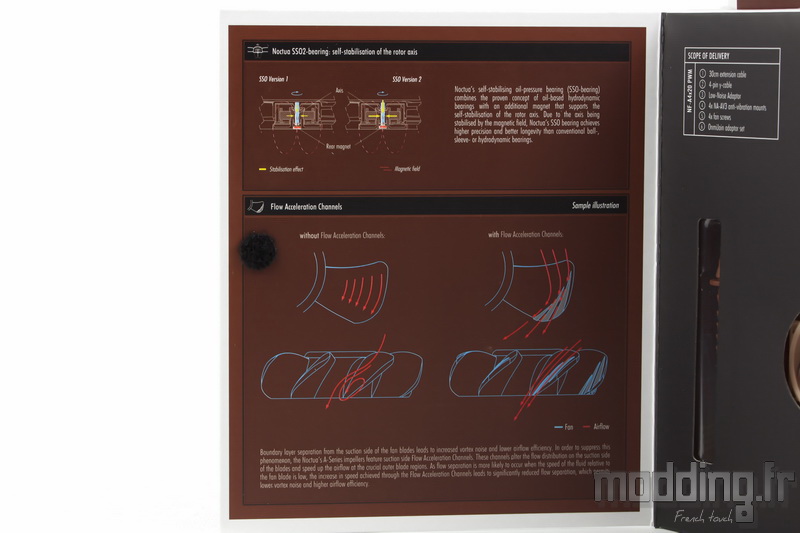

Sur le rabat, nous avons deux textes avec dessins à l’appui nous renseignant sur deux des caractéristiques du ventilateur : SSO2 Bearing et Flow Acceleration Channels.
Nous les aborderons sur la page suivante.

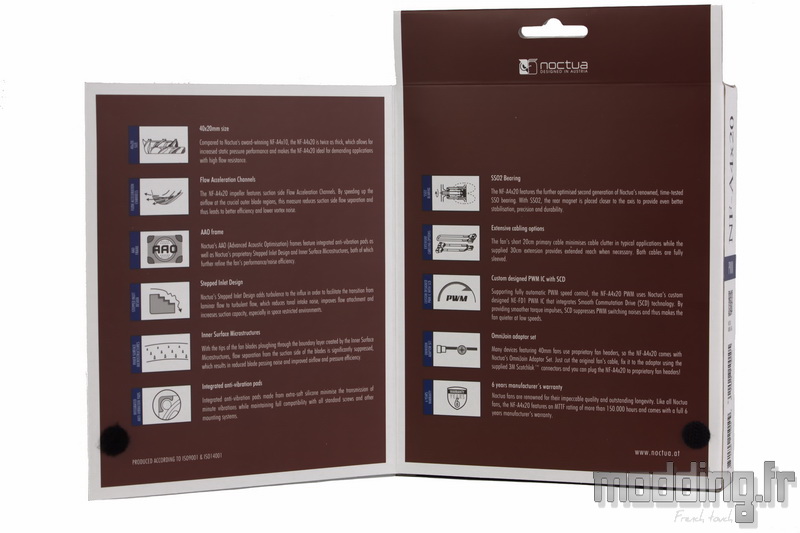

En parlant de rabat, nous en trouvons un second au dos de la boite.
Nous découvrons tout un panel des différentes caractéristiques du NF-A4x20 avec un descriptif de chacune d’elles en anglais, mais on peut se rendre sur le site de Noctua pour avoir la traduction française.
Dans la boite, le ventilateur ainsi que le bundle sont soigneusement rangés dans un blister transparent, mis à part le manuel d’utilisation qui nous informe notamment sur la mise en place des attaches souples et le fonctionnement du kit OmniJoin.
Mais qu’est-ce donc ?
Encore un peu plus bas pour avoir un semblant de réponse… Ça ne saurait tarder…
Malheureusement le tout est en anglais… Fort heureusement, on peut trouver la traduction en français sur le site de Noctua.
Nous avons deux types de fixation.
La plus classique avec des vis chromées dotées du pas spécifique propre au montage des ventilateurs, même pour des ventilateurs de cette taille !

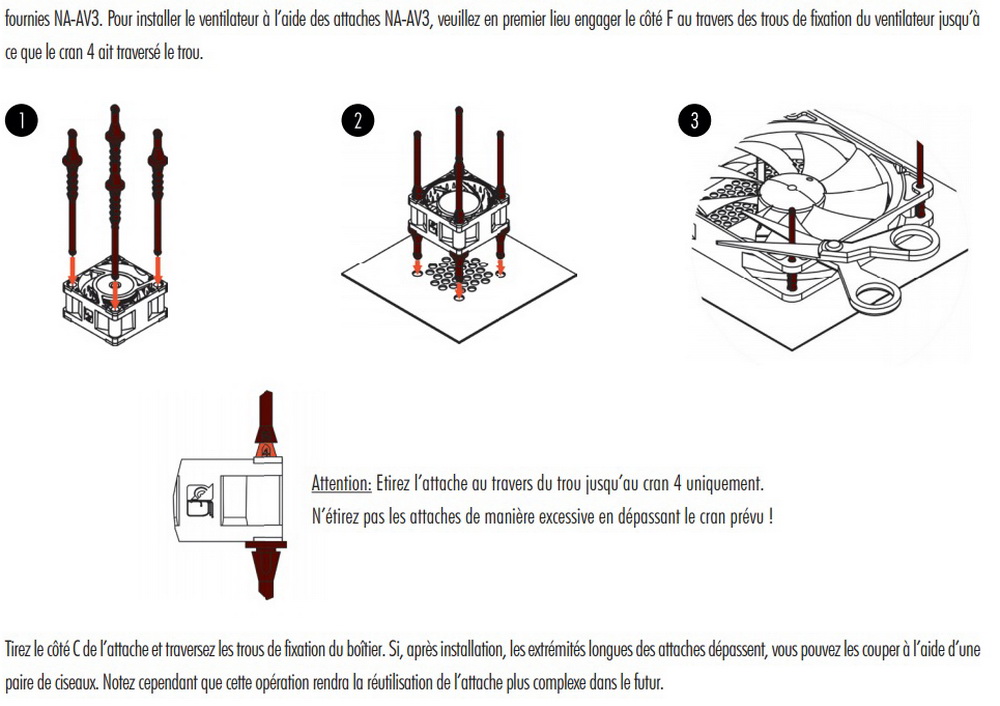

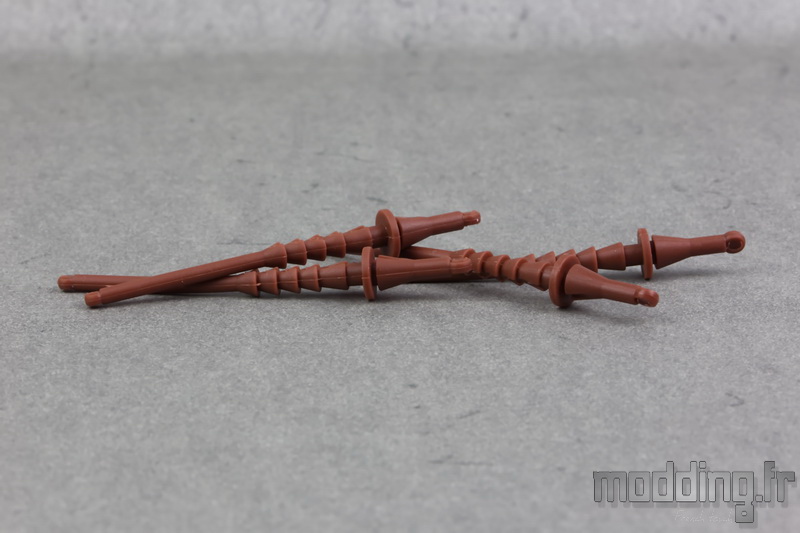

Puis nous avons un jeu de 4 attaches souples en silicone (marron…).
Il s’agit des attaches NA-AV3 qui disposent d’une extrémité conique.
Aucune attache de type NA-AV4 présentes dans le NF-A20 du fait de l’aspect exiguë dans lequel va prendre place le NF-A4x20, il est donc préférable d’utiliser les NA-AV3 plus propices à faciliter la fixation du ventilateur car on les monte en premier sur le dit ventilateur.

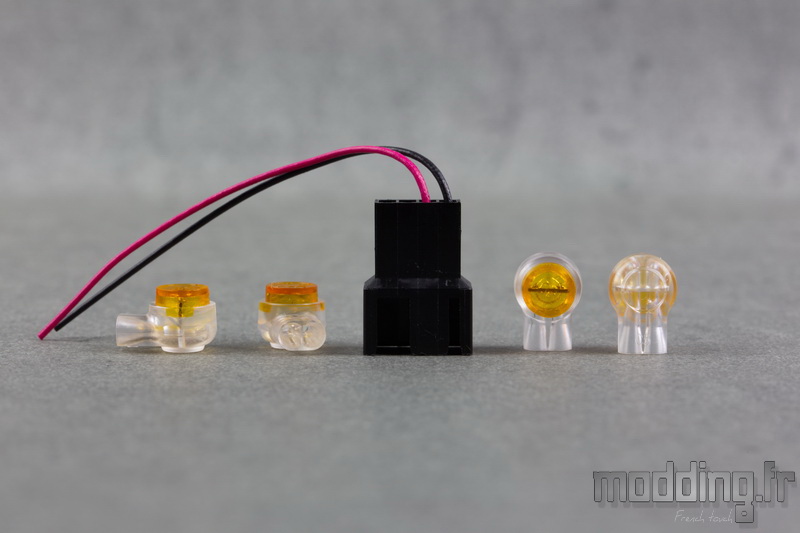

Voici enfin le tant attendu kit OmniJoin !!!
Cet adaptateur est pratique car il permet de connecter le NF-A4x20 quelque soit la connectique présente dans le dispositif dans lequel le ventilateur doit prendre place.
Nous avons une prise 4-pins compatible 3-pins et câblée par deux fils (“+” et “-“), ainsi que 4 Scotchlock qui assurent la liaison entre les différents câbles.
Le petit lien qui va bien pour un peu plus d’information sur l’utilisation de ces Scotchclok ==> lien <==.
Cet adaptateur est présent sur les 4 déclinaisons du NF-A4x20. Il désactive bien sûr la gestion PWM.

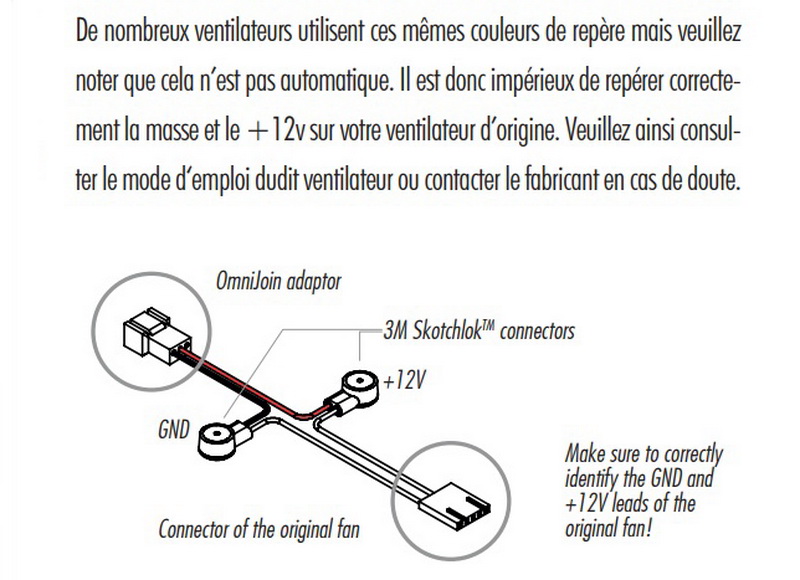

Le manuel d’utilisation nous renseigne pas à pas sur le montage du kit OmniJoin.
Comme on peut lire, il est fortement conseillé de respecter la polarité des branchements.
Cependant les 2 versions 5 V du NF-A4x20 sont dotées d’une diode de protection d’inversion de polarité qui nous met à l’abri d’un branchement inversé.
Ensuite nous avons toute un série de câbles supplémentaires dont le type diffère en fonction de la version PWM et FLX et 5 V
On commence par les trois câbles présents avec le NF-A4x20 PWM dont le propre câble est doté d’une prise 4-pins.

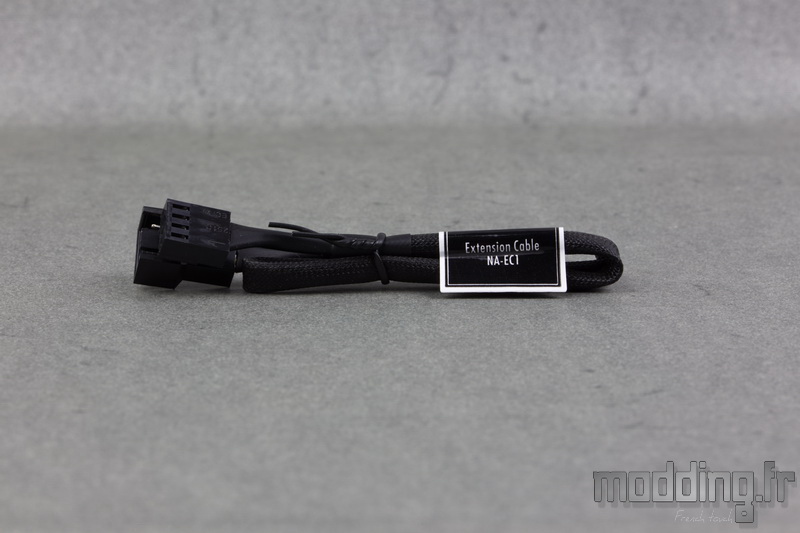

Le NA-EC1 est une extension de 300 mm avec une prise 4-pins femelle sur l’une des extrémités et une prise 4-pins mâle sur l’autre extrémité.
Nous retrouvons ce câble dans la version 5 V PWM.

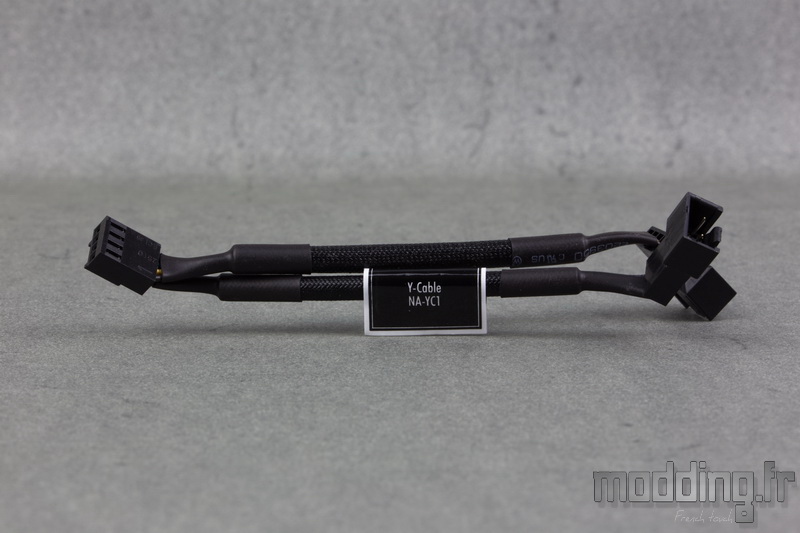

Le NA-YC1 est un adaptateur en Y pour avoir la possibilité de brancher deux ventilateurs NF-A4x20.
La version 5V PWM dispose aussi de ce câble.

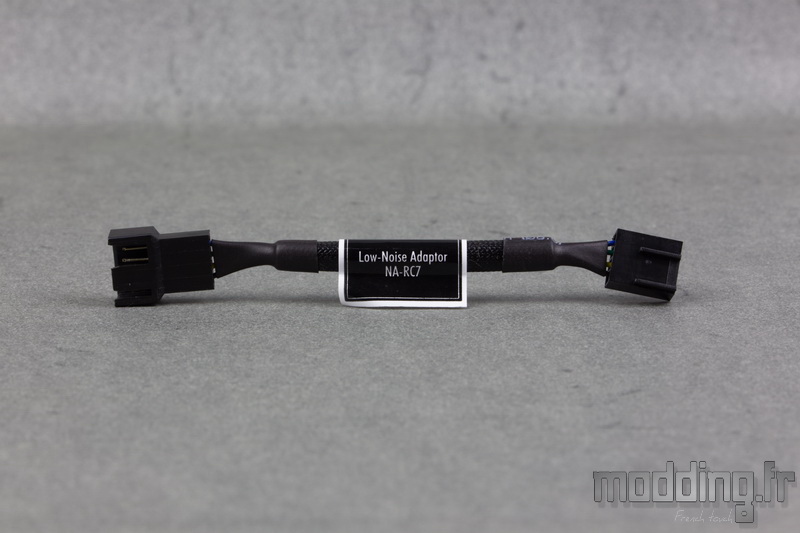

Le troisième câble concernant la version PWM est le NA-RC7 qui est un adaptateur LNA : Low Noise Adaptor.
Cependant ce dernier câble ne fait pas partie du bundle de la version 5 V PWM du fait justement que sa tension d’entrée est de 5 V.
Il permet de plafonner la vitesse de rotation maximale du NF-A4x20 PWM en la passant de 5000 tr/min à 4400 tr/min.
Nous retrouvons ce même genre de câble dans la version FLX.

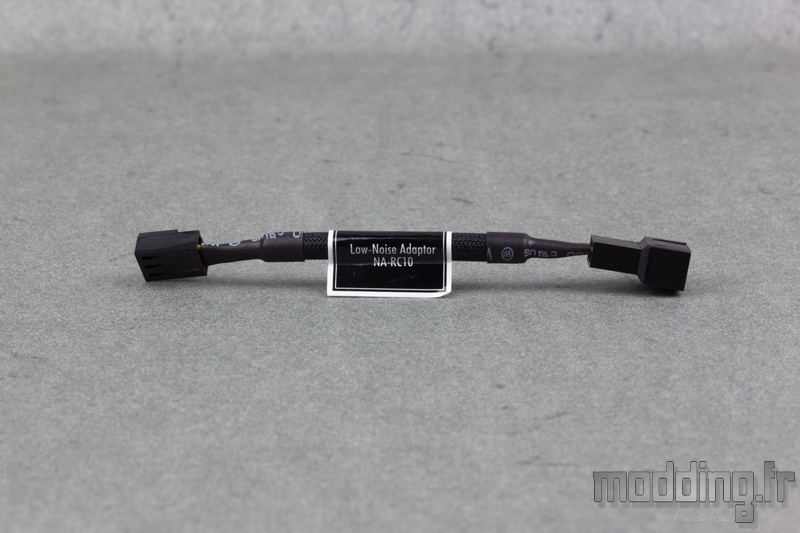

Le NA-RC10 embarque par contre des prises 3-pins en lieu et place des prises 4-pins du NA-RC7.
Lui réduit (et non plafonne) simplement la vitesse de rotation du NF-A4x20 FLX de 5000 tr/min à 4400 tr/min du fait de l’absence de gestion PWM.

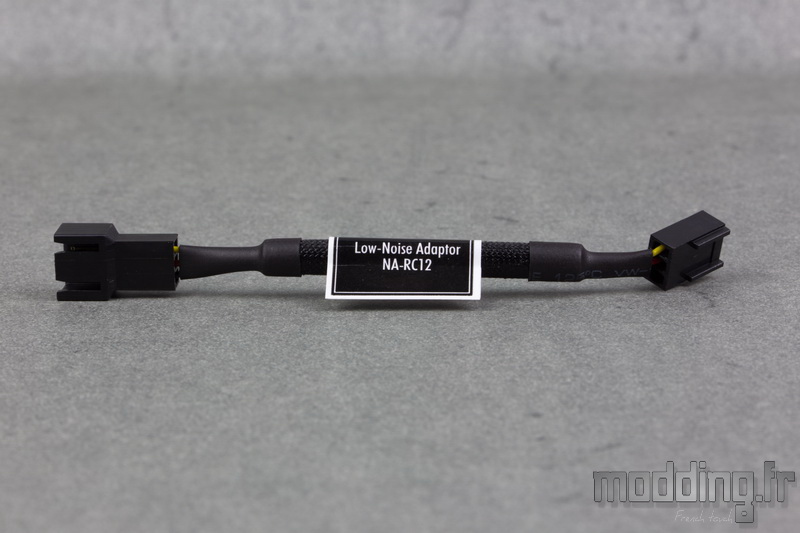

Nous avons un second adaptateur qui est chargé de réduire la vitesse de rotation du NF-A4x20 FLX mais de façon encore plus “lente” en passant de 5000 tr/min à 3700 tr/min.
Il s’agit du NA-RC12 ULNA (Ultra Low Noise Adaptor).

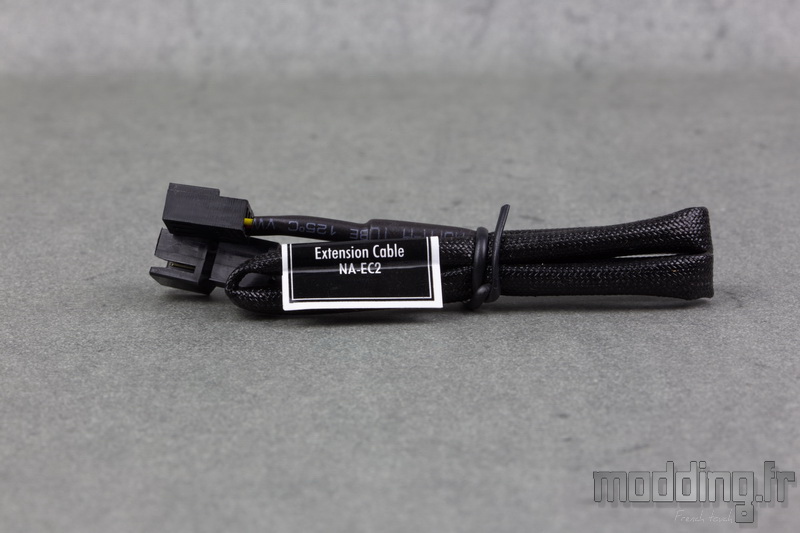

On retrouve aussi un câble d’extension de 300 mm mais doté de prises mâle/femelle 3-pins.
Il porte le nom de code : NA-EC2.
C’est d’ailleurs le seul câble présent dans la version 5 v (non PWM).
En ce qui concerne ces versions 5 V, nous avons sur le coté de la boite un rappel concernant justement cette tension spécifique :
“Etant un ventilateur 5 V, le NF-A4x20 5 V ne peut tourner sous 12 V et sera endommagé si le branchement est effectué sous une source délivrant une tension de 12 V comme cela est le cas avec les prises fan d’une carte mère”.
Les spécifications :
|
NF-A4x20 5 V
|
NF-A4x20 5 V PWM |
NF-A4x20 FLX |
NF-A4x20 PWM
|
|
Dimensions
|
40 x 40 x 20 mm |
|
Espacements orifices
|
32 x 32 mm
|
|
Branchement
|
3-pins |
4-pins PWM |
3-pins |
4-pins PWM
|
|
Type roulement
|
SSO2 Bearing
|
|
Vitesse de rotation max
|
5000 tr/min +/- 10%
|
|
Vitesse de rotation avec L.N.A.
|
N/A |
N/A |
4400 tr/min +/- 10%
|
|
Vitesse de rotation avec ULNA
|
N/A |
N/A |
N/A |
3700 tr/min +/- 10%
|
|
Vitesse de rotation minimal PWM
|
N/A |
1100 tr/min |
N/A |
1200 tr/min
|
|
Débit d’air
|
9.4 m3/h
|
| Pression statique |
2.26 mmH2O
|
|
Puissance consommée
|
0.6 W
|
|
Ampérage
|
0.05 A
|
|
Tension
|
5 V
|
5 V |
12 V |
12 V
|
|
Garantie
|
6 ans
|
