RGB Led Controler :
Nous avons vu que ce MasterFan Pro est doté d’un rétroéclairage RGB.
A l’arrière du ventilateur, nous avons donc un curseur permettant de sélectionner le type de rétroéclairage.
Nous avons ainsi la possibilité de choisir la couleur rouge ou bleu sans pour autant brancher le câble RGB.
Si nous passons le curseur sur RGB, il nous faut alors brancher ce dernier câble et deux solutions s’offrent à nous.
Soit nous disposons d’une carte mère gérant le RGB et nous branchons alors ledit câble sur la prise adéquate de cette carte mère pour ainsi profiter de sa gestion logicielle.
Soit nous nous procurons l’accessoire spécifique que propose Cooler Master, à savoir le RGB Led Controller.

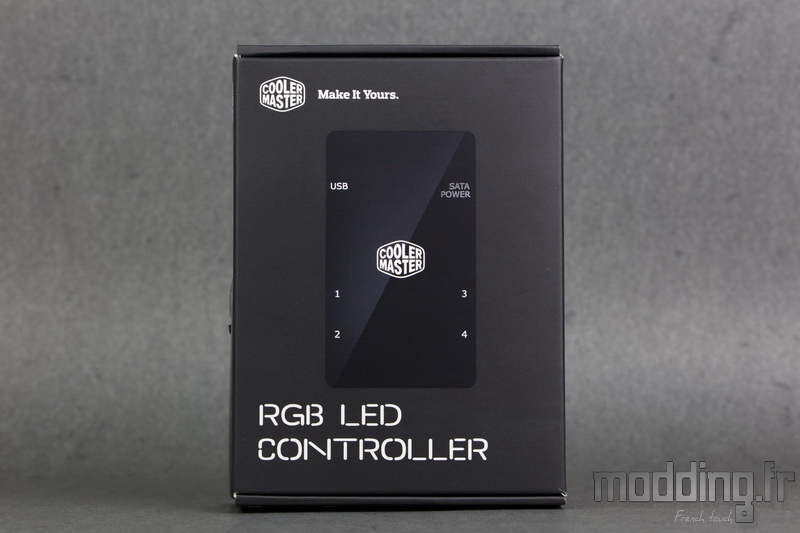

Ce dernier prend place dans cette boite en carton sur laquelle nous retrouvons la photo du contrôleur accompagnée du logo de la marque et du nom du modèle.

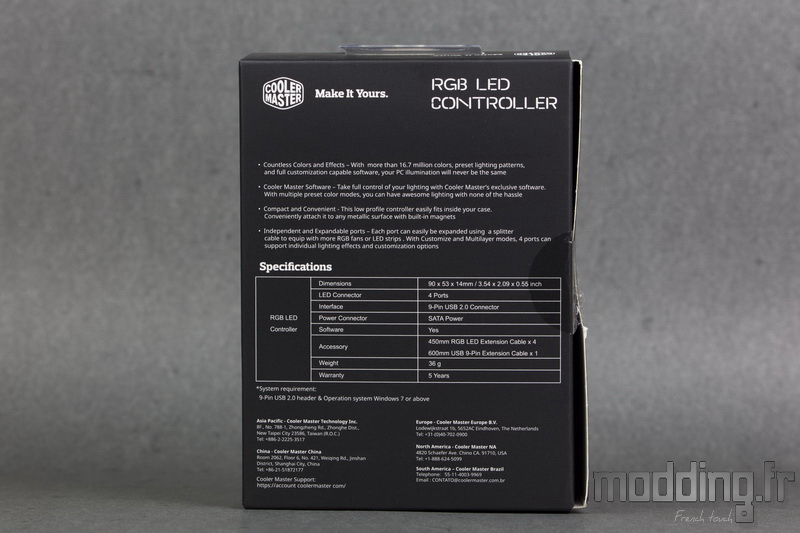

Au dos de la boite, nous avons les principales caractéristiques ainsi que les spécifications sous forme de tableau.

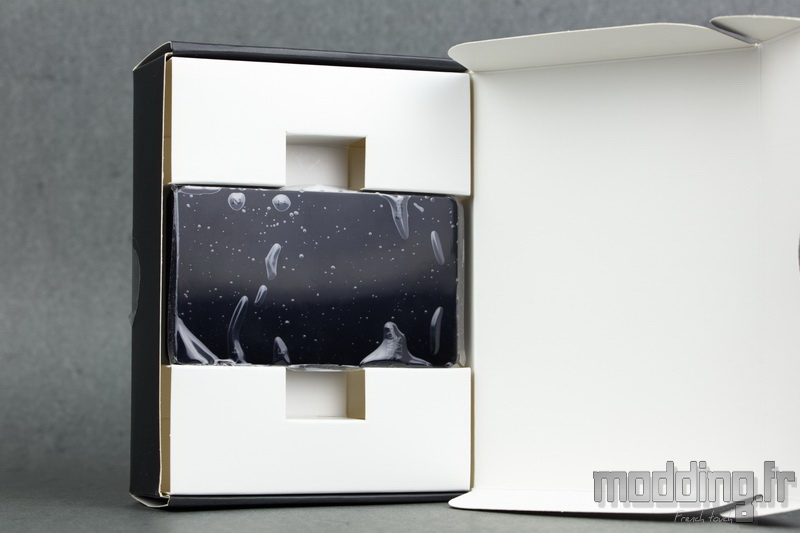

Le module est bien calé au sein de la boite grâce à un intérieur compartimenté.
De plus sa face principale est doté d’un film de protection.
Au niveau du bundle, nous avons plusieurs câbles…

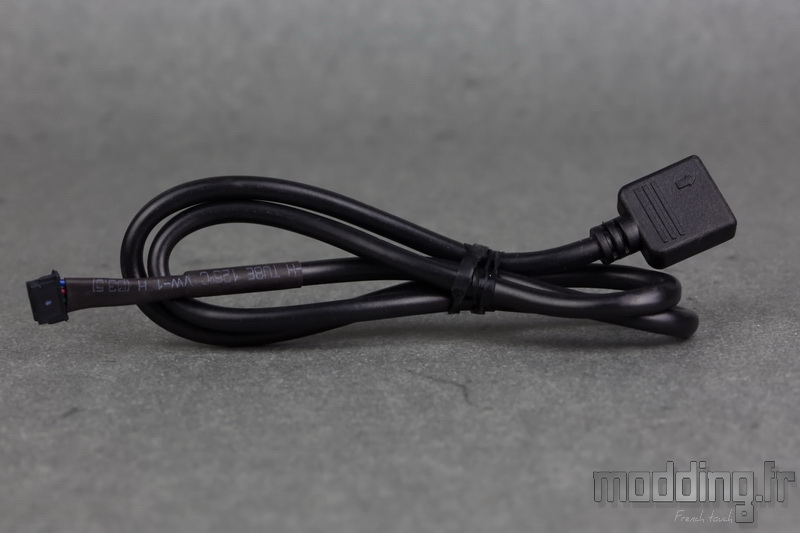

Quatre câbles permettent de brancher la prise RGB du MasterFan Pro sur le contrôleur.
Ils mesurent 450 mm.

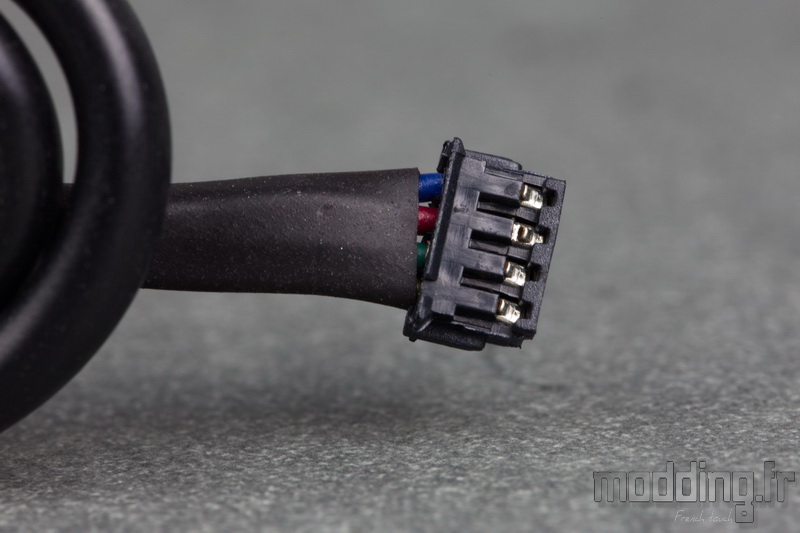

A l’une des extrémités, nous avons une mini prise 4-pins qui se branche sur le boitier.

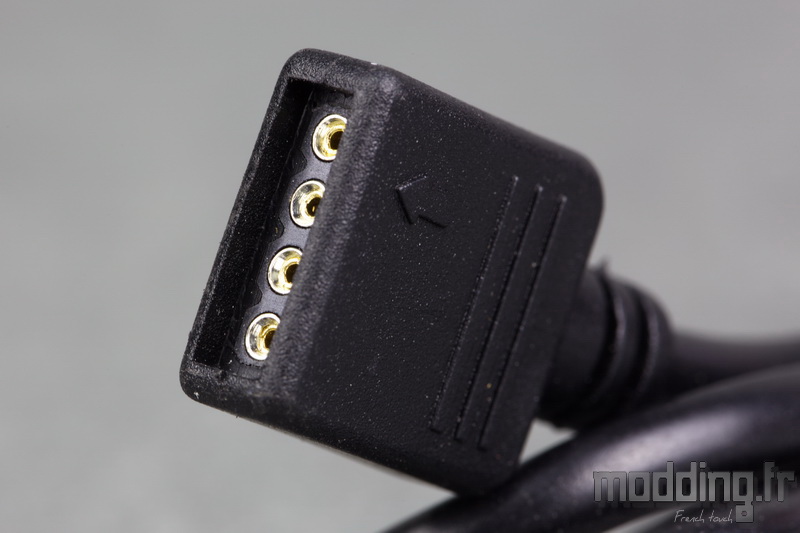

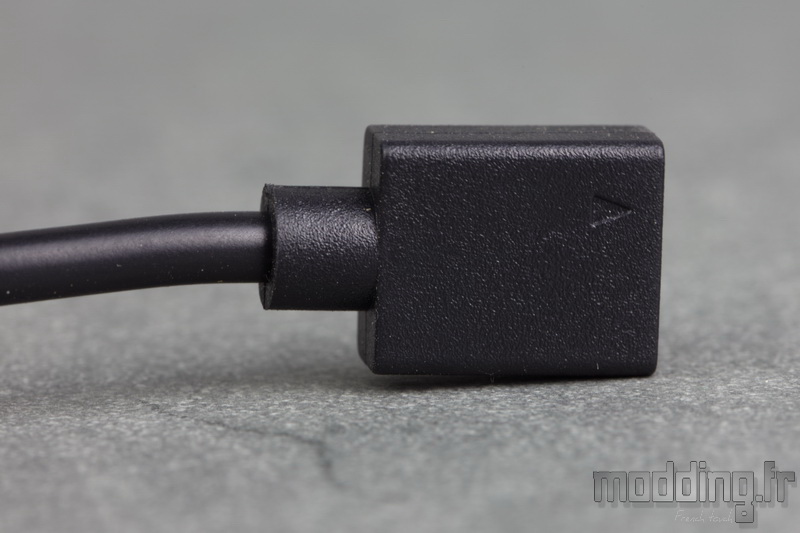

L’autre extrémité est dotée d’une prise RGB de type femelle.
Comme la prise RGB du ventilateur MasterFan Pro est aussi de type femelle, Cooler Master fournit dans son bundle un jeu de 4 adaptateurs mâle/mâle.

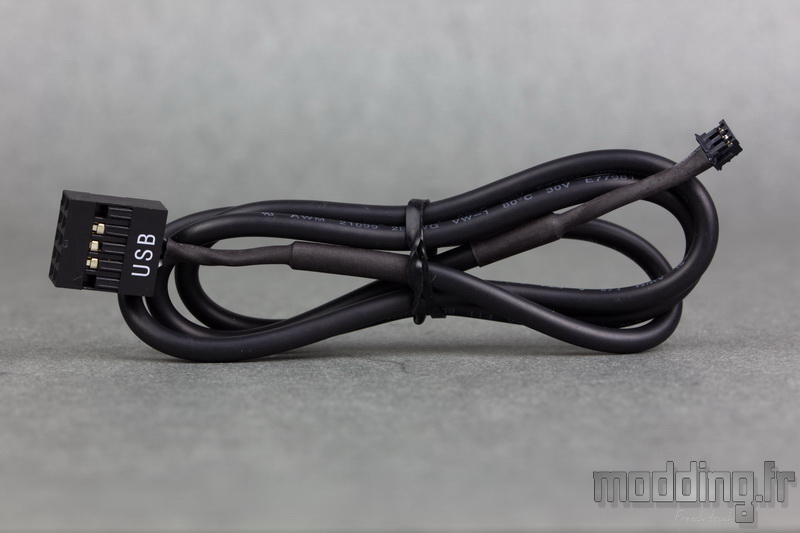

Nous avons un autre type de câble : un câble USB qui permet d’assurer la transmission des données entre le contrôleur et la carte mère, étant donné que le contrôle RGB est logicielle.
Il mesure 600 mm.

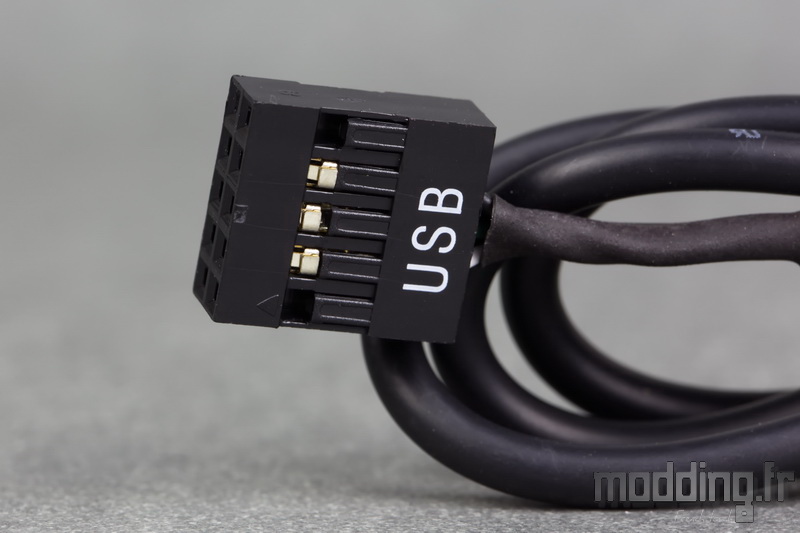

L’une des extrémités est dotée d’une mini prise 3-pins tandis que l’extrémité opposée se termine par une prise USB 2.0 de type interne.
Un dépliant contient toutes les informations concernant le branchement du RGB Led Controller.

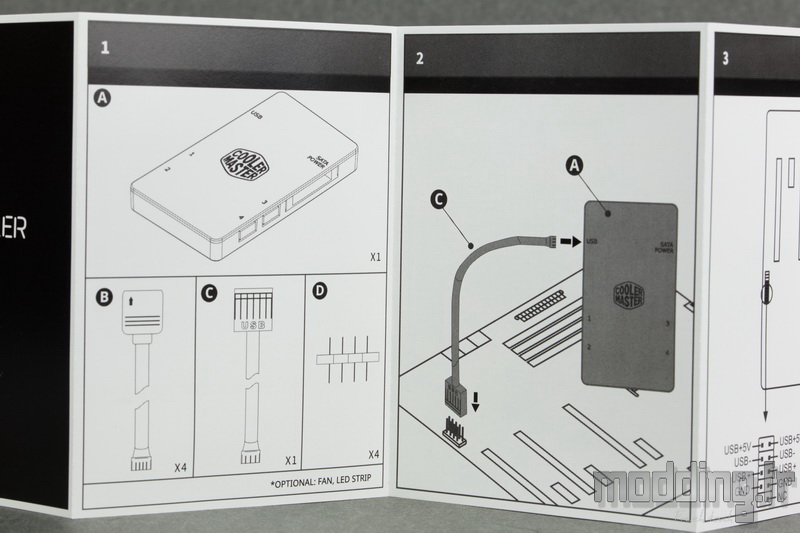

Point de blabla à l’interieur, tout est indiqué par des schémas bien explicites.
Le module mesure 53 mm de large sur 90 de longueur.
Il est tout en plastique.

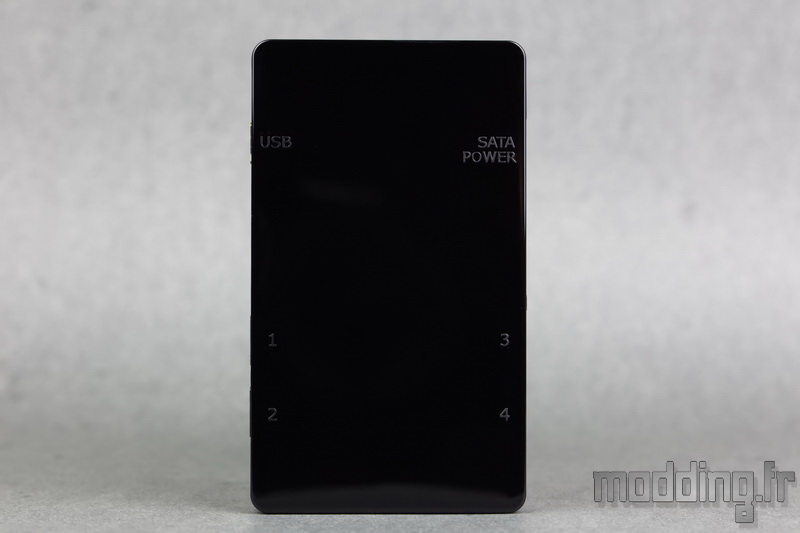

On note sur la face principale la présence de noms et chiffres qui identifient les différentes prises du boitier.

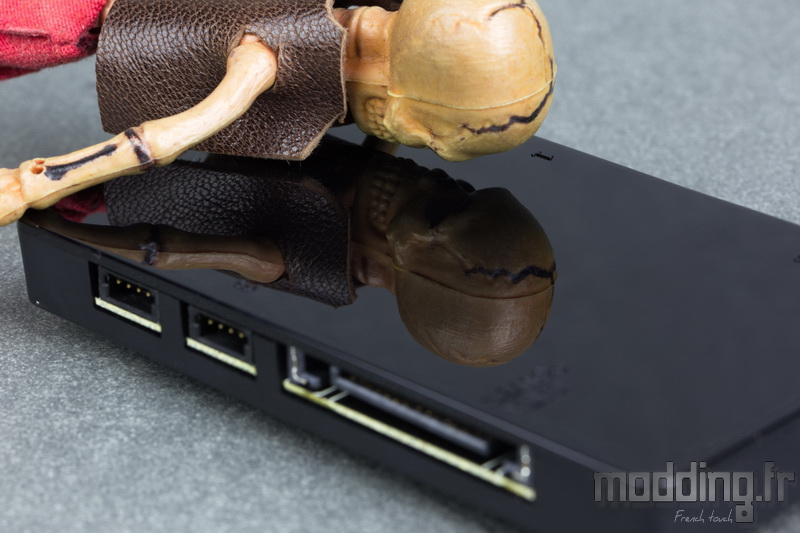

Cette face revêt un aspect brillant… voire miroir et Xray ne se fait pas prier pour mettre en valeur ce point… ou peut-être est-ce lui même qu’il veut mettre en avant…

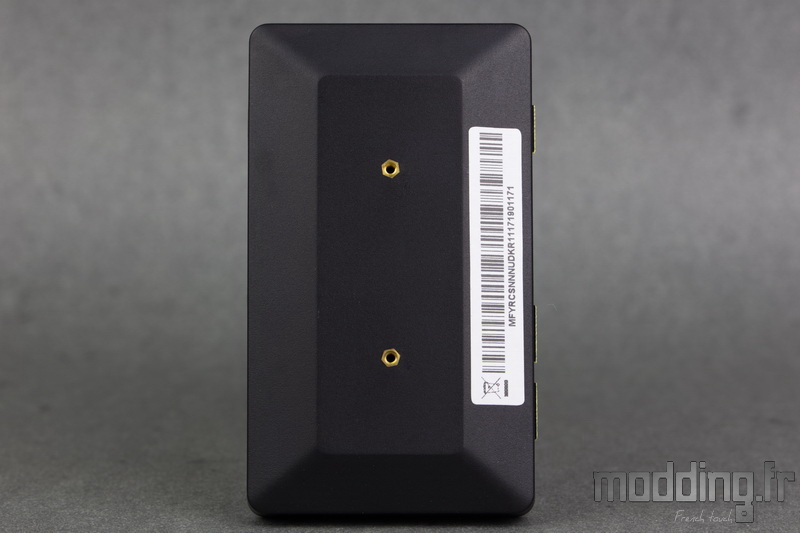

Le dos revêt un aspect satiné.
On remarque la présence de bords largement biseautés qui permettent de décaler d’autant la surface en contact avec le châssis du boitier PC. Ce qui a pour avantage de faciliter le branchement des différents câbles vu la faible épaisseur du contrôleur (14 mm).
De plus, le dos est doté de deux écrous incrustés dans la matière plastique du carénage. Le taraudage est de type M2, ce qui permet de visser le module à la paroi du châssis.
Mais c’est plus dans le cas d’un boitier en aluminium car ce que l’on ne voit pas, c’est que ce module intègre aussi un système de fixation par aimants.
Ainsi, nous allons pouvoir le fixer où bon nous semble sans avoir à réaliser deux trous dans la paroi, du moment qu’il s’agit d’une structure en acier.

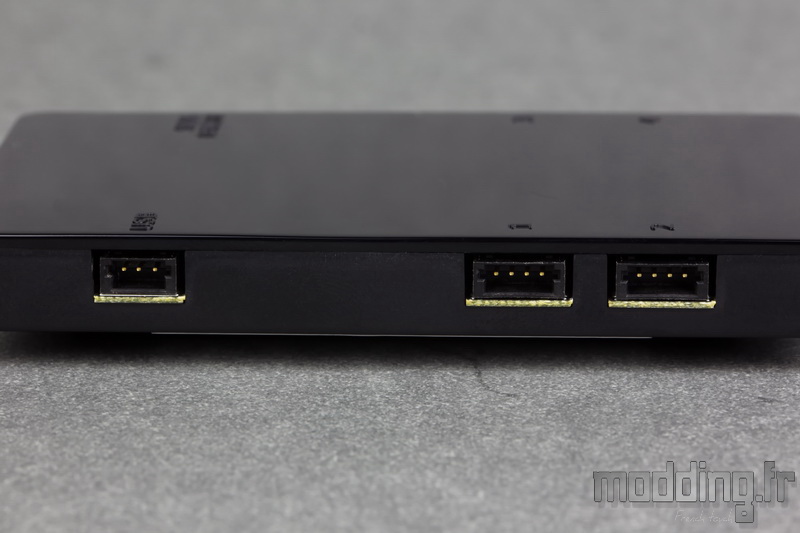

Sur le bord gauche du contrôleur, nous avons trois prises :

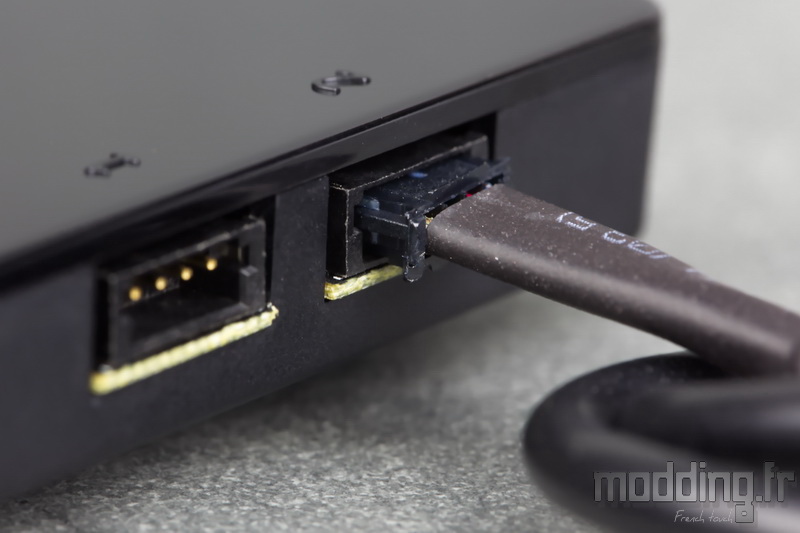

- Prise USB : on branche le câble USB et notamment sa mini prise 3-pins.
- Prise 1 : une des prises RGB pour brancher le câble RGB du ventilateur MasterFan Pro.
- Prise 2 : une autre prise RGB pour brancher le câble RGB du ventilateur MasterFan Pro.

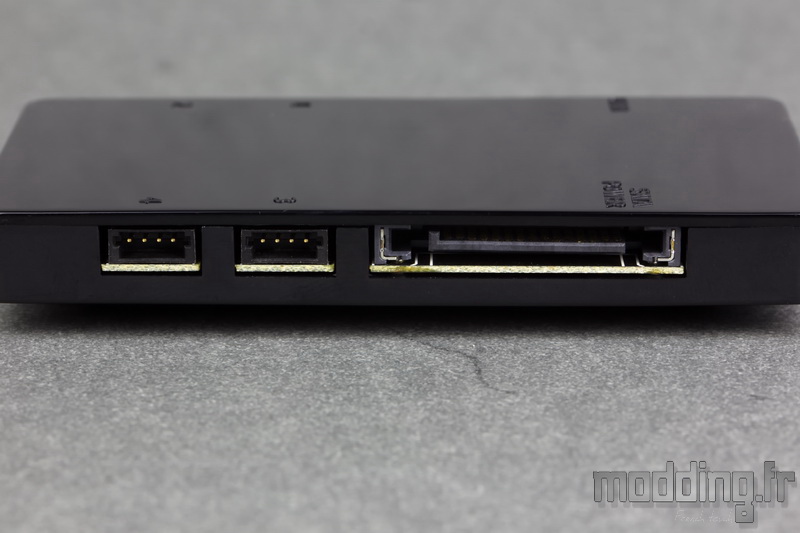

Sur le bord droit du contrôleur, nous avons trois autres prises :
- Prise Sata Power : elle permet de brancher un câble Sata issu du bloc d’alimentation afin justement d’alimenter le contrôleur.
- Prise 3 : une autre prise RGB pour brancher le câble RGB du ventilateur MasterFan Pro.
- Prise 4 : une dernière prise RGB pour brancher le câble RGB du ventilateur MasterFan Pro.
Chacune des prises est dotée d’un détrompeur afin d’éviter toute inversion.
Nous allons pouvoir contrôler l’éclairage RGB de 4 ventilateurs MasterFan Pro, et même plus que 4 en utilisant l’accessoire suivant …
… Qui n’est autre qu’un adaptateur de type “Splitter” soit trois prises RGB en une seule.

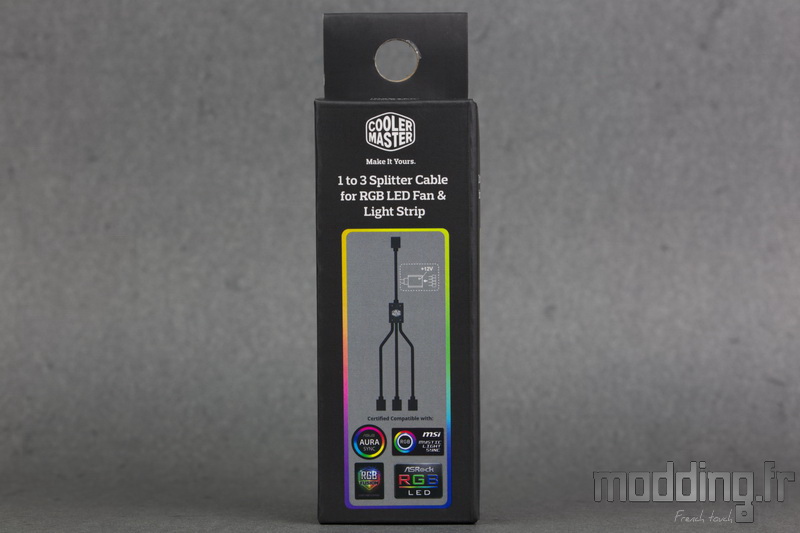

Cet accessoire est enfermé dans une petite boite sur laquelle nous avons la photo du câble, le logo Cooler Master ainsi que 4 icones indiquant la compatibilité avec les cartes mères gérant l’éclairage RGB.
Comme on peut, par le biais de ce câble, brancher trois ventilateurs MasterFan Pro RGB sur un seul des ports du RGB Led Controller, on peut aussi en faire de même sur la prise spécifique de la carte mère…
On retrouve donc les 4 marques gérant ce type d’éclairage : Asus Aura, MSI Mystic Light, Gigabyte RGB Fusin et Asrock RGB Led.
Au dos de la boite, nous avons la description du produit et notamment ….
…. La longueur totale du câble : 580 mm.

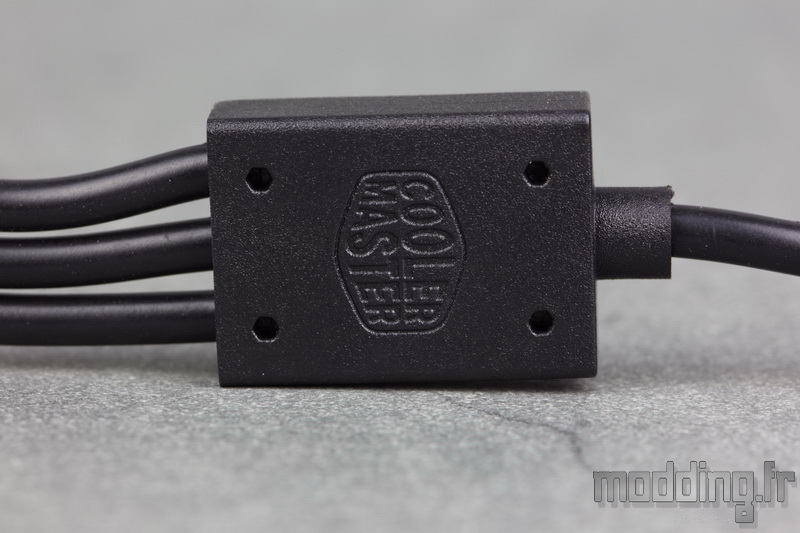

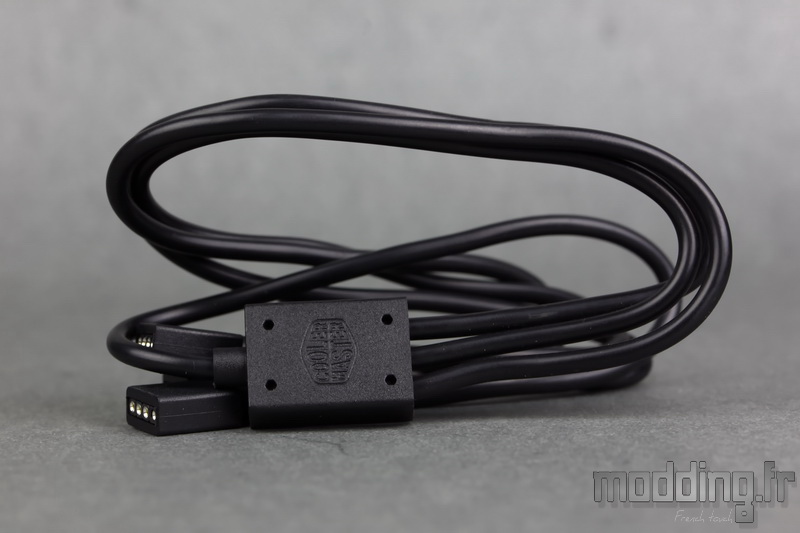

Une pièce en plastique frappée du logo Cooler Master dissimule la division du câble principal en trois câbles accessoires.
Le câble principal mesure 220 mm et se termine par une prise RGB de type femelle…

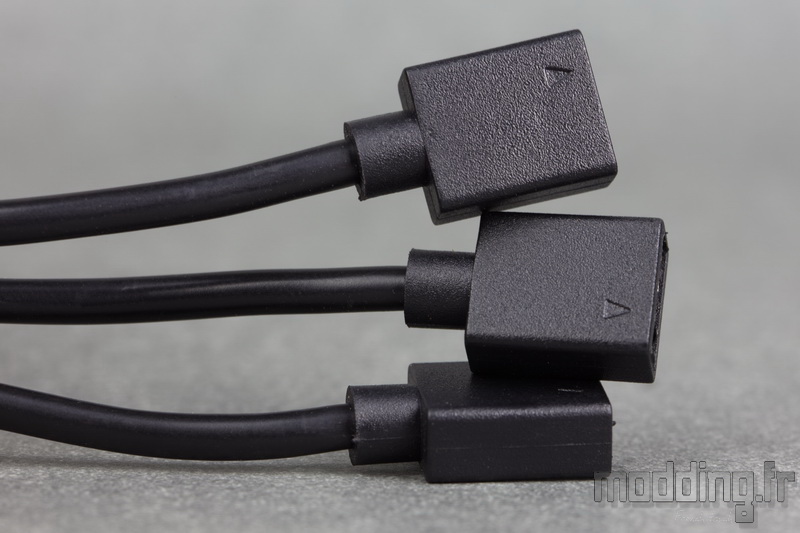

… Que l’on retrouve sur les câbles accessoires.
Ces derniers mesurent 300 mm.
Afin d’assurer le branchement avec la prise RGB du MasterFan Pro qui est aussi de type femelle, la marque fournit un jeu de 4 adaptateur mâle/mâle.
Ce type d’accessoire permet donc de brancher les prises RGB de trois ventilateurs MasterFan Pro RGB sur un des ports du RGB Led Controller voire même sur le header d’une carte mère gérant ce type d’éclairage.
Le contrôleur peut tout aussi bien gérer des bandes de Leds RGB que l’on branche directement sur l’un de ses ports ou via le splitter 3-1.
Cela génère pas mal de possibilités sur l’éclairage du boitier en combinant bande de Leds et ventilateurs MasterFan Pro RGB et ce jusqu’à 12 éléments si on possède 4 Splitter Câble.
