Les caractéristiques :
Le boitier est livré avec son système de refroidissement par air, qui est monté d’origine dans le châssis.
Pour le moment, The First n’existe que dans deux versions : Noir ou Blanc.
Monsterlabo nous précise qu’il sera possible de personnaliser le boitier dans un avenir plus ou moins proche, en jouant sur les couleurs voire en apposant d’autres textures.
A l’heure actuelle, le packaging n’est pas encore finalisé… Même si nous risquons fortement de trouver le logo de la marque et le nom du modèle.
Le bundle sera vraisemblablement constitué d’un sachet de visserie, d’un kit de fixation mobile GPU et un kit de fixation mobile CPU. Bien que ce dernier puisse être directement monté sur son échangeur.
Nous y trouverons aussi un support spécifique pour alimentation au format SFX, ainsi que le support dédié à la ventilation.
Les photos qui suivent décrivent les pièces de chaque kit de fixation mobile.
Nous avons la plaque de fixation pour la carte graphique.
Elle est en forme de U afin de pouvoir la glisser au sein de l’échangeur GPU. Elle est en acier et est dotée d’une épaisseur de 3 mm.
Les points de fixation sont de forme oblongue.
En ce qui concerne le type de carte graphique compatible avec The First, MonsterLabo nous met à disposition sa propre liste ==> Lien.
A savoir que les nouvelles cartes RTX 20xx sont en cours d’étude pour garantir leur compatibilité.
Un jeu de 4 vis vient prendre place à l’arrière de la carte graphique.
Le système de montage implique que ces vis adhèrent au PCB de la carte. De ce fait, un jeu de 4 rondelles accompagne ces vis.
Elles sont adhésives sur leurs deux faces (non présentes sur la photo).
4 tiges filetées assurent la liaison entre les vis ci-dessus et les vis à main.
Elles arborent un pas de vis de type M3 à l’une de leur extrémité.
L’extrémité opposée est taraudée afin d’assurer l’assemblage avec les vis citées au-dessus.

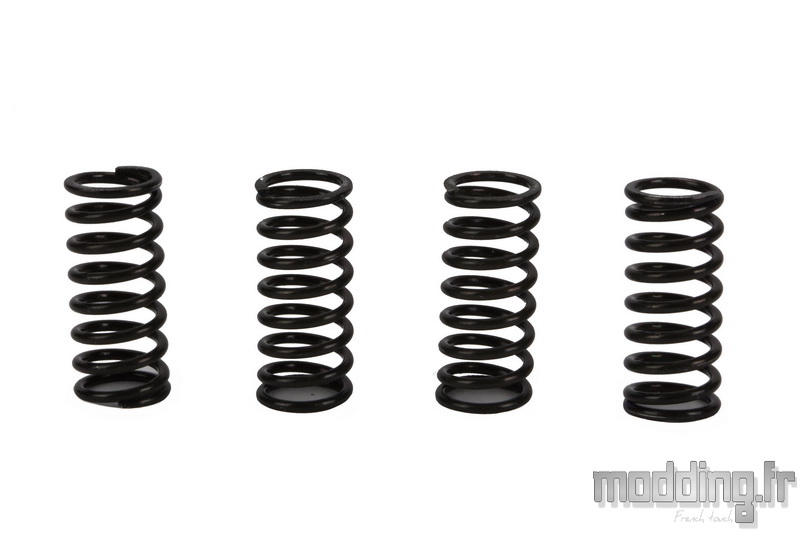

Pour assurer la pression adéquate de la base cuivrée de l’échangeur sur le GPU, MonsterLabo passe par un jeu de 4 ressorts.
Ils mesurent 20 mm.
On finalise la fixation par le biais de ces 4 vis à main.
Nous verrons qu’aucun outil est nécessaire au montage de la carte graphique comme celui de la carte mère.
Voici comment se compose l’une des vis de fixation une fois toutes les pièces assemblées.
A savoir qu’entre la tige filetée et la rondelle vient s’intercaler le PCB de la carte graphique.
Nous consacrons toute une rubrique détaillant les différentes phases de montage au sein du boitier The First.
Nous avons la plaque de fixation pour la carte mère.
Elle est en forme de U afin de pouvoir la glisser au sein de l’échangeur CPU. Elle est en acier et est dotée d’une épaisseur de 3 mm.
The First est compatible avec les Socket Intel 115x et AMD : AM3, AM3+ et AM4.
En ce qui concerne le Socket Intel 20xx, une étude est en cours pour assurer la compatibilité. En effet, ce type de Socket dispose de son propre système de montage intégré qui empêche l’utilisation de la plaque de fixation en l’état.

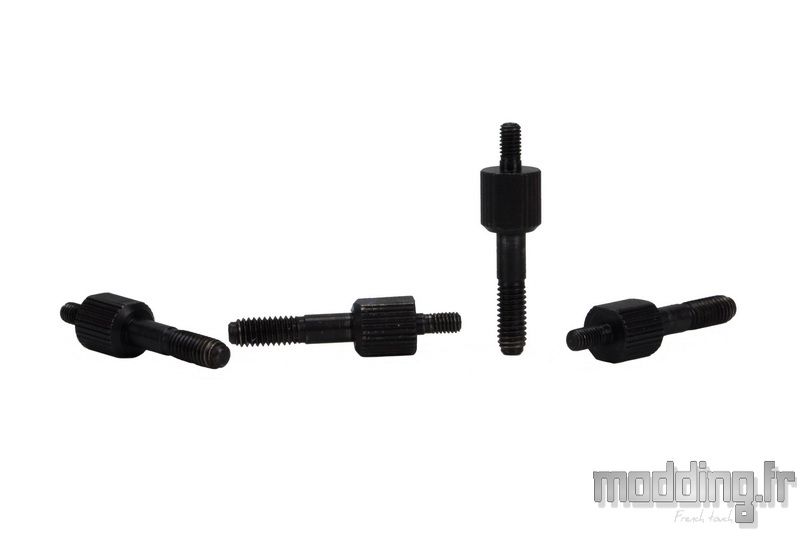

Cette plaque s’accompagne d’un jeu de 4 entretoises spécifiques.
A l’une des extrémités, nous avons un pas de vis de type M2 venant se loger dans les points de fixation de la plaque.
L’autre extrémité est dotée d’un pas de vis de type M3 équivalent au taraudage des vis à main.
Un jeu de 4 rondelles accompagne ces entretoises (non présent sur la photo). La rondelle vient s’intercaler entre l’entretoise et la plaque.
Au centre de l’entretoise, nous avons une extension qui permet de garantir le serrage à la main.
Pour assurer la pression adéquate de la base cuivrée de l’échangeur sur le CPU, MonsterLabo passe aussi par un jeu de 4 ressorts.
Contrairement aux ressorts du kit dédié au GPU (à gauche sur la photo), ceux-ci mesurent 12 mm.
On termine par les 4 vis à main qui finalise l’assemblage.
La plaque de fixation avec ses 4 entretoises et ses 4 rondelles assemblées avant de prendre place au sein de l’échangeur CPU.
Spécifications :
| Couleur principale |
Noir ou Blanc |
| Format |
SFF (Small Factor Format |
| Refroidissement intégré |
Radiateur Aircooling |
| Matériaux |
Aluminium, acier et cuivre |
| Dimensions (L x P x H) |
215 x 205 x 430 mm |
| Poids |
7 kg |
| Volume |
19 Litres |
| Format carte mère |
Mini ITX |
| Format Alimentation |
ATX (140 mm de profondeur), SFX, SFX-L |
| Hauteur des barrettes mémoire |
60 mm |
| Ventilateur |
1 x 120 mm ou 1 x 140 mm
Non compatible avec alimentation ATX |
| Longueur carte graphique |
270 mm (longueur du PCB) |
| Socket compatible |
Intel : 115x
AMD : AM3, AM3+, AM4 |
| Carte graphique / Carte mère compatible |
Voir liste sur site MonsterLabo |
| Emplacements SSD (2.5”) |
3 |
| Emplacements HDD (3.5”) |
1 (seulement avec alimentation SFX) |
| Connectiques |
2 USB 3.0, Prises audio |
