Le montage :

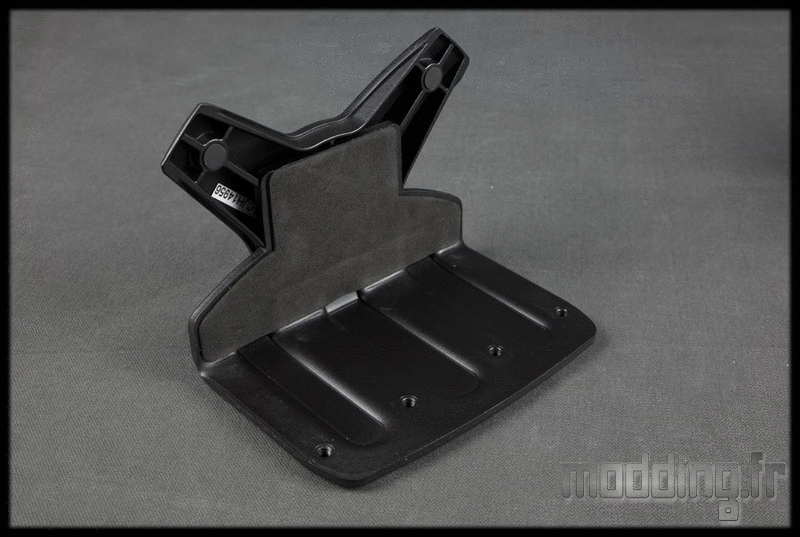

On commence par le système de fixation du support.
On aligne les deux parties pour faire coïncider les 4 trous permettant leur assemblage.
On se munit des 4 vis noires uncluses dans le bundle et de la clé Allen 5 mm.
Il ne reste plus qu’à visser ces 4 vis.

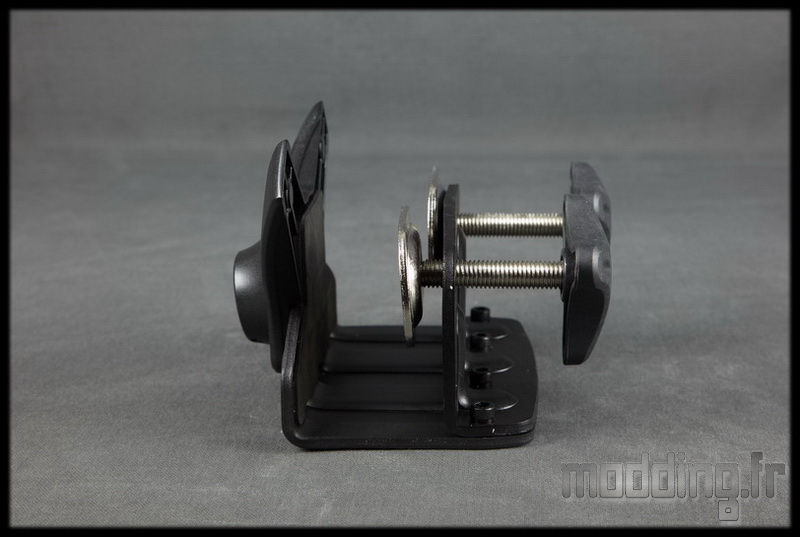

Le système de fixation est prêt à être mis en place sur le bord de la table.
Les deux grosses vis permettent d’ajuster le système de fixation en fonction de l’épaisseur du bureau. Ainsi nous avons une plage de 8 mm à 50 mm.
Nous vissons ensuite le bras principal sur le système de fixation.
On glisse le manchon passe câble.

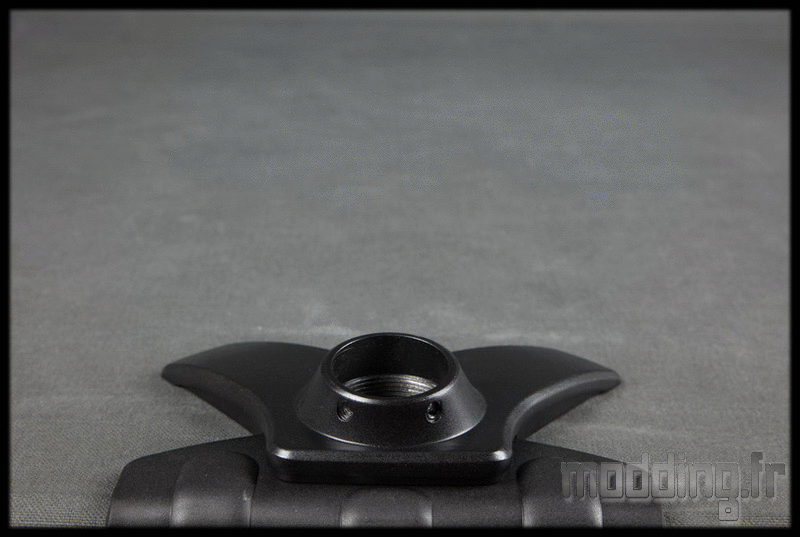

On constate que la base du support intègre deux trous pour pouvoir y visser des btr sans tête. On utilise la clé Allen 2.5 mm.
La finalité est d’assurer la fixation du bras principal mais aussi d’éviter qu’il ne tourne lors des mouvements des bras articulés.

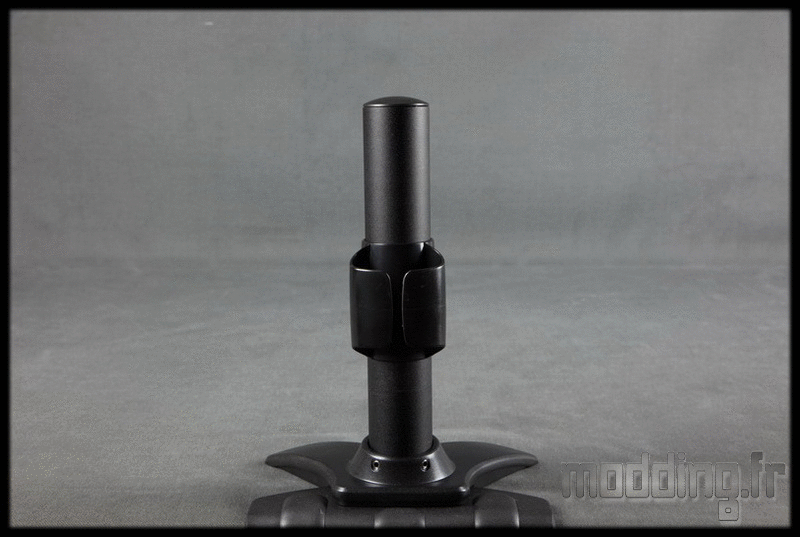

Nous abaissons le manchon jusqu’à la base.
On glisse l’anneau jusqu’au contact du manchon plastique.
On assure sa fixation sur le bras principal à l’aide d’une vis btr sans tête.
On met en place le premier bras et ensuite le deuxième.
On peut commencer à brider la rotation des bras en serrant la vis btr intégrée qui réduira le diamètre de la bague plastique interne.
On finit par monter la deuxième partie des bras articulés. Là aussi on pourra brider la rotation des bras en serrant la vis btr intégrée, afin d’éviter qu’ils ne se désolidarisent.

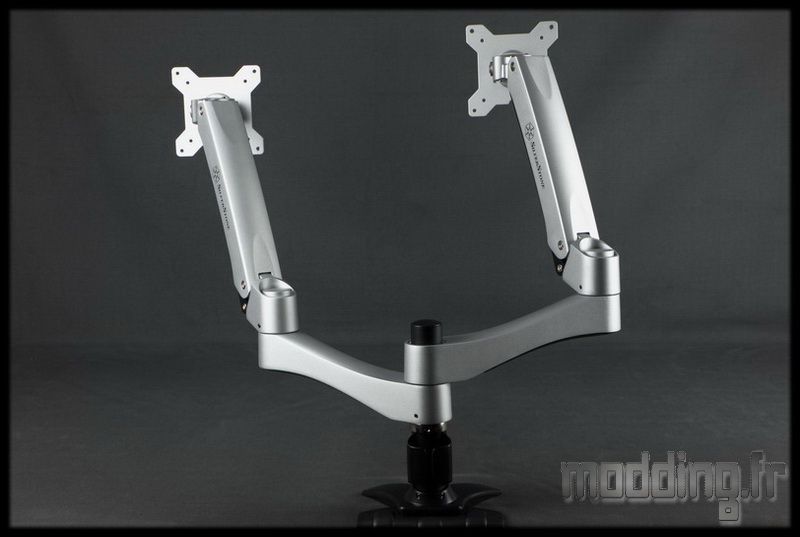

L’ARM22SC est prêt!

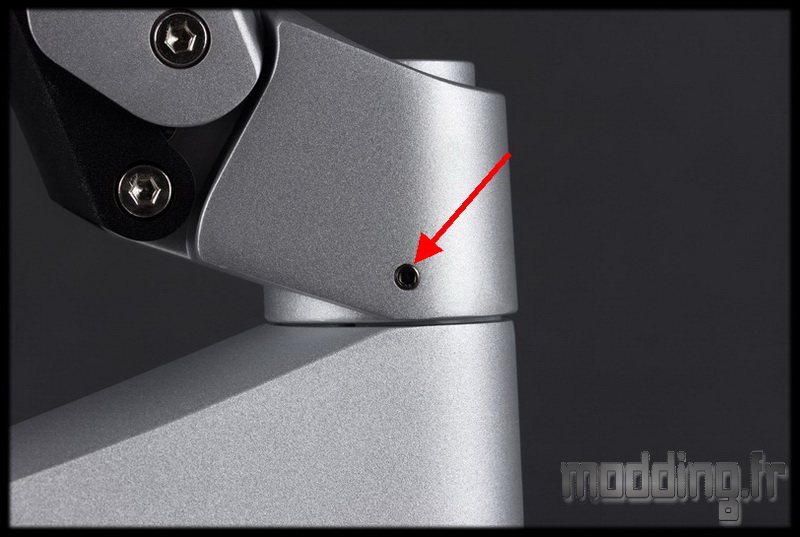

La vis btr afin de brider la rotation de la seconde partie du bras articulé sur la première partie.

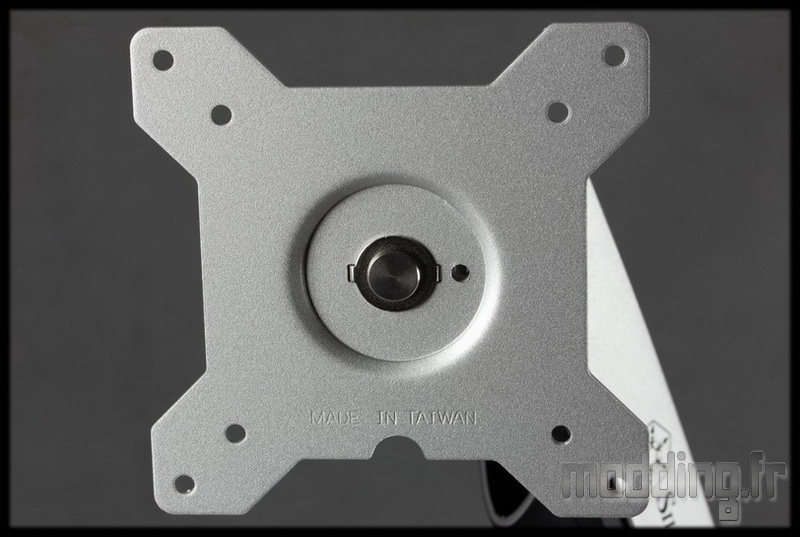

Le support écran qui ….

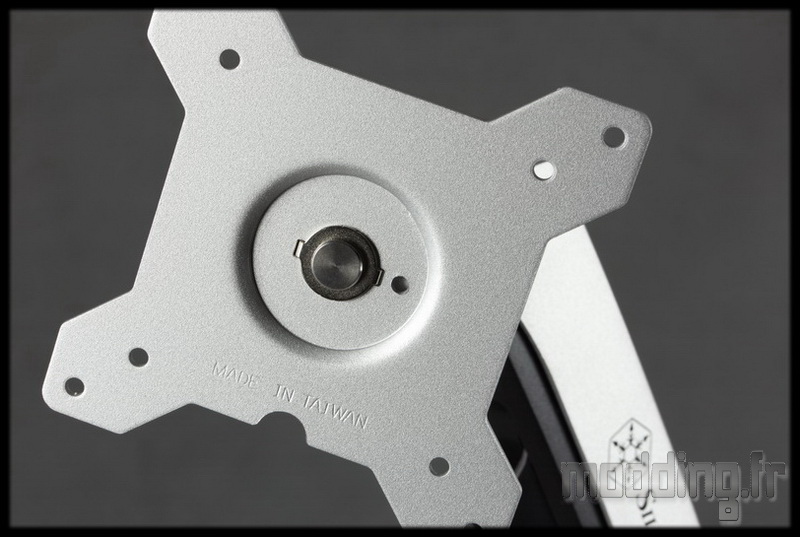

…. est doté d’une fonction pivot sur 360 °.

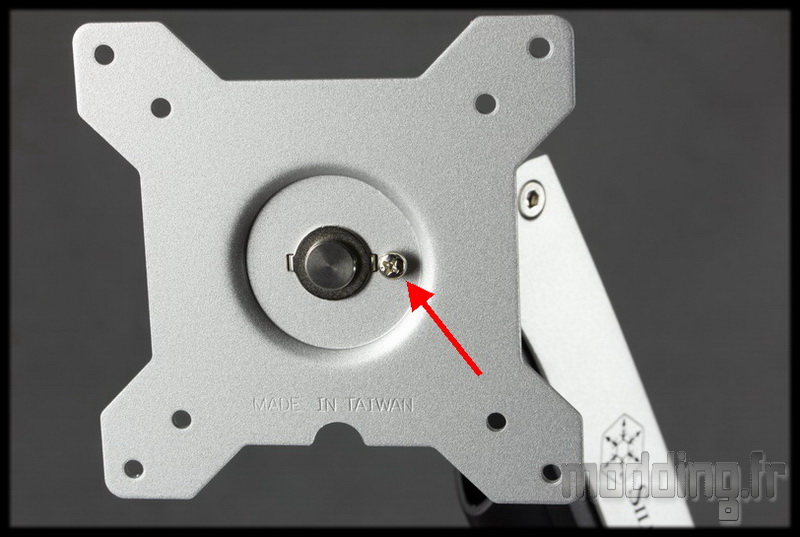

On peut mettre en place les deux petites vis chromées, si on veut neutraliser cette fonction pivot et ainsi avoir les écrans toujours en position horizontale.

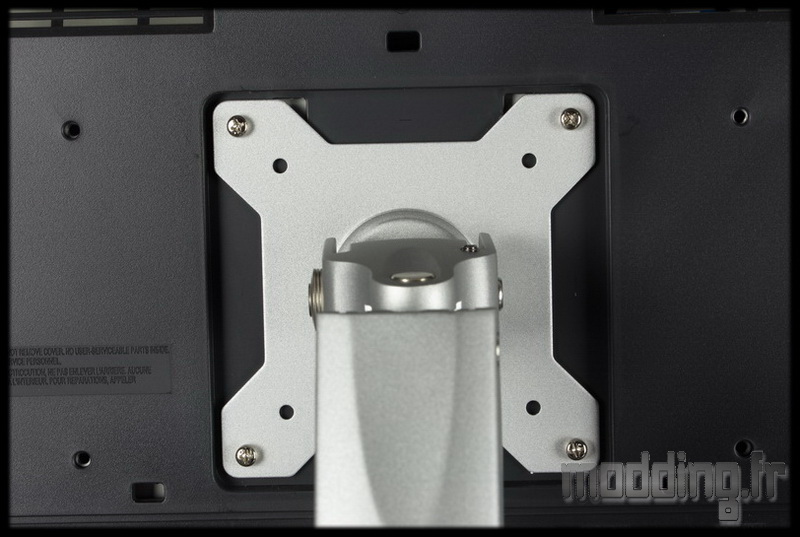

Il ne reste, alors, qu’à mettre en place les deux écrans.
Il suffit pour cela de se munir des 8 vis dédiées à cette opération.

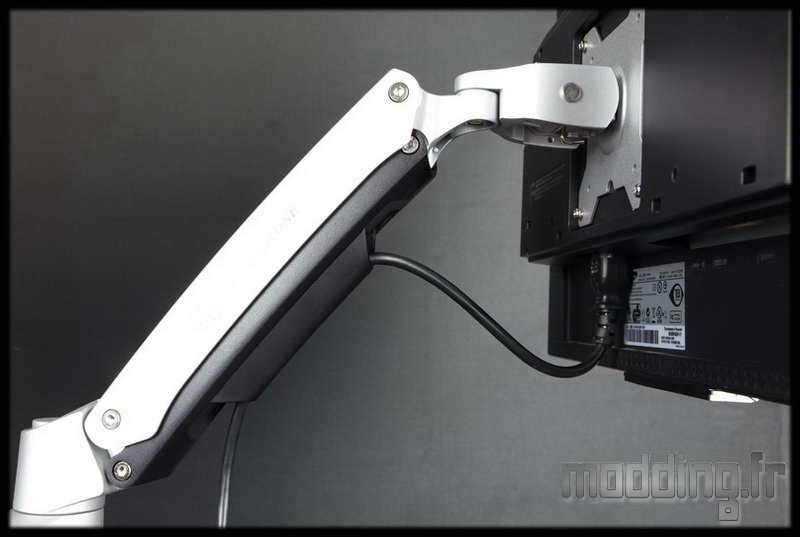

Une fois les écrans fixés, nous allons nous charger de faire cheminer les câbles le long des bras.

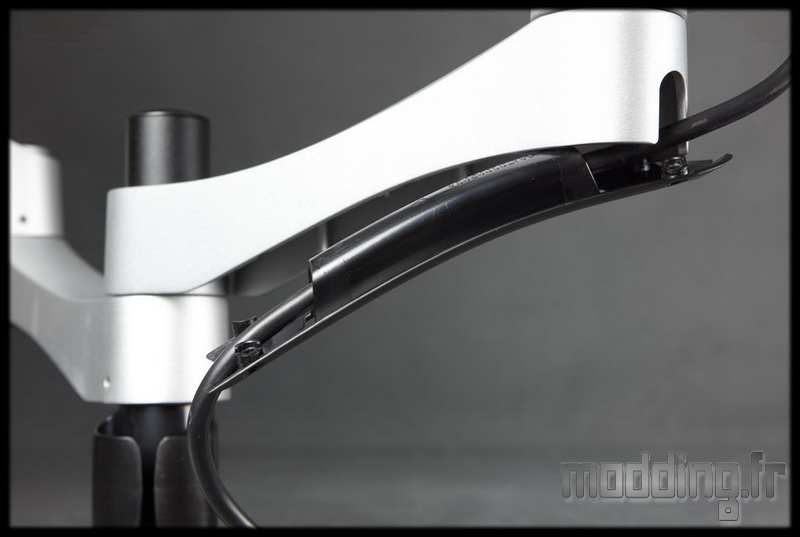

La partie supérieure du bras intègre un passe câble amovible fixé par un système de clips en plastique.
On le retire, on passe les câbles et on le remet en place.

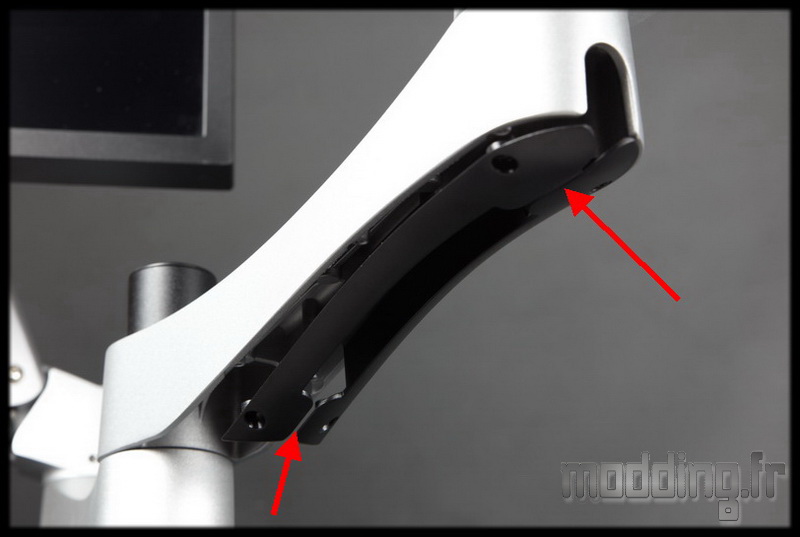

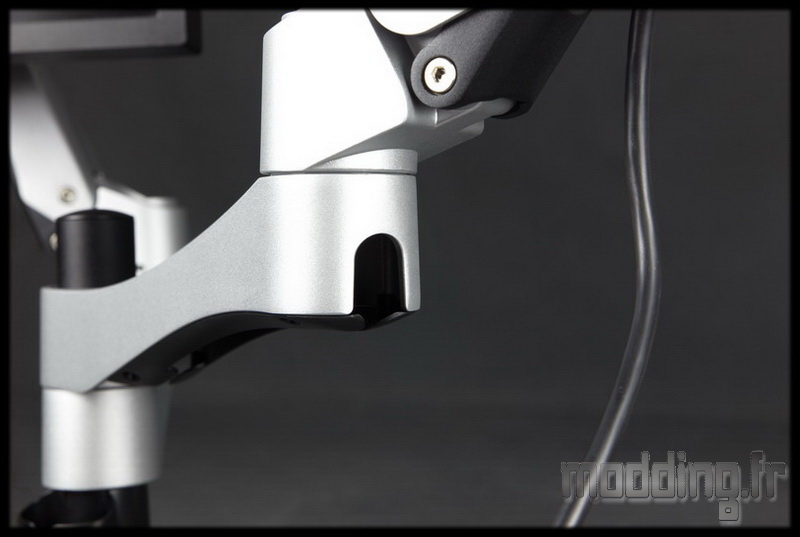

On arrive sur la première partie du bras articulé.

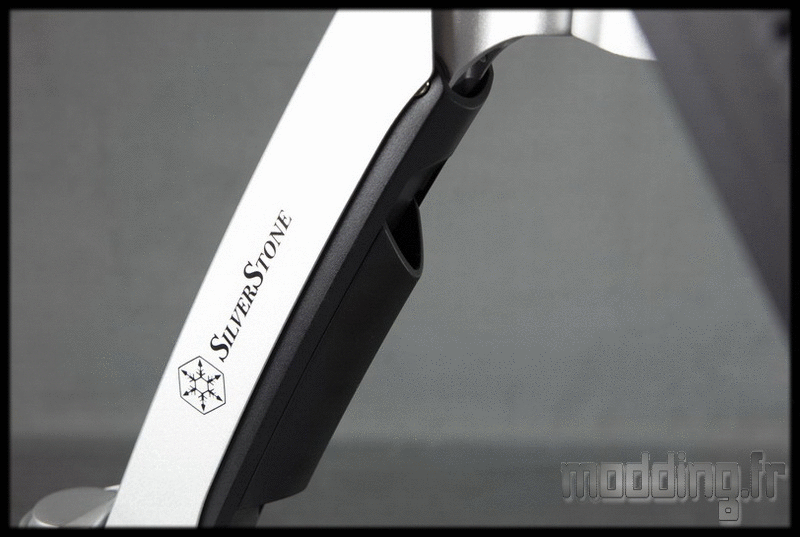

En principe, il n’y pas besoin de retirer la pièce en plastique. une fente permet de passer le câble dans la gouttière en forçant un peu dessus.
Mais il peut s’avérer que la matière plastique soit plus dure que prévu…

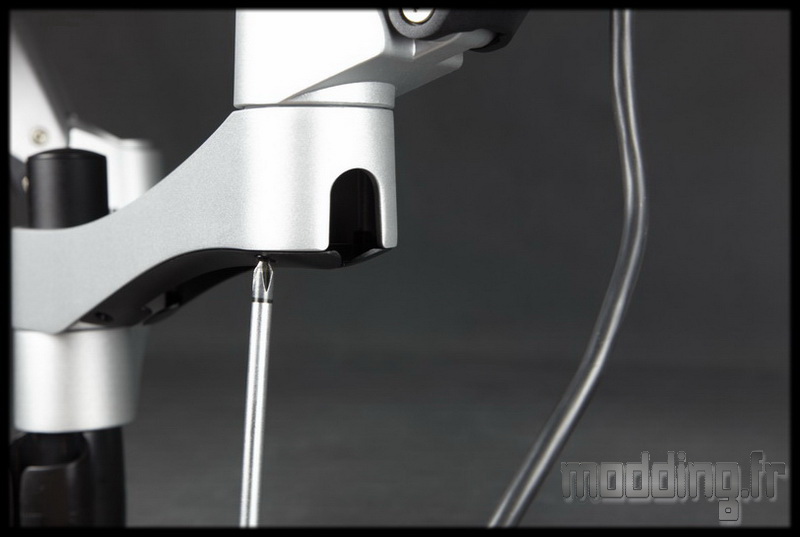

Dans ce cas, on démonte la pièce….

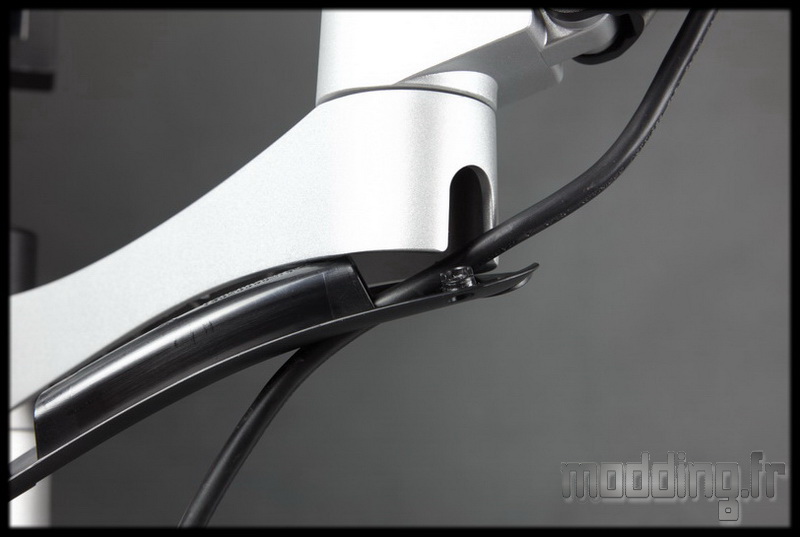

… Ainsi, il y a moins de contrainte pour passer les câbles dans la gouttière.

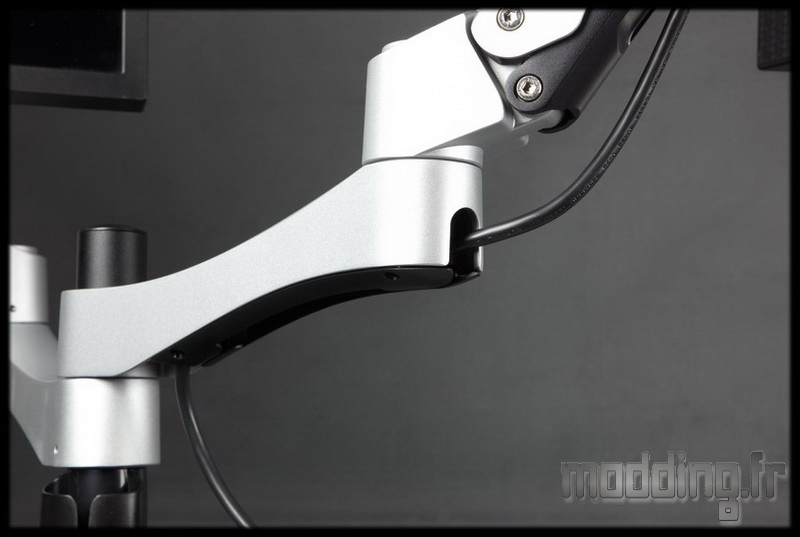

On n’oublie pas de remettre en place le passe câble en revissant le tout.

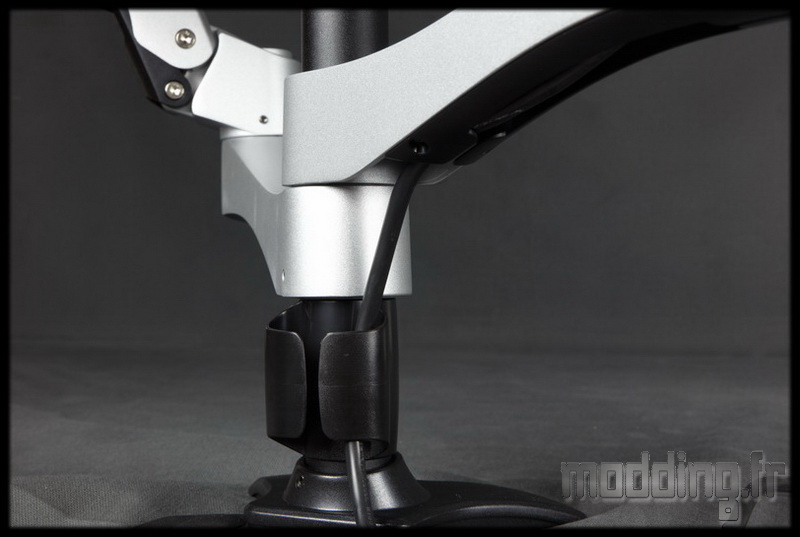

On finit par glisser les câbles des deux écrans dans le manchon du bras principal.
Voilà un rangement des câbles très bien pensé!
