Les différents éléments :

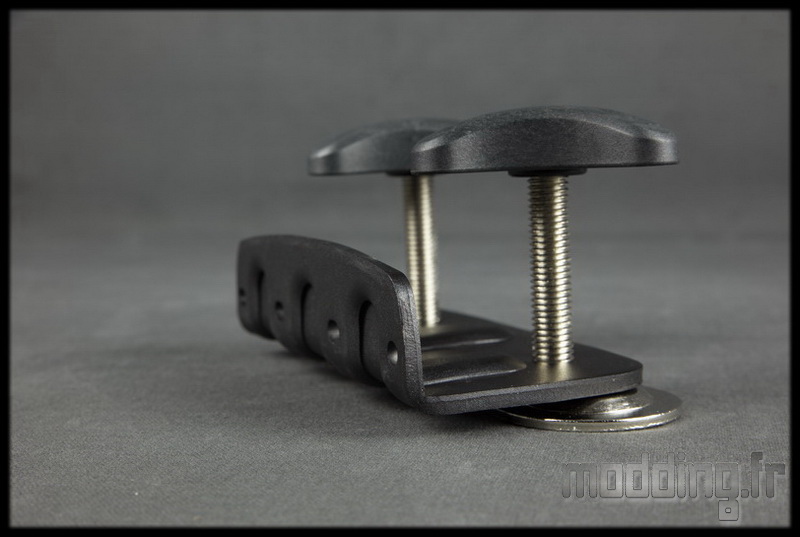

On commence par le pied de l’ARM22SC, ou du moins une partie du système de fixation avec deux vis qui permettront de fixer le support au bureau par serrage.
La platine est en acier bien épais.

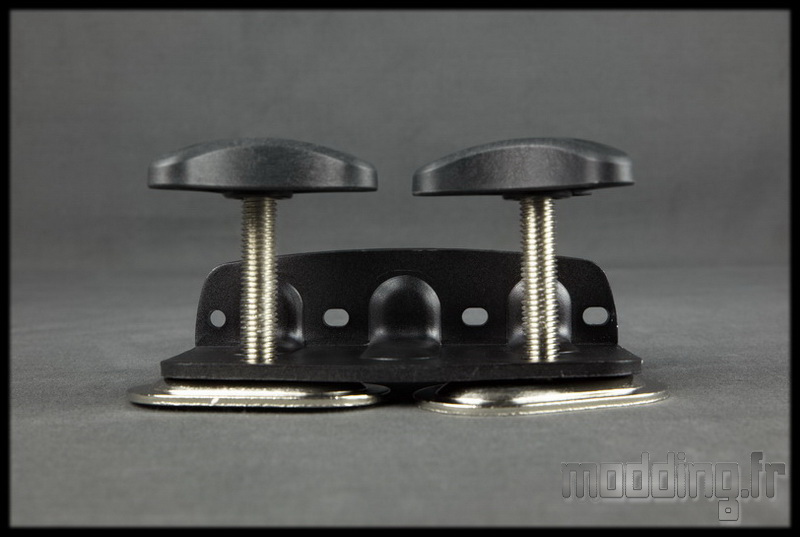

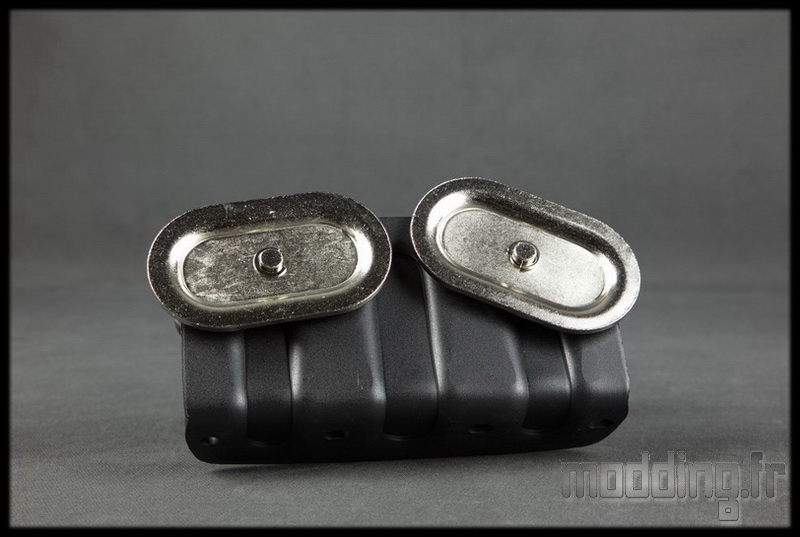

Deux larges plaques se situent au bout des vis pour assurer une bonne prise sous le bureau.
Deux larges écrous en plastique permettent de visser le pied sans outil.

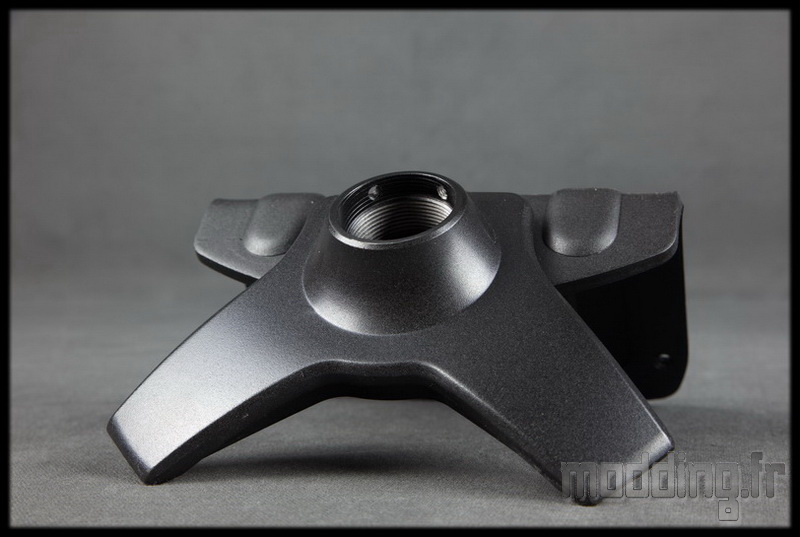

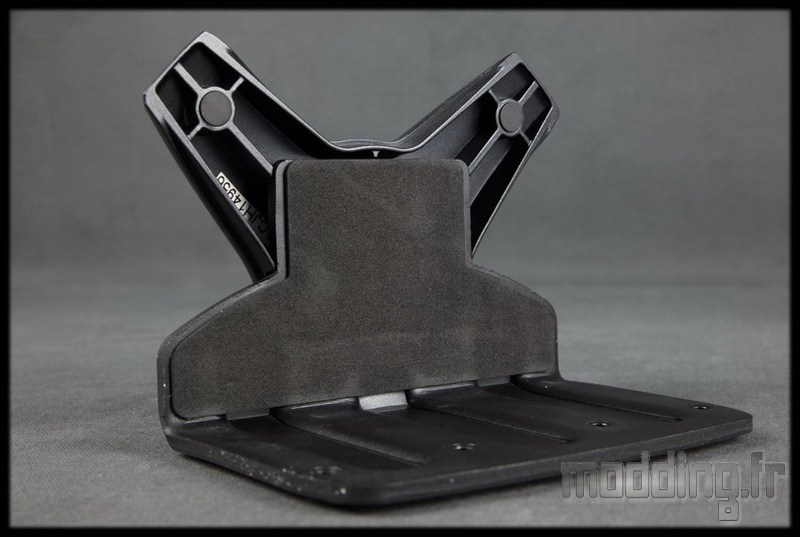

La deuxième partie du système de fixation du support où viendra se loger le bras principal.
En acier d’une épaisseur conséquente, cette partie est pourvue d’une plaque en mousse qui reposera sur le bureau et le protégera du contact de l’acier.

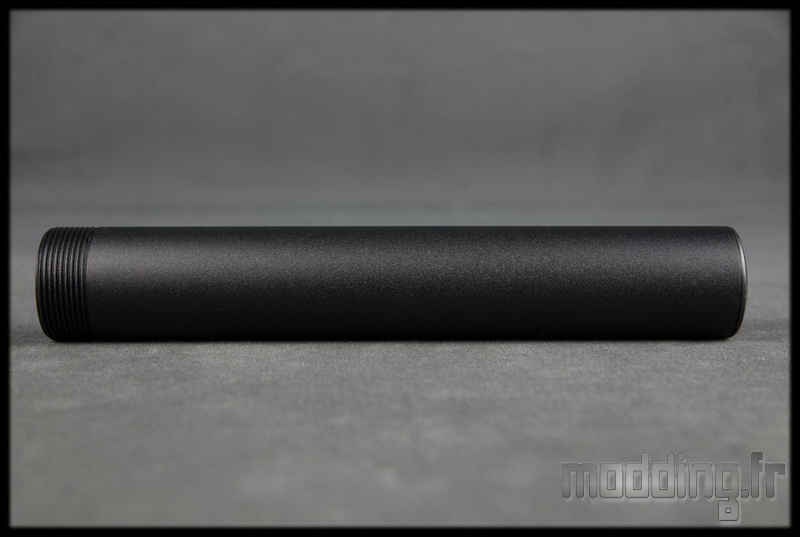

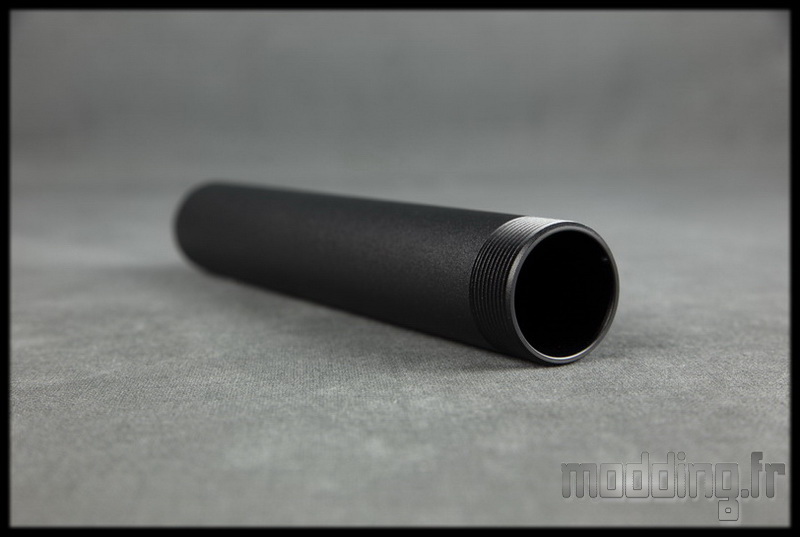

Le bras principal qui recevra les deux bras articulés.
Un tube avec une partie fileté qui prend place sur le système de fixation.
Il mesure 210 mm pour un diamètre de 33.4 mm.

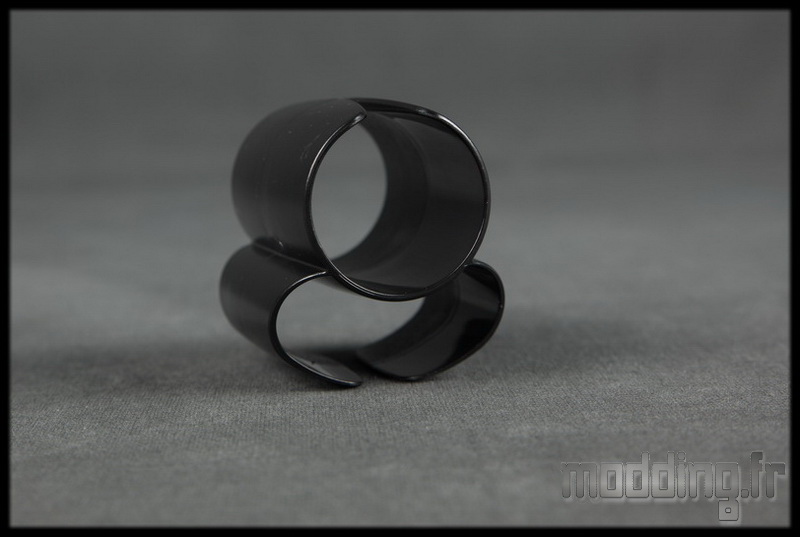

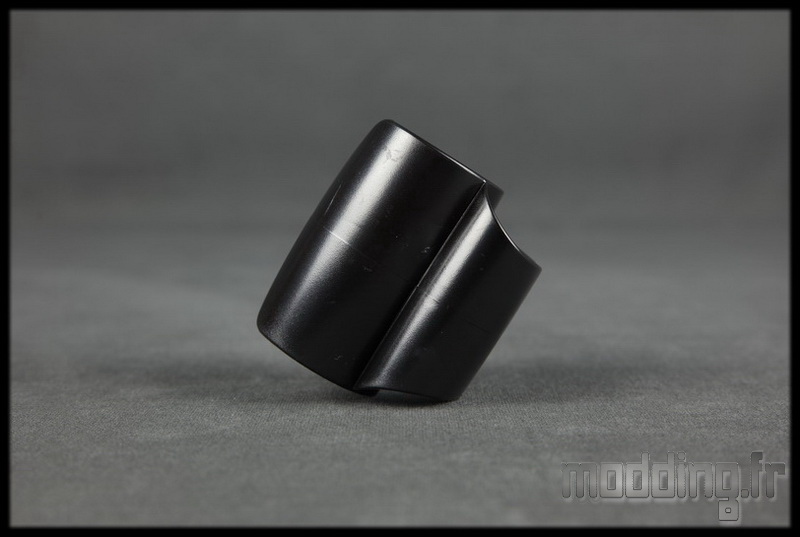

Un manchon plastique qui prend place sur le bras principal.
La partie ovale sert de passe câble.

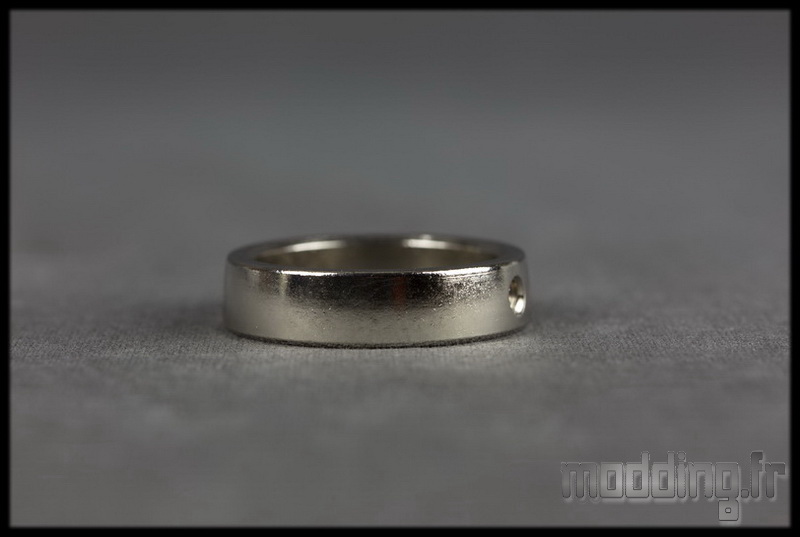

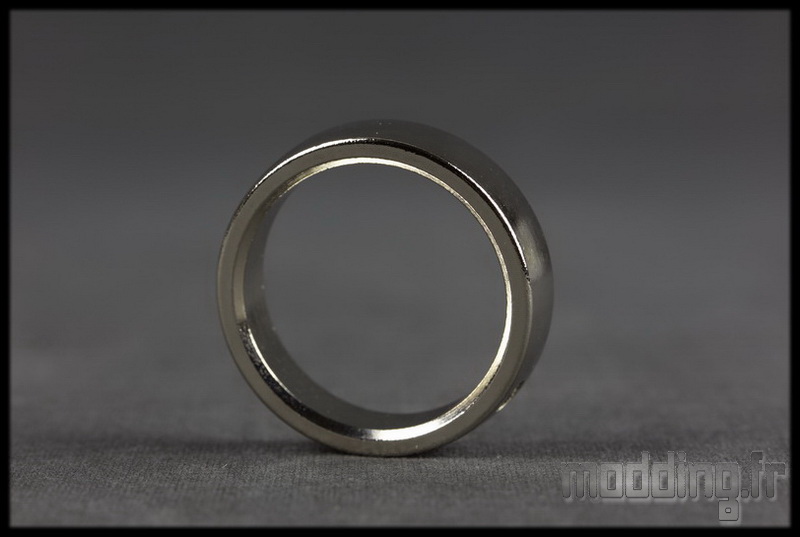

Un anneau chromé pour les réunir tous …
Il sert surtout à isoler le manchon des deux bras articulés qui prennent place juste au dessus.

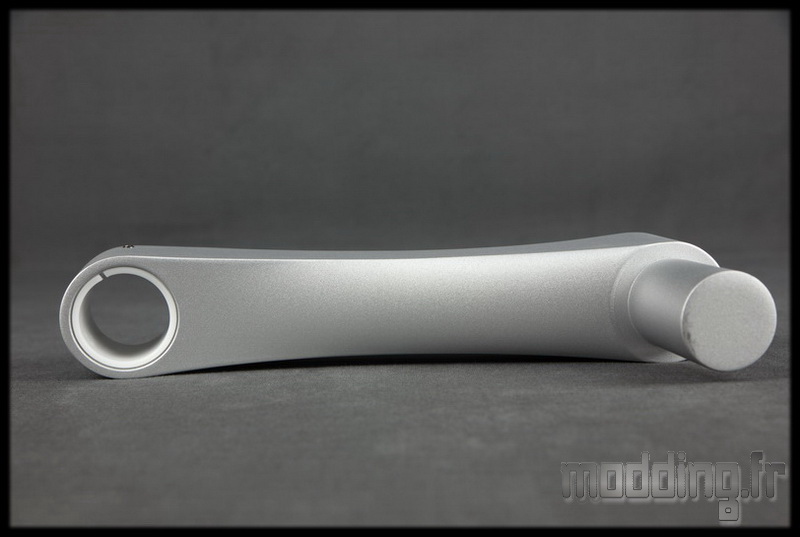

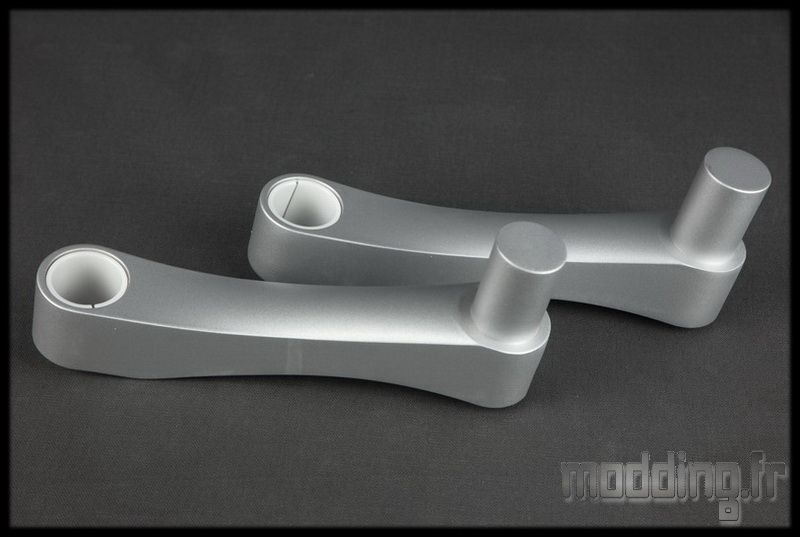

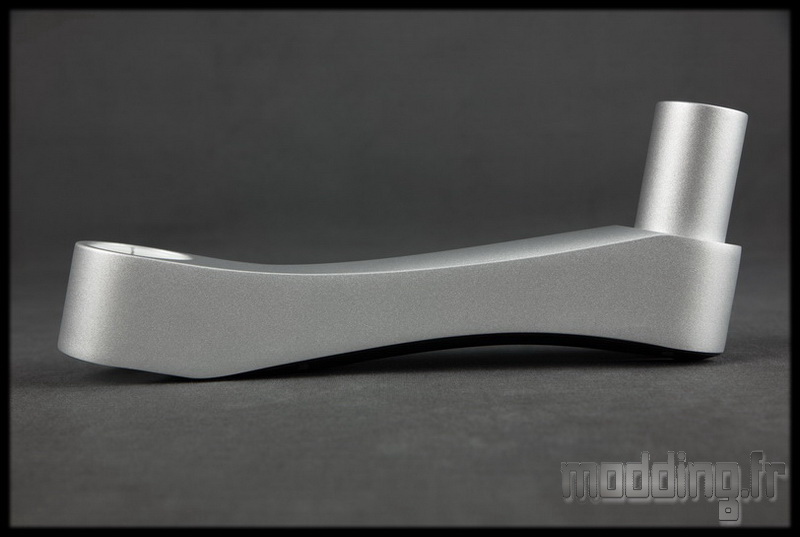

Les deux premières parties des bras articulés.
Ils sont en aluminium de couleur gris argent (ou noire dans la version ARM22SB).
Ils mesurent 200 mm de longueur entre les deux axes de fixation.
Nous avons une bague plastique blanche pour permettre la rotation du bras sur le bras principal.
Un système de vis btr sans tête est présent pour +/- brider cette rotation.

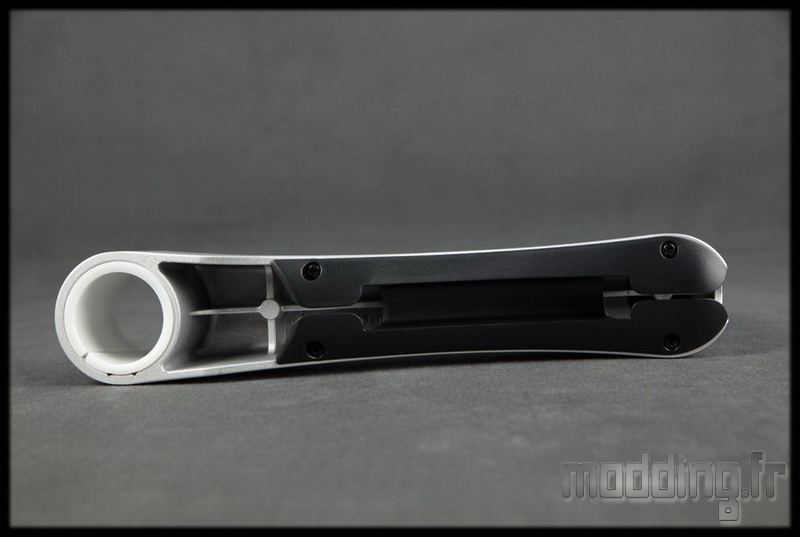

Dessous, nous avons un insert plastique noir. il est fixé à la structure aluminium du bras par 4 vis.
Il sert de passe câble.

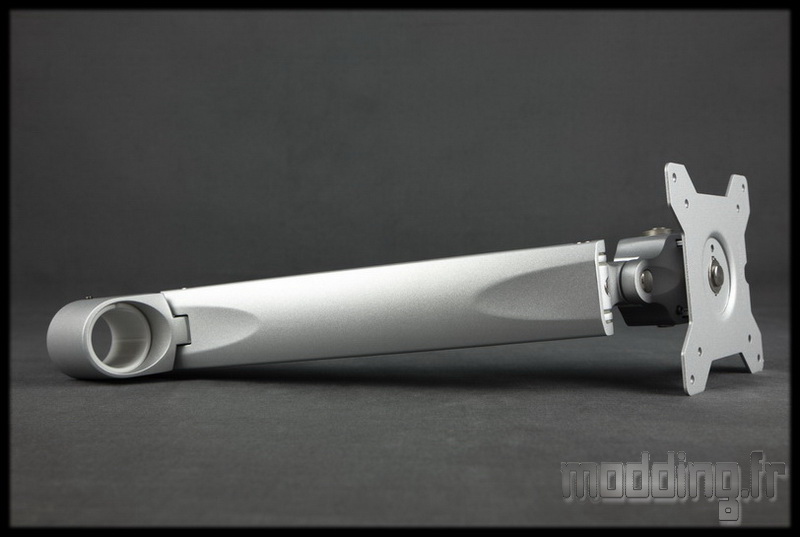

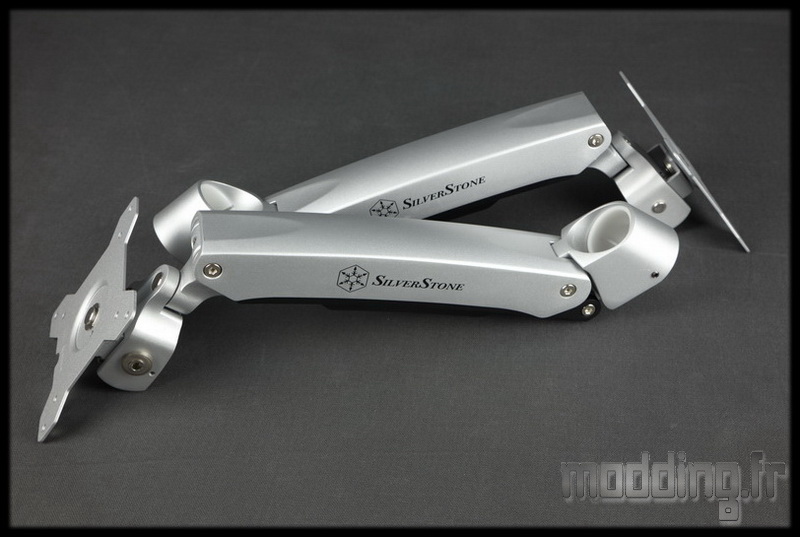

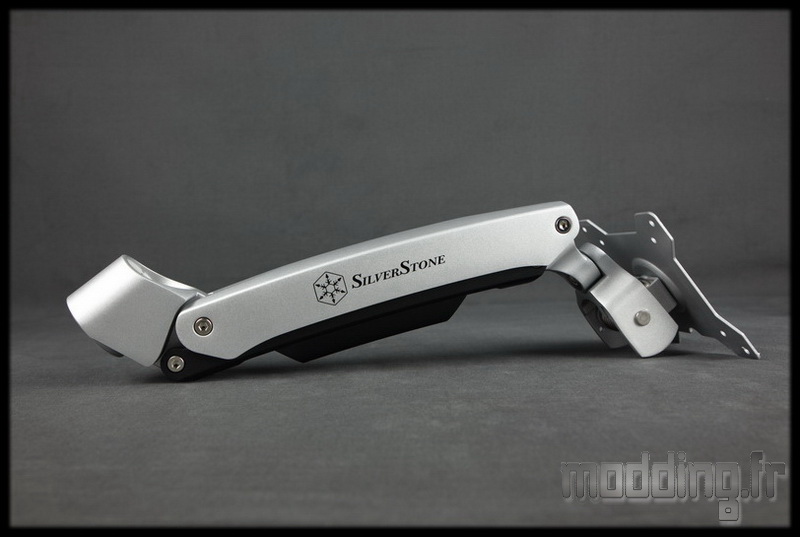

Les deux secondes parties des bras articulés.
Il sont pourvus de deux articulations à chaque extrémité.
Sur les flancs, le logo de la marque est imprimé.
A l’instar des bras primaires, la structure est en aluminium.

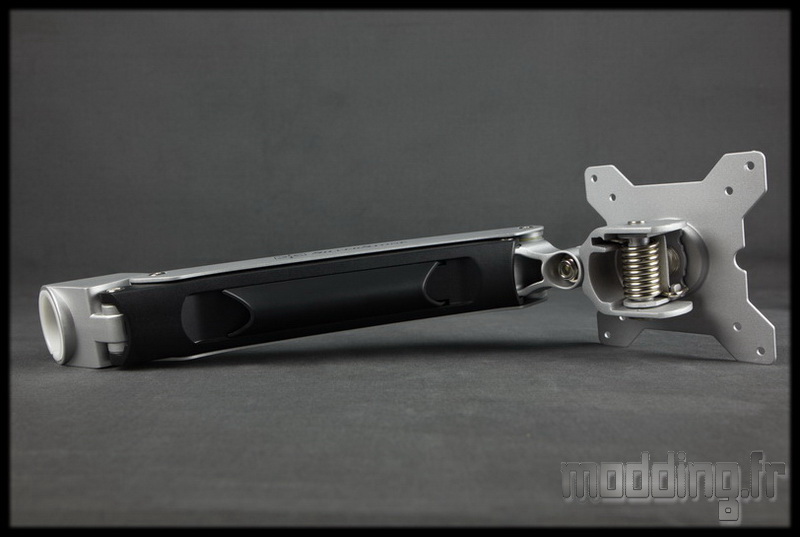

Dessous, nous avons un partie amovible en plastique qui permet de passer les câbles.

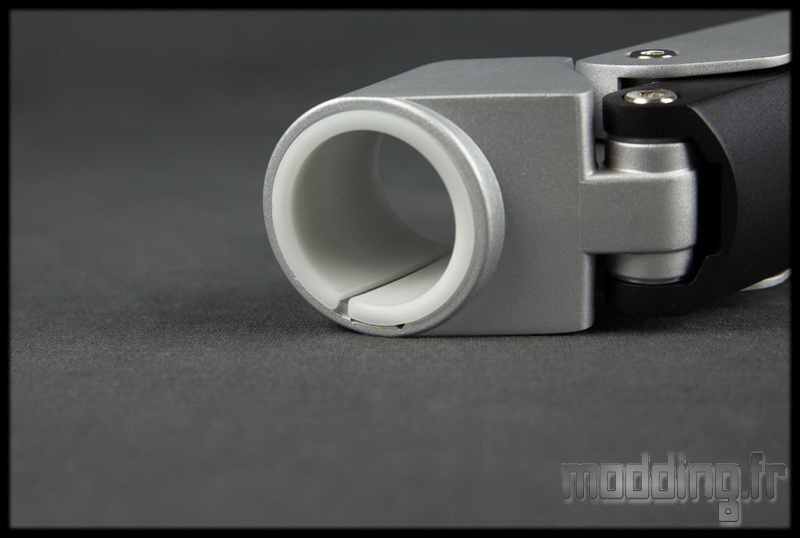

L’articulation inférieure intègre une large bague plastique pour faciliter la rotation avec la première partie du bras articulé.
Ici aussi, une vis btr permet de +/- brider cette rotation.

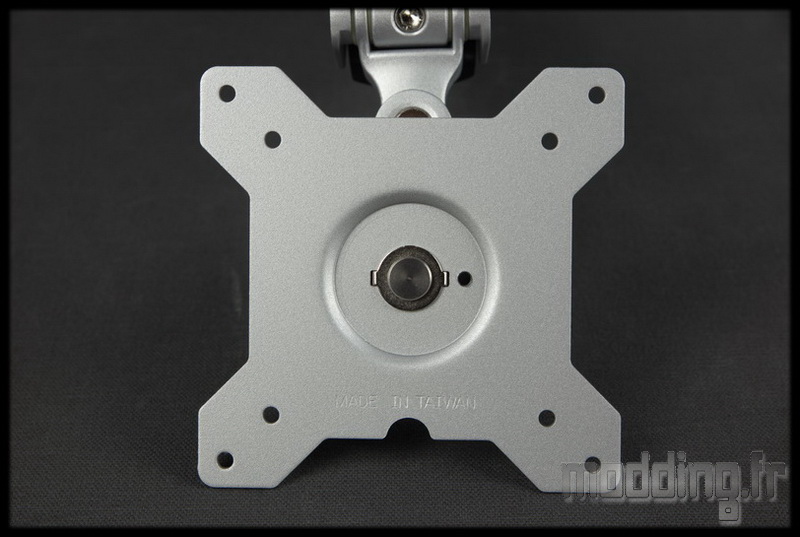

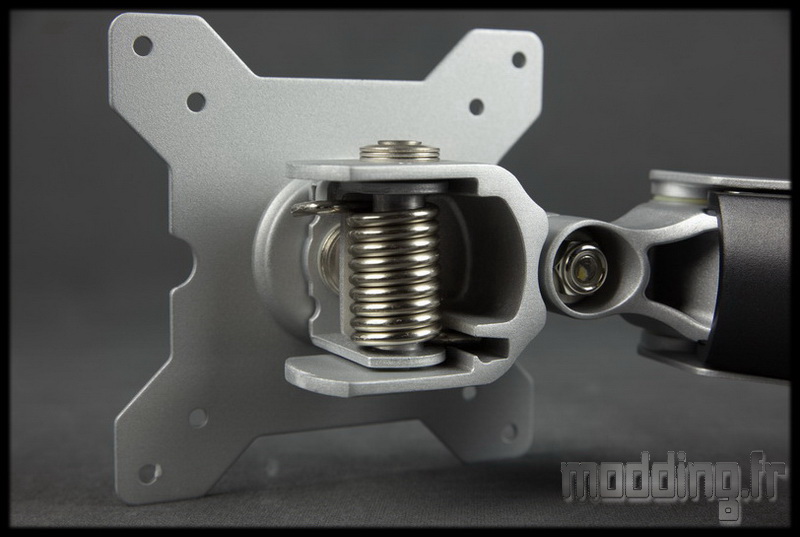

L’articulation supérieure intègre le support de l’écran.
Le carré en aluminium mesure 115 mm de coté.
Nous avons deux entraxes : 75 mm et 100 mm qui correspondent à la norme Vesa MIS-D75 et MIS-D100.
