Le montage : Socket 115x

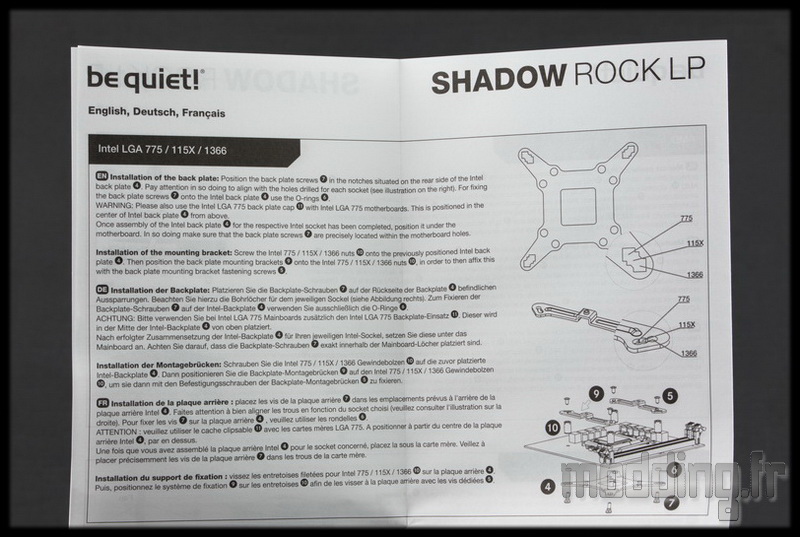

L’une des deux notices, présentes dans le bundle, comporte les étapes de montage du Shadow Rock LP en fonction du Socket.
Les explications sont traduites en plusieurs langues dont le français.
Nous allons voir le montage sur Socket 115x et nous commençons par nous munir de la backplate.
Cette dernière est spécifique au Socket Intel.
Chacune de ses branches intègre trois trous contiguës de forme carré.
Le plus externe est dédié au Socket 1366, celui du milieu pour le 115x et le plus interne pour le 775.

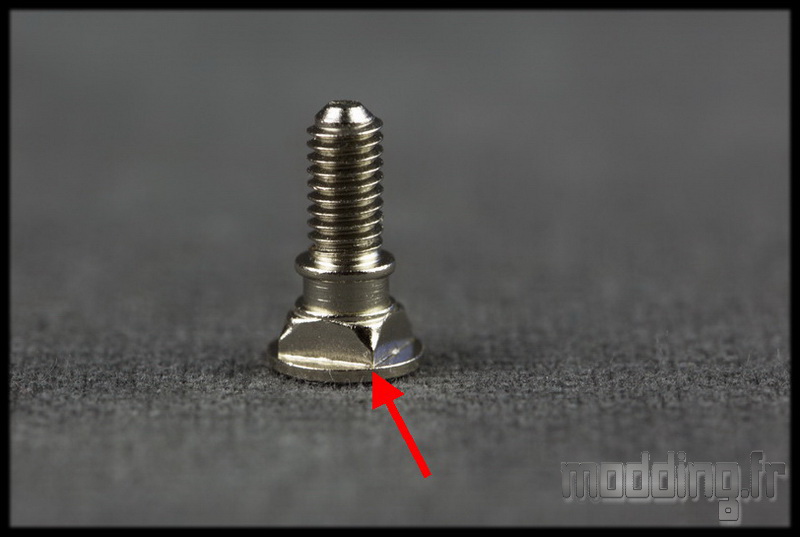

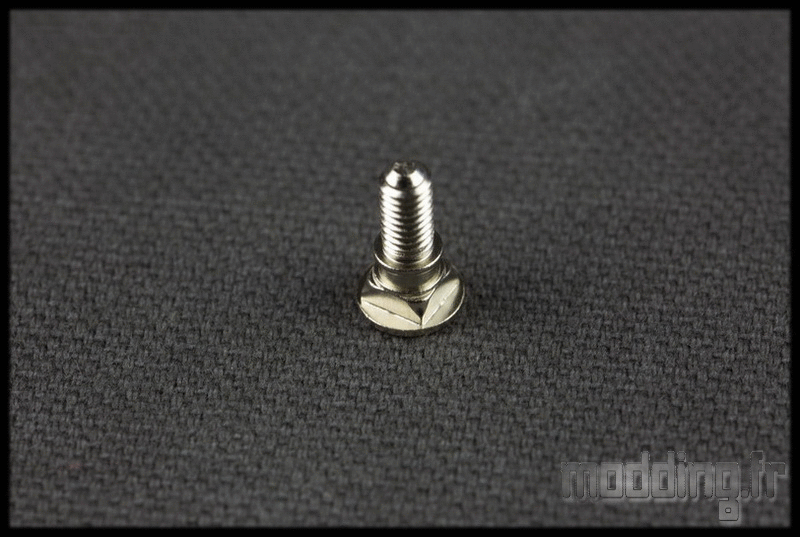

Les vis de la backplate intègrent une base carré pour se bloquer ainsi au sein de ladite backplate et éviter de tourner dans le vide lors du serrage des entretoises.
Nous présentons la vis sur la backplate de façon à ce qu’elle s’insère dans le trou correspondant au Socket (celui du milieu dans notre cas).
Nous prêtons attention à ce que la vis prenne bien place dans le trou carré.
Une fois fait, nous glissons le joint torique jusqu’à la base. Il permet de bloquer la vis sur la backplate et évite tout contact des branches de cette dernière avec le dos de la carte mère.

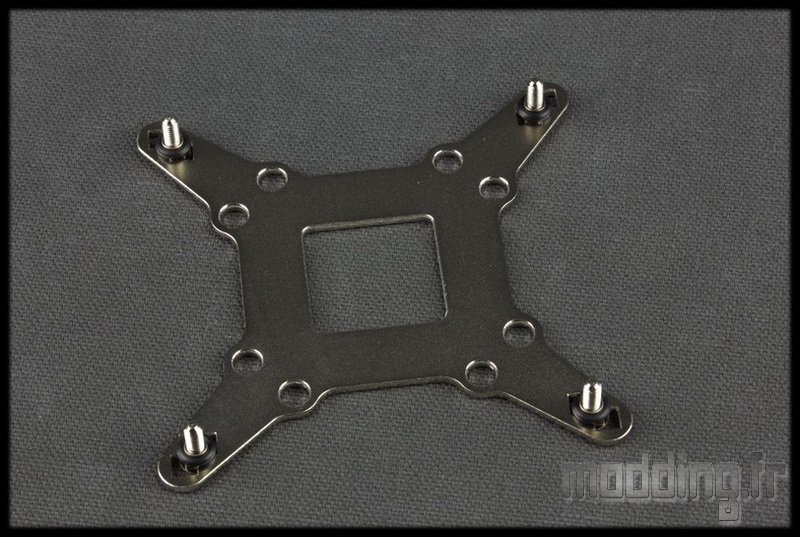

Les 4 vis sont en place.

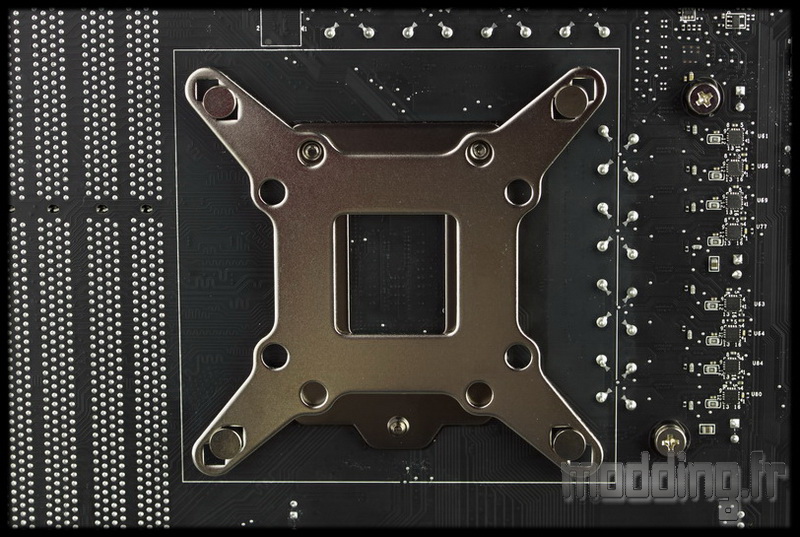

On positionne la backplate au dos de la carte mère.
Peu importe le sens, les trous sont sur tous les cotés de la plaque et correspondent automatiquement aux vis du Socket.

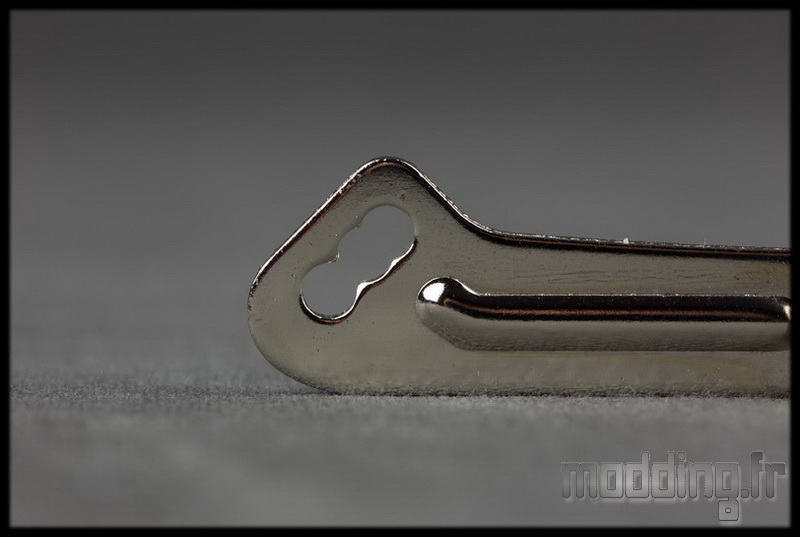

Les pattes de fixation intègrent aussi trois trous contiguës.
Tout comme la backplate, le plus externe est dédié au Socket 1366, celui du milieu pour le 115x et le plus interne pour le 775.

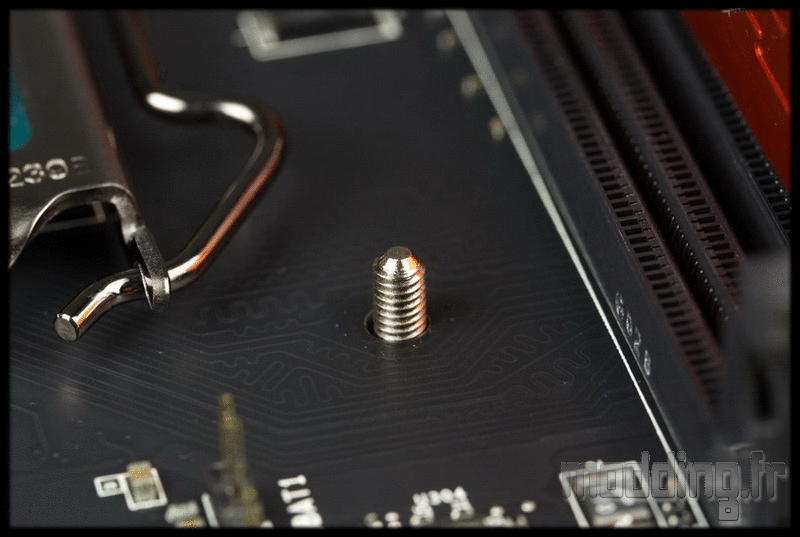

Les vis passent le PCB de la carte mère au travers des trous placés autour du Socket.
On se munit des entretoises.
On les présente de façon à avoir la rondelle plastique vers le PCB de la carte mère.
On serre l’entretoise manuellement.
On présente ensuite la patte de fixation de façon à avoir le trou correspondant au Socket en face du pas de vis de l’entretoise.
Ne reste plus qu’à mettre en place les vis de fixation, le serrage se fera alors au tournevis cruciforme.

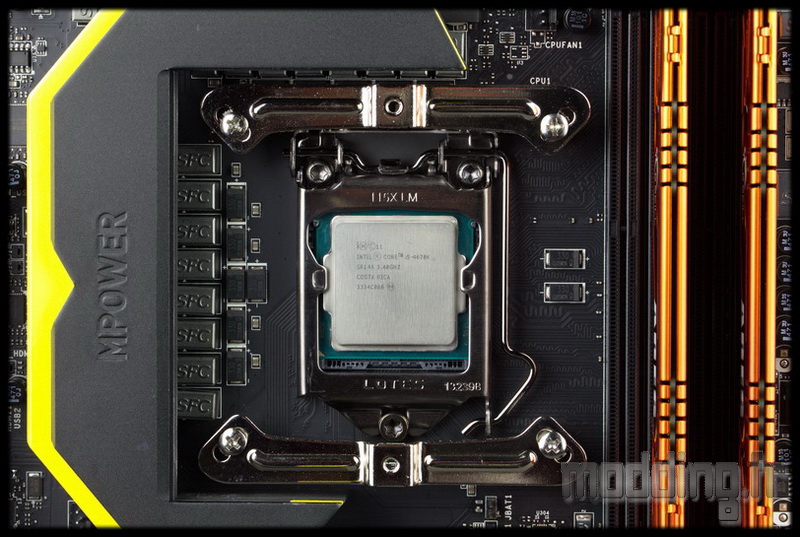

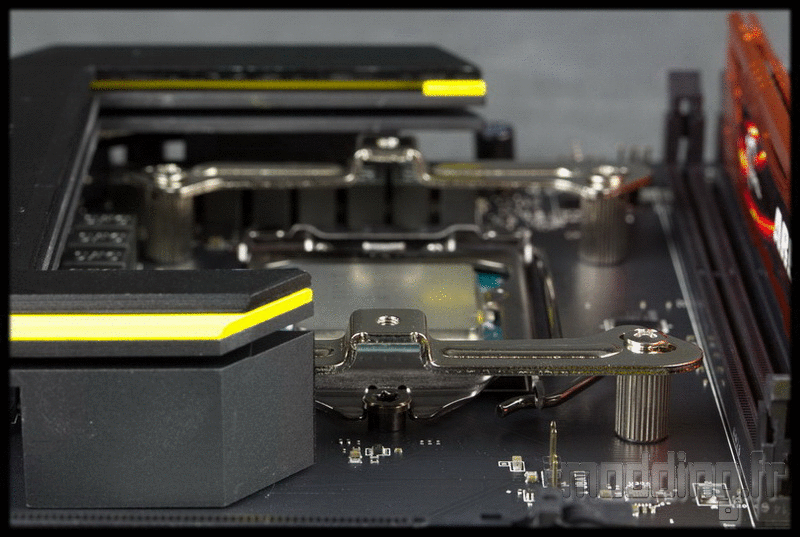

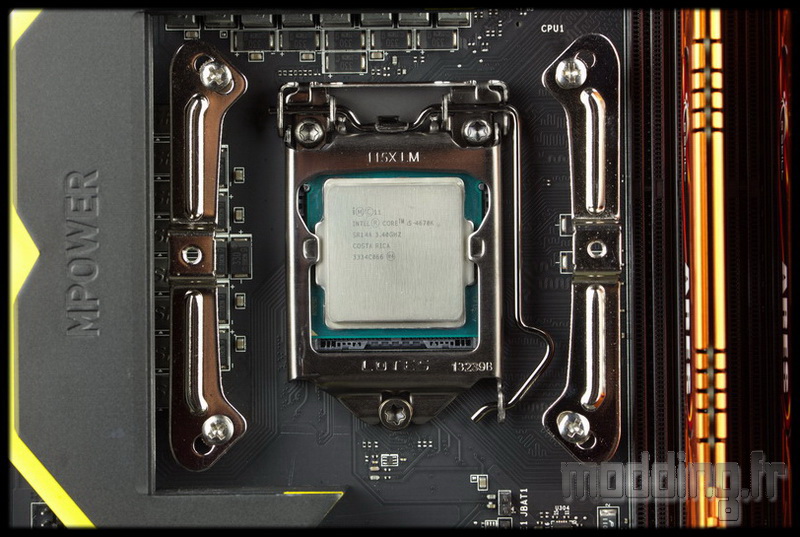

Les pattes de fixation sont en place.
Il y a un sens au niveau de l’orientation de ces pattes avec les coins vers le Socket mais aussi au niveau de leur positionnement par rapport au Socket.
Ainsi placées verticalement, le ventirad sera positionné verticalement.
Pour une position horizontale, il faut aussi changer le sens des pattes de fixation.

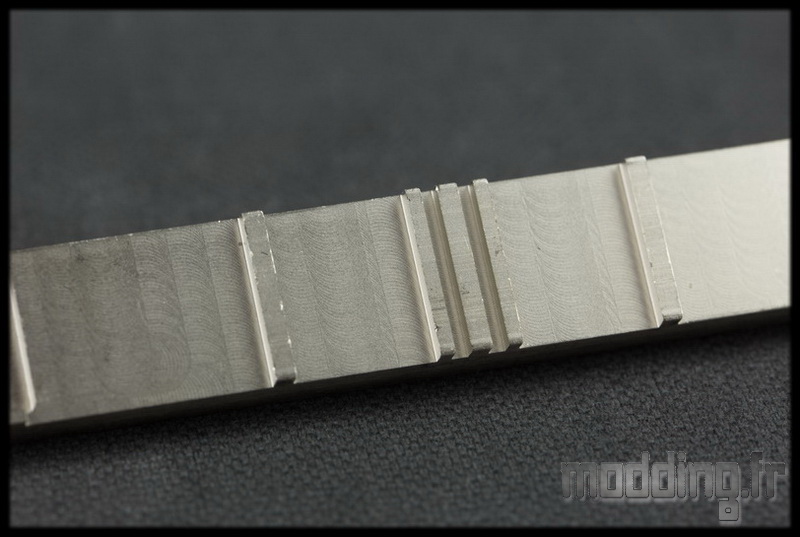

Au niveau du radiateur, nous nous munissons de cette pièce en alu.
Elle présente des encoches plus ou moins espacées.

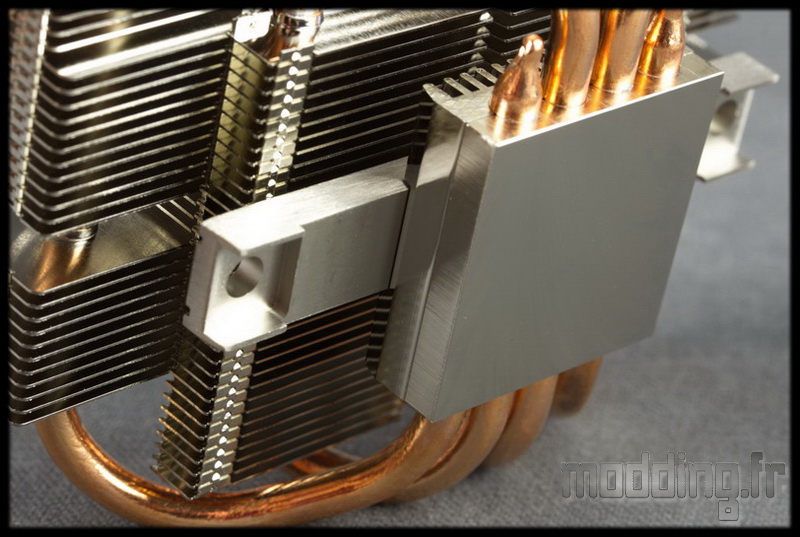

Ces encoches permettent de la placer et de la caler sur la plaque supérieure de la base du ventirad.
On positionne cette barre alu de façon à avoir la même distance qui déborde de part et d’autre de la base.

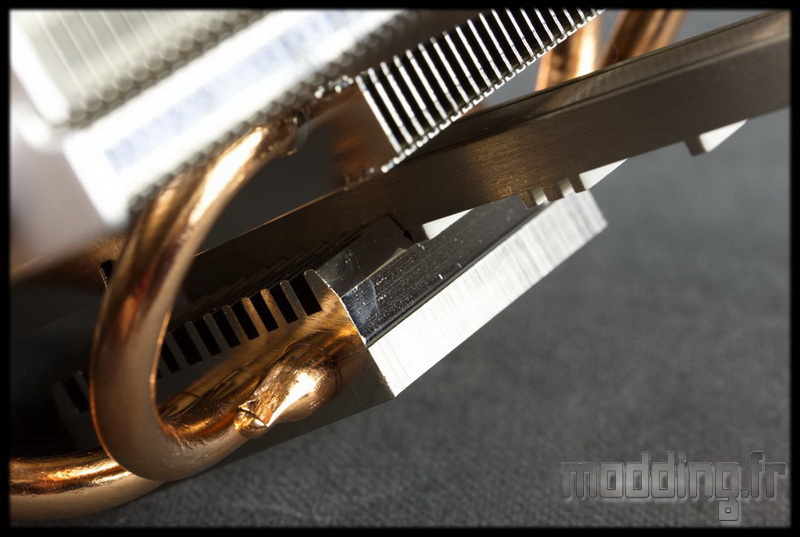

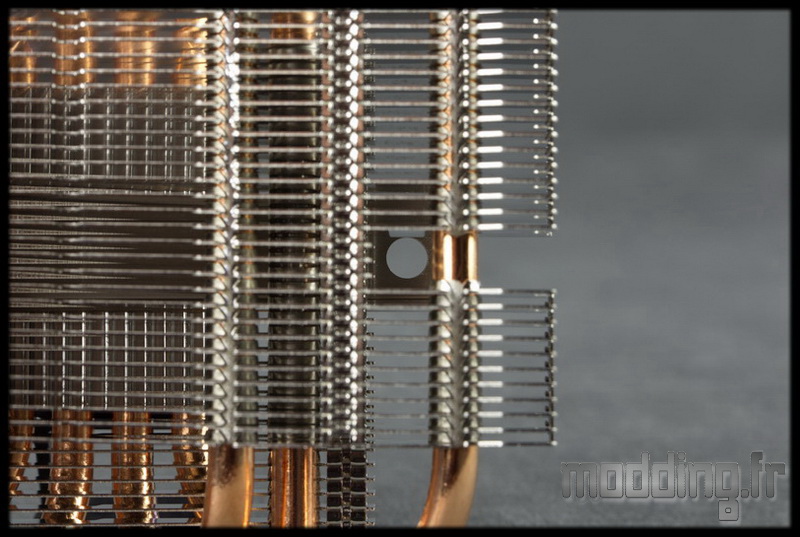

On voit alors que le passage des vis correspond bien à l’espace pratiquée par les ailettes plus courtes du radiateur supérieur.

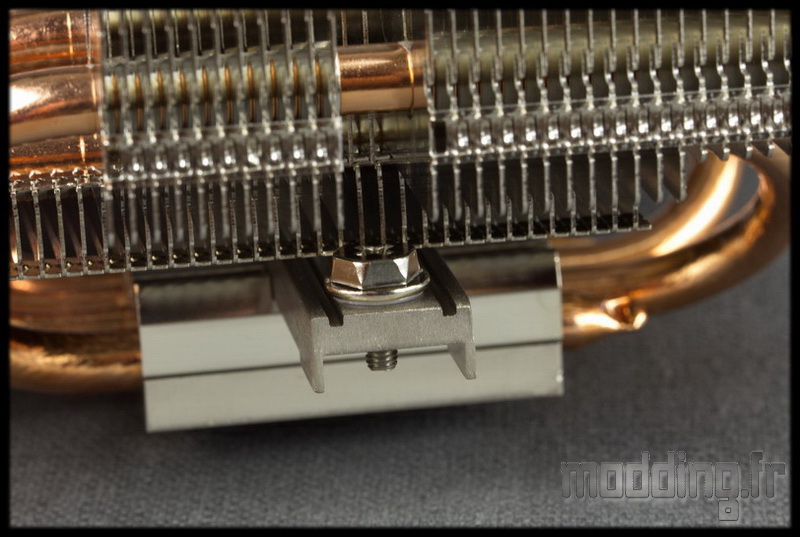

Il faut ensuite positionner les deux vis de fixation du ventirad sur cette barre alu.
La pâte thermique étant déjà en place, on passe à la fixation du ventirad sur les pattes.
On présente le radiateur de façon avoir la barre sur les encoches des pattes de fixation.
Tout en maintenant le radiateur sur le CPU, on commence à visser alternativement les deux vis.
Un tour de tournevis à chaque fois afin que la base reste bien parallèle au CPU.

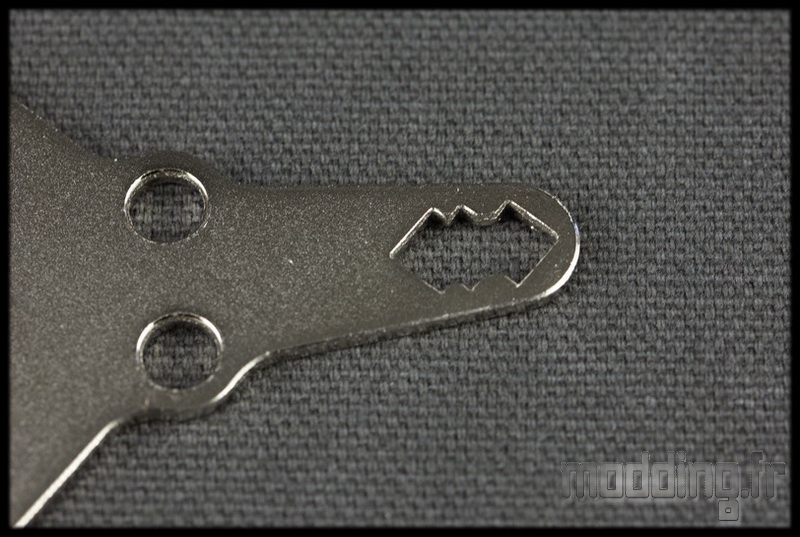

Au lieu du tournevis, on peut utiliser la clé fournie dans le bundle… mais c’est, à notre sens, moins pratique.
Le serrage se fait à fond.

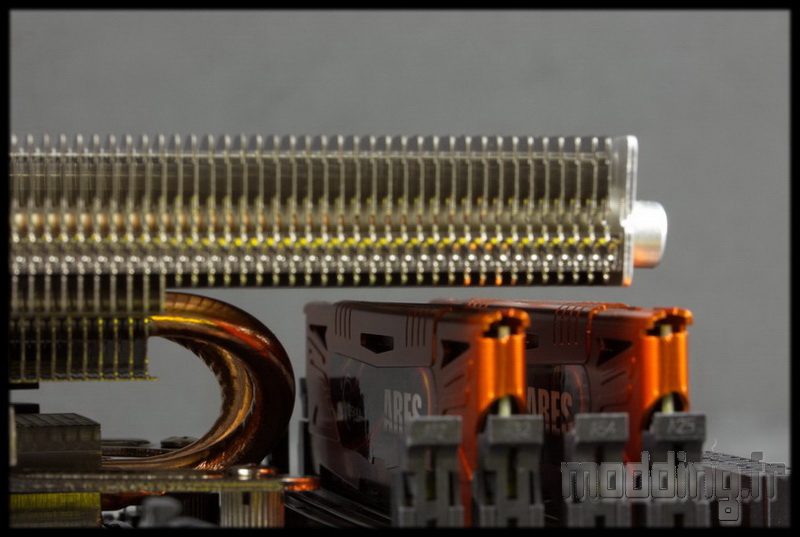

LP = Low Profil!
Il vaut mieux alors se munir de barrettes mémoires de même catégorie!

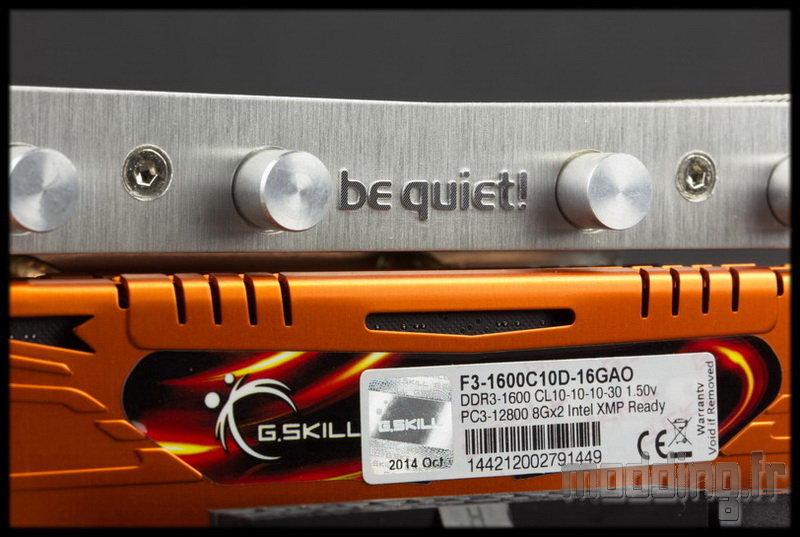

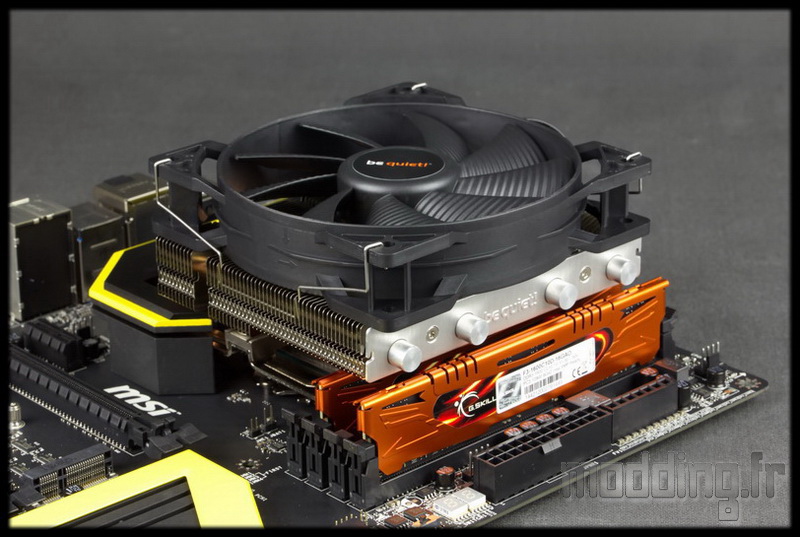

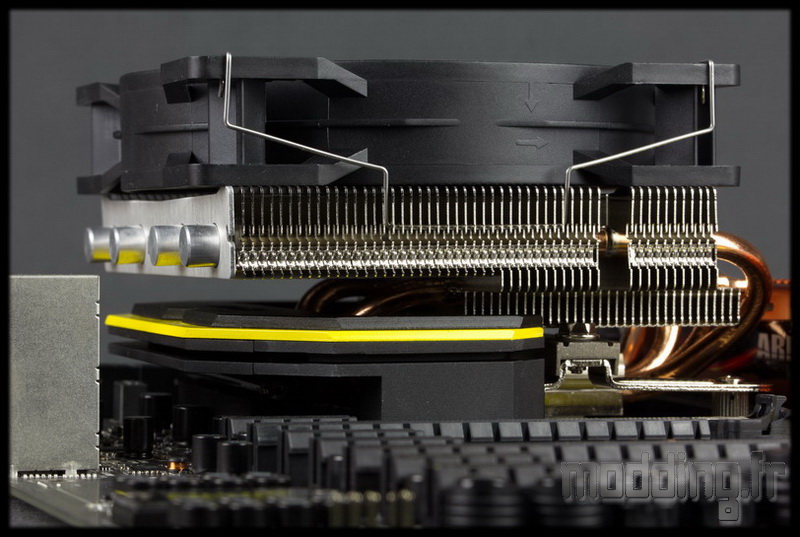

Notre kit d’Ares G.Skill mesure 33 mm de hauteur…. Il reste à peine 2-3 mm d’espace.

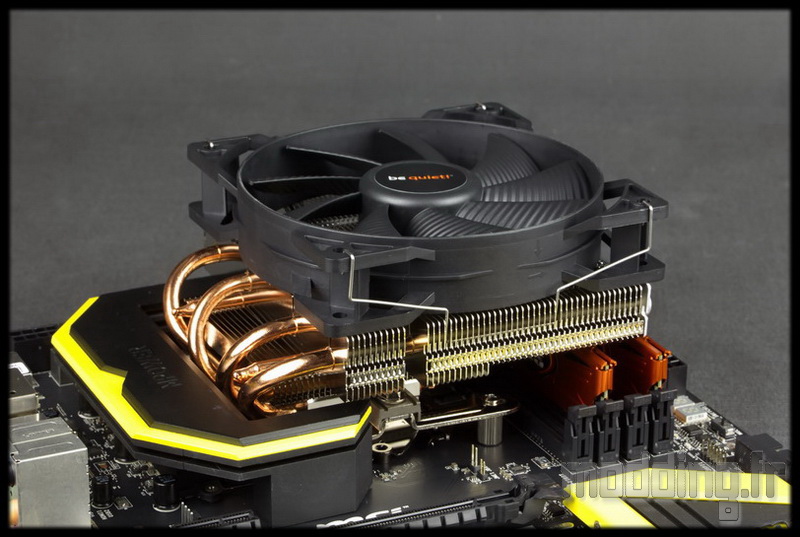

Nous mettons en place le ventilateur et on se retrouve avec les 75.4 mm de hauteur totale!
De quoi rentrer sa config dans un boitier où la hauteur sous plafond est limitée.

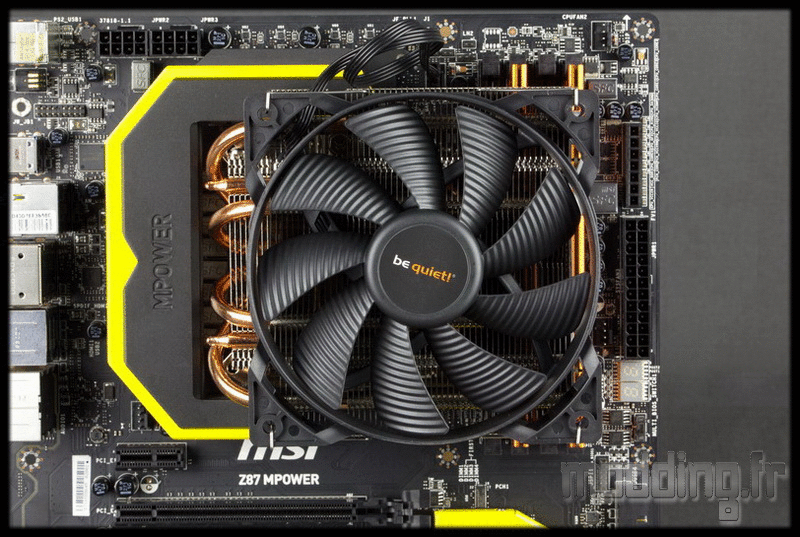

La place est bien sur comptée du coté de la mémoire, mais, de l’autre coté, le Shadow Rock LP ne vient pas toucher les volumineux dissipateurs de notre carte mère de test.

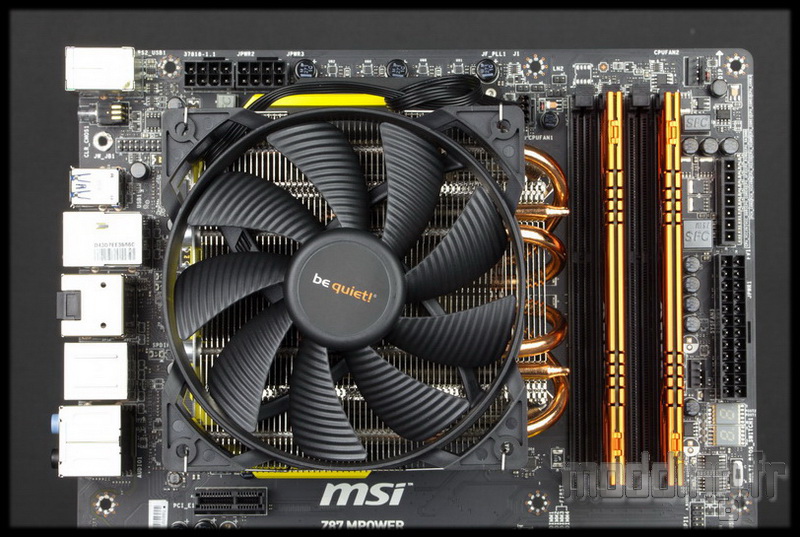

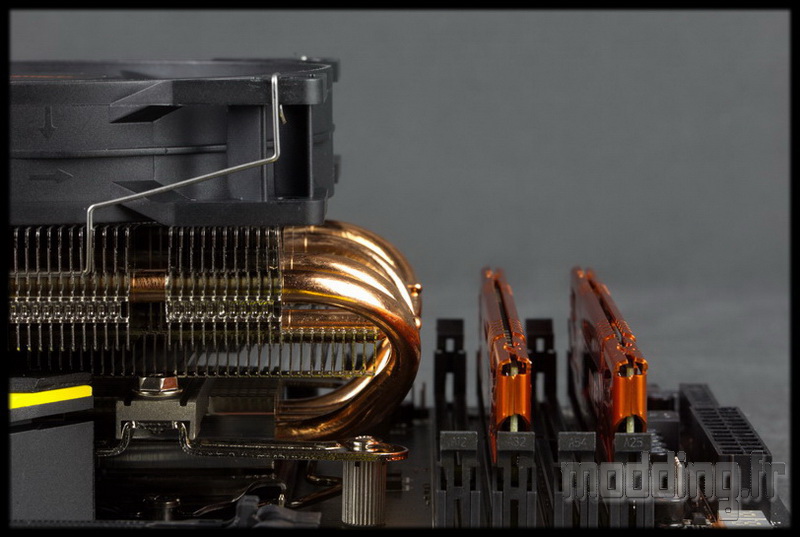

Cependant, si nous plaçons le ventirad sur une carte mère ATX ou Micro ATX, nous pouvons changer l’orientation du Shadow Rock LP en positionnant les caloducs vers les slots mémoires.
Ainsi, nous n’avons plus de contrainte sur le type de barrette à mettre en place.
Pas de soucis au niveau de notre dissipateur.

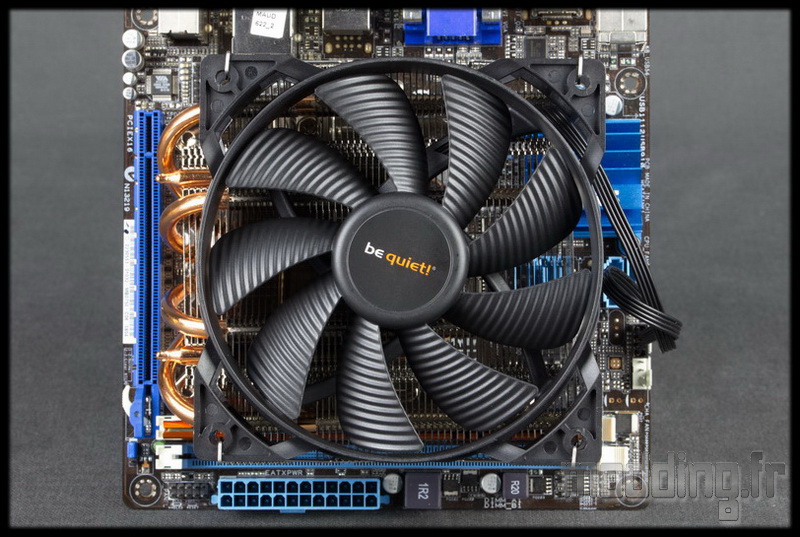

Mais dans le genre de boitier auquel se destine le Shadow Rock LP, c’est plutôt une carte mère mini ITX qui prend place.
Sur ce type de carte mère, nous allons devoir orienter le ventirad de façon à rendre accessible le port PCIe, du moins si le besoin s’en fait sentir.

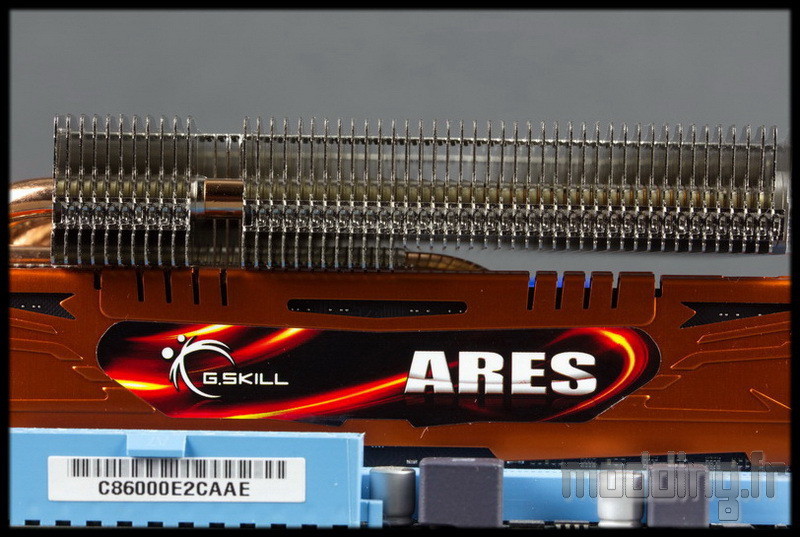

Dans ce cas, la double épaisseur du radiateur supérieur diminue la place au niveau des slots mémoires.
Notre kit Ares de G.Skill passe pile poil dessous…
Ne reste plus qu’à brancher le ventilateur sur la prise CPU Fan et c’est parti pour la page suivante : Les tests.
