Tests :
Config de test :
Niveau sonore
Les ventilateurs du Saberay White
Un test est effectué sur les ventilateurs du boitier :
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Corsair HX750 Platinum en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, elles sont contrôlées par un multimètre.

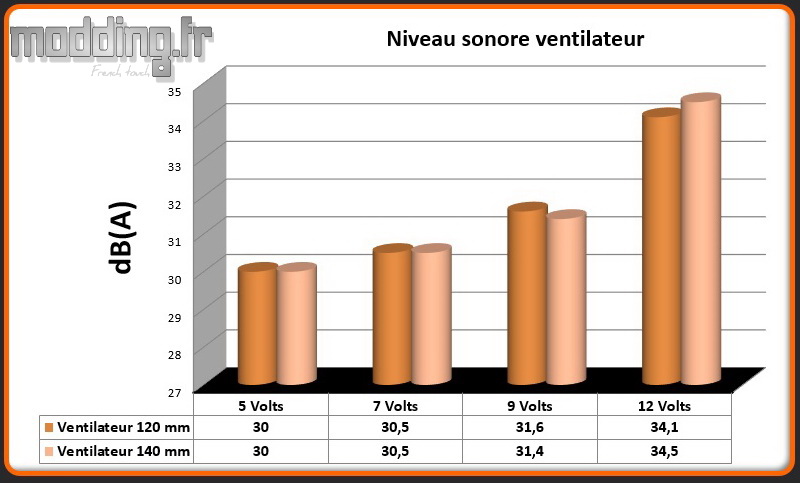

Niveau sonore
Vitesse de rotation
Quel que soit leur diamètre, les ventilateurs du Saberay White sont plutôt discrets. ils deviennent même inaudibles dès que l’on réduit la tension à 9 V.
Une fois branchés sur le Rheobus du boitier, il est superflu de positionner le curseur sur la position “Silent Mode” vu que la position “Balance Mode” alimente les ventilateurs en 7 V.
Ambiance sonore
Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, à mi-hauteur.
- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5 V – Ventilation H60 20% (AIO 20% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation H60 20% (AIO 20% – Boitier 12 V)
- Ventilation boitier 5 V – Ventilation H60 100% (AIO 100% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation H60 100% (AIO 100% – Boitier 12 V)
Le ou les ventilateurs du boitier sont branchés sur des adaptateurs Molex en 5 V et 12 V, le ventilateur de notre AIO est géré dans le bios par QFan Control.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (mode hybride).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…ni même une mouche! en même temps, elles bronzent à la plage….).
Pour avoir un relevé ‘’référence’’ du niveau sonore, nous avons soumis au sonomètre la config hors du boitier avec un relevé à 30 cm (pour palier à la distance dans un boitier) en position latérale et au-dessus telle que la carte mère et le H60 se positionnent dans le boitier.
La colonne “AIO 100% – Boitier 5 V” permet de quantifier la filtration de la nuisance sonore issue de notre configuration. Le Saberay White gomme de façon significative ce bruit. Certes sur le relevé pris au-dessus du boitier, nous sommes moins bons que d’autres boitiers, mais ces derniers disposent d’un Top exempt d’une quelconque grille Mesh.
Une fois que l’ensemble de la ventilation est au repos, le Saberay White se révèle être bien silencieux, et ce, même avec quatre ventilateurs.
Si l’on pousse la ventilation du boitier ainsi que le ventilateur de notre H60 à plein régime, le niveau sonore augmente en conséquence, mais on constate que l’augmentation du niveau sonore des ventilateurs du Saberay White est largement couverte par notre H60.
Nous avons réalisé un autre relevé en plaçant le sonomètre à 25 cm de la façade.
Ceci afin de quantifier la différence du niveau sonore avec la plaque acrylique en place ou la grille Mesh.
Forcement, la plaque acrylique filtre mieux le bruit émis par les trois ventilateurs installés à l’avant du boitier, notamment quand leurs pales tournent à pleine vitesse. Nous constatons un écart de quasiment 3 dB(A).
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au-dessus de la carte graphique.
Le relevé des températures de la carte mère (sonde SYSTIN et CPUTIN) et de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Le ventilateur du H60 est configuré dans le bios par QFan Control comme suit :
- 0° –> 40° = 20%
- 40°–> 55° = 20% –> 100%
- 55° et + = 100%
On effectue les relevés avec la ventilation du boitier à 5 V et à 12 V sous :
- OCCT CPU
- OCCT CPU + démo en boucle de 3D Mark Fire Strike.
OCCT CPU
OCCT CPU + Fire Strike
Lors du test OCCT, nous ne notons aucune différence significative au niveau du CPU. La carte graphique semble cependant ne pas apprécier la diminution du flux d’air même si lors de ce test, elle n’est point sollicitée.
Lorsque l’on associe OCCT avec 3D Mark, la carte graphique entre en action et réchauffe l’atmosphère au sein du Saberay White… L’écart se creuse au niveau du processeur où le fait d’augmenter la vitesse de rotation des ventilateurs du boitier permet de gagner 5°.
La carte graphique compense en activant un peu plus sa propre ventilation.
Nous avons réalisé ce dernier test avec la façade en acrylique puis en remplaçant celle-ci par la grille Mesh. Force est de constater que le boitier respire nettement mieux avec cette grille !
Les valeurs obtenues en 5 V avec la grille Mesh sont dans l’ensemble du même niveau que les relevés effectués avec la plaque acrylique, mais en alimentant les ventilateurs du boitier en 12 V.
Nous allons comparer les résultats avec ceux relevés sur la configuration hors du boitier (Référence) et avec les boitiers précédemment testés embarquant cette configuration. Cela permet de comparer leur capacité à évacuer la chaleur engendrée par les composants.
Nous prenons seulement en compte les résultats du test du boitier effectué avec leurs ventilateurs alimentés en 12 V.
Les résultats sont exprimés en valeur delta, c’est-à-dire la différence avec la température de l’air ambiant.
Comparatif OCCT CPU
Comparatif OCCT CPU+Fire Strike
Nous allons surtout nous intéresser au second tableau qui permet de confirmer que la grille Mesh installée sur la façade permet au Saberay White de mieux se placer par rapport à la concurrence.
Certes, cela gâche le style de cette façade, mais avec une plaque acrylique qui est quasiment collée à la structure du carénage, il est alors difficile aux ventilateurs de récupérer l’air venant de l’extérieur.
