[TEST] Boitier Enermax Saberay White

L’intérieur :

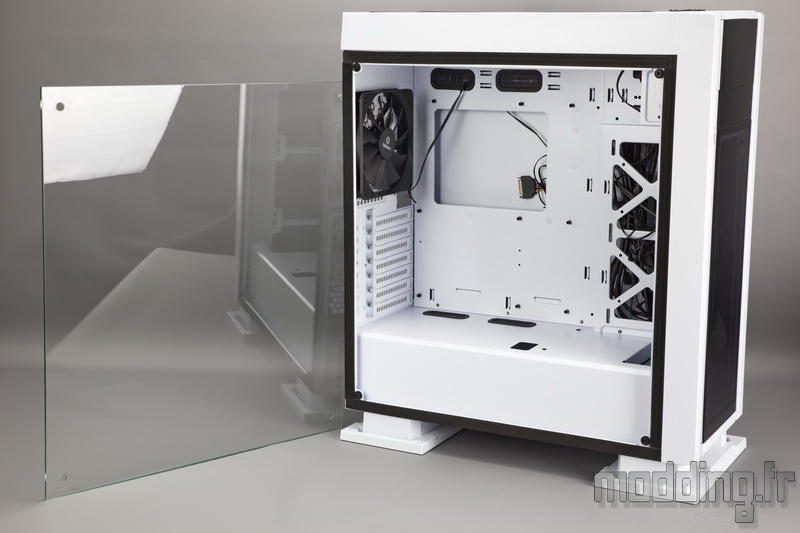

Notre Saberay White présente un intérieur entièrement vêtu de blanc ou presque si nous tenons compte des ventilateurs, des différents câbles et pièces en caoutchouc.
La vitre en verre trempé arbore une surface totalement claire.

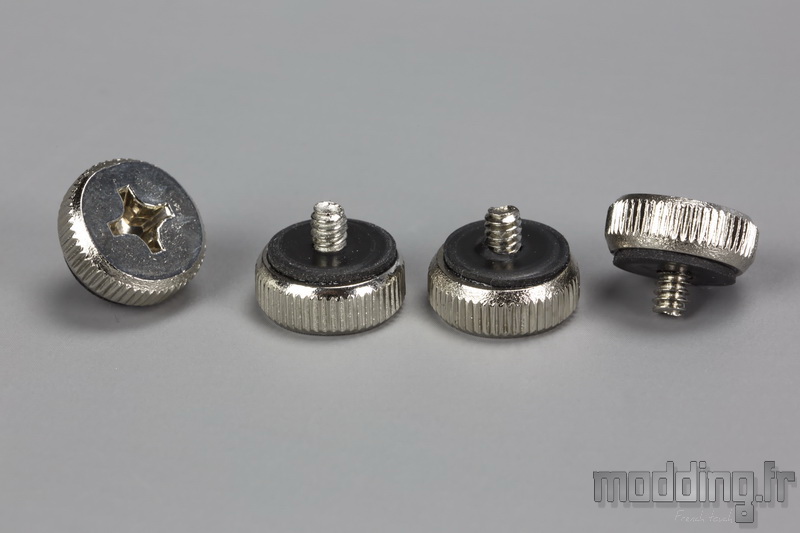

Les vis à mains, maintenant les portes en place, sont dotées d’une rondelle en caoutchouc.

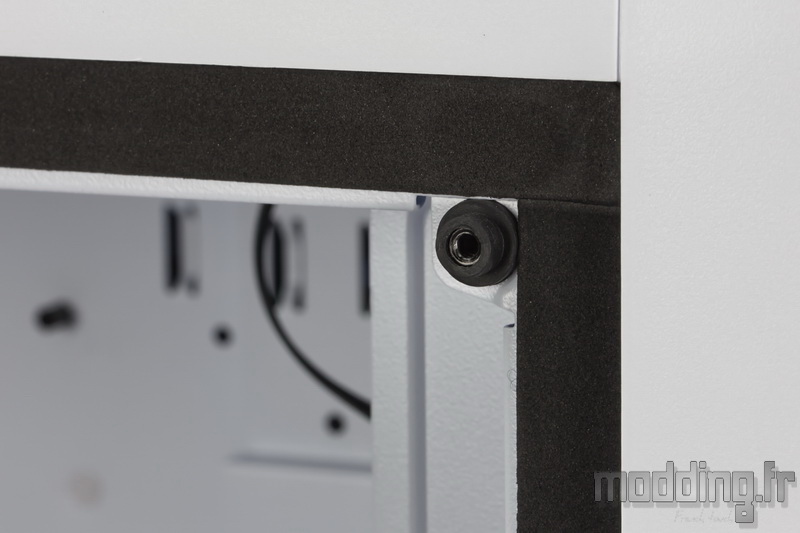

Les différents points de fixation de ces portes, intègrent leur propre embout en caoutchouc.

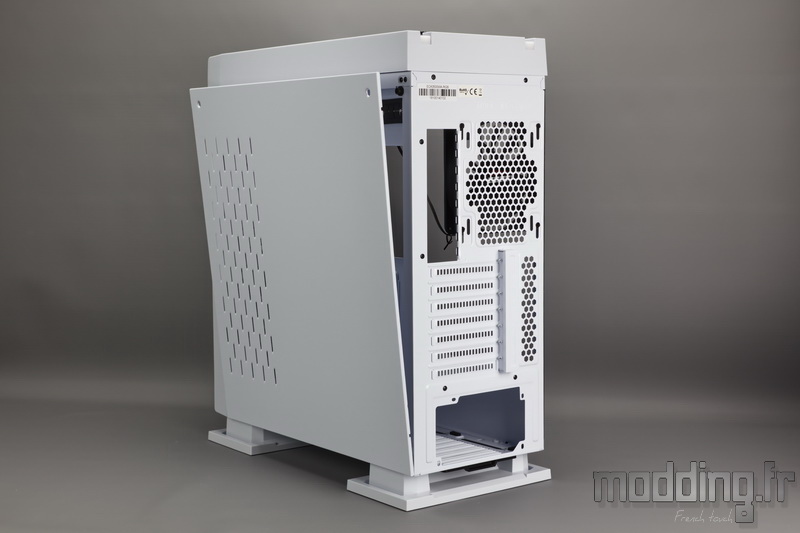

Nous avons vu que le panneau en verre trempé est maintenu au châssis par 4 vis à main alors que la porte controlatérale ne l’est que par seulement deux vis à main.
Une fois ces dernières retirées, la porte s’entrouvre par son bord supérieur alors que son bord inférieur reste encore ancré sur le châssis.

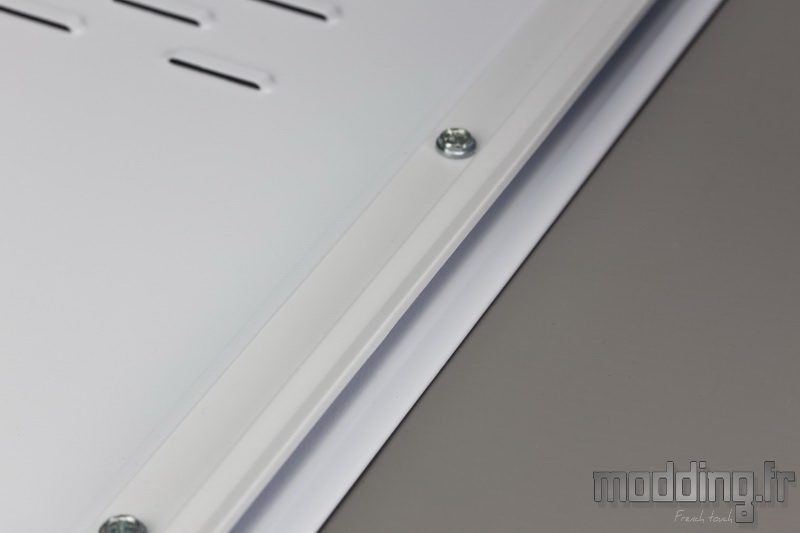

Ceci est rendu possible par la présence de cette large cornière vissée à même la face interne de la porte.
Une cornière en plastique qui, donc, ne fait pas partie intégrante de la structure en acier.
Au passage, on devine les différentes ouïes d’aération sur la partie avant de la porte. On note, cependant, qu’elles ne sont pas bien larges…

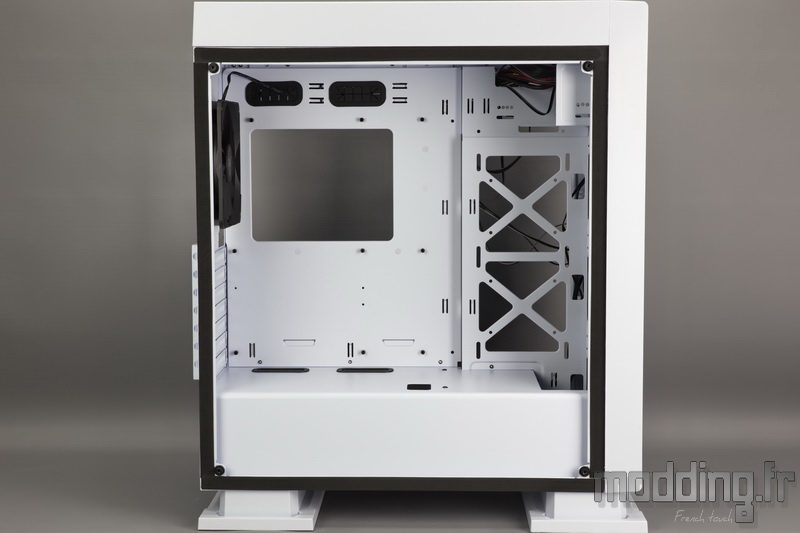

La répartition se fait dans le sens de la hauteur, avec la présence d’un cache alimentation.

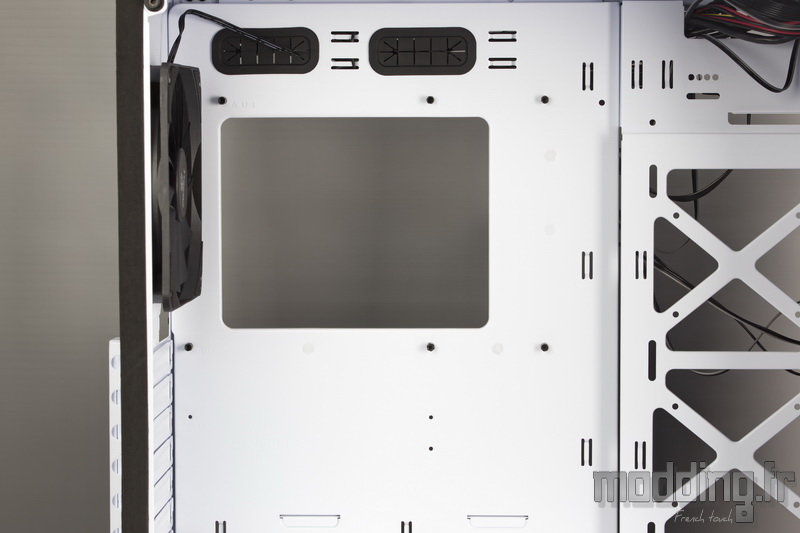

Le plateau de la carte mère est doté d’une large ouverture permettant d’accéder à l’arrière du Socket.
Les entretoises sont déjà en place et celle qui est positionnée au centre, dispose d’un déport pour faciliter la mise en place de la carte mère.

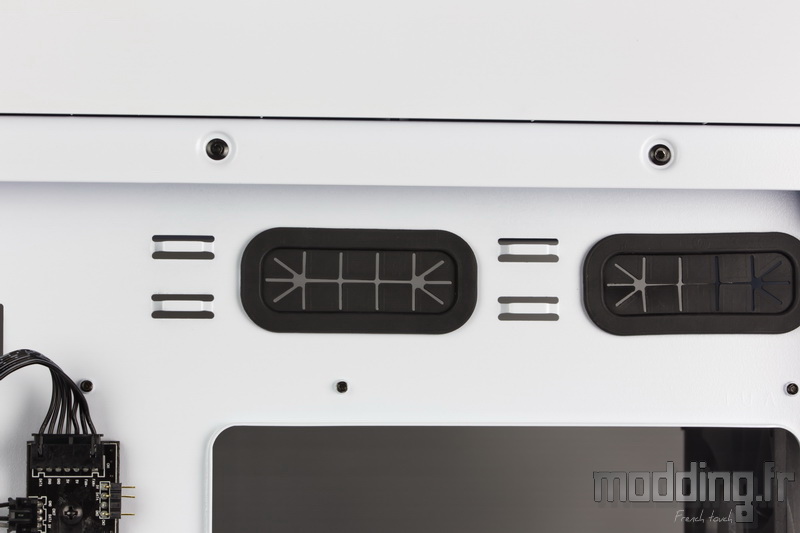

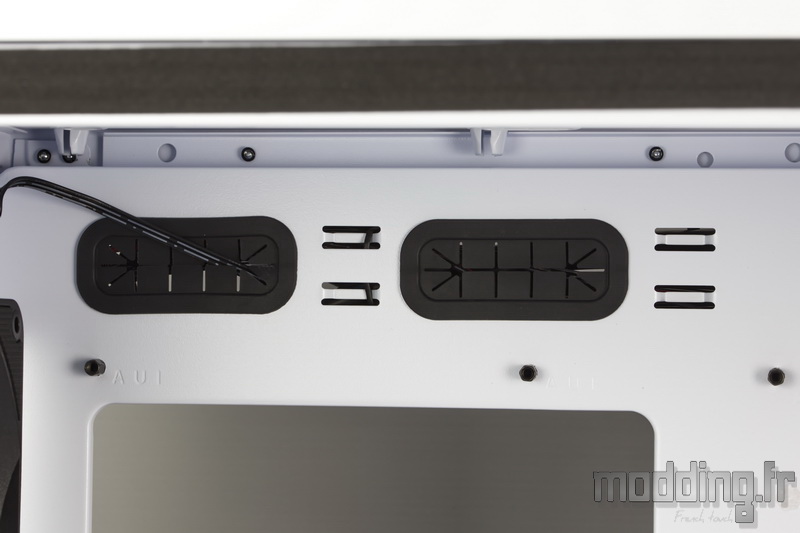

Deux petites ouvertures sont présentes sur le bord supérieur afin de passer notamment le câble CPU.
Elles sont dotées de grommet en caoutchouc noir.

Sur le bord antérieur du plateau de la carte mère, nous n’avons aucune ouverture.

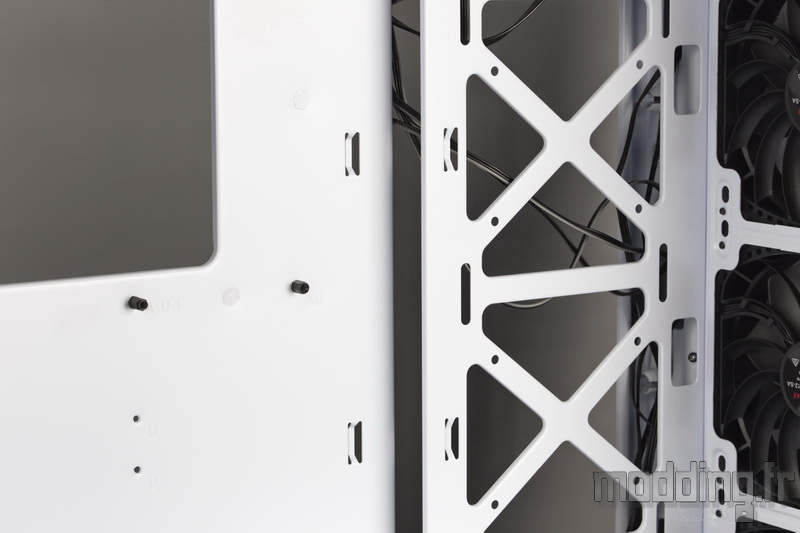

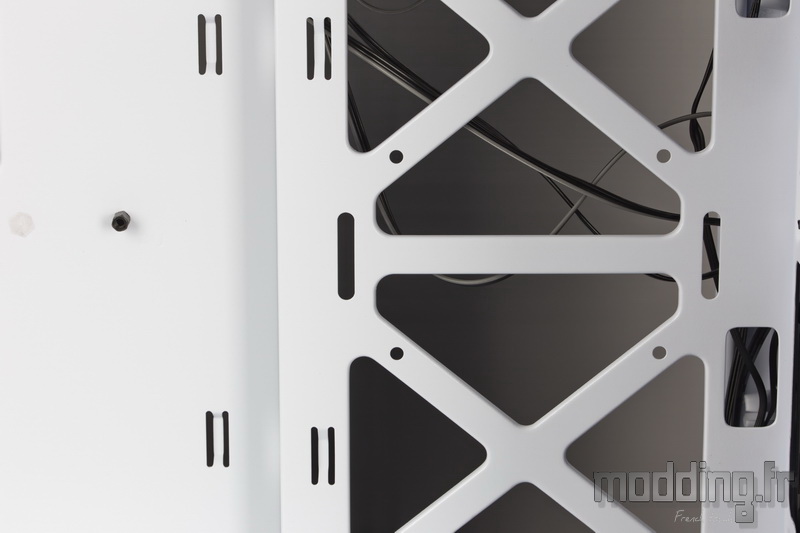

En fait, c’est la plaque se positionnant à l’avant du plateau qui se décale du côté du compartiment principal et engendre ainsi un espace permettant de glisser les différents câbles issus des coulisses.

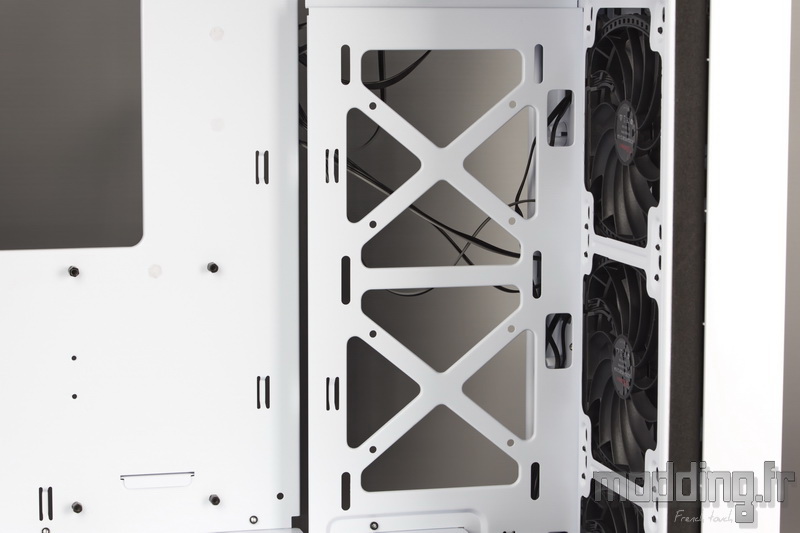

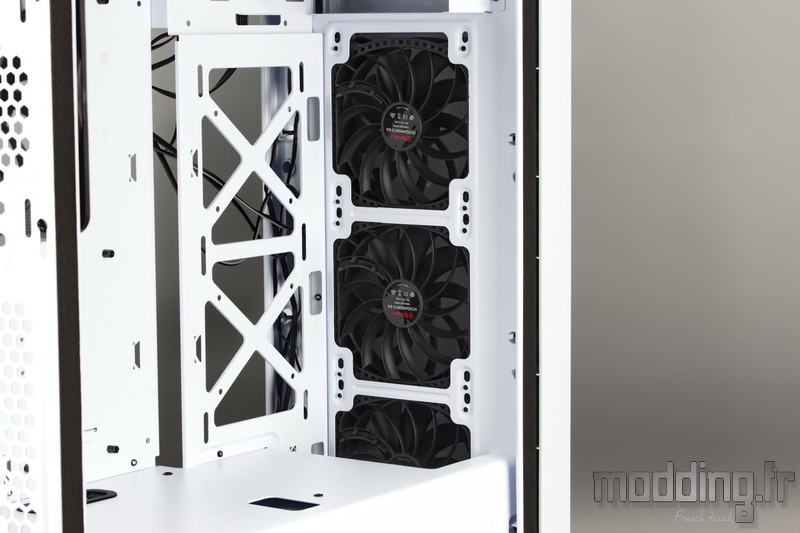

On constate que cette plaque est ajourée et sert principalement de support pour deux ventilateurs en 120 mm.

Les points de fixation arborent une forme oblongue pour ajuster la hauteur des ventilateurs qui seront éventuellement associés à un radiateur de Watercooling.
Cela explique la présence des ouïes d’aération au niveau de la porte controlatérale, qui tombent juste en face de ce support
On note aussi la présence d’autres points de fixation qui rendent possible l’installation de deux SSD.

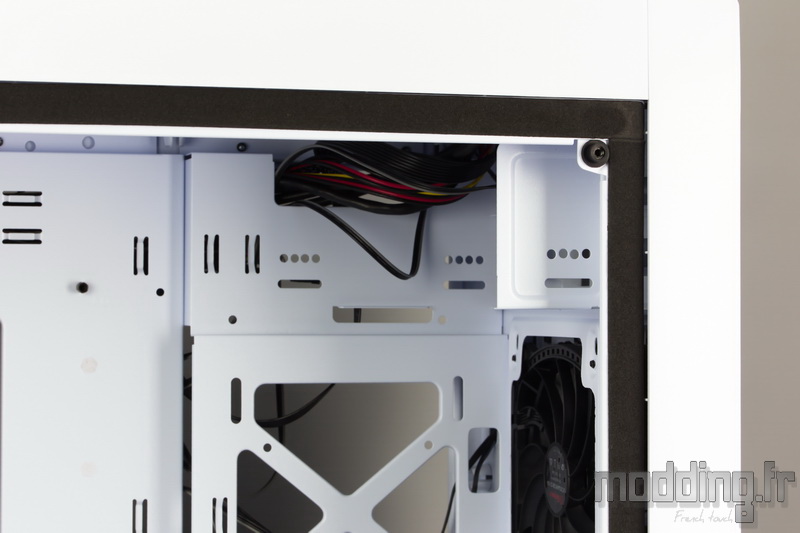

Au-dessus, nous avons la baie 5.25″ dotée d’un unique emplacement.
La fixation du lecteur optique passe par des vis classiques de type M3 que l’on trouve dans le bundle.
On note que cette baie se voit amputée d’une partie de sa structure externe donnant vers le panneau en verre trempé.
Enermax avait pour idée de ne pas rendre visible la présence de cette baie lorsqu’elle n’est pas utilisée.
OK, mais du coup, on aperçoit les câbles issus du panneau de commande du boitier dont deux d’entre eux sont malheureusement composés de fils colorés…
Sans oublier que nous ne pourrons faire autrement que de voir la “belle” couleur grise de notre lecteur optique une fois en place dans le boitier…

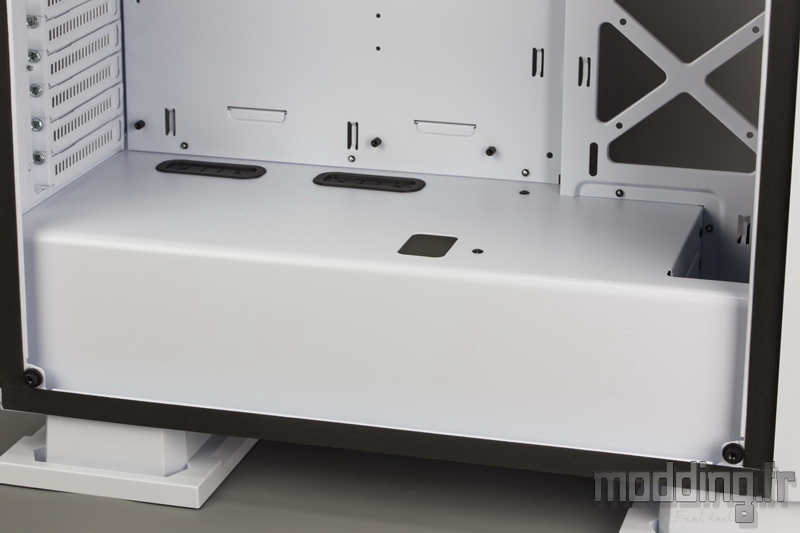

Le cache alimentation, tout en acier, est réalisé d’une seule pièce.
Il est fixé au châssis par des rivets.

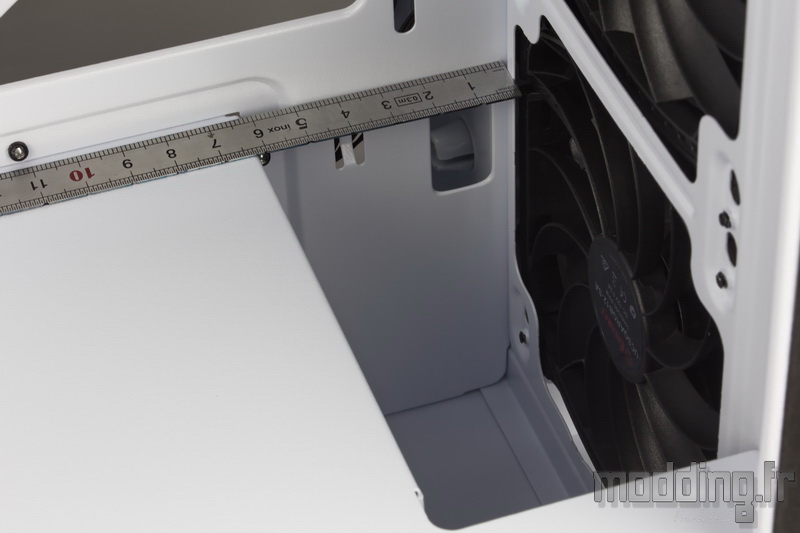

Dans sa partie antérieure, le cache dévoile une large ouverture de 63 mm de profondeur.
Nous avons donc assez d’espace pour installer un bon gros radiateur de Watercooling vu que les ventilateurs sont placés à l’avant de la paroi du châssis.

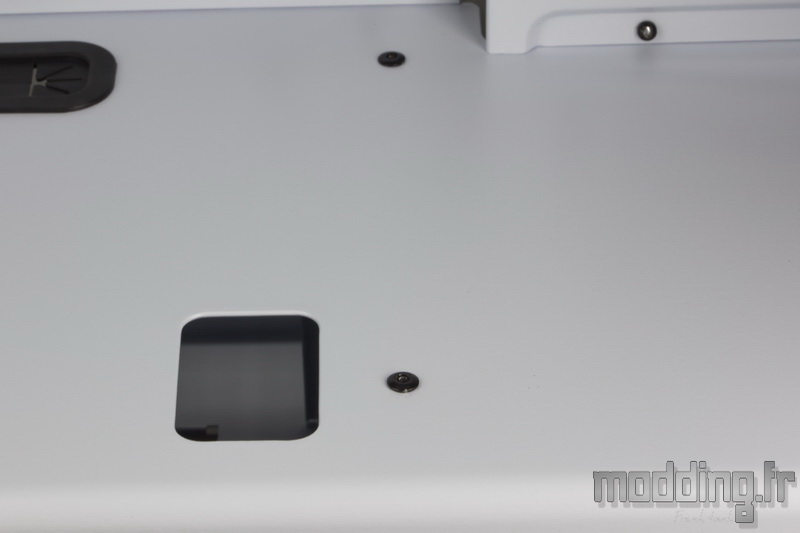

Dans sa partie médiane, le plateau de ce cache présente une ouverture de forme carrée avec les coins arrondis.
Elle permet éventuellement de passer les câbles PCIe à destination de la carte graphique. L’idée peut s’avérer intéressante lorsque l’on utilise un support de carte graphique dans lequel nous cacherions les câbles PCIe.
On remarque la présence de rivets noirs… Ils contribuent à la fixation de la cage HDD qui prend place juste en dessous.

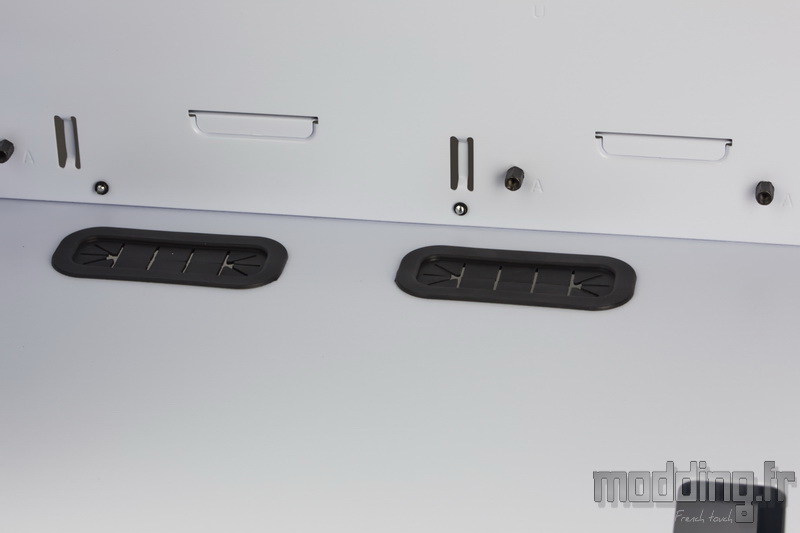

Deux autres ouvertures prennent place sur le bord interne du cache, à proximité du plateau de la carte mère, afin de glisser les câbles issus du boitier.
Celles-ci sont dotées de grommet.

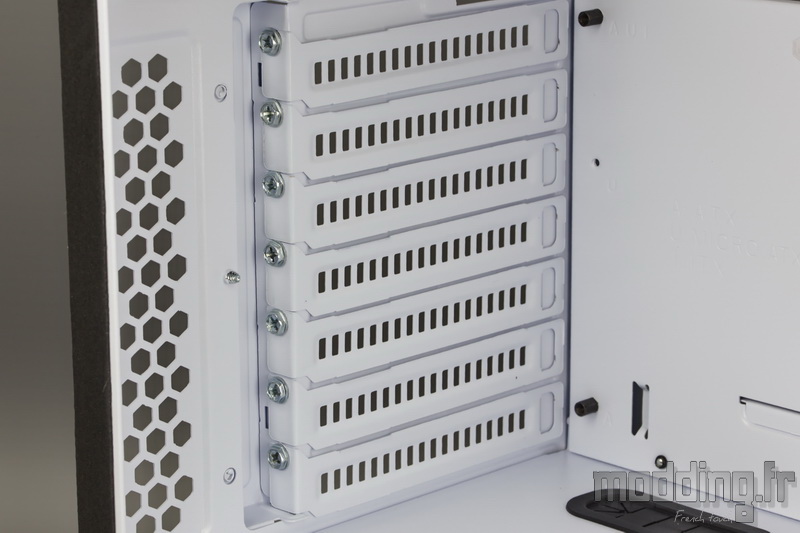

A l’arrière du châssis, nous retrouvons les 7 équerres PCI maintenues par des vis classiques chromées.
Une grille en nid d’abeilles prend place à leurs côtés.

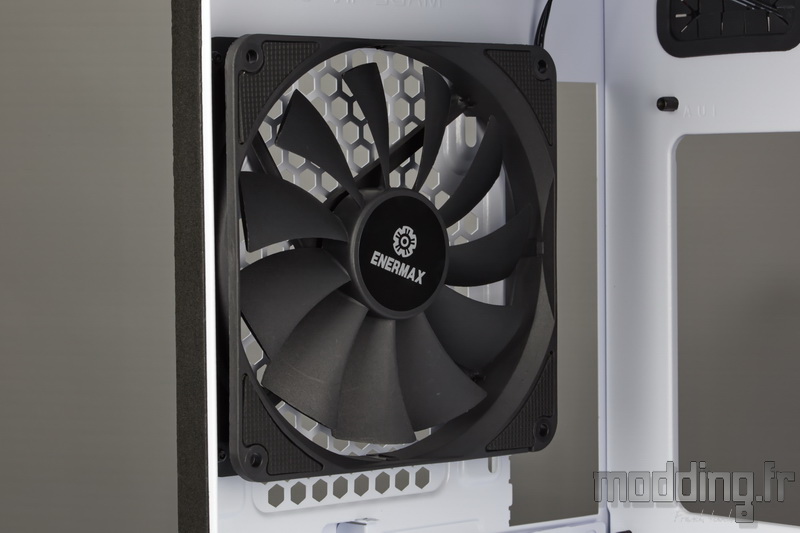

L’emplacement de ventilation arrière est occupé par un ventilateur, en 140 mm, positionné en extraction.

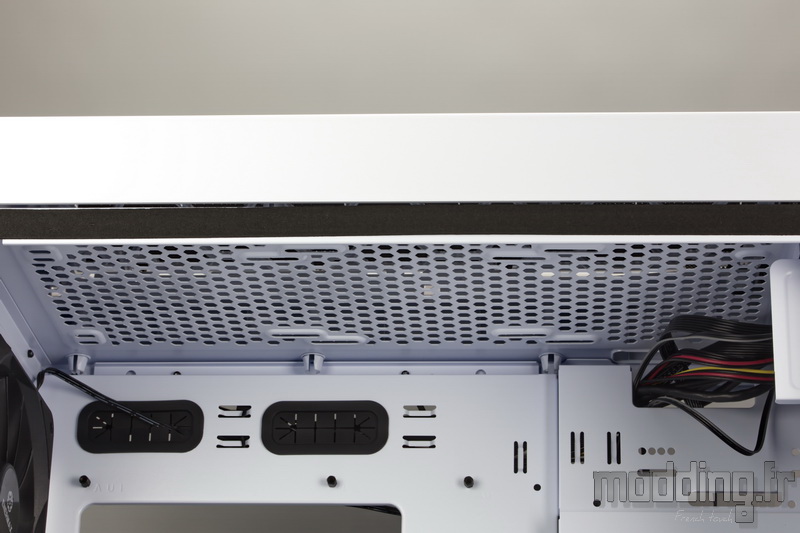

La partie haute du châssis dévoile l’emplacement pour trois ventilateurs en 120 mm ou deux ventilateurs en 140 mm.
En raison de l’aspect structurel du carénage du Top, Enermax ne peut donc décaler cet emplacement plus vers la porte principale dans le but de limiter les conflits avec la carte mère.

Nous repassons sur la baie 5.25″ et l’on tombe sur un emplacement pour trois ventilateurs en 120 mm dont la partie inférieure donne dans le compartiment du cache alimentation.

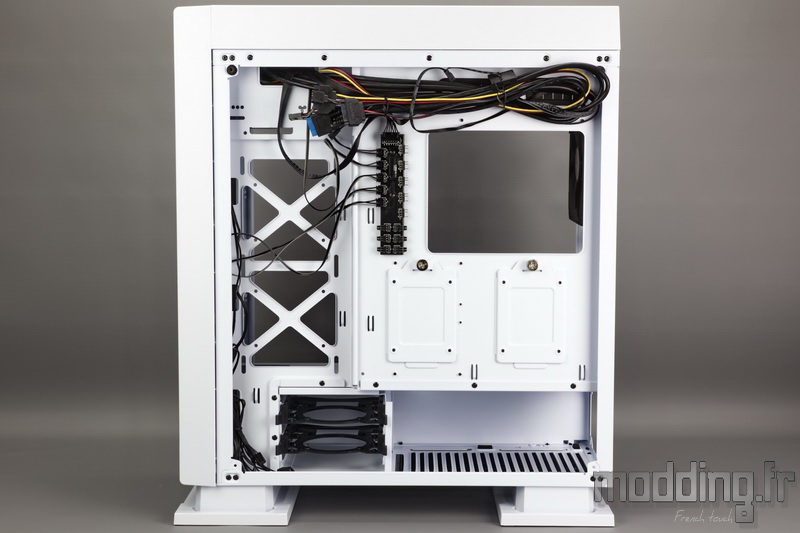

Les coulisses du Saberay White.

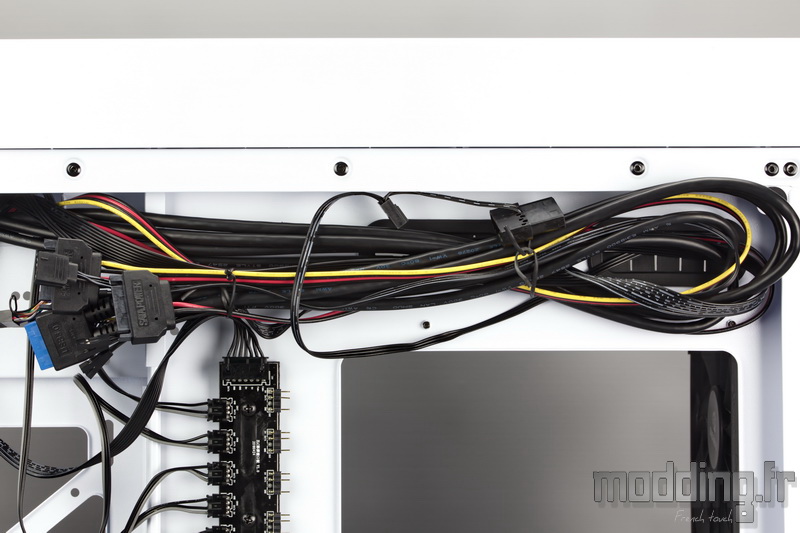

Nous aurions aimé dire que l’ensemble des câbles est gainé de noir, mais ce n’est pas le cas !
Etrangement les câbles dotés d’une prise Sata sont colorés comme à l’ancienne… Du fil noir, mais aussi du fil rouge et du fil jaune…
Ils assurent l’alimentation du Rheobus ainsi que du contrôleur aRGB.

Nous avons un bon nombre de points d’ancrage disséminés un peu partout dans ces coulisses.
On en trouve à proximité de l’espace engendré par le décalage du support de ventilation latérale par rapport au plateau de la carte mère.

D’autres sont positionnés sur le bord inférieur du plateau…

… Mais aussi sur son bord supérieur…

… Voire même au niveau de la paroi interne de la baie 5.25″.

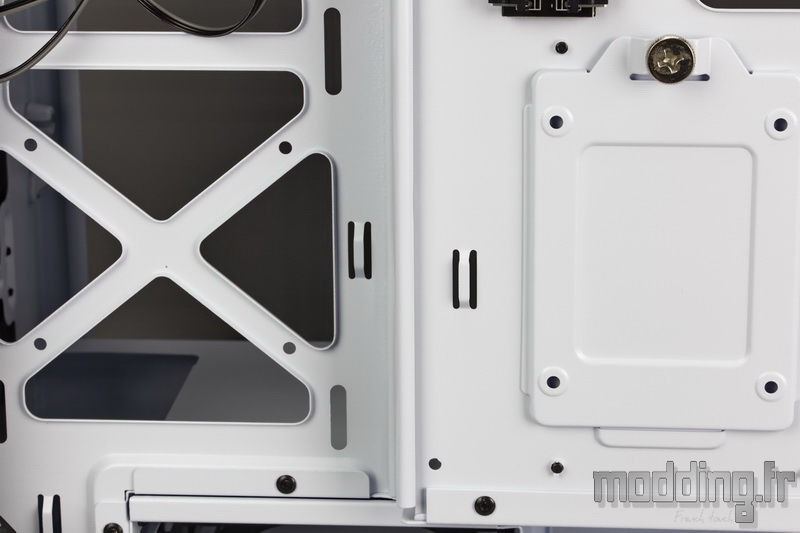

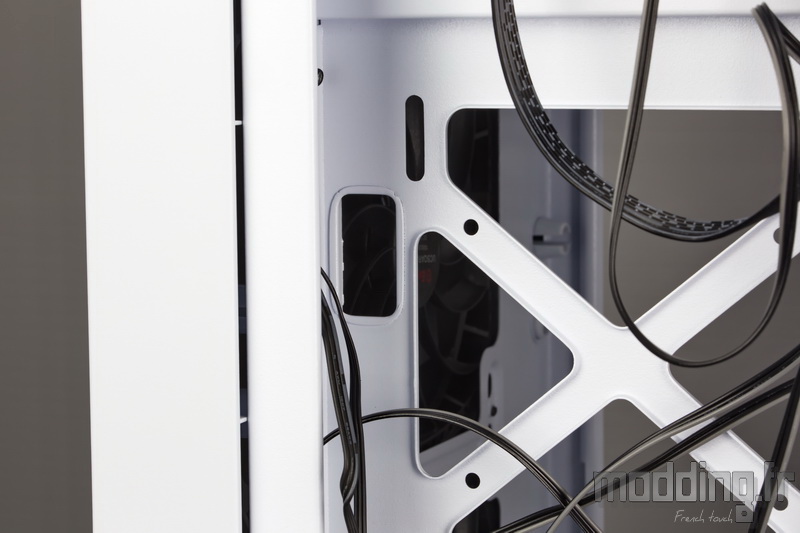

Deux petites ouvertures sont présentes sur le bord antérieur du support de la ventilation latérale.

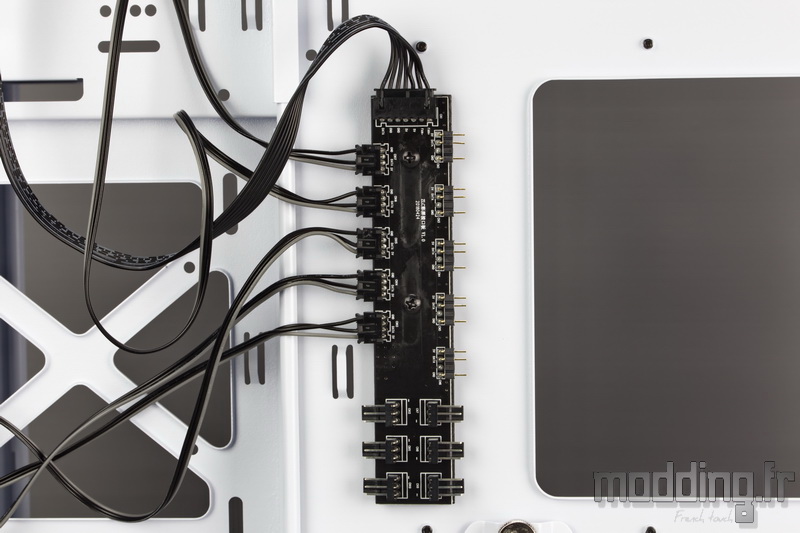

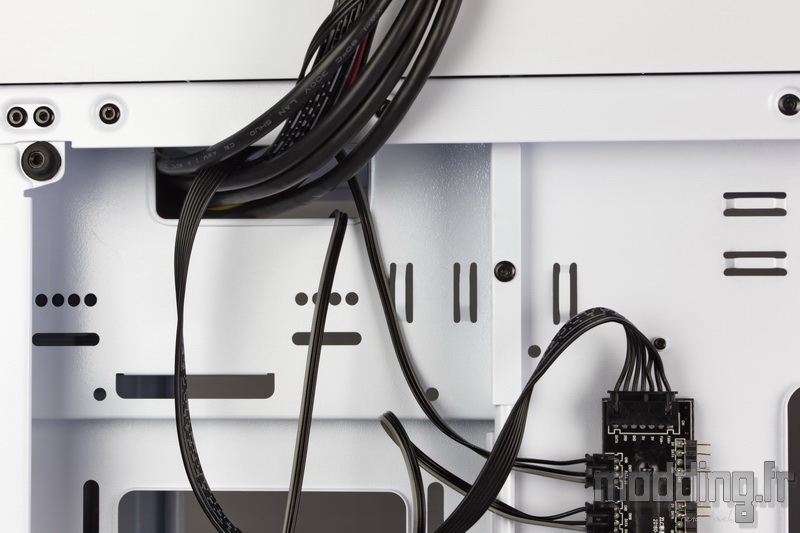

A proximité de l’ouverture permettant d’accéder à l’arrière du Socket, nous avons le PCB interne du Saberay White.
Il réunit les 6 prises 3-pins associées au Rheobus du boitier, ainsi que les prises aRGB associées au contrôleur aRGB du boitier.
Parmi ces dernières, nous avons 5 prises spécifiques dédiées aux différentes bandes de LED aRGB du Saberay White.
5 autres prises de type 5V/D/-/G sont présentes. Trois d’entre elles sont occupées par les prises aRGB des trois ventilateurs placés à l’avant du boitier. Il en reste donc deux pour éventuellement brancher des bandes LED aRGB afin d’éclairer le compartiment principal.
Le large câble plat situé à l’extrémité supérieure du PCB est issu du Rheobus ainsi que du contrôleur aRGB prenant place dans le panneau avant du boitier.

Les câbles d’alimentation de ces deux contrôleurs sont donc directement issus du panneau avant du boitier (prises Sata).
On trouve aussi le câble de synchronisation aRGB doté d’une prise analogue au header Asus 5V/D/-/G (entouré du cercle rouge) que l’on branche donc sur la carte mère Asus disposant de cette technologie d’éclairage.
Le câble dispose d’une longueur confortable de 700 mm. On lui associe l’un des 2 adaptateurs pour permettre le branchement sur les autres cartes mères (Gigabyte, MSI, etc…).

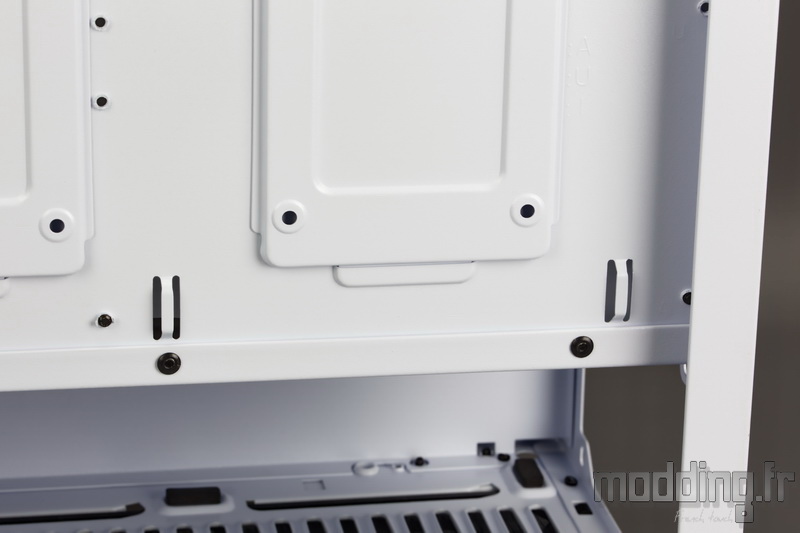

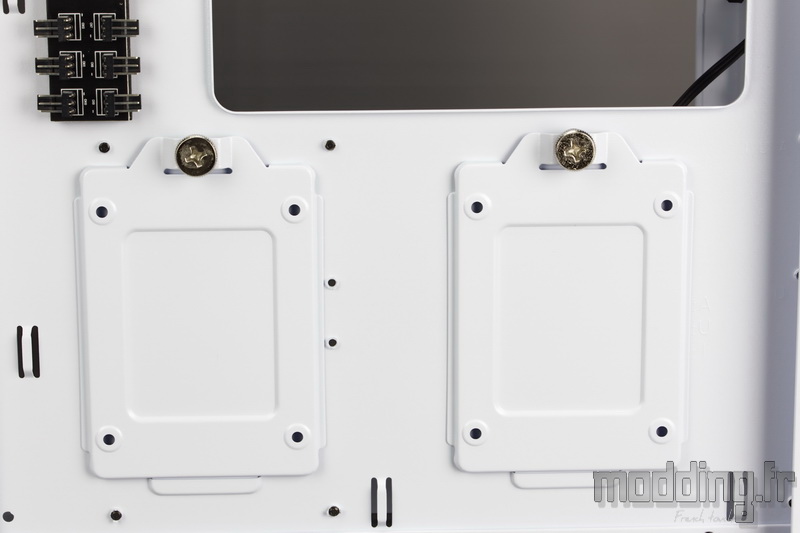

Sous l’ouverture permettant d’accéder à l’arrière du Socket, nous avons deux supports pour SSD.
On note que les vis à mains sont identiques à celles des portes latérales tout en étant aussi dotées d’une rondelle en caoutchouc.

Sous le cache, on retrouve l’emplacement pour l’alimentation.
4 patins en caoutchouc sont en place pour accueillir le bloc de façon optimale.

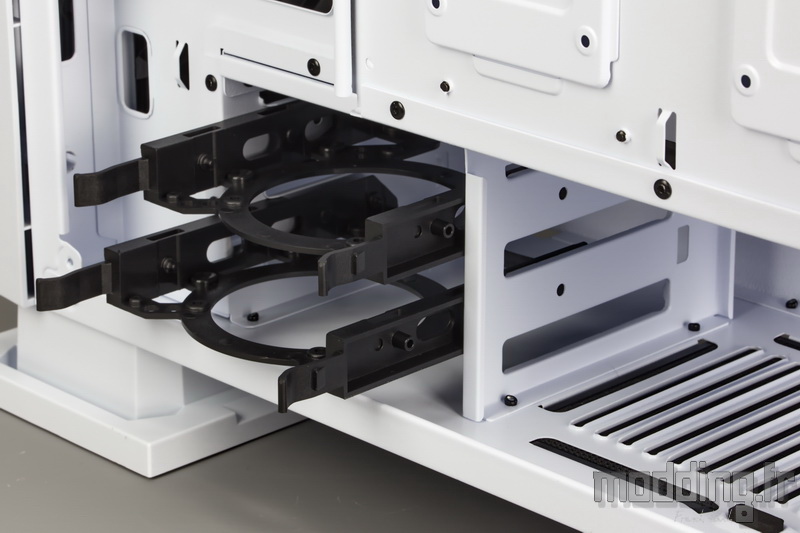

A l’avant, nous avons la cage HDD disposant de deux tiroirs.
Chacun de ces tiroirs peut prendre en charge un disque dur 3.5″ ou une unité de stockage 2.5″.
Nous rappelons que cette cage reste solidaire du châssis, étant fixée par des rivets.

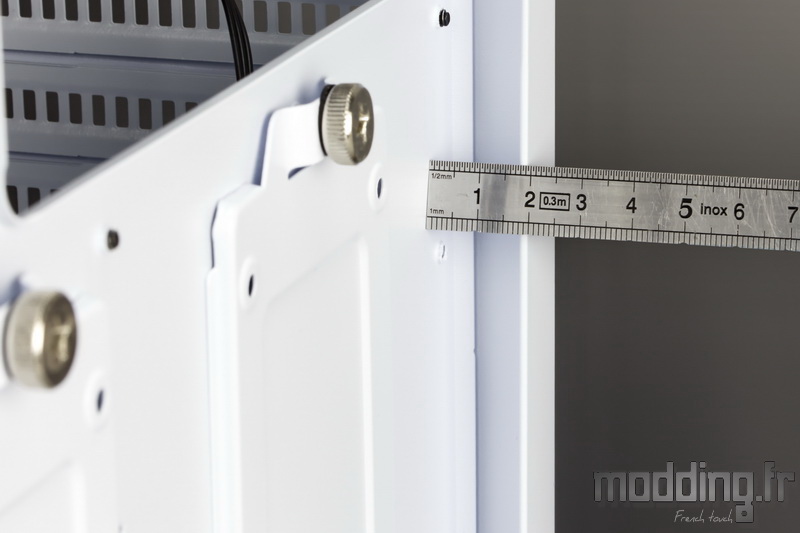

Nous disposons d’un espace d’une vingtaine de millimètres à l’arrière du plateau de la carte mère afin de ranger les câbles.
Nous avons un peu plus de place à l’arrière du support de ventilation latérale, mais nous évitons de loger les câbles à ce niveau si nous installons des ventilateurs sur ce support, sans parler du fait que sa structure ajourée laisse voir lesdits câbles depuis le compartiment principal.
