Les caractéristiques :
On commence par une belle boite, reprenant le produit et son nom. Le demi-fond rouge fais penser à un produit gamer, même si ce n’est pas mis en avant ici. Ce qui est plutôt logique pour un accessoire de carte graphique.

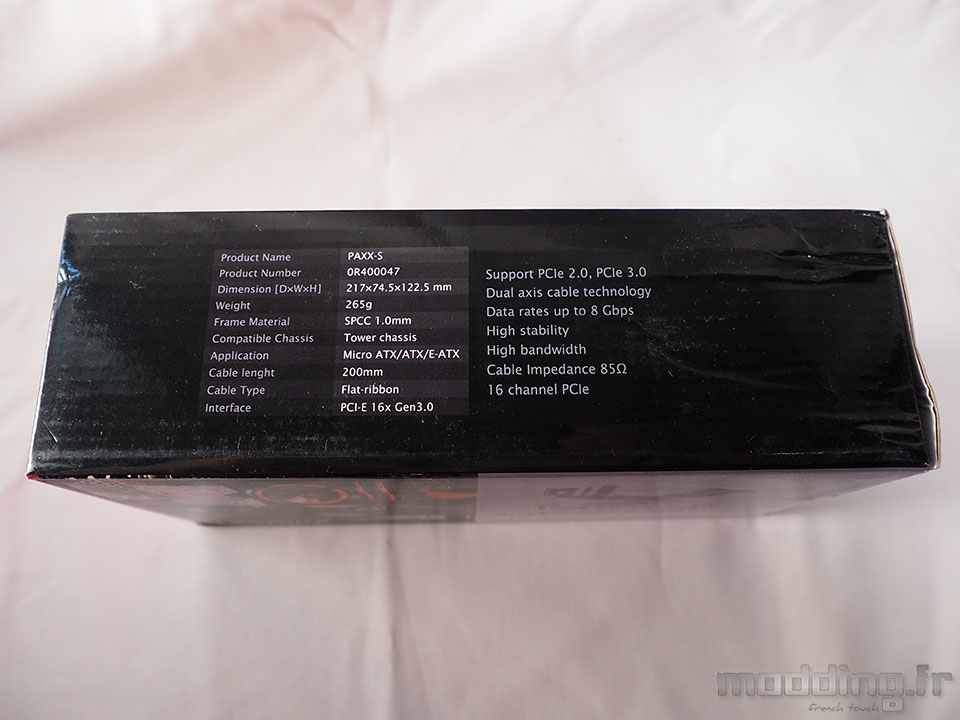

Sur le dessus, on a les spécifications du produit. On notera particulièrement l’interface PCIe 16x Gen 3.0 du riser, qui ne devrait pas limiter les performances de notre carte graphique.
Sur l’arrière, un exemple de montage, avec un ventirad au-dessus. On peut déjà comprendre qu’il faut quelques slots PCIe de disponibles pour avoir la place de passer la carte graphique.

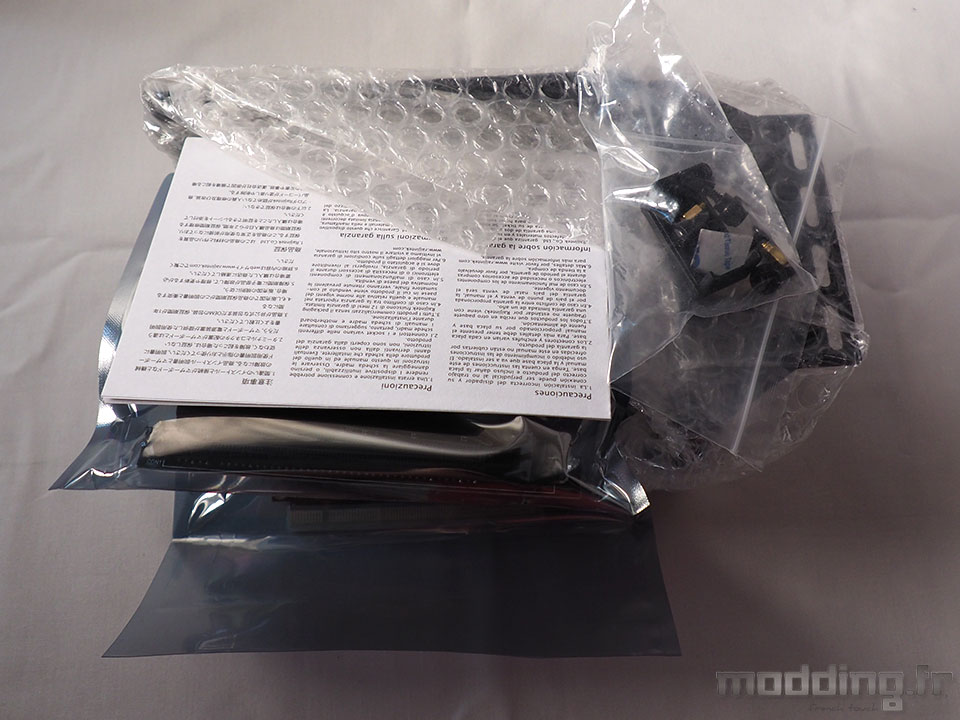

À l’intérieur de la boite, le riser est protégé dans une pochette antistatique, et la visserie est dans un sachet refermable. Le support en acier est abrité dans un sac en papier bulle.

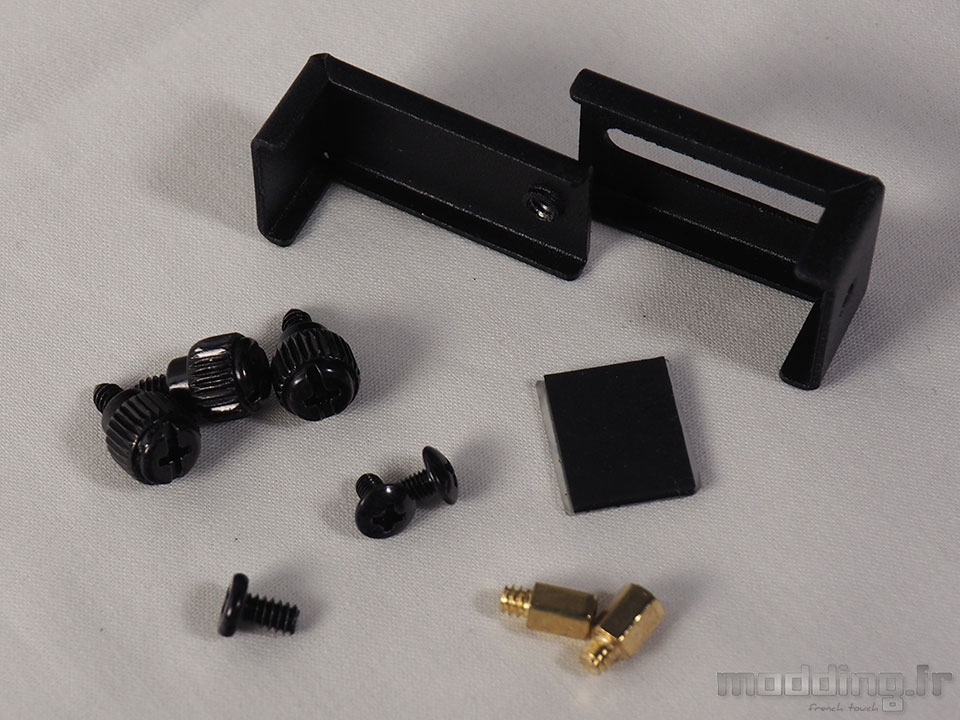

Le sachet contient le pied du support, en deux parties, un patin en caoutchouc, trois vis à main, une vis pour le pied, deux vis et deux entretoises pour le riser.

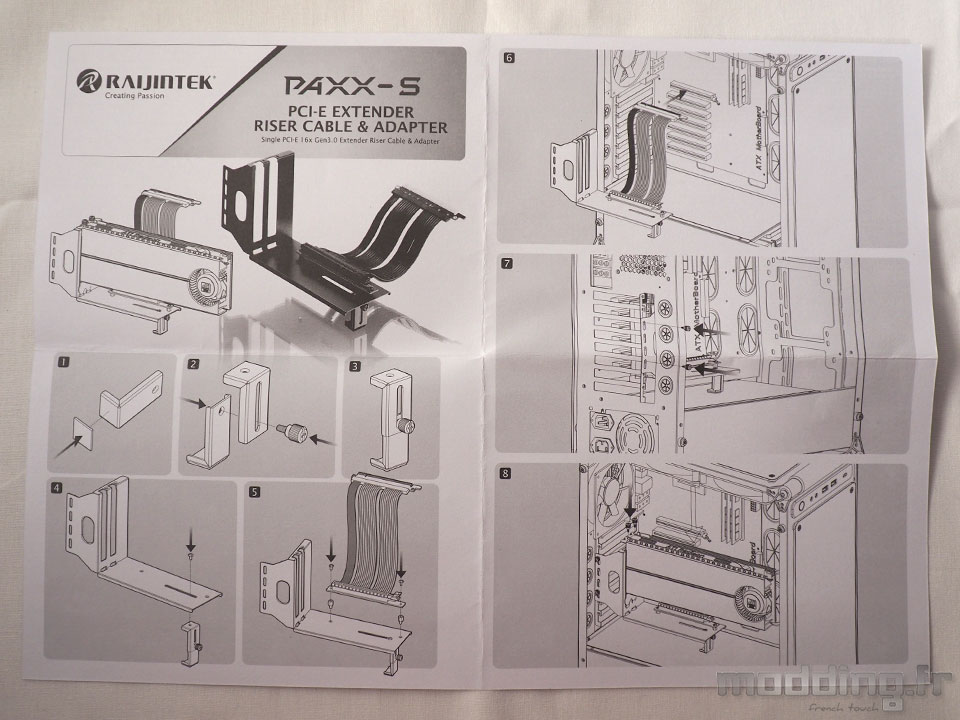

La notice est bien détaillée, avec de grands schémas.

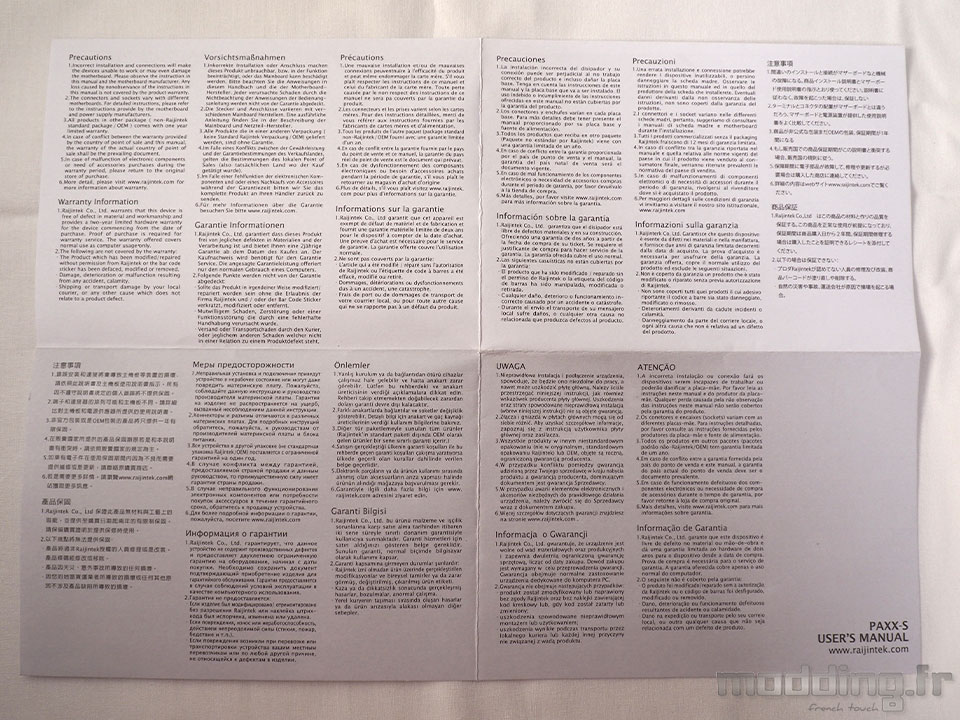

Et de l’autre côté, on a quelques infos sur la garantie.

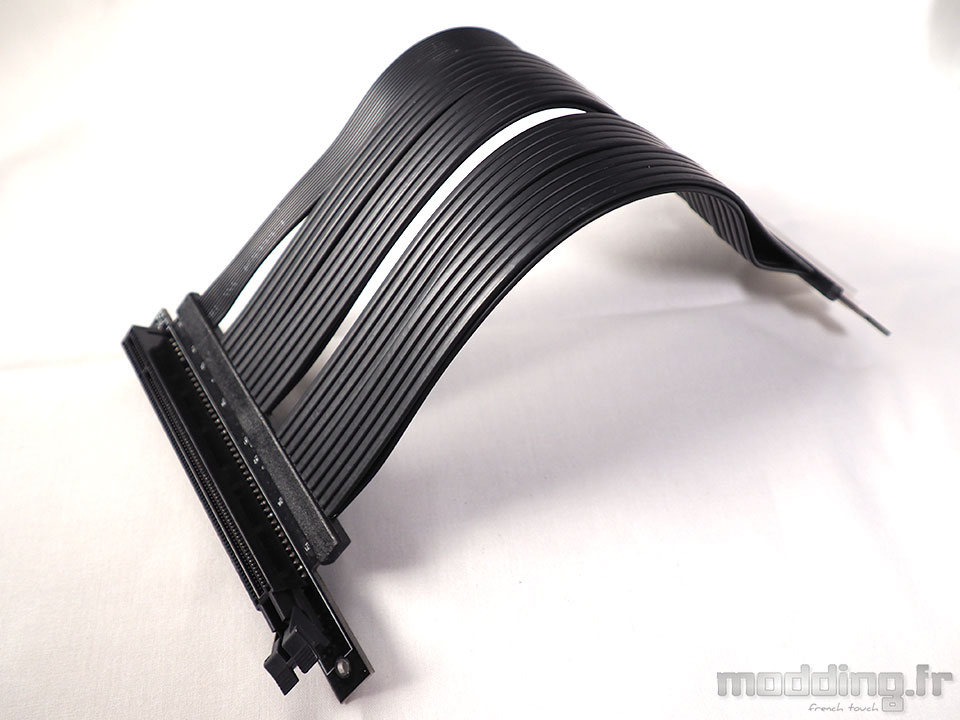

Passons au riser lui-même. Il arbore une belle robe noire, qui le couvre en totalité. Les câbles ont l’air bien protégés.

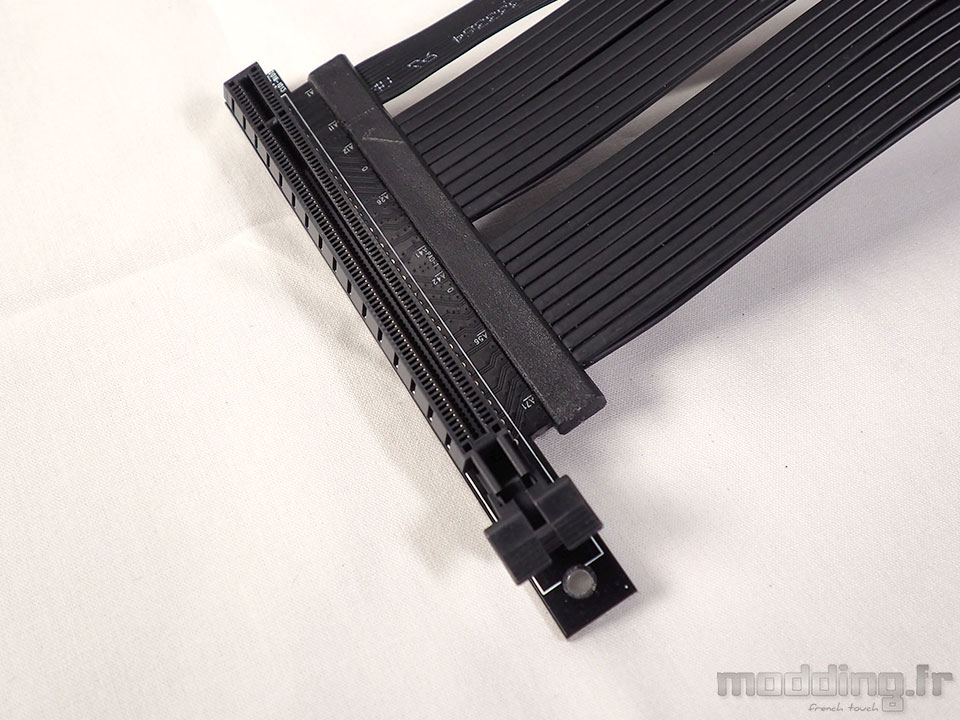

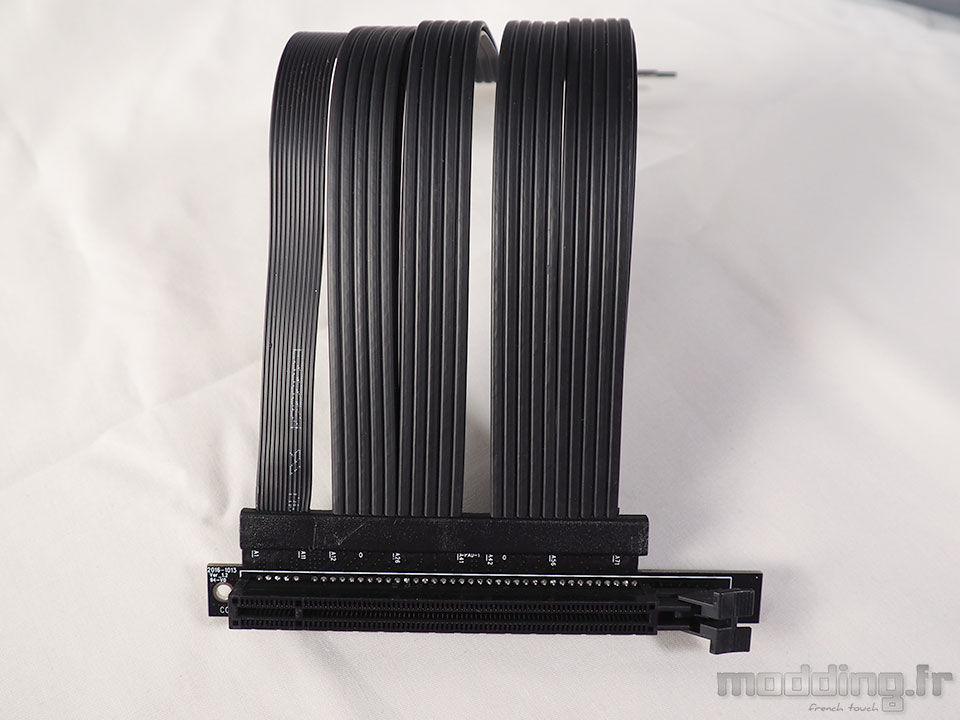

Sur une extrémité, on a un port PCIe 16x semblable à celui que vous trouveriez sur une carte mère, avec le loquet, dans lequel se connectera la carte graphique. De l’autre côté, le connecteur se glissera telle une carte graphique dans la carte mère.
Sur le PCB de ce côté, on a deux trous, pour le fixer au support.

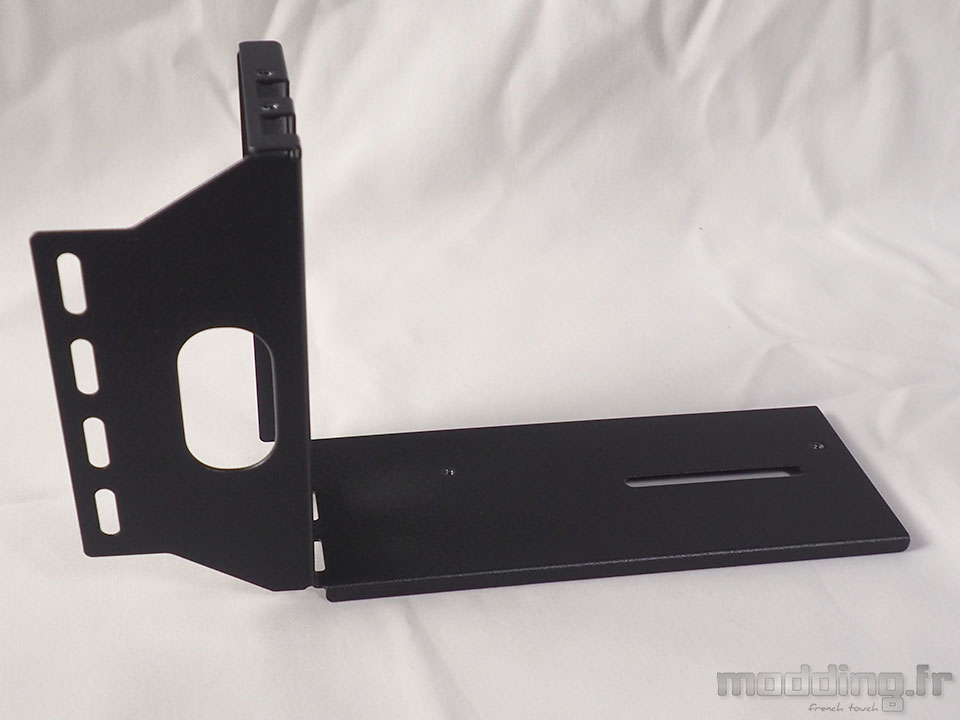

Le support est en acier de 1 mm d’épaisseur, peint en noir. Les pliages et les découpes sont nets, sans bavures.

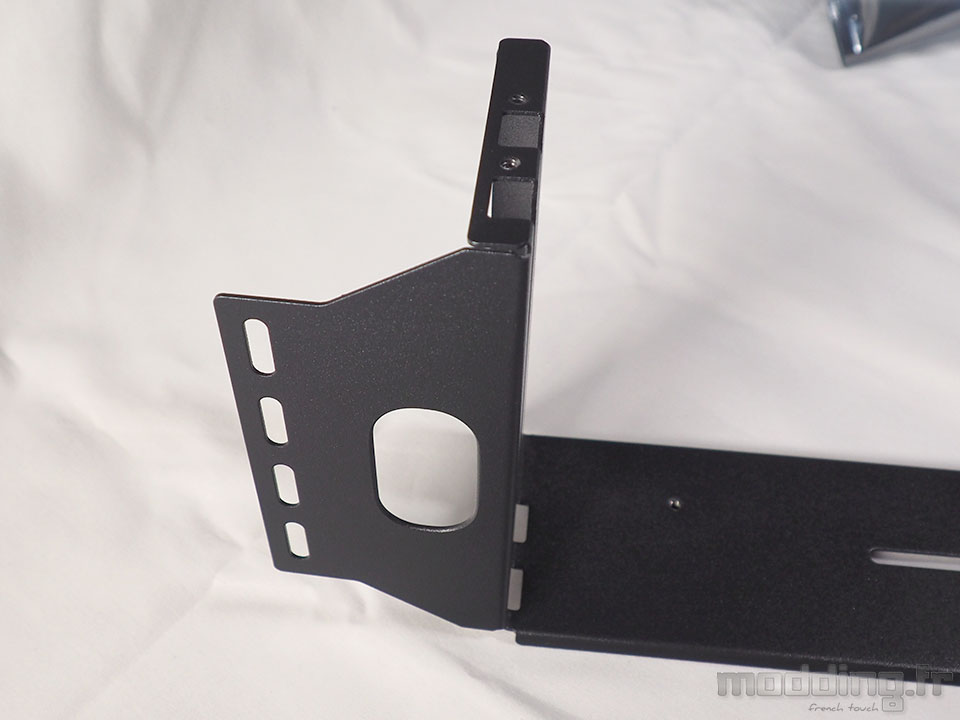

Les quatre trous oblongs servent au montage sur les équerres PCI, et la grosse ouverture permet le passage d’un câble. Les bords de ce dernier sont rabattus vers l’arrière. Le pliage du bas sera renforcé avec une carte graphique montée.
Sur le dessus, on a les deux filetages pour vis à main, pour fixer la carte graphique.

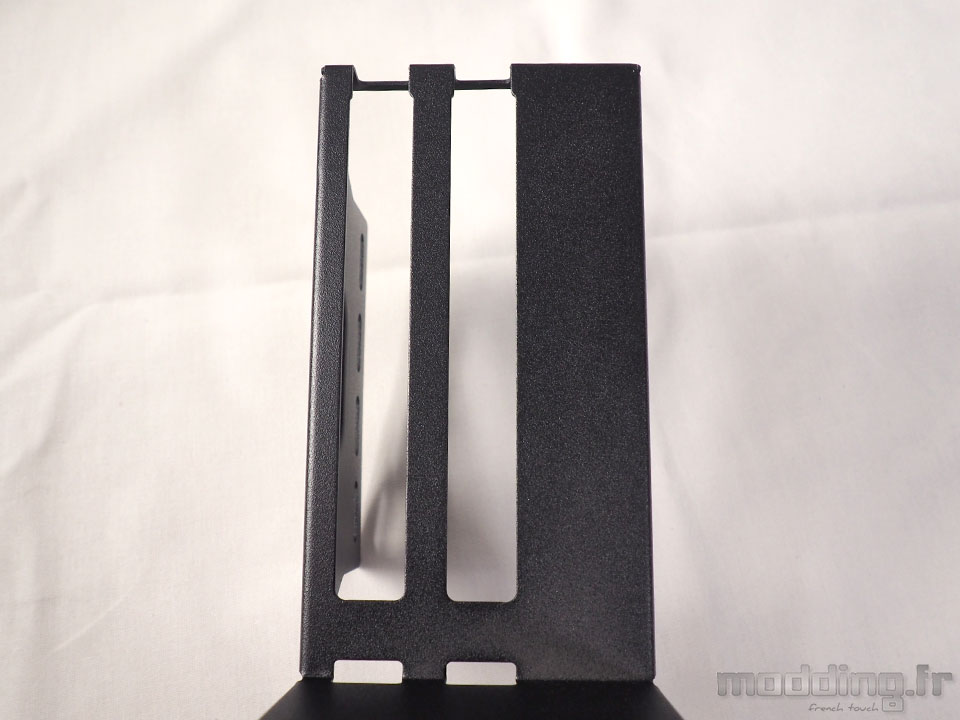

Ce côté reprend le même schéma que vous trouveriez à l’arrière d’un boitier. Tous les replis à 90° aident à la résistance de la structure, surtout dans les longueurs.

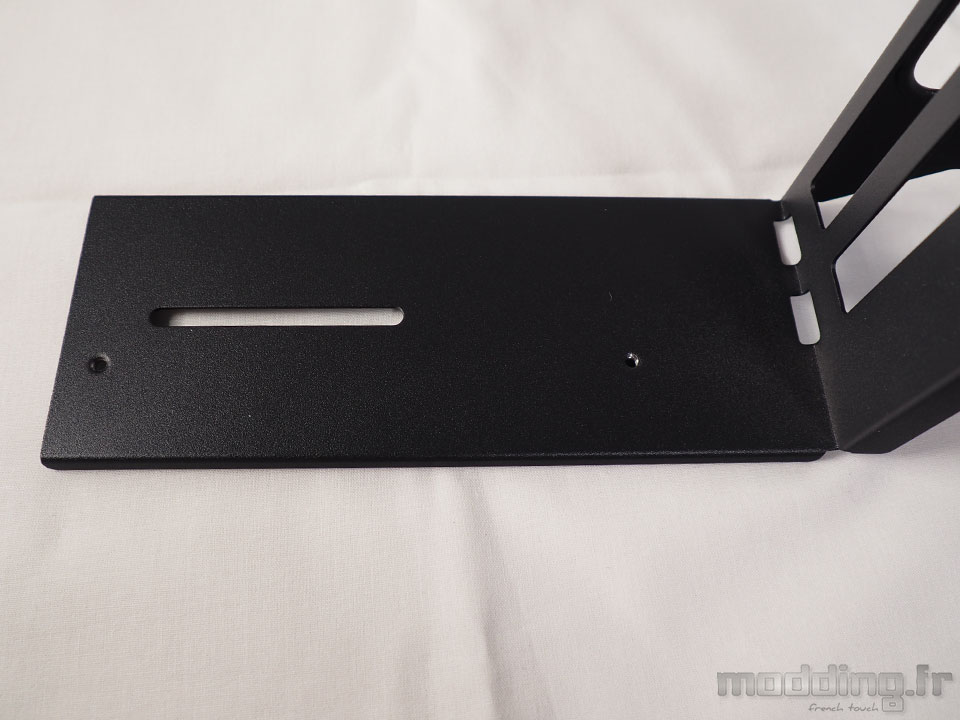

Le trou oblong permet de faire glisser le pied et le mettre au meilleur emplacement. Les deux filetages sont là pour monter le riser, comme nous allons le voir à la page suivante.
