Les caractéristiques :

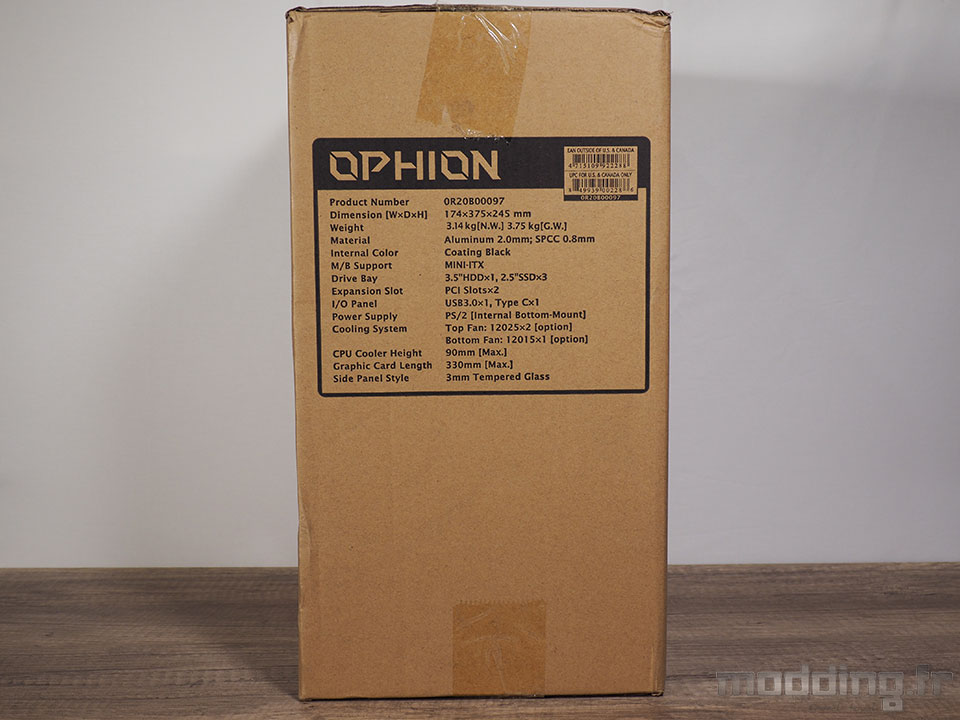

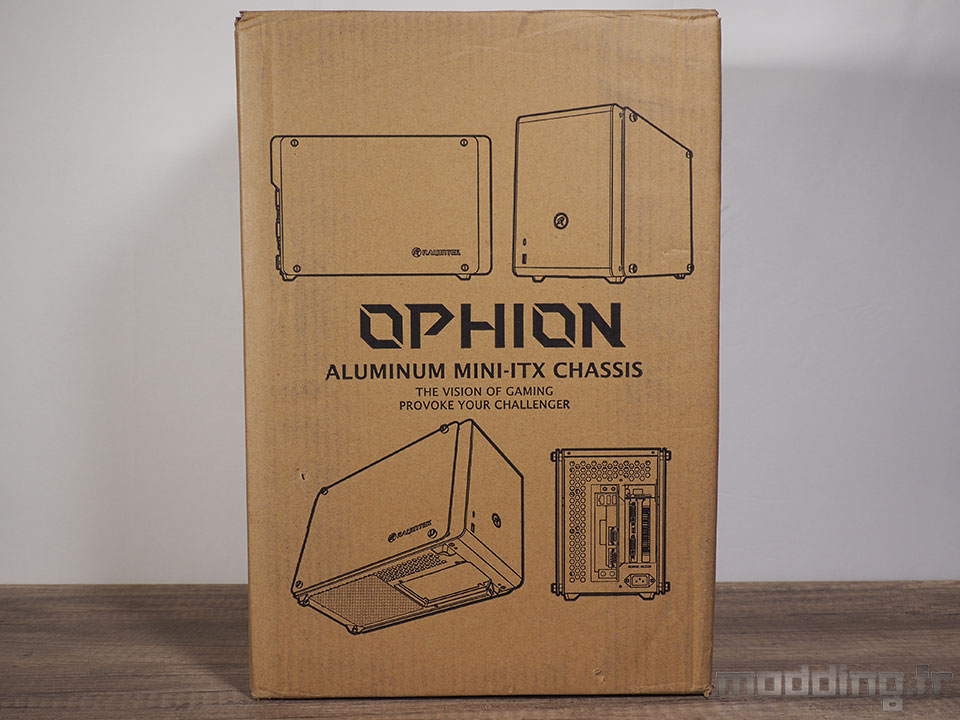

L’Ophion arrive dans un carton brun, sur lequel différentes impressions donnent une idée du layout interne des composants. La mention “aluminium mini-ITX chassis” renvoie en fait au style du boitier, à ses panneaux extérieurs en aluminium brossé, puisque qu’il est en fait réalisé en acier, aluminium, et verre trempé.
On est ici en présence de l’Ophion, le plus petit des deux, puisque son grand frère Ophion EVO existe aussi. La différence entre les deux se situe dans leur hauteur, le premier mesurant 245mm et le second 290mm, ce qui lui permet d’accueillir une ventilation différente. Car ces châssis SFF accueillent en effet de la ventilation, ce qui n’est pas toujours le cas.
L’Ophion mesure donc 174 mm de large (tendez le bras devant vous, écartez un peu les doigts, c’est à peu près cette largeur là), 375 mm de long, assurant une compatibilité avec toute longueur de cartes graphiques, et 245 mm de haut. Le corps du boitier est en acier SPCC de 0.8 mm peint en noir, d’aluminium brossé noir de 2.0 mm, et les vitres sont en verre trempé de 3 mm. La compatibilité avec les alimentations ATX, les cartes graphiques de 330 mm, et les ventirads de 90 mm est intéressante.

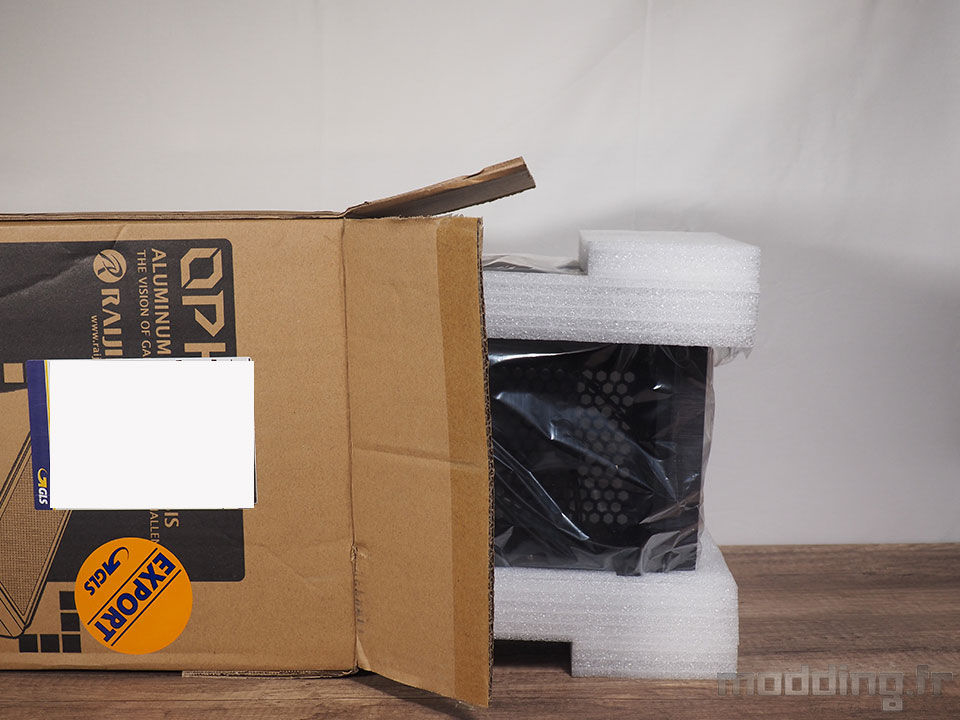

On fait glisser le boitier hors du carton, qui s’ouvre vers le haut. Il est bien emballé et calé dans deux blocs de mousse en feuilles collées.

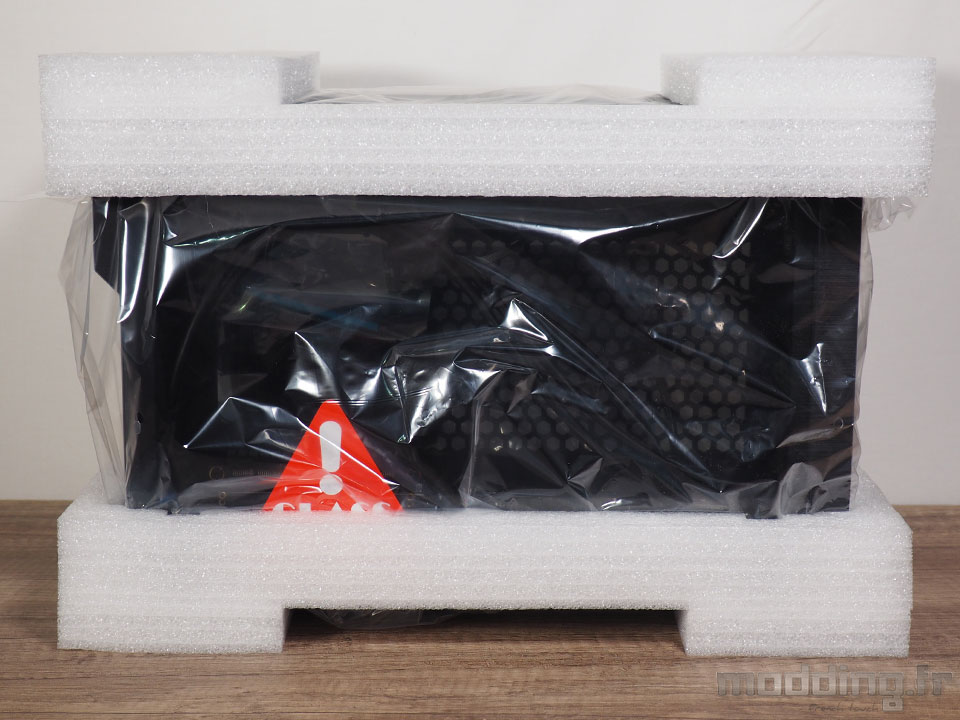

Les panneaux en verre trempé sont montés d’usine sur le boitier, le tout emballé dans un sac plastique évitant poussières et griffures, et calé par le haut et le bas.

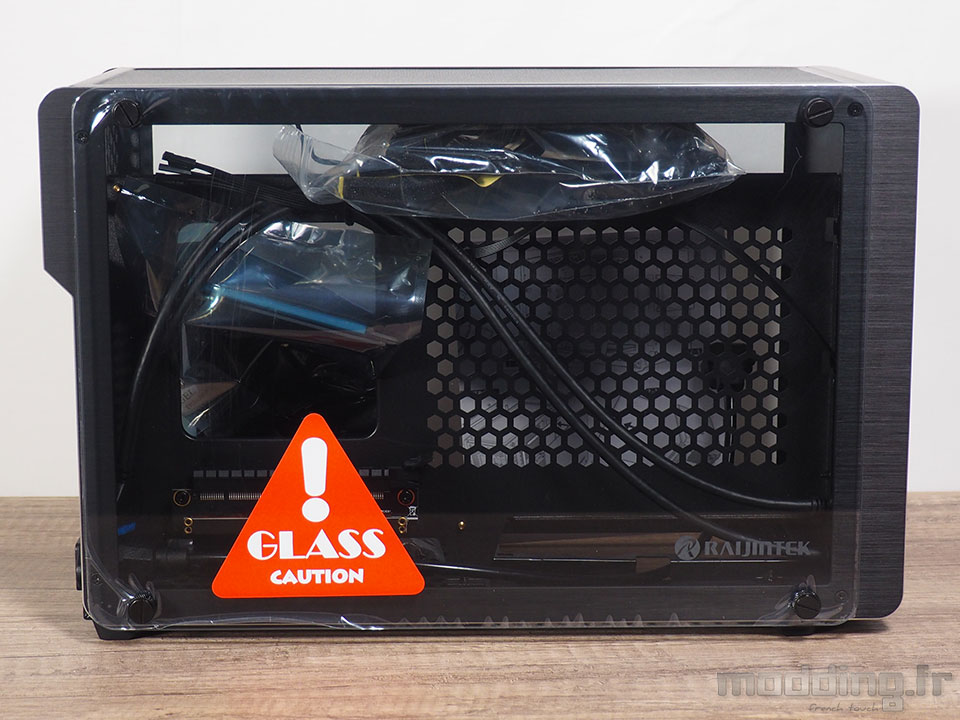

Les panneaux en verre trempé sont couverts d’un film plastique protecteur et d’une étiquette demandant des précautions dans la manutention desdits panneaux. Le bundle est à l’intérieur du boitier dans un sac plastique, et l’extrémité mobile du riser PCI-e est dans un plastique antistatique.

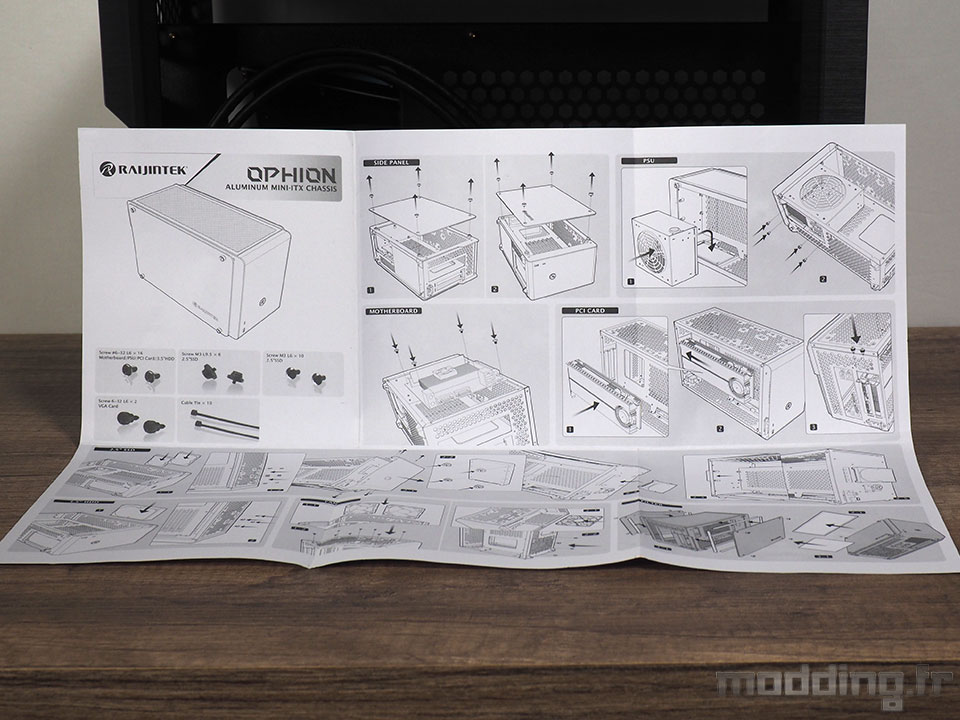

Le bundle est constitué d’un manuel papier, sur une face, qui comprend toutes les informations sur le montage des composants dans le boitier.

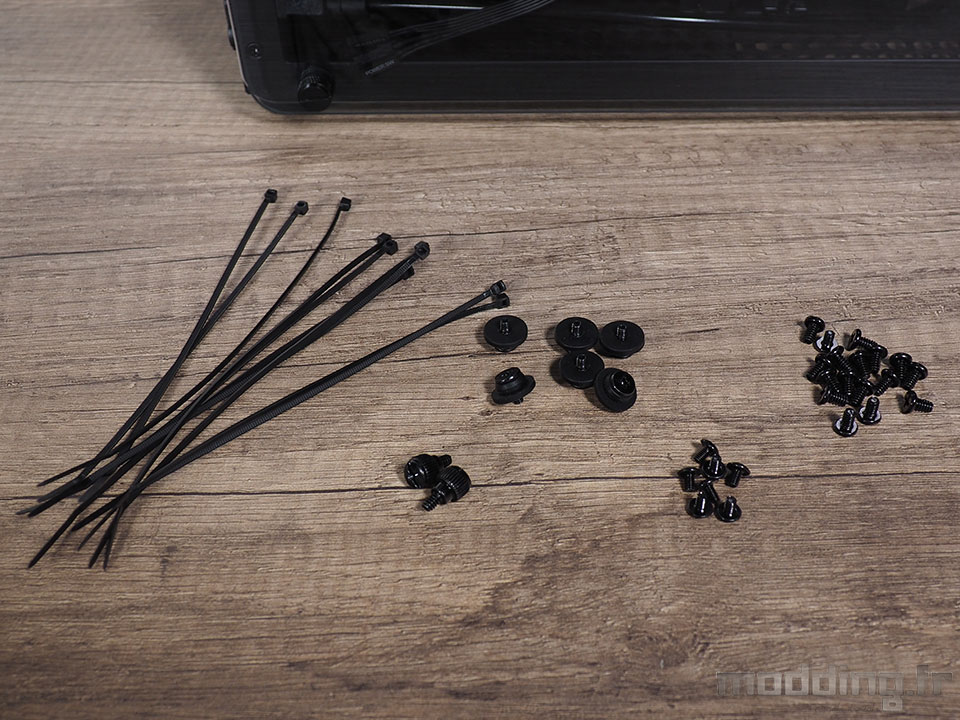

Il est accompagné d’une dizaine de colliers de serrage plastique, deux vis à mains 6-32 pour le GPU, 7 vis 6-32 de 6 mm, 6 vis M3 de 9.6 mm équipées de pads antivibrations pour disque 2.5″, 10 vis M3 de 6 mm à tête dôme pour disque 2.5″.
Un ensemble de bandes de mousse équipées de collant sur une face est présent, et peut être apposé sur le boitier, en bordure des fenêtres, afin de filtrer l’air qui y rentre.
Les spécifications :
| Product Name |
OPHION |
| Product Number |
0R20B00097 |
| Dimension [W×D×H] |
174×375×245 mm |
| Weight |
3.14 kg [N.W.] 3.75 kg [G.W.] |
| Material |
Aluminum 2.0mm; SPCC 0.8mm |
| Color |
Coating Black |
| M/B Support |
MINI ITX |
| Drive Bay |
Internal 3.5″ × 1 + 2.5″ × 1 or 2.5″ × 3 |
| Expansion Slot |
PCI Slots ×2 |
| I/O Panel |
USB3.0×1, C-TYPE×1 |
| Power Supply |
PS/2 [Internal Bottom-mount] |
| Cooling System |
Top Fan: 120mm×2 [Option]
Bottom Fan: 120mm×1 [Option] |
| CPU Cooler Height |
90mm [Max.] |
| Graphic Card Length |
330mm [Max.] |
| Side Panel Style |
3.0mm Tempered Glass |
| Riser Card Adapter |
PCI Express 16X Gen3.0 |
