Les tests :

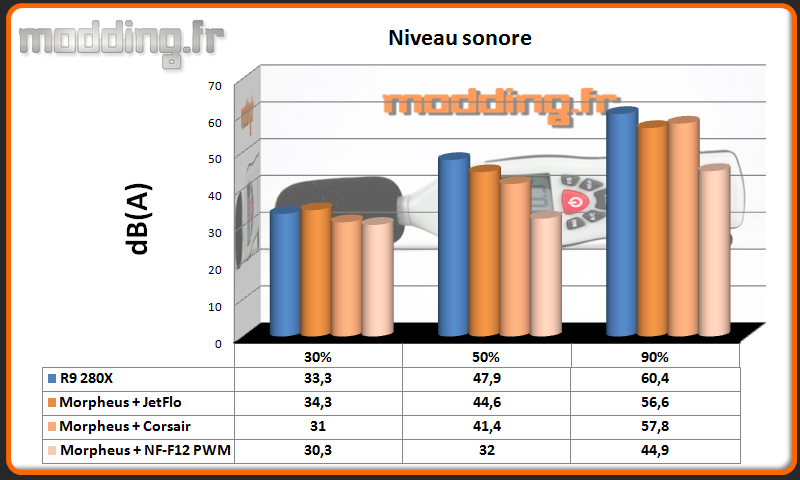

Niveau sonore
Nous contrôlons le niveau sonore de la carte graphique avec son système de refroidissement d’origine puis avec le Morpheus de Raijintek en place.
Sur ce dernier, nous mettons en place trois type de ventilateurs en 120 mm :
- Cooler Master JetFlo 120
- Corsair SP120 L (issu d’un H100i)
- Noctua NF-F12 PWM
Le relevé du niveau sonore se fait à l’aide d’un sonomètre placé à 25 cm en face des ventilateurs de la carte graphique.
La config est hors du boitier, carte mère disposée à plat.
Nous utilisons le mode hybride de l’alimentation X-850.
Nous débranchons le ventilateur du ventirad CPU.
Seul les ventilateurs de la carte graphique sont en action.
Le relevé se fait à différentes vitesses exprimé en pourcentage :
Le contrôle se fait par le logiciel AfterBurner pour les ventilateurs du Direct CUII de notre R9 280X.
Les ventilateurs placés sur le Morpheus sont branchés sur une prise Fan de la carte mère via un adaptateur en Y.
Leur contrôle se fait par le logiciel SpeedFan 4.5.1.
L’intérêt de l’absence de ventilateur avec le Morpheus est de justement, pouvoir choisir les ventilateurs que l’on souhaite mettre en place.
A nous de voir si on veut privilégier le niveau sonore ou la performance de refroidissement pure, voire un mélange des deux.
Nous avons pris comme référence la ventilation de notre R9 280X qui est une carte Asus avec son système de refroidissement Direct CUII.
Les ventilateurs choisis font aussi bien voire même mieux a tout les niveaux. Même les JetFlo sont bien placés.
Mesure des températures
Config de test :
Protocole de test :
Température de la pièce prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
Relevé de la température du GPU à l’aide du logiciel GPU-Z secondé par le logiciel Afterburner.
Pâte thermique utilisée : MX4.
La config est hors du boitier, carte mère disposée à plat..
Les relevés sont effectués à 50% et 90% de la vitesse de rotation des ventilateurs.
Gestion de la vitesse par le logiciel Afterburner pour le système de refroidissement d’origine et par le logiciel SpeedFan 4.5.1 pour les ventilateurs placés sur le Morpheus
On reprend les mêmes ventilateurs :
- Cooler Master JetFlo 120
- Corsair SP120 L (issu d’un H100i)
- Noctua NF-F12 PWM
Le processeur est @ stock.
Le bios @ stock est configuré en XMP.
Le relevé s’effectue dans un premier temps au repos.
Nous effectuons, ensuite, un test stress de la R9 280X par le biais du logiciel Fire Strike Extreme de 3D Mark pendant 20 minutes.

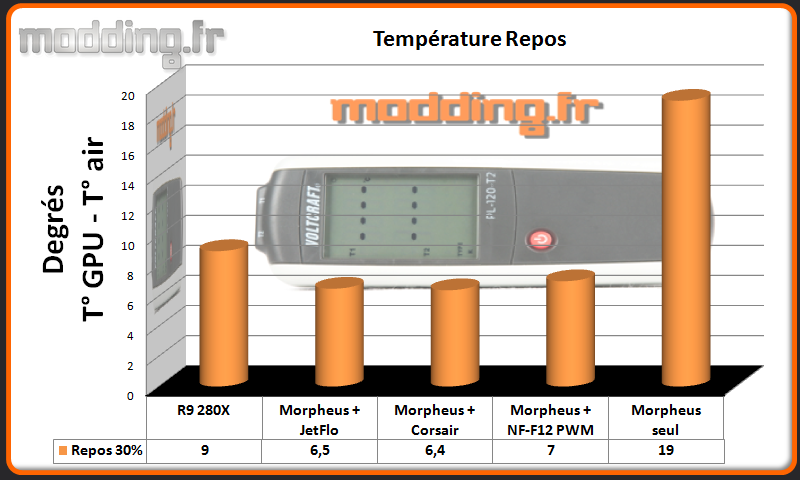

Température au repos
Au repos, avec une ventilation au minimum, nous gagnons déjà 2-3° par rapport au ventirad d’origine. Pour rappel, il s’agit d’un ventirad modifié et non celui de la référence AMD.
De plus nous ne voyons pas excessivement d’écart entre les différents ventilateurs choisis. Ce qui laisse penser que le Morpheus est bien conçu pour évacuer le surplus de calorie de la part de la carte graphique.
Ce qui nous a pousser à effectuer le test sans ventilateur. Le fonctionnement en passif est viable, mais il va s’en dire qu’un filet d’air qu’apporte un ventilateur comme le NF-F12 à 30%, sans aucun bruit, demeure plus efficace.

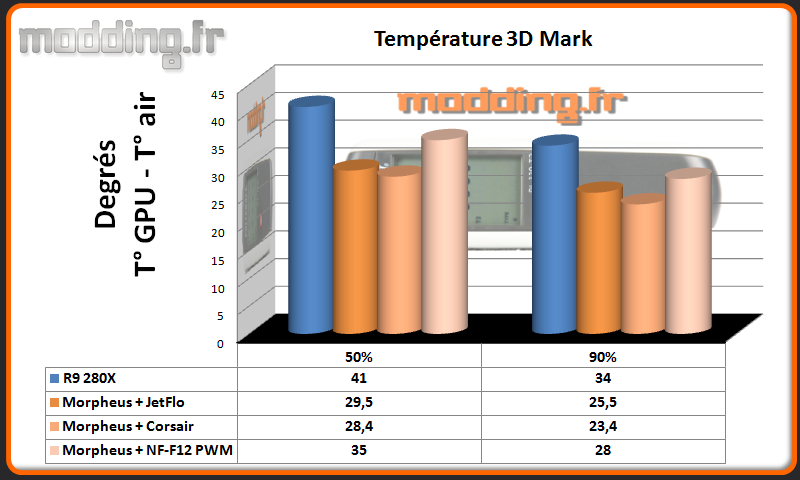

Température sous 3D Mark
Sous 3D Mark, que dire? si ce n’est que les chiffres parlent d’eux même!!!
10° d’écart pour les ventilateurs qui ont un sacré souffle sans être pour autant, plus bruyant que ceux de la R9 280X.
6° de mieux avec le couple de NF-F12 PWM et un niveau sonore digne d’un système hybride des nouvelles générations de carte graphique.
La seule restriction au Morpheus est de devoir contrôler sa ventilation par un tiers, que ce soit un rheobus ou un logiciel comme SpeedFan. Ce dernier est le plus adéquat car il permet de descendre la ventilation, branchée sur une prise Fan, sous les 50%. Une limite que l’on trouve sur les logiciels de contrôle propre aux carte mères.
De plus il a l’avantage de pouvoir configurer la ventilation par rapport à une température d’un des composants, en l’occurrence celui du GPU.
Il convient de rappeler que les tests sont effectués hors d’un boitier. De part l’orientation des ailettes, l’air expulsé se retrouve dans le boitier. Il sera préférable d’avoir une bonne ventilation au sein dudit boitier.
