Le montage :
Nous allons prendre comme carte graphique, notre R9 280X de la config test.
Même si elle ne fait pas partie de la liste compatible, le montage ne semble pas poser pas de problème.

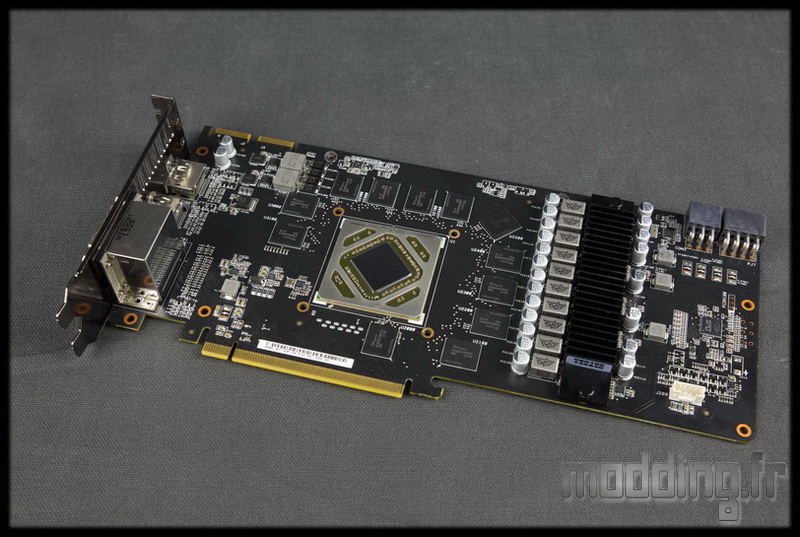

Dans un premier temps, nous retirons le refroidissement d’origine.

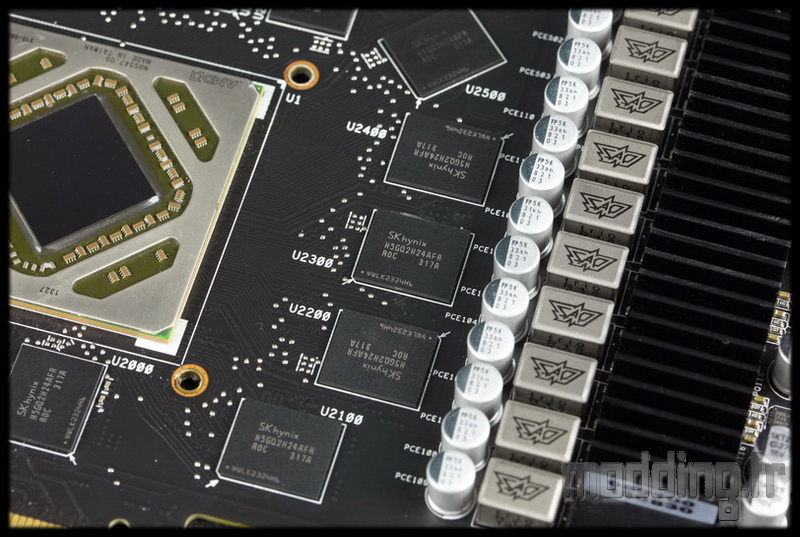

On nettoie le GPU de toute trace de pâte thermique tout comme les puces mémoire et étage d’alimentation afin d’avoir une surface propre et sèche.

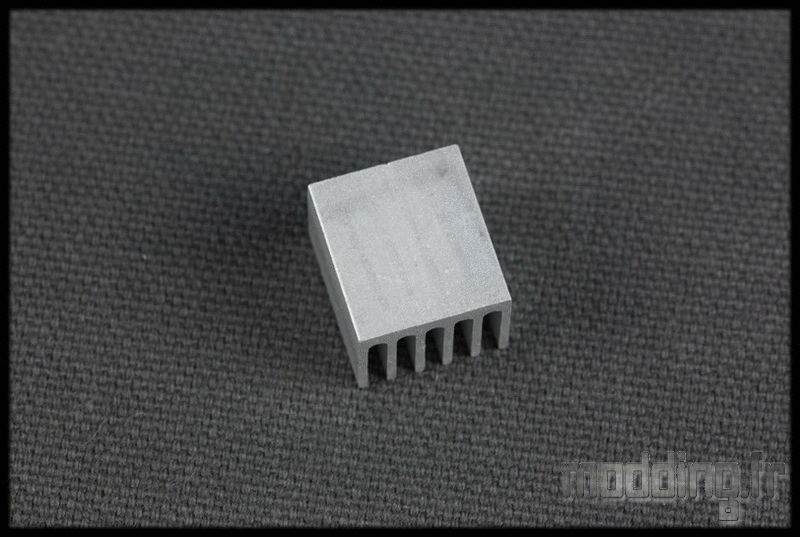

On utilise les pads thermiques adhésifs pour les mettre en place sur les dissipateurs mémoire.
Ils ont la particularité d’être adhésifs sur les deux faces.

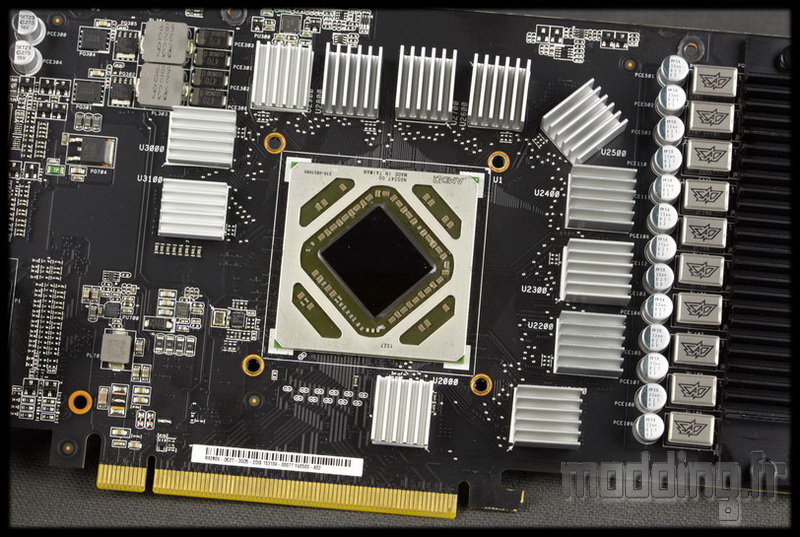

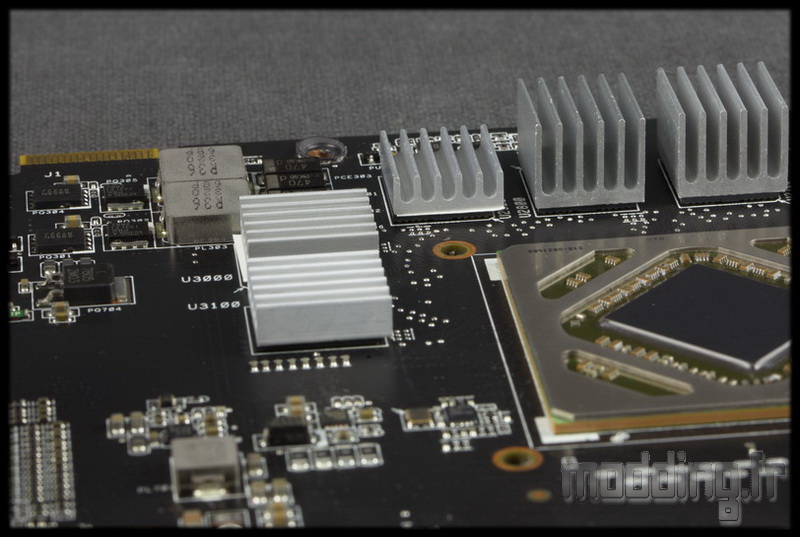

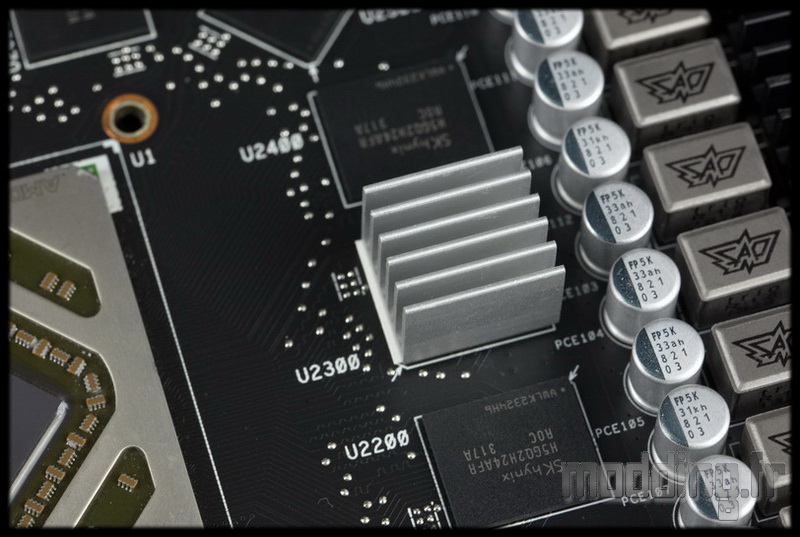

On met en place ces dissipateurs sur les puces mémoires.
Autant de dissipateurs que nous avons de puces mémoires.
On fait la même chose pour les étages d’alimentation et ce, en fonction de la configuration de la carte graphique. Nous avons plusieurs type de dissipateurs pour s’adapter au dimensions des surfaces à recouvrir.
Notre R9 280X a son propre dissipateur, donc du coup nous l’avons laissé en place.
Nous avons utilisé deux types de dissipateurs pour la mémoire, dont ceux avec un profil bas.
La raison est de ne pas gêner le passage des caloducs sur la partie proximal du Morpheus.

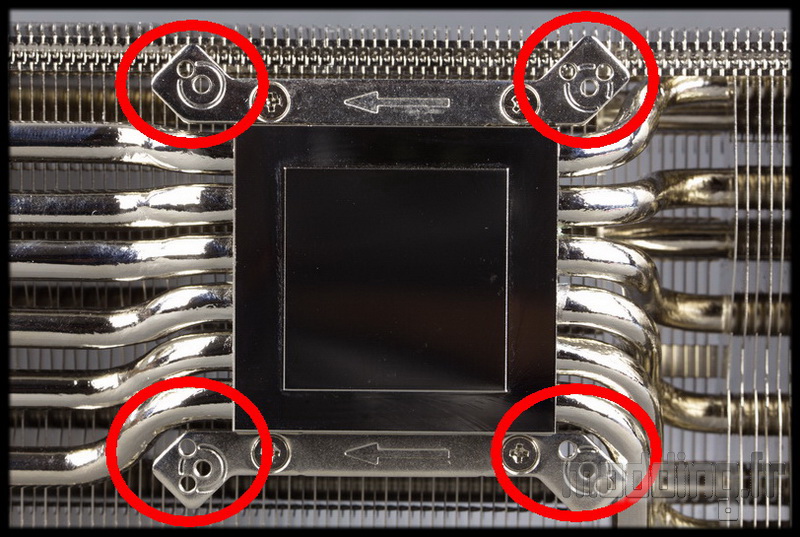

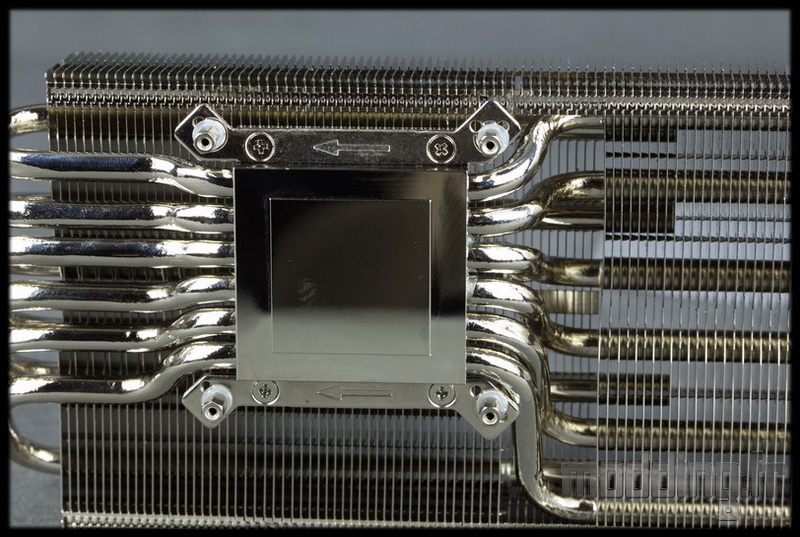

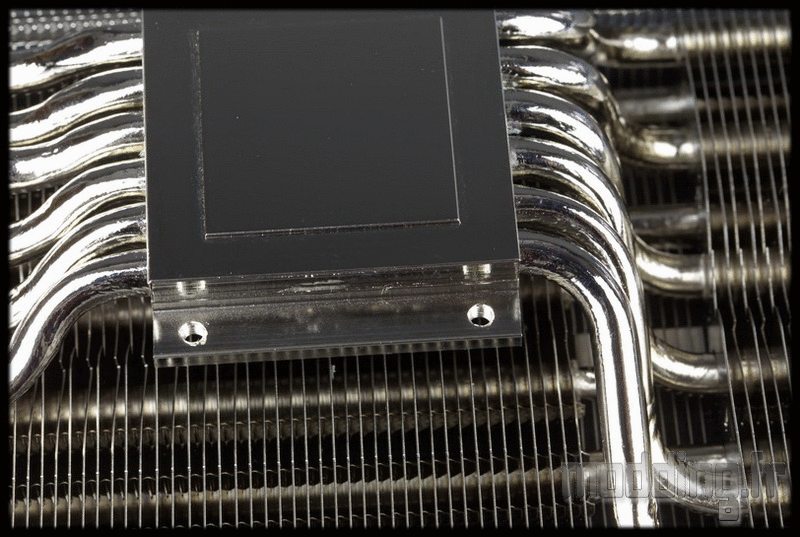

On installe les pattes de fixation sur la base du Morpheus.

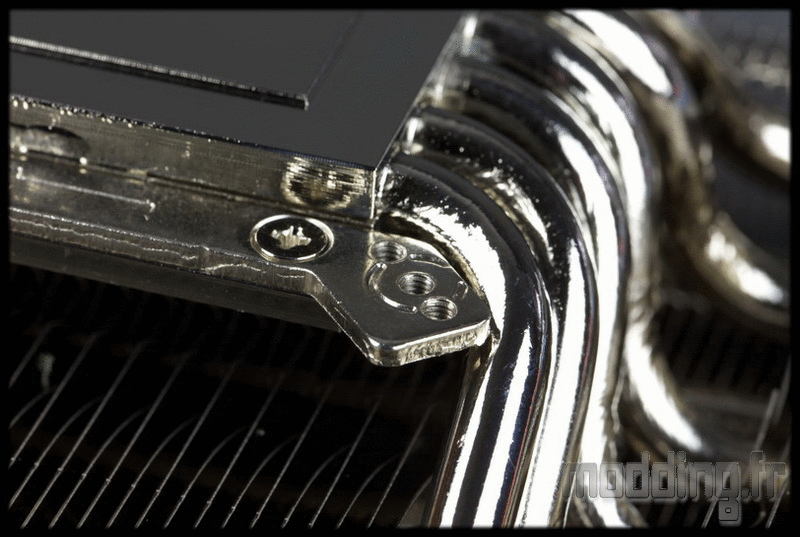

Nous notons que chacune des deux pattes est dotée d’une flèche.
Il convient de positionner la patte de fixation de façon à avoir la pointe de la flèche vers les caloducs qui décrivent un U avant de plonger dans la partie proximal du radiateur.
Il est bien sûr important de respecter le sens de la flèche car nous pouvons voir que la position des trous sur la patte de fixation n’est pas identique.
Les pattes de fixation sont munies de plusieurs passages de vis.
Trois sur cette extrémité.
En fait, la position de ces passages diffère en fonction de l’extrémité des pattes de fixation. Nous avons même seulement deux passages sur l’une d’entre elles (en haut à gauche).

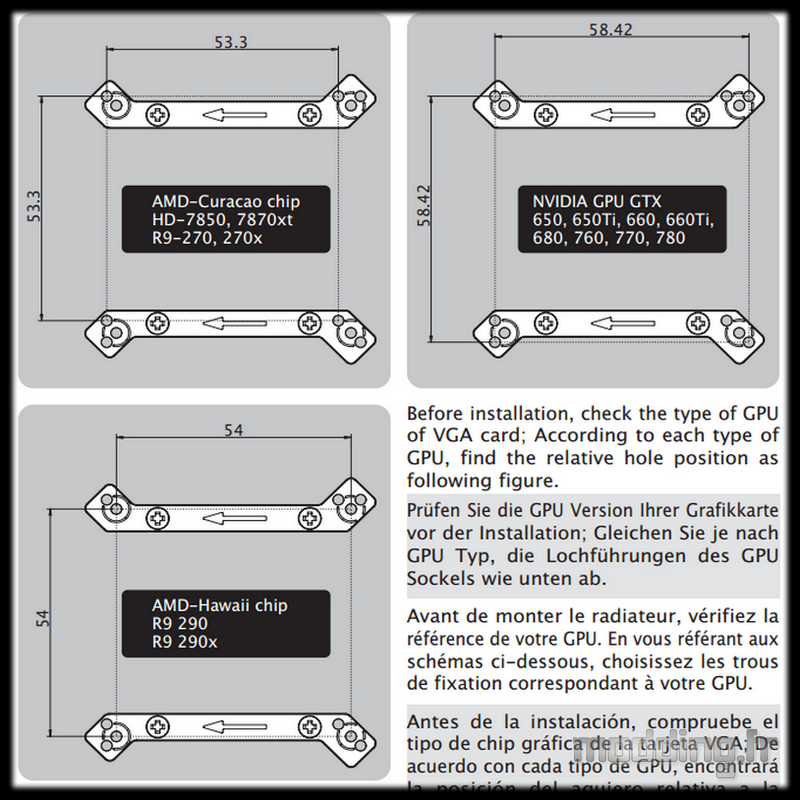

On se réfère au manuel pour connaitre les passages à utiliser en fonction de la carte graphique.
Dans notre cas, nous utilisons les passages pour une carte graphique AMD Hawaï (même si on est sur un Tahiti…).
Nous vissons les entretoises sur les pattes de fixation.
L’ajout de rondelle plastique n’est valable que pour le chipset AMD Hawaï (ce que nous mettons aussi pour notre carte graphique).
Les 4 entretoises sont en place.

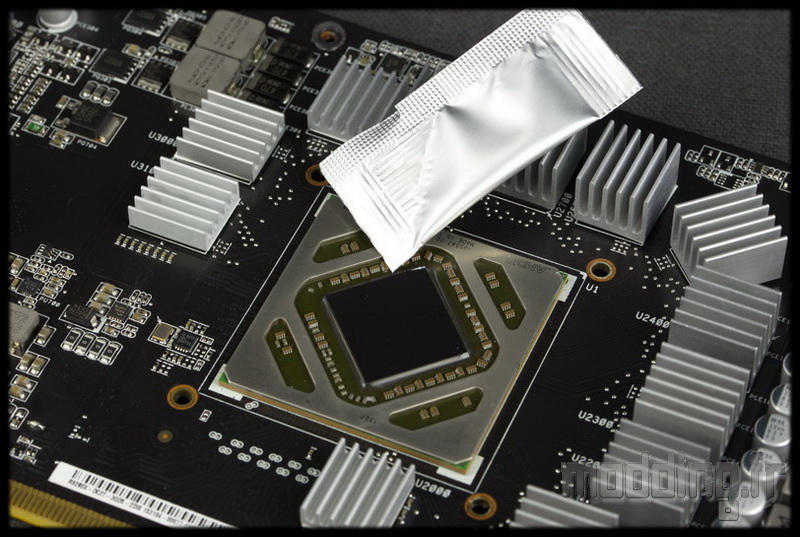

Nous allons étaler la pâte thermique sur le GPU.
On fixe le Morpheus sur la carte graphique en utilisant les vis adéquates pourvues de ressort.
Le plus simple est de retourner le ventirad pour avoir sa base vers le haut. On positionne ensuite la carte graphique dessus de façon à aligner les 4 trous, autour du GPU, sur les entretoises du Morpheus.

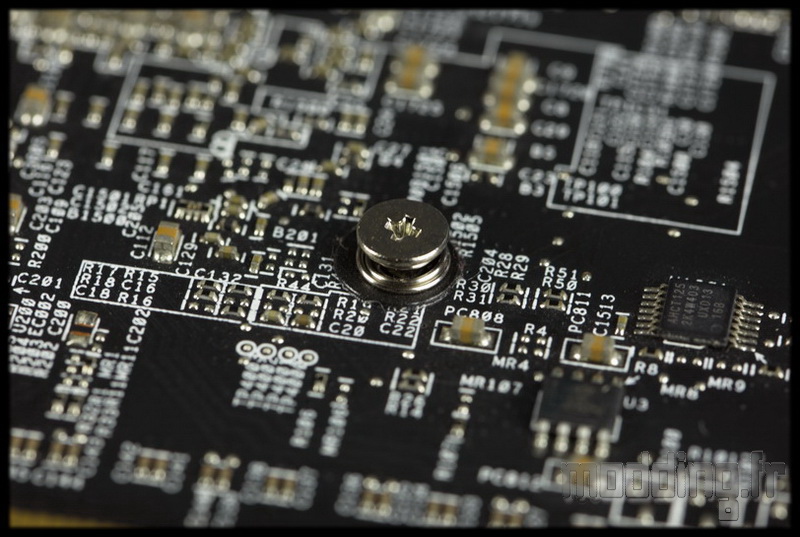

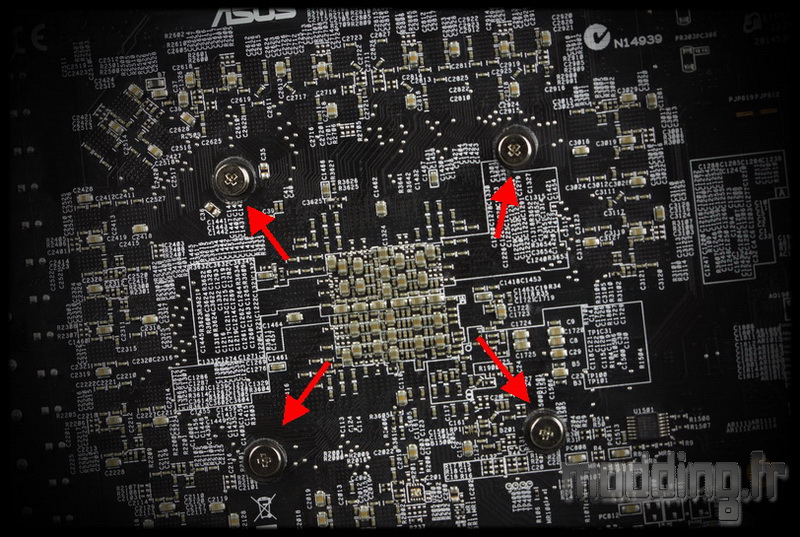

Le vissage se fait en croix tout en maintenant la carte graphique sur le ventirad.

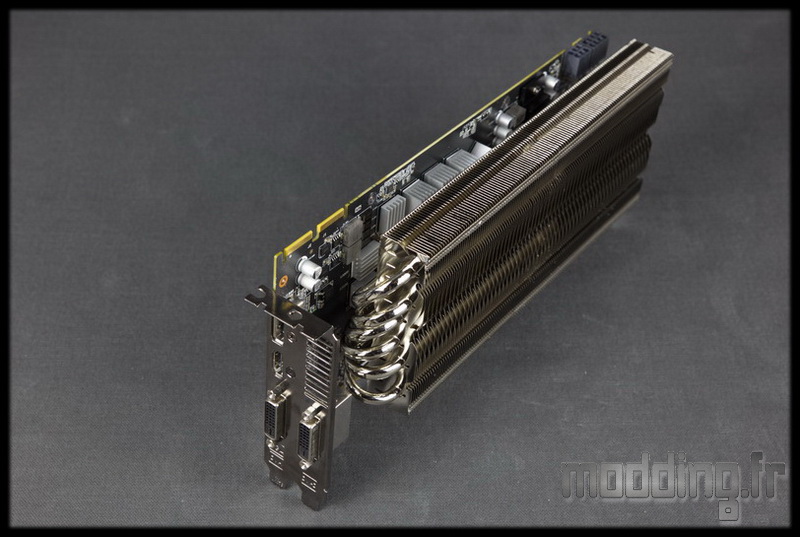

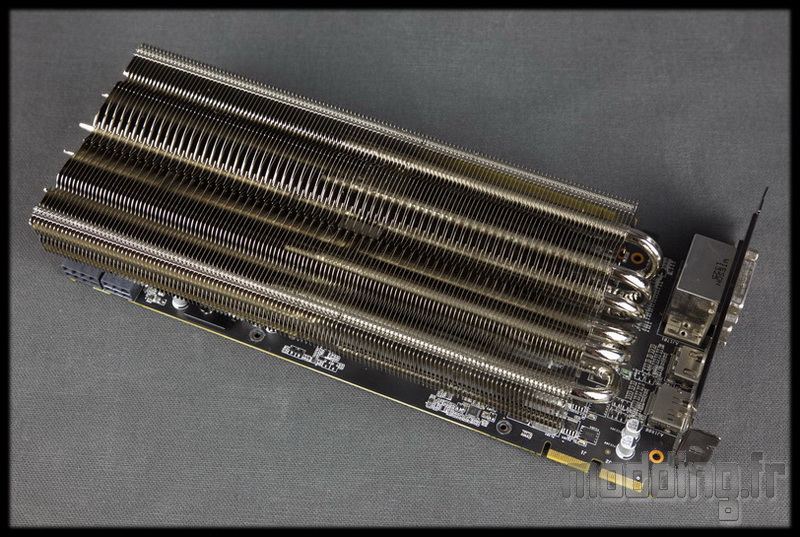

Le ventirad est en place sur le processeur graphique.

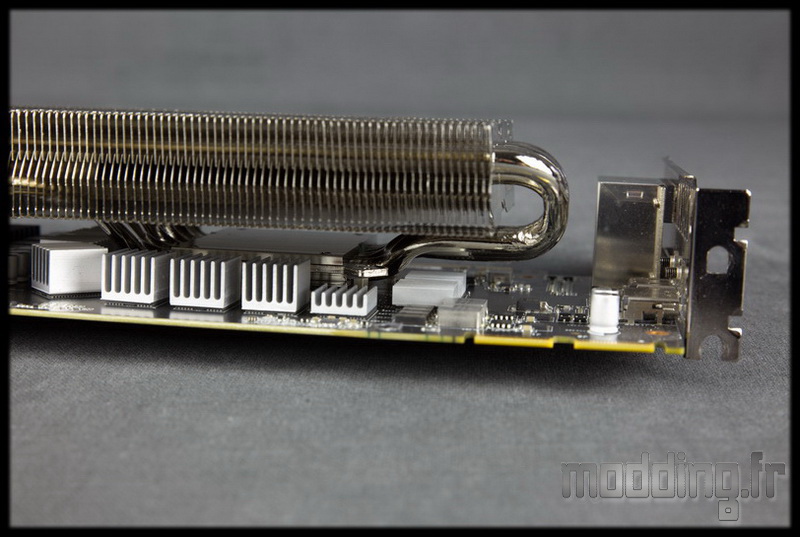

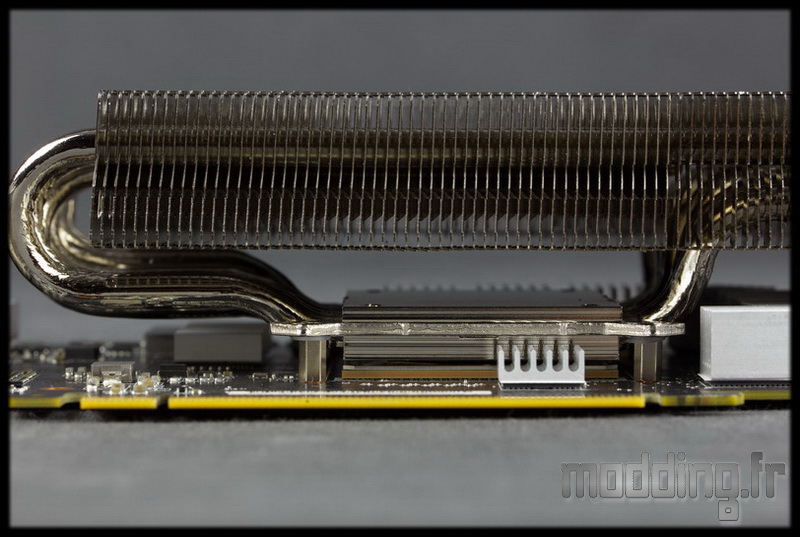

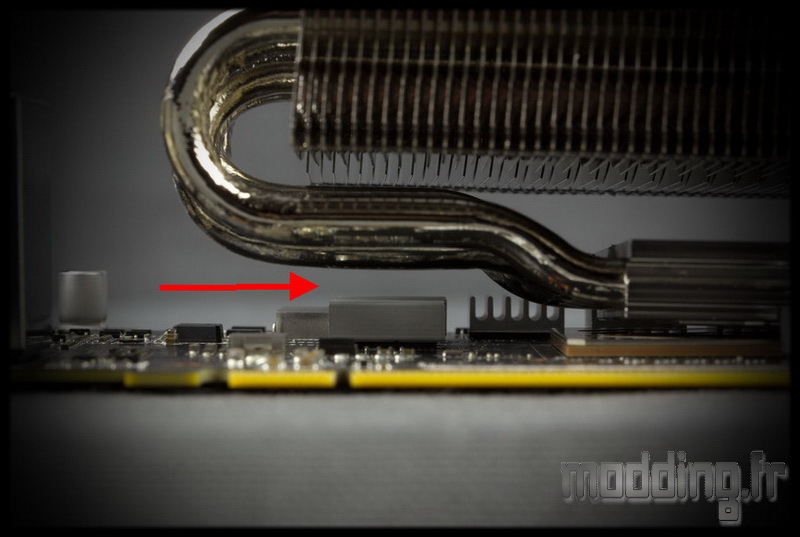

Les dissipateurs au profil bas permettent de ne pas gêner les caloducs.

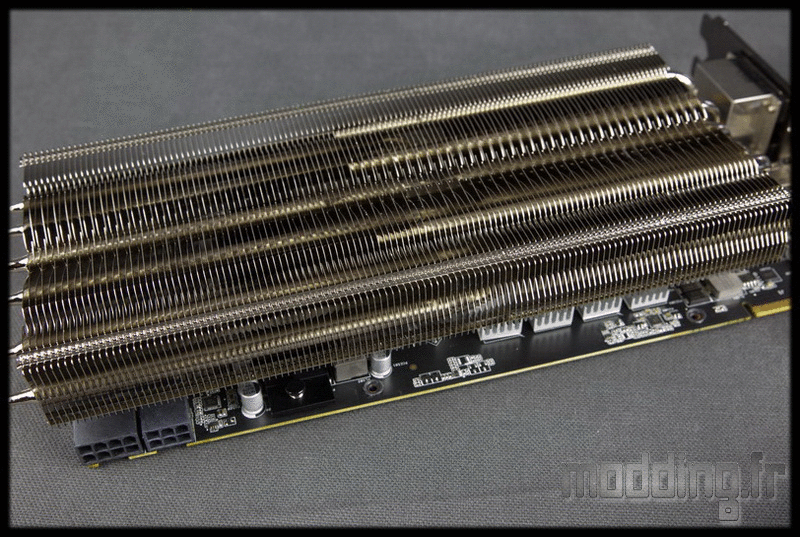

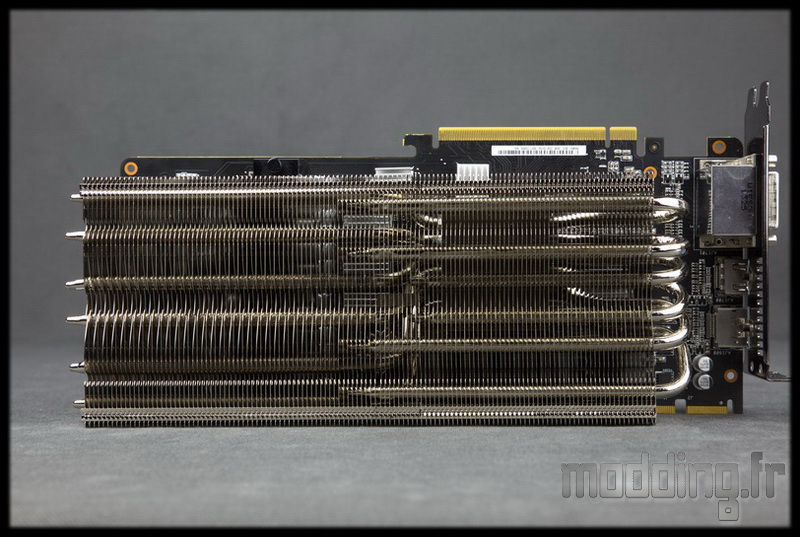

Le Morpheus couvre toute la longueur de notre carte graphique.
Le flux d’air des ventilateurs assurera le refroidissement des caloducs et donc du GPU ainsi que les puces mémoires et VRM.

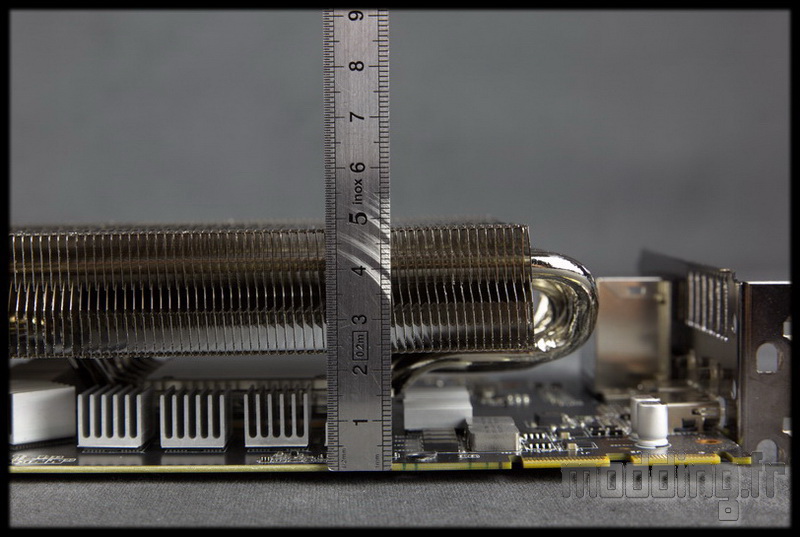

Sans ces ventilateurs, l’ensemble mesure déjà 48 mm d’épaisseur…
Il ne reste alors qu’à mettre en place la ventilation.
le Morpheus est vendu sans ventilateur, à nous de choisir ceux qu’on désire mettre en place.

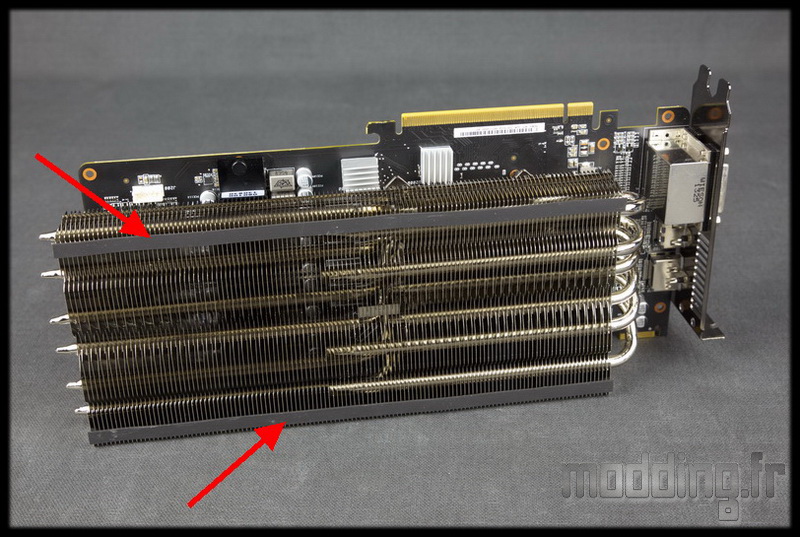

Avant tout, nous positionnons les deux bandes adhésives en caoutchouc.
Elles permettront de limiter les vibrations des ventilateurs.

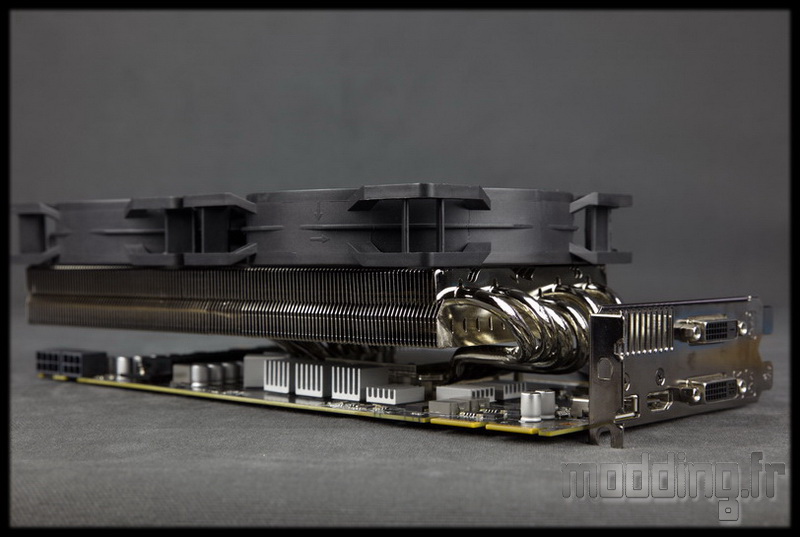

Deux ventilateurs en 120 mm pourront être mis en place sur le Morpheus.

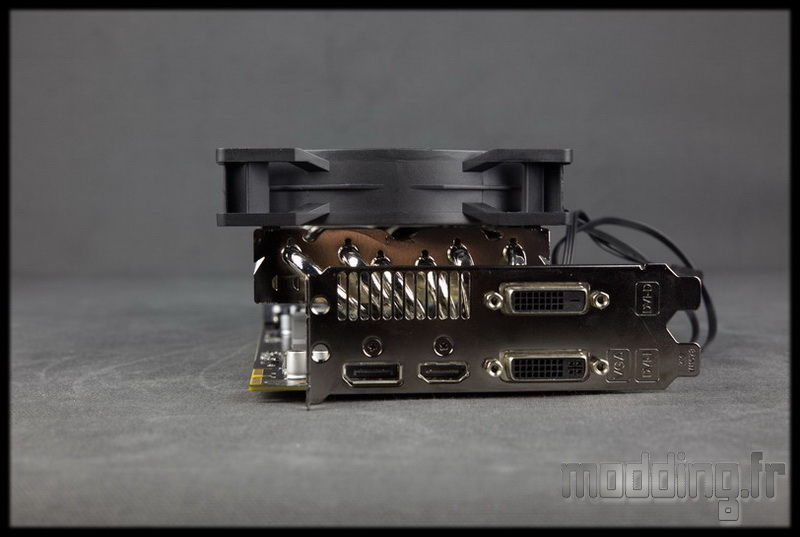

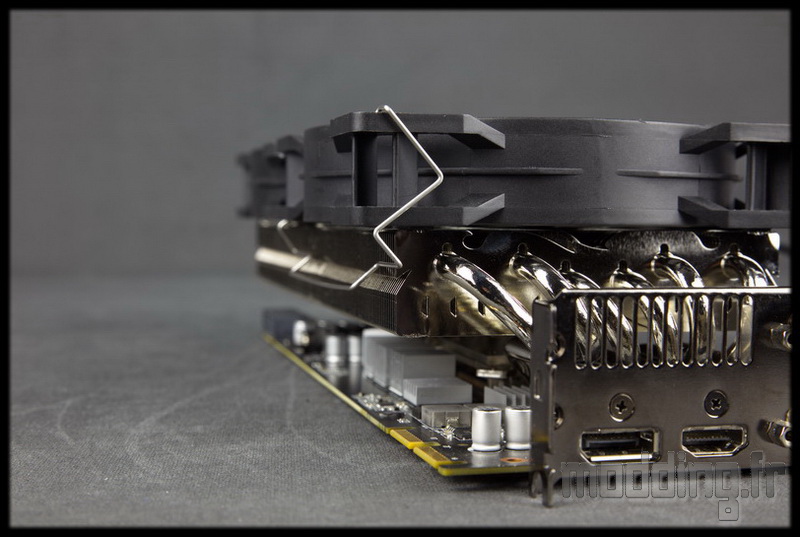

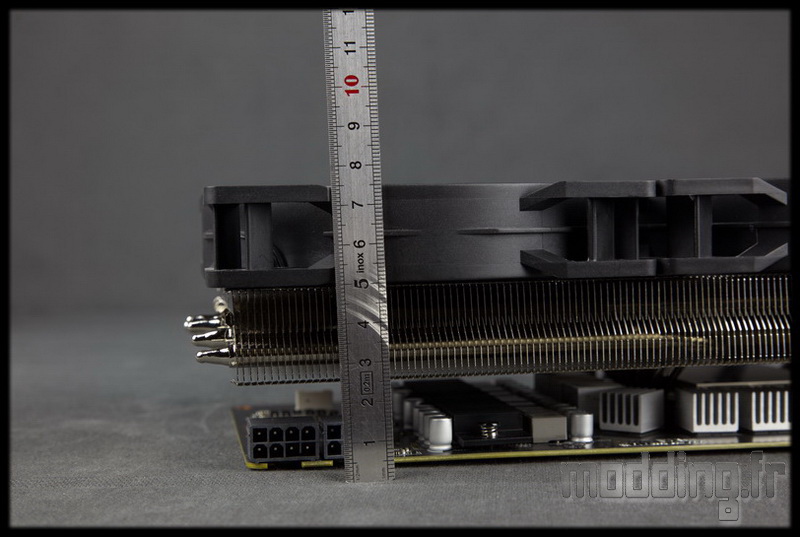

On passe à environ 75 mm d’épaisseur…
De double slot, on passe facilement à 4 slots!
Ce système limitera fortement pour ne pas dire completement (sauf carte mère ayant deux ports PCIe assez éloignés) la possibilité de mettre deux cartes graphiques.

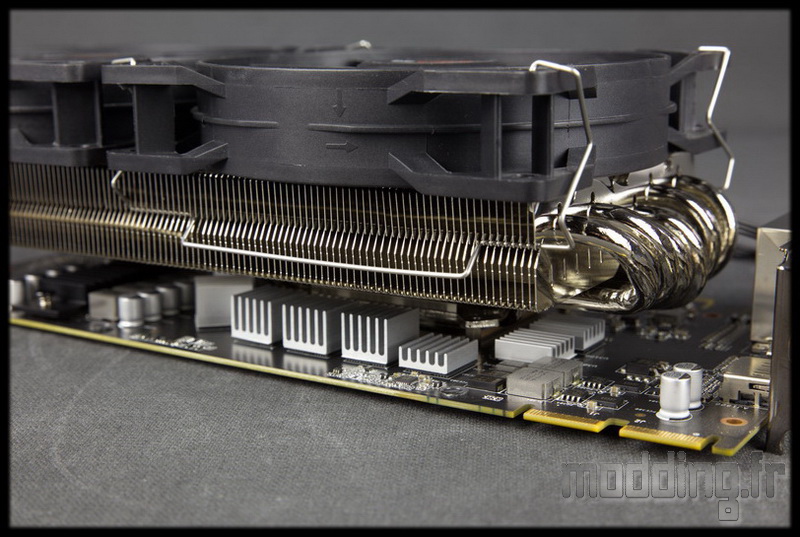

On utilise les attaches métalliques pour fixer les ventilateurs sur le radiateur.
On les coince dans le profil des ailettes conçu pour cette fixation.
Le radiateur mesure 98 mm de large, les ventilateurs débordent alors de part et d’autre. Il convient de les décaler par rapport à la prise PCIe pour pouvoir brancher la carte graphique sur le port PCIe de la carte mère.
Deux ventilateurs = deux prises… Nous n’avons pas adaptateur spécifique pour les brancher sur la prise de la carte graphique. En même temps cette prise diffère en fonction de la carte.
Par contre nous n’avons pas non plus d’adaptateur en Y pour pouvoir brancher les deux ventilateurs sur la même prise Fan de la carte mère ou le même canal d’un rheobus.
