Tests :
Config de test :
Niveau sonore
Les ventilateurs du Pure Steel
Un test est effectué sur les ventilateurs du boitier.
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Corsair HX750 Platinum en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, elles sont contrôlées par un multimètre.
Niveau sonore
Vitesse de rotation
Le ventilateur du Pure Steel RGB n’est pas des plus bruyant ! On peut même le qualifier de très discret au point de devenir inaudible sous les 9 V.
Ambiance sonore
Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, à mi-hauteur.
- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5 V – Ventilation H60 20% (AIO 20% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation H60 20% (AIO 20% – Boitier 12 V)
- Ventilation boitier 5 V – Ventilation H60 100% (AIO 100% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation H60 100% (AIO 100% – Boitier 12 V)
Le ou les ventilateurs du boitier sont branchés sur des adaptateurs Molex en 5 V et 12 V, le ventilateur de notre AIO est géré dans le bios par QFan Control.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (mode hybride).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…ni même une mouche! en même temps, elles bronzent à la plage….).
Pour avoir un relevé ‘’référence’’ du niveau sonore, nous avons soumis au sonomètre la config hors du boitier avec un relevé à 30 cm (pour palier à la distance dans un boitier) en position latérale et au-dessus telle que la carte mère et le H60 se positionnent dans le boitier.
4 ventilateurs dans le Pure Steel et on ne peut nier qu’à pleine vitesse, le boitier n’est pas des plus discret.
Alors même si nous avons 4 ventilateurs, nous avons pu voir que, pris à part, le ventilateur s’avère justement plutôt silencieux !…
Nous avons alors testé un seul ventilateur in situ : placé à l’horizontale en bas du boitier et aspirant l’air au travers du filtre. Il se trouve que le ventilateur se révèle plus bruyant que lors de notre test isolant ledit ventilateur en dehors du boitier. On se retrouve dans la même situation, lorsque le ventilateur est en position verticale, mais en aspiration au travers de la grille de la paroi arrière du boitier.
On en conclut que son niveau sonore s’élève nettement, du moment où le ventilateur est positionné en aspiration contre une grille. Positionné en extraction, le niveau sonore revient à sa normale.
La colonne “AIO 100% – Boitier 5 V” permet de quantifier la filtration de la nuisance sonore issue de la config. Le Top ne disposant d’aucune ouverture, ainsi que la position latérale du radiateur de notre AIO, expliquent les bons résultats obtenus sur ce plan de mesure. On reste au niveau des autres boitiers avec le relevé au travers du panneau en verre trempé.
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au-dessus de la carte graphique.
Le relevé des températures de la carte mère (sonde SYSTIN et CPUTIN) et de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Le ventilateur du H60 est configuré dans le bios par QFan Control comme suit :
- 0° –> 40° = 20%
- 40°–> 55° = 20% –> 100%
- 55° et + = 100%
On effectue les relevés avec la ventilation du boitier à 5 V et à 12 V sous :
- OCCT CPU
- OCCT CPU + démo en boucle de 3D Mark Fire Strike.

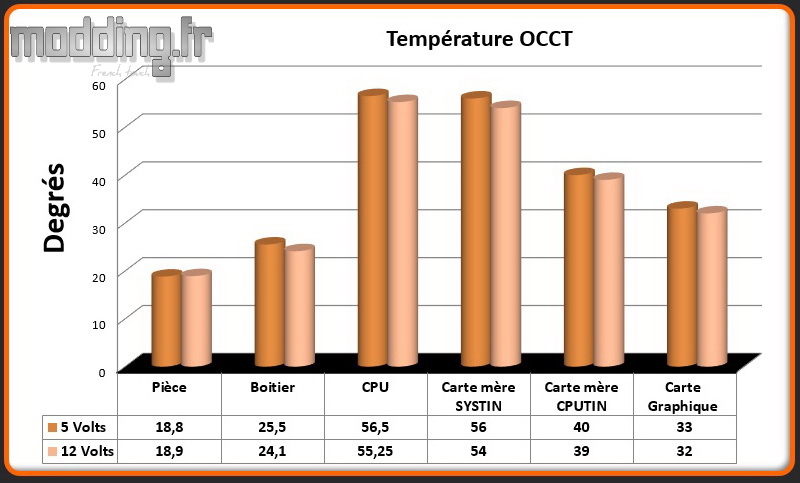

OCCT CPU
OCCT CPU + Fire Strike
Le passage de la ventilation de 5 V à 12 V profite surtout au processeur et à la carte mère, même si finalement le gain n’est pas si énorme, du moins au cours du test OCCT.
La carte graphique baignant directement dans le flux d’air se contente de la ventilation à 5 V.
Nous allons comparer les résultats avec ceux relevés sur la config hors du boitier (Référence) et avec les boitiers précédemment testés embarquant cette config. Cela permet de comparer leur capacité à évacuer la chaleur engendrée par les composants.
Nous prenons seulement en compte les résultats du test du boitier effectué avec leurs ventilateurs alimentés en 12 V.
Les résultats sont exprimés en valeur Delta, c’est à dire la différence avec la température de l’air ambiant.
Comparatif OCCT CPU
Comparatif OCCT CPU+Fire Strike
Sous OCCT, le Pure Steel n’a pas à rougir de la concurrence, du moins si l’on reste dans le format moyen tour.
En mettant en place le test combiné, la carte graphique profite donc directement du flux d’air engendré par les 3 ventilateurs situés à la base du boitier. Force est de constater que le processeur subit la montée en température générée par cette carte graphique.
