Démontage :
En réalité, il n’y a pas grand-chose à démonter sur le Pure Steel.
La plupart des éléments principaux du châssis sont assemblés entre eux par des rivets. C’est aussi le cas du cache alimentation.

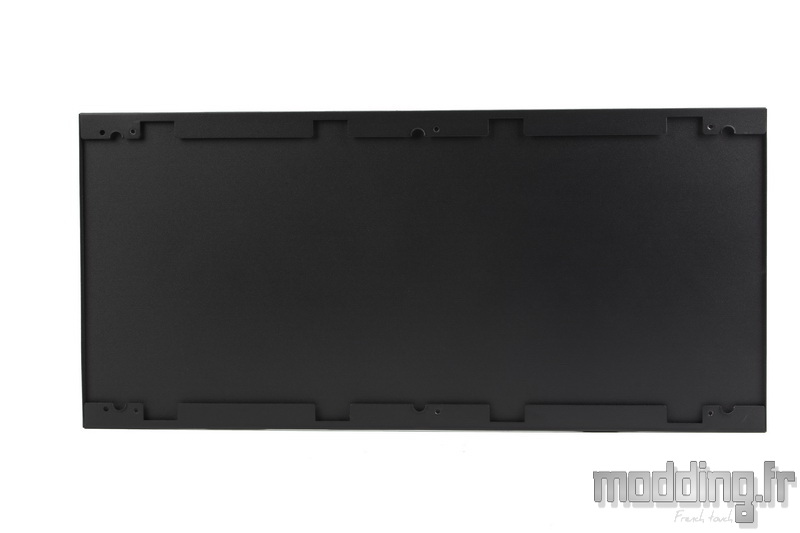

Seule la façade est amovible.
Elle est fixée au châssis par 6 vis (3 sur chaque bord).

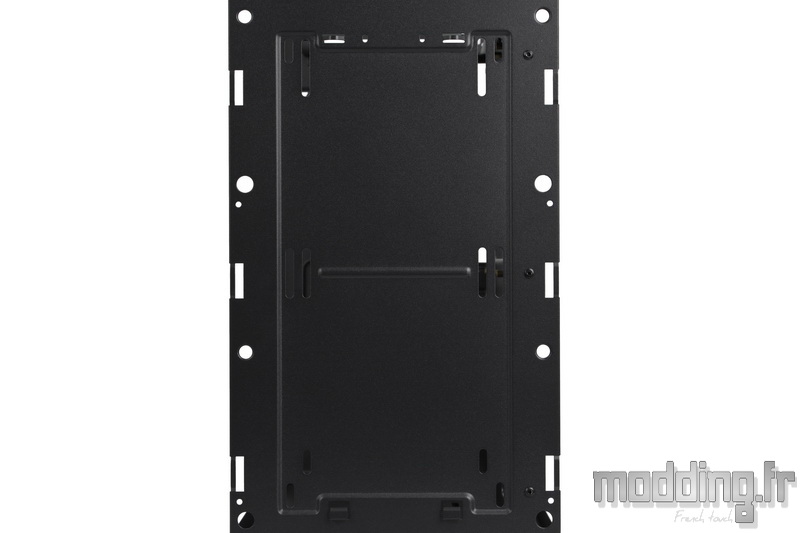

Une fois retirée, nous tombons sur la paroi antérieure du châssis.
On retrouve l’emplacement pour deux ventilateurs en 120 mm ou 140 mm avec des points de fixation de forme oblongue.
Cependant, l’emplacement demeure totalement plein comme nous avons pu le voir dans la rubrique précédente.
On note même la présence d’un emplacement pour lecteur 5.25″ juste au-dessus ainsi que des encoches destinés à fixer un filtre.
Il faut démonter la façade pour déposer le panneau des connectiques du boitier.
Ce module est fixé par 3 vis, dont une à l’avant du châssis.

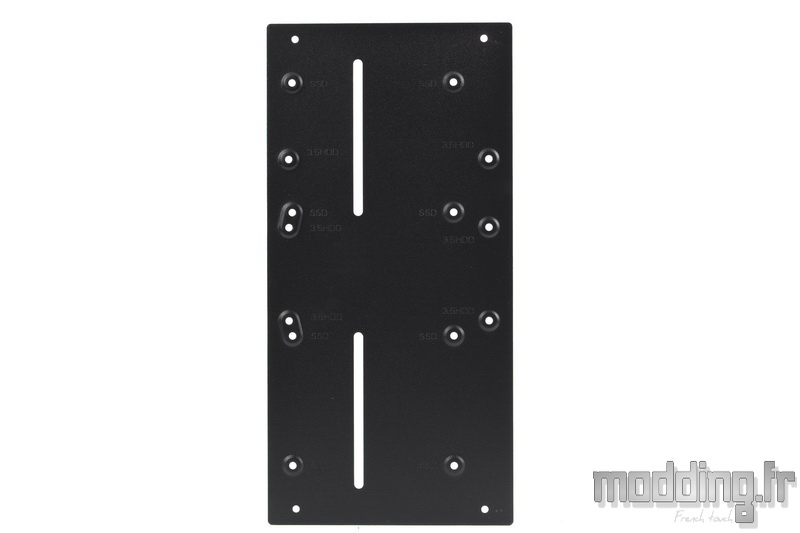

Le support de stockage qui prend position sur l’emplacement de ventilation latérale du boitier.
Il est maintenu par 4 vis.
Les points de fixation des différentes unités de stockage sont identifiés par une gravure à même la structure en acier.
Les deux sillons verticaux servent à installer un combo pompe/réservoir de Watercooling. Comme on peut le voir, ils ne sont pas positionnés au centre de la plaque, on peut alors faire pivoter le support de 180° pour éloigner les sillons de la carte mère afin de laisser un peu plus de place à la carte graphique.

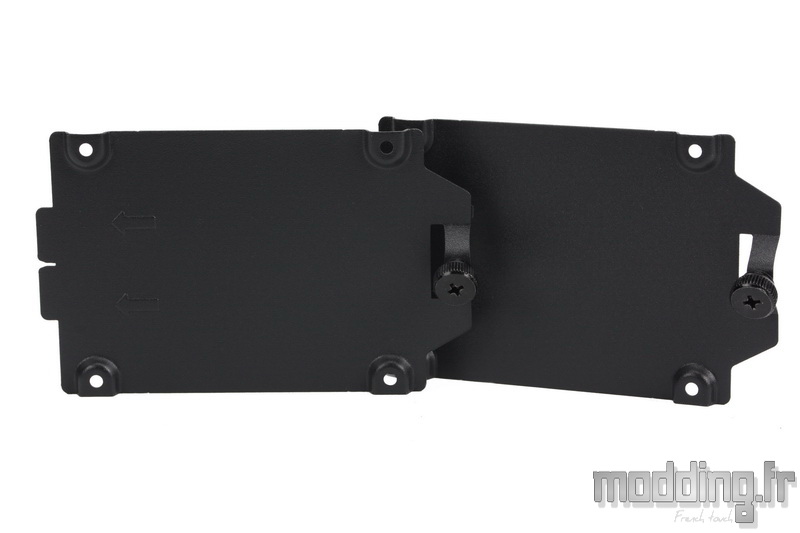

Les deux supports SSD.
Leur vis à main reste solidaire de la structure en acier.
Un bon moyen pour éviter de les égarer.

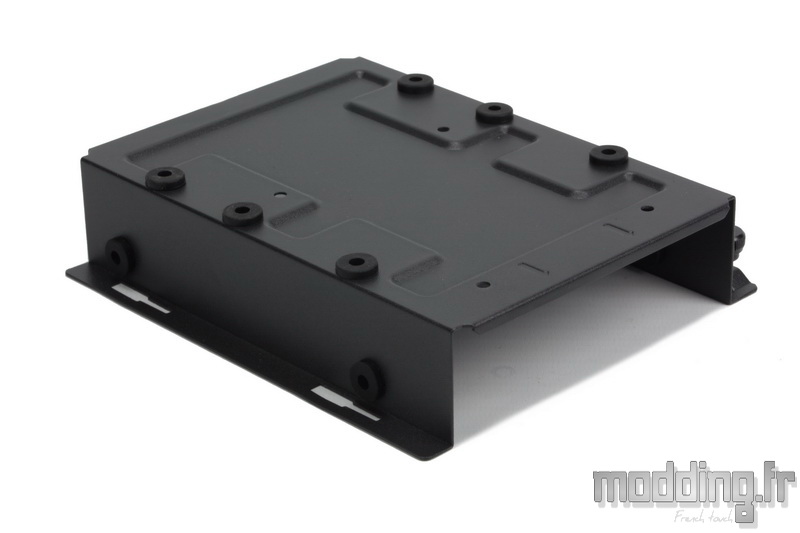

La cage HDD dotée de ses silentblocs afin d’accueillir jusqu’à deux disques durs 3.5″.
L’unique filtre du Pure Steel qui prend place sous le boitier là où se situe la seule entrée d’air.

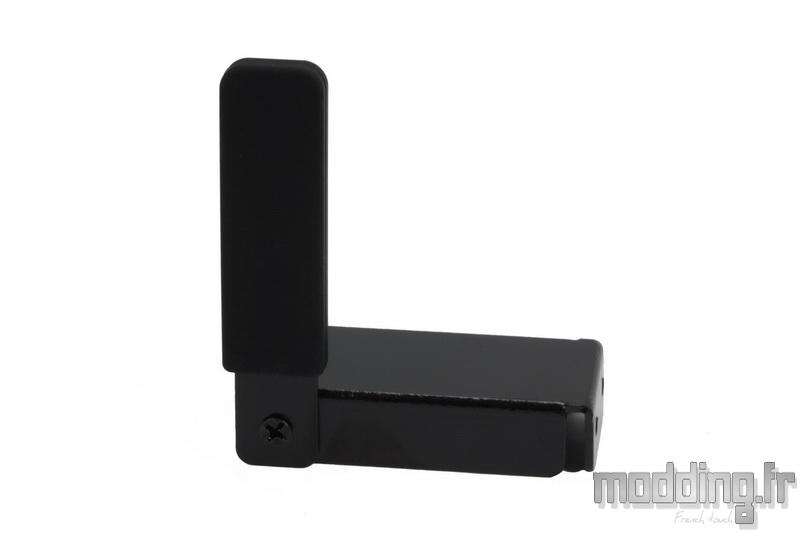

Le support de carte graphique.
Un réel bonus que propose Sharkoon.
Son bras articulé permet de s’ajuster à tous les formats de carte.
Le Hub aRGB du Pure Steel RGB.
Il dispose de 8 prises aRGB et est donc dédié à tout élément doté de LED RGB de type adressable. Ce genre de LED est alimenté en 5 V et ne dispose pas de la même connectique que les LED RGB classiques : +12 V, G, R ,B.
La prise située en bas sur la photo n’est autre que la prise d’alimentation du Hub aRGB, nous avons un câble doté d’une prise Sata que l’on branche directement sur le bloc d’alimentation.
Nous avons deux autres prises situées en haut sur la photo.
Celle de gauche, en 2-pins, permet de brancher le câble issu du bouton éclairage du boitier.
La prise de droite est associée à un câble spécifique que l’on branche sur le header aRGB de la carte mère si celle-ci dispose d’une gestion RGB de type adressable.
Nous allons donc pouvoir passer le contrôle de la gestion du rétroéclairage du Pure Steel RGB au logiciel de la carte mère, ce qui permet d’avoir nettement plus d’effets et un choix plus conséquent au niveau des couleurs.
Dans ce cas, le contrôle n’étant plus du ressort du bouton éclairage, le câble peut alors être détourné de sa fonction primaire pour l’aiguiller sur la prise Reset Switch de la carte mère et ainsi disposer du bouton Reset au niveau du panneau des connectiques du boitier.
Le header aRGB est différent selon les marques de cartes mères…
Du coup, le câble dédié à la connexion sur ce genre de carte mère dispose de deux prises spécifiques.

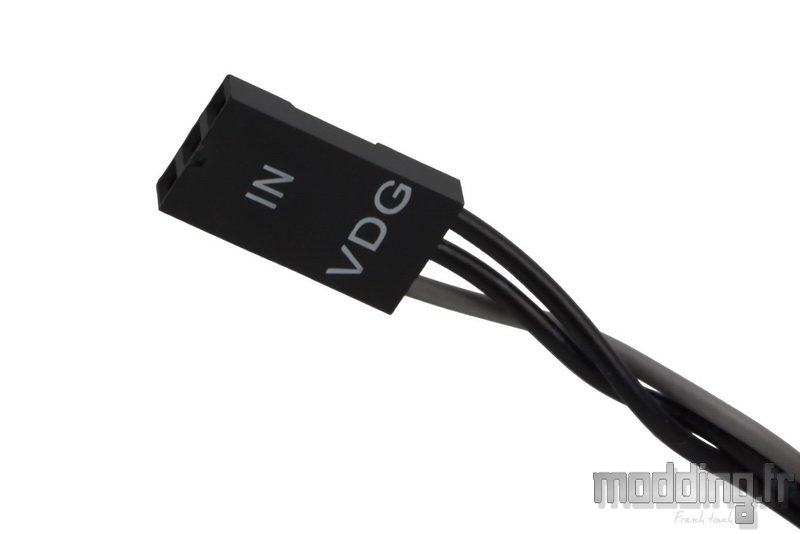

Nous avons la prise VDG dotée de trois connectiques contiguës et qui est spécifique…
… Aux cartes mères de la marque Gigabyte dont le header RGB adressable présente justement cet aspect à trois connectiques jointes.
La seconde prise ressemble à une prise RGB classique, mais avec une des 4 connectiques obturée.
Elle est spécifique aux cartes mères disposant d’un header RGB adressable : ADD Header (chez Asus) ou JRainbow (chez MSI) qui propose les fameuses connectiques : +5 V, D et GND, avec un saut de connectique entre la seconde et la quatrième.
Les pieds sont aussi démontables, cependant les vis sont dissimulées sous les patins en caoutchoucs.

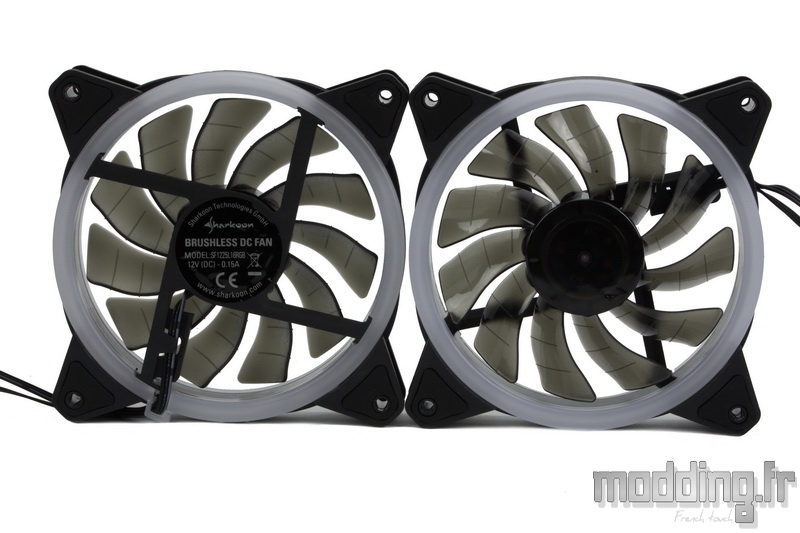

Il nous reste les 4 ventilateurs en 120 mm dotés d’un rétroéclairage RGB de type adressable. Pour rappel, les autres versions du Pure Steel n’embarquent que deux ventilateurs en 120 mm de type classique.
Chaque ventilateur dispose de deux câbles : un câble se terminant par la prise aRGB…

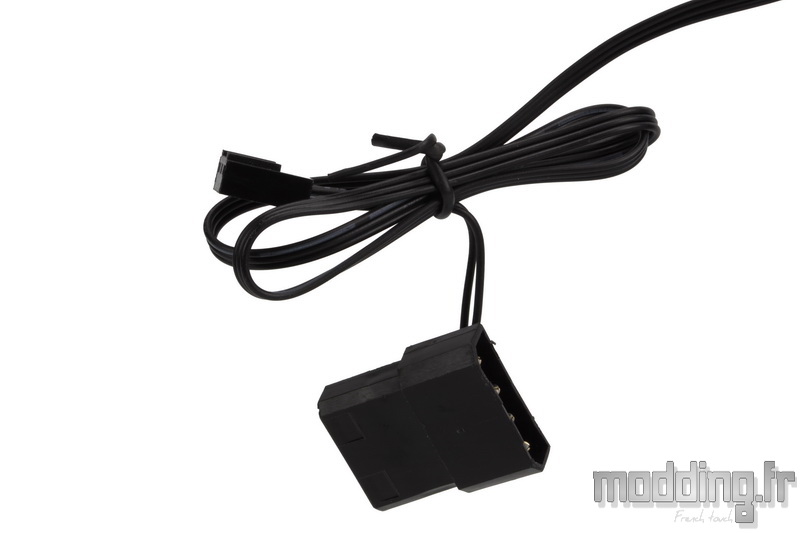

… Et un second câble qui assure l’alimentation propre du ventilateur, se terminant par une prise 3-pins sur laquelle est repiquée une prise Molex.
Nous aurions préféré un adaptateur Molex plutôt que d’avoir cette prise solidaire du reste du câble…
La présence de cette prise Molex permet bien sûr d’alimenter en 12 V les ventilateurs une fois branchés directement sur le bloc d’alimentation.
A moins que la carte mère ne dispose d’un nombre suffisant de prises FAN et en l’absence d’un quelconque rheobus intégré ou même d’un Hub 3-pins voire PWM, il faudra penser à une solution pour gérer les 4 ventilateurs du Pure Steel RGB.
