L’intérieur :
Notre Pure Steel RGB présente un intérieur entièrement vêtu de noir. La version blanche reconduit le blanc en interne, sauf au niveau du cache alimentation qui reste noir.

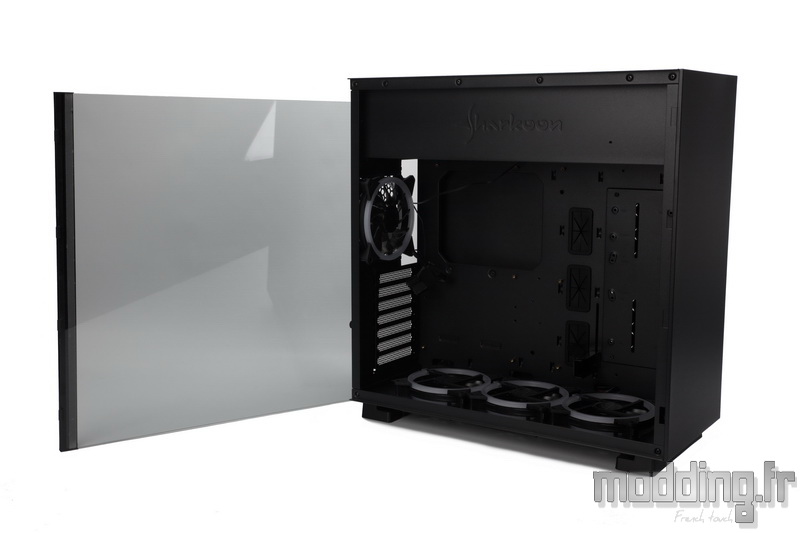

La vitre en verre trempé arbore une surface légèrement fumée dotée d’une teinte tirant sur le gris.
Les vis de chaque porte restent solidaires de la structure en acier pour la porte controlatérale ou en plastique pour le panneau en verre trempé.
Ne pas forcer sur la porte en voulant la faire glisser vers l’arrière, car, en fait, elle s’ouvre comme si elle était montée sur des charnières à l’avant du boitier.

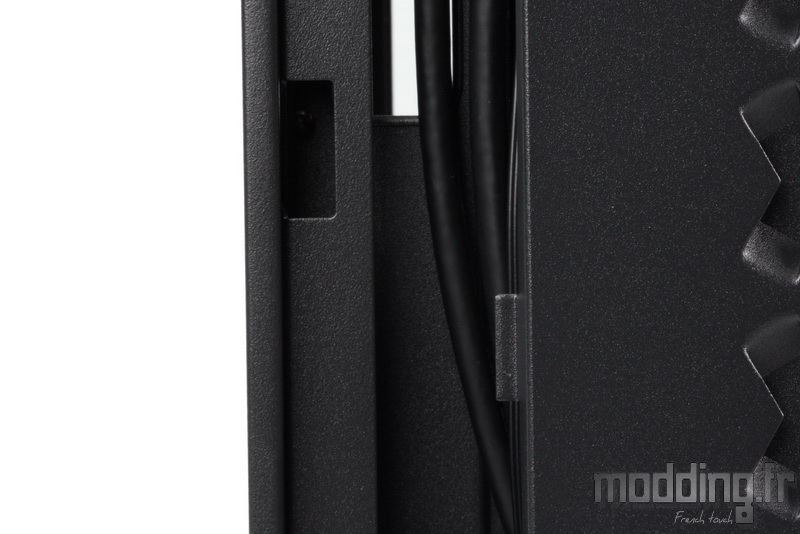

4 encoches au niveau du bord antérieur de la porte controlatérale prennent position dans leur logement respectif au niveau du bord antérieur du châssis.
Ces logements étant dénués d’une quelconque ouverture vers l’arrière, il nous est donc impossible de faire glisser la porte vers l’arrière du boitier.

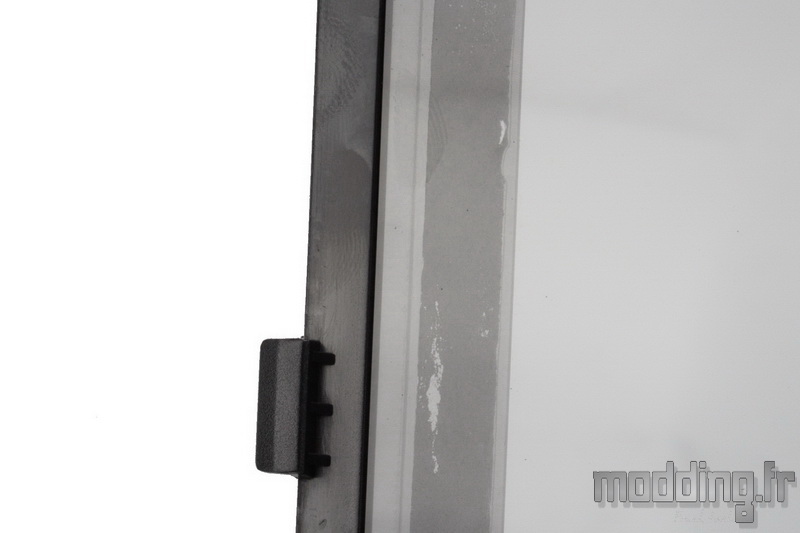

Il en est de même pour le panneau en verre trempé, les 4 encoches faisant partie intégrante de la structure en plastique.
Comme on peut le noter, les deux baguettes en plastique sont fixées sur le verre par le biais d’une bande adhésive, double face.
De retour sur la porte controlatérale, afin de visualiser sa face interne, notamment au niveau de sa grille spécifique.

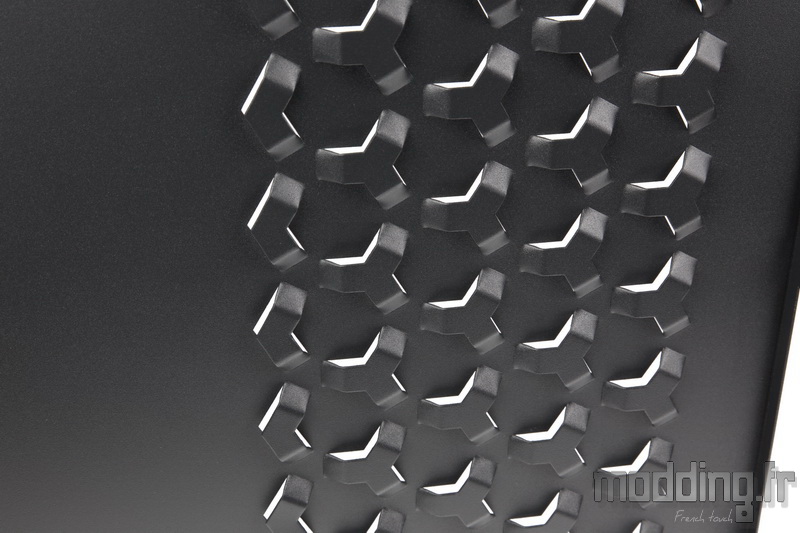

L’emboutissage du bord des nombreux hexagones engendrant autant d’ouïes d’aération.
Nous verrons que le Pure Steel peut embarquer un radiateur sur la partie située en avant du plateau de la carte mère, le flux d’air traversant ledit radiateur s’évacue donc par ses ouïes d’aérations.

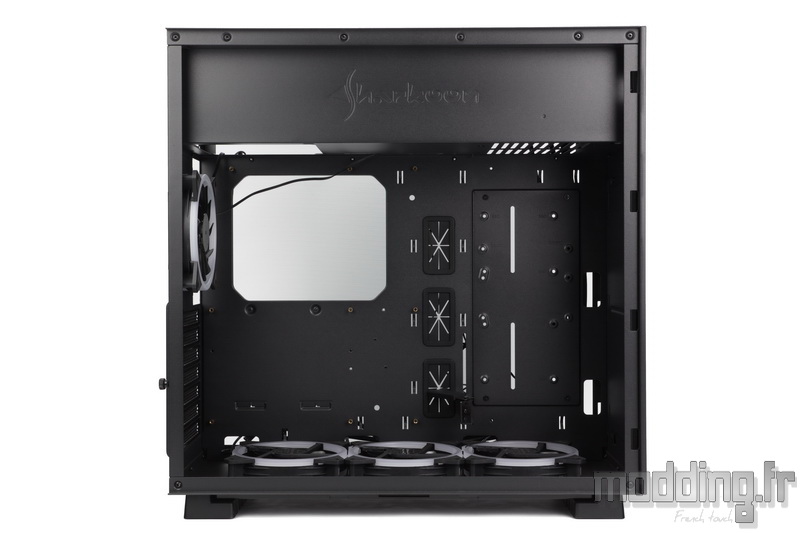

L’aménagement interne du Pure Steel n’est pas commun !
La carte mère est reléguée dans le compartiment inférieur du boitier…
Le stockage prend, en partie, place dans la partie avant et le bloc d’alimentation surplombe tout ce beau monde au niveau de sa mezzanine.
Le flux d’air est vertical avec une entrée d’air localisée sur la base du boitier et une sortie par le ventilateur arrière et la ventilation interne de l’alimentation.
Si l’on remplace le stockage avant par le radiateur de Watercooling, ce dernier évacuera aussi l’air ambiant.
Le plateau de la carte mère prend place sous le cache alimentation, et donc dans la partie basse du boitier.
Une grande ouverture permet d’accéder à l’arrière du Socket.
Le Pure Steel peut accueillir une carte mère au format ATX voire E-ATX.

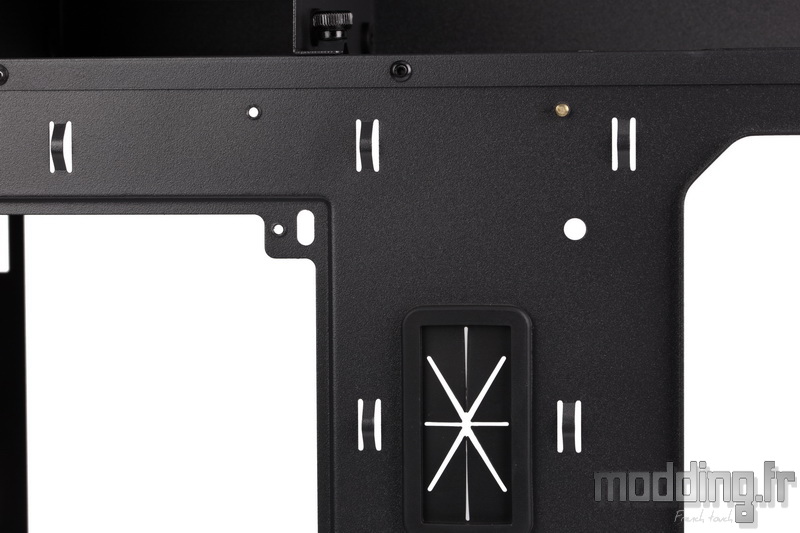

En plus de la large ouverture correspondant à l’emplacement de l’alimentation, nous avons deux autres petites ouvertures rectangulaires afin de glisser le câble CPU ainsi que ceux du ventilateur arrière.
Plus en avant, nous avons une grille qui donne directement sur la cage HDD située juste au-dessus.
On note la présence d’un petit trou sur le flanc du cache alimentation ???… Il permet de sécuriser la fixation du support pour disques durs 3.5″, mais cela reste quelque peu accessoire en raison de la présence d’une vis à main au niveau de ladite cage.

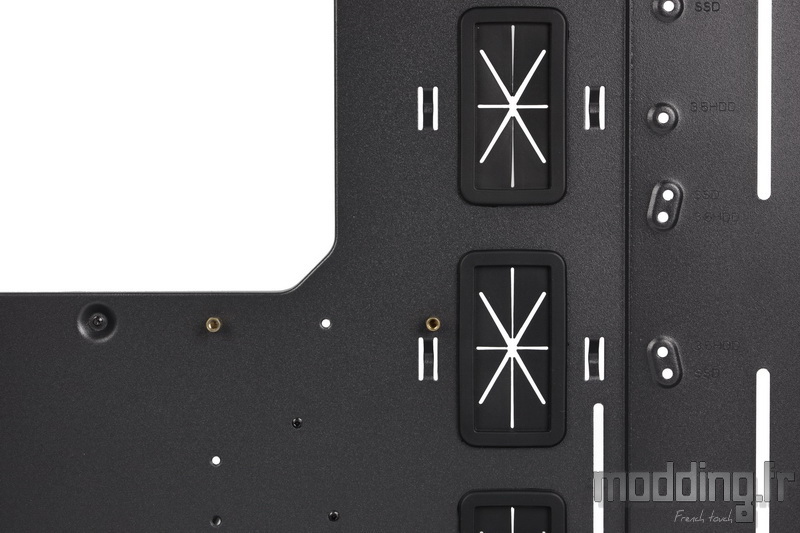

A l’avant du plateau de la carte mère, nous avons trois passages de câbles munis de grommet.

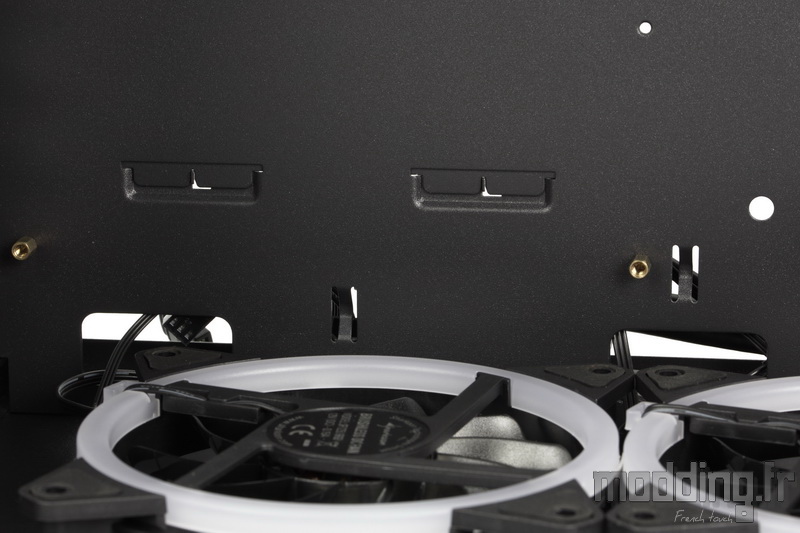

Enfin, trois petites ouvertures sont disposées sur le bord inférieur du plateau de la carte mère.
Elles tombent en face des trois ventilateurs positionnés sur la base du boitier, mais on peut aussi bien glisser les câbles issus de la connectique du Pure Steel.
Dans la partie antérieure du compartiment principal, nous avons un emplacement pour deux SSD ou un disque 3.5″.
Par contre, pour ce dernier, Sharkoon ne fournit pas des rondelles en caoutchouc venant s’intercaler au niveau des points de fixation.
On note aussi la présence de deux sillons verticaux, cela permet d’installer, éventuellement, un combo pompe/réservoir de Watercooling.
Il s’avère que cet emplacement se présente sous la forme d’une plaque en acier et, de plus, elle est amovible.
On retire les 4 vis qui retiennent la plaque sur la paroi du châssis et nous découvrons un emplacement pour deux ventilateurs en 120 mm.
Chacun de ces emplacements est accompagné d’une ouverture rectangulaire afin d’y glisser le câblage des ventilateurs.
Ce dispositif est surtout destiné à l’installation du radiateur faisant partir d’un kit AIO 240.
Entre les passages de câbles munis de grommet et ce support de stockage, nous avons une pièce en acier composée de deux éléments.
Sharkoon nous propose un support pour carte graphique !
Le support est réglable en hauteur.
Un manchon en caoutchouc est présent sur la partie en acier qui est en contact avec la carte graphique.
On apprécie grandement cette petite astuce !!!
Dans la partie haute du compartiment principal, nous avons donc le cache alimentation qui court sur toute la profondeur du châssis.
Il est fixé par des rivets que l’on peut notamment apercevoir sur le bord supérieur du châssis.
Au centre, nous avons le logo Sharkoon frappé à même la structure en acier.

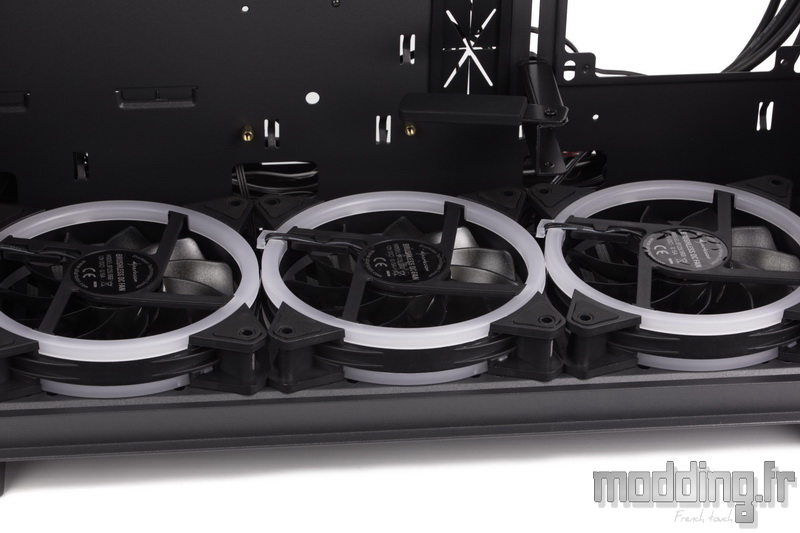

Dans la partie basse du compartiment principal, nous avons trois ventilateurs en 120 mm qui occupent la totalité des emplacements disponibles à ce niveau.
Notre version du Pure Steel nous fait bénéficier de ventilateurs dotés d’un rétroéclairage RGB de type adressable !
En ce qui concerne les deux autres versions du Pure Steel (Noir et Blanc), un seul ventilateur prend place sur cet emplacement et il n’intègre aucune LED.
A l’arrière du châssis, nous avons les équerres PCI fixées par des vis classiques.
L’emplacement arrière de la ventilation est occupé par un ventilateur en 120 mm positionné en extraction.
Dans notre version RGB, nous avons donc un quatrième ventilateur RGB de type adressable. Ce soir, c’est soirée disco cher Boris !
Le ventilateur est de type classique sur les autres versions du Pure Steel.
A l’avant du châssis, nous visualisons ce qui semble être un emplacement pour 2 ventilateurs en 120 mm ou en 140 mm, mais…
Mais cet emplacement est totalement obstrué !!! En même temps, cette paroi du châssis donne directement sur la façade du boitier qui, pour rappel, est totalement pleine.
En se rapprochant, on distingue la présence de plusieurs vis (3 sur chaque bord) qui assure la fixation de la façade sur le châssis.
Le châssis est-il commun à un autre boitier de la marque ? Ou Sharkoon nous laisse-t-il simplement la possibilité de pousser un peu plus l’aménagement du Pure Steel ?
Dans ce cas, il va tout de même falloir s’équiper de quelques outils de découpe.
Les coulisses du Pure Steel.
L’ensemble du câblage propre au boitier est composé de fils noirs.
Le plateau de la carte mère est doté d’un bon nombre de points d’ancrage disséminé un peu partout sur la surface dudit plateau.
Une attention qui facilite grandement le rangement des câbles.
A l’avant de l’emplacement de la ventilation latérale, on retrouve les deux petites ouvertures pour passer les câbles des ventilateurs.

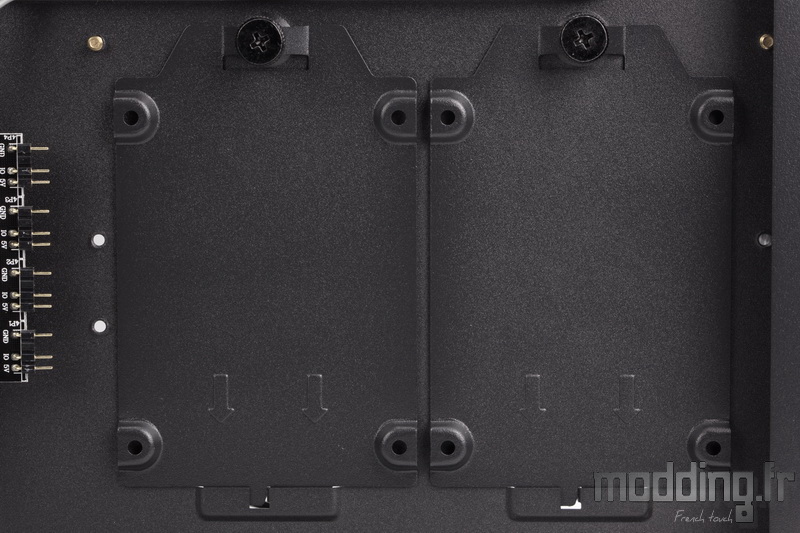

Sous l’accès à l’arrière du Socket, nous avons deux supports pour SSD.
A côté prend place le Hub aRGB du Pure Steel RGB.
On peut brancher jusqu’à 8 prises aRGB issues de ventilateurs disposant de cette technologie ou de bandes de LED aRGB.
Nous verrons plus en détail le rôle des différentes prises présentes sur le PCB dans la section “Démontage”.
Le support de la carte graphique est maintenu par deux vis à main, de quoi éviter qu’il ne parte de biais sous le poids de la carte graphique justement.
La fixation se fait au travers d’un sillon qui permet de régler la hauteur du support.
Dans la partie haute du boitier et donc à l’intérieur du cache alimentation, nous avons dans la partie antérieure, une cage HDD.
Elle peut accueillir deux disques durs 3.5″ ou un disque dur 3.5″ et un SSD.
On note la présence de silentblocs au niveau des points de fixation pour l’unité de stockage 3.5″.
La cage est fixée à la paroi horizontale du cache par un système d’ancrage, le tout est sécurisé par une vis à main.
On se pose toujours la question de la présence de ce second point de fixation situé sur le flanc du cache alimentation.

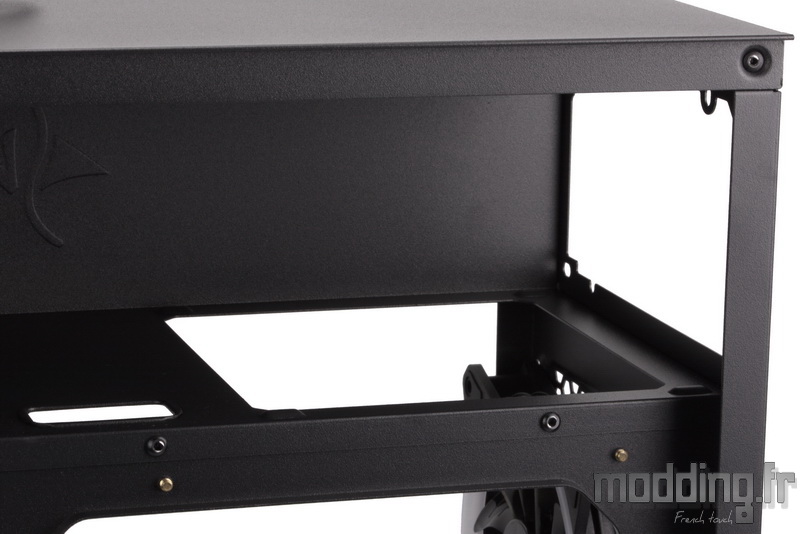

A l’arrière, nous avons l’emplacement pour l’alimentation.
On note l’absence de patins en caoutchouc afin de recevoir le bloc…
L’espace alloué au rangement des câbles est de 21 mm, ce qui reste correct.
