Modding :
Nous allons pouvoir repeindre les différentes structures en aluminium ou les passer dans un récipient rempli de lessive de soude afin de retirer l’anodisation et retrouver la couleur aluminium d’origine.
Du coté de la structure acrylique, nous n’avons pas le choix que de la laisser tel que si on veut garder la diffusion de la lumière sur les bords du pont SLI… Mais bon, l’essentiel du rétroéclairage se faisant au niveau de la face contenant le logo rien ne nous empêche de peindre aussi cette structure.

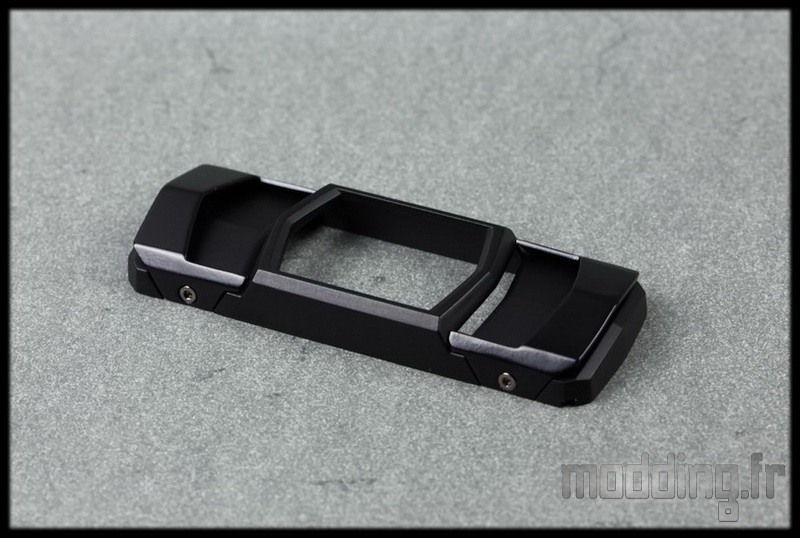

De notre coté, c’est du tout noir en gardant l’anodisation mat du corps et en peignant avec un noir satiné les éléments fixés aux extrémités du pont SLI.
Le rétroéclairage n’est présent que sur les GTX 9xx. Pour palier à ce “petit” problème nous allons devoir alimenter les Leds par une prise extérieure.
Nous pouvons utiliser la plaque incluant les 4 Leds, il faut juste refaire le câblage en intégrant une résistance pour un branchement sur une prise Molex alimentée en 12 V.

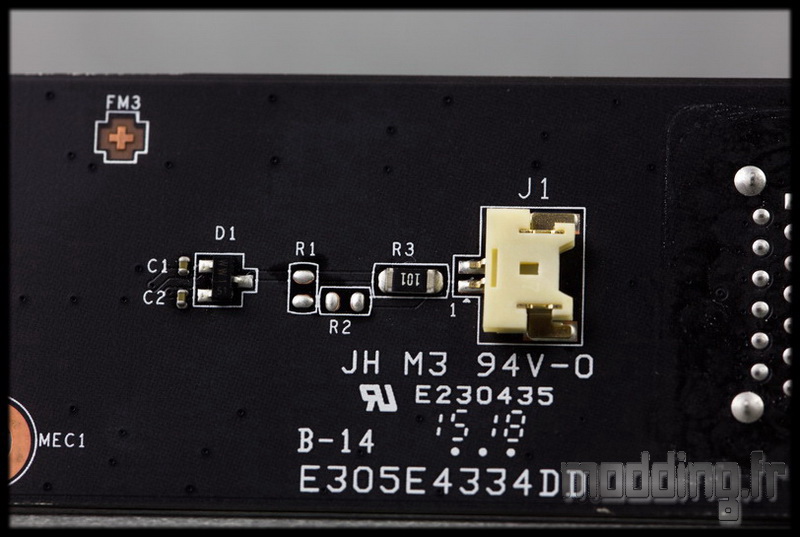

Sur le PCB du pont SLI, nous remarquons la présence d’une résistance qui entre dans le circuit de l’éclairage par Leds.
Ce qui est sympa avec ce type de résistance c’est que sa valeur est marquée dessus…
Nous allons donc intégrer au câblage une résistance de même valeur ou du moins s’en approchant par excès.

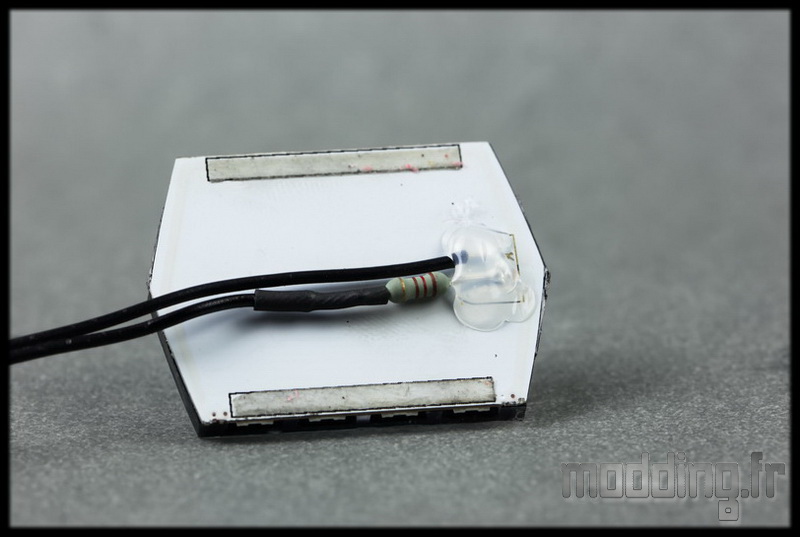

Un peu de pistolet à colle pour isoler les soudures.
Pour info, le fil rouge d’origine représente le fil “+”.

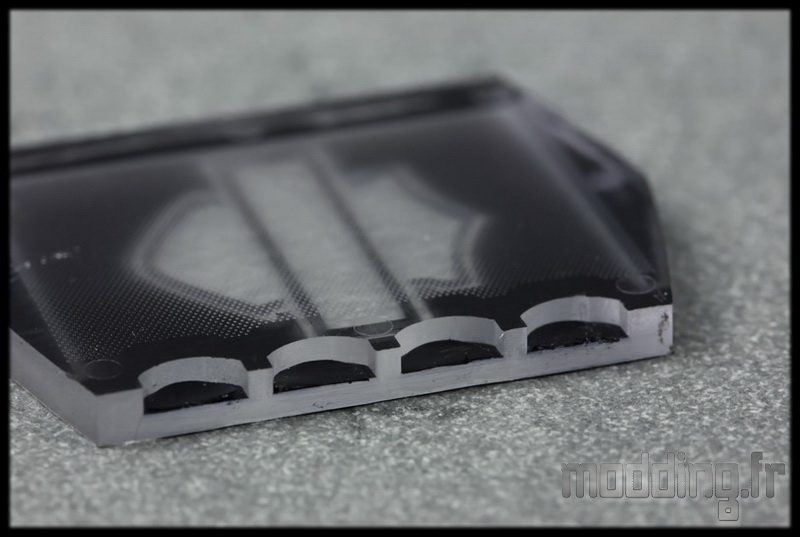

L’adhésif d’origine contient une bande en aluminium permettant d’occulter la présence des Leds sur le bord de la plaque. Nous allons peindre ou poser un vinyle sur les encoches pour palier à ce phénomène.

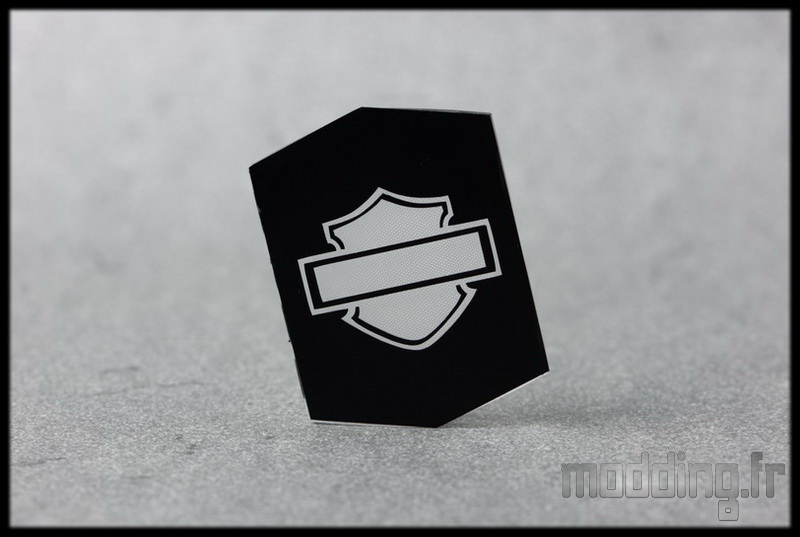

Nous allons maintenant personnaliser le logo.
Vu la taille de la plaque, on peut toujours découper son propre logo afin de laisser une partie ajourée pour laisser passer le rétroéclairage.
Le mieux étant d’accéder à un plotter de découpe…
Nous avons vu que la plaque intégrant les 4 Leds est de couleur blanche, de ce fait le fond du logo sera aussi blanc CQFD…
Mais nous pouvons bien sur modifier cette couleur en insérant un papier coloré entre la plaque plexi et la plaque des Leds.

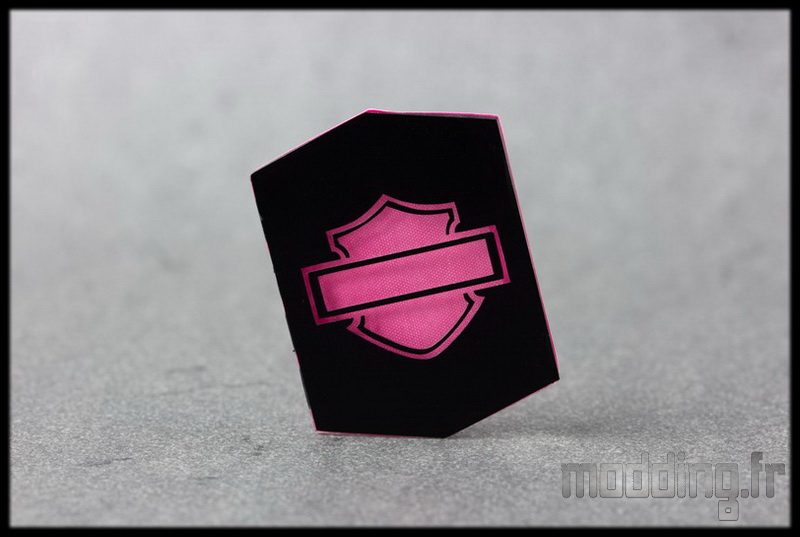

Oh!!! le joli rose!

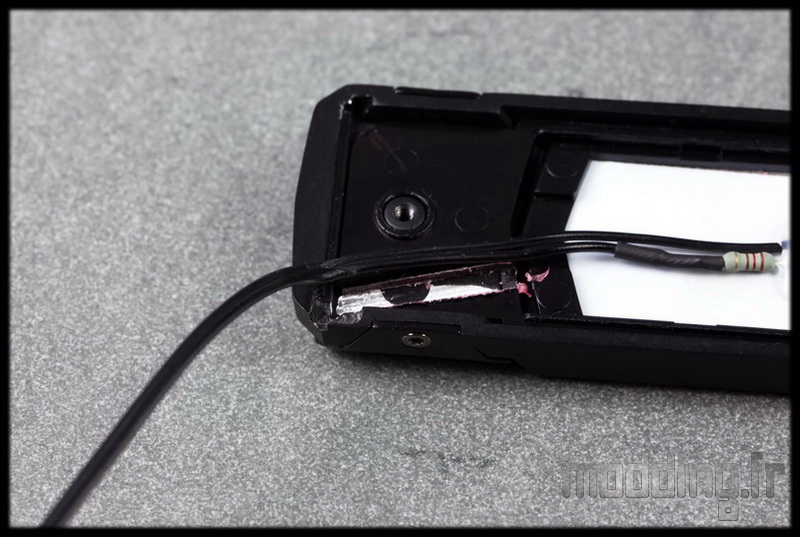

Il reste ensuite à faire sortir le câble sur le coté du PCB en rognant un peu sur la structure en aluminium ainsi que sur la structure en acrylique pour pouvoir ensuite fixer le PCB du pont SLI.
Et voilou!

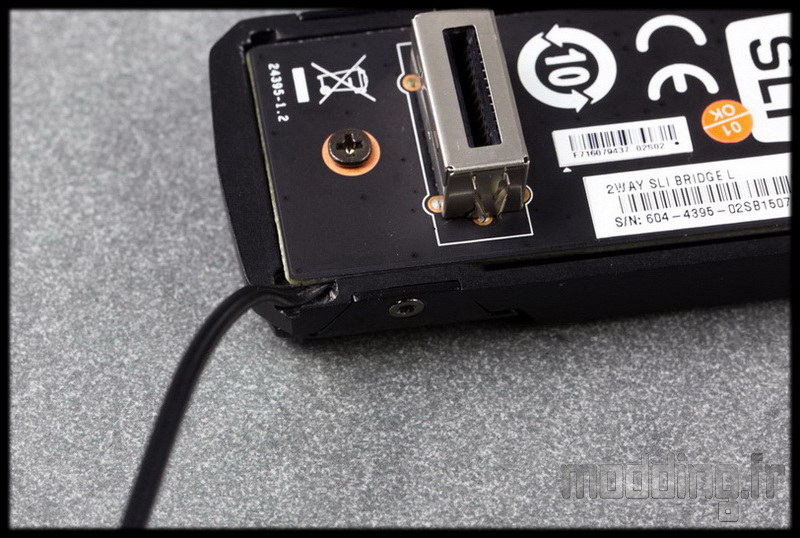

Le PCB est en place et le câble émerge sans problème du Pont MSI Gaming.
A vous de voir de quel coté vous voulez faire sortir le câble, sans oublier de prévoir une longueur de fil adéquate.
Nous avons choisi d’insérer une feuille en alu pour avoir un fond métallique.
On branche le câble à l’alimentation et les 4 Leds diffusent leur lumière blanche au travers la petite plaque de plexi dépolie.

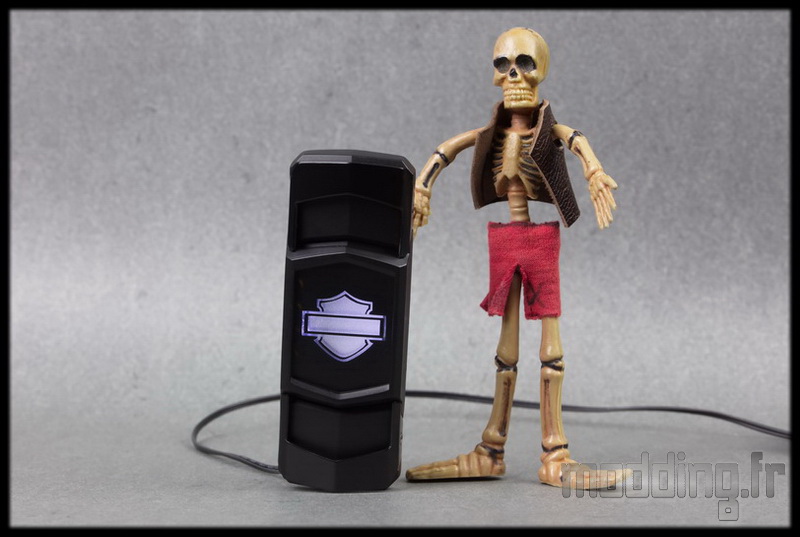

Allumé.

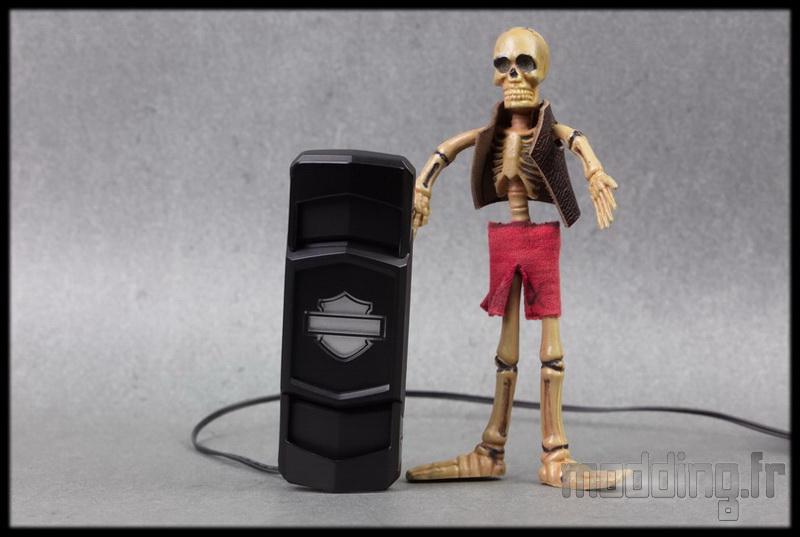

Eteint…
Merci Xray pour ta prestation.
